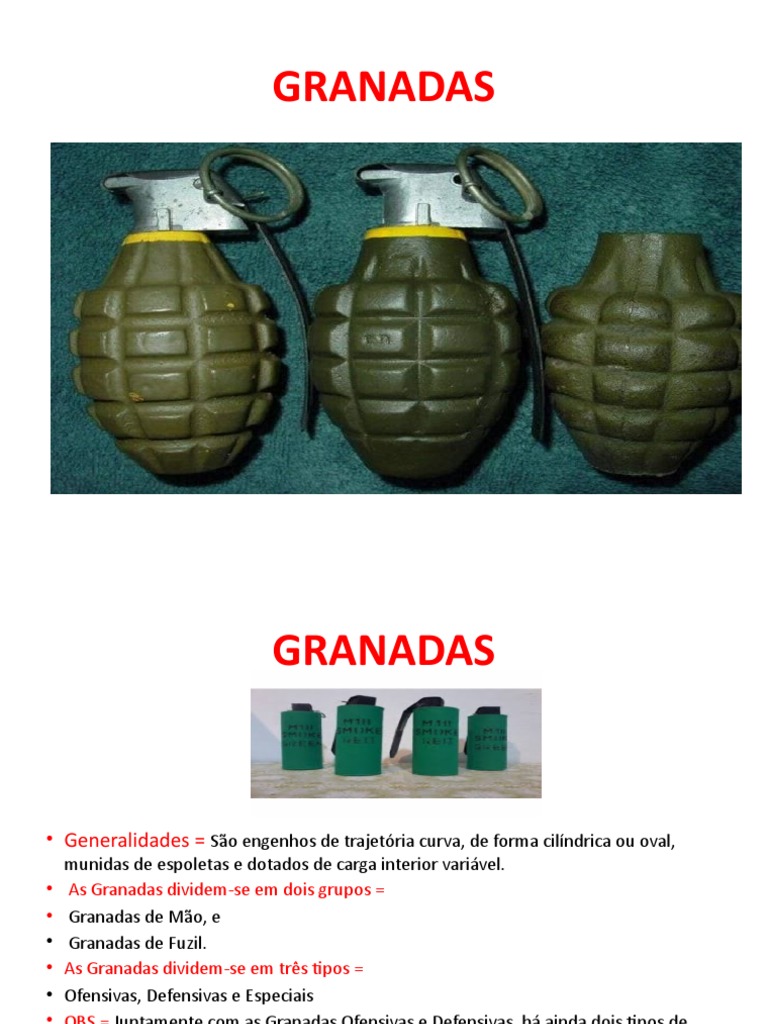

GRANADAS

GRANADAS

• Generalidades = São engenhos de trajetória curva, de forma cilíndrica ou oval,

munidas de espoletas e dotados de carga interior variável.
• As Granadas dividem-se em dois grupos =
• Granadas de Mão, e
• Granadas de Fuzil.
• As Granadas dividem-se em três tipos =
• Ofensivas, Defensivas e Especiais
• OBS = Juntamente com as Granadas Ofensivas e Defensivas, há ainda dois tipos de
granadas.
• Granadas de Exercício = Contém uma carga reduzida para simular granadas
defensivas.
• Granadas de Manejo = Não contém explosivos. Usadas em Instruções.
 GRANADAS

• Granadas Ofensivas = Agem principalmente pela onda

explosiva, resultante da detonação da carga de
arrebentamento. São carregadas com 90g de alto
explosivo. O raio de ação é de cerca de 10m em torno do
ponto de arrebentamento. Explosivo usado é geralmente o
TROTRIL em palhetas, visando abater o moral do inimigo.
 GRANADAS

• Granadas Defensivas = Agem pelo Estilhaçamento ou

fragmentação do invólucro. Sua principal finalidade é
causar baixa. Possuem o corpo de Plástico com camisa de
estilhaçamento de ferro fundido, são carregadas com 90g
de alto explosivo. A zona perigosa é um circulo de raio de
30m em torno do ponto de arrebentamento e o raio mortal
é de 100% a 8m. O explosivo usado é o TROTIL fundido.
 GRANADAS

• Granadas Especiais = São as que contêm um agente químico

que produz um efeito tóxico ou irritante, cortinas de fumaça,
ou ações incendiárias. Há uma infinidade de cargas, utilizadas
nessas granadas, dependendo do tipo de efeito que se deseja
obter.
Ex. Gás Lacrimogêneo, Gás Irritante, Ácido cianídrico AC,
Incendiária e Fumaça
 GRANADAS

• GRANADA DE MÃO M3(OFENSIVA-DEFENSIVA) COM

ESPOLETA DE OGIVA DE TEMPO M9-CEV
• Sua principal caracteristica é funcionamento por tempo
• UTILIZAÇÃO =
• Principal = Lançamento sobre tropas inimigas, para eliminar,
neutralizar ou desalojar o adversário.
• Secundário = Como Armadilha antipessoal.
 GRANADAS
• A Granada se divide em = Corpo Plástico, Alto
Explosivo, Detonador, Cabeça e Corpo.
• Corpo Plástico - Constitui o suporte da carga de
arrebentamento e possui o alojamento do
detonador.
• Alto Explosivo – Constituído de 90g de trotil.
• Detonador – É a parte única à prova d’água, feita de
alumínio e carregado com explosivo sensível.
• Cabeça – Parte superior da tampa, onde ficam, eixo
fixo para o capacete, alojamento do eixo do martelo.
 GRANADAS

• Corpo – dividido em Espoleta, Cilindro Inferior, Camisa de

Estilhaçamento.
• Espoleta – Cuja parte externa, roscada recebe o cilindro inferior.
• Cilindro Inferior – Onde se adapta a camisa de estilhaçamento,
formando uma granada do tipo defensiva.
• Camisa de Estilhaçamento – É uma peça de ferro fundido que quando
encaixada no cilindro inferior do corpo da granada, transforma o
engenho em tipo defensivo e, quando removido, em ofensivo.
 GRANADAS

• DADOS TÉCNICOS
• Peso – 420g
• Peso da Luva – 200g
• Altura Total – 118mm
• Diâmetro Ext. com luva – 47mm
• Diâmetro Ext. sem luva – 40mm
• Tempo de Retardo da Espoleta – 4,0s à 5,0s
• Número de Estilhaços – superior a 300
 GRANADAS

1- Não deve ser manuseada em sala, nem com os

instruendos .
2 – Os exercícios de lançamento ou arremesso devem
ser feitos em campo aberto com o pessoal abrigado a
uma distância de 30m para as granadas de exercícios
e de 60m para as granadas de guerra.
3 – Não tentar desmontar a espoleta.
4 – Lançar a granada a uma distância mínima de 25m.
 GRANADAS

5 – Não abrir, nem fechar a mão depois de retirado o

grampo de segurança. Porque sem o grampo, a MÃO
DO LANÇADOR é o único obstáculo que impede o
funcionamento da granada.
6 - As granadas são armazenadas separadas do
dispositivo de detonação.
 GRANADAS

• Granadas de Fuzil
• As Granadas de fuzil podem ser lançadas com o auxílio de um
bocal de lançamento, com munição especifica para essa
modalidade de tiro.
• Granadas de Instruções – sem carga explosiva
• Granadas defensivas – carga explosiva
• Granadas Pirotécnicas - lançamento com bocal
• Granadas Fumígenas – com Agentes químicos
 INTENS BÉLICOS NÃO LETAIS

• São aquelas desenhadas explicitamente e

primariamente empregadas para incapacitar pessoal
ou materiais, minimizando ao mesmo tempo,
ferimentos no pessoal e danos indesejados à
propriedade e ao ambiente.
 INTENS BÉLICOS NÃO LETAIS

• O CS e o CN são dois dos agentes não-letais mais

utilizados pelas forças policiais e militares, devido a
sua capacidade de desorientar e de eliminar a ação do
agressor temporariamente, sem feri-loou prejudicar
sua integridade física.
