forças vivas do inimigo

ACADEMIA a curtas “MARECHAL

MILITAR distâncias SAMORA MACHEL”

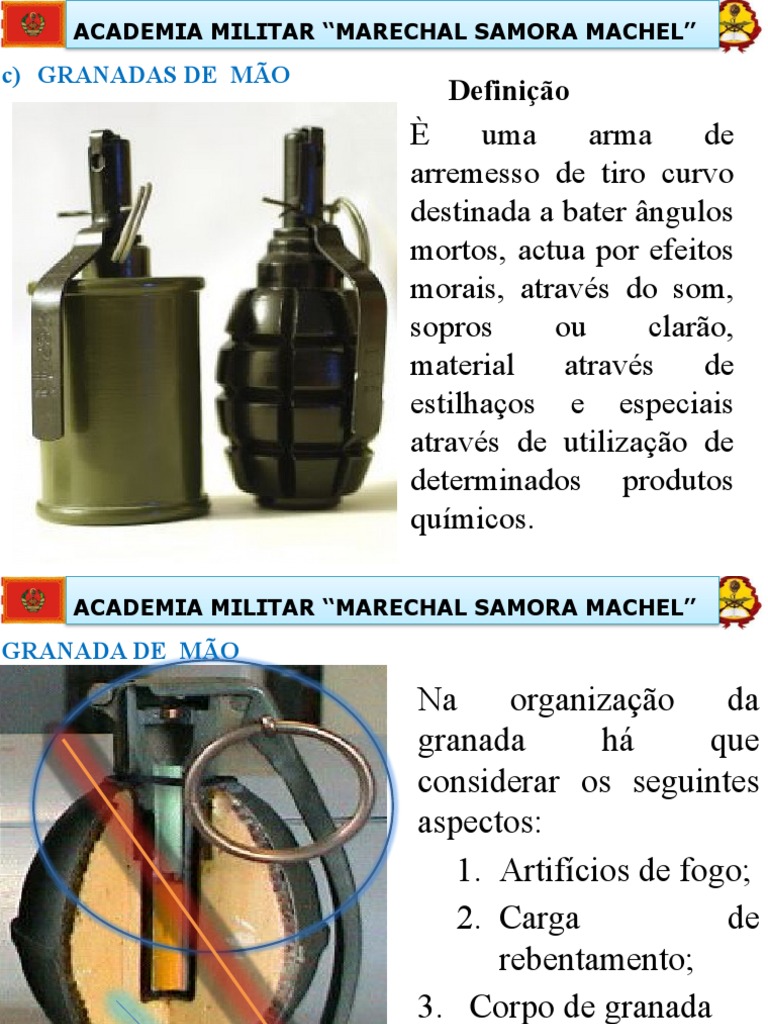

c) GRANADAS DE MÃO
Definição
È uma arma de
arremesso de tiro curvo
destinada a bater ângulos
mortos, actua por efeitos
morais, através do som,
sopros ou clarão,
material através de
estilhaços e especiais
através de utilização de
determinados produtos
químicos.
 forças vivas do inimigo
ACADEMIA a curtas “MARECHAL
MILITAR distâncias SAMORA MACHEL”

GRANADA DE MÃO

Na organização da
granada há que
considerar os seguintes
aspectos:
1. Artifícios de fogo;
2. Carga de
rebentamento;
3. Corpo de granada

3 1
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

3.  CLASSIFICAÇÃO DAS GRANADAS

3.1. Quanto
: ao emprego táctico: Ofensivas
São granadas de fraco raio de acção que em geral não
excedem os 15m e que actuam principalmente pelo efeito
moral através do som ou sopro ou choque violento do ar
sobre séries animadas que alcançam (sopro) e que o seu
corpo e sempre de muita fraca espessura de folha de ferro
ou de zinco; empregam se quando as tropas que as
lançam se encontra descoberto.

Exemplo: Granada RGD-5.

 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

3.  CLASSIFICAÇÃO DAS GRANADAS

3.1. Quanto
: ao emprego tactico-Cont: Defensivas
São granadas cujo raio de acção perigoso pode atingir
cerca de 200m, muito embora o raio de acção eficaz não
ultrapasse aos 35m e que actua fundamentalmente pela
acção dos estilhaços do próprio corpo que em geral em
espeço e é efeito de ferro ou aço e pela acção de
fragmentação que se encontra no seu interior. Destina se
a serem empreguem quando as tropas que as lançam se
encontram em abrigos de obstáculos que as defendem
da própria granada.
Exemplo: Granada F1.
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

3.  CLASSIFICAÇÃO DAS GRANADAS

3.2. Quanto a finalidade:
:
Granadas de guerra
São as que respondem as necessidades da realidade da guerra
e só se utilizam em exercício com o fogo real.

Granadas de instrução
São destinadas a familiarização de introdução do detonador,
retirar a cavilha de segurança e efectuar o lançamento.
granadas inertes
São exclusivamente destinadas a ensinar a prática de manejo
das granadas de mão ofensiva de guerras, são semelhantes as
granadas de instrução na carga de rebentamentos.
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

3. classificação das granadas

3.3. Quanto aos efeitos
:
Granadas explosivas
São as que utilizam na carga explosiva substâncias
explosivas e que podem ser ofensivas ou defensivas.

Granadas especiais
Estas possuem uma carga não explosiva; em seu lugar
dispõem de uma carga que de harmonia com o fim de a
que se destinam correspondente a um fim especial, e por
isso, se denomina granadas especiais, a carga explosiva
quando existir será apenas para provocar a rotura do
invólucro, permitindo a livre saída da carga especial.
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

3.  Classificação das granadas

Granadas Especiais-Cont
:
As granadas especiais podem ser de (2) dois tipos:
1.Granadas vulnerastes
Destinam se a provocar baixas ao adversário ou deteriorar o
seu material, e podem ser:
a) Asfixiantes: destina se a forçar o inimigo a evacuar
determinadas posições ou lugar;
b) Irritantes que podem ser:
Lacrimogéneo: São carregadas com um tóxico irritante das
terminações nervosas.
Esternutatórias: São as granadas carregadas com gases
irritantes das terminações nervosas da mucosa respiratória.
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

3. classificação das granadas

3.3.  Quanto aos
:
efeitos: Granadas Especiais-Cont
Granadas Incendiárias:
Projectam no momento de explosão, produtos inflamados
muito perigosos para o pessoal e também para o material
quando contem partículas metálicas que entram em fusão no
momento do seu emprego e cuja temperatura tem a
intensidade suficiente para fundir os objectos sobre os quais
caem.
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

3. classificação das granadas

3.3.  Quanto aos efeitos: Granadas Especiais-Cont
:
2.Granadas não vulnerantes
Destinam se obedecer a uma função táctica não vulnerante, e
podem ser:
Granadas fumígenas: tem o fim principal a formação de
cortina de fumo denso que imprensa a visibilidade e serve
para distrair o inimigo e ocultar lhe os movimentos próprios;
Granadas caloríferas: são formadas em geral por um corpo
de cartão que insira uma carga produtora de grande
quantidade de calor;
Granadas iluminantes: tem por finalidade iluminar o campo
de batalha;
Granadas ignifugas: são granadas usadas contra incêndios.
 forças vivas do inimigo
ACADEMIA a curtas “MARECHAL
MILITAR distâncias SAMORA MACHEL”

c) GRANADA DE MÃO OFENSIVA RGD-5

Definição
È uma arma de
arremesso de tiro curvo,
destinada a combate
próximo, batendo
ângulos mortos, e
actuam por efeitos
morais ou grande
estrondo ou por acção do
sopro (deslocação do ar).
By EJM x5
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADA DE MÃO OFENSIVA RGD-5

 Dados Técnicos e Táctico
 Peso total
: da granada: 310 gramas;
 Peso da carga explosiva: 190gramas de TNT;
 Raio de acção: 25m;
 Alcance da granada: Varia com a potência mão do
atirador;
 Espoletas: De tempo, de percursão prèvia
automatica;
 Duração da combustão do misto retardador: 4-5
segundos;
 Pintura verde azeitona nele onde se encontra a carga
explosivada granada
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADA DE MÃO OFENSIVA RGD-5

 Organização da Granada
Artificio de: Fogo
De tempo de percursão previa automatica.
Dispositivo de Inflamação
È constituido pelo conjunto do percurtor, eixo do percurtor
e mola do percurtor. Por sua vez o conjunto percurtor é
constituido por percurtor propriamente dito e pelo suporte
do percurtor.
Espoleta
É que da o primeiro impulso para a detonação da granada é
constituida por porta capsula fulminante, misto retardador e
o detonador.
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADAS DE MÃO OFENSIVA RGD-5

 Organização da Granada
 No detonador :encontramos:
Carga ignidora tem como função criar carga iniciadora, a
temperatura necessaària para esta detonar;
Carga iniciadora sua função è detonar carga explosiva.
 Dispositivio de segurança
È composto pela alanvaca de segurança e cavilha de
segurança.
Carga de rebentamento
A carga da granada è o elemento fornecedor da energia para
a actuação da mesma e è constituida por 190gramas de
TNT.

 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADAS DE MÃO OFENSIVA RGD-5

Principio de Funcionamento da Granada RGD-5
 A granada RGD-5
: utiliza espoleta UZRGM.
Antes do lançamento da granada, tirar a granada da bolsa,
desaparafusar a tampa e aparafusar a espoleta.
As partes do mecanismo do percultor da espoleta estão na
seguinte posição:
O percultor armado está retido na posição superior da
forquilha da alavanca de segurança de segurança está ligado
com o tubo (eixo) do mecanismo percultor por meio da
cavilha de segurança. As extremidades da cavilha de
segurança estão afastadas umas das outras e retêm
duramente a cavilha na espoleta.

 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADAS DE MÃO OFENSIVA RGD-5

Principio de Funcionamento da Granada RGD-5-Cont
Durante o lançamento
: a granada deve estar nas mãos, a alavanca
de segurança deve ser premida pelos dedos ao corpo da granada,
sem deixar alavanca tirar a cavilha de segurança e lançar a
granada ao alvo. Depois de tirar a cavilha de segurança a
posição da parte de espoleta e o percultor não mudam.O
percutor armado retêm se através da alavanca de segurança e
desaperta a ligação com o tubo de mecanismo percultor, mas
aperta se mola por meio de dedos da mão.No momento de
lançamento separa se alavanca de segurança e o percultor sob
acção da mola da-se o golpe na cápsula fulminante, realiza a sua
inflamação, o raio de fogo inflama o misto retardador após
pouco tempo a cápsula fulminante explode a carga da granada
provocando a onda do choque.
 forças vivas do inimigo
ACADEMIA a curtas “MARECHAL
MILITAR distâncias SAMORA MACHEL”

c) GRANADA DE MÃO DFENSIVA F-1

Definição
È uma arma de arremesso de
tiro curvo destinado ao
combate próximo, batendo
ângulos mortos; e empregue
contra o pessoal, limpeza de
abrigos, ninhos de
metralhadoras, actua por
efeitos de estilhaços
provenientes do próprio
corpo.
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADA DE MÃO DFENSIVA F-1

 Dados Tecnicos e Tacticos
:

 Peso total da granada: 600g;

 Peso da Carga explosiva:60 g de TNT;
 Raio de acção mortifero ou perigoso: 35m;
 Alcance varia com a potência da mão do
atirador
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADAS DE MÃO DFENSIVA F-1

 Organização da Granada
:
 Artificio de Fogo
Idêntica a da granada RGD-5

Carga de rebentamento
È o elemento fornecedor de energia para actuação da
mesma e é constituída por 60g de TNT em palhetas, a carga
enche totalmente o corpo da granada, o que esta dividido
em septos separando a mesma;
 ACADEMIA MILITAR “MARECHAL SAMORA MACHEL”

GRANADAS DE MÃO DFENSIVA F-1

 Organização da Granada
 Corpo da granada
:

È de ferro fundido com sultos de fragmentação, tem a cor

verde de azeitona. Como o corpo da granada è de ferro
fundido dà origem a estilhaço com um raio de acção eficaz
de 35m e o raio da zona perigosa na ordem de 200m, pelo
que atendendo que o alcance normal do atirador e de 35m
obrigara que o lançamento se faça com as necessárias
precauções.

Principio de Funcionamento
È idêntico ao da granada RGD-5
