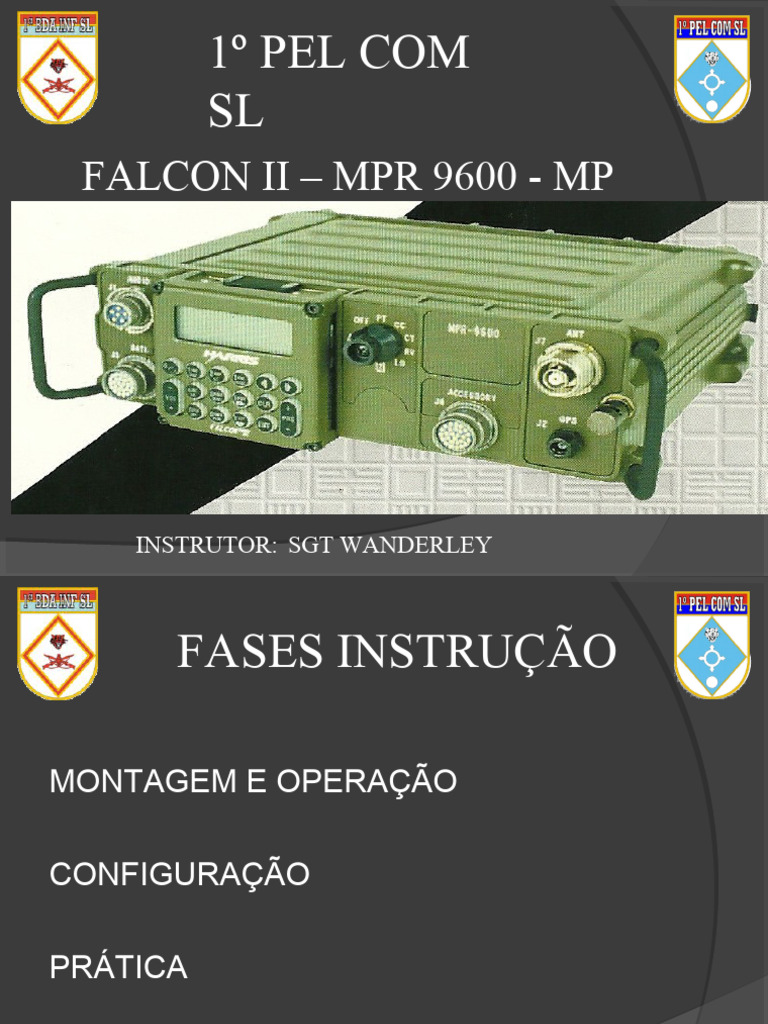

1º PEL COM

SL
FALCON II – MPR 9600 - MP

INSTRUTOR: SGT WANDERLEY

 FASES INSTRUÇÃO

MONTAGEM E OPERAÇÃO

CONFIGURAÇÃO

PRÁTICA
 OBJETIVOS
 Identificar as peças do equipamento constantes
no kit operacional;
 Executar a Montagem do Rádio;
 Utilizar o rádio em claro ou em segurança;
 Utilizar o carregador da bateria.
 SUMÁRIO
 Introdução
- Características do equipamento rádio
 Desenvolvimento

A) Montagem
- Identificação das peças
- Montagem
- Aterramento
- Montagem da antena dipolo
- Desmontagem
- Utilização do carregador de baterias
 SUMÁRIO
b) Operação
- Operação em CLARO
- Operação em SEGURANÇA
 Conclusão

- Prática
 Especificações Técnicas Falcon II

 Modelo: Transceptor MPR – 9600 – MP.

 Fabricante: Harris (USA).
 Faixa Frequência: 1,6 MHZ à 29,9999 MHZ.
 Modos de operação: USB, LSB, CW e AME.
 Alimentação: Bateria de íon de líthium BB -
2590.
 Potência selecionável de saída: Baixa 1,0 W –
Média 5,0 W - Alta 20 W.
 Tipo: Portátil.
 Especificações Técnicas Falcon II

 Todas as funções podem ser controladas pelo

painel frontal ou por um terminal remoto
através da instalação do seu software
 Segurança: COMSEC integrado, permite o
armazenamento de até 99 chaves de
segurança.
 Alcance: Centenas de kilômetros.
 Tempo de recarga bateria: De 6 á 8 horas.
Identificação dos Componentes
TRANSCEPTOR
MPR – 9600 - MP
HANDSET (COMBINADO DE
MÃO)
ANTENA VERTICAL E BASE
DA ANTENA
ANTENA DIPOLO
KIT DE ATERRAMENTO
ANTENA DO GPS
CARREGADOR DE BATERIA
Montagem do Equipamento
Montagem
Conexões

CONEXÃO DE
ÁUDIO

CONEXÃO DE
DADOS
 Conexões
CONEXÃO DA
ANTENA

CONEXÃO DE
DISPOSITIVO AUX
ATERRAMENTO

CONEXÃO DO
GPS
Chave Seletora de Funções
 Chave Seletora de Funções

As opções CC, RV e LD não

estão disponíveis nesta versão do
rádio MPR – 9600 – MP.
Para girar a chave seletora
deve –se puxar a mesma para
cima e após gira - lá na posição
desejada.
Inserindo as Baterias no Rádio
 1º Passo
Insira as Baterias no Box
 1º Passo
Devem ficar neste sentido
 2º Passo
Acople as Baterias na parte posterior do
rádio da seguinte forma.

Certifique-se
que as conexões
do rádio e
bateria estejam
no mesmo
sentido
2º Passo

Conecte o
Rádio no Box
das Baterias.
 3º Passo
Prenda as presilhas laterais do Box
fixando o Rádio no mesmo.
Conectando Dispositivos
Conexão de Áudio
Conexão da Antena
Conexão do GPS
Aterramento
 Montagem da Antena
Dipolo
 Dentro do compartimento
para a antena dipolo, há um
manual da antena que
compreende as diversas
possibilidades de montagem,
de acordo com a necessidade
de comunicações à curta,
média ou longa distância.
 Há marcações no próprio fio
da antena para relacionar à
frequência desejada.
 Montagem da Antena
Dipolo
1. Conecte o pólo positivo e negativo da antena no local
indicado no cabo coaxial.
2. Conecte os dois mosquetões existentes em cada polo
da antena, a fim de evitar danificar os cabos.
3.Verifique qual a freq que ira operar (obs: na própria
antena tem as marcações do tamanho da antena a ser
utilizada, de acordo com a freq).
4. Estaie a antena de acordo com o que prescreve o
manual da antena (obs: cada faixa de freq tem um maior
ganho com determinado modelo de estaimento).
5. Retire a antena vertical e conecte a dipolo no mesmo
conector.
Cálculo Antena Dipolo
FÓRMULA

TAMANHO
DA ANTENA
 Desmontagem do Rádio

 Para desmontar, siga o caminho inverso da

montagem, lembrando que na bolsa há
compartimentos próprios para cada peça do
equipamento.
 Utilização do Carregador de
Baterias
 Para recarga da
bateria, insira as 2
baterias no
carregador, e aguarde
que o Led indique que
sua carga esteja
cheia.
 Posicionamento das
Baterias no Carregador
Indicadores de Carga

 Os Leds verdes
acessos em A e B
indicam que a
bateria está
carregando.
Indicadores de Carga

 Os Leds laranjas
acessos em B1 e
B2 indicam que a
bateria está em
90% da carga
carregada.
Indicadores de Carga

 Os Leds laranjas
acessos em
‘Discharge’ indicam
que foi acionado a
descarga da bateria
por completo.
 Alimentação do Carregador
O carregador de baterias pode ser alimentado por corrente
continua ou alternada.
Operação Manual
Teclado
O – mostra e exibe
suplentes para um dado
modo de funcionamento.
CALL - tem usos distintivos
em cada um dos três
modos de rádio.
LT – fornece acesso aos
menus de controle do KDU.
MODE – permite ao
operador alterar o modo
operacional para fix, ale ou
hop.
SQ – altera o modo
programado silenciador
para o tipo de modulação
do canal atualmente
utilizado.
Teclado
ZERO – não habilitado.
OPT – fornece acesso aos
menus R/T, principal opção
que são o modo
dependente.
PGM – fornece acesso aos
menus de programação.
CLR – aborta ou cancela
uma operação.
ENT – usado para aceitar
uma escolha a partir de um
menu.
VOL+/- - aumenta e diminui
o volume.
PRE+/- - rola o operador
através dos presets.
Teclas
de navegação.
Layout do Visor

R- Indicador de Tx/Rx
BAT- bateria e volume
FIX – modo de operação
SQ – sintonizador de sinais
PT – modo de transmissão
S3 6 9+ – intensidade do
sinal/potência de saída
DATA- modem
VOICE- modo da voz
KEY- chave criptográfica
CHAN- canal corrente
Layout do Visor

CH000- canal usado

MOD – modulação
FREQUENCY - frequência
AGC – regular o nível do sinal de
saída
 Operando o Rádio
OPERAR NO MODO SEGURO
Preliminares

É necessário uma chave carregada para COMSEC.

Caso não exista uma chave carregada para COMSEC, a mensagem KEY NOT
SELECT é exibida no painel, caso ocorra a transmissão, a mensagem KEY NOT
AVAILABLE é mostrada.

Como Programar a chave de segurança.

Selecione PGM>COMSEC e pressione ENT.
Selecione KEYS e pressione ENT.
Selecione ENTER e pressione ENT.
Selecione CITADEL I (MK-128) e pressione ENT
Defina um nome para a chave e pressione ENT.
 Operando o Rádio

Agora digite a chave alfanumérica. São 32 (trinta e dois

dígitos)
Utilize os algarismos de 0-9 e letras de A-F.
Após digitada, pressione ENT.
Retorne a tela principal.
Navegue até a opção KEY e selecione a chave.
Por fim, gire a chave seletora até CT.
 “A selva não pertence ao mais
forte, mas ao sóbrio, habilidoso e
resistente”
