Grad DVD - d15 - d25

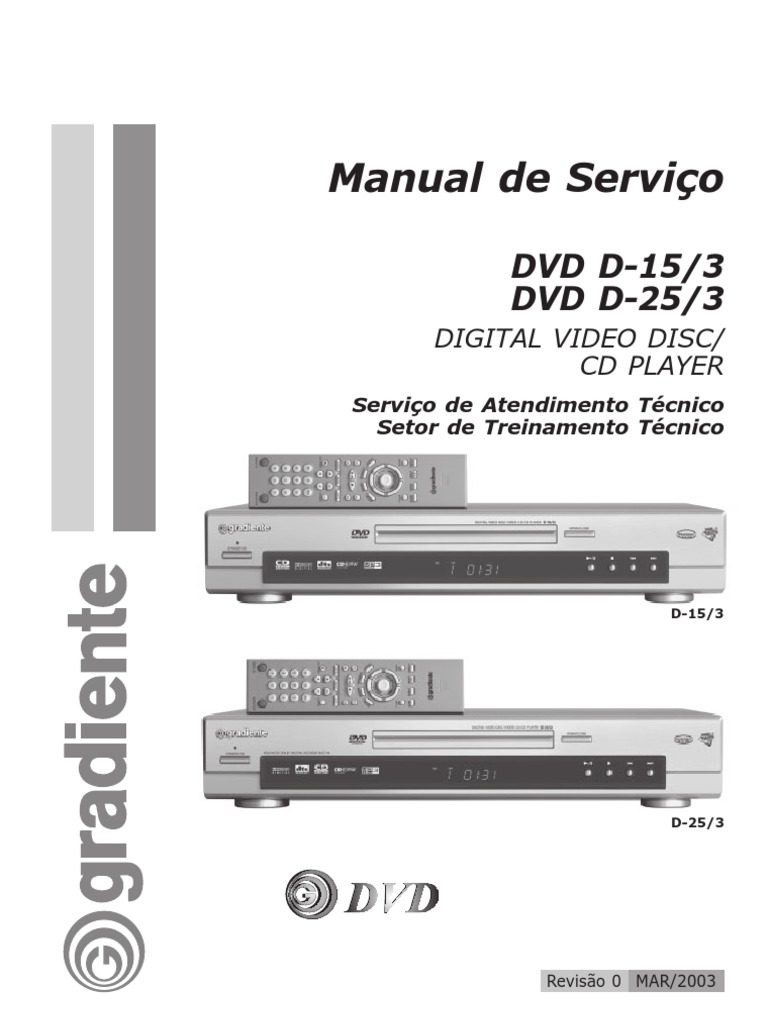

Manual de Serviço
DVD D-15/3
DVD D-25/3
DIGITAL VIDEO DISC/
CD PLAYER
Serviço de Atendimento Técnico
Setor de Treinamento Técnico
D-15/3
D-25/3
Revisão 0 MAR/2003
56 Manual de Serviço
INTRODUÇÃO
O SAT através deste Manual de Serviço tem a finalidade de mostrar todas as etapas necessárias para a correta
manutenção dos produtos Gradiente.
Nossa maior preocupação é oferecer aos técnicos da rede de Serviços Autorizados Gradiente em todo território
nacional, condições de conhecer profundamente o DVD D-15/3 / D-25/3 e assim capacitá-los a desenvolver um
serviço de qualidade junto aos nossos clientes.
Para isso, é indispensável uma leitura cuidadosa e atenta de todas as instruções contidas neste manual.
Divisão Nacional de Serviços
ÍNDICE
INTRODUÇÃO ......................................................................................................................................... 1
PRECAUÇÕES DE SEGURANÇA .................................................................................................................. 2
ESPECIFICAÇÕES TÉCNICAS DVD D-15/3 .................................................................................................. 5
MANUAL DE INSTRUÇÕES DVD D-15/3 ..................................................................................................... 6
ESPECIFICAÇÕES TÉCNICAS DVD D-25/3 ................................................................................................ 35
MANUAL DE INSTRUÇÕES DVD D-25/3 ................................................................................................... 36
CUIDADOS NA TROCA DA UNIDADE ÓPTICA ............................................................................................ 64
DESCRIÇÃO DE DESMONTAGEM E MONTAGEM DO CUBO .......................................................................... 65
DESCRIÇÃO DE DESMONTAGEM E MONTAGEM DO MECANISMO ................................................................ 72
PROCEDIMENTOS PARA INSPEÇÃO E VERIFICAÇÃO ELÉTRICA ................................................................... 77
SINAL DA ENVOLTÓRIA (SKEW ADJUSTMENT-DESVIO VERTICAL) .............................................................. 82
DESCRIÇÃO DOS PINOS DOS PRINCIPAIS CIRCUITOS INTEGRADOS ......................................................... 84
TROUBLESHOOTING ............................................................................................................................ 102
DIAGRAMAS DE BLOCOS ...................................................................................................................... 109
GUIA DE PLACAS ................................................................................................................................. 111
DIAGRAMA DE CONEXÃO ..................................................................................................................... 113
IDENTIFICAÇÃO DOS BLOCOS .............................................................................................................. 114
ESQUEMAS ELÉTRICOS ........................................................................................................................ 115
VISTAS EXPLODIDAS ........................................................................................................................... 122
LISTA DE MATERIAIS ........................................................................................................................... 124
Manual de Serviço 1
PRECAUÇÕES DE SEGURANÇA
DISTÂNCIA DE FOLGA NOTAS DE SEGURANÇA
Ao substituir componentes do circuito primário, confirme

1- Antes de devolver o aparelho ao proprietário,
a distância da folga especificada (d), (d’) para que seja
maior que 3,2 mm, entre terminais soldados e entre certifique-se de que nenhum dispositivo interno
terminais e partes metálicas. de proteção esteja defeituoso ou tenha sido
prejudicado durante a manutenção. Componentes,
partes, e/ou fiação que estejam danificados devem
ser substituídos por componentes, partes, ou fiação
que obedeçam as especificações originais.
2- Não opere este aparelho ou deixe que seja operado

sem todos os dispositivos protetores devidamente
instalados e funcionando. Técnicos que danifiquem
as características de segurança ou falhem ao
realizar checagens de segurança são responsáveis
por qualquer defeito resultante, e poderá expor a
si próprio e aos outros a possíveis danos.
3- Leia e obedeça todas as precauções e as notas

relacionadas a segurança no lado de dentro e sobre
o gabinete do produto.
CHECAGEM DA CORRENTE DE FUGA:
4- NOTA DE SEGURANÇA: Alguns componentes
No aparelho completamente montado, conecte o cabo
elétricos e mecânicos têm características especiais
de força a linha AC em uma tomada de 120V (não utilize
transformador de isolação de rede durante este teste). de segurança e são identificados no esquema e na
Utilize um voltímetro AC com sensibilidade de no mínimo lista de materiais pelo símbolo , nesses casos é
1KΩ/V conectado conforme a figura ao lado: imprescindível que a substituição seja feita por
componentes originais fornecidos pela Gradiente,
Meça a tensão AC sobre o resistor conectando uma das
a substituição por componentes fora de
pontas de prova em todas as partes metálicas expostas
do aparelho (conexões de antena, plugs de entrada/ especificação poderá causar, choque, incêndio, e/
saída de áudio e vídeo, ofereçam um retorno elétrico ou outros riscos.
ao chassi. Qualquer tensão medida não deve exceder a
0,35VAC. Inverta o plug do cabo de força do aparelho 5- Componentes que não são de segurança devem
na tomada e repita o teste.
ser substituídos por componentes com as mesmas
especificações técnicas que consta na lista de
materiais.
6- AVISO SOBRE ALTERAÇÕES NO APARELHO:

Não faça alterações ou modificações nos sistemas
elétricos ou mecânicos deste aparelho. Alterações
ou acréscimos de ítens como conexões auxiliares,
cabos e acessórios poderão alterar as
características de segurança deste aparelho e criar
risco para o usuário. Quaisquer alterações não
autorizadas pelo fabricante invalidarão a garantia
deste produto e farão do técnico, responsável por
danos a pessoa ou à propriedade.
PRECAUÇÕES DE MANUTENÇÃO
Nota a respeito do manuseio da unidade óptica 3. Limpeza da lente
1. Transporte e armazenagem a) Se houver poeira na superfície da lente, esta deve

ser limpa com um jato de ar (como o usado para
a) A unidade deve permanecer em sua embalagem antí- lentes de câmera). A lente é suportada por uma
estática até o momento de ser usada (Fig. 1). delicada mola. Quando for limpar a lente, um
b) A unidade nunca deve ser submetida a pressões cotonete pode ser usado com cuidado.
externas ou impactos (Fig. 2).
2. Reparos
a) A unidade incorpora um forte magneto e nunca deve
ser envolvida em materiais magnéticos.
b) A unidade deve ser sempre manuseada de forma
adequada e cuidadosamente, evite exercer pressões
externas e impactos. Se for submetida a fortes
pressões ou impactos, o resultado pode ser um mal
funcionamento ou danos ao PCI.
c) Cada unidade é ajustada com um alto grau de
precisão, e por esta razão os parafusos de ajuste
nunca devem ser tocados.
d) O raio laser pode danificar a visão!
Nunca olhe diretamente para o raio laser.
Nunca alimente uma unidade que tenha partes
externas (lentes e etc) danificados.
NOTA SOBRE A MANUTENÇÃO DE CD/DVD PLAYERS
1. Preparação b) Todos os instrumentos de medição e as ferramentas

devem estar aterradas.
a) Os CD Players incorporam um grande número de
CI’s e uma unidade óptica (diodo laser). Estes c) A bancada de trabalho deve estar coberta com uma
componentes são sensíveis e facilmente afetados manta condutiva anti-estática aterrada.
por eletricidade estática. Se a eletricidade estática
for de alta voltagem, estes componentes podem ser d) Para evitar fuga de AC, as partes metálicas do ferro
danficados e por isso devem ser manuseados com de soldar devem estar aterradas.
cuidado. e) O corpo do técnico deve estar aterrado por uma
b) A unidade é composta de alguns componentes pulseira anti-estática com um resistor de 1MΩ.
ópticos e outros componentes de alta precisão. É f) Deve-se evitar que a unidade entre em contato com
necessário muito cuidado e deve-se evitar o reparo a roupa e receba descarga de estática não desviada
ou a armazenagem em locais onde a temperatura e pela pulseira.
a umidade forem altas, onde fortes campos
magnéticos estiverem presentes e onde houver g) O raio laser emitido pela unidade NUNCA deve ser
muita poeira. direcionado aos olhos ou partes do corpo.
2. Reparo
a) Antes de trocar qualquer componente desligue o
cabo de força da tomada.
ESPECIFICAÇÕES TÉCNICAS - DVD D-15/3
Geral
Alimentação .................................................................................................... 90V ~ 240V CA, 50/60Hz
Consumo máximo ......................................................................................................................... 12 W
Consumo em standby .................................................................................................................... 5 W
Peso .......................................................................................................................................... 2,7 kg
Dimensões em mm (LxAxP) ........................................................................................... 428 x 80 x 235
Temperatura operacional ....................................................................................................... 5° ~45° C
Faixa de Umidade Operacional ............................................................................................. 10% a 75%
Discos
DVD ....................................................................................................... Velocidade de leitura: 3,49m/s
Tempo aprox. de reprodução (lado único,
Disco de uma camada): 135 minutos
CD 5” (Disco compacto) .................................................................... Velocidade de leitura: 1,2 a 1,4m/s
Tempo máximo de reprodução: 74 minutos
VCD/CVD de 5” ................................................................................ Velocidade de leitura: 1,2 a 1,4m/s
Tempo máximo de reprodução ...................................................................... 74 minutos (vídeo + áudio)
Saída de Vídeo
Vídeo Composto ...................................................................................................... 1 Vp-p (carga 75Ω)
Vídeo Componente ............................................................................... Y:1Vp-p (carga 75Ω)Pr:0,70Vp-p
..................................................................................................... (carga 75Ω)Pb:0,70Vp-p(carga 75Ω)
S-Vídeo:
• Sinal de luminância ................................................................................................ 1Vp-p (carga 75Ω)
• Sinal de cor .................................................................................................... 0,286 Vp-p (carga 75Ω)
Saída de Áudio
Saída de áudio 2 canais .................................................................................................................. L,R
Nível de Saída ...................................................................................... analógica 2,0Vrms (1kHz) a 0dB
Digital coaxial ....................................................................................................................... 1,15 Vp-p
Resposta de frequências* ................................................................................................... 4Hz a 22kHz
Relação Sinal/Ruido* ................................................................................................................. 110 dB
Distorção Harmônica Total* ....................................................................................................... 0,003%
MP3
Sistema de arquivos .............................................................................................................. ISO 9660
Formato ....................................................................................................................... MPEG 1 layer 3
Samplerate ................................................................................................................. 32kHz / 44.1kHz
Bitrate (CBR / VBR) ................................................................................................ 32kbps até 320kbps
ID3: ....................................................................................................................................... versão 1
Acessórios
Cabo Áudio/Vídeo (x1)
Pilhas tipo AAA (x2)
Controle remoto (x1)
Cabo S-Vídeo
*Especificação nominal
Projeto e especificações técnicas sujeitos a alteração sem aviso prévio.

6
MANUAL DE INSTRUÇÕES DVD D-15/3
Manual de Serviço
ESPECIFICAÇÕES TÉCNICAS - DVD D-25/3
Geral
Alimentação .................................................................................................... 90V ~ 240V CA, 50/60Hz
Consumo máximo ......................................................................................................................... 13 W
Consumo em standby .................................................................................................................... 5 W
Peso .......................................................................................................................................... 2,8 kg
Dimensões em mm (LxAxP) ........................................................................................... 428 x 80 x 235
Temperatura operacional ....................................................................................................... 5° ~45° C
Faixa de Umidade Operacional ............................................................................................. 10% a 75%
Discos
DVD ....................................................................................................... Velocidade de leitura: 3,49m/s
Tempo aprox. de reprodução (lado único,
Disco de uma camada): 135 minutos
CD 5” (Disco compacto) .................................................................... Velocidade de leitura: 1,2 a 1,4m/s
Tempo máximo de reprodução: 74 minutos
VCD/CVD de 5” ................................................................................ Velocidade de leitura: 1,2 a 1,4m/s
Tempo máximo de reprodução ...................................................................... 74 minutos (vídeo + áudio)
Saída de Vídeo
Vídeo Composto ...................................................................................................... 1 Vp-p (carga 75Ω)
Vídeo Componente ............................................................................... Y:1Vp-p (carga 75Ω)Pr:0,70Vp-p
..................................................................................................... (carga 75Ω)Pb:0,70Vp-p(carga 75Ω)
S-Vídeo:
• Sinal de luminância ................................................................................................ 1Vp-p (carga 75Ω)
• Sinal de cor .................................................................................................... 0,286 Vp-p (carga 75Ω)
Saída de Áudio
Saída de áudio 2 canais .................................................................................................................. L,R
Nível de Saída ...................................................................................... analógica 2,0Vrms (1kHz) a 0dB
Digital coaxial ....................................................................................................................... 1,15 Vp-p
Resposta de frequências* ................................................................................................... 4Hz a 22kHz
Relação Sinal/Ruido* ................................................................................................................. 110 dB
Distorção Harmônica Total* ....................................................................................................... 0,003%
MP3
Sistema de arquivos .............................................................................................................. ISO 9660
Formato ....................................................................................................................... MPEG 1 layer 3
Samplerate ................................................................................................................. 32kHz / 44.1kHz
Bitrate (CBR / VBR) ................................................................................................ 32kbps até 320kbps
ID3: ....................................................................................................................................... versão 1
Acessórios
Cabo Áudio/Vídeo (x1)
Pilhas tipo AAA (x2)
Controle remoto (x1)
Cabo S-Vídeo
*Especificação nominal
Projeto e especificações técnicas sujeitos a alteração sem aviso prévio.

MANUAL DE INSTRUÇÕES DVD D-25/3
CUIDADOS NA TROCA DA UNIDADE ÓPTICA
CUIDADOS NA TROCA DA UNIDADE ÓTICA
Desmontagem Montagem
1- Remova o cabo de força 1- Substitua o Leitor ótico
2- Desmonte o conjunto Leitor ótico 2- Remova o curto circuito dos 2 pontos no leitor ótico
3- Curto circuite os 2 pontos no leitor ótico (vide fig. 1-4) 3- Remonte o leitor ótico
4- Desmonte o leitor ótico
NOTA: se a montagem e desmontagem do leitor ótico
não for feita na sequência correta, o Leitor ótico
poderá danificar-se.
fig. 1-4
DESCRIÇÃO DA DESMONTAGEM E MONTAGEM DO CUBO
Retirada da tampa superior
1- Remova os 3 parafusos 1 na traseira do gabinete

superior
2- Levante o gabinete superior na direção das setas
fig. 2-1 Remoção do gabinete superior
Remoção do Conjunto Porta CD NOTA: Se a gaveta (1) não abrir, insira uma chave de
1- Ligue o aparelho e abra a gaveta (1) fenda (4) no orifíco de emergência (3) (como
mostrado no detalhe) e então empurre-a na
2- Desmonte o conjunto Porta-CD (2) na direção da seta “A” direção da seta “B”. Abra a gaveta manualmente.
3- Feche a gaveta (1) e desligue o aparelho
fig. 2-2 Desmontagem do conjunto porta-CD
1- Remova o Knob de volume (1), destrave as 6 travas
(2), (3), (4), (5) e remova o conjunto
fig. 2-3 Desmontagem do Gabinete Frontal
1- Desconecte o cabo flexível (Flat do conector DCN1 e
o chicote do DCN2 da placa principal.
2- Remova os 3 parafusos (1) do mecanismo CD e
levante-o.
fig. 2-4 Desmontagem do Mecanismo
1- Remova 1 parafuso (1)
2- Remova os 2 parafusos (2) e levante a PCI Jack
3- Remova os 4 parafusos (3) e levante a PCI Principal
Localização das PCI’s
fig. 2-6 Localização das Placas
DIAGRAMA DOS CONECTORES
DESCRIÇÃO DA DESMONTAGEM E MONTAGEM DO MECANISMO
Remoção da Gaveta
1- Insira uma chave de fenda (1) no orifício de
emergência e empurre (2) o alojamento deslizante
na (3) direção da seta “A”
2- Quando a gaveta do disco (4) mover-se um pouco,
puxe com a mão na direção da seta “B”
3- Puxe a gaveta do disco (4) para desmontar, enquanto
empurra simultaneamente os 2 batentes (5) (direita
e esquerda) na direção das setas “C” e “D”
fig. 2-9 Removendo a Gaveta do Disco
1- Desconecte DCN2 (1) e DCN3 (2)
2- Eleve o conjunto mecanismo (3) enquanto
empurrando as 2 travas (4), (5) simultaneamente na
direção das setas “A” e “B”.
fig. 2-9 Remoção do Conjunto Mecanismo
Remoção do alojamento
1- Remova a correia (1) 5- Dessolde os dois pontos (6) (vermelho e preto).
2- Empurre a trava (2) na direção da seta “A” e levante 6- Retire os dois parafusos (7) e retire o motor de
a polia (3) carregamento 8.
3- Empurre a alavanca deslizante (5) na direção da seta 7- Empurre as 3 travas (9) do lado inferior na direção
“B” e levante a engrenagem da gaveta (4). da seta “C” e retire a PCI do mecanismo (10).
4- Retire a alavanca deslizante (5). 8- Empurre as travas (11) e retire a PCI do deck (12).
fig. 2-10 Remoção do Alojamento Montado
RETIRADA DO SUB CHASSI
1- Dessolde a alimentação do motor (fios + e -) (1).

2- Retire os 4 parafusos (2).
3- Retire a base do mecanismo montado (3).
fig. 2-11 Remoção do Sub Chassi
REMOÇÃO DO CONJUNTO LEITOR ÓTICO
1- Retire a arruela (1) 5- Remova 1 parafuso (7)

2- Retire a engrenagem da alimentação B (2) e a 6- Remova 2 parafusos (8)
alimentação A (3). 7- Remova as 3 molas do motor (9) e o motor spindle
3- Retire os dois parafusos (4). montado (10).
4- Retire o eixo do leitor ótico (5) e o conjunto do leitor
ótico (6).
fig. 2-12 Remoção do Conjunto Leitor Ótico
PROCEDIMENTO PARA INSPEÇÃO E VERIFICAÇÃO ELÉTRICA
DVD D-15/3 - D-25/3
1.0 CONDIÇÕES DAS ESPECIFICAÇÕES E MEDIDAS
Item Descrição Especificação

1.1 Condição padrão do Temperatura padrão: 25°C Temperatura permitida para testes: 10 a 35°C
ambiente. Umidade: 65% Umidade permitida para testes: 45 a 95%
1.2 Tensão de alimentação p/ 110~220 VAC ± 5% - 50/60Hz - SELETOR AUTOMÁTICO
testes. Tensão de operação: de 90 à 250 Volts
1.3 Posição padrão das funções Volume: 64 (volume máximo e padrão de fábrica)
p/ testes.
1.4 Condição padrão de A) Ajuste os controles das funções conforme a especificação da medida.
operação e método de
medida; CDs e DVDs de B) Discos de teste
teste. SONY YEDS-7 TEST CD 3
ABEX TCD-713 TEST CD
ABEX TCD-731R TEST CD
ABEX TCD-782 TEST CD
PHILIPS SBC444A TEST CD (PLAYABILITY)
ABEX TDV-521 TEST DVD (Scratch)
ABEX TDV-525 TEST DVD (Black dots e fingerprint)
ABEX TDV-552 TEST DVD (excentricidade 100 µm)
ABEX TDV-532 TEST DVD (1,0 mm desvio camada simples)
TEAC WQ-152 TEST DVD (0,8 mm desvio camada dupla).
Atenção: Pode-se utilizar o disco de teste TCD725 no lugar do SBC444A
porém caso o mecanismo seja reprovado, deve-se necessariamente
verificar com SBC444A, se não houver nenhum problema o mecanismo
considera-se APROVADO.
Os discos devem encontrar-se em boas condições, ou seja; sem riscos e
sem manchas.
2. ESPECIFICAÇÕES E TESTES
Núm. Item Condições de medição Referência Especificação Observação

2.1 Nível de saída áudio 1 kHz 0 dB SONY 2 ± 0.3 VRMS 1kHz = 0 dB
YEDS-7
2.2 Resposta em 20 Hz SONY 0 ± 1 dB 1 kHz = 0 dB
frequência 100 Hz YEDS-7 0 ± 1 dB Usar filtro 20
Áudio 1 kHz 0 dB kHz LPF
10 kHz 0± 1 dB
20 kHz 0 ± 1 dB
2.3 THD 20 Hz SONY ≤ 0.030% Usar Filtro 20
Áudio 100 Hz YEDS-7 ≤ 0.010% kHz LPF
1 kHz ≤ 0.010%
10 kHz ≤ 0.010%
20 kHz ≤ 0.030%
2.4 S/N 1 kHz SONY 100 dB MIN Usar Filtro
YEDS-7 A-Weighting
2.5 Separação de canais 1 kHz (R&L) SONY 90 dB MIN Usar filtro 30
YEDS-7 kHz LPF
2.6 Excentricidade CD Faixa 15 TCD-713 ≥ 210 µm Sem
interrupções
2.7 Desvio vertical CD Faixa 15 TCD-731R ≥ 1 mm Sem
interrupções
2.8 Interrupção CD Faixa 3 SBC-444A ≥ 800 µm Sem
interrupções
2.9 Black DOT CD Faixa 9 SBC-444A ≥ 800 µm Sem
interrupções
2.10 Finger print CD Faixa 13 SBC-444A Φ0,065 Sem
interrupções
2.11 CD longa duração Última faixa CTS-1000 Sem interrupções Tocar um CD
(>74 min.) (recomendado) com mais de
74 minutos
última faixa
2.12 Tempo de acesso Faixa 1 YEDS-7 < 17 segundos
faixa 1 cd
2.13 Tempo de acesso Faixa YEDS-7 < 15 segundos Passar da faixa
faixa 1~95 CD 1~Faixa 95 1 para a 95
2.14 Excentricidade DVD Faixa 16 TDV-552 ≥ 100 um Sem
interrupções
Imagem e som
DVD single e
Dual layer
2.15 Desvio vertical Faixa 16 TDV-532 ≥ 0,6 mm Sem
DVD camada interrupções
simples Imagem e
som
DVD single
layer
2.16 Desvio vertical Faixa 19 MDVD W-152 ≥ 0,8 mm Sem
DVD camada dupla interrupções
Imagem e som
DVD Dual
Layer
Disco sem risco
2.17 Black Dot Faixa 9 TDV-525 e ≥ 800 µ m Sem
DVD TDV-545 interrupções
Single/Dual Imagem e som
DVD single e
Dual Layer
2.18 Fingerprint DVD Faixa 13 TDV-525 e Φ 0,065 Sem
Single/Dual TDV-545 interrupções
Imagem e som
DVD single e
Dual Layer
2.19 Interruption DVD Faixa 16 TDV-525 ≥ 1000 µm Sem
interrupções
Imagem e som
DVD single e
Dual Layer
2.20 Scratch DVD Faixa 04 TDV-521 e ≥ 800 µm Sem
Single/Dual TDV-541 interrupções
Imagem e som
DVD single e
Dual Layer
2.21 MP3 Check CD-R Começo meio e final de Testar um disco Teste auditivo Sem
discos CD-R gravado interrupções
com arquivos Disco gravado
MP3 no formato
ISO 9660 e c/
vários BIT-
RATE e no
mínimo com
300 Mb
2.22 MP3 Check CD-RW Começo meio e final de Testar um disco Teste auditivo Sem
discos CD-RW gravado interrupções
com arquivos Disco gravado
MP3 no formato
ISO 9660 e c/
vários BIT-
RATE e no
mínimo com
300 Mb
2.23 CD-R Check Começo meio e final de Testar um disco Teste auditivo Sem interrupções
discos CD-R gravado Disco gravado no
com CD musical formato
ISO 9660 e
duração de 65´ à
74´
2.24 CD-RW Check Começo meio e final de Testar um disco Teste auditivo Sem interrupções
discos CD-RW gravado Disco gravado no
com CD musical formato
ISO 9660 e
duração de 65´ à
74´
2.25 JITTER Verificar o jitter através do TDV-533 Jitter ≤ 5ns
(JITTER Check sinal de RF
Point)
2.26 Nível do RF (RF- Ajustar o nível de RF TDV-525 1.7V (-0 + 0,1 V) Ajustar com
Sum Check Point) para o menor nível de FAIXA 1 precisão, caso
envoltória possível seja
necessário,
pelo TRIMPOT
“VR1” da PCI
Principal “
Sellino”
2.27 Ajuste do Verificar se o produto TDV-532 Envoltória ≤0,45 Vide figuras,
Mecanismo desvio toca o DVD com desvio FAIXA 1 Vpp com a
vertical (Skew vertical igual ou supe- e FAIXA 16 indicação dos
Check Point) rior a 0,6 mm, caso Atenção: pontos de teste
contrário fazer o ajuste “0,6mm Quanto menor o ou verificação
do mecansimo através DESVIO valor melhor, (Esta condição
dos pontos indicados SINGLE sempre procurar de ajuste, só
(ajustando os LAYER” ajustar para deve ser
parafusos). Verificar no menor valor executada
ponto de teste mostrado utilizando-se o
na figura (SKEW CHECK) Disco de Teste
(Para Ajuste)
TDV-532.
Considerar:
- Faixa 1:
Ajuste Grosso
- Faixa 2:
Ajuste Fino
2.26 RESET STOP + PLAY O produto dá Selecionar a
RESET opção “6-
Portugues”
Observações:
1- Procedimento de Ajuste do “Desvio Vertical”, vide aceitável; medir a tensão no Resistor “RR10 (Verificar
figuras, com pontos de Teste e Forma ideal da o valor do mesmo)”, na PCI Principal “Sellino”
Envoltória, bem como, os pontos de ajuste no (Corrente = Tensão / RR10; o valor da Corrente
Mecanismo e o item “2.27” da Tabela (Especificações deverá estar com a seguinte tolerância: mínimo
e Testes). (40mA) e máximo (60mA). Procure identificar na
2- Procedimentos de ajuste do “HF”, vide item “2.26” Unidade Óptica, o Valor Nominal da Corrente (Vide
da Tabela (Especificações e Testes). Verificar, se o Figura).
nível da “Corrente”, oriunda da Unidade Óptica está
Indicação do
Valor Nominal da
Corrente (DVD)
SINAL DA ENVOLTÓRIA (SKEW ADJUSTMENT - DESVIO VERTICAL)
Necessidade de Ajuste Envoltória x Envoltória Ajustada (SKEW)
PCI
SKEW
CHECK
JITTER POINT
OSCILOSCÓPIO
CHECK
RF JITTER
METER
RF -
SUM
CHECK
Pontos de testes - DVD D-15/3 - D-25/3
Parafusos de
ajuste do
desvio vertical
Trimpot “VR1”
(placa principal) =
ajuste do nível de RF
3- Considerações Finais
- Caso seja necessário efetuar o “AJUSTE”, para os atividade, efetuar o preenchimento da Ordem de
SAG´s que possuam os respectivos “Discos” para esta Serviço utilizando o Código abaixo.
APLIC O.S
MEC1 AJ
DESCRIÇÃO DOS PINOS DOS PRINCIPAIS CIRCUITOS INTEGRADOS
FIC1 (CI Microcontrolador GMS81C2020)
1. Vista dos Pinos
2. Diagrama de Bloco
3. Especificações
• ROM(EPROM) de 20K/12K bytes • Conversor de analógico para digital no chip de 8

bits e 12 canais
• 448 bytes de RAM de dados no chip
(incluindo área de pilha) • Oscilador:
- Cristal
• Tempo mínimo de execução de instrução: - Ressonador cerâmico
- 1us a 4MHz (Instrução NOP de 2 ciclos) - Oscilador R externo
• Um temporizador básico de intervalo de 8 bits • Modos de baixa dissipação de potência

- Modo STOP
• Um temporizador de Watch Dog de 7 bits - Modo de temporizador de despertar
- Modo de standby
• Dois temporizadores/contadores de 8 bits - Modo de vigília
- Modo sub-ativo
• Saída PWM de alta velocidade de 10 bits
• Tensão de operação: 2,7V ~ 5,5V (a 4,5MHz)
• Uma interface serial periférica de 8 bits
• Frequência de operação: 1MHz ~ 4,5MHz
• Duas portas externas de interrupção
• Sub-clock: Oscilador a cristal de 32,768KHz
• Uma porta de 6 bits programável de excitação de
buzzer • Aperfeiçoamento de EMS otimizado
Processador de falha de energia
• 60 linhas de I/O (Circuito de imunidade a ruído)
- 56 pinos de I/O programáveis
(incluindo 30 pinos de alta tensão, máx. 40V)
- Três pinos somente de entrada: 1 pino de alta tensão
- Um pino somente de saída
• Oito fontes de interrupção

- Duas fontes externas (INT0, INT1)
- Duas fontes de temporizador/contador (Timer0,
Timer1)
- Quatro fontes funcionais (SPI, ADC, WDT, BIT)
4. Descrição das Funções / Nomes dos Pinos
Função
NOME DO PINO IN/OUT Básica Alternativa
VDD - Tensão de Alimentação
VSS - Terra do circuito
RA (Vdisp) I(I) Porta de alta tensão somente de Pino de entrada de alimentação de
entrada de 1 bit alta tensão
RESET I Entrada do sinal de reset
XIN I Entrada de oscilação
XOUT O Saída de oscilação
SXIN (R74) I Entrada de sub oscilação Portas de I/O gerais
SXOUT (R75) O Saída de sub oscilação
R00 (INT0) I/O (I) Entrada da interrupção externa 0
R01 (INT1) I/O (I) Entrada da interrupção externa 1
R02 (EC0) I/O (I) Portas de I/O de alta tensão de 8 bits Entrada de temporizador/contador
externo 0
R03 (BUZO) I/O (O) Saída de excitação do buzzer
R04-R07 I/O
R10-R17 I/O Portas de I/O de alta tensão de 8 bits
R40-T0O) I/O (O) Portas de I/O gerais de 4 bits Saída de temporizador/contador 0
R41-R43 I/O
R50-R52 I/O
R53 (SCLK) I/O (I/O) Fonte de clock serial
R54 (SIN) I/O (I) Entrada de dados seriais
R55 (SOUT) I/O (O) Portas de I/O gerais de 8 bits Saída de dados seriais
R56 (PWM1O/T1O) I/O (O) Saída de pulso PWM 1 / Saída de
temporizador/contador 1
R57 I/O
R60-R67 (AN0-AN7) I/O (I) Portas de I/O gerais de 8 bits Entrada de tensão analógica
R70-R73 I/O (I) Portas de I/O gerais de 4 bits
(AN8-AN11)
AVDD - Pino de entrada para alimentação do
ADC
AVSS - Pino de entrada de nível de terra para
o ADC
VDD - Tensão de Alimentação
VSS - Terra do circuito
5. Função dos Pinos
VDD: Tensão de alimentação Pino de porta Função Alternativa
R40 T0O (Saída 0 do temporizador/
VSS: Terra do circuito
contador)
A VDD: Tensão de alimentação para o resistor do circuito
R50~R57: R5 é uma porta I/O bidirecional CMOS de 8
ADC. Para otimizar a resolução do conversor analógico
bits. Os pinos 0 ou 1 de R5, escritos no Registrador de
para digital,sempre que possível use uma fonte de
Direção de Porta podem ser usados como saídas ou
alimentação independente, uma que não seja a fonte
entradas. Adicionalmente, R5 faz a função dos seguintes
de alimentação dos circuitos digitais.
recursos especiais:
A VSS: Terra do circuito ADC
Pino de porta Função Alternativa
RESET: Reset da MCU R53 SCLK (Clock serial)
R54 SIN (Entrada de dados serial)
Xin: entrada do amplificador inversor do oscilador e R55 SOUT (Saída de dados seriais)
entrada do circuito interno de clock. R56 PWM10 (Saída PWM1)
T1O (Saída do temporizador/contador 1)
Xout: Saída do amplificador inversor do oscilador.
RA(Vdisp): RA é o pino de uma porta de alta-tensão bits. Os pinos 0 ou 1 de R6, escritos no Registrador de
somente de entrada de 1 bit. Adicionalmente, RA serve Direção de Porta podem ser usados como saídas ou
para os recursos especiais de Vdisp. Vdisp é usado como entradas. Adicionalmente, R6 é compartilhado com a
pino de entrada de alimentação de alta tensão quando entrada ADC.
selecionado pela opção de máscara.
Pino de porta Função Alternativa R60 AN0 (Entrada analógica 0)
RA Vdisp (Entrada de alimentação de alta R61 AN1 (Entrada analógica 1)
tensão) R62 AN2 (Entrada analógica 2)
R63 AN3 (Entrada analógica 3)
R00~R07: R0 é uma porta I/O bidirecional CMOS de R64 AN4 (Entrada analógica 4)
alta tensão de 8 bits. Os pinos 0 ou 1 de R0, escritos no R65 AN5 (Entrada analógica 5)
Registrador de Direção de Porta podem ser usados como R66 AN6 (Entrada analógica 6)
saídas ou entradas. Adicionalmente, R0 faz a função R67 AN7 (Entrada analógica 7)
dos seguintes recursos especiais:
Pino de porta Função Alternativa bits. Os pinos 0 ou 1 de R7, escritos no Registrador de
Direção de Porta podem ser usados como saídas ou
R00 INT0 (Interrupção externa 0)
entradas. Adicionalmente, R7 é compartilhado com a
R01 INT1 (Interrupção externa 1)
entrada ADC.
R02 EC0 (Entrada de evento do contador)
R03 BUZ0 (Saída de escitação do buzzer)
R10~R17: R1 é uma porta I/O bidirecional CMOS de R70 AN8 (Entrada analógica 8)
alta tensão de 8 bits. Os pinos 0 ou 1 de R1, escritos no R71 AN9 (Entrada analógica 9)
Registrador de Direção de Porta podem ser usados como R72 AN10 (Entrada analógica 10)
saídas ou entradas. R73 AN11 (Entrada analógica 11)
R20~R27: R2 é uma porta I/O bidirecional CMOS de SXin: Entrada para o circuito de operação do subsistema
alta tensão de 8 bits. Os pinos 0 ou 1 de R2, escritos no de clock interno. Adicionalmente, SXin serve como pino
Registrador de Direção de Porta podem ser usados como R74 quando selecionado pela opção de código. *R74
saídas ou entradas. tem um circuito de Pull-up.
R30~R35: R3 é uma porta I/O bidirecional CMOS de SXout: Saída do amplificador inversor do oscilador do
alta tensão de 6 bits. Os pinos 0 ou 1 de R3, escritos no subsistema. Adicionalmente, SXout serve como pino R75
Registrador de Direção de Porta podem ser usados como quando selecionado pela opção de código. *R75 tem
saídas ou entradas. um circuito de Pull-up.
R40~R43: R4 é uma porta I/O bidirecional CMOS de 4 Pino de porta Função Alternativa
bits. Os pinos 0 ou 1 de R4, escritos no Registrador de SXI R74 (Incluindo resistor interno de pull-up)
Direção de Porta podem ser usados como saídas ou SXO R75 (Incluindo resistor interno de pull-up)
entradas. Adicionalmente, R4 faz a função do seguintes
recursos especiais:
MIC2 (M27C081; 8Mbit (1 Mb x 8) UVERPROM e OTP EPROM)
1. Diagrama Lógico
RIC1 (KS1462, RF Signal Processor)
Pino Nome I/O Descrição Bloco Relativo Parte

Relativa
1 RFSUM I Entrada de RF RFSUM PRE AMP P/U
2 ADVD I Entrada de RF A PRE AMP P/U
3 BDBD I Entrada de RF B PRE AMP P/U
4 CDVD I Entrada de RF C PRE AMP P/U
5 DDVD I Entrada de RF D PRE AMP P/U
6 RREFBF - Conexão do resistor de bia do RF AMP I/O Buffer RF AMP -
7 RREFEQ 0 Conexão do resistor de bias RF EQ RF EQ -
8 RREF - Conexão do resistor de bias de ANALOG Block AMAÇPG -
9 VREFEQ O Conexão do capacitor de tensão central de RF EQ EQ VC AMP -
10 ADVD1 I Entrada de RF do SERVO A SERVO AMP P/U
11 BDVD1 I Entrada de RF do SERVO B SERVO AMP P/U
12 CDVD1 I Entrada de RF do SERVO C SERVO AMP P/U
13 DDVD1 I Entrada de RF do SERVO D SERVO AMP P/U
14 AVCC P Alimentação analógica (5V) ANALOG -
15 VREFA -/O Conexão do capacitor de tensão central ANA VC AMP SERVO
16 E I Entrada de RF sub E TE 3B P/U
17 F I Entrada de RF sub F TE 3B P/U
18 VREFLP_BGI I ALPC- Entrada de tensão de “Bandgap” ALPC -
19 LDODVD O Saída de tensão de operaçào do diodo Laser DVD ALPC P/U
20 PDDVD I Entrada do monitor da tensão de operação Laser DVD ALPC P/U
21 LDOCD O Saída da tensão de operação do diodo Laser CD ALPC P/U
22 PDCD I Entrada do monitor da tensão de operação Laser CD ALPC P/U
23 AGND P Terra analógico ANALOG -
24 FE O Saída do amplificador FE FE AMP DSSP
25 CD O Saída do ponto central do Servo CE AMP DSSP
26 TE O Saída do amplificador TE TE AMP DSSP
27 AVCC1 P Alimentação analógica (3.3V) ANALOG -
28 VREFA1 -/O Conexão do capacitor de tensão central (1.65V) ANA VC1 AMP -
29 ABCD O Saída do amplificador ABCD ABCD AMP -
30 ABCD1 I Entrada ABCD do monitor do servo SERVO MONIT -
Relativa
31 ENVP - Conexão RC da constante de tempo do detetor de pico RF ENV -
do envelope de RF
32 ENVB - Conexão RC da constante de tempo do detetor de RF ENV -
“base” do envelope de RF
33 ENV O Saída do detetor de envelope de RF RF ENV DSSP
34 DGND P Terra digital DIGITAL -
35 FOKB O Saída do computador de FOCO OK (L : FOCO OK) FOKB DSSP
36 DFCT_CP1 - Entrada de seleção de máximo tempo de SERVO DEFECT DFCT -
37 DFCT_CP2 - Entrada de seleção de máximo tempo de PLL DEFECT DFCT -
38 CC1 O Saída do detetor de pico DEFECT DFCT -
39 CC2 I Entrada DEFECT DFCT -
40 DVCC P Alimentação digital (5V) DIGITAL -
41 DFCT1 O Saída de SERVO DEFECT DEFECT DSSP
42 PLLDFT O Saída de PLL DEFECT DEFECT PLL
43 INTERO O Saída de detecção de INTERRUPT INTERRUPT -
44 INTERI I Entrada de detecção de INTERRUPT INTERRUPT -
45 DPDVCC P Alimentação de DPD TE (5V) DPD -
46 MIRR O Saída de MIRROR (espelho) MIRR DSSP
47 DPDEQ1 O Saída de DPD EQ (A + C) DPD -
48 DPDEQ2 O Saída de DPD EQ (B + D) DPD -
49 FAULTOUT O Saída de forma de onda anormal DPD (MONITOR) DPD -
50 PLLCTL I Entrada variável DPD TE PLL DPD SERVO
51 TE1RES I Conexão de resistor de bias DPDD TE PLL DPD -
52 DPDGND P Terra DPD TE DPD -
53 VREFDPD O Conexão de capacitor de DPD TE CENTER DPD VC AMP -
54 PDLIMITRES - Conexão de resistor PDLIMITK BIAS DPD -
55 DATA I Entrada DATA SERIAL INTERFACE MICOM
56 CLOCK I Entrada CLOCK SERIAL INTERFACE MICOM
57 STB I Entrada DATA ENABLE SERIAL INTERFACE MICOM
58 RESET I Pino de Reset Serial Register SERIAL INTERFACE MICOM
59 RFCT O Saída de tensão MIRROR RF RIPPLE CENTER MIRROR DSSP
60 CB2 - Conexão de circuito RC de constante de tempo MIRROR -
BOTTOM HOLD (RFCT)
Relativa
61 CP2 - Pino de conexão de circuito de constante de tempo MIRROR -
RC RFCT PEAK HOLD
62 RFRP O Saída do amplificador MIRROR RF RIPPLE MIRROR DSSP
63 CB1 - Pino de conexão de circuito de constante de tempo MIRROR -
RC RFCT BOTTOM HOLD
64 CP1 - Pino de conexão de circuito de constante de tempo MIRROR -
RC RFRP PEAK HOLD
65 MIRRI I Entrad do sinal MIRRR MIRROR -
66 EQVCC P Alimentação RF EQ RF EQ -
67 AGC1O O Saída do amplificador RF AGC1 RF AGC1 -
68 ABC1C - Capacitor de constante de tempo AGC1 RF AGC1 -
69 AGC1IN I Entrada do amplificador FR AGC1 RF AGC1 -
70 RFEQ0 O Saída RF EQ RF EQ PLL
71 EQIN I Entrada RF EQ RFAGCO RFEQ RFENV DSSP
72 RFAGCO O Saída RF AGC AMP RF AGC -
73 AGCC - Capacitor de constante de tempo AGC RF AGC -
74 EQGND P Terra RF EQ RF EQ -
75 AGCBO - Resistor de bias RF EQ BIAS RF EQ -
76 AGCB - Pino de conexão de circuito de constante de tempo RF AGC -
RC RF AGC BOTTOM HOLD
77 AGCP - Pino de conexão de circuito de constante de tempo RF AGC -
RC RF AGC PEAKHOLD
78 RDPF - Resistor de bias RF EQ FREQUENCY RF EQ -
79 VZOCTL I Controle de tensão zero de RF EQ RF EQ DSSP
80 PLLGF I Pino de controle de ganho PLL RF EQ BOOST, PEAK RF EQ DSSP
FREQUENCY, PLLG, PLLF
SIC1 (S5L1454A; Servo Processor)
2. Vista dos Pinos
Pino Nome Interface I/O Descrição

1 AVSS1 Power S Terra analógico para o PLL
2 RVCO PLL I Pino de registro para o ganho do VCO
3 AVDD1 Power S Alimentação analógica para o PLL (3.3V)
4 AVDD2 Power S Alimentação para o VCO de PLL (3.3V)
5 PUMPO PLL O Saída de carga “Pump”
6 VCTL PLL I Tensãso Tensão de controle para o VCD
7 RPD PLL I Registro de ajuste de ganho para o detector de fase
8 AVSS2 Power S Terra para o VCO do PLL
9 EQCTL Analog O Sinal de controle EQ
10 EFMOA Analog I Ajuste de offset e FM
11 VBB Power S Nível de bias para o PLL
12 EFMO Analog O Saída do sinal EFM
13 LPFDVD Analog I Entrada assimétrica de sinal para DVD
14 LPFCD Analog I Entrada assimétrica de sinal para CD
15 RFI RF I Entrada de sinal de RF
16 ENC RF I Saída DC do envelope de RF
17 ENVO RF O Saída do detector do envelope de RF
18 AVDD3 Power S Alimentação para Servo/ADC/DAC (3.3V)
19 ENV RF I Entrada do sinal de RF
20 TE RF I Entrada do sinal de erro de tracking
21 TEO RF O Saída do amplificador TE
22 TEALI RF I Filtro anti-aliasing de tracking (TO)
23 TZCI RF I Entrada do sinal de ponto 0 do tracking
24 TZCO RF O Saída de nível 0 de tracking
25 FE RF I Entrada do sinal de erro de foco
26 FEO RF O Saída do amplificador FE
27 FEALI RF I Filtro anti-aliasing de tracking (FEO)
28 SME DSP I Entrada de erro do spindle I
29 CEI RF I Entrada de posição central do servo
30 TDAC Monitor O Monitor da RAM/Saída do pulso de salto da janela AREA
31 VREF Driver O Saída de tensão de referência
32 FOD Driver O Saída de sinal do drive de foco
33 TRD Driver O Saída de snal do drive de tracking
34 SLD Driver O Saída de sinal do drive do motor Sled
35 SPD Driver O Saída de sinal do drive do motor Spindle
36 AVSS3 Power S Terra para Servo/ADC/DAC
37 TESTM TEST I Nível baixo no modo play normal
38 TEST0 TEST I
39 TEST1 TEST I
40 TEST2 TEST I
41 DVSS1 Power S Terra para o circuito digital
43 FG Driver I Sinal de referência para CAV
44 SSTOP/PS0 Motor I Chave limite/Entrada 0 do sensor de posição do motor Sled
45 PS1 Motor I Entrada 1 do sensor de posição do motor Sled
46 DADR3 DRAM O
47 DADR4 DRAM O
48 DADR2 DRAM O
49 DADR5 DRAM O
50 DADR1 DRAM O Barramento de endereço da DRAM
51 DADR6 DRAM O
52 DADR0 DRAM O
53 DADR7 DRAM O
54 DADR8 DRAM O
55 DVDD2 Power S Alimentação para o circuito digital (3.3V)
56 DVDD1 Power S Alimentação para o circuito digital (5V)
57 RASB DRAM O “Strobe” da linha de endereço da DRAM
58 OEB0 DRAM O Saída de habilitação (enable) 0 da DRAM
59 OEB1 DRAM O Saída de habilitação (enable) 1 de DADR9 em modo 16M
60 WEB0 DRAM O Habilitação (enable) 0 da DRAM (4M, 8M, 16M)
61 WEB1 DRAM O Habilitação (enable) 0 da DRAM (apenas 8M)
62 UCASB DRAM “Strobe” da coluna de endereço superior da DRAM
63 LCASB DRAM “Strobe” da coluna de endereço inferior da DRAM
64 DVDD3 Power S Alimentação do circuito digital 5V
65 DVDD4 Power S Alimentação do circuito digital 3.3V
66 DD7 DRAM B
67 DD8 DRAM B
68 DD6 DRAM B
69 DD9 DRAM B
70 DD5 DRAM B
71 DD10 DRAM B
72 DD4 DRAM B Barramento de dados da DRAM
73 DD11 DRAM B
74 DD3 DRAM B
75 DD12 DRAM B
76 DD2 DRAM B
77 DD13 DRAM B
78 DD1 DRAM B
79 DD14 DRAM B
82 DD0 DRAM B Barramento de dados da DRAM
83 DD15 DRAM B
87 TX TX O Saída digital de áudio
88 GFS Monitor o Saída do detector de sincronismo de quadro bom (OK=alto)
90 WFCK Monitor O Pulso de escrita de quadro
91 RFCK Monitor O Pulso de referência de quadro
92 PLCK Monitor B Clock de recuperação de dados EFM
94 XO Clock O Saída do sinal de clock para o sistema
95 XI Clock I Entrada do sinal clock para o sistema (33.8688MHz)
97 EFMTRD Monitor B Saída de sinal EFM (latch) ou entrada de sinal EFM externo
99 RSTB MICOM I Entrada do sinal de reset do sistema
100 CK16M Function O XI (pino 95) clock de dispositivo (16.9344MHz)
101 IRQ MICOM O Requisição de interrupção para o microprocessador
102 SENSE MICOM O Monitor interno de status
104 MDAT7 MICOM B
105 MDAT6 MICOM B
106 MDAT5 MICOM B
107 MDAT4 MICOM B Barramento de dados do microprocessador
108 MDAT3 MICOM B
109 MDAT2 MICOM B
110 MDAT1 MICOM B
111 MDAT0 MICOM B
113 MWRB MICOM I Entrada de sinal de clock de escrita do microprocessador
114 MRDB MICOM I Entrada de sinal de clock de leitura do microprocessador
115 WA/T MICOM O Espera de acesso leitura/escrita do micro (espera=baixo)
116 DAB MICOM I Seleção de dados/endereços do micro (alto=dados baixo=end)
117 CSB MICOM I “Chip select” do mcroprocessador
118 DVDD6 Power S Alimentação para o circuito digital (5V)
120 DEMPHA Audio DAC O De-enfase (ON=alto)
121 FRSY MPEG O Saída do sincronismo de quadro
122 CK27M Clock I Entrada de clock do sistema para 26.16MHz
123 TDS MPEG O Topo do setor
124 WDCK MPEG O Clock de palavra de dados
125 DTER MPEG O Saída de erro de dados DVD
126 DATACK MPEG O Saída de sinal de reconhecimento de dados
127 STROBE MPEG O Saída de strobe de dados (clock)
128 DATREQ MPEG I Decodificador de requisição de dados A/V ou decod. de ROM
129 DVDD11 Power S Alimentação para o circuito digital
130 SDT7 MPEG B DVD DATA7 / Clock serial subcode (SBCK)
131 SDT6 MPEG O DVD DATA6/ Sincronismo de bloco subcode (S0S1)
132 SDT5 MPEG O DVD DATA5/ Sincronismo de quadro subcode (WFSY)
133 SDT4 MPEG O DVD DATA4/ Dados seriais subcode (SBDT)
134 SDT3 MPEG O DVD DATA3/ Sinal de erro CD DATA (C2P0)
135 SDT2 MPEG O DVD DATA2/ Bit-clock CD DATA (BLCK)
136 SDT1 MPEG O DVD DATA1/ CD DATA L/R Clock (LRCK)
137 SDT0 MPEG O DVD DATA0/ CD DATA bit-stream (CDATA)
139 PCD7 MPEG B CD DATA7/Entrada de teste pino 7
147 DVDD12 Power S Alimentação para o circuito digital 3.3V
148 MDOUT1 MICOM O Saída modo Data1 controlado pelo microprocessador
149 MDOUT0 MICOM O Saída modo Data0 controlado pelo microprocessador
150 PLLDFCT Monitor I Entrada de sinal de defeito de RF
151 SERLOCK Monitor O Sinal LOCK para servo
152 MON CLV O Saída de controle ON/OFF DO MOTOR Spindle
153 MDS CLV O Sinal de controle de velocidade do motor Spindle (3.3V digital)
154 MDP CLV O Sinal de controle de fase do motor Spindle (3.3V digital)
155 FOKB RF I Entrada de sinal de foco OK
156 DFCT RF I Entrada de detecção do sinal de defeito
157 MIRR RF I Entrada do sinal MIRROR (espelho)
158 VCOEXCK PLL I Clock externo do VCO
159 DVSS12 Power S Terra do circuito digital
160 DVSS10 Power S Terra do circuito digital
ZIC1 (ZIVA 4.1 A/V Decoder)
Pino Nome I/O Tensão de E/S Pino Nome I/O Tensão de E/S
1 RD/ I 3.3V 53 MDATA0 I/O 3.3V
2 R/W/ I 3.3V 54 MDATA1 I/O 3.3V
3 VDD_3.3 3.3V 55 VDD_3.3 3.3V
4 WAIT/ 3.3V 56 VSS GND
5 RESET/ I 3.3V 57 MDATA2 I/O 3.3V
6 VSS GND 58 MDATA3 I/O 3.3V
7 VDD_3.3 3.3V 59 MDATA4 I/O 3.3V
8 INT/ 3.3V 60 MDATA5 I/O 3.3V
9 NC O 61 MDATA6 I/O 3.3V
12 NC O 64 VDD_3.3 3.3V
13 VDD_2.5 2.5V 65 VSS GND
14 VSS GND 66 MDATA14 I/O 3.3V
15 NC O 67 VDD_2.5 2.5V
16 NC O 68 VSS GND
19 VSS 71 MDATA11 I/O 3.3V
20 VDD_3.3 3.3V 72 MDATA10 I/O 3.3V
21 VDATA0 O 3.3V 73 MDATA9 I/O 3.3V
22 VDATA1 O 3.3V 74 VDD_3.3 3.3V
23 VDATA2 O 3.3V 75 VSS GND
24 VDATA3 O 3.3V 76 MDATA8 I/O 3.3V
25 VDATA4 O 3.3V 77 LDQM O 3.3V
26 VDATA5 I 3,3V 78 SD-CLK O 3.3V
27 VDATA6 O 3,3V 79 CLKSEL I 3.3V
28 VDATA7 O 3,3V 80 MADDR9 O 3.3V
29 HSYNC/ I/O 3.3V 81 MADDR8 O 3.3V
30 VSYNC/ I/O 3.3V 82 VDD_3.3 3.3V
31 VSS GND 83 VSS GND
32 VDD_3.3 3.3V 84 MADDR7 O 3.3V
33 RESERVADO I 3.3V 85 MADDR6 O 3.3V
34 RESERVADO I 3.3V 86 MADDR5 O 3.3V
35 RESERVADO I 3.3V 87 VDD_2.5 2.5V
36 VDD_2.5 2.5 88 VSS GND
37 VSS GND 89 MADDR4 O 3.3V
38 RESERVADO I 3.3V 90 MWE/ O 3.3V
39 RESERVADO I 3.3V 91 SD-CAS/ O 3.3V
40 RESERVADO I 3.3V 92 VDD_3.3 3.3V
41 RESERVADO I 3.3V 93 VSS GND
42 RESERVADO I 3.3V 94 SD-RAS/ O 3.3V
43 PIO0 I/O 3.3V 95 SD-CS0/ O 3.3V
44 VSS GND 96 MADDR11 O 3.3V
45 VDD_3.3 3.3V 97 SD-BS/ O 3.3V
46 PIO1 I/O 3.3V 98 MADDR10 O 3.3V
47 PIO2 I/O 3.3V 99 MADDR0 O 3.3V
48 PIO3 I/O 3.3V 100 VDD_3.3 3.3V
49 PIO4 I/O 3.3V 101 VDD_3.3 3.3V
50 PIO5 I/O 3.3V 102 MADDR1 O 3.3V
51 PIO6 I/O 3.3V 103 MADDR2 O 3.3V
52 PIO7 I/O 3.3V 104 MADDR3 O GND ANALÓGICO

Pino Nome I/O Tensão de E/S Pino Nome I/O Tensão de E/S
105 RESERVADO 3.3V 157 A_VSS GND
106 NC 158 SYSCLK I 3.3V
107 NC 159 VCLK I 3.3V
108 RESERVADO I 3.3V 160 A_VDD 3.3V
109 NC 161 DVD-DATA0 I 3.3V
110 RESERVADO I 3.3V 162 DVD-DATA1 I 3.3V
111 RESERVADO 3.3V 163 DVD-DATA2 I 3.3V
112 RESERVADO I 3.3V 164 DVD-DATA3 I 3.3V
113 DAI-LRCLK I/O 3.3V 165 DVD-DATA4 I 3.3V
114 DAI-BCK I/O GND 166 VSS GND
115 VDD_3.3 3.3V 167 VDD_3.3 3.3V
116 VSS GND 168 DVD-DATA5 I 3.3V
117 DAI-DATA I/O 3.3V 169 DVD-DATA6 I 3.3V
118 DAI-DATA3 O 3.3V 170 DVD-DATA7 I 3.3V
119 DAI-DATA2 O 3.3V 171 VDACK I 3.3V
120 DAI-DATA1 O 3.3V 172 VREQUEST O 3.3V
121 DAI-DATA0 O 3.3V 173 VSTROBE I 3.3V
122 DA-LRCK O 3.3V 174 ERROR I 3.3V
123 VDD_3.3 3.3V 175 VDD_3.3 3.3V
124 VSS GND 176 RESERVADO GND
125 DA-XCK I/O 3.3V 177 VDD_3.3 3.3V
126 DA-BCK O 3.3V 178 VSS GND
127 DA-IEC O 3.3V 179 NC
128 VDD_2.5 2.5V 180 NC
129 VSS GND 181 NC
130 NC 182 HADDR0 I 3.3V
131 VSS_DAC GND 183 HADDR1 I 3.3V
132 VSS_VIDEO GND 184 HADDR2 I 3.3V
133 CVBS+SYNC O 3.3V 185 RESERVADO I 3.3V
134 VDD_DAC O 3.3V 186 RESERVADO I 3.3V
135 VDD_VIDEO 3.3V 187 RESERVADO I 3.3V
136 NC 188 VSS GND
137 VSS-DAC GND 189 VDD_2.5 O 2.5V
138 VSS_VIDEO 3.3V 190 RESERVADO I 3.3V
139 CVBS/G/Y O 3.3V 191 VSS GND
140 VDD_DAC 3.3V 192 VDD_3.3 3.3V
141 VDD_VIDEO 3.3V 193 RESERVADO I GND
142 NC 194 RESERVADO I 3.3V
143 VSS_DAC GND 195 RESERVADO I 3.3V
144 VSS_VIDEO GND 196 RESERVADO I 3.3V
145 Y/B/U O 3.3V 197 HDATA7 I/O 3.3V
146 VDD_DAC 3.3V 198 VSS GND
147 VDD_VIDEO 3.3V 199 HDATA6 I/O 3.3V
148 NC 200 HDATA5 I/O 3.3V
149 VSS_DAC GND 201 HDATA4 I/O 3.3V
150 VSS_VIDEO I/O GND 202 HDATA3 I/O 3.3V
151 C/R/V O 3.3V 203 HDATA2 I/O 3.3V
152 VDD_DAC 3.3V 204 VDD_3.3 3.3V
153 VDD_VIDEO 3.3V 205 VSS GND
154 VSS_RREF GND 206 HDATA1 I/O 3.3V
155 RREF O 3.3V 207 HDATA0 I/O 3.3V
156 VDD_REF 3.3V 208 CS/I I 3.3V

TROUBLESHOOTING

DIAGRAMA DE BLOCO DVD D-15/3
DIAGRAMA DE BLOCO DVD D-25/3

GUIA DA PCI PRINCIPAL
GUIA DA PCI JACK

DIAGRAMA DE CONEXÃO DVD D-15/3 / D-25/3
IDENTIFICAÇÃO DOS BLOCOS

ESQUEMA ELÉTRICO DA FONTE DE ALIMENTAÇÃO DVD D-15/3
ESQUEMA ELÉTRICO DA FONTE DE ALIMENTAÇÃO DVD D-25/3

ESQUEMA ELÉTRICO PRINCIPAL (MICOM / ZIVA 4.1) DVD D-15/3 / D-25/3
ESQUEMA ELÉTRICO DO SERVO DVD D-15/3 / D-25/3

ESQUEMA ELÉTRICO - FRONTAL MICOM / VFD DISPLAY DVD D-15/3 / D-25/3
ESQUEMA ELÉTRICO DE VÍDEO (SAÍDAS) DVD D-15/3 / D-25/3

ESQUEMA ELÉTRICO DE ÁUDIO DVD D-15/3 / D-25/3
VISTA EXPLODIDA DO CUBO DVD D-15/3
Lista de Materiais do Cubo

Vista Explodida Geral
MEC1 MECANISMO COMPLETO não fornecido
FRI1 FRISO vide GBS
1 PAINEL FRONTAL 041706001000D
2 COMPLEMENTO DO MECANISMO 690747002902V
101 TAMPA SUPERIOR 690812001000D
Cabo
CABO1 CABO DE FORÇA 180087001902V
Placas
PCI1764 PCI PRINCIPAL 041764001902D
PCI1565 PCI JACK 041565003902D

VISTA EXPLODIDA DO CUBO DVD D-25/3
Lista de Materiais do Cubo

Vista Explodida Geral
MEC1 MECANISMO COMPLETO não fornecido
FRI1 FRISO vide GBS
1 PAINEL FRONTAL 041706002000D
2 COMPLEMENTO DO MECANISMO 690747002902V
101 TAMPA SUPERIOR 690812001000D
Cabo
CABO1 CABO DE FORÇA 180087001902V
Placas
PCI1766 PCI PRINCIPAL 041766001902D
PCI1765 PCI JACK 041765001902D
VISTA EXPLODIDA DO MECANISMO DVD D-15/3 - D-25/3
Lista de Materiais do Mecanismo D-15/3 / D-25/3

Vista Explodida do Mecanismo
CABO24 CABO FLAT 24V 953482001901V
CORR1 CORREIA 953481001901V
M1 MOTOR SPINDLE 958932001901V
PIC1 UNIDADE ÓPTICA 958933001901V

LISTA DE MATERIAIS ELÉTRICOS DVD PLAYER D-15/3
ATENÇÃO: HCN1 CONECTOR FIO

OS COMPONENTES MARCADOS COM ESTE SÍMBOLO KSCN1 CONECTOR 14P
SÃO COMPONENTES DE SEGURANÇA E DEVEM SER PCN1 CONECTOR 8P
SUBSTITUÍDOS APENAS PELOS ORIGINAIS.
PCNS1 CONECTOR FIO
PCNS2 CONECTOR 2P
ACESSÓRIOS SVJ1 CONECTOR DIN S-VIDEO
CABO3 CABO S-VIDEO 182188001901D
CABO4 CABO AV (RCA 3 VIAS) 182007001901D CAPACITORES
CR1 CONTROLE REMOTO 560079001902D AC3 CC SMD 0,39nF 5% 50V
AC4 CC SMD 100nF +80% -20% 50V
BOBINAS / INDUTORES AC5 CC SMD 100nF +80% -20% 50V
AL1 BOBINA FERRITE AB 120OHM AC7 CC SMD 0,47nF 5% 50V
AL01 BOBINA FERRITE AB 120OHM AC9 CC SMD 100nF 10% 50V
AL02 BOBINA FERRITE AB 120OHM AC10 CC SMD 100nF +80% -20% 50V
FL1 INDUTOR AXIAL 10UH, 10% AC11 CC SMD 3,3nF 10% 50V
KL1 INDUTOR AXIAL 10UH, 10% AC15 CC SMD 0,47nF 5% 50V
PBD11 BOBINA FERRITE AA AC201 CC MLC-AXIAL 100nF +80% -20% 50V
PBS01 BOBINA FERRITE AA AC202 CC MLC-AXIAL 100nF +80% -20% 50V
PLS31 BOBINA CHOQUE 10UH AC203 CC SMD 10nF 10% 50V
RL3 INDUTOR SMD 10UH, 10% AC204 CC SMD 10nF 10% 50V
RL11 BOBINA FERRITE AB 120OHM AC401 CC SMD 2,2nF 10% 50V
ZL2 BOBINA FERRITE AB 120OHM AC402 CC SMD 0,39nF 10% 50V
ZL10 INDUTOR SMD 10UH, 10% AC408 CC SMD 1,2nF 10% 50V
ZL14 BOBINA FERRITE AB 220OHM AC413 CC SMD 100nF 10% 50V
ZL15 BOBINA FERRITE AB 220OHM ACC2 CC SMD 0,22nF 5% 50V
ZR35 BOBINA FERRITE AB 47OHM AE3 CE 22uF 20% 16V
VL1 INDUTOR AXIAL 10UH, 10% AE6 CE 22uF 20% 16V
W226 INDUTOR AXIAL 10UH, 10% AE9 CE 22uF 20% 16V
AE21 CE 47uF 20% 16V
CABOS / CONECTORES AE22 CE 47uF 20% 16V
AVJ1 JACK RCA 3P (AZ/VM/VD) AE51 CE 47uF 20% 25V
AVJ2 JACK RCA 3P (VM/BR/AM) AE52 CE 100uF 20% 25V
AVJ4 JACK RCA 1P (PR) AE201 CE 1uF 20% 50V
AVJ5 CONECTOR ÓPTICO AE401 CE 22uF 20% 16V
CABO22 CABO FLAT 22V AE402 CE 22uF 20% 16V
CABO35 CABO FLAT 35V 959321001901V AE403 CE 22uF 20% 16V
CN1 CONECTOR 35P AE406 CE 10uF 20% 16V
DCN1 CONECTOR 24P AE02 CE 47uF 20% 16V
DCN2 CONECTOR 13P DC1 CC SMD 100nF 10% 16V
FCN1 CONECTOR 3P FC4 CC MLC-AXIAL 100nF +80% -20% 50V
OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

FC6 CC MLC-AXIAL 100nF +80% -20% 50V MC16 CC SMD 10nF 10% 50V
FC7 CC MLC-AXIAL 10nF 30% 16V MC17 CC SMD 10nF 10% 50V
FC8 CC MLC-AXIAL 220pF 10% 50V MC18 CC SMD 100nF 10% 16V
FC15 CC MLC-AXIAL 100nF +80% -20% 50V PC1 CC SMD 10nF 10% 50V
FC16 CC MLC-AXIAL 1nF 10% 50V PC2 CC SMD 10nF 10% 50V
FC21 CC SMD 100nF +80% -20% 50V PC3 CC SMD 10nF 10% 50V
FC23 CC MLC-AXIAL 220pF 10% 50V PC4 CC SMD 10nF 10% 50V
FE1 CE 22uF 20% 16V PCD01 CC 100pF 10% 400V
FE5 CE 47uF 20% 16V PCD02 CC 2,2nF 20% 400V
FE8 CE 47uF 20% 16V PCD11 C FILM MPEF 10nF 10% 630V
FE9 CE 47uF 20% 16V PCD12 CC DISC 1nF 10% 1KV
FE10 CE 22uF 20% 16V PCF01 C FILM 100nF 20% 275V
GE1 CE 47uF 20% 25V PCF13 CC DISC 22nF 5% 50V
GE2 CE 47uF 20% 25V PCS03 CC 100pF 10% 400V
GE41 CE 47uF 20% 25V PCS32 C FILM PEF 100nF 5% 50V
GE42 CE 47uF 20% 25V PE1 CE 100uF 20% 16V
HC1 CC MLC-AXIAL 100nF +80% -20% 50V PE2 CE 100uF 20% 16V
HC3 CC SMD 100nF +80% -20% 50V PE4 CE 100uF 20% 16V
HC7 CC SMD 0,075nF 5% 50V PE6 CE 100uF 20% 16V
HC8 CC SMD 0,075nF 5% 50V PEE31 CE 100uF 20% 25V
HC21 CC SMD 100nF +80% -20% 50V PEF10 CE 82uF 20% 400V
HC41 CC MLC-AXIAL 100nF +80% -20% 50V PES31 CE 100uF 20% 25V
JC1 CC SMD 100nF +80% -20% 50V PES33 CE 1000uF 20% 16V
JC3 CC MLC-AXIAL 10nF 30% 16V PES35 CE 47uF 20% 50V
JC5 CC MLC-AXIAL 100nF +80% -20% 50V PES37 CE 220uF 20% 10V
MC1 CC SMD 10nF 10% 50V PES51 CE 330uF 20% 25V
MC3 CC SMD 0,022nF 5% 50V PES53 CE 100uF 20% 25V
MC8 CC SMD 10nF 10% 50V PRC1 CC SMD 100nF 10% 16V
MC11 CC SMD 0,022nF 5% 50V PRC4 CC SMD 100nF 10% 16V

*IMPORTANTE: VIDE VISTAS EXPLODIDAS - CUBO, MECANISMO E PAINEL FRONTAL, PARA EFETUAR CONSULTAS
OU VISUALIZAR AS RESPECTIVAS LISTAS DE MATERIAIS.
PRC8 CC SMD 100nF 10% 16V SC2 CC SMD 100nF 10% 16V
PRC9 CC SMD 100nF 10% 16V SC7 CC SMD 820pF 10% 50V
PRC13 CC SMD 100nF 10% 16V SC11 CC SMD 3,3nF 10% 50V
PRC16 CC SMD 100nF 10% 16V SC13 CC SMD 470nF +80% -20% 16V
PRC17 CC SMD 6n8F 10% 50V SC14 CC SMD 10nF 10% 50V
PRE1 CE 10uF 20% 16V SC17 CC SMD 0,68nF 10% 50V
RC1 CC SMD 220nF +80% -20% 25V SC18 CC SMD 100nF 10% 16V
RC2 CC SMD 100nF 10% 16V SC19 CC SMD 22nF 10% 50V
RC5 CC SMD 100nF 10% 16V SC23 CC SMD 2,2nF 10% 50V
RC19 CC SMD 220nF +80% -20% 25V SC33 CC SMD 0,027nF 5% 50V
RC20 CC SMD 0,1nF 5% 50V SC34 CC SMD 0,027nF 5% 50V
RC31 CC SMD 0,1nF 5% 50V SC42 CC SMD 10nF 10% 50V
RC38 CC SMD 1n5F 10% 50V SC48 CC SMD 10nF 10% 50V
RE1 CE 10uF 20% 16V SC51 CC SMD 100nF 10% 16V
RE12 CE 22uF 20% 16V SC54 CC SMD 820pF 10% 50V
SC1 CC SMD 1,5nF 10% 50V SC62 CC SMD 100nF 10% 16V

SC63 CC SMD 100nF 10% 16V ZC66 CC SMD 10nF 10% 50V
SC90 CC SMD 47nF 10% 25V ZC67 CC SMD 10nF 10% 50V
SE1 CE 100uF 20% 16V ZC68 CC SMD 10nF 10% 50V
SE4 CE 10uF 20% 16V ZC78 CC SMD 0,022nF 5% 50V
SE6 CE 4,7uF 20% 16V ZC81 CC SMD 0,033nF 5% 50V
SE10 CE 47uF 20% 16V ZE30 CE 100uF 20% 16V
SE11 CE 10uF 20% 16V ZE34 CE 10uF 20% 16V
ZC1 CC SMD 10nF 10% 50V ZE36 CE 10uF 20% 16V
ZC3 CC SMD 10nF 10% 50V VC1 CC SMD 100nF +80% -20% 50V
ZC4 CC SMD 0,022nF 5% 50V VC2 CC SMD 100nF +80% -20% 50V
ZC9 CC SMD 10nF 10% 50V VC11 CC SMD 10nF 10% 50V
ZC11 CC SMD 10nF 10% 50V VC13 CC MLC-AXIAL 100nF +80% -20% 50V
ZC15 CC SMD 10nF 10% 50V VE1 CE 100uF 20% 16V
ZC41 CC SMD 10nF 10% 50V
ZC42 CC SMD 10nF 10% 50V CHAVES
ZC43 CC SMD 100nF 10% 50V SW1 CHAVE MICRO (12V DC)
ZC50 CC SMD 10nF 10% 50V CIRCUITOS INTEGRADOS
ZC51 CC SMD 10nF 10% 50V AIC3 CI M74HCU04 959326001901V
ZC56 CC SMD 10nF 10% 50V AIC4 CI CONVERSOR D/A PCM 1742KE 953673001901V
ZC58 CC SMD 1nF 10% 50V AOP1 CI AMP. OPERACIONAL BA4560 959337001901V
ZC59 CC SMD 100nF 10% 16V FIC1 CI MICROCONT. GMS81C2020 953712001901V
ZC60 CC SMD 0,027nF 5% 50V FIC7 CI DETECTOR KA7545 959355001901V
ZC62 CC SMD 0,027nF 5% 50V HOP1 CI AMP. OPERACIONAL BA4560 959337001901V

MIC1 CI MICROCONT. TMP 91C829F 953667001901V PDL55 DIODO 1N4148
MIC2 CI M27C801(EPROM D-15/3) 953711001901V PDS01 DIODO RETIF. 1T5
MIC4 CI KS24C02(EEPROM) 959330001901V PDS02 DIODO RETIF. 1T5
MIC5 CI TC7SET08 (CMOS) PDS03 DIODO RETIF. 1T5
MIC6 CI 7S32 (CMOS) PDS04 DIODO RETIF. 1T5
MIC7 CI TC7SET00 PDS11 DIODO RETIF. UF4007, 1KV, 1A
PIC1 CI REGULADOR MN1563 953628001901V PDS31 DIODO RETIF. F1T4, 400V, 1A
PIC2 CI REGULADOR MM1561J PDS32 DIODO RETIF. UG2D, 200V, 2A
PICS2 CI KA431Z 170011001902V PDS33 DIODO RETIF. 60V, 3A, AXIAL
PICS3 CI REGULADOR VOLT. AN7812 171001663000D PDS34 DIODO RETIF. 60V, 3A, AXIAL
PICS4 CI REGULADOR VOLT. KA7808 PDS36 DIODO RETIF. F1T4, 400V, 1A
PICS5 CI REGULADOR VOLT. 3RD13 959908001901V PDS51 DIODO 1N4148
PRIC1 CI 5LR010X01 PDS52 DIODO RETIF. 1N4004, 400V, 1A
PRIC2 CI 74VHCT125A PDS53 DIODO 1N4148
RIC1 CI KS1462B(ASIC) 959350001901V PZE31 DIODO ZENER MTZJ12B
SIC1 CI KS1454 (ASIC) 959349001901V PZS51 DIODO ZENER MTZJ5,1B
SIC2 CI DRAM M11B416C256A 170316001902V ZD1 DIODO RETIFICADOR 1SR154 / 400V
SIC3 CI MOTOR DRIVE KA3017 959312001901V
SIC4 CI TC7SET08 (CMOS LOGIC) 959333001901V DISPLAY
ZIC1 CI DECODER ZIVA4.1 959316001901V VFD1 VF DISPLAY
ZIC2 CI DRAM 4S641632 953629001901V
ZIC4 CI M74HCU04 959326001901V FILTROS
VIC1 CI VIDEO MM1567A 953680001901V AL201 FILTRO EMI 50V 0,5A 220pF
PLF01 FILTRO LINHA – RUÍDO; 400uH
CRISTAIS PLS31 FILTRO LINHA – RUÍDO; 20mH
FY1 RESSONADOR CERAMICO 4MHZ
MY1 RESSONADOR CERAMICO 20MHZ FOTODIODO / SENSOR
SY1 CRISTAL 33,8688MHZ FEYE FOTOSENSOR(GP1U281Q) 959347001901V
ZY1 CRISTAL 27MHZ 250008001902V PICS1 FOTOACOPLADOR 959966001901V
DIODOS FUSÍVEL
AD1 DIODO(ARRAY) DAN202K, 80V, 100mA PFD01 FUSÍVEL 1A 250V 281001002010D
AD2 DIODO(ARRAY) DAN202K, 80V, 100mA PRE32 FUSÍVEL 1A 50V
AD51 DIODO(ARRAY) DAN202K, 80V, 100mA
AD54 DIODO 1N4148 LED
AD55 DIODO 1N4148 LED54 LED VERMELHO
DD1 DIODO(ARRAY) DAP202K, 80V, 100mA
DD2 DIODO 1N4148 RESISTORES
FD7 DIODO 1N4148 AR1 RES SMD 1,8KOHM 5% 1/10W
FD9 DIODO ZENER MTZ3,9B AR2 RES SMD 1,8KOHM 5% 1/10W
GD1 DIODO 1N4148 AR4 RES SMD 10KOHM 5% 1/10W
GD3 DIODO 1N4148 AR14 RES SMD 4,7KOHM 5% 1/10W
GD4 DIODO 1N4148 AR15 RES SMD 200OHM 5% 1/10W
GZD1 DIODO ZENER MTZ3,9B AR16 RES SMD 4,7KOHM 5% 1/10W
KD1 DIODO 1N4148 AR17 RES SMD 200OHM 5% 1/10W
KD2 DIODO 1N4148 AR18 RES SMD 4,7KOHM 5% 1/10W
PDD35 DIODO RETIF. F1T4, 400V, 1A AR19 RES SMD 4,7KOHM 5% 1/10W
PDE31 DIODO 1N4148 AR21 RES SMD 10KOHM 5% 1/10W
PDF01 DIODO RETIF. 1T5 AR24 RES CARBON 220OHM 5% 1/8W
PDF13 DIODO RETIF. F1T4, 400V, 1A AR25 RES CARBON 220OHM 5% 1/8W
PDL51 DIODO 1N4148 AR26 RES CARBON 1KOHM 5% 1/8W
PDL52 DIODO 1N4148 AR28 RES SMD 4,7KOHM 5% 1/10W

AR29 RES SMD 200OHM 5% 1/10W FR22 RES CARBON 100KOHM 5% 1/8W
AR30 RES SMD 4,7KOHM 5% 1/10W FR23 RES CARBON 3KOHM 5% 1/8W
AR31 RES SMD 200OHM 5% 1/10W FR24 RES CARBON 3KOHM 5% 1/8W
AR33 RES SMD 4,7KOHM 5% 1/10W FR28 RES CARBON 470OHM 5% 1/8W
AR35 RES SMD 10KOHM 5% 1/10W FR29 RES CARBON 10KOHM 5% 1/8W
AR38 RES CARBON 220OHM 5% 1/8W FR43 RES CARBON 47OHM 5% 1/8W
AR39 RES CARBON 220OHM 5% 1/8W FR44 RES SMD 1KOHM 5% 1/10W
AR40 RES CARBON 1KOHM 5% 1/8W FR45 RES CARBON 1KOHM 5% 1/8W
AR54 RES SMD 1KOHM 5% 1/10W FR51 RES SMD 10KOHM 5% 1/10W
AR201 RES CARBON 330OHM 5% 1/8W FR55 RES CARBON 10KOHM 5% 1/8W
AR406 RES CARBON 8,2KOHM 5% 1/8W FR61 RES SMD 10KOHM 5% 1/10W
DR1 RES SMD 10KOHM 5% 1/16W FR72 RES CARBON 10KOHM 5% 1/8W
DR3 RES SMD 220OHM 5% 1/16W FR74 RES CARBON 10KOHM 5% 1/8W
DR6 RES SMD 220OHM 5% 1/16W FR103 RES SMD 100KOHM 5% 1/10W
FKR1 RES CARBON 10KOHM 5% 1/8W FR106 RES SMD 100KOHM 5% 1/10W
FRA1 RES NETWORK 51KOHM 5% 1/8W FR191 RES CARBON 6,8KOHM 5% 1/8W
FRA2 RES NETWORK 51KOHM 5% 1/8W FR201 RES CARBON 10KOHM 5% 1/8W
FR1 RES CARBON 100OHM 5% 1/8W FR281 RES CARBON 100KOHM 5% 1/8W
FR3 RES CARBON 100OHM 5% 1/8W GHR1 RES CARBON 10KOHM 5% 1/8W
FR3S RES CARBON 10KOHM 5% 1/8W GHR50 RES CARBON 10KOHM 5% 1/8W
FR4 RES CARBON 100OHM 5% 1/8W GR1 RES CARBON 10KOHM 5% 1/8W
FR07 RES CARBON 10KOHM 5% 1/8W GR6 RES CARBON 10KOHM 5% 1/8W
FR8 RES SMD 100KOHM 5% 1/10W GR7 RES CARBON 10KOHM 5% 1/8W
FR10 RES CARBON 100OHM 5% 1/8W GR8 RES SMD 10KOHM 5% 1/10W
FR20 RES CARBON 3KOHM 5% 1/8W HR2 RES CARBON 15KOHM 5% 1/8W

HR5 RES CARBON 330KOHM 5% 1/8W KR30K RES CARBON 680OHM 5% 1/8W
HR6 RES CARBON 10KOHM 5% 1/8W KR32K RES SMD 1KOHM 5% 1/10W
HR9 RES SMD 0OHM 5% 1/10W KR33K RES SMD 22KOHM 5% 1/10W
HR10 RES SMD 0OHM 5% 1/10W MR1 RES SMD 10KOHM 5% 1/16W
HR26 RES SMD 0OHM 5% 1/10W MR2 RES SMD 100OHM 5% 1/16W
HR29 RES SMD 0OHM 5% 1/10W MR3 RES SMD 4K7OHM 5% 1/16W
HR44 RES CARBON 10KOHM 5% 1/8W MR4 RES SMD 100OHM 5% 1/16W
HR45 RES CARBON 15KOHM 5% 1/8W MR6 RES SMD 10KOHM 5% 1/16W
KHR1 RES SMD 22KOHM 5% 1/10W MR9 RES SMD 100OHM 5% 1/16W
KHR24 RES CARBON 220KOHM 5% 1/8W MR13 RES SMD 100OHM 5% 1/16W
KHR31 RES SMD 220OHM 5% 1/10W MR15 RES SMD 100OHM 5% 1/16W
KR1 RES SMD 470OHM 5% 1/10W MR16 RES SMD 10KOHM 5% 1/16W
KR1K RES SMD 470OHM 5% 1/10W MR17 RES SMD 10KOHM 5% 1/16W
KR2 RES CARBON 22KOHM 5% 1/8W MR18 RES SMD 10KOHM 5% 1/16W
KR2K RES SMD 470OHM 5% 1/10W MR19 RES SMD 4K7OHM 5% 1/16W
KR3 RES CARBON 22KOHM 5% 1/8W MR20 RES SMD 4K7OHM 5% 1/16W
KR3K RES SMD 10KOHM 5% 1/10W MR21 RES SMD 4K7OHM 5% 1/16W
KR4 RES SMD 22KOHM 5% 1/10W MR23 RES SMD 10KOHM 5% 1/16W
KR4K RES SMD 10KOHM 5% 1/10W MR25 RES SMD 10KOHM 5% 1/16W
KR5 RES CARBON 220OHM 5% 1/8W MR26 RES SMD 4K7OHM 5% 1/16W
KR6 RES SMD 220OHM 5% 1/10W MR28 RES SMD 4K7OHM 5% 1/16W
KR6K RES SMD 3,3KOHM 5% 1/10W MR29 RES SMD 4K7OHM 5% 1/16W
KR10K RES CARBON 2,2KOHM 5% 1/8W MR33 RES SMD 4K7OHM 5% 1/16W
KR11K RES SMD 3,3KOHM 5% 1/10W PRC19 RES SMD 0OHM 5% 1/16W
KR12K RES SMD 56KOHM 5% 1/10W PRD12 RES OX.-MET. 100OHM 5% 2W
KR13K RES SMD 10KOHM 5% 1/10W PRD31 RES CARBON 1,2KOHM 5% 1/8W
KR14K RES SMD 22KOHM 5% 1/10W PRD32 RES CARBON 330OHM 5% 1/8W
KR15K RES SMD 10KOHM 5% 1/10W PRE31 RES CARBON 100OHM 5% 1/8W
KR16K RES SMD 8,2KOHM 5% 1/10W PRF01 RES COMP. 1MOHM 10% 1/2W
KR17K RES SMD 4,7KOHM 5% 1/10W PRF10 RES CEMENT 2,7OHM 10% 2W
KR18K RES SMD 10KOHM 5% 1/10W PRF11 RES CARBON 47KOHM 5% 1/4W
KR21 RES CARBON 22KOHM 5% 1/8W PRF14 RES CARBON 750KOHM 5% 1/8W
KR21K RES SMD 4,7KOHM 5% 1/10W PRF15 RES CARBON 1MOHM 5% 1/2W
KR22 RES CARBON 22KOHM 5% 1/8W PRF16 RES CARBON 200OHM 5% 1/8W
KR22K RES SMD 4,7KOHM 5% 1/10W PRF17 RES CARBON 3,3KOHM 5% 1/8W
KR24K RES SMD 100KOHM 5% 1/10W PRF20 RES OX.-MET. 33OHM 5% 2W
KR26K RES CARBON 10KOHM 5% 1/8W PRL51 RES CARBON 2,2KOHM 5% 1/8W
KR27 RES CARBON 22KOHM 5% 1/8W PRL52 RES CARBON 10KOHM 5% 1/8W
KR28 RES SMD 22KOHM 5% 1/10W PRL53 RES CARBON 2,2KOHM 5% 1/8W
KR28K RES SMD 390KOHM 5% 1/10W PRL54 RES CARBON 10KOHM 5% 1/8W
KR29K RES SMD 220OHM 5% 1/10W PRL55 RES CARBON 10KOHM 5% 1/8W

PRL56 RES CARBON 2,2KOHM 5% 1/8W RR33 RES SMD 100KOHM 5% 1/16W
PRL57 RES CARBON 100KOHM 5% 1/8W RR34 RES SMD 6,8KOHM 5% 1/16W
PRL58 RES CARBON 2,2KOHM 5% 1/8W RR36 RES SMD 910KOHM 5% 1/16W
PRR1 RES SMD 1KOHM 5% 1/16W RR42 RES SMD 5,6KOHM 5% 1/16W
PRR2 RES SMD 8K2OHM 5% 1/16W SR1 RES SMD 13KOHM 5% 1/16W
PRR4 RES SMD 56KOHM 5% 1/16W SR3 RES SMD 0OHM 5% 1/16W
PRR5 RES SMD 360OHM 5% 1/16W SR4 RES SMD 1KOHM 5% 1/16W
PRR10 RES SMD 2K2OHM 5% 1/16W SR10 RES SMD 330OHM 5% 1/16W
PRR23 RES SMD 1KOHM 5% 1/16W SR20 RES SMD 910KOHM 5% 1/16W
PRS11 RES OX.-MET. 47KOHM 5% 2W SR25 RES SMD 20KOHM 5% 1/16W
PRS31 RES CARBON 1OHM 5% 1/8W SR27 RES SMD 15KOHM 5% 1/16W
PRS32 RES CARBON 1KOHM 5% 1/8W SR29 RES SMD 2,2KOHM 5% 1/16W
PRS33 RES MET. 3KOHM 1% 1/8W SR30 RES SMD 2,2KOHM 5% 1/16W
PRS34 RES MET. 2,2KOHM 1% 1/8W SR31 RES SMD 2,2KOHM 5% 1/16W
PRS54 RES CARBON 2,2KOHM 5% 1/8W SR32 RES SMD 2,2KOHM 5% 1/16W
PRS56 RES CARBON 1KOHM 5% 1/8W SR44 RES SMD 1MOHM 5% 1/16W
R1 RES SMD 12KOHM 5% 1/16W SR48 RES SMD 1KOHM 5% 1/16W
R2 RES SMD 2KOHM 5% 1/16W SR49 RES SMD 100OHM 5% 1/16W
RR1 RES SMD 12KOHM 5% 1/16W SR55 RES SMD 100OHM 5% 1/16W
RR4 RES SMD 8,2KOHM 5% 1/16W SR58 RES SMD 3,3KOHM 5% 1/16W
RR7 RES SMD 470OHM 5% 1/16W SR60 RES SMD 3,3KOHM 5% 1/16W
RR8 RES SMD 10OHM 5% 1/8W SR61 RES SMD 470KOHM 5% 1/16W
RR10 RES SMD 10OHM 5% 1/8W SR68 RES SMD 1OHM 5% 1/4W
RR12 RES SMD 100KOHM 5% 1/16W SR69 RES SMD 27KOHM 5% 1/16W
RR21 RES SMD 12KOHM 5% 1/16W SR74 RES SMD 4,7KOHM 5% 1/16W

VJ1 RES SMD 0OHM 5% 1/10W ZR96 RES SMD 1KOHM 5% 1/16W
VJ2 RES SMD 0OHM 5% 1/10W
VJ3 RES SMD 0OHM 5% 1/10W TRANSFORMADOR
VJ4 RES SMD 0OHM 5% 1/10W PTD1 TRANSFORMADOR 953713001901V
VJ8 RES SMD 0OHM 5% 1/10W
VL1 RES SMD 0OHM 5% 1/10W TRANSISTORES
VR11 RES CARBON 75OHM 5% 1/8W AQ1 TRT DIGITAL KSC 945, NPN, 250mW
VR13 RES CARBON 75OHM 5% 1/8W AQ4 TRT DIGITAL 200MW, NPN, 22K/22K
VR14 RES CARBON 75OHM 5% 1/8W AQ5 TRT DIGITAL KSR 2103, PNP (SMD)
VR21 RES SMD 75OHM 5% 1/10W AQ51 TRT DIGITAL 200MW, NPN, 22K/22K
VR22 RES SMD 75OHM 5% 1/10W AQ52 TRT DIGITAL KSR 2103, PNP (SMD)
VR121 RES CARBON 220OHM 5% 1/10W AQ55 TRT SINAL KSA 812, PNP
VR123 RES CARBON 10KOHM 5% 1/10W FQ1 TRT SINAL KSC 1623
ZC61 RES SMD 0OHM 5% 1/16W FQ54 TRT DIGITAL KSC 945, NPN, 250mW
ZL5 RES SMD 240OHM 5% 1/10W DQ1 TRT SINAL KSC 1623
ZR2 RES SMD 33OHM 5% 1/16W DQ2 TRT SINAL KSC 1623
ZR4 RES SMD 33OHM 5% 1/16W KQ1 TRT DIGITAL KSR 2103, PNP (SMD)
ZR5 RES SMD 33OHM 5% 1/16W KQ2 TRT SINAL KSC 1623
ZR6 RES SMD 75OHM 1% 1/16W KQ3 TRT DIGITAL KSR 1103(SMD)
ZR7 RES SMD 75OHM 1% 1/16W KQ3K TRT DIGITAL 200MW, NPN, 22K/22K
ZR8 RES SMD 75OHM 1% 1/16W PQE31 TRT SINAL KSC 2328A, NPN
ZR9 RES SMD 75OHM 1% 1/16W PQL51 TRT DIGITAL KSR 2001, PNP
ZR10 RES SMD 0OHM 5% 1/16W PQL52 TRT SINAL KTC 3202, NPN
ZR23 RES SMD 1KOHM 5% 1/16W PQL56 TRT DIGITAL KSR 2101, PNP
ZR27 RES SMD 4,7KOHM 5% 1/16W PQL57 TRT DIGITAL KSR 1101, NPN
ZR28 RES SMD 4,7KOHM 5% 1/16W PQL58 TRT SINAL KSA 733, PNP
ZR29 RES SMD 1KOHM 5% 1/16W PQS55 TRT DIGITAL KSR 2001, PNP 953679001901V
ZR68 RES SMD 1KOHM 5% 1/16W PQS56 TRT DIGITAL KSR 1003, NPN 955127001901D
ZR69 RES SMD 1KOHM 5% 1/16W PQS57 TRT SINAL KSC 2328A, NPN 953714001901V
ZR70 RES SMD 1KOHM 5% 1/16W PQS58 TRT SINAL KSC 2328A, NPN 953714001901V
ZR72 RES SMD NET 100OHM 5% 63mW PRQ1 TRT SINAL KSC 1623
ZR73 RES SMD 1KOHM 5% 1/16W RQ1 TRT SINAL KSA 1182, PNP
ZR74 RES SMD 100OHM 5% 1/16W RQ2 TRT SINAL KSA 1182, PNP
ZR75 RES SMD 75OHM 1% 1/16W RQ3 TRT DIGITAL 200MW, NPN, 22K/22K
ZR76 RES SMD 75OHM 1% 1/16W SQ1 TRT DIGITAL KSR 2103, PNP
ZR77 RES SMD 75OHM 1% 1/16W
ZR78 RES SMD 75OHM 1% 1/16W VARISTOR
ZR79 RES SMD 1,18KOHM 1% 1/10W PVA1 VARISTOR 470V 2500A 959970001901V
ZR84 RES SMD 1KOHM 5% 1/16W VR1 VR SMD 10KOHM 25% 1/20W
ZR86 RES SMD 1KOHM 5% 1/16W
ZR89 RES SMD 1MOHM 5% 1/16W

LISTA DE MATERIAIS ELÉTRICOS DVD PLAYER D-25/3
KSCN1 CONECTOR 14P
ATENÇÃO:
PCN1 CONECTOR 8P
OS COMPONENTES MARCADOS COM ESTE SÍMBOLO
SÃO COMPONENTES DE SEGURANÇA E DEVEM SER PCNS1 CONECTOR FIO
SUBSTITUÍDOS APENAS PELOS ORIGINAIS. PCNS2 CONECTOR 2P
SVJ1 CONECTOR DIN S-VIDEO
ACESSÓRIOS
CABO3 CABO S-VIDEO 182188001901D CAPACITORES
CABO4 CABO AV (RCA 3 VIAS) 182007001901D AC3 CC SMD 0,39nF 5% 50V
CR1 CONTROLE REMOTO 560079001902D AC4 CC SMD 100nF +80% -20% 50V
AC5 CC SMD 100nF +80% -20% 50V
BOBINAS / INDUTORES AC7 CC SMD 0,47nF 5% 50V
AL2 BOBINA FERRITE AB 120OHM AC9 CC SMD 100nF 10% 50V
AL01 BOBINA FERRITE AB 120OHM AC10 CC SMD 100nF +80% -20% 50V
KL1 INDUTOR AXIAL 10UH, 10% AC201 CC MLC-AXIAL 100nF +80% -20% 50V
PBD11 BOBINA FERRITE AA AC202 CC MLC-AXIAL 100nF +80% -20% 50V
PBS01 BOBINA FERRITE AA AC203 CC SMD 10nF 10% 50V
PLS31 BOBINA CHOQUE 10UH AC204 CC SMD 10nF 10% 50V
RL3 INDUTOR SMD 10UH, 10% AC401 CC SMD 2,2nF 10% 50V
RL11 BOBINA FERRITE AB 120OHM AC402 CC SMD 0,39nF 10% 50V
ZL13 BOBINA FERRITE AB 220OHM AC413 CC SMD 100nF 10% 50V
ZL16 BOBINA FERRITE AB 220OHM AE3 CE 22uF 20% 16V
ZR35 BOBINA FERRITE AB 47OHM AE6 CE 22uF 20% 16V
VL1 INDUTOR AXIAL 10UH, 10% AE9 CE 22uF 20% 16V
W226 INDUTOR AXIAL 10UH, 10% AE21 CE 47uF 20% 16V
AE22 CE 47uF 20% 16V
CABOS / CONECTORES AE51 CE 47uF 20% 25V
AVJ1 JACK RCA 3P (AZ/VM/VD) AE52 CE 100uF 20% 25V
AVJ2 JACK RCA 3P (VM/BR/AM) AE201 CE 1uF 20% 50V
AVJ4 JACK RCA 1P (PR) AE401 CE 22uF 20% 16V
AVJ5 CONECTOR ÓPTICO AE402 CE 22uF 20% 16V
CABO22 CABO FLAT 22V AE403 CE 22uF 20% 16V
CABO35 CABO FLAT 35V 959321001901V AE406 CE 10uF 20% 16V
DCN3 CONECTOR 5P FC4 CC MLC-AXIAL 100nF +80% -20% 50V
FCN1 CONECTOR 3P FC6 CC MLC-AXIAL 100nF +80% -20% 50V
HCN1 CONECTOR FIO FC7 CC MLC-AXIAL 10nF 30% 16V

FC8 CC MLC-AXIAL 220pF 10% 50V MC18 CC SMD 100nF 10% 16V
FC21 CC SMD 100nF +80% -20% 50V PC3 CC SMD 10nF 10% 50V
FE1 CE 22uF 20% 16V PCD01 CC 100pF 10% 400V
FE8 CE 47uF 20% 16V PCD11 C FILM MPEF 10nF 10% 630V
FE9 CE 47uF 20% 16V PCD12 CC DISC 1nF 10% 1KV
GE1 CE 47uF 20% 25V PCF13 CC DISC 22nF 5% 50V
GE2 CE 47uF 20% 25V PCS03 CC 100pF 10% 400V
GE41 CE 47uF 20% 25V PCS32 C FILM PEF 100nF 5% 50V
GE42 CE 47uF 20% 25V PE1 CE 100uF 20% 16V
HC7 CC SMD 0,075nF 5% 50V PE6 CE 100uF 20% 16V
HC8 CC SMD 0,075nF 5% 50V PEE31 CE 100uF 20% 25V
JC3 CC MLC-AXIAL 10nF 30% 16V PES35 CE 47uF 20% 50V
JC5 CC MLC-AXIAL 100nF +80% -20% 50V PES37 CE 220uF 20% 10V
MC11 CC SMD 0,022nF 5% 50V PRC4 CC SMD 100nF 10% 16V

PRC16 CC SMD 100nF 10% 16V SC13 CC SMD 470nF +80% -20% 16V
PRC17 CC SMD 6n8F 10% 50V SC14 CC SMD 10nF 10% 50V
PRE1 CE 10uF 20% 16V SC17 CC SMD 0,68nF 10% 50V
RC19 CC SMD 220nF +80% -20% 25V SC33 CC SMD 0,027nF 5% 50V
RC20 CC SMD 0,1nF 5% 50V SC34 CC SMD 0,027nF 5% 50V
RC38 CC SMD 1n5F 10% 50V SC48 CC SMD 10nF 10% 50V
RE12 CE 22uF 20% 16V SC54 CC SMD 820pF 10% 50V
SC1 CC SMD 1,5nF 10% 50V SC62 CC SMD 100nF 10% 16V
SC2 CC SMD 100nF 10% 16V SC63 CC SMD 100nF 10% 16V
SC7 CC SMD 820pF 10% 50V SC90 CC SMD 47nF 10% 25V

SE4 CE 10uF 20% 16V ZC78 CC SMD 0,022nF 5% 50V
SE10 CE 47uF 20% 16V ZE30 CE 100uF 20% 16V
SE11 CE 10uF 20% 16V ZE34 CE 10uF 20% 16V
ZC9 CC SMD 10nF 10% 50V VC11 CC SMD 10nF 10% 50V
ZC42 CC SMD 10nF 10% 50V CHAVES
ZC50 CC SMD 10nF 10% 50V CIRCUITOS INTEGRADOS
ZC51 CC SMD 10nF 10% 50V AIC3 CI M74HCU04 959326001901V
ZC56 CC SMD 10nF 10% 50V AIC4 CI CONVERSOR D/A PCM 1742KE 953673001901V
ZC58 CC SMD 1nF 10% 50V AOP1 CI AMP. OPERACIONAL BA4560 959337001901V
ZC59 CC SMD 100nF 10% 16V FIC1 CI MICROCONT. GMS81C2020 953717001901D
ZC60 CC SMD 0,027nF 5% 50V FIC7 CI DETECTOR KA7545 959355001901V
ZC66 CC SMD 10nF 10% 50V MIC1 CI MICROCONT. TMP 91C829F 953667001901V
ZC67 CC SMD 10nF 10% 50V MIC2 CI M27C801(EPROM D-25/3) 953716001901D

MIC4 CI KS24C02(EEPROM) 959330001901V PDS02 DIODO RETIF. 1T5 959340001901V
MIC5 CI TC7SET08 (CMOS) PDS03 DIODO RETIF. 1T5 959340001901V
MIC6 CI 7S32 (CMOS) PDS04 DIODO RETIF. 1T5 959340001901V
MIC7 CI TC7SET00 PDS11 DIODO RETIF. UF4007, 1KV, 1A
PIC1 CI REGULADOR MN1563 953628001901V PDS31 DIODO RETIF. F1T4, 400V, 1A
PIC2 CI REGULADOR MM1561J PDS32 DIODO RETIF. UG2D, 200V, 2A
PICF1 CI PWM CONTROLADOR STR-G6351 953634001901V PDS33 DIODO RETIF. 60V, 3A, AXIAL
PICS2 CI KA431Z 170011001902V PDS34 DIODO RETIF. 60V, 3A, AXIAL
PICS3 CI REGULADOR VOLT. KA7908 959566001901D PDS36 DIODO RETIF. F1T4, 400V, 1A
PICS4 CI REGULADOR VOLT. KA7808 PDS51 DIODO 1N4148
PICS5 CI REGULADOR VOLT. 3RD13 959908001901V PDS52 DIODO RETIF. 1N4004, 400V, 1A
PRIC1 CI 5LR010X01 PDS53 DIODO 1N4148
PRIC2 CI 74VHCT125A PZE31 DIODO ZENER MTZJ12B
RIC1 CI KS1462B(ASIC) 959350001901V PZS51 DIODO ZENER MTZJ5,1B
SIC1 CI KS1454 (ASIC) 959349001901V ZD1 DIODO RETIFICADOR 1SR154 / 400V
SIC2 CI DRAM M11B416C256A 170316001902V
SIC3 CI MOTOR DRIVE KA3017 959312001901V DISPLAY
SIC4 CI TC7SET08 (CMOS LOGIC) 959333001901V VFD1 VF DISPLAY
ZIC1 CI DECODER ZIVA4.1 959316001901V
ZIC2 CI DRAM 4S641632 953629001901V FILTROS
ZIC4 CI M74HCU04 959326001901V AL201 FILTRO EMI 50V 0,5A 220pF
VIC1 CI VIDEO MM1567A 953680001901V PLF01 FILTRO LINHA – RUÍDO; 400uH
PLS31 FILTRO LINHA – RUÍDO; 20mH
CRISTAIS
FY1 RESSONADOR CERAMICO 4MHZ FOTODIODO / SENSOR
MY1 RESSONADOR CERAMICO 20MHZ FEYE FOTOSENSOR(GP1U281Q) 959347001901V
SY1 CRISTAL 33,8688MHZ PICS1 FOTOACOPLADOR 959966001901V
ZY1 CRISTAL 27MHZ 250008001902V
FUSÍVEL
DIODOS PFD01 FUSÍVEL 1,6A 250V (RET.) 281011001000D
AD1 DIODO(ARRAY) DAN202K, 80V, 100mA PRE32 FUSÍVEL 1A 50V
AD2 DIODO(ARRAY) DAN202K, 80V, 100mA
AD51 DIODO(ARRAY) DAN202K, 80V, 100mA LED
AD54 DIODO 1N4148 LED54 LED VERMELHO
AD55 DIODO 1N4148
DD1 DIODO(ARRAY) DAP202K, 80V, 100mA RESISTORES
DD2 DIODO 1N4148 AR1 RES SMD 1,8KOHM 5% 1/10W
FD9 DIODO ZENER MTZ3,9B AR3 RES SMD 1,8KOHM 5% 1/10W
FD10 DIODO 1N4148 AR4 RES SMD 10KOHM 5% 1/10W
GD3 DIODO 1N4148 AR15 RES SMD 200OHM 5% 1/10W
GZD1 DIODO ZENER MTZ3,9B AR17 RES SMD 200OHM 5% 1/10W
PDD35 DIODO RETIF. F1T4, 400V, 1A AR21 RES SMD 10KOHM 5% 1/10W
PDE31 DIODO 1N4148 AR24 RES CARBON 220OHM 5% 1/8W
PDF01 DIODO RETIF. 1T5 AR25 RES CARBON 220OHM 5% 1/8W
PDF13 DIODO RETIF. F1T4, 400V, 1A AR26 RES CARBON 1KOHM 5% 1/8W
PDL52 DIODO 1N4148 AR29 RES SMD 200OHM 5% 1/10W
PDS01 DIODO RETIF. 1T5 959340001901V AR31 RES SMD 200OHM 5% 1/10W
AR33 RES SMD 4,7KOHM 5% 1/10W FR28 RES CARBON 470OHM 5% 1/8W
AR39 RES CARBON 220OHM 5% 1/8W FR44 RES SMD 1KOHM 5% 1/10W
AR40 RES CARBON 1KOHM 5% 1/8W FR45 RES CARBON 1KOHM 5% 1/8W
AR406 RES CARBON 8,2KOHM 5% 1/8W FR61 RES SMD 10KOHM 5% 1/10W
DR3 RES SMD 220OHM 5% 1/16W FR74 RES CARBON 10KOHM 5% 1/8W
FKR1 RES CARBON 10KOHM 5% 1/8W FR106 RES SMD 100KOHM 5% 1/10W
FRA1 RES NETWORK 51KOHM 5% 1/8W FR191 RES CARBON 6,8KOHM 5% 1/8W
FR3 RES CARBON 100OHM 5% 1/8W GHR1 RES CARBON 10KOHM 5% 1/8W
FR3S RES CARBON 10KOHM 5% 1/8W GHR50 RES CARBON 10KOHM 5% 1/8W
FR8 RES SMD 100KOHM 5% 1/10W GR7 RES CARBON 10KOHM 5% 1/8W
FR10 RES CARBON 100OHM 5% 1/8W GR8 RES SMD 10KOHM 5% 1/10W
FR24 RES CARBON 3KOHM 5% 1/8W HR9 RES SMD 0OHM 5% 1/10W

HR26 RES SMD 0OHM 5% 1/10W MR3 RES SMD 4K7OHM 5% 1/16W
HR49 RES CARBON 330KOHM 5% 1/8W MR9 RES SMD 100OHM 5% 1/16W
KHR24 RES CARBON 220KOHM 5% 1/8W MR14 RES SMD 100OHM 5% 1/16W
KHR31 RES SMD 220OHM 5% 1/10W MR16 RES SMD 10KOHM 5% 1/16W
KR1 RES SMD 470OHM 5% 1/10W MR17 RES SMD 10KOHM 5% 1/16W
KR1K RES SMD 470OHM 5% 1/10W MR18 RES SMD 10KOHM 5% 1/16W
KR2K RES SMD 470OHM 5% 1/10W MR20 RES SMD 4K7OHM 5% 1/16W
KR3K RES SMD 10KOHM 5% 1/10W MR23 RES SMD 10KOHM 5% 1/16W
KR4 RES SMD 22KOHM 5% 1/10W MR25 RES SMD 10KOHM 5% 1/16W
KR5 RES CARBON 220OHM 5% 1/8W MR27 RES SMD 4K7OHM 5% 1/16W
KR6 RES SMD 220OHM 5% 1/10W MR29 RES SMD 4K7OHM 5% 1/16W
KR10K RES CARBON 2,2KOHM 5% 1/8W PRC19 RES SMD 0OHM 5% 1/16W
KR11K RES SMD 3,3KOHM 5% 1/10W PRD12 RES OX.-MET. 100OHM 5% 2W
KR12K RES SMD 56KOHM 5% 1/10W PRD31 RES CARBON 1,2KOHM 5% 1/8W
KR13K RES SMD 10KOHM 5% 1/10W PRD32 RES CARBON 330OHM 5% 1/8W
KR14K RES SMD 22KOHM 5% 1/10W PRE31 RES CARBON 100OHM 5% 1/8W
KR15K RES SMD 10KOHM 5% 1/10W PRF01 RES COMP. 1MOHM 10% 1/2W
KR16K RES SMD 8,2KOHM 5% 1/10W PRF10 RES CEMENT 2,7OHM 10% 2W
KR17K RES SMD 4,7KOHM 5% 1/10W PRF11 RES CARBON 47KOHM 5% 1/4W
KR21 RES CARBON 22KOHM 5% 1/8W PRF15 RES CARBON 1MOHM 5% 1/2W
KR21K RES SMD 4,7KOHM 5% 1/10W PRF16 RES CARBON 200OHM 5% 1/8W
KR22 RES CARBON 22KOHM 5% 1/8W PRF17 RES CARBON 3,3KOHM 5% 1/8W
KR22K RES SMD 4,7KOHM 5% 1/10W PRF19 RES CARBON 1KOHM 5% 1/8W
KR25K RES SMD 120KOHM 5% 1/10W PRL51 RES CARBON 2,2KOHM 5% 1/8W
KR26K RES CARBON 10KOHM 5% 1/8W PRL52 RES CARBON 10KOHM 5% 1/8W
KR27 RES CARBON 22KOHM 5% 1/8W PRL53 RES CARBON 2,2KOHM 5% 1/8W
KR28 RES SMD 22KOHM 5% 1/10W PRL54 RES CARBON 10KOHM 5% 1/8W
KR28K RES SMD 390KOHM 5% 1/10W PRL55 RES CARBON 10KOHM 5% 1/8W
KR29K RES SMD 220OHM 5% 1/10W PRL56 RES CARBON 2,2KOHM 5% 1/8W
KR30K RES CARBON 680OHM 5% 1/8W PRL57 RES CARBON 100KOHM 5% 1/8W
KR32K RES SMD 1KOHM 5% 1/10W PRL58 RES CARBON 2,2KOHM 5% 1/8W
KR33K RES SMD 22KOHM 5% 1/10W PRR1 RES SMD 1KOHM 5% 1/16W
MR1 RES SMD 10KOHM 5% 1/16W PRR2 RES SMD 8K2OHM 5% 1/16W
PRR10 RES SMD 2K2OHM 5% 1/16W SR10 RES SMD 330OHM 5% 1/16W
PRS32 RES CARBON 1KOHM 5% 1/8W SR29 RES SMD 2,2KOHM 5% 1/16W
PRS33 RES MET. 3KOHM 1% 1/8W SR30 RES SMD 2,2KOHM 5% 1/16W
PRS34 RES MET. 2,2KOHM 1% 1/8W SR31 RES SMD 2,2KOHM 5% 1/16W
PRS54 RES CARBON 2,2KOHM 5% 1/8W SR32 RES SMD 2,2KOHM 5% 1/16W
PRS56 RES CARBON 1KOHM 5% 1/8W SR44 RES SMD 1MOHM 5% 1/16W
R1 RES SMD 12KOHM 5% 1/16W SR48 RES SMD 1KOHM 5% 1/16W
RR7 RES SMD 470OHM 5% 1/16W SR60 RES SMD 3,3KOHM 5% 1/16W
RR10 RES SMD 10OHM 5% 1/8W SR68 RES SMD 1OHM 5% 1/4W
RR21 RES SMD 12KOHM 5% 1/16W SR74 RES SMD 4,7KOHM 5% 1/16W
RR33 RES SMD 100KOHM 5% 1/16W VJ1 RES SMD 0OHM 5% 1/10W
RR34 RES SMD 6,8KOHM 5% 1/16W VJ2 RES SMD 0OHM 5% 1/10W
RR36 RES SMD 910KOHM 5% 1/16W VJ3 RES SMD 0OHM 5% 1/10W
RR42 RES SMD 5,6KOHM 5% 1/16W VJ4 RES SMD 0OHM 5% 1/10W
SR1 RES SMD 13KOHM 5% 1/16W VJ8 RES SMD 0OHM 5% 1/10W

VL1 RES SMD 0OHM 5% 1/10W TRANSISTORES
VR21 RES SMD 75OHM 5% 1/10W AQ51 TRT DIGITAL 200MW, NPN, 22K/22K
VR22 RES SMD 75OHM 5% 1/10W AQ52 TRT DIGITAL KSR 2103, PNP (SMD)
VR121 RES CARBON 220OHM 5% 1/10W AQ55 TRT SINAL KSA 812, PNP
VR123 RES CARBON 10KOHM 5% 1/10W FQ1 TRT SINAL KSC 1623
ZC61 RES SMD 0OHM 5% 1/16W FQ54 TRT DIGITAL KSC 945, NPN, 250mW
ZL5 RES SMD 240OHM 5% 1/10W DQ1 TRT SINAL KSC 1623
ZR4 RES SMD 33OHM 5% 1/16W KQ1 TRT DIGITAL KSR 2103, PNP (SMD)
ZR5 RES SMD 33OHM 5% 1/16W KQ2 TRT SINAL KSC 1623
ZR6 RES SMD 75OHM 1% 1/16W KQ3 TRT DIGITAL KSR 1103(SMD)
ZR7 RES SMD 75OHM 1% 1/16W KQ3K TRT DIGITAL 200MW, NPN, 22K/22K
ZR8 RES SMD 75OHM 1% 1/16W PQE31 TRT SINAL KSC 2328A, NPN
ZR23 RES SMD 1KOHM 5% 1/16W PQL56 TRT DIGITAL KSR 2101, PNP
ZR27 RES SMD 4,7KOHM 5% 1/16W PQL57 TRT DIGITAL KSR 1101, NPN
ZR28 RES SMD 4,7KOHM 5% 1/16W PQL58 TRT SINAL KSA 733, PNP
ZR29 RES SMD 1KOHM 5% 1/16W PQS55 TRT DIGITAL KSR 2001, PNP
ZR68 RES SMD 1KOHM 5% 1/16W PQS56 TRT DIGITAL KSR 1003, NPN
ZR69 RES SMD 1KOHM 5% 1/16W PQS57 TRT SINAL KSC 2328A, NPN
ZR70 RES SMD 1KOHM 5% 1/16W PQS58 TRT SINAL KSC 2328A, NPN
ZR72 RES SMD NET 100OHM 5% 63mW PRQ1 TRT SINAL KSC 1623
ZR73 RES SMD 1KOHM 5% 1/16W RQ1 TRT SINAL KSA 1182, PNP
ZR74 RES SMD 100OHM 5% 1/16W RQ2 TRT SINAL KSA 1182, PNP
ZR75 RES SMD 75OHM 1% 1/16W RQ3 TRT DIGITAL 200MW, NPN, 22K/22K
ZR76 RES SMD 75OHM 1% 1/16W SQ1 TRT DIGITAL KSR 2103, PNP
ZR78 RES SMD 75OHM 1% 1/16W VARISTOR
ZR79 RES SMD 1,18KOHM 1% 1/10W PVA1 VARISTOR 470V 2500A 959970001901V
ZR84 RES SMD 1KOHM 5% 1/16W VR1 VR SMD 10KOHM 25% 1/20W
ZR89 RES SMD 1MOHM 5% 1/16W
TRANSFORMADOR
PTD1 TRANSFORMADOR 953678001901V

ATENÇÃO: OS COMPONENTES MARCADOS COM ESTE SÍMBOLO SÃO
COMPONENTES DE SEGURANÇA E DEVEM SER SUBSTITUÍDOS APENAS
PELOS ORIGINAIS.
OS DEMAIS COMPONENTES DEVEM SER SUBSTITUÍDOS POR OUTROS QUE TENHAM AS

MESMAS CARACTERÍSTICAS TÉCNICAS RELACIONADAS NA LISTA DE MATERIAIS.
SERVIÇO DE ATENDIMENTO TÉCNICO

SETOR DE TREINAMENTO TÉCNICO
CAIXA POSTAL 9.310 - SÃO PAULO - SP
CÓD.: 95.9183.001.000V
REVISÃO ZERO - MAR/2003

SERVIÇO DE ATENDIMENTO TÉCNICO
SETOR DE TREINAMENTO TÉCNICO
CAIXA POSTAL 9.310 - SÃO PAULO - SP

Grad DVD - d15 - d25

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Grad DVD - d15 - d25

Enviado por

Direitos autorais:

Formatos disponíveis

Manual de Serviço

DISTÂNCIA DE FOLGA NOTAS DE SEGURANÇA

Ao substituir componentes do circuito primário, confirme

2- Não opere este aparelho ou deixe que seja operado

3- Leia e obedeça todas as precauções e as notas

6- AVISO SOBRE ALTERAÇÕES NO APARELHO:

Nota a respeito do manuseio da unidade óptica 3. Limpeza da lente

1. Transporte e armazenagem a) Se houver poeira na superfície da lente, esta deve

1. Preparação b) Todos os instrumentos de medição e as ferramentas

Projeto e especificações técnicas sujeitos a alteração sem aviso prévio.

Projeto e especificações técnicas sujeitos a alteração sem aviso prévio.

Retirada da tampa superior

1- Remova os 3 parafusos 1 na traseira do gabinete

fig. 2-1 Remoção do gabinete superior

fig. 2-2 Desmontagem do conjunto porta-CD

fig. 2-3 Desmontagem do Gabinete Frontal

fig. 2-4 Desmontagem do Mecanismo

fig. 2-6 Localização das Placas

fig. 2-9 Removendo a Gaveta do Disco

fig. 2-9 Remoção do Conjunto Mecanismo

fig. 2-10 Remoção do Alojamento Montado

1- Dessolde a alimentação do motor (fios + e -) (1).

fig. 2-11 Remoção do Sub Chassi

1- Retire a arruela (1) 5- Remova 1 parafuso (7)

fig. 2-12 Remoção do Conjunto Leitor Ótico

Item Descrição Especificação

Núm. Item Condições de medição Referência Especificação Observação

Necessidade de Ajuste Envoltória x Envoltória Ajustada (SKEW)

Pontos de testes - DVD D-15/3 - D-25/3

1. Vista dos Pinos

• ROM(EPROM) de 20K/12K bytes • Conversor de analógico para digital no chip de 8

• Um temporizador básico de intervalo de 8 bits • Modos de baixa dissipação de potência

• Oito fontes de interrupção

Pino Nome I/O Descrição Bloco Relativo Parte

Pino Nome Interface I/O Descrição

100 Manual de Serviço

Manual de Serviço 101

102 Manual de Serviço

110 Manual de Serviço

112 Manual de Serviço

114 Manual de Serviço

116 Manual de Serviço

118 Manual de Serviço

120 Manual de Serviço

Lista de Materiais do Cubo

122 Manual de Serviço

Lista de Materiais do Cubo

Lista de Materiais do Mecanismo D-15/3 / D-25/3

Manual de Serviço 123

ATENÇÃO: HCN1 CONECTOR FIO

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

124 Manual de Serviço

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

126 Manual de Serviço

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

128 Manual de Serviço

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

130 Manual de Serviço

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.

OS ITENS SEM CÓDIGO NÃO SÃO COMERCIALIZADOS PELA GRADIENTE.
