Exercícios Pórticos

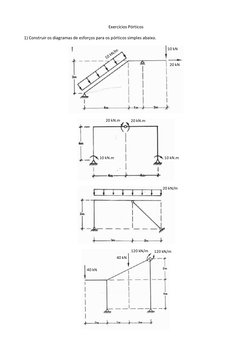

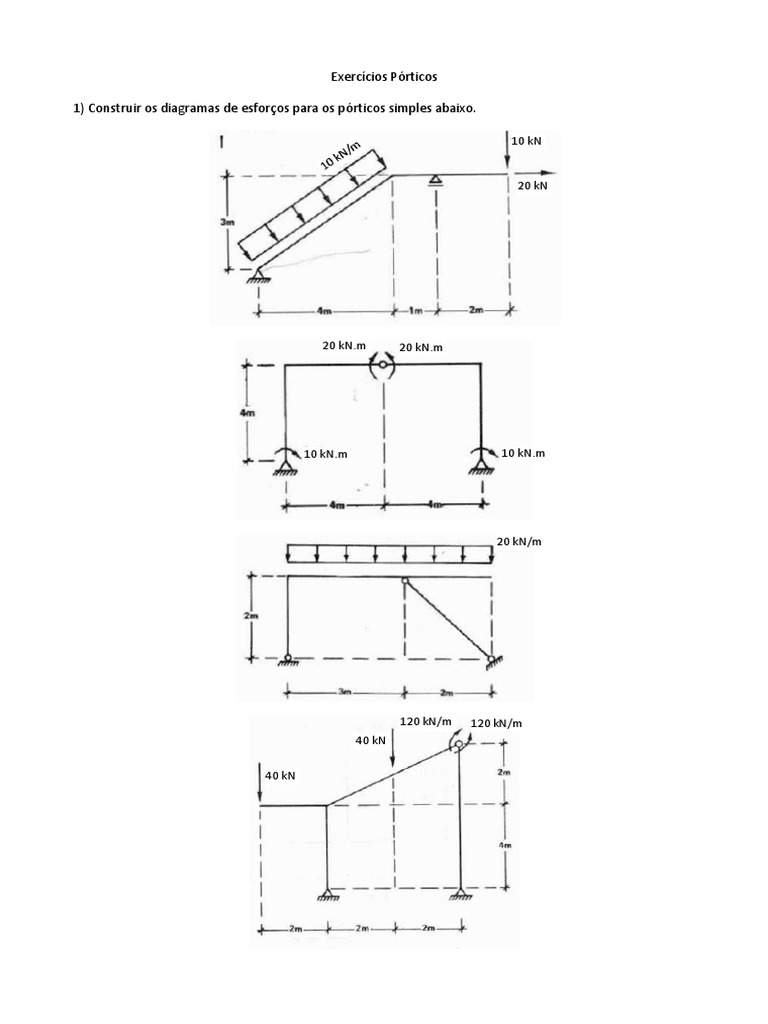

1) Construir os diagramas de esforços para os pórticos simples abaixo.

10 kN

20 kN

20 kN.m 20 kN.m

10 kN.m 10 kN.m

20 kN/m

120 kN/m 120 kN/m


40 kN

40 kN

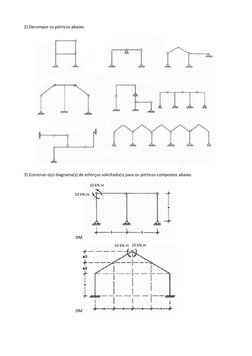

2) Decompor os pórticos abaixo.

3) Construir o(s) diagrama(s) de esforços solicitado(s) para os pórticos compostos abaixo.

10 kN.m

10 kN.m

DM
10 kN.m 10 kN.m

DM
a

a a a a
DN, DQ e DM

a
10 kN.m

10 kN.m
a

a/2 a a a/2
DN. DQ e DM

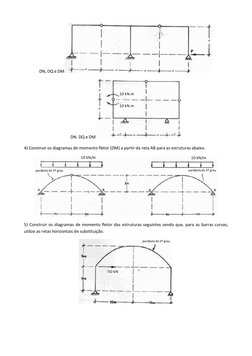

4) Construir os diagramas de momento fletor (DM) a partir da reta AB para as estruturas abaixo.

10 kN/m 10 kN/m

parábola do 2º grau parábola do 2º grau

5) Construir os diagramas de momento fletor das estruturas seguintes sendo que, para as barras curvas,
utilize as retas horizontais de substituição.

parábola do 2º grau

50 kN
parábola do 2º grau

10 kN.m 10 kN.m

10 kN.m
10 kN.m

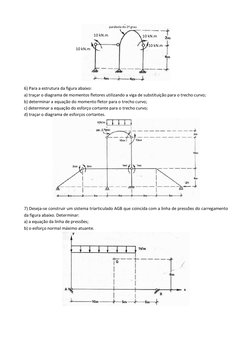

6) Para a estrutura da figura abaixo:


a) traçar o diagrama de momentos fletores utilizando a viga de substituição para o trecho curvo;
b) determinar a equação do momento fletor para o trecho curvo;
c) determinar a equação do esforço cortante para o trecho curvo;
d) traçar o diagrama de esforços cortantes.

7) Deseja-se construir um sistema triarticulado AGB que coincida com a linha de pressões do carregamento
da figura abaixo. Determinar:
a) a equação da linha de pressões;
b) o esforço normal máximo atuante.

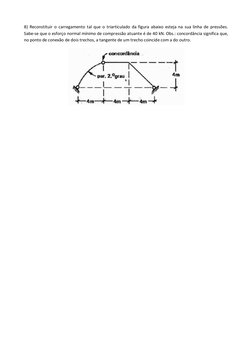

8) Reconstituir o carregamento tal que o triarticulado da figura abaixo esteja na sua linha de pressões.
Sabe-se que o esforço normal mínimo de compressão atuante é de 40 kN. Obs.: concordância significa que,
no ponto de conexão de dois trechos, a tangente de um trecho coincide com a do outro.
