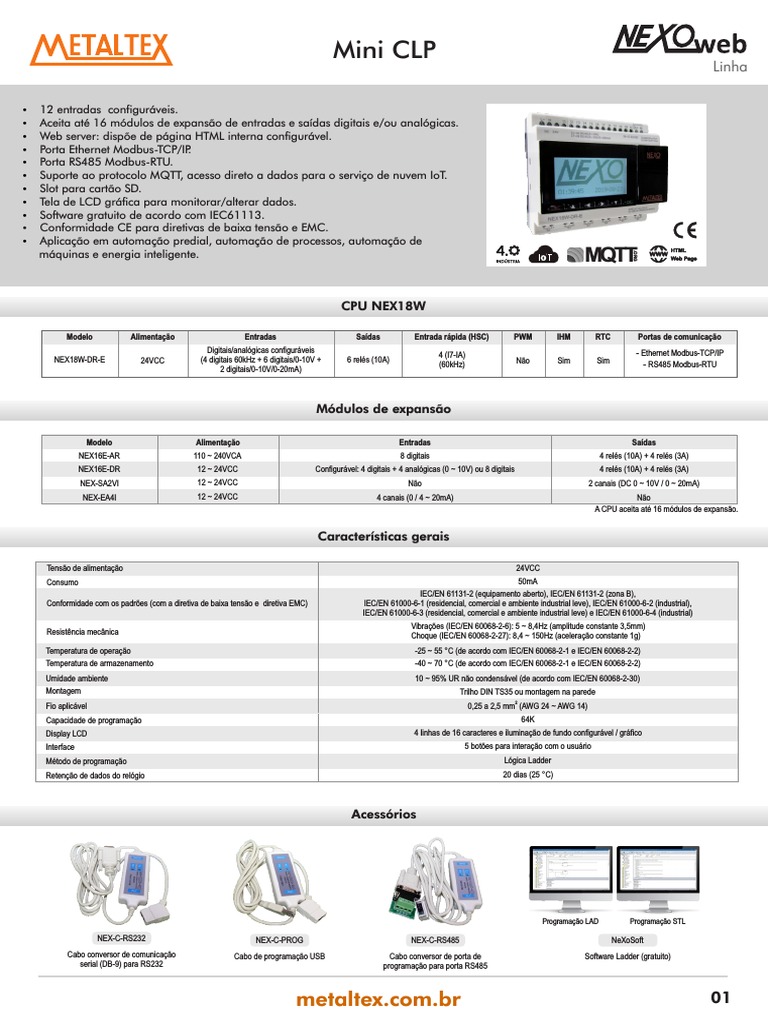

Mini CLP

Linha

Ÿ 12 entradas configuráveis.
Ÿ Aceita até 16 módulos de expansão de entradas e saídas digitais e/ou analógicas.
Ÿ Web server: dispõe de página HTML interna configurável.
Ÿ Porta Ethernet Modbus-TCP/IP.
Ÿ Porta RS485 Modbus-RTU.
Ÿ Suporte ao protocolo MQTT, acesso direto a dados para o serviço de nuvem IoT.
Ÿ Slot para cartão SD.
Ÿ Tela de LCD gráfica para monitorar/alterar dados.
Ÿ Software gratuito de acordo com IEC61113.
Ÿ Conformidade CE para diretivas de baixa tensão e EMC.
Ÿ Aplicação em automação predial, automação de processos, automação de
máquinas e energia inteligente. MQTT

.ORG
CPU NEX18W

Modelo Alimentação Entradas Saídas Entrada rápida (HSC) PWM IHM RTC Portas de comunicação
Digitais/analógicas configuráveis - Ethernet Modbus-TCP/IP
4 (I7-IA)
NEX18W-DR-E 24VCC (4 digitais 60kHz + 6 digitais/0-10V + 6 relés (10A) Não Sim Sim
(60kHz) - RS485 Modbus-RTU
2 digitais/0-10V/0-20mA)

Módulos de expansão

Modelo Alimentação Entradas Saídas

NEX16E-AR 110 ~ 240VCA 8 digitais 4 relés (10A) + 4 relés (3A)
NEX16E-DR 12 ~ 24VCC Configurável: 4 digitais + 4 analógicas (0 ~ 10V) ou 8 digitais 4 relés (10A) + 4 relés (3A)
NEX-SA2VI 12 ~ 24VCC Não 2 canais (DC 0 ~ 10V / 0 ~ 20mA)
NEX-EA4I 12 ~ 24VCC 4 canais (0 / 4 ~ 20mA) Não
A CPU aceita até 16 módulos de expansão.

Características gerais

Tensão de alimentação 24VCC

Consumo 50mA
IEC/EN 61131-2 (equipamento aberto), IEC/EN 61131-2 (zona B),
Conformidade com os padrões (com a diretiva de baixa tensão e diretiva EMC) IEC/EN 61000-6-1 (residencial, comercial e ambiente industrial leve), IEC/EN 61000-6-2 (industrial),
IEC/EN 61000-6-3 (residencial, comercial e ambiente industrial leve) e IEC/EN 61000-6-4 (industrial)
Vibrações (IEC/EN 60068-2-6): 5 ~ 8,4Hz (amplitude constante 3,5mm)
Resistência mecânica Choque (IEC/EN 60068-2-27): 8,4 ~ 150Hz (aceleração constante 1g)
Temperatura de operação -25 ~ 55 °C (de acordo com IEC/EN 60068-2-1 e IEC/EN 60068-2-2)
Temperatura de armazenamento -40 ~ 70 °C (de acordo com IEC/EN 60068-2-1 e IEC/EN 60068-2-2)
Umidade ambiente 10 ~ 95% UR não condensável (de acordo com IEC/EN 60068-2-30)
Montagem Trilho DIN TS35 ou montagem na parede
Fio aplicável 0,25 a 2,5 mm2 (AWG 24 ~ AWG 14)
Capacidade de programação 64K
Display LCD 4 linhas de 16 caracteres e iluminação de fundo configurável / gráfico
Interface 5 botões para interação com o usuário
Método de programação Lógica Ladder
Retenção de dados do relógio 20 dias (25 °C)

Acessórios

Programação LAD Programação STL

NEX-C-RS232 NEX-C-PROG NEX-C-RS485 NeXoSoft

Cabo conversor de comunicação Cabo de programação USB Cabo conversor de porta de Software Ladder (gratuito)
serial (DB-9) para RS232 programação para porta RS485

metaltex.com.br 01
 Mini CLP
Linha
Dimensões (mm)

CPU Expansão 60,9

11,3 16,5 32,5
47,5 47,5 35,8 35,8 5

[COM2]
L+ M I1 I2 I3 I4 I5 I6 I7 I8 I9 IA IB IC A/+ B/- L+ M I1 I2 I3 I4 I5 I6 I7 I8

DC 24V I1 ~ I6 DI/AI(0~10V) I9 ~ IC DI/HSI [COM0] Pro Port

I7 ~ I8 DI/AI(0~10V/0~20mA) [COM1] EXT Port
98,5

35,5
106

106
46

46
98
90

90
68

68
6 RELAY OUTPUT 1 2 1 2 1 2 1 2
Q1~Q6(10A 250VAC/5A 30VDC) Q1~Q4
Q1 Q2 Q3 Q4 3A

1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 1 2 Q5~Q8
Q1 Q2 Q3 Q4 Q5 Q6 Q1 Q2 Q3 Q4 10A

Novo controlador lógico para IOT e muito mais

04 Porta RS485
Ÿ Porta RS485 embutida com isolamento galvânico para conexão do PLC com redes Modbus.
Ÿ Pode funcionar tanto como mestre quanto como dispositivo escravo

05 6 saídas a relé 10A

NEX18W-DR-E

01 12 Entradas (digitais e / ou analógicas)

Ÿ Até 6 entradas analógicas / digitais configuráveis. Entradas analógicas CC de 0-10V
ou 0-20mA CC podem ser configuradas com uma resolução de 10 bits (0-1024).
Ÿ 4 entradas de alta velocidade de até 60 kHz.

02 Tela LCD
Ÿ Status de E / S, mensagens configuráveis pelo usuário (até 64) com dados
dinâmicos, monitoramento e controles do programa. Crie em uma página de alarme e
exiba a hora exata da ocorrência do alarme.
06 Porta Ethernet
Ÿ A porta Ethernet integrada permite fazer upload /
03 Teclas
Ÿ Com as teclas programáveis, você pode reduzir o número de botões usados.
download de programas para o CLP, configurá-lo,
Ÿ Modifique os parâmetros via painel do teclado sem baixar o novo programa.
tirar proveito do servidor da web incorporado,
conectar-se a outros dispositivos e muito mais.
Ÿ O CLP pode funcionar como servidor TCP e
cliente TCP ao mesmo tempo, e também pode
funcionar como servidor UDP ou cliente UDP.

07 Porta universal
Ÿ A porta foi projetada para conectar os cabos USB, RS232 ou RS485 para
executar a programação do controlador ou para conectar-se a terceiros dispositivos.

08 Porta de expansão (até 16 módulos)

Ÿ Uma ampla variedade de módulos de expansão, como E/S digital e E/S analógica
estão disponíveis para criar o aplicativo que você precisa.
Ÿ Expansível de forma flexível até 140DI, 134DO, 72AI e 32AO.

09 Slot para cartão micro SD para data-logging

Ÿ Data-logging é o processo de coleta, em tempo real, de determinados parâmetros
do processo, como condições, valores e o tempo em que essas informações são
coletadas ou anotadas.

metaltex.com.br 02
 Mini CLP
Linha
Possibilidades ilimitadas com o NeXo WEB

A capacidade de receber ou enviar os dados necessários a

qualquer momento, oferece amplas oportunidades.
A popularidade da internet das coisas (IoT) usando serviços
de nuvem e protocolos inovadores como MQTT, está cada REDE
INTELIGENTE
vez mais ganhando força na TI-indústria e implementada
também na automação de processos. INTERNET EDIFÍCIO
INTELIGENTE
DAS COISAS

Web server incorporado

Possui página de HTML configurável. Você poderá acessar o COMPUTAÇÃO DADOS
NeXo a partir de qualquer browser. EM NUVEM GRANDES

Suporta protocolo MQTT

Os novos PLCs remotos têm a capacidade de agregar dados
e enviá-los para qualquer serviço de nuvem adequado usando INTEGRAÇÃO
DO SISTEMA
ROBÔS
AUTÔNOMOS

MQTT.
O MQTT é um protocolo leve de mensagens Pub / Sub
normalmente usado para conectar informação na nuvem.
Não há mais necessidade de dispositivos de gateway SIMULAÇÃO FABRICAÇÃO
ADITIVA
intermediários, desde que uma rede Ethernet esteja
disponível.

Sistema de Automação Local Servidor da Web (MQTT Broker) Clientes Distribuídos

IHM CLP
MES

Publish

Subscribe

SERIAL/MODBUS INTERNET/MQTT

Botão Temperatura
momentâneo
RS232/RS485
DASHBOARD
SENSORES Pressão
CONTROLE DE ACESSO DO USUÁRIO

ANALÍTICA
CLP AGENTE DE DADOS
SERVIDOR DE BANCO SMARTPHONE /
INTERNET MENSAGENS REGISTRO TABLET
REMOTA DE DADOS
ARMAZENAMENTO
INTERNET das COISAS
NUVEM
ATUALIZAÇÕES E ALERTAS
Contator
ATUADORES Drive Motor
VISUALIZAÇÃO DE DADOS
MD
Lâmpada PORTA LAN
Linear
WWW.

INTERNET/MQTT
Publish

Subscribe

metaltex.com.br 03
