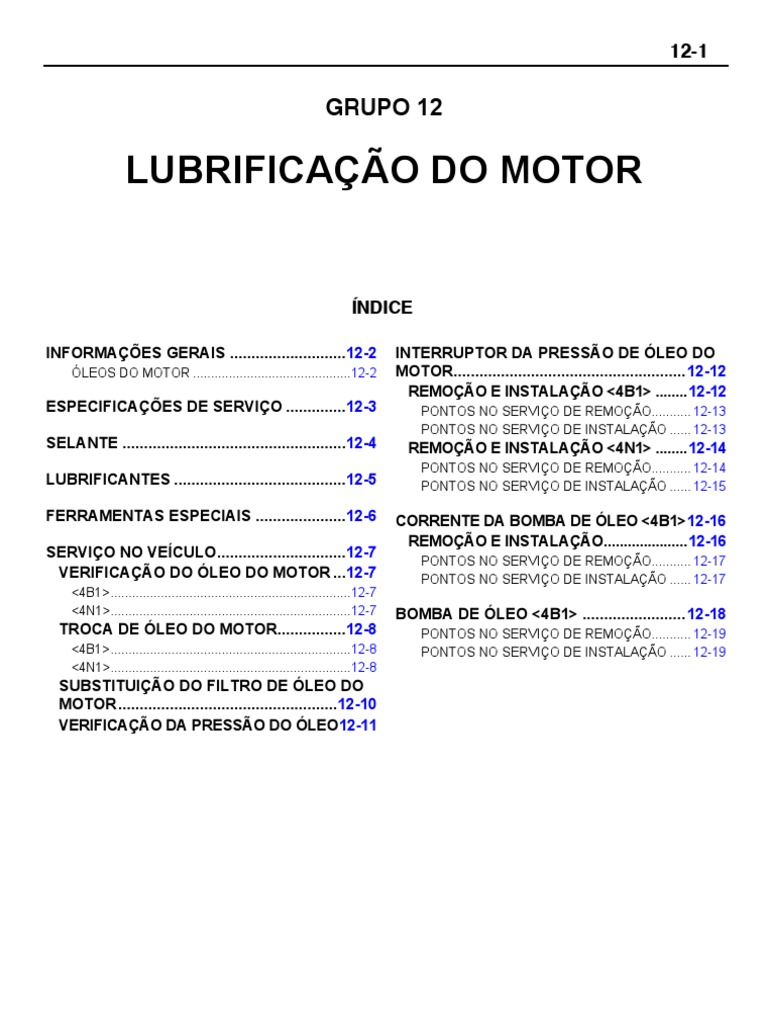

12-1
GRUPO 12
LUBRIFICAÇÃO DO MOTOR
ÍNDICE
INFORMAÇÕES GERAIS ...........................12-2 INTERRUPTOR DA PRESSÃO DE ÓLEO DO
ÓLEOS DO MOTOR ............................................12-2 MOTOR......................................................12-12
REMOÇÃO E INSTALAÇÃO <4B1> ........12-12
ESPECIFICAÇÕES DE SERVIÇO ..............12-3 PONTOS NO SERVIÇO DE REMOÇÃO........... 12-13
PONTOS NO SERVIÇO DE INSTALAÇÃO ...... 12-13
SELANTE ....................................................12-4 REMOÇÃO E INSTALAÇÃO <4N1> ........12-14
PONTOS NO SERVIÇO DE REMOÇÃO........... 12-14
LUBRIFICANTES ........................................12-5 PONTOS NO SERVIÇO DE INSTALAÇÃO ...... 12-15
FERRAMENTAS ESPECIAIS .....................12-6 CORRENTE DA BOMBA DE ÓLEO <4B1>12-16
REMOÇÃO E INSTALAÇÃO.....................12-16
SERVIÇO NO VEÍCULO..............................12-7
PONTOS NO SERVIÇO DE REMOÇÃO........... 12-17
VERIFICAÇÃO DO ÓLEO DO MOTOR ...12-7 PONTOS NO SERVIÇO DE INSTALAÇÃO ...... 12-17
<4B1> ...................................................................12-7
<4N1>...................................................................12-7 BOMBA DE ÓLEO <4B1> ........................12-18
TROCA DE ÓLEO DO MOTOR................12-8 PONTOS NO SERVIÇO DE REMOÇÃO........... 12-19
<4B1> ...................................................................12-8 PONTOS NO SERVIÇO DE INSTALAÇÃO ...... 12-19
<4N1>...................................................................12-8
SUBSTITUIÇÃO DO FILTRO DE ÓLEO DO
MOTOR ...................................................12-10
VERIFICAÇÃO DA PRESSÃO DO ÓLEO12-11
LUBRIFICAÇÃO DO MOTOR

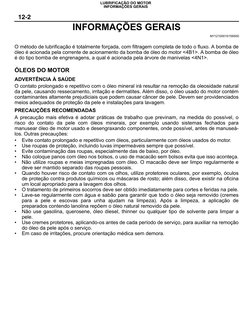

INFORMAÇÕES GERAIS
12-2
INFORMAÇÕES GERAIS
M112100010156500
O método de lubrificação é totalmente forçada, com filtragem completa de todo o fluxo. A bomba de
óleo é acionada pela corrente de acionamento da bomba de óleo do motor <4B1>. A bomba de óleo
é do tipo bomba de engrenagens, a qual é acionada pela árvore de manivelas <4N1>.
ÓLEOS DO MOTOR
ADVERTÊNCIA À SAÚDE
O contato prolongado e repetitivo com o óleo mineral irá resultar na remoção da oleosidade natural
da pele, causando ressecamento, irritação e dermatites. Além disso, o óleo usado do motor contém
contaminantes altamente prejudiciais que podem causar câncer de pele. Devem ser providenciados
meios adequados de proteção da pele e instalações para lavagem.
PRECAUÇÕES RECOMENDADAS
A precaução mais efetiva é adotar práticas de trabalho que previnam, na medida do possível, o
risco do contato da pele com óleos minerais, por exemplo usando sistemas fechados para
manusear óleo de motor usado e desengraxando componentes, onde possível, antes de manuseá-
los. Outras precauções:
• Evite contato prolongado e repetitivo com óleos, particularmente com óleos usados do motor.
• Use roupas de proteção, incluindo luvas impermeáveis sempre que possível.
• Evite contaminação das roupas, especialmente das de baixo, por óleo.
• Não coloque panos com óleo nos bolsos, o uso de macacão sem bolsos evita que isso aconteça.
• Não utilize roupas e meias impregnadas com óleo. O macacão deve ser limpo regularmente e
deve ser mantido separado das roupas pessoais.
• Quando houver risco de contato com os olhos, utilize protetores oculares, por exemplo, óculos
de proteção contra produtos químicos ou máscaras de rosto; além disso, deve existir na oficina
um local apropriado para a lavagem dos olhos.
• O tratamento de primeiros socorros deve ser obtido imediatamente para cortes e feridas na pele.
• Lave-se regularmente com água e sabão para garantir que todo o óleo seja removido (cremes
para a pele e escovas para unha ajudam na limpeza). Após a limpeza, a aplicação de
preparados contendo lanolina repõem o óleo natural removido da pele.
• Não use gasolina, querosene, óleo diesel, thinner ou qualquer tipo de solvente para limpar a
pele.
• Use cremes protetores, aplicando-os antes de cada período de serviço, para auxiliar na remoção
do óleo da pele após o serviço.
• Em caso de irritações, procure orientação médica sem demora.
LUBRIFICAÇÃO DO MOTOR

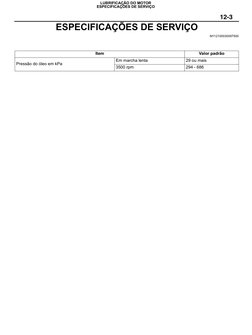

ESPECIFICAÇÕES DE SERVIÇO
12-3
ESPECIFICAÇÕES DE SERVIÇO
M112100030097500
Item Valor padrão
Em marcha lenta 29 ou mais
Pressão do óleo em kPa
3500 rpm 294 - 686
LUBRIFICAÇÃO DO MOTOR

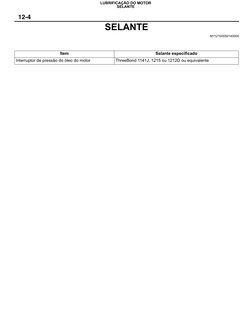

SELANTE
12-4
SELANTE
M112100050140000
Item Selante especificado
Interruptor de pressão do óleo do motor ThreeBond 1141J, 1215 ou 1212D ou equivalente
LUBRIFICAÇÃO DO MOTOR

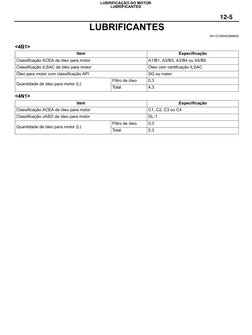

LUBRIFICANTES
12-5
LUBRIFICANTES
M112100040266600
<4B1>
Item Especificação
Classificação ACEA de óleo para motor A1/B1, A3/B3, A3/B4 ou A5/B5
Classificação ILSAC de óleo para motor Óleo com certificação ILSAC
Óleo para motor com classificação API SG ou maior
Filtro de óleo 0,3
Quantidade de óleo para motor (L)
Total 4,3
<4N1>
Item Especificação
Classificação ACEA de óleo para motor C1, C2, C3 ou C4
Classificação JASO de óleo para motor DL-1
Filtro de óleo 0,3
Quantidade de óleo para motor (L)
Total 5,3
LUBRIFICAÇÃO DO MOTOR
FERRAMENTAS ESPECIAIS
12-6
FERRAMENTAS ESPECIAIS
M112100060233600
Ferramenta Número Nome Uso
MB991396 Chave para filtro de óleo Remoção e instalação do filtro
de óleo do motor
B991396
MB992118 Chave para o interruptor de pressão Remoção e instalação do
do óleo interruptor de pressão do óleo
MB992118 A
MB991346 Chave para a cobertura superior Fixação da polia dentada da
bomba de óleo do motor <4B1>
B991346
LUBRIFICAÇÃO DO MOTOR

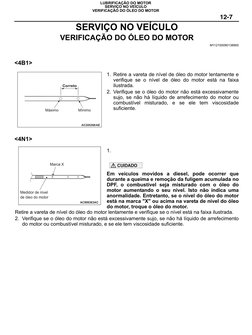

SERVIÇO NO VEÍCULO
VERIFICAÇÃO DO ÓLEO DO MOTOR
12-7
SERVIÇO NO VEÍCULO
VERIFICAÇÃO DO ÓLEO DO MOTOR
M112100090138900
<4B1>
1. Retire a vareta de nível de óleo do motor lentamente e
verifique se o nível de óleo do motor está na faixa
Correto ilustrada.
2. Verifique se o óleo do motor não está excessivamente
sujo, se não há líquido de arrefecimento do motor ou
combustível misturado, e se ele tem viscosidade
Máximo Mínimo suficiente.
AC205268 AE
<4N1>
1.
Marca X
Em veículos movidos a diesel, pode ocorrer que
durante a queima e remoção da fuligem acumulada no
DPF, o combustível seja misturado com o óleo do
Medidor de nível motor aumentando o seu nível. Isto não indica uma
de óleo do motor anormalidade. Entretanto, se o nível do óleo do motor
AC806363AC está na marca "X" ou acima na vareta de nível do óleo
do motor, troque o óleo do motor.
Retire a vareta de nível do óleo do motor lentamente e verifique se o nível está na faixa ilustrada.
2. Verifique se o óleo do motor não está excessivamente sujo, se não há líquido de arrefecimento
do motor ou combustível misturado, e se ele tem viscosidade suficiente.
LUBRIFICAÇÃO DO MOTOR
SERVIÇO NO VEÍCULO
TROCA DE ÓLEO DO MOTOR
12-8
TROCA DE ÓLEO DO MOTOR
M112100100329900
<4B1>
1. Ligue o motor e deixe-o esquentar até que a temperatura do líquido de arrefecimento alcance de
80°C a 90°C.
2.
Tenha cuidado pois o óleo do motor pode estar quente.
Remova a tampa de abastecimento de óleo do motor.
3. Remova o bujão de dreno do cárter de óleo do motor.
Junta do bujão de dreno 4. Instale uma nova junta do bujão de dreno de maneira
do cárter de óleo do motor
que fique voltada para a direção indicada na figura, e
então aperte o bujão com o torque especificado.
Lateral do cárter
do óleo do motor
Torque de aperto: 39 ± 5 N.m
AC506419AL
5. Reabasteça com o óleo para motor especificado.
Óleo do Motor Especificado
• Classificação ACEA: A1/B1, A3/B3, A3/B4 ou A5/B5
• Classificação ILSAC: Óleo com certificação ILSAC
• Classificação API: SG ou maior
Quantidade total (Inclui o volume dentro do filtro de óleo do
motor): 4,3 L
NOTA:
ACA00073 Óleos para motor SAE 0W-20, 0W-30, 5W-30, e 5W-40
podem ser usados apenas se eles satisfazerem a espe-
cificação ACEA A3/B3, A3/B4 ou A5/B5 e API SG (ou
superior).
6. Instale a tampa de abastecimento de óleo do motor.
7. Deixe o motor funcionando por alguns minutos.
8. Desligue o motor, e então verifique o nível do óleo do motor usando a vareta medidora de óleo
após alguns minutos.
<4N1>
1. Dê partida no motor e deixe-o aquecer até que a temperatura do líquido de arrefecimento do
motor alcance de 80°C a 90°C .
LUBRIFICAÇÃO DO MOTOR

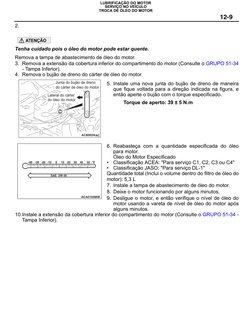

SERVIÇO NO VEÍCULO
TROCA DE ÓLEO DO MOTOR
12-9
2.
Tenha cuidado pois o óleo do motor pode estar quente.
Remova a tampa de abastecimento de óleo do motor.
3. Remova a extensão da cobertura inferior do compartimento do motor (Consulte o GRUPO 51-34
- Tampa Inferior).
4. Remova o bujão de dreno do cárter de óleo do motor.
Junta do bujão de dreno 5. Instale uma nova junta do bujão de dreno de maneira
do cárter de óleo do motor
que fique voltada para a direção indicada na figura, e
Lateral do cárter então aperte o bujão com o torque especificado.
do óleo do motor
Torque de aperto: 39 ± 5 N.m
AC809554AC
6. Reabasteça com a quantidade especificada do óleo
para motor.
Óleo do Motor Especificado
• Classificação ACEA: "Para serviço C1, C2, C3 ou C4"
• Classificação JASO: "Para serviço DL-1"
Quantidade total (Inclui o volume dentro do filtro de óleo do
motor): 5,3 L
7. Instale a tampa de abastecimento de óleo do motor.
8. Deixe o motor funcionando por alguns minutos.
ACA01028AB
9. Desligue o motor, e então verifique o nível de óleo do
motor usando a vareta de nível de óleo do motor após
alguns minutos.
[Link] a extensão da cobertura inferior do compartimento do motor (Consulte o GRUPO 51-34 -
Tampa Inferior).
LUBRIFICAÇÃO DO MOTOR
SERVIÇO NO VEÍCULO

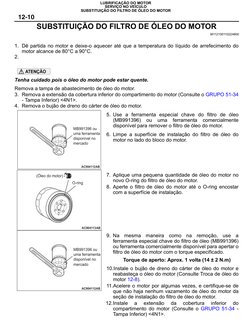

SUBSTITUIÇÃO DO FILTRO DE ÓLEO DO MOTOR
12-10
SUBSTITUIÇÃO DO FILTRO DE ÓLEO DO MOTOR
M112100110224800
1. Dê partida no motor e deixe-o aquecer até que a temperatura do líquido de arrefecimento do
motor alcance de 80°C a 90°C.
2.
Tenha cuidado pois o óleo do motor pode estar quente.
Remova a tampa de abastecimento de óleo do motor.
3. Remova a extensão da cobertura inferior do compartimento do motor (Consulte o GRUPO 51-34
- Tampa Inferior) <4N1>.
4. Remova o bujão de dreno do cárter de óleo do motor.
5. Use a ferramenta especial chave do filtro de óleo
(MB991396) ou uma ferramenta comercialmente
disponível para remover o filtro de óleo do motor.
MB991396 ou
uma ferramenta 6. Limpe a superfície de instalação do filtro de óleo do
disponível no motor no lado do bloco do motor.
mercado
AC904112 AB
(Óleo do motor) 7. Aplique uma pequena quantidade de óleo do motor no
O-ring novo O-ring do filtro de óleo do motor.
8. Aperte o filtro de óleo do motor até o O-ring encostar
com a superfície de instalação.
AC904113 AB
9. Na mesma maneira como na remoção, use a
ferramenta especial chave do filtro de óleo (MB991396)
ou ferramenta comercialmente disponível para apertar o
MB991396 ou
uma ferramenta
filtro de óleo do motor com o torque especificado.
disponível no Torque de aperto: Aprox. 1 volta (14 ± 2 N.m)
mercado
[Link] o bujão de dreno do cárter de óleo do motor e
reabasteça o óleo do motor (Consulte Troca de óleo do
motor 12-8).
AC904112 AB
[Link] o motor por algumas vezes, e certifique-se de
que não haja nenhum vazamento de óleo do motor da
seção de instalação do filtro de óleo do motor.
[Link] a extensão da cobertura inferior do
compartimento do motor (Consulte o GRUPO 51-34 -
Tampa Inferior) <4N1>.
LUBRIFICAÇÃO DO MOTOR
SERVIÇO NO VEÍCULO
VERIFICAÇÃO DA PRESSÃO DO ÓLEO
12-11
VERIFICAÇÃO DA PRESSÃO DO ÓLEO
M112100230235300
<4B1> Interruptor de pressão 1. Verificar o nível do óleo do motor
do óleo do motor
AK502397 AL
<4N1> 2. Remova o interruptor de pressão do óleo do motor.
(Consulte Interruptor de Pressão de Óleo do Motor -
Remoção e Instalação 12-12) <4B1>
(Consulte Interruptor de Pressão do Óleo do Motor -
Remoção e Instalação 12-14) <4N1>
3. Instale o manômetro de pressão do óleo.
NOTA:
Use um adaptador de rosca PT 1/8.
Interruptor de pressão
do óleo do motor 4. Ligue o motor para aquecê-lo.
AK802495AB
5. Após o motor estar aquecido, verifique se a pressão do
óleo do motor está dentro do valor padrão.
Valor padrão:
Em marcha lenta: 29 kPa ou mais
A 3500 rpm: 294 - 686 kPa
6. Remova o manômetro de pressão do óleo.
7. Instale o interruptor de pressão do óleo do motor.
(Consulte Interruptor de Pressão do Óleo do Motor - Remoção e Instalação 12-12) <4B1>
(Consulte Interruptor de Pressão do Óleo do Motor - Remoção e Instalação 12-14) <4N1>
LUBRIFICAÇÃO DO MOTOR
INTERRUPTOR DA PRESSÃO DE ÓLEO DO MOTOR
REMOÇÃO E INSTALAÇÃO <4B1>
12-12
INTERRUPTOR DA PRESSÃO DE ÓLEO DO MOTOR
REMOÇÃO E INSTALAÇÃO <4B1>
M112100250191200
Operação de Pré-remoção Operação de Pós-instalação
• Remoção da Cobertura Inferior Dianteira A do • Instalação do Suporte do Coletor de Admissão (Consulte
Compartimento do Motor (Consulte o GRUPO 51-34 - o GRUPO 15-19 - Coletor de admissão).
Tampa Inferior). • Instalação da Mangueira de Vácuo do Servo Freio
• Remoção da Mangueira de Vácuo do Controle de [Consulte o GRUPO 35A-34 - Conjunto do Cilindro
Emissões (Consulte o GRUPO 15-19 - Coletor de Mestre e Servo Freio <DLE>, GRUPO 35A-38 <DLD>].
admissão). • Instalação da Mangueira de Vácuo do Controle de
• Remoção da Mangueira de Vácuo do Servo Freio Emissões (Consulte o GRUPO 15-19 - Coletor de
[Consulte o GRUPO 35A-34 - Conjunto do Cilindro admissão).
Mestre e Servo Freio <DLE>, GRUPO 35A-38 <DLD>]. • Instalação da Cobertura Inferior Dianteira A do
• Remoção do Suporte do Coletor de Admissão (Consulte Compartimento do Motor (Consulte o GRUPO 51-34 -
o GRUPO 15-19 - Coletor de admissão). Tampa Inferior).
10 ± 2 N·m
AC506629AH
Etapas de remoção
<<A>> · Conjunto do Corpo de Borboleta (Consulte o GRUPO 13A-452 - Conjunto do Corpo de Borboleta).
<<B>> >>A<< 1. Interruptor de pressão do óleo do motor
LUBRIFICAÇÃO DO MOTOR
INTERRUPTOR DA PRESSÃO DE ÓLEO DO MOTOR
REMOÇÃO E INSTALAÇÃO <4B1>
12-13
PONTOS NO SERVIÇO DE REMOÇÃO
<<A>> REMOÇÃO DO CONJUNTO DO CORPO DE BORBOLETA
Remova os parafusos de fixação do conjunto do corpo de borboleta, e coloque o conjunto do corpo
de borboleta na posição onde ele não irá interferir com a desconexão do conector do interruptor de
pressão do óleo do motor, estando suas mangueiras relacionadas conectadas.
<<B>> REMOÇÃO DO INTERRUPTOR DE PRESSÃO DO ÓLEO DO MOTOR
O selante é aplicado no parafuso. Remova o parafuso com cuidado para não quebrá-lo.
Use a ferramenta especial Chave do Interruptor de Pressão
de Óleo (MB992118) para remover o interruptor de pressão
de óleo.
MB992118
AC613479 AB
PONTOS NO SERVIÇO DE INSTALAÇÃO
>>A<< INSTALAÇÃO DO INTERRUPTOR DE PRESSÃO DO ÓLEO DO MOTOR
1 mm 5 mm
1. Aplique selante na rosca do interruptor de pressão do
óleo do motor.
Selante especificado: Junta Líquida 1141J ou
equivalente
NOTA:
Instale o interruptor de pressão do óleo do motor imedi-
atamente após aplicar o selante.
AC613480 AB
2.
Após a instalação, até que um período suficiente de
tempo se passe (uma hora ou mais), não aplique óleo
para motor ou água na área de aplicação do selante ou
MB992118 dê a partida no motor.
Da mesma maneira que na remoção, use a ferramenta
AC613479 AB especial para o interruptor de pressão do óleo (MB992118)
para apertá-lo com o torque especificado.
Torque de aperto: 10 ± 2 N.m
LUBRIFICAÇÃO DO MOTOR
INTERRUPTOR DA PRESSÃO DE ÓLEO DO MOTOR
REMOÇÃO E INSTALAÇÃO <4N1>
12-14
REMOÇÃO E INSTALAÇÃO <4N1>
M112100250192300
Operação de Pré-remoção Operação de Pós-instalação
• Remoção da Cobertura Inferior Dianteira A do • Instalação da Cobertura Inferior Dianteira A do
Compartimento do Motor (Consulte o GRUPO 51-34 - Compartimento do Motor (Consulte o GRUPO 51-34 -
Tampa Inferior). Tampa Inferior).
Resfriador do EGR
19 ± 3 N·m
1
AC808628AC
Remoção
<<A>> >>A<< 1. Interruptor de pressão do óleo do motor
PONTOS NO SERVIÇO DE REMOÇÃO
<<A>> REMOÇÃO DO INTERRUPTOR DE PRESSÃO DO ÓLEO
O selante é aplicado no parafuso. Remova o parafuso com cuidado para não quebrá-lo.
Use a ferramenta especial (MB992118) para remover o
interruptor de pressão do óleo.
MB992118
AC613479 AB
LUBRIFICAÇÃO DO MOTOR
INTERRUPTOR DA PRESSÃO DE ÓLEO DO MOTOR
REMOÇÃO E INSTALAÇÃO <4N1>
12-15
PONTOS NO SERVIÇO DE INSTALAÇÃO
>>A<< INSTALAÇÃO DO INTERRUPTOR DE PRESSÃO DO ÓLEO DO MOTOR
1 mm 5 mm
1. Aplique selante na rosca do interruptor de pressão do
óleo do motor.
Selante especificado: Junta Líquida 1141J ou
equivalente
NOTA:
Instale o interruptor de pressão do óleo do motor imedi-
atamente após aplicar o selante.
AC613480 AB
2.
Após a instalação, até que um período suficiente de
tempo se passe (uma hora ou mais), não aplique óleo
para motor ou água na área de aplicação do selante ou
MB992118 dê a partida no motor.
Da mesma maneira que na remoção, use a ferramenta
AC613479 AB especial para o interruptor de pressão do óleo (MB992118)
para apertá-lo com o torque especificado.
Torque de aperto: 19 ± 3 N.m
LUBRIFICAÇÃO DO MOTOR
CORRENTE DA BOMBA DE ÓLEO <4B1>
REMOÇÃO E INSTALAÇÃO
12-16
CORRENTE DA BOMBA DE ÓLEO <4B1>
REMOÇÃO E INSTALAÇÃO
M112100310042000
Operação de Pré-remoção Operação de Pós-instalação
• Remoção da Corrente de Sincronismo das Válvulas • Instalação da Corrente de Sincronismo das Válvulas
(Consulte o GRUPO 11A-86 - Corrente de Sincronismo). (Consulte o GRUPO 11A-86 - Corrente de Sincronismo).
Aplique óleo de motor em
todas as peças móveis
antes da instalação.
2
1
10 ± 2 N·m
10 ± 2 N·m
5
6
4 23 ± 2 N·m
3 AC706643 AC
Etapas de remoção
1. Guia da corrente da bomba de óleo do motor
2. Tensionador da corrente da bomba de óleo do motor
<<A>> >>C<< 3. Parafuso da polia dentada da bomba de óleo do motor
Corrente de acionamento da bomba de óleo do motor e polia dentada da bomba de óleo do
<<A>> 4.
motor
>>B<< 5. Corrente de acionamento da bomba de óleo do motor
>>B<< 6. Polia dentada da bomba de óleo do motor
>>A<< 7. Polia dentada da árvore de manivelas
LUBRIFICAÇÃO DO MOTOR
CORRENTE DA BOMBA DE ÓLEO <4B1>
REMOÇÃO E INSTALAÇÃO
12-17
PONTOS NO SERVIÇO DE REMOÇÃO
<<A>> REMOÇÃO DO PARAFUSO DA POLIA DENTADA DA BOMBA DE ÓLEO DO MOTOR/
CORRENTE DE ACIONAMENTO DA BOMBA E POLIA DENTADA
1. Fixe a polia dentada da bomba de óleo do motor com a
ferramenta especial chave da cobertura superior
(MB991346).
2. Solte o parafuso da polia dentada da bomba de óleo do
motor e remova a corrente de acionamento e a polia
dentada.
MB991346
AC611491 AC
PONTOS NO SERVIÇO DE INSTALAÇÃO
>>A<< INSTALAÇÃO DA POLIA DENTADA DA ÁRVORE DE MANIVELAS
: Limpar com um pano. 1. Limpe a sujeira na polia dentada da árvore de
: Limpar com um pano e desengraxante. manivelas e da árvore de manivelas como mostrado na
Árvore de manivelas figura usando um pedaço de tecido, e então
desengraxe as áreas.
NOTA:
Frente Desengraxe para evitar a queda no coeficiente de fric-
do motor ção da parte de pressionamento causada pela adesão
do óleo.
Polia dentada da 2. Instale a polia dentada da árvore de manivelas na
árvore de manivelas AC705022AB
árvore de manivelas.
>>B<< INSTALAÇÃO DA POLIA DENTADA DA BOMBA DE ÓLEO DO MOTOR/CORRENTE DE
ACIONAMENTO
1. Instale a polia dentada no conjunto da bomba de óleo do motor.
2. Instale a corrente de acionamento na polia dentada da árvore de manivelas.
3. Instale corrente de acionamento na polia dentada da bomba de óleo do motor.
>>C<< INSTALAÇÃO DO PARAFUSO DA POLIA DENTADA DA BOMBA DE ÓLEO DO MOTOR
1. Fixe a polia dentada da bomba de óleo do motor com
ferramenta especial chave da cobertura superior
(MB991346) na mesma maneira como na remoção.
2. Aperte o parafuso da polia dentada da bomba de óleo
do motor com o torque especificado.
Torque de aperto: 23 ± 2 N.m
MB991346
AC611491 AC
LUBRIFICAÇÃO DO MOTOR
BOMBA DE ÓLEO <4B1>
REMOÇÃO E INSTALAÇÃO
12-18
BOMBA DE ÓLEO <4B1>
REMOÇÃO E INSTALAÇÃO
M112100160045200
Operação de Pré-remoção Operação de Pós-instalação
• Remoção do Cárter de Óleo do Motor (Consulte o • Instalação do Cárter de Óleo do Motor (Consulte o
GRUPO 11A-71 - Cárter de Óleo). GRUPO 11A-71 - Cárter de Óleo).
23 ± 2 N·m
26 ± 2 N·m
2
26 ± 2 N·m AC613550 AD
Etapas de remoção
<<A>> >>A<< 1. Parafuso da polia dentada da bomba de óleo do motor
2. Conjunto da bomba de óleo do motor
LUBRIFICAÇÃO DO MOTOR
BOMBA DE ÓLEO <4B1>
REMOÇÃO E INSTALAÇÃO
12-19
PONTOS NO SERVIÇO DE REMOÇÃO
<<A>> REMOÇÃO DO PARAFUSO DA POLIA DENTADA DA BOMBA DE ÓLEO DO MOTOR
1. Fixe a polia dentada da bomba de óleo do motor e a
corrente de acionamento da bomba de óleo do motor
com uma cinta plástica para evitar perder o
posicionamento.
2. Fixe a polia dentada da bomba de óleo do motor com a
ferramenta especial chave da cobertura superior
Cinta plástica (MB991346).
3. Após remover o parafuso da polia dentada da bomba
MB991346 de óleo do motor, desconecte a polia dentada da bomba
AC705465 AD de óleo mantendo-a instalada na sua corrente de
acionamento.
PONTOS NO SERVIÇO DE INSTALAÇÃO
>>A<< INSTALAÇÃO DO PARAFUSO DA POLIA DENTADA DA BOMBA DE ÓLEO DO MOTOR
1. Instale o parafuso da polia dentada da bomba de óleo
do motor no conjunto da bomba de óleo, estando a
polia dentada instalada em sua corrente de
acionamento.
2. Fixe a polia dentada da bomba de óleo do motor com a
ferramenta especial chave da cobertura superior
Cinta plástica (MB991346) da mesma maneira como na remoção.
3. Aperte o parafuso da polia dentada da bomba de óleo
MB991346 do motor com o torque especificado.
AC705465 AD
Torque de aperto: 23 ± 2 N.m
4. Remova a cinta plástica que fixava a polia da bomba de
óleo do motor com a corrente de acionamento para
evitar perder o posicionamento.
LUBRIFICAÇÃO DO MOTOR
BOMBA DE ÓLEO <4B1>
REMOÇÃO E INSTALAÇÃO
12-20
