OCD

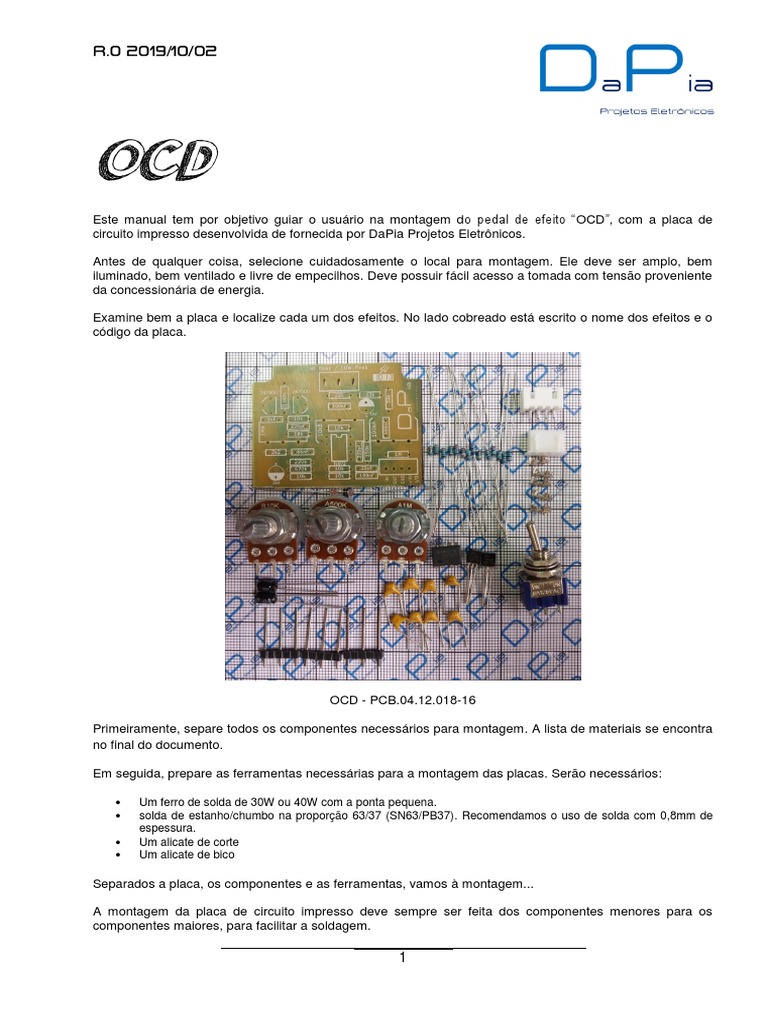

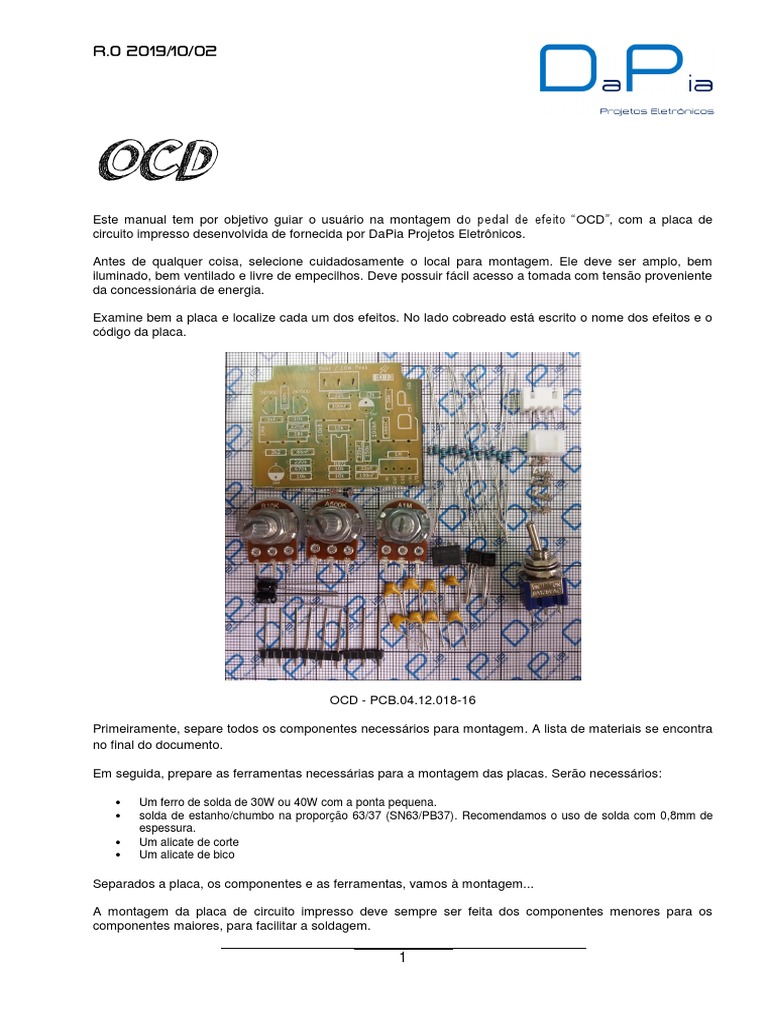

Este manual tem por objetivo guiar o usuário na montagem do pedal de efeito “OCD”, com a placa de
circuito impresso desenvolvida de fornecida por DaPia Projetos Eletrônicos.

Antes de qualquer coisa, selecione cuidadosamente o local para montagem. Ele deve ser amplo, bem
iluminado, bem ventilado e livre de empecilhos. Deve possuir fácil acesso a tomada com tensão proveniente
da concessionária de energia.

Examine bem a placa e localize cada um dos efeitos. No lado cobreado está escrito o nome dos efeitos e o
código da placa.

OCD - PCB.04.12.018-16

Primeiramente, separe todos os componentes necessários para montagem. A lista de materiais se encontra
no final do documento.

Em seguida, prepare as ferramentas necessárias para a montagem das placas. Serão necessários:

• Um ferro de solda de 30W ou 40W com a ponta pequena.

• solda de estanho/chumbo na proporção 63/37 (SN63/PB37). Recomendamos o uso de solda com 0,8mm de
espessura.
• Um alicate de corte
• Um alicate de bico

Separados a placa, os componentes e as ferramentas, vamos à montagem...

A montagem da placa de circuito impresso deve sempre ser feita dos componentes menores para os
componentes maiores, para facilitar a soldagem.

1
Entenda os símbolos dos componentes. Isso ajudará na montagem.

Representação de resistor

Representação de diodo

Representação de capacitor não

polarizado

Representação de capacitor
polarizado – A parte pintada
representa o polo negativo

Representação de transistor

Representação de circuito
integrado

Representação de
potenciômetros (montados pelo
lado cobreado)

Representação de chave de
seleção (montados pelo lado
cobreado)

Representação de conector de
interface

Inicialmente devem ser montados os resistores. Notar que a placa foi projetada para uso de resistores tipo
CR16, que são menores que os resistores CR25 (aqueles mais comuns no mercado de varejo), porém nada
impede que sejam usados resistores CR25. Apenas notar que, com resistores CR25, pode haver uma maior
dificuldade para a colocação dos mesmos. Os valores de cada resistor estão indicados na placa e devem
ser identificados nos componentes pelas suas cores descritas nas listas de material.
Resistor CR16

Resistor CR25

2
Verifique a posição de cada resistor na placa e insira-os. Os resistores não possuem polaridade, logo a
posição dos terminais não tem um sentido definido.

Certifique-se que os mesmos estejam próximos à placa e efetue as soldas dos mesmos. Verifique se as
soldas estão bem-feitas. Corte o excesso dos terminais que tenha ficado no lado da solda para evitar curto-
circuito.

Em seguida deve ser montado e soldado o diodo. Importante ressaltar que o diodo possui polaridade e a
posição de seus terminais deve ser respeitada.

Faixa indicando a polaridade

Verifique a faixa indicadora de polaridade do diodo. Ela deve coincidir com a faixa marcada na placa de
circuito impresso. A montagem do diodo com a polaridade invertida poderá danificar o próprio diodo e
impedir que se obtenha o efeito desejado.

Certifique-se que o mesmo esteja próximo à placa e que as soldas estão bem-feitas. Corte o excesso dos
terminais que tenha ficado no lado da solda para evitar curto-circuito.

3
Depois de colocados os resistores e o diodo devem ser montados os capacitores não polarizados (poliéster
metalizado, cerâmicos ou multicamadas). Estes capacitores possuem seus valores impressos diretamente
em seu corpo.

Verifique a posição de cada capacitor na placa e insira-os. Os capacitores de poliéster metalizado e

cerâmicos não possuem polaridade, logo a posição dos terminais não tem um sentido definido.

Certifique-se que os mesmos estejam próximos à placa e que as soldas estão bem feitas. Corte o excesso
dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

Após os capacitores não polarizados devem ser montados os capacitores eletrolíticos. A placa foi projetada
para uso de capacitores miniatura (4x5 ou 4x7 essa é a medida do diâmetro x altura do capacitor). O uso de
capacitores eletrolíticos maiores pode causar transtornos na hora de montar a placa na caixa.

Assim como os diodos, os capacitores eletrolíticos também possuem polaridade. A inversão de um

capacitor eletrolítico pode danificá-lo permanentemente, por isso tenha bastante atenção no momento da
montagem do mesmo. No corpo do capacitor localize a faixa que indica a polaridade negativa. Na placa de
circuito impresso o lado negativo é evidenciado pelo preenchimento de metade do círculo que denota o
capacitor, além do símbolo “+” no lado positivo. Todos os capacitores eletrolíticos devem ter tensão de
trabalho mínima de 16V, salvo de explicitado na lista de materiais uma tensão diferente.

Faixa indicando a polaridade

4
 Os próximos componentes a serem montados são os transistores e o circuitos integrado. Para os
transistores, encaixe-os nas respectivas posições e ajuste-os de forma que fiquem á aproximadamente 3 ou
4 mm da placa. Efetue a solda e corte o excesso dos terminais que tenha ficado no lado da solda para
evitar curto-circuito. O circuito integrado possui uma orientação certa na placa. Verifique a marcação
indicativa da orientação e insira-o corretamente. Caso seja montado invertido, o circuito integrado poderá
ser danificado e o efeito não funcionará. O circuito integrado deve ser posicionado rente á placa e soldado.
Não há necessidade de cortar os excessos, pois seus terminais são curtos.

Indicador de posição

5
Terminadas as montagens no lado dos componentes passa-se a montagem das partes no lado cobreado.
Antes de montar qualquer componente no lado cobreado da placa, revise todas as soldas já feitas na placa,
corrigindo as que possam ter ficado irregulares ou insuficientes. Verifique, também, se nenhum ponto de
solda foi esquecido.

Primeiramente monte a chave de seleção e realize a soldagem de forma cuidadosa. A solda deverá ser feita
entre a placa e a chave. Esta é a operação mais chata das montagens, pois o espaço entre a chave a e
placa é pequeno para realizar a soldagem, mas com um pouco de paciência tudo se resolve.

Posicione a chave na placa, de forma que os terminais fiquem rentes ao lado dos componentes:

Posicionada a chave faça a solda por entre a chave e a placa. A máscara de solda auxilia nesta hora
evitando que a solda espalhe e curto circuite as demais ilhas. Evite permanecer por muito tempo com o
ferro de solda nos terminais para não derreter a chave.

É possível que a chave fique um pouco “chamuscada” pelo contato com a ponta do ferro de solda. Isso não é
um problema, se não estético.

O próximo passo será preparar os potenciômetros para a montagem na placa. Dobre os terminais para
baixo e solde um pedaço de barra de terminais de 20mm (equivalente a 5 terminais, com os dois
intermediários removidos) nos 3 terminais de cada potenciômetro.

Remover

6
Remova, também, a trava que fica ao lado da porca do potenciômetro.

Insira o conjunto previamente montado nos locais respectivos de cada um deles e solde o terminal central
apenas. Faça os ajustes necessários para que os potenciômetros fiquem alinhados com a chave de
seleção. Uma vez alinhados efetue a solda dos outros terminais.

7
 A colocação de um conector de ligação para os sinais de entrada e saída é opcional. A placa está pronta
para receber conectores do tipo KK ou PE (XH), ambos com passo de 2,54/2,5mm. Caso o montador opte
por não colocar o conector os fios devem ser ligados diretamente à placa.

8
Circuito de acionamento do efeito / By-pass

A placa fornecida é exclusivamente da parte do efeito. Toda a parte de acionamento e by-pass do

efeito precisa ser montada a parte.

O circuito de acionamento e by-pass é bastante simples. São necessários:

• 1 jack P10 mono

• 1 jack P10 estéreo
• 1 jack para alimentação P4
• 1 chave de acionamento tipo 3PDT
• 1 resistor de 2k2
• 1 LED do tamanho e cor a seu gosto
• 1 clip para bateria de 9V (opcional)

Como existem diversos modelos de jacks no mercado e mesmo entre jacks de formatos iguais
pode haver posicionamento diferente de terminais eu aconselho ao montador prestar bastante
atenção na montagem.

9
Aqui está um exemplo de montagem, obviamente fora de escala.

10
OCD
Lista de Materiais

Quantidade Material
1 Chave alavanca Simples (ON-ON)
1 Potenciômetro 16mm 10kB
1 Potenciômetro 16mm 500kA
1 Potenciômetro 16mm 1MA
2 Transistor 2N7000
1 Circuito Integrado TL072
1 Diodo 1N34
1 Conector PE 4 vias
2 Capacitor Cerâmico 220pF
1 Capacitor Poliéster Metalizado 1nF
1 Capacitor Poliéster Metalizado 22nF
1 Capacitor Poliéster Metalizado 68nF
3 Capacitor Poliéster Metalizado 100nF
2 Capacitor Eletrolítico 10uF
1 Resistor CR16 2k2 (Vermelho, Vermelho, Vermelho, Dourado)
5 Resistor CR16 10k (Marrom, Preto, Laranja, Dourado)
1 Resistor CR16 18k (Marrom, Cinza, Laranja, Dourado)
1 Resistor CR16 22k (Vermelho, Vermelho, Laranja, Dourado)
1 Resistor CR16 33k (Laranja, Laranja, Laranja, Dourado)
1 Resistor CR16 39k (Laranja, Branco, Laranja, Dourado)
1 Resistor CR16 150k (Marrom, Verde, Amarelo, Dourado)
1 Resistor CR16 220k (Vermelho, Vermelho, Amarelo, Dourado)
1 Resistor CR16 470k (Amarelo, Violeta, Amarelo, Dourado)
1 Resistor CR16 1M (Marrom, Preto, Verde, Dourado)
3 Barra de pinos longa 5 pinos
1 Placa de circuito impresso PCB.04.12.018-16

Esquema elétrico

11
Gabarito para Furação Caixa 1590B

Hi Low

Volume Ganho

Tonalidade

12
Equivalência de anéis de resistores 4 e 5 faixas

4 faixas 5 Faixas
2k2 Vermelho Vermelho Vermelho Dourado Vermelho Vermelho Preto Marrom Marrom
10k Marrom Preto Laranja Dourado Marrom Preto Preto Vermelho Marrom
18k Marrom Cinza Laranja Dourado Marrom Cinza Preto Vermelho Marrom
22k Vermelho Vermelho Laranja Dourado Vermelho Vermelho Preto Vermelho Marrom
33k Laranja Laranja Laranja Dourado Laranja Laranja Preto Vermelho Marrom
39k Laranja Verde Laranja Dourado Laranja Verde Preto Vermelho Marrom
150k Marrom Verde Amarelo Dourado Marrom Verde Preto Laranja Marrom
220k Vermelho Vermelho Amarelo Dourado Vermelho Vermelho Preto Laranja Marrom
470k Amarelo Violeta Amarelo Dourado Amarelo Violeta Preto Laranja Marrom
1M Marrom Preto Verde Dourado Marrom Preto Preto Amarelo Marrom

13
