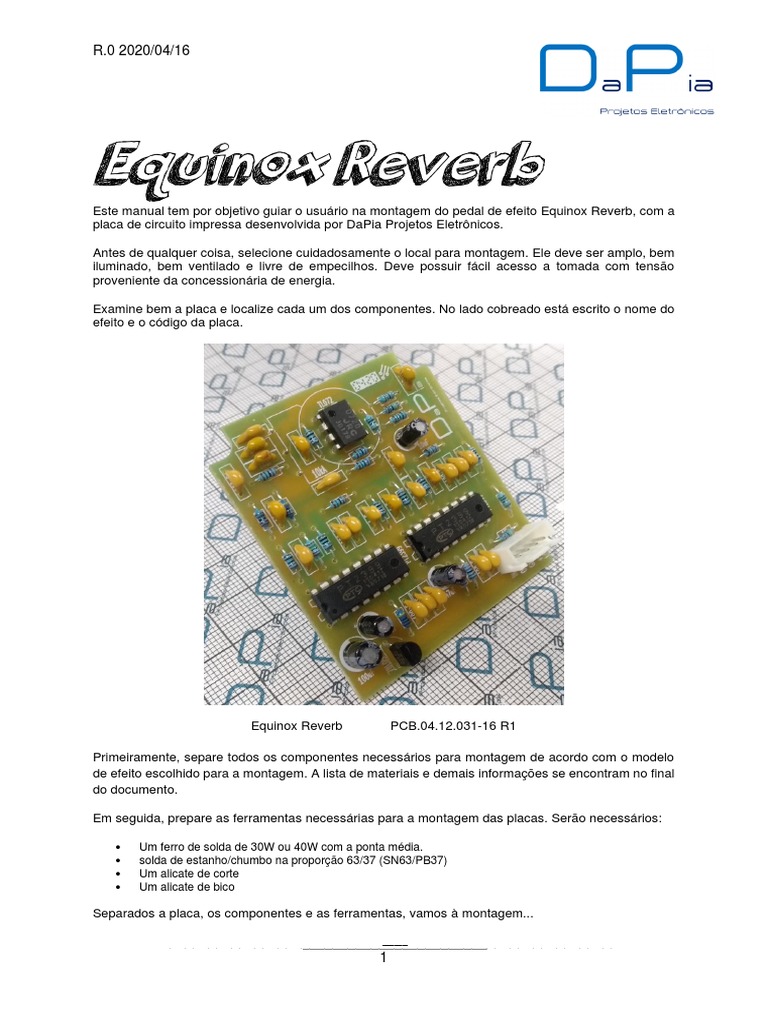

Equinox Reverb
Este manual tem por objetivo guiar o usuário na montagem do pedal de efeito Equinox Reverb, com a
placa de circuito impressa desenvolvida por DaPia Projetos Eletrônicos.

Antes de qualquer coisa, selecione cuidadosamente o local para montagem. Ele deve ser amplo, bem
iluminado, bem ventilado e livre de empecilhos. Deve possuir fácil acesso a tomada com tensão
proveniente da concessionária de energia.

Examine bem a placa e localize cada um dos componentes. No lado cobreado está escrito o nome do
efeito e o código da placa.

Equinox Reverb PCB.04.12.031-16 R1

Primeiramente, separe todos os componentes necessários para montagem de acordo com o modelo
de efeito escolhido para a montagem. A lista de materiais e demais informações se encontram no final
do documento.

Em seguida, prepare as ferramentas necessárias para a montagem das placas. Serão necessários:

• Um ferro de solda de 30W ou 40W com a ponta média.

• solda de estanho/chumbo na proporção 63/37 (SN63/PB37)
• Um alicate de corte
• Um alicate de bico

Separados a placa, os componentes e as ferramentas, vamos à montagem...

1
 R.0 2020/04/16

A montagem da placa de circuito impresso deve sempre ser feita dos componentes menores para os
componentes maiores, para facilitar a soldagem.

Representação de
resistor

Representação de
capacitor não
Entenda os símbolos dos componentes. Isso ajudará na montagem. polarizado

Representação de
capacitor polarizado
– A parte pintada
representa o polo
negativo

Representação de
Regulador de Tensão

Representação de
Circuito Integrado

Representação de
potenciômetros

Representação de
Conector de Interface

2
R.0 2020/04/16

Primeiramente montar os resistores. Notar que a placa foi projetada para uso de resistores tipo CR16,
que são menores que os resistores CR25 (aqueles mais comuns no mercado de varejo), porém nada
impede que sejam usados resistores CR25. Apenas notar que, com resistores CR25, pode haver uma
maior dificuldade para a colocação deles. Os valores de cada resistor estão indicados na placa e
devem ser identificados nos componentes pelas suas cores descritas nas listas de material.

Resistor CR16 Resistor CR25

Verifique a posição de cada resistor na placa e insira-os. Os resistores não possuem polaridade, logo
a posição dos terminais não tem um sentido definido.

Certifique-se que eles estejam próximos à placa e efetue as soldas deles. Verifique se as soldas estão
bem-feitas. Corte o excesso dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

Na lista de materiais estão descritas a cores dos anéis para cada um dos resistores. Caso tenha
dificuldade para decifrar o código de cores utilize o multímetro para medir cada um dos resistores e
certificar a resistência de cada um deles.

3
R.0 2020/04/16

Depois de colocados os resistores devem ser montados os capacitores não polarizados (Multicamadas,
poliéster metalizado e cerâmicos). Estes capacitores possuem seus valores impressos diretamente em
seu corpo. Veja a lista de materiais para ver a correlação entre a capacitância e o código impresso no
corpo do componente.

Verifique a posição de cada capacitor na placa e insira-os. Os capacitores de poliéster metalizado e

cerâmicos não possuem polaridade, logo a posição dos terminais não tem um sentido definido.

Certifique-se que eles estejam próximos à placa e que as soldas estão bem-feitas. Corte o excesso
dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

4
R.0 2020/04/16

Após os capacitores não polarizados devem ser montados os capacitores eletrolíticos. As placas foram
projetadas para uso de capacitores miniatura (4x5, 4x7, 6,3x7 ou 6,3x10 – essa é a medida do diâmetro
x altura do capacitor). Todos os capacitores eletrolíticos devem ter uma tensão de trabalho mínima de
16V, salvo quando expresso uma tensão diferente na lista de materiais.

Assim como os diodos, os capacitores eletrolíticos também possuem polaridade. A inversão de um

capacitor eletrolítico pode danificá-lo permanentemente, por isso tenha bastante atenção no momento
da montagem dele. No corpo do capacitor localize a faixa que indica a polaridade negativa. Na placa
de circuito impresso o lado negativo é evidenciado pelo preenchimento de metade do círculo que
denota o capacitor, além do símbolo “+” no lado positivo.

Faixa indicando a polaridade

O próximo componente a ser montado é o regulador de tensão. O regulador de tensão possui uma
orientação certa na placa. Verifique a orientação e insira-o corretamente. Caso seja montado invertido,
o regulador de tensão poderá ser danificado e o efeito não funcionará. O regulador de tensão deve ser
posicionado entre 3 e 5 mm da placa e soldado. Corte o excesso dos terminais que tenha ficado no
lado da solda para evitar curto-circuito.

5
R.0 2020/04/16

Em seguida devem ser montado os circuitos integrados. Os circuitos integrados possuem uma
orientação certa na placa. Verifique a orientação e insira-o corretamente. Caso seja montado invertido,
os circuitos integrados poderão ser danificados e o efeito não funcionará. Os circuitos integrados
devem ser colocados rente a placa e soldados. Não há necessidade de cortar os terminais pois eles
são curtos e não apresentam riscos.

Não aconselhamos o uso de soquetes, pois eles são pontos de falha e podem apresentar mau contato,
porém se for de vontade do montador, poderão ser utilizados, sem problemas. Neste caso deve ser
soldado o soquete a placa e o circuito integrado deve ser montado no soquete.

Terminadas as montagens no lado dos componentes passa-se a montagem das partes no lado
cobreado. Antes de montar qualquer componente no lado cobreado da placa, revise todas as soldas
já feitas na placa, corrigindo as que possam ter ficado irregulares ou insuficientes. Verifique, também,
se nenhum ponto de solda foi esquecido.

O próximo passo será preparar os potenciômetros para a montagem na placa. Dobre os terminais para
baixo e solde um pedaço de barra de terminais de 11,2mm (equivalente a 5 terminais, com os dois
intermediários removidos) nos 3 terminais de cada potenciômetro.

Remover

6
R.0 2020/04/16

Remova, também, a trava que fica ao lado da porca do potenciômetro.

Insira o conjunto previamente montado no local e solde o terminal central apenas. Faça os ajustes
necessários para que o potenciômetro fique alinhado. Uma vez alinhado efetue a solda dos outros
terminais.

7
R.0 2020/04/16

A colocação de um conector de ligação para os sinais de entrada e saída é opcional. A placa está
pronta para receber conectores do tipo KK ou PE (XH), ambos com passo de 2,54/2,5mm. Caso o
montador opte por não colocar o conector os fios devem ser ligados diretamente à placa.

Terminada a montagem é só encaixotar, ligar tudo e tirar o máximo de som do seu pedal
novo...

8
R.0 2020/04/16

Circuito de acionamento do efeito / By-pass

A placa fornecida é exclusivamente da parte do efeito. Toda a parte de acionamento e by-

pass do efeito precisa ser montada a parte.

O circuito de acionamento e by-pass é bastante simples. São necessários:

• 1 jack P10 mono

• 1 jack P10 estéreo
• 1 jack para alimentação P4
• 1 chave de acionamento tipo 3PDT
• 1 resistor de 2k2
• 1 LED do tamanho e cor a seu gosto
• 1 clip para bateria de 9V (opcional)

Como existem diversos modelos de jacks no mercado e mesmo entre jacks de formatos iguais
pode haver posicionamento diferente de terminais eu aconselho ao montador prestar
bastante atenção na montagem.

9
R.0 2020/04/16

Aqui está um exemplo de montagem, obviamente fora de escala.

10
R.0 2020/04/16

Lista de Materiais

Quantidade Material
1 Potenciômetro 16mm 10kA
1 Barra de Pinos curta (11,2mm)
1 Conector PE 4 vias
2 Circuito Integrado PT2399
1 Circuito Integrado TL072
1 Circuito Integrado 78L05
1 Capacitor Eletrolítico 10uF
2 Capacitor Eletrolítico 47uF
1 Capacitor Eletrolítico 100uF
2 Capacitor Poliéster metalizado ou Multicamadas 1nF (102 ou 0,001u)
2 Capacitor Poliéster metalizado ou Multicamadas 2n2F (222 ou 0,0022u)
2 Capacitor Poliéster metalizado ou Multicamadas 10nF (103 ou 0,01u)
1 Capacitor Poliéster metalizado ou Multicamadas 15nF (153 ou 0,015u)
1 Capacitor Poliéster metalizado ou Multicamadas 47nF (473 ou 0,047u)
11 Capacitor Poliéster metalizado ou Multicamadas 100nF (104 ou 0,1u)
2 Capacitor Poliéster metalizado ou Multicamadas 1uF (105)
3 Capacitor Poliéster metalizado ou Multicamadas 10uF (106)
2 Resistor CR16 100 (Marrom, Preto, Marrom, Dourado)
1 Resistor CR16 2k2 (Vermelho, Vermelho, Vermelho, Dourado)
2 Resistor CR16 4k7 (Amarelo, Violeta, Vermelho, Dourado)
11 Resistor CR16 10k (Marrom, Preto, Laranja, Dourado)
2 Resistor CR16 15k (Marrom, Verde, Laranja, Dourado)
1 Resistor CR16 22k (Vermelho, Vermelho, Laranja, Dourado)
3 Resistor CR16 100k (Marrom, Preto, Amarelo, Dourado)
2 Resistor CR16 1M (Marrom, Preto, Verde, Dourado)
1 Placa de Circuito Impresso PCB.04.12.031-16

Vista Superior da Placa

11
R.0 2020/04/16

Esquema elétrico

12
R.0 2020/04/16

Gabarito para Furação Caixa 1590B

Reverb

13
R.0 2020/04/16

Equivalência de anéis de resistores 4 e 5 faixas

4 faixas 5 Faixas
100 Marrom Preto Marrom Dourado Marrom Preto Preto Preto Marrom
2k2 Vermelho Vermelho Vermelho Dourado Vermelho Vermelho Preto Marrom Marrom
4k7 Amarelo Violeta Vermelho Dourado Amarelo Violeta Preto Marrom Marrom
10k Marrom Preto Laranja Dourado Marrom Preto Preto Vermelho Marrom
15k Marrom Verde Laranja Dourado Marrom Verde Preto Vermelho Marrom
22k Vermelho Vermelho Laranja Dourado Vermelho Vermelho Preto Vermelho Marrom
100k Marrom Preto Amarelo Dourado Marrom Preto Preto Laranja Marrom
1M Marrom Preto Verde Dourado Marrom Preto Preto Amarelo Marrom
