R.

0 2021/09/09

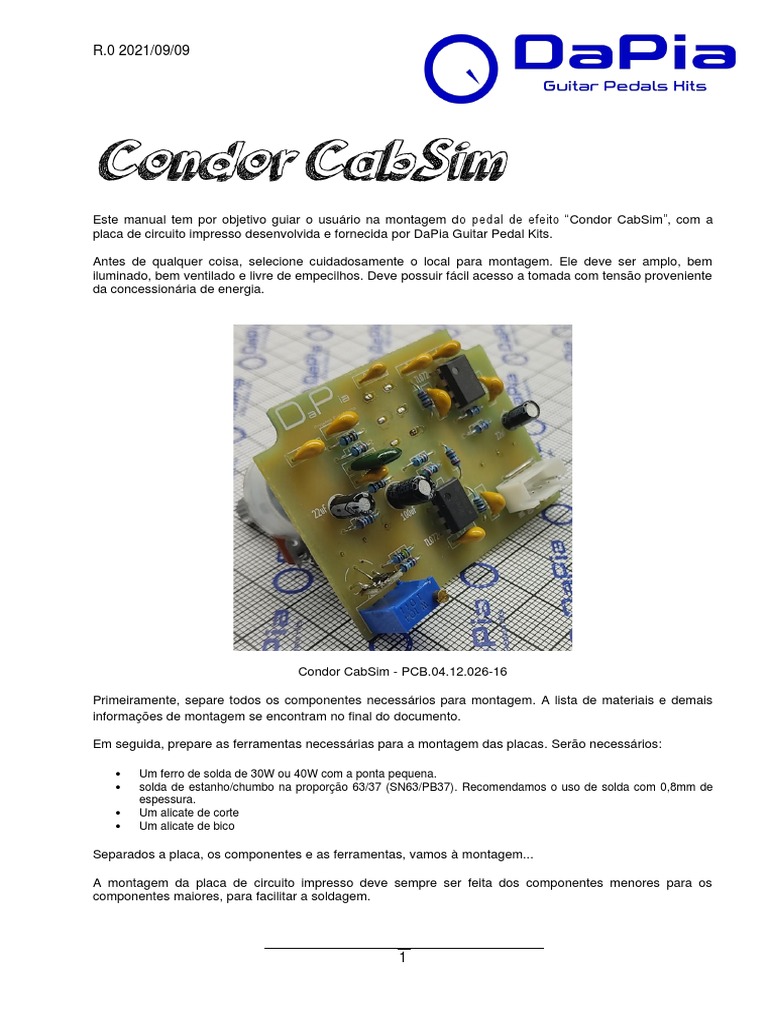

Condor CabSim
Este manual tem por objetivo guiar o usuário na montagem do pedal de efeito “Condor CabSim”, com a
placa de circuito impresso desenvolvida e fornecida por DaPia Guitar Pedal Kits.

Antes de qualquer coisa, selecione cuidadosamente o local para montagem. Ele deve ser amplo, bem
iluminado, bem ventilado e livre de empecilhos. Deve possuir fácil acesso a tomada com tensão proveniente
da concessionária de energia.

Condor CabSim - PCB.04.12.026-16

Primeiramente, separe todos os componentes necessários para montagem. A lista de materiais e demais
informações de montagem se encontram no final do documento.

Em seguida, prepare as ferramentas necessárias para a montagem das placas. Serão necessários:

• Um ferro de solda de 30W ou 40W com a ponta pequena.

• solda de estanho/chumbo na proporção 63/37 (SN63/PB37). Recomendamos o uso de solda com 0,8mm de
espessura.
• Um alicate de corte
• Um alicate de bico

Separados a placa, os componentes e as ferramentas, vamos à montagem...

A montagem da placa de circuito impresso deve sempre ser feita dos componentes menores para os
componentes maiores, para facilitar a soldagem.

1
R.0 2021/09/09

Entenda os símbolos dos componentes. Isso ajudará na montagem.

Representação de jumper

Representação de resistor

Representação de capacitor não

polarizado

Representação de capacitor
polarizado – A parte pintada
representa o polo negativo

Representação de circuito
integrado

Representação de Transistor

Representação de
potenciômetros (montados pelo
lado cobreado)

Representação de chave de
seleção (montada pelo lado
cobreado)

Representação de conector de
interface

Inicialmente devem ser montados os resistores. Notar que a placa foi projetada para uso de resistores tipo
CR16, que são menores que os resistores CR25 (aqueles mais comuns no mercado de varejo), porém nada
impede que sejam usados resistores CR25. Apenas notar que, com resistores CR25, pode haver uma maior
dificuldade para a colocação dos mesmos. Os valores de cada resistor estão indicados na placa e devem
ser identificados nos componentes pelas suas cores descritas nas listas de material.
Resistor CR16

Resistor CR25

2
R.0 2021/09/09

Antes de qualquer componente, faça a montagem do jumper, localizado logo acima do conector de interface
de entrada de sinal. Este jumper deve ser feito com um pedaço de fio ou até com uma sobra de terminal
reaproveitada de algum resistor ou capacitor.

Atravesse o fio pelos furos do jumper, efetue a solda e corte os excessos de fio que, por ventura, possam
ter ficado, para que não venham a causar curto circuitos.

Em seguida, verifique a posição de cada resistor na placa e insira-os. Na lista de materiais estão descritas a
cores dos anéis para cada um dos resistores. Caso tenha dificuldade para decifrar o código de cores utilize
o multímetro para medir cada um dos resistores e certificar a resistência de cada um deles. Os resistores
não possuem polaridade, logo a posição dos terminais não tem um sentido definido.

Certifique-se que os mesmos estejam próximos à placa e efetue as soldas dos mesmos. Verifique se as
soldas estão bem-feitas. Corte o excesso dos terminais que tenha ficado no lado da solda para evitar curto-
circuito.

3
R.0 2021/09/09

Depois de colocados os resistores devem ser montados os capacitores não polarizados (poliéster
metalizado, cerâmicos ou multicamadas). Estes capacitores possuem seus valores impressos diretamente
em seu corpo.

Verifique a posição de cada capacitor na placa e insira-os. Os capacitores de poliéster metalizado,

cerâmicos e multicamadas não possuem polaridade, logo a posição dos terminais não tem um sentido
definido.

Certifique-se que os mesmos estejam próximos à placa e que as soldas estão bem feitas. Corte o excesso
dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

Após os capacitores não polarizados devem ser montados os capacitores eletrolíticos. As placas foram
projetadas para uso de capacitores miniatura (4x5, 4x7, 5x7 – essa é a medida do diâmetro x altura do
capacitor). O uso de capacitores eletrolíticos maiores pode causar transtornos na hora de montar a placa na
caixa.

Os capacitores eletrolíticos também possuem polaridade. A inversão de um capacitor eletrolítico pode

danificá-lo permanentemente, por isso tenha bastante atenção no momento da montagem do mesmo. No
corpo do capacitor localize a faixa que indica a polaridade negativa. Na placa de circuito impresso o lado
negativo é evidenciado pelo preenchimento de metade do círculo que denota o capacitor, além do símbolo
“+” no lado positivo. Todos os capacitores eletrolíticos devem ter tensão de trabalho mínima de 16V, salvo
de explicitado na lista de materiais uma tensão diferente.

Faixa indicando a polaridade

4
 R.0 2021/09/09

Os próximos componentes a serem montados são os circuitos integrados e o transistor. Os circuitos integrados
possuem orientações certas na placa. Verifique a marcação indicativa da orientação e insira-os corretamente.
Caso sejam montados invertidos, os circuitos integrados poderão ser danificados e o efeito não funcionará. Os
circuitos integrados devem ser posicionados rente a placa e soldados. Não há necessidade de cortar os
excessos, pois seus terminais são curtos.

Indicador de posição

Para o transistor, encaixe-o na respectiva posição e ajuste-o de forma que fique á aproximadamente 3 ou 4
mm da placa. Efetue a solda e corte o excesso dos terminais que tenha ficado no lado da solda para evitar
curto-circuito.

Para maiores detalhes sobre a montagem do transistor J201 montado em adaptador veja o manual em:
https://www.mediafire.com/file/128e44ot70ubh1s/J201_Adaptador_SOT23_para_TO92.pdf/file

5
R.0 2021/09/09

Por último deve ser montado o trim pot de ajuste. A posição do parafuso de ajuste dele está indicada no silk
da placa. Certifique-se que este esteja próximo à placa e que as soldas estão bem-feitas. Corte o excesso
dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

Terminadas as montagens no lado dos componentes passa-se a montagem das partes no lado cobreado.
Antes de montar qualquer componente no lado cobreado da placa, revise todas as soldas já feitas na placa,
corrigindo as que possam ter ficado irregulares ou insuficientes. Verifique, também, se nenhum ponto de
solda foi esquecido.

Primeiramente monte a chave de seleção e realize a soldagem de forma cuidadosa. A solda deverá ser feita
entre a placa e a chave. Esta é a operação mais chata da montagem, pois o espaço entre a chave a e placa
é pequeno para realizar a soldagem, mas com um pouco de paciência tudo se resolve.

Posicione a chave na placa, de forma que os terminais fiquem rentes ao lado dos componentes:

6
R.0 2021/09/09

Posicionada a chave faça a solda por entre a chave e a placa. A máscara de solda auxilia nesta hora
evitando que a solda espalhe e curto circuite as demais ilhas. Evite permanecer por muito tempo com o
ferro de solda nos terminais para não derreter a chave.

É possível que a chave fique um pouco “chamuscada” pelo contato com a ponta do ferro de solda. Isso não é
um problema, se não estético.

O próximo passo será preparar os potenciômetros para a montagem na placa. Dobre os terminais para
baixo e solde um pedaço de barra de terminais de 20mm (equivalente a 5 terminais, com os dois
intermediários removidos) nos 3 terminais de cada potenciômetro.

Remover

7
R.0 2021/09/09

Remova, também, a trava que fica ao lado da porca do potenciômetro.

Insira os conjuntos previamente montados nos locais respectivos de cada um deles e solde os terminais
centrais apenas. Faça os ajustes necessários para que os potenciômetros fiquem alinhados com a chave de
seleção. Uma vez alinhados efetue a solda dos outros terminais.

8
R.0 2021/09/09

A colocação de um conector de ligação para os sinais de entrada e saída é opcional. A placa está pronta
para receber conectores do tipo KK ou PE (XH), ambos com passo de 2,54/2,5mm. Caso o montador opte
por não colocar o conector os fios devem ser ligados diretamente à placa.

Terminada a montagem basta ajustar, encaixotar seu pedal e tirar aquele som...

9
R.0 2021/09/09

Circuito de acionamento do efeito / By-pass

A placa fornecida é exclusivamente da parte do efeito. Toda a parte de acionamento e by-pass do

efeito precisa ser montada a parte.

O circuito de acionamento e by-pass é bastante simples. São necessários:

• 1 jack P10 mono

• 1 jack P10 estéreo
• 1 jack para alimentação P4
• 1 chave de acionamento tipo 3PDT
• 1 resistor de 2k2
• 1 LED do tamanho e cor a seu gosto
• 1 clip para bateria de 9V (opcional)

Como existem diversos modelos de jacks no mercado e mesmo entre jacks de formatos iguais
pode haver posicionamento diferente de terminais eu aconselho ao montador prestar bastante
atenção na montagem.

10
R.0 2021/09/09

Aqui está um exemplo de montagem, obviamente fora de escala.

11
R.0 2021/09/09

Ajustes

Antes de poder utilizar o seu pedal será necessário fazer alguns ajustes do ponto de
funcionamento.

Primeiramente ligue o pedal a uma fonte de alimentação de 9V ou bateria e insira um plug no jack
de entrada. Não é necessário que haja sinal nesta entrada para os ajustes.

Com um multímetro na escala de medição de tensão em corrente contínua, com fundo de escala
de 20V ou 50V, conecte a ponta de testes negativa a um ponto de terra, como o pino 1 do
potenciômetro de volume.

Com a ponta de testes positiva meça a tensão no dreno do transistor J201 (terminal que fica a
esquerda do transistor, voltado para a parte externa da placa). Com o auxílio de uma chave de
fenda pequena ajuste o parafuso do trim pot para que seja medida uma tensão contínua de,
aproximadamente, 4,5V.

12
R.0 2021/09/09

O ajuste sugerido aqui é um ajuste padrão e pode não ser que não seja o que mais lhe agrade,
portanto esteja à vontade para experimentar leves desvios a partir do ponto inicial aqui sugerido,
deixando o ajuste no ponto que melhor soar aos seus ouvidos ou melhor atender suas
necessidades musicais

13
R.0 2021/09/09

Condor CabSim
Lista de Materiais

Quantidade Material
1 Chave alavanca DPDT (dupla) ON-ON
1 Potenciômetro 16mm 1kA
1 Potenciômetro 16mm 10kA
2 Espaçador Longo (20mm)
1 Transistor J201
2 Circuito Integrado TL072
1 Chicote PE 4 vias
3 Capacitor Multicamadas 1nF
1 Capacitor Poliéster Metalizado 1n2F
2 Capacitor Multicamadas 3n9F
1 Capacitor Multicamadas 6n8F
1 Capacitor Multicamadas 8n2F
3 Capacitor Multicamadas 47nF
2 Capacitor Eletrolítico 22uF x 25V
1 Capacitor Eletrolítico 100uF x 16V
2 Resistor CR16 18k (Marrom, Cinza, Laranja, Dourado)
6 Resistor CR16 22k (Vermelho, Vermelho, Laranja, Dourado)
4 Resistor CR16 100k (Marrom, Preto, Amarelo, Dourado)
1 Resistor CR16 1M (Marrom, Preto, Verde, Dourado)
1 Trimpot Multivoltas Vertical 3296W 100k
1 Placa de circuito impresso PCB.04.12.026-16 R1

Esquema elétrico

14
R.0 2021/09/09

Gabarito para Furação Caixa 1590B

Marshall

Fender
Volume Gain

Tamanho externo 16,54mm x 11,35mm

15
R.0 2021/09/09

Equivalência de anéis de resistores 4 e 5 faixas

4 faixas 5 Faixas
18k Marrom Cinza Laranja Dourado Marrom Cinza Preto Vermelho Marrom
22k Vermelho Vermelho Laranja Dourado Vermelho Vermelho Preto Vermelho Marrom
100k Marrom Preto Amarelo Dourado Marrom Preto Preto Laranja Marrom
1M Marrom Preto Verde Dourado Marrom Preto Preto Amarelo Marrom

16
