MicroHead 60W

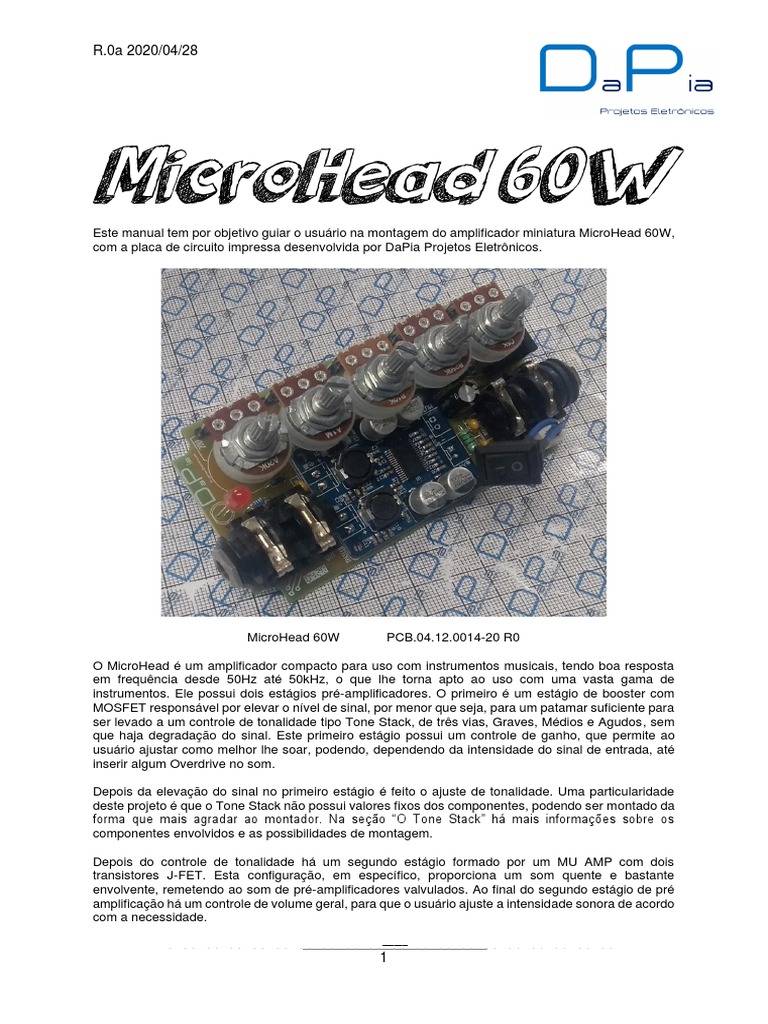

Este manual tem por objetivo guiar o usuário na montagem do amplificador miniatura MicroHead 60W,
com a placa de circuito impressa desenvolvida por DaPia Projetos Eletrônicos.

MicroHead 60W PCB.04.12.0014-20 R0

O MicroHead é um amplificador compacto para uso com instrumentos musicais, tendo boa resposta
em frequência desde 50Hz até 50kHz, o que lhe torna apto ao uso com uma vasta gama de
instrumentos. Ele possui dois estágios pré-amplificadores. O primeiro é um estágio de booster com
MOSFET responsável por elevar o nível de sinal, por menor que seja, para um patamar suficiente para
ser levado a um controle de tonalidade tipo Tone Stack, de três vias, Graves, Médios e Agudos, sem
que haja degradação do sinal. Este primeiro estágio possui um controle de ganho, que permite ao
usuário ajustar como melhor lhe soar, podendo, dependendo da intensidade do sinal de entrada, até
inserir algum Overdrive no som.

Depois da elevação do sinal no primeiro estágio é feito o ajuste de tonalidade. Uma particularidade
deste projeto é que o Tone Stack não possui valores fixos dos componentes, podendo ser montado da
forma que mais agradar ao montador. Na seção “O Tone Stack” há mais informações sobre os
componentes envolvidos e as possibilidades de montagem.

Depois do controle de tonalidade há um segundo estágio formado por um MU AMP com dois
transistores J-FET. Esta configuração, em específico, proporciona um som quente e bastante
envolvente, remetendo ao som de pré-amplificadores valvulados. Ao final do segundo estágio de pré
amplificação há um controle de volume geral, para que o usuário ajuste a intensidade sonora de acordo
com a necessidade.

1
R.0a 2020/04/28

O sinal é então levado a um módulo de potência classe D, baseado no circuito integrado TPA3118,
capaz de entregar até 60W a uma carga de 8, quando alimentado com 24VDC. Para entregar esta
potência é necessário que a fonte de alimentação consiga fornecer, pelo menos, 3 Ampères de forma
contínua. A vantagem deste módulo de potência é que ele interage muito bem com fontes chaveadas,
que são bastante compactas e leves, e, o mais importante, possuem entrada de tensão de rede ampla,
normalmente de 100 a 240VAC, sem necessidade de ajuste.

Especificações do MicroHead:

• Tensão de alimentação: de 12VDC a 24VDC*1 @ 3A em corrente contínua através de plug P4

com o centro positivo (não é a mesma polaridade de fontes de pedais de efeito).
• Impedância de entrada: Maior que 1M
• Impedância de saída: mínima 8. Com o uso de alto falantes de 16 haverá redução
proporcional da potência máxima do MicroHead.
• Nível de sinal na entrada para atingimento da máxima potência: 135mVRMS *2
*1
Com tensão de alimentação menor não será atingida a máxima potência e poderá haver distorções no som.
*2
Tensão de alimentação 24VDC, sinal senoidal de 1kHz e todos os controles ajustados nas posições máximas.

Curva de Potência de saída em função da frequência do sinal

Tensão de alimentação: 24VDC
Nível de sinal na entrada: 100mVRMS.

2
R.0a 2020/04/28

A montagem
Antes de qualquer coisa, selecione cuidadosamente o local para montagem. Ele deve ser amplo, bem
iluminado, bem ventilado e livre de empecilhos. Deve possuir fácil acesso a tomada com tensão
proveniente da concessionária de energia para ligação do ferro de solda e posteriormente o
equipamento montado.

Examine bem a placa e localize cada um dos componentes. No lado cobreado está escrito o nome do
amplificador e o código da placa.

Primeiramente, separe todos os componentes necessários para montagem. A lista de materiais e

demais informações se encontram no final do documento.

Em seguida, prepare as ferramentas necessárias para a montagem do amplificador. Serão

necessários:

• Um ferro de solda de 30W ou 40W com a ponta média.

• solda de estanho/chumbo na proporção 63/37 (SN63/PB37) de boa qualidade.
• Um alicate de corte.
• Um alicate de bico.

Separados a placa, os componentes e as ferramentas, vamos à montagem...

3
 R.0a 2020/04/28

A montagem da placa de circuito impresso deve sempre ser feita dos componentes menores para os
componentes maiores, para facilitar a soldagem.

Representação
de resistor

Representação
de diodo

Representação
de capacitor não
polarizado

Representação
de capacitor
polarizado – A
parte pintada
representa o
polo negativo

Representação
de Transistor

Representação
Entenda os símbolos dos componentes. Isso ajudará na montagem. de diodo
emissor de luz
(LED)

Representação
de indutor

Representação
de
potenciômetros

Representação
de Jack P10

Representação
de Jack P4
(Fonte de
alimentação)

Representação
terminais de
seleção (por
jumper)

Representação
conector PE
(para chave
liga/desliga)

Representação
de Módulo de
potência

4
R.0a 2020/04/28

Primeiramente montar os resistores. Notar que a placa foi projetada para uso de resistores tipo CR16,
que são menores que os resistores CR25 (aqueles mais comuns no mercado de varejo), porém nada
impede que sejam usados resistores CR25. Apenas notar que, com resistores CR25, pode haver uma
maior dificuldade para a colocação deles.

Resistor CR16 Resistor CR25

Os valores de cada resistor estão indicados na placa e devem ser identificados nos componentes pelos
seus anéis coloridos. Na lista de materiais estão descritas a cores dos anéis para cada um dos
resistores. Caso tenha dificuldade para decifrar o código de cores utilize o multímetro para medir cada
um dos resistores e certificar a resistência de cada um deles.

Verifique a posição de cada resistor na placa e insira-os. Os resistores não possuem polaridade, logo
a posição dos terminais não tem um sentido definido.

Certifique-se que eles estejam próximos à placa e efetue as soldas deles. Verifique se as soldas estão
bem-feitas. Corte o excesso dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

Em seguida devem ser montados e soldados os diodos. Importante ressaltar que diodos possuem
polaridade e a posição de seus terminais deve ser respeitada.

Faixa indicando a polaridade

Verifique a faixa indicadora de polaridade do diodo. Ela deve coincidir com a faixa marcada na placa
de circuito impresso. A montagem do diodo com a polaridade invertida poderá danificar o próprio diodo
e impedir que se obtenha o funcionamento desejado.

5
R.0a 2020/04/28

Certifique-se que eles estejam próximos à placa e que as soldas estão bem-feitas. Corte o excesso
dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

Em seguida deve ser montado e soldado o indutor de filtro. Assim com os resistores, o indutor não
possui polaridade, logo não há uma posição específica para seus terminais.

Certifique-se que ele esteja próximo à placa e que as soldas estão bem-feitas. Corte o excesso dos
terminais que tenha ficado no lado da solda para evitar curto-circuito.

Depois de colocados os resistores, os diodos e o indutor devem ser montados os capacitores não
polarizados (Multicamadas, poliéster metalizado e cerâmicos). Estes capacitores possuem seus
valores impressos diretamente em seu corpo. Veja a lista de materiais para ver a correlação entre a
capacitância e o código impresso no corpo do componente.

Verifique a posição de cada capacitor na placa e insira-os. Os capacitores de poliéster metalizado,

multicamadas e cerâmicos não possuem polaridade, logo a posição dos terminais não tem um sentido
definido.

Certifique-se que eles estejam próximos à placa e que as soldas estão bem-feitas. Corte o excesso
dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

6
R.0a 2020/04/28

Após os capacitores não polarizados devem ser montados os capacitores eletrolíticos. As placas foram
projetadas para uso de capacitores miniatura (4x5/4x7, 5x7 ou 8x12 – essa é a medida do diâmetro x
altura do capacitor). Todos os capacitores eletrolíticos devem ter uma tensão de trabalho mínima de
25V, salvo quando expresso uma tensão diferente na lista de materiais.

Assim como os diodos, os capacitores eletrolíticos também possuem polaridade. A inversão de um

capacitor eletrolítico pode danificá-lo permanentemente, por isso tenha bastante atenção no momento
da montagem dele. No corpo do capacitor localize a faixa que indica a polaridade negativa. Na placa
de circuito impresso o lado negativo é evidenciado pelo preenchimento de metade do círculo que
denota o capacitor, além do símbolo “+” no lado positivo.

Faixa indicando a polaridade

Os próximos componentes a serem montados são os transistores. Os transistores possuem uma

orientação certa na placa. Verifique a orientação e insira-o corretamente. Caso seja montado invertido,
o transistor poderá ser danificado e o amplificador não funcionará. O transistor deve ser posicionado
entre 3 e 5 mm da placa e soldado. Notar que a parte lisa da placa adaptadora do transistor, no caso
do transistor J201 SMD montado em adaptador, deve ficar voltada para a parte chata no desenho do
silk da placa. Corte o excesso dos terminais que tenha ficado no lado da solda para evitar curto-circuito.

7
R.0a 2020/04/28

Próximos componentes a serem montados são os jacks. Primeiro o de alimentação.

Em seguida os de sinal. A placa está preparada para receber jacks mono ou estéreo em ambas as
posições. O tipo de jack de sinal é indiferente, pois apenas os contatos nas posições externas terão os
contatos ligados no circuito.

Para perfeita montagem da placa na caixa metálica é essencial que os conectores sejam montados
exatamente rentes a placa de circuito impresso.

A placa está preparada para a montagem de um conector XH (PE) de dois pinos, para a colocação de
uma chave de liga/desliga para o amplificador. A montagem deste conector é opcional. Caso o
montador deseje os fios da chave podem ser soldados diretamente na placa ou então a chave pode
ser eliminada, sendo necessário, neste caso, interligar os dois terminais do conector com um jumper
metálico. A montagem do conector facilita a montagem do circuito na caixa metálica e uma eventual
manutenção futura.

8
R.0a 2020/04/28

Caso seja optado por montar o conector, deve ser feito um pequeno chicote com o conector fêmea e
a chave de liga/desliga.

Depois monte o módulo amplificador de potência. Para este módulo solde 6 terminais de fio rígido nas
posições da entrada de sinal (INPUT), alimentação 24V (POWER) e saída para o alto falante (OUT).
Caso sejam utilizadas barras de pinos o suporte plástico deve ser removido. Não devem ser montados
terminais na posição “MUTE”. Atentar que os terminais devem ser montados pelo lado de baixo do
módulo de potência (onde não há componentes) e a solda deve ser feita pelo lado de cima (onde estão
os componentes). Manter os terminais perpendiculares ao módulo de potência. Caso eles fiquem tortos
pode haver uma certa dificuldade na montagem do módulo de potência na placa do MicroHead.

9
R.0a 2020/04/28

O módulo de potência deve ser montado exatamente rente a placa do amplificador, pois caso seja
montado distante da mesma causará problemas na montagem dos potenciômetros e, posteriormente,
acomodação na caixa metálica. Depois de montado e soldado na placa do amplificador corte os
excessos dos terminais.

Montado o módulo de potência faz-se a montagem das barras de pinos que irão suportar os
potenciômetros e fazer a seleção do modo do Tone Stack. Para a seleção do tipo do Tone Stack é
usada uma barra de pinos curta com 2 terminais.

10
R.0a 2020/04/28

Para os potenciômetros são usadas barras de 5 pinos, com o segundo e quarto pinos retirados. Assim
o passo entre os pinos fica com 5,08 mm, a distância entre os terminais dos potenciômetros. A altura
de cada um dos pinos é 20mm, o que assegura a correta montagem na caixa metálica.

Remover

Colocadas e soldadas as barras de pinos, faz-se a montagem dos potenciômetros nas mesmas,
dobrando os terminais para baixo e soldando diretamente nas barras. Notar que os potenciômetros
devem ser soldados nas barras de pinos pelos seus terminais e não no rebite. Fazer a solda pelo rebite
pode superaquecer a trilha resistiva do potenciômetro e danificá-lo.

Remova, também, a trava que fica ao lado da porca do potenciômetro para que este seja montado
sem problemas na caixa posteriormente.

11
R.0a 2020/04/28

O primeiro potenciômetro que deve ser montado é o potenciômetro central (Mid). Notar que este
potenciômetro ficará apoiado sobre os capacitores eletrolíticos do módulo de potência.

Uma vez montado este potenciômetro os demais podem ser montados, respeitando o alinhamento
superior de todos eles.

12
R.0a 2020/04/28

Por último deve ser montado o LED indicador de estado do amplificador. Insira-o na sua posição,
observando a orientação dele. Assim como os diodos, o LED possui polaridade e a sua montagem
invertida pode fazer com que ele não funcione. Certifique-se que o chanfro indicativo da posição do
catodo coincida com a marcação na placa. O LED deve ser alinhado com a parte superior dos
potenciômetros.

Terminada a montagem é só encaixotar, ligar tudo e fazer os vizinhos chorarem...

13
R.0a 2020/04/28

O Tone Stack

Uma grande novidade neste projeto é que o tone stack pode ser montado usando a configuração que
o montador desejar. O amplificador foi desenvolvido de forma a suportar diversos modelos de tone
stack. Desta forma o montador poderá escolher o tone stack que mais lhe agrada entre os já usados
em diversos modelos de amplificadores consagrados no mercado e utilizar em seu MicroHead.

Importante ressaltar que a escolha de um determinado tone stack não fará o MicroHead ter o mesmo
“som” do modelo de amplificador que se está imitando, mas sim, ter a mesma controlabilidade dos
níveis de graves, médios e agudos que se tem nos amplificadores originais. Para se obter o mesmo
som dos amplificadores originais é necessário o uso de pedais de efeito emuladores de tais
amplificadores.

Para tal, escolha os valores na coluna referente ao modelo do amplificador cujo tone stack mais lhe
agrade e use estes valores para os resistor RA, capacitores CA, CB e CC e os potenciômetros Bass,
Mid e Treble.

Na tabela também é possível ver se o jumper deverá ou não ser instalado nos terminais TS Mode.

Blackheart Mesa Boogie Mesa Boogie Mesa Boogie Mesa Boogie Mesa Boogie Marshall Marshall Fender Fender
BH5 V-Twin Mark I / II-B Mark V Dual Rectifier Lonestar Class 5 Plexi Twin Blues Deluxe

CA 470pF 500pF 250pF 250pF 680pF 250pF 470pF 470pF 250pF 250pF

CB 22nF 22nF 100nF 100nF 100nF 100nF 47nF 22nF 100nF 100nF

CC 22nF 22nF 47nF 47nF 47nF 47nF 22nF 22nF 47nF 22nF

RA 100k 100k 100k 100k 47k 100k 68k 33k 100k 100k

Treble B250k B200k B250k A250k A250k B250k B200k B250k B250k B250k

Bass A1M A1M A250k A250k A1M B250k A1M A1M A1M A1M

Mid B25k B25k B10k A10k A25k B10k B20k B25k B10k B25k
Jumper
NÃO NÃO NÃO SIM NÃO SIM NÃO NÃO SIM SIM
TS Mode

14
R.0a 2020/04/28

O módulo de potência.

A grande inovação que tornou possível o MicroHead é a utilização de um módulo de

amplificador de potência baseado no circuito integrado TPA3118, fabricado pela Texas
Instruments. Este circuito integrado opera em classe D, proporcionado uma boa potência de
saída com alimentação simples de 24 Volts em corrente contínua, que pode ser fornecida a
partir de uma fonte chaveada bastante fácil de se conseguir.

O módulo escolhido para este projeto é extremamente compacto, medindo apenas 46 x

35mm. Outra vantagem da operação em classe D é que o mesmo dissipa muito pouco calor,
dispensando os volumosos e pesados dissipadores de calor, assim é possível ter um
amplificador completo e leve, que atende a necessidade em geral de grande parte dos
instrumentistas, comum custo bastante atrativo e sem dores nas costas a hora que precisa
ser carregado para as apresentações.

Outra grande vantagem destes módulos amplificadores é seu custo. Atualmente (em
24/Abril/2.020) este módulo custa em torno de R$25,00 em sites de comércio eletrônico
nacionais (MercadoLivre) e em torno de US$ 1,50 em sites de comércio eletrônico
internacionais (eBay e AliExpress). Este valor não considera o custo de envio dos módulos
nem eventuais tarifas de importação e desembaraço aduaneiro.

Importante, porém, ressaltar que a placa do MicroHead foi desenvolvida para o uso específico
com a placa de potência representada abaixo:

Este módulo, em específico, é apresentado com 4 conexões, Entrada de sinal, MUTE,

Alimentação em corrente contínua e saída de som para os alto falantes. Em nenhuma destas
conexões é fornecido algum tipo de conector, estando disponíveis os furos para a ligação das
interfaces que se façam necessárias. Importante ressaltar que, o uso de outros modelos de
módulos de potência pode ser feito, porém toda e qualquer necessidade de adaptação é de
responsabilidade do montador, ficando o desenvolvedor do projeto desobrigado de prestar
suporte em tais adaptações.

15
R.0a 2020/04/28

Lista de Materiais

Quantidade Material
2 Conector Jack P10 Mono ou Estéreo
1 Conector Jack P4
1 Conector XH (PE) duas vias
1 Chave liga/desliga a critério do montador
0,15 Fio flexível 0,75mm2
1 Barra de pinos curta (11,2mm) com dois terminais (ver seção O Tone Stack)
5 Barra de pinos longa (20mm) com 5 terminais
1 Jumper com aba (ver seção O Tone Stack)
1 Potenciômetro 16mm 5kC
1 Potenciômetro 16mm 20kA
1 Potenciômetro 16mm Bass (ver seção O Tone Stack)
1 Potenciômetro 16mm Mid (ver seção O Tone Stack)
1 Potenciômetro 16mm Treble (ver seção O Tone Stack)
1 Módulo de potência 60W baseado no CI TPA3118 (ver seção O módulo de potência)
1 Transistor BS170
2 Transistor J201
1 Diodo 1N5822
1 Diodo Zener 9V1
1 LED 3 ou 5mm, cor a critério do montador, para sinalização de amplificador ligado
1 Capacitor Eletrolítico 10uF
1 Capacitor Eletrolítico 100uF
1 Capacitor Eletrolítico 470uF
1 Capacitor Cerâmico ou Multicamadas 10pF (10 ou 100)
1 Capacitor Cerâmico ou Multicamadas 470pF (471)
1 Capacitor Cerâmico ou Multicamadas CA (ver seção O Tone Stack)
2 Capacitor de Poliéster Metalizado ou Multicamadas 100nF (104 ou 0,1u)
1 Capacitor de Poliéster Metalizado ou Multicamadas 220nF (224 ou 0,22u)
3 Capacitor de Poliéster Metalizado ou Multicamadas 1uF (105)
1 Capacitor de Poliéster Metalizado ou Multicamadas CB (ver seção O Tone Stack)
1 Capacitor de Poliéster Metalizado ou Multicamadas CC (ver seção O Tone Stack)
1 Indutor Axial 1mH
1 Resistor CR16 270 (Vermelho, Violeta, Marrom, Dourado)
1 Resistor CR16 1k (Marrom, Preto, Vermelho, Dourado)
2 Resistor CR16 2k7 (Vermelho, Violeta, Vermelho, Dourado)
1 Resistor CR16 10k (Marrom, Preto, Laranja, Dourado)
1 Resistor CR16 12k (Marrom Vermelho, Laranja, Dourado)
1 Resistor CR16 100k (Marrom, Preto, Amarelo, Dourado)
1 Resistor CR16 270k (Vermelho, Violeta, Amarelo, Dourado)
4 Resistor CR16 1M (Marrom, Preto, Verde, Dourado)
1 Resistor CR16 10M (Marrom, Preto, Azul, Dourado)
1 Resistor CR16 RA (ver seção O Tone Stack)
1 Placa de Circuito Impresso PCB.04.12.0014-20 R0

Vista superior da placa

16
R.0a 2020/04/28

Esquema elétrico

17
R.0a 2020/04/28

Gabarito para Furação Caixa 1590B

8,8mm

14,5mm

18
R.0a 2020/04/28

Espaçador

Para perfeita montagem da tampa na caixa estilo 1590B é necessária a colocação de um

espaçador com 3mm de espessura, para evitar que a tampa coloque em curto os
componentes da placa. Este espaçador pode ser feito de acrílico ou MDF.

19
R.0a 2020/04/28

Equivalência de anéis de resistores 4 e 5 faixas

4 faixas 5 Faixas
270 Vermelho Violeta Marrom Dourado Vermelho Violeta Preto Preto Marrom
1k Marrom Preto Vermelho Dourado Marrom Preto Preto Marrom Marrom
2k7 Vermelho Violeta Vermelho Dourado Vermelho Violeta Preto Marrom Marrom
10k Marrom Preto Laranja Dourado Marrom Preto Preto Vermelho Marrom
12k Marrom Vermelho Laranja Dourado Marrom Vermelho Preto Vermelho Marrom
100k Marrom Preto Amarelo Dourado Marrom Preto Preto Laranja Marrom
270k Vermelho Violeta Amarelo Dourado Vermelho Violeta Preto Laranja Marrom
1M Marrom Preto Verde Dourado Marrom Preto Preto Amarelo Marrom
10M Marrom Preto Azul Dourado Marrom Preto Preto Verde Marrom

20
