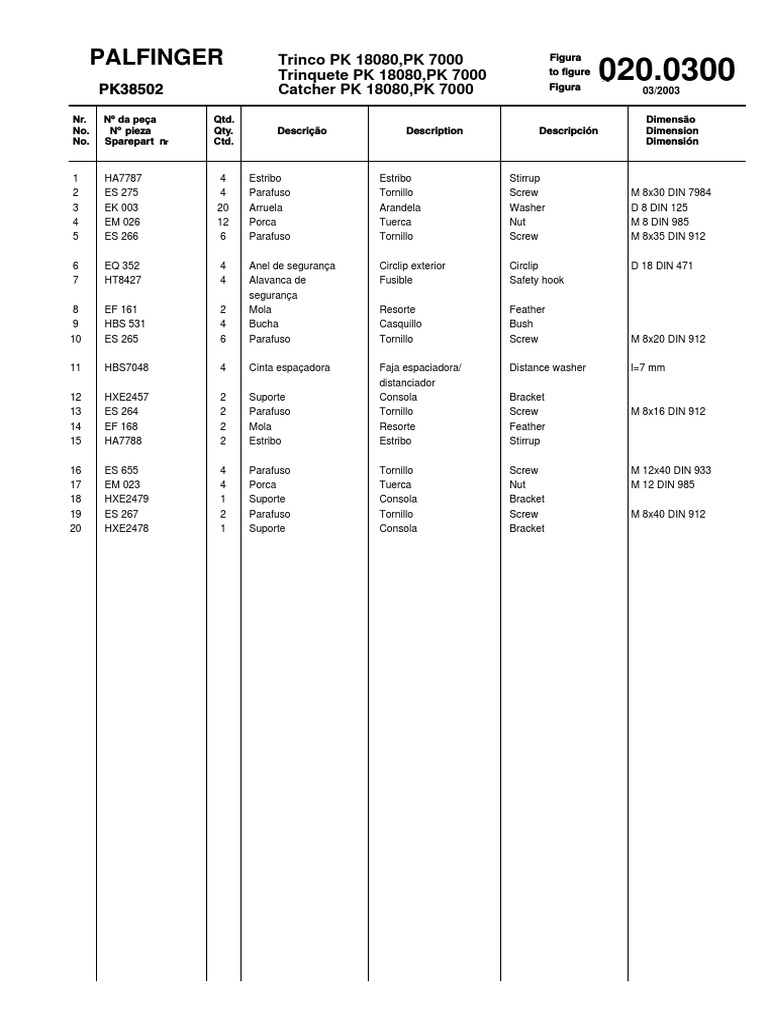

PALFINGER Trinco PK 18080,PK 7000 zu Tafel

Figura

KMG00...
PK38502
Trinquete PK 18080,PK 7000
Catcher PK 18080,PK 7000
to figure
to figure
voir
Figura
020.0300
planche
03/2003

Nr.
Nr. Ersatzteil
Nº da peçaNr. Stk.
Qtd. Abmessung
Dimensão
No.
No. Sparepart. no.
Nº pieza Qty.
Qty. Teilebezeichnung
Descrição Description
Description Nomenclature
Descripción Dimension
Dimension
No.
No. No Piece denr
Sparepart Nbre.
Ctd. Dimension
Dimensión
rechange

1 HA7787 4 Estribo Estribo Stirrup

2 ES 275 4 Parafuso Tornillo Screw M 8x30 DIN 7984
3 EK 003 20 Arruela Arandela Washer D 8 DIN 125
4 EM 026 12 Porca Tuerca Nut M 8 DIN 985
5 ES 266 6 Parafuso Tornillo Screw M 8x35 DIN 912

6 EQ 352 4 Anel de segurança Circlip exterior Circlip D 18 DIN 471

7 HT8427 4 Alavanca de Fusible Safety hook
segurança
8 EF 161 2 Mola Resorte Feather
9 HBS 531 4 Bucha Casquillo Bush
10 ES 265 6 Parafuso Tornillo Screw M 8x20 DIN 912

11 HBS7048 4 Cinta espaçadora Faja espaciadora/ Distance washer l=7 mm

distanciador
12 HXE2457 2 Suporte Consola Bracket
13 ES 264 2 Parafuso Tornillo Screw M 8x16 DIN 912
14 EF 168 2 Mola Resorte Feather
15 HA7788 2 Estribo Estribo Stirrup

16 ES 655 4 Parafuso Tornillo Screw M 12x40 DIN 933

17 EM 023 4 Porca Tuerca Nut M 12 DIN 985
18 HXE2479 1 Suporte Consola Bracket
19 ES 267 2 Parafuso Tornillo Screw M 8x40 DIN 912
20 HXE2478 1 Suporte Consola Bracket
