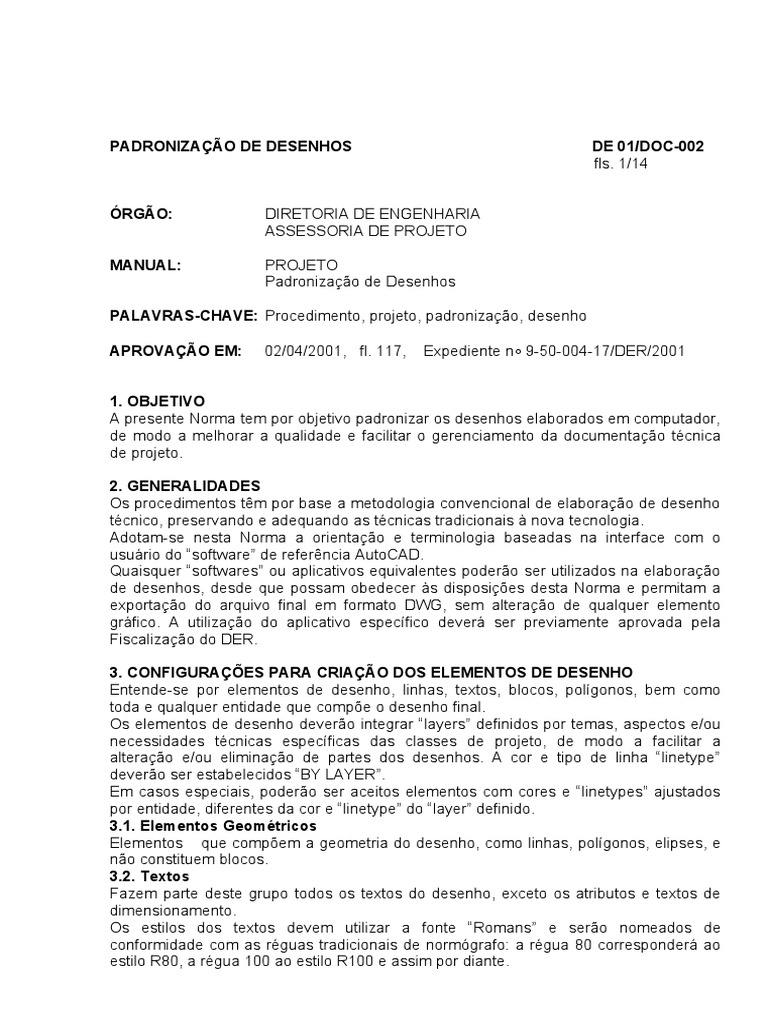

PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002

fls. 1/14

ÓRGÃO: DIRETORIA DE ENGENHARIA

ASSESSORIA DE PROJETO

MANUAL: PROJETO
Padronização de Desenhos

PALAVRAS-CHAVE: Procedimento, projeto, padronização, desenho

APROVAÇÃO EM: 02/04/2001, fl. 117, Expediente n° 9-50-004-17/DER/2001

1. OBJETIVO
A presente Norma tem por objetivo padronizar os desenhos elaborados em computador,
de modo a melhorar a qualidade e facilitar o gerenciamento da documentação técnica
de projeto.

2. GENERALIDADES
Os procedimentos têm por base a metodologia convencional de elaboração de desenho
técnico, preservando e adequando as técnicas tradicionais à nova tecnologia.
Adotam-se nesta Norma a orientação e terminologia baseadas na interface com o
usuário do “software” de referência AutoCAD.
Quaisquer “softwares” ou aplicativos equivalentes poderão ser utilizados na elaboração
de desenhos, desde que possam obedecer às disposições desta Norma e permitam a
exportação do arquivo final em formato DWG, sem alteração de qualquer elemento
gráfico. A utilização do aplicativo específico deverá ser previamente aprovada pela
Fiscalização do DER.

3. CONFIGURAÇÕES PARA CRIAÇÃO DOS ELEMENTOS DE DESENHO

Entende-se por elementos de desenho, linhas, textos, blocos, polígonos, bem como
toda e qualquer entidade que compõe o desenho final.
Os elementos de desenho deverão integrar “layers” definidos por temas, aspectos e/ou
necessidades técnicas específicas das classes de projeto, de modo a facilitar a
alteração e/ou eliminação de partes dos desenhos. A cor e tipo de linha “linetype”
deverão ser estabelecidos “BY LAYER”.
Em casos especiais, poderão ser aceitos elementos com cores e “linetypes” ajustados
por entidade, diferentes da cor e “linetype” do “layer” definido.
3.1. Elementos Geométricos
Elementos que compõem a geometria do desenho, como linhas, polígonos, elipses, e
não constituem blocos.
3.2. Textos
Fazem parte deste grupo todos os textos do desenho, exceto os atributos e textos de
dimensionamento.
Os estilos dos textos devem utilizar a fonte “Romans” e serão nomeados de
conformidade com as réguas tradicionais de normógrafo: a régua 80 corresponderá ao
estilo R80, a régua 100 ao estilo R100 e assim por diante.
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 2/14

A altura dos sinais do estilo em milímetro é obtida pela razão nº da régua/40. Por
exemplo, a altura dos sinais da régua 100 será: 100/40 = 2.5mm.
Para o fator de largura da fonte adotar 1. Os textos serão definidos em “layers”
separados do desenho.
3.3. Atributos
Textos que compõem blocos e podem ser alterados. Qualquer texto pertencente a bloco
sujeito a alteração deverá ser criado como atributo. Os textos fixos deverão ser criados
pelo comando TEXT ou DTEXT e seguirão a mesma orientação para criação de blocos.
Os estilos devem seguir os mesmos procedimentos descritos no item 3.2.
Os atributos serão criados com cor “BY LAYER” e deverão estar em um dos três “layers”
definidos para a biblioteca gráfica descrita a seguir.
3.4. Bloco de Desenho
Blocos que acompanham a escala do desenho.
As dimensões são desenhadas em verdadeira grandeza, sendo geralmente parte
integrante do projeto.
Para unidade, escala, cores, “linetype” e “layers” obedecer às orientações do próximo
item.
3.5. Blocos Gráficos
Blocos que não acompanham a escala do desenho.
As dimensões são fixadas em milímetro na “plotagem” final. Normalmente são
elementos indicativos do desenho. Embora possuam as características deste grupo, os
formatos serão analisados separadamente, pois não diferem para cada classe de
projeto.
Os blocos de desenho (item 3.4.) e os blocos gráficos (item 3.5.) formam a biblioteca
gráfica para cada classe de projeto. Toda a biblioteca gráfica será gerada em milímetro,
na escala 1:1. Nenhum bloco da biblioteca gráfica poderá ser “explodido”.
O detalhamento da biblioteca gráfica encontra-se definido nas Normas específicas para
cada classe de projeto.
3.6. Formatos
Todos os documentos deverão ser produzidos em formatos série A da ABNT, com as
características da tabela a seguir:

Formato Linha de Corte (mm) Margem (mm)

A0 1.189 x 841 10
A1 841 x 594 10
A2 594 x 420 10
A3 420 x 297 10
A4 297 x 210 5

Os desenhos deverão preferencialmente ser produzidos em formato “A1”. Outros

formatos poderão ser utilizados em casos especiais.
Os formatos serão criados em um único “layer” para todas as classes de projeto. O
“layer” do formato será na cor 2 “yellow”.
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 3/14

Todos seus elementos terão cores e “linetype” ajustados por entidade. Os formatos
serão criados em milímetros, na escala 1:1, como arquivo (“WBLOCK”), com ponto de
inserção no canto esquerdo inferior da linha de corte.
Os textos a serem preenchidos no carimbo deverão ser criados como atributos.
Os estilos de texto para o formato deverão ser criados com o mesmo nome da fonte e
não conforme as réguas de normógrafo. Este procedimento evitará conflitos entre os
estilos do formato e os estilos do desenho.

4. NOMENCLATURA DE “LAYERS”
Os nomes dos “layers” deverão ser precedidos pelo primeiro dígito do código da classe
de projeto seguido de hífen.
Estes códigos constam da Norma de “CODIFICAÇÃO DE DOCUMENTOS TÉCNICOS”-
DE 01/DOC-001 e serão reproduzidos a seguir:

Classe de Projeto Código

Serviços e Estudos Gerais A-
Serviços Iniciais B-
Estruturas de Concreto C-
Desapropriação e Cadastro D-
Sistemas Elétricos e Mecânicos E-
Traçado e Projeto Funcional F-
Geologia e Geotecnia G-
Hidrologia, Hidráulica e Drenagem H-
Interferência e Cadastro I-
Uso e Ocupação do Solo, Estudos e Atividades de Tráfego J-
Arquitetura e Comunicação Visual K-
Sinalização e Segurança de Tráfego L-
Estruturas Metálicas e de Madeira M-
Naval N-
Pavimentação P-
Terraplenagem Q-
Estudos Econômicos e Pesquisa de Mercado R-
Meio Ambiente, Medidas Mitigadoras e Paisagismo S-
Topografia T-
Estudo Institucional, de Gestão, Administração e Operação V-

O prefixo deverá ser seguido de breve descritivo que represente o assunto de cada
“layer”, evitando identificá-los por números ou letras.
Exemplos:
T-divisa (recomendado)
T-01 (não recomendado)
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 4/14

Os formatos serão criados no “layer” formato.

A biblioteca gráfica terá os “layers” nomeados pelo prefixo da classe de projeto seguido
de três dígitos. Os dois primeiros dígitos após o prefixo serão sempre BL e o terceiro
dígito corresponderá à cor do “layer”.
Por exemplo, um “layer” de biblioteca na cor 2 (yellow) para Projeto de Drenagem será
nomeado H-bl2.
De maneira geral, deve-se evitar a abertura exagerada de “layers”, pois tal
procedimento dificulta a manipulação dos arquivos e induz a erros de localização dos
elementos.
Deve-se ter em mente que muitos desenhos servem como base e/ou referência para
outros desenhos e a falta de critério na abertura de “layers” dificultará a seqüência dos
trabalhos.

5. CONFIGURAÇÕES DE PLOTAGEM
Os desenhos deverão estar sempre em verdadeira grandeza, não devendo ser
“escalados” para se ajustarem à escala. Este ajuste será realizado apenas na relação
de “plotagem”.
Para desenhos com mais de uma escala, poderá ser admitida a utilização do comando
“scale” para uma parte do desenho. Entretanto, para este caso, é preferível trabalhar
com “Paper Space”.
As plantas que utilizam sistemas de coordenadas deverão estar coincidentes com o
“UCS-WORLD” e norte direcionado para o eixo Y. Estes desenhos nunca devem ser
rotacionados. Para a montagem das pranchas finais, eventuais ajustes de rotação serão
feitos pelo “UCS”, que receberá o nome formato e terá suas coordenadas paralelas à
folha do desenho, concatenado com o “PLAN VIEW” – “CURRENT UCS”. Este
procedimento garantirá a manutenção das coordenadas verdadeiras no “UCS-WORLD”.
5.1.Configuração de Penas
As cores 1 a 9 do AutoCAD deverão ser configuradas para “plotagem” conforme a
seguinte tabela:

N° Cor AutoCAD Pen n° Espessura

nome
1 Red
2 Yellow
3 Green
4 Cyan
(cor plot.) (mm)
7 0.1
7 0.2
7 0.3
7 0.4
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 5/14

5 Blue
6 Magenta
7 White
8 -----
9 -----
7 0.5
7 0.6
7 0.7
7 0.15
7 0.18

Desta forma, ficam reservadas as cores 1 a 9 para serem “plotadas” em preto. As outras
cores serão de livre utilização para pena e espessura.
Neste caso, deverá ser fornecido o arquivo de configuração de “plotagem” (PCP) para
o(s) arquivo(s) DWG.

6. INSERÇÃO DE BLOCOS GRÁFICOS E BLOCOS DE DESENHO

Considerando que a biblioteca gráfica será desenhada em milímetro, escala 1:1, o fator
de escala para inserir os blocos é o seguinte:
6.1. Blocos Gráficos
Serão inseridos pela fórmula: Fbg = E/U sendo:
Fbg = fator de escala para inserção do bloco gráfico
E = escala do desenho
U = unidade do desenho (ver tabela)
Obs: A variável Fbg terá o valor que relaciona Plotted MM = Drawing Units se fixarmos o
valor 1 para Plotted MM.
Este valor também poderá ser utilizado para gerar os estilos de texto, multiplicando-o
pela altura em milímetros do texto.
6.2. Blocos de Desenho
Serão inseridos pela fórmula: Fbd = 1/U sendo:
Fbd = fator de escala para inserção do bloco de desenho
U = unidade do desenho (ver tabela)
Valores de “U” para cada unidade de desenho

Unidade do Desenho U
Milímetro (mm) 1
Centímetro (cm) 10
Metro (m) 1000

Exemplo:

Desenho em metro na escala 1:250

E = 250
U = 1000
Fbg = 250/1000 = 0.25
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 6/14

Fbd = 1/1000 = 0.001

7. NOMENCLATURA DOS ARQUIVOS

Os arquivos serão nomeados seguindo a Norma “CODIFICAÇÃO DE DOCUMENTOS
TÉCNICOS” – DE 01/DOC-001.
A barra entre a sub-classe de projeto e o seqüencial de emissão será substituída por
hífen, acrescentando-se RXX após o seqüencial de emissão, onde XX corresponde à
revisão do documento.

Exemplo:

DE - SP-332 - 023 . 501 - 000 - F02 / 101 - R01 . DWG

Extensão do arquivo
Revisão
Seqüencial de emissão
Classe do projeto
Identificação da obra ou item
Km final
Km inicial
Rodovia
Tipo de documento

8. TRAÇADO E PROJETO FUNCIONAL

8.1. Desenhos em Planta
Os desenhos em planta utilizarão para formato o arquivo DER-A1.DWG. Este arquivo
será inserido no “layer” 0 (zero) e não poderá ser “explodido” pois seu preenchimento é
feito por atributos.
A relação básica de “layers” a seguir define os elementos que deverão ser dispostos em
“layers” separados, predominando a cor “BY LAYER”. A nomenclatura sugerida não é
obrigatória, mas servirá de referência para identificação destes elementos.
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 7/14

Nome do Descrição dos Elementos Cor Linetype

“layer” para Linha
F-eixo todos os eixos 2 (yellow) dashdot
F-bordo todos os bordos 5 (blue) continuous
F-acostamento acostamento e refúgio 2 (yellow) continuous
F-contenção muros 5 (blue) continuous
F-offset offset de corte e aterro 2 (yellow) continuous
F-calçada todas as calçadas 2 (yellow) continuous
F-estaca número e indicação da estaca 4 (cyan) continuous
F-notável PC, PI, azimutes, NT, NF, linha de chamada 3 (green) continuous
F-texto talude, notas, indicações, largura das pistas 3 (green) continuous
F-super seta e texto 2 (yellow) continuous
F-nomes nomes de ruas, ramos, pistas, articulação 4 (cyan) continuous
F-oae obras de arte especiais 2 (yellow) continuous
F-tabela tabela completa 3 (green) continuous
F-fxdomínio faixa de domínio 3 (green) continuous
F-hatch hachuras e sólidos em geral 254 ou 1 continuous
H-texto todos os textos referentes a drenagem 3 (green) continuous
H-bueiro bueiro 3 (green) continuous
H-canal canal 3 (green) continuous
Formato folha de desenho (A1, A2, A3) 2 (yellow) continuous

Os elementos para desenhos em planta serão gerados conforme a seguinte tabela:

Descrição Estilo Cor da Letra Cor da Linha Linetype Layer

do (BY LAYER) (BY LAYER) para Linha
Texto ou * (OBS) ou * (OBS)
Pontos notáveis R80 3 (green) 2 (yellow) * continuous F-notável
Estaqueamento - texto R80 4 (cyan) F-estaca
Estaqueamento - traço 3 (green) * continuous F-estaca
Indicações de raios, N de curvas, R80 4 (cyan) * F-notável
OAEs e LC
LB e LP R60 2 (yellow) * F-texto
Muros de contenção 5 (blue) continuous F-contenção
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 8/14

Nomes de rodovias e ramos R100 4 (cyan) F-nomes

Super elevações – texto R60 2 (yellow) F-super
Super elevações – seta 2 (yellow) continuous F-super
Dimensionamento para largura R60 2 (yellow) * 2 (yellow) * continuous F-texto
de pistas
Articulação de folhas R100 4 (cyan) 4 (cyan) center F-nomes
Tabelas – títulos principais R100 4 (cyan) * 4 (cyan) * continuous F-tabela
Tabelas – geral R80 3 (green) 2 (yellow) * continuous F-tabela
Azimutes – texto R80 3 (green) F-notável
Azimutes – seta 2 (yellow) * continuous F-notável
Nomenclatura – geral R80 3 (green) F-texto
Linha de chamada – geral 2 (yellow) * continuous Mesmo layer do
texto
Eixo 2 (yellow) dashdot F-eixo
Acostamento e refúgio 2 (yellow) continuous F-acostamento
Bordo 5 (blue) continuous F-bordo
Offset corte 2 (yellow) continuous F-offset
Offset aterro 2 (yellow) dashed F-offset
Representação de talude 2 (yellow) continuous F-offset
Notas – título R100 4 (cyan) * F-texto
Notas – texto R80 3 (green) F-texto
Faixa de domínio R80 3 (green) 3 (green) continuous F-fxdomínio
Hachuras e sólidos 254 ou 1 (red) continuous F-hatch
Bueiro (drenagem) 3 (green) continuous H-bueiro
Canal (drenagem) 3 (green) continuous H-canal
Texto (drenagem) 3 (green) continuous H-texto

Obs.: Os elementos indicados com * terão a cor ajustada por entidade.

Os pontos notáveis deverão ser chamados preferencialmente fora da área de

intervenção do projeto, indicando o nome do ponto, estaca e nome do ramo ou rodovia.
O desenho de topografia será rebaixado, utilizando no máximo 3 (três) cores,
eliminando as indicações desnecessárias.
As cores de rebaixamento deverão seguir a seguinte tabela:

Cor do Cor da Pena Espessura da Pena

Rebaixamento
253 20 0.1
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 9/14

21 20 0.2
55 20 0.4 ou 0.3
130 (ver obs.) 20 0.2
90 (ver obs.) 20 0.2

Obs.: A cor 130 é de tonalidade azul e deverá ser utilizada para rios, bacias e canais; a
cor 90 é de tonalidade verde, para ser utilizada em vegetação.

Os desenhos de seções típicas deverão seguir as recomendações para desenhos em

planta, onde couber, adaptando-se às necessidades específicas de cada projeto.
8.2. Desenhos de Perfil
Os desenhos de perfil utilizarão para formato o arquivo DER-F03.DWG. Este arquivo
será inserido no “layer” 0 (zero) e não poderá ser “explodido”, pois seu preenchimento
será feito por atributos.
O arquivo DER-F03.DWG possui o bloco MALHAPERF que deve ser inserido com o
mesmo fator de escala e ponto de inserção do formato. O bloco MALHAPERF deverá
ser “explodido”, para ser ajustado ao projeto. Os números indicados são textos (não
atributos) de valor nulo e estão no formato apropriado para cada campo.
A relação básica de “layers” a seguir define os elementos que deverão estar em “layers”
separados, predominando a cor “BY LAYER”. A nomenclatura sugerida não é
obrigatória, mas servirá de referência para identificação destes elementos.

Nome do Descrição dos Elementos Cor Linetype

“layer” para Linha
F-caixa caixa 4 (cyan) continuous

F-cotas_projeto cotas do greide 3 (green) continuous

F-cotas_terreno cotas do terreno 3 (green)) continuous

F-estaca estacas do greide (texto e traço) 4 (cyan) continuous

F-greide greide projetado 6 (magenta) continuous

PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 10/14

F-malha malha 251 continuous

F-notável texto, pontos notáveis, L, K, e, distância e rampa 4 (cyan) continuous

F-oae Indicação das oae 3 (green) continuous

F-hatch hachuras 1 (red) continuous

F-planimetria representação da planimetria 3 (green) continuous

F-régua escala vertical 4 (cyan) continuous

F-terreno terreno natural 3 (green) dashed

F-texto texto geral 3 (green) continuous

F- nomes nomes de ruas, ramos e pistas 4 (cyan) continuous

H-texto todos os textos referentes a drenagem 3 (green) continuous

H-bueiro bueiro 3 (green) continuous

H-canal canal 3 (green) continuous

Formato folha de desenho (A1, A2, A3) 2 (yellow) continuous

Os elementos para desenhos de perfil serão gerados conforme a seguinte tabela:

Descrição Estilo Cor da Letra Cor da Linha Linetype Layer

do (BY LAYER) (BY LAYER) para Linha
Texto ou * (OBS) ou * (OBS)
Pontos notáveis R100 4 (cyan) 2 (yellow) * continuous F-notável
Nomes de rodovias e ramos R120 5 (blue) F-nomes
Nomenclatura – geral R80 3 (green) F-texto
Linha de chamada – geral 2 (yellow) * continuous Mesmo layer do
texto
Projeto (greide) R80 3 (green) 6 (magenta) continuous F-greide
Terreno natural R80 3 (green) 3 (green) dashed F-terreno
Notas – título R100 4 (cyan) * F-texto
Notas – texto R80 3 (green) F-texto
Elementos de curva R100 3 (green) F-notável
Comprimento e inclinação de R100 4 (cyan) F-notável
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 11/14

rampa
Malha 251 continuous F-malha
Caixa e textos da caixa R100 4 (cyan)
R80 3 (green) * 4 (cyan) continuous F-caixa
Cotas de projeto R80 3 (green) 2 (yellow) * continuous F-cotas_projeto
Cotas do terreno R80 3 (green) 2 (yellow) * continuous F-cotas_terreno
Estacas (texto e traço) R100 4 (cyan) 4 (cyan) continuous F-estaca
Obras de arte especiais 3 (green) continuous F-oae
Planimetria – texto R80 3 (green) F-planimetria
Planimetria - linha 3 (green) continuous F-planimetria
Régua R100 4 (cyan) 4 (cyan) continuous F-régua
Bueiro (drenagem) 3 (green) continuous H-bueiro
Canal (drenagem) 3 (green) continuous H-canal
Texto (drenagem) 3 (green) continuous H-texto

Obs.: Os elementos indicados com * terão a cor ajustada por entidade.

As orientações desta Norma estão ilustradas nos desenhos indicados no item 10.

9. DRENAGEM
9.1. Desenhos em Planta
Os desenhos em planta utilizarão para formato o arquivo DER-A1.DWG. Este arquivo
será inserido no “layer” 0 (zero) e não poderá ser “explodido”, pois seu preenchimento
será feito por atributos.
Os textos, salvo quando indicado, seguirão a seguinte configuração de penas para cada
estilo:

Estilo do Texto Espessura da Pena

R40,R50,R60 0.2
R80 0.3
R100 0.4
R120,R140 0.5
R175 0.6

O desenho de traçado e projeto funcional deverá ser rebaixado, eliminando as

indicações desnecessárias. No rebaixamento, deverão ser mantidas as espessuras
originais das penas, alterando a cor de plotagem.
Os elementos serão desenhados conforme a seguinte tabela:
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 12/14

Cor Original Cor da Pena Cor do Cor da Pena Espessura da

Rebaixamento Pena
1 (red) 7 11 30 0.1
2 (yellow) 7 42 30 0.2
3 (green) 7 73 30 0.3
4 (cyan) 7 134 30 0.4
5 (blue) 7 165 30 0.5
6 (magenta) 7 216 30 0.6
7 (white) 7 252 30 0.7

As cores do rebaixamento correspondem às cores de origem com diferente saturação.

Isto facilita a leitura do desenho na tela por não perder suas características originais.
A relação básica de ”layers” a seguir define os elementos para desenhos em planta que
deverão ser dispostos em “layers” separados, predominando a cor “BY LAYER”. A
nomenclatura sugerida não é obrigatória, mas servirá de referência para identificação
destes elementos.

Nome do layer Descrição dos Elementos Cor Linetype

H-valeta_corte proteção de corte, bermas de aterro e corte 2 (yellow) continuous

H-valeta_aterro valeta de aterro, seta 2 (yellow) continuous
H-sarjeta_concreto sarjeta e sarjetão, seta 2 (yellow) continuous
H-sarjeta_grama sarjeta triangular revestida de grama, seta 1 (red) continuous
H-descidas escadas,rápidos, seta 2 (yellow) continuous
H-bueiro_projetado bueiro projetado, dispositivos, seta 4 (cyan) dashed
H-canal_projetado canal projetado, dispositivos, seta 2 (yellow) continuous
H-dispositivos_existentes bueiros, tubulação, boca de lobo, PV, seta 1 (red) dashed
H-rede dreno pluvial, boca de lobo, PV, seta 5 (blue) dashed
H-dreno_pavimento dreno longitudinal raso, dreno transversal 2 (yellow) dashdot
raso, seta
H-dreno_profundo dreno de talvegue, profundo, sub-horizontal, 2 (yellow) center
seta
H-texto todos os textos 3 (green) continuous
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 13/14

H-hatch hachuras em geral 1 (red) continuous

Formato folha de desenho (A1, A2, A3) 2 (yellow) continuous

9.2. Desenhos de Perfil - Bueiros

Os desenhos de perfil utilizarão para formato o arquivo DER-A1.DWG. Este arquivo
será inserido no “layer” 0 (zero) e não poderá ser “explodido”, pois seu preenchimento
será feito por atributos.
Os textos, salvo quando indicado, seguirão a seguinte configuração de penas para cada
estilo:

Estilo do Texto Espessura da Pena

R40,R50,R60 0.2
R80 0.3
R100 0.4
R120,R140 0.5
R175 0.6

A relação básica de “layers” a seguir define os elementos para perfil de bueiros que
deverão ser dispostos em “layers” separados, predominando a cor “BY LAYER”. A
nomenclatura sugerida não é obrigatória, mas servirá de referência para identificação
destes elementos.

Nome do layer Descrição dos Elementos Cor Linetype

H-terreno terreno natural 2 (yellow) dashed

H-plataforma terraplenagem 2 (yellow) continuous
H-texto textos em geral 3 (green) continuous
H- dimensionamentos 1 (red) continuous
dimensionamento
H-bueiro bueiros projetados e setas 3 (green) continuous
H-existente_asr sistema de drenagem existente a ser removido 160 dashed
H-existente_asu sistema de drenagem existente a ser utilizado 100 dashed
H-canal canais e escadas 3 (green) continuous
H-dispositivo alas, caixas, PVs, bocas de lobo 3 (green) continuous
H-amortecimento dispositivos de amortecimento, bacias de captação 1 (red) continuous
H-régua escala vertical (linhas e textos) 5 (blue) continuous
H-articulação cortes de articulação de folhas 5 (blue) center
H-títulos todos os títulos 5 (blue) continuous
H-sondagem sondagem 3 (green) continuous
PADRONIZAÇÃO DE DESENHOS DE 01/DOC-002
fls. 14/14

H-hatch hachuras em geral 1 (red) continuous

Formato folha de desenho (A1, A2, A3) 2 (yellow) continuous

Os sistemas de drenagem existentes serão plotados coloridos.

As espessuras para a cor 160 (asr) e 100 (asu) serão 0.2 e 0.4 respectivamente.
As orientações desta instrução estão ilustradas nos desenhos indicados no item 10.
Para legenda e abreviações, consultar o PP-H00/003.

10. ANEXOS
Os desenhos a seguir indicados podem ser obtidos junto à Diretoria de Engenharia ou
ao Serviço de Atividades Gerais (SLA) da Diretoria Administrativa:
DE-SP-332-023.501-000-F02/101 (modelo de desenho F02 – traçado em planta);
DE-SP-332-023.501-000-F03/101 (modelo de desenho F03 – traçado em perfil);
DE-SP-332-023.501-000-F05/101 (modelo de desenho F05 – seção transversal-tipo);
DE-SP-332-023.501-000-F07/101 (modelo de desenho F07 – traçado em planta e perfil);
DE-SP-332-023.501-000-H04/101 (modelo de desenho H04 – drenagem de vias);
DE-SP-332-023.501-000-H06/101 (modelo de desenho H06 – bueiros de talvegues);
DE-SP-332-023.501-000-H06/102 (modelo de desenho H06 – drenagem de vias).

11. VIGÊNCIA
Esta norma entrará em vigor na data da publicação, no Diário Oficial do Estado, da
Portaria que a aprove.
