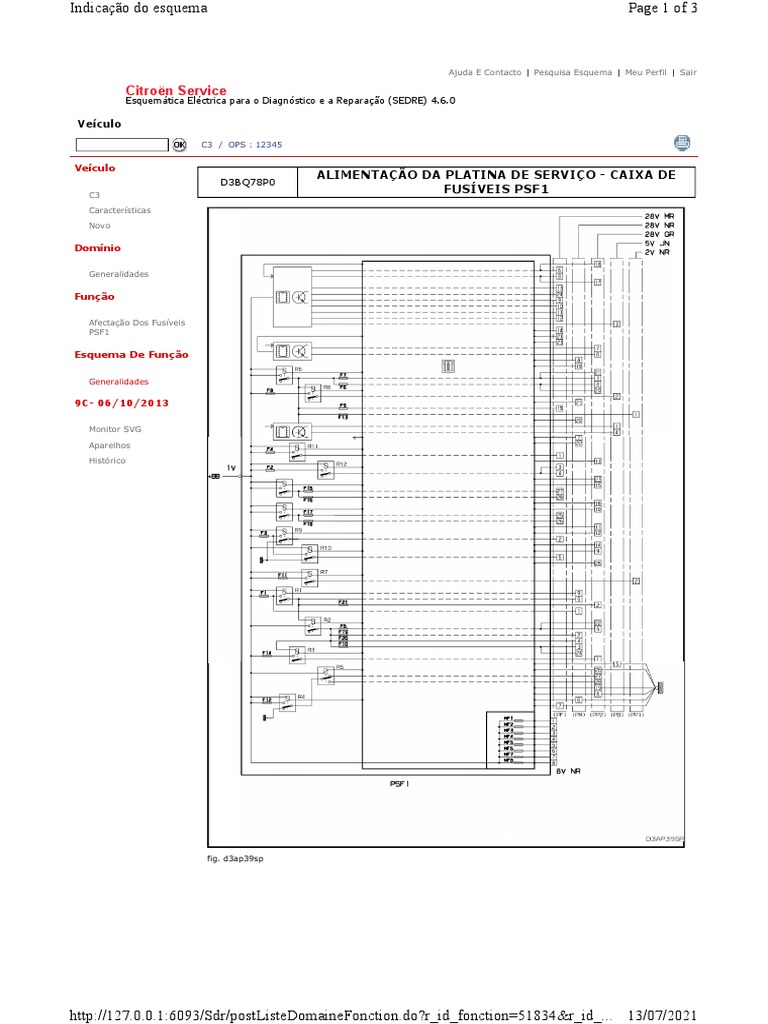

ALIMENTAÇÃO DA PLATINA DE SERVIÇO - CAIXA DE
D3BQ78P0
C3
FUSÍVEIS PSF1
Características
Novo

Domínio

Generalidades

Função

Afectação Dos Fusíveis

PSF1

Esquema De Função

Generalidades

9C- 06/10/2013

Monitor SVG
Aparelhos
Histórico

fig. d3ap39sp

http://127.0.0.1:6093/Sdr/postListeDomaineFonction.do?r_id_fonction=51834&r_id_... 13/07/2021
Indicação do esquema Page 2 of 3

fig. d3ap39tp

caixa de fusíveis compartimento motor (PSF1)

fusíveis A afectação
GMV - relé do calculador de antibloqueio das rodas - relais calculateur
contrôle de stabilité - Calculador injecçao TU1A - TU3A/ - TU3JP - ET3J4 -
F1 20A
TU5JP4 - DV4TD - DV6TED4 - DV6ATED4 - bomba de injecção diesel DV4TD
Bosch
F2 15A Avisador sonoro
F3 10A lava-vidro da frente - lava-vidros de trás
F4 20A
F5 15A bomba de combustível (gasolina) - aquecedor de gasóleo
calculador caixa de velocidades automática - bloco electro-hidráulico CVA -
conjunto de comando da caixa de velocidades automática - comando de relé
F6 10A
de accionador do bloqueio da alavanca de velocidades CVA - calculador da
direção assistida elétrica
F7 10A caixa de comutação de protecção 3 relé

http://127.0.0.1:6093/Sdr/postListeDomaineFonction.do?r_id_fonction=51834&r_id_... 13/07/2021
Indicação do esquema Page 3 of 3

F8 25A motor de arranque

calculador antibloqueio de rodas - calculador do controlo da estabilidade - relé
F9 10A do calculador de antibloqueio das rodas - relais calculateur contrôle de
stabilité - contactor bi-funções de travão - calculador de gás
Calculador injecçao TU1A - TU3A - ET3J4 - DV4TD Siemens - bobina de
ignição - condensador da bobina de ignição - electroválvula de purga canister
F10 30A
TU3JP - injectores (gasolina) - bomba de injecção diesel DV4TD Siemens -
DV6TED4 - DV6ATED4 - regulador alta pressão gasóleo DV4TD Siemens
F11 40A pulsor
F12 30A Limpa-vidros da frente
F13 40A caixa de serviço inteligente
F14 30A
F15 10A luz de máximos direita
F16 10A luz de máximos esquerda
F17 15A luz de médios esquerda
F18 15A luz de médios direita
Calculador injecçao TU1A - TU3A - ET3J4 - sonda de oxigénio a montante -
Sonda oxigénio a jusante : não caracterizado - electroválvula de purga
F19 15A
canister TU5JP4 - eletroválvula de reaquecimento de ar de sobrealimentação
2 - electroválvula EGR + borboleta
Calculador injecçao TU1A - TU3A - ET3J4 - sonda de presença de água no
F20 10A
gasóleo - electroválvula de regulação da pressão do turbocompressor
GMV - relé do calculador de antibloqueio das rodas - relais calculateur
F21 5A
contrôle de stabilité
MF1 70A GMV
MF2 30A calculador antibloqueio de rodas - calculador do controlo da estabilidade
MF3 30A calculador antibloqueio de rodas - calculador do controlo da estabilidade
MF4 60A caixa de serviço inteligente
MF5 60A caixa de serviço inteligente
MF6 30A calculador da caixa de velocidades manual pilotada
40A
MF7 - caixa de fusíveis habitáculo - caixa de díodos
80A
MF8 80A calculador da direção assistida elétrica

caixa maxi-fusíveis (BMF2)

fusível A alimentação eléctrica afectação
BMF2 150A +BB calculador de controlo stop start

caixa de fusíveis de arranque da bateria (BFDB)

alimentação
fusíveis A afectação
eléctrica
autorrádio - relé de amplicador de auto-rádio - ecrã
F1 15A
+BB multifunções - comutador corrector farol
F2 30A caixa de relés
