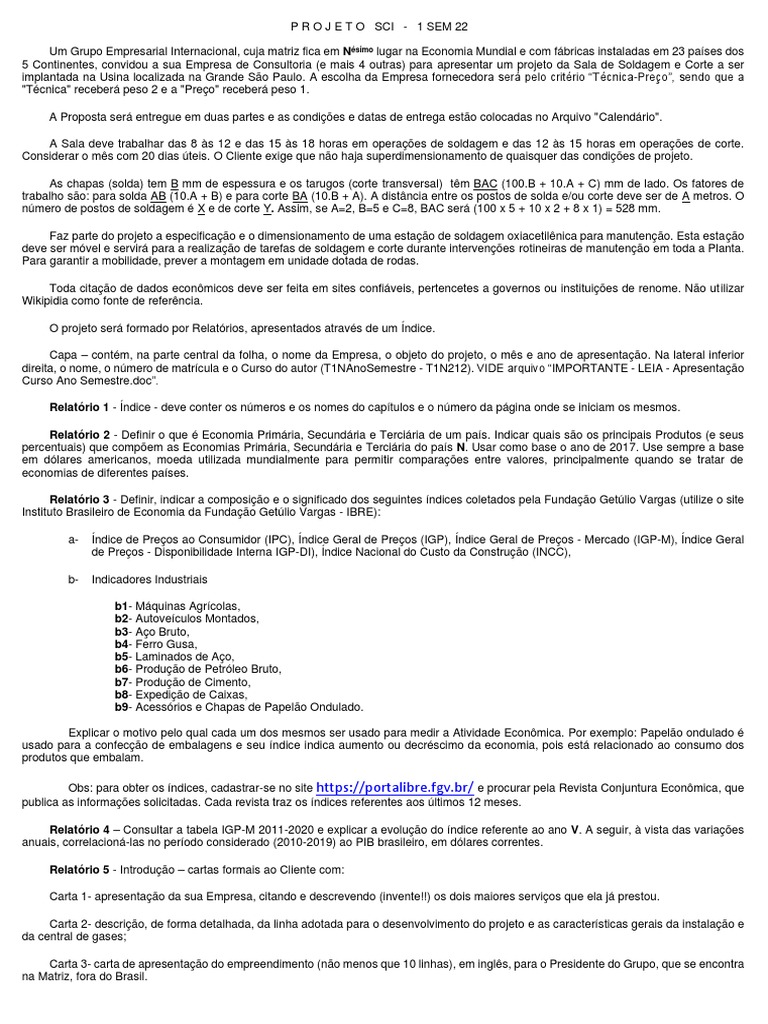

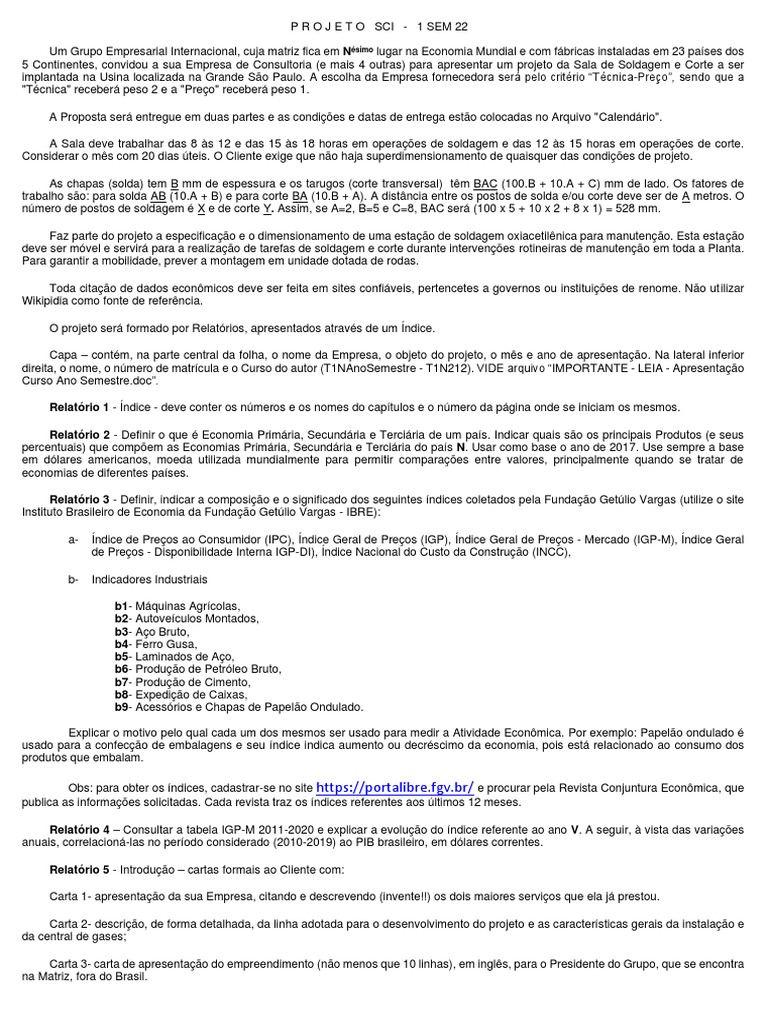

P R O J E T O SCI - 1 SEM 22

Um Grupo Empresarial Internacional, cuja matriz fica em Nésimo lugar na Economia Mundial e com fábricas instaladas em 23 países dos
5 Continentes, convidou a sua Empresa de Consultoria (e mais 4 outras) para apresentar um projeto da Sala de Soldagem e Corte a ser
implantada na Usina localizada na Grande São Paulo. A escolha da Empresa fornecedora será pelo critério “Técnica-Preço”, sendo que a
"Técnica" receberá peso 2 e a "Preço" receberá peso 1.

A Proposta será entregue em duas partes e as condições e datas de entrega estão colocadas no Arquivo "Calendário".

A Sala deve trabalhar das 8 às 12 e das 15 às 18 horas em operações de soldagem e das 12 às 15 horas em operações de corte.
Considerar o mês com 20 dias úteis. O Cliente exige que não haja superdimensionamento de quaisquer das condições de projeto.

As chapas (solda) tem B mm de espessura e os tarugos (corte transversal) têm BAC (100.B + 10.A + C) mm de lado. Os fatores de
trabalho são: para solda AB (10.A + B) e para corte BA (10.B + A). A distância entre os postos de solda e/ou corte deve ser de A metros. O
número de postos de soldagem é X e de corte Y. Assim, se A=2, B=5 e C=8, BAC será (100 x 5 + 10 x 2 + 8 x 1) = 528 mm.

Faz parte do projeto a especificação e o dimensionamento de uma estação de soldagem oxiacetilênica para manutenção. Esta estação
deve ser móvel e servirá para a realização de tarefas de soldagem e corte durante intervenções rotineiras de manutenção em toda a Planta.
Para garantir a mobilidade, prever a montagem em unidade dotada de rodas.

Toda citação de dados econômicos deve ser feita em sites confiáveis, pertencetes a governos ou instituições de renome. Não utilizar
Wikipidia como fonte de referência.

O projeto será formado por Relatórios, apresentados através de um Índice.

Capa – contém, na parte central da folha, o nome da Empresa, o objeto do projeto, o mês e ano de apresentação. Na lateral inferior
direita, o nome, o número de matrícula e o Curso do autor (T1NAnoSemestre - T1N212). VIDE arquivo “IMPORTANTE - LEIA - Apresentação
Curso Ano Semestre.doc”.

Relatório 1 - Índice - deve conter os números e os nomes do capítulos e o número da página onde se iniciam os mesmos.

Relatório 2 - Definir o que é Economia Primária, Secundária e Terciária de um país. Indicar quais são os principais Produtos (e seus
percentuais) que compõem as Economias Primária, Secundária e Terciária do país N. Usar como base o ano de 2017. Use sempre a base
em dólares americanos, moeda utilizada mundialmente para permitir comparações entre valores, principalmente quando se tratar de
economias de diferentes países.

Relatório 3 - Definir, indicar a composição e o significado dos seguintes índices coletados pela Fundação Getúlio Vargas (utilize o site
Instituto Brasileiro de Economia da Fundação Getúlio Vargas - IBRE):

a- Índice de Preços ao Consumidor (IPC), Índice Geral de Preços (IGP), Índice Geral de Preços - Mercado (IGP-M), Índice Geral
de Preços - Disponibilidade Interna IGP-DI), Índice Nacional do Custo da Construção (INCC),

b- Indicadores Industriais

b1- Máquinas Agrícolas,

b2- Autoveículos Montados,
b3- Aço Bruto,
b4- Ferro Gusa,
b5- Laminados de Aço,
b6- Produção de Petróleo Bruto,
b7- Produção de Cimento,
b8- Expedição de Caixas,
b9- Acessórios e Chapas de Papelão Ondulado.

Explicar o motivo pelo qual cada um dos mesmos ser usado para medir a Atividade Econômica. Por exemplo: Papelão ondulado é
usado para a confecção de embalagens e seu índice indica aumento ou decréscimo da economia, pois está relacionado ao consumo dos
produtos que embalam.

Obs: para obter os índices, cadastrar-se no site https://portalibre.fgv.br/ e procurar pela Revista Conjuntura Econômica, que
publica as informações solicitadas. Cada revista traz os índices referentes aos últimos 12 meses.

Relatório 4 – Consultar a tabela IGP-M 2011-2020 e explicar a evolução do índice referente ao ano V. A seguir, à vista das variações
anuais, correlacioná-las no período considerado (2010-2019) ao PIB brasileiro, em dólares correntes.

Relatório 5 - Introdução – cartas formais ao Cliente com:

Carta 1- apresentação da sua Empresa, citando e descrevendo (invente!!) os dois maiores serviços que ela já prestou.

Carta 2- descrição, de forma detalhada, da linha adotada para o desenvolvimento do projeto e as características gerais da instalação e
da central de gases;

Carta 3- carta de apresentação do empreendimento (não menos que 10 linhas), em inglês, para o Presidente do Grupo, que se encontra
na Matriz, fora do Brasil.
 Relatório 6 - Detalhamento de todas as características da estação móvel. Capacidade dos cilindros, válvulas redutoras de pressão, cor
e características das mangueiras e carro de transporte. Especificar um kit de maçaricos para atender as necessidades de solda e corte, para
operar em diversas espessuras, já que a unidade trabalhará em serviços variados. Indique um tempo de uso mensal (em horas) estimado
para esta estação. Quando calcular o consumo da Sala, desconsidere este consumo, visto ser ele desprezível, diante do consumo total da
instalação.

Relatório 7 - Resumo de dados - montar uma tabela que contenha o número de matrícula e o nome, os dados reais do projeto e todos
os resultados finais de consumo horário, e SOMENTE CONSUMO HORÁRIO, (sem FT) de gases em cada atividade (solda e corte) e o
consumo horário por atividade (com FT), consumo horário total e mensal de gases (com FT), pressões nas linhas de distribuição, perdas de
carga em ambas as linhas, pressão de saída em cada tipo de posto para alimentação dos maçaricos e diâmetros de cada tubulação. Informe
o número de cilindros (ou tanque) em uso e em reserva. A não apresentação dos dados em forma tabelada invalida o Projeto.

Todas as tabelas podem ser feita em meio eletrônico e anexadas no Projeto.

Relatório 8 - Definir cada propriedade a seguir, informando qual a utilidade de cada uma delas na área de Soldagem:

a- Ponto de Sublimação,
b- Ponto de Congelamento,
c- Ponto de Fulgor,
d- Limite de Explosividade,
e- Densidade Líquida e Gasosa,
f- Solubilidade,
g- Pressão de Vapor,
h- Ponto Crítico,
i- Inflamabilidade,
j- Calor Específico.

Relatório 9 - Indicar todas as propriedades físico-químicas dos gases (oxigênio e acetileno) a serem utilizados na instalação.

Relatório 10 - Custos - Indicar o custo dos gases (SOMENTE DOS GASES), por kg (C2H2) ou m3 (O2). Indicar os custos horário e
mensal, por posto, por atividade e total. Utilizar os dados nas unidades usualmente conhecidas pelo Mercado, kg para acetileno e m3 para
oxigênio.

Relatório 11 - NBR 15318 - Transcrever (colando as respectivas figuras) a totalidade dos itens 3 (Definições) e 7 (Requisitos de
Segurança e de Operação). Interpretar, simplificando o entendimento, imediatamente após a transcrição de cada subitem, a totalidade do
item W.

Relatório 12 - NBR 5175 - Transcrever (colando as respectivas figuras) a totalidade do item 3 (Definições e Funções) e 6 (Requisitos).
Interpretar, simplificando o entendimento, imediatamente após a transcrição de cada subitem, a totalidade do item Z.

Relatório 13 - Escolher DOIS Fornecedores de materiais, e com auxílio de uma matriz, fazer um comparativo entre Especificações
Técnicas dos fornecedores para:
a- central de gás O2;
b- central de gás C2H2;
c- canalização rígida O2;
d- canalização rígida C2H2;
e- canalização flexível O2;
f- canalização flexível C2H2;
g- maçaricos de solda;
h- maçaricos de corte;
i- válvulas redutoras de pressão;
j- válvulas e equipamentos de segurança nas centrais de O2 e C2H2;
k- válvulas e equipamentos de segurança nas canalizações de O2 e C2H2.

As Especificações Técnicas descrevem as CARACTERÍSTICAS TÉCNICAS dos materiais. NÃO TRANSFORME AS

ESPECIFICAÇÕES TÉCNICAS NUM FOLHETIM COMERCIAL DE VENDAS!!

Indique numa das colunas da matriz as quantidades de cada material a serem utilizados.

Informe, na matriz, o material escolhido para compor a sala.

Relatório 14 - Estoque de materiais - Indicar quais são os materiais de consumo referentes aos equipamentos (válvulas e maçaricos)
que devem ser mantidos em estoque, indicando a vida média esperada e desejável. Cuidado para não superdimensionar os estoques.

Materiais de consumo são aqueles que sofrem desgaste com o tempo e precisam ser substituídos para que o equipamento
funcione em boas condições.

Relatório 15 - Consumo de gases sem Fator de Trabalho - conterá todos os cálculos para o dimensionamento do consumo horário (e
SOMENTE consumo horário) de gases, separados por posto e por atividade (solda e corte). Estes consumos serão usados no
dimensionamento das tubulações de distribuição a partir das centrais de gases.

Relatório 16 - Consumo de gases com Fator de Trabalho - conterá todos os cálculos para o dimensionamento do consumo horário,
diário e mensal dos gases, separados por posto e por atividade (solda e corte). Estes consumos serão usados no dimensionamento da
Central de Gases e serão usados para a determinação do custo operacional.
 Relatório 17 – Justificativa do limiar gás-líquido. Indicar e justificar os consumos limites:
a- superior para o uso de gás
b- inferior para o uso de líquido.

Relatório 18 – Central de gases - especificação das características de cilindros e tanques, descrição de cada tipo, com respectivas
capacidades e quantidades a serem mantidas em uso e em reserva, em condições reais.

Relatório 19 - Metragem das canalizações - devem ser indicadas as metragens, considerando que, como os trabalhos serão realizados
em horários diferentes, será usada, por questões econômicas, uma linha única para alimentação dos postos de solda e corte.

Relatório 20 - Diâmetro das canalizações - indicar todas as etapas de cálculos para determinação do diâmetro das mesmas.
Apresentar os cálculos de verificação e confirmação de perda de carga admissível. Especificar somente os diâmetros constantes do ábaco.
Não “invente” medidas em polegadas.

Relatório 21 - Justificativa dos diâmetros escolhidos - Justifique a proximidade entre os diâmetros das tubulações de C 2H2 e O2 diante
da diferença de pressão de trabalho apresentada pelos dois gases.

Relatório 22 - Perda de carga total - apresentação da perda de carga em cada uma das canalizações e verificação da perda percentual
com relação à pressão total. Não esquecer que as perdas de carga devem ser para cada um dos gases, já que as características físicas e
de pressão são diferentes.

Relatório 23 - Produção - indicar as velocidades de soldagem e de corte. Não utilizar os dados do Capítulo IX da Apostila.

Relatório 24 - Conclusão –
A) Avaliar, com comentários pessoais, a validade e o aspecto didático do projeto.
B) Responda em pelo menos 10 linhas, a questão: “Deve-se continuar, do ponto de vista didático, a aplicar o projeto para
as próximas turmas?”.
a) Sim ou não?
b) Por quê?
C) Faça ao menos uma sugestão visando a melhoria do Projeto. Faça também uma reprovação. Tais observações não
serão levadas em consideração para efeito de avaliação do Projeto, embora possam ser utilizadas, se cabíveis, em Projetos futuros.

Relatório 25 - Planta - apresentar um croquis (manual ou Autocad) da sala com a disposição e distâncias dos postos de soldagem e
corte e com a localização da central de gases.

Relatório 26 - Bibliografia - Citar as bibliografias, referências e fontes de informação utilizadas na elaboração do Projeto, numerando-
as de 1 a n.

Criar uma Pasta nomeada Projeto_sala_solda-RA. Criar 26 arquivos nomeados RA-Relatorio_xx

Onde RA é o número de matrícula e xx o número do Relatório de 01 a 26.

Indique os nomes das empresas e dos contatos efetuados. Fazer as indicações no Projeto.

NÃO utilizar os dados do Capítulo IX da apostila. TODOS os cálculos deverão ser feitos passo a passo, com a maior clareza possível.
Simples indicações de resultados invalidarão o projeto, o que tem o mesmo significado de "PROJETO NÃO ENTREGUE"..

Atenção à central de gases: grandes quantidades de cilindros em estoque, custam dinheiro. Pequenas quantidades trazem o risco de
falta de gás (parada na linha de produção) se houver falha na entrega.

Na FALTA de dados, faça hipóteses, descrevendo-as detalhadamente.

Apresentar o projeto em papel A4, escrito SOMENTE na frente, com 2 cm de margem no lado esquerdo. Grampear o conjunto no canto
superior esquerdo. O projeto deve ser manuscrito, com tinta azul. Atenção à apresentação e organização do documento.... A má apresentação
se traduz por letra ilegível, borrões ou falta de clareza, sendo permitido o uso de corretor (líquido ou fita). Se qualquer das exigências acima
for descumprida, o projeto será considerado “não entregue”. Por outro lado, é inadmissível que um Cliente receba um projeto com erros de
escrita (concordância ou acentuação) ou mal apresentado. Por isto,você terá o direito de cometer 8 erros (acentuação ou concordância). No
nono erro, a correção será interrompida e o projeto será considerado "NÃO ENTREGUE".

"PROJETO NÃO ENTREGUE" significa reprovação.

Exemplo: número 1 1 2 0 5 7 4 8

A C B

B - Espessura chapa - se <4 somar 2; se >8 subtrair 2

A - Distância entre postos - se <5 somar 2

BAC - Lado tarugo - se <100, somar 100; Se >180, subtrair 50; Se >260, subtrair 150; Se >370, subtrair 290; Se >500, subtrair 430; Se
>630, subtrair 540; Se >770, subtrair 660; Se >850, subtrair 770

AB - Fator de trabalho na soldagem - se AB<32 somar 44

 BA - Fator de trabalho no corte - se BA<50 somar 38

N - Economia Mundial - Ordem da primeira à nona Economia, de acordo com o dígito B. Se B for zero, adotar a décima Economia.

V - Ano - se A=1-2010 A=2-2011 A=3-2012 A=4-2013 A=5-2014 A=6-2015 A=7-2016 A=8-2017 A=0-2018 A=0-2019

X - maior dentre A, B ou C Y - menor dentre A, B, ou C desde que diferente de 0

W- se B for par, item 7. Se B for ímpar, item 3

Z- se B for par, item 3. Se B for ímpar, item 6

Use a tabela abaixo para colocar os dados do projeto:

Esp Teórica Esp Real Lado Teórico Lado Real FT Teórico FT Real
Núm Postos
(mm) (mm) (mm) (mm) (%) (%)
Solda

Corte

Distância entre postos ____ m
