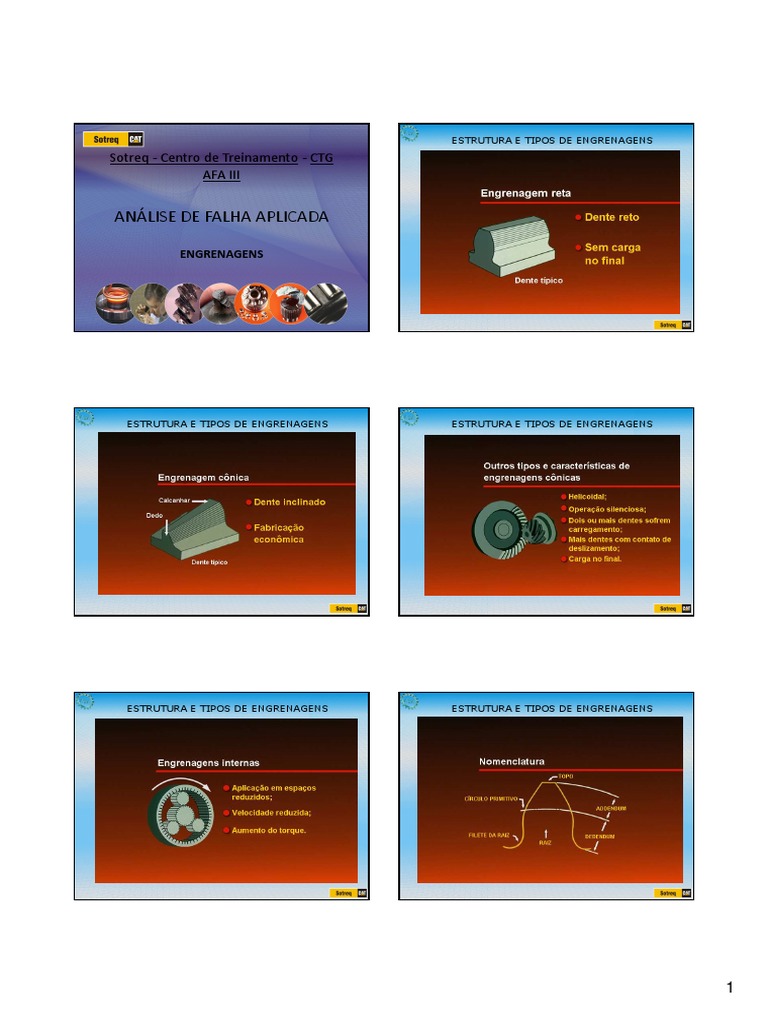

ESTRUTURA E TIPOS DE ENGRENAGENS
Sotreq - Centro de Treinamento - CTG
AFA III
ANÁLISE DE FALHA APLICADA
ENGRENAGENS
ESTRUTURA E TIPOS DE ENGRENAGENS ESTRUTURA E TIPOS DE ENGRENAGENS
ESTRUTURA E TIPOS DE ENGRENAGENS ESTRUTURA E TIPOS DE ENGRENAGENS
1
FUNÇÕES DE UMA ENGRENAGEM FABRICAÇÃO DE UMA ENGRENAGEM
• TRANSMITIR FORÇA; • TARUGO DE AÇO;
• MUDAR DIREÇÃO / ÂNGULO; • USINAGEM DOS DIAMETROS;
• MUDAR VELOCIDADE; • USINAGEM DOS DENTES;
• MUDAR O NÍVEL DO TORQUE. • TRATAMENTO TÉRMICO;
• ACABAMENTO.
FABRICAÇÃO DE UMA ENGRENAGEM FABRICAÇÃO DE UMA ENGRENAGEM
FABRICAÇÃO DE UMA ENGRENAGEM FABRICAÇÃO DE UMA ENGRENAGEM
2
CARREGAMENTO NO DENTE, CARREGAMENTO NO DENTE,
ÁREAS DE ALTA CONCENTRAÇÃO E DEFLEXÃO ÁREAS DE ALTA CONCENTRAÇÃO E DEFLEXÃO
CARREGAMENTO NO DENTE, CARREGAMENTO NO DENTE,
ÁREAS DE ALTA CONCENTRAÇÃO E DEFLEXÃO ÁREAS DE ALTA CONCENTRAÇÃO E DEFLEXÃO
CARREGAMENTO NO DENTE, MOVIMENTO DA SUPERFÍCIE DO DENTE
ÁREAS DE ALTA CONCENTRAÇÃO E DEFLEXÃO
3
MOVIMENTO DA SUPERFÍCIE DO DENTE APARÊNCIA NORMAL DE UMA ENGRENAGEM
• POLIMENTO / INÍCIO DE PITTING;
• MARCAS DE USINAGEM;
• CAMADA CLARA DE ESCAMAÇÃO;
• FROSTING.
APARÊNCIA NORMAL DE UMA ENGRENAGEM APARÊNCIA NORMAL DE UMA ENGRENAGEM
APARÊNCIA NORMAL DE UMA ENGRENAGEM APARÊNCIA NORMAL DE UMA ENGRENAGEM
CAMADA CLARA
DE ESCAMAÇÃO
4
DESGASTE ABRASIVO DESGASTE ABRASIVO
DESGASTE ABRASIVO DESGASTE ABRASIVO
DESGASTE ADESIVO DESGASTE ADESIVO
DESGASTE ADESIVO (SCORING):
SCORING
• FILME DE LUBRIFICAÇÃO INSUFICIENTE;
- ESPESSURA;
- FORÇA.
• CARGAS EXCESSIVAS;
• DESALINHAMENTO;
• RPM EXCESSIVA.
5
DESGASTE ADESIVO DESGASTE ADESIVO
DESGASTE ADESIVO DESGASTE CORROSIVO
DESGASTE CORROSIVO:
• DESCOLORAÇÃO, OXIDAÇÃO;
• PONTOS DE CORROSÃO (PITTING) SUPERFICIAIS;
• LUBRIFICANTE CONTAMINADO.
DESGASTE CORROSIVO DESGASTE CORROSIVO
6
DESGASTE CORROSIVO DESGASTE CORROSIVO
FADIGA POR TENSÃO DE CONTATO FADIGA POR TENSÃO DE CONTATO
RESULTADOS DA FADIGA POR TENSÃO DE CONTATO:
• TRINCAS SUPERFICIAIS;
• PEQUENOS PONTOS DE CORROSÃO;
• PONTOS DE CORROSÃO MODERADOS;
• PONTOS DE CORROSÃO DESTRUTIVOS;
• FRATURA NOS DENTES.
FADIGA POR TENSÃO DE CONTATO FADIGA POR TENSÃO DE CONTATO
TRINCAS
MARCAS DE
PRAIA
7
FADIGA POR TENSÃO DE CONTATO DESFORMAÇÃO PLÁSTICA
DEFORMAÇÃO PLÁSTICA:
• SUPERFÍCIES LISAS;
• CARGA MUITA ALTA;
• LUBRIFICAÇÃO INADEQUADA.
DESFORMAÇÃO PLÁSTICA DESFORMAÇÃO PLÁSTICA
FORMAÇÃO DE ABA/BORDA NO DENTE
DA ENGRENAGEM (LIPPING)
ONDULAÇÃO, ENRUGAMENTO
(RIPPLING)
DESFORMAÇÃO PLÁSTICA FRATURA POR FADIGA
BORDA SALIENTE NO DENTE DA
ENGRENAGEM (LEDGING)
8
FRATURA POR FADIGA FRATURA POR FADIGA
INÍCIO DA FRATURA
FRATURA POR FADIGA FRATURA POR FADIGA
ÁREA RUGOSA
TRINCADA
MARCAS DE PRAIA
FRATURAS FRÁGEIS E DÚCTEIS FRATURAS FRÁGEIS E DÚCTEIS
CORCOVA DE
FRATURAS FRÁGEIS/DÚCTEIS: COMPRESSÃO
• FRÁGIL:
• CRISTALINA E REFLEXIVA À LUZ;
• ÁSPERA AO TOQUE.
• DÚCTIL:
• ESCURA;
• ÁSPERA E FIBROSA;
• LÁBIOS DE CORTE.
9
FRATURAS FRÁGEIS E DÚCTEIS FRATURAS FRÁGEIS E DÚCTEIS
CORCOVA DE
COMPRESSÃO
PROBLEMAS DE ENGRENAGENS PROBLEMAS DE ENGRENAGENS
• INCLUSÕES;
• PROBLEMAS NO FORJAMENTO;
• PROBLEMAS NO TRATAMENTO TÉRMICO;
• ERROS DE MANUFATURA;
• ERROS DE PROJETO;
• ERROS DE MONTAGEM.
INCLUSÃO NÃO
METÁLICA
PROBLEMAS DE ENGRENAGENS PROBLEMAS DE ENGRENAGENS
MARCAS DE
CATRACA
DOBRAMENTO INCLUSÃO
10
PROBLEMAS DE ENGRENAGENS PROBLEMAS DE ENGRENAGENS
PROBLEMAS DE ENGRENAGENS
Sotreq - Centro de Treinamento - CTG
INÍCIO DA TRINCA
AFA III
PRÉ-TRINCA
ANÁLISE DE FALHA APLICADA
ENGRENAGENS
11
