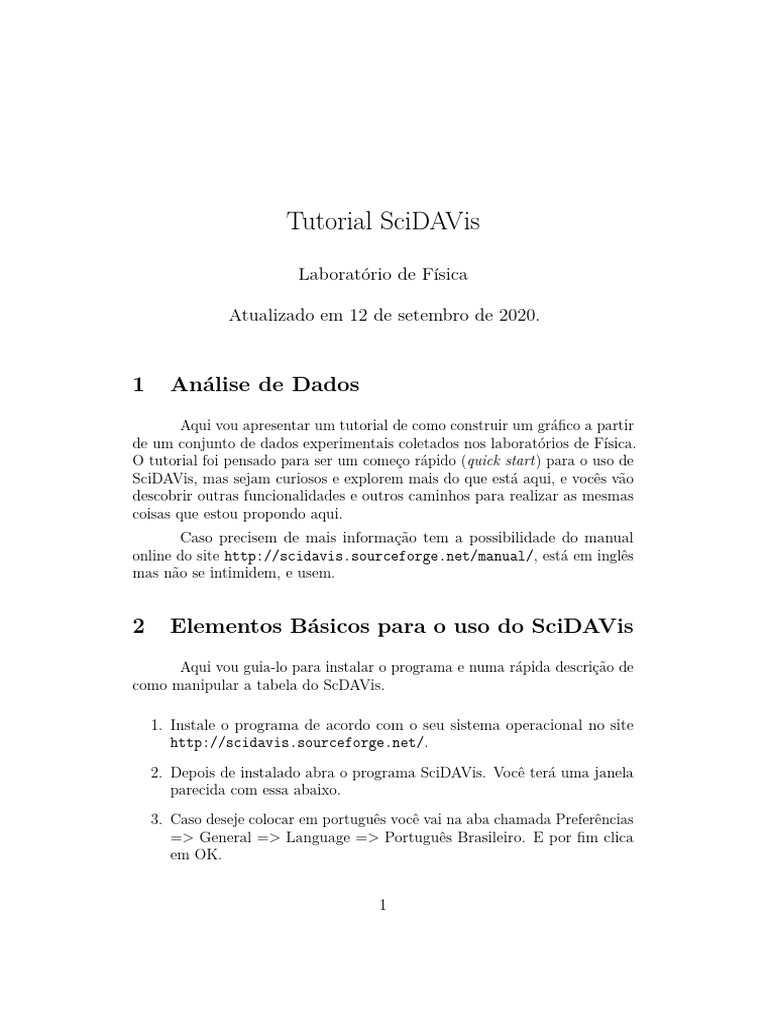

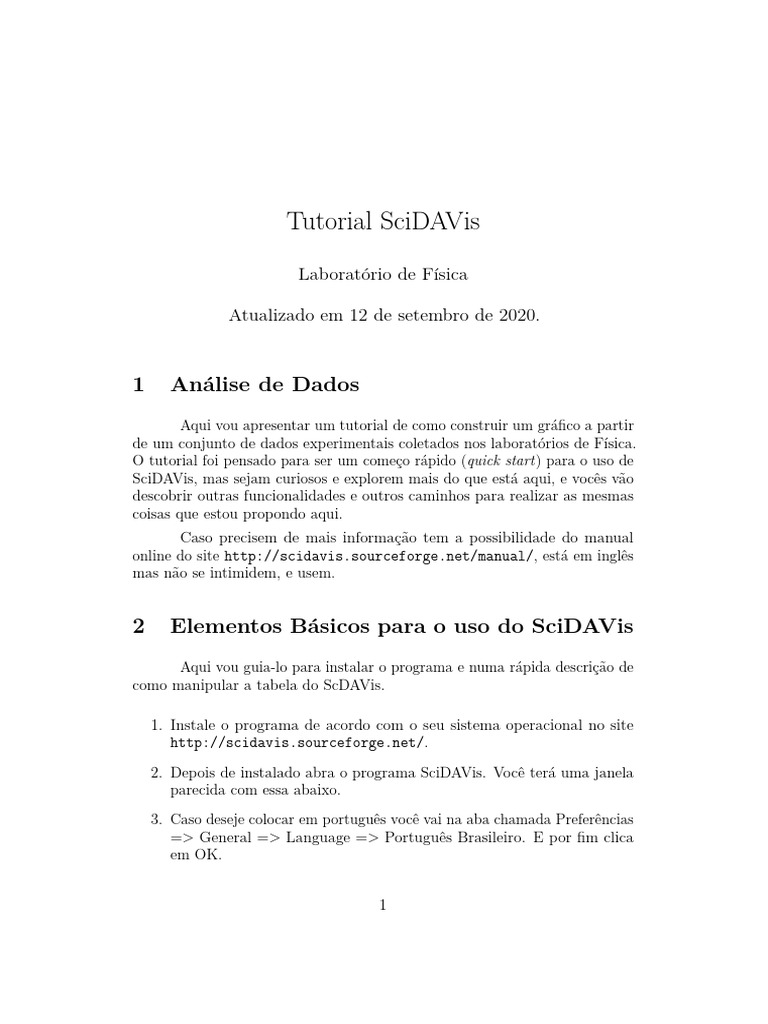

Tutorial SciDAVis
Laboratório de Física
Atualizado em 12 de setembro de 2020.
1 Análise de Dados
Aqui vou apresentar um tutorial de como construir um gráfico a partir
de um conjunto de dados experimentais coletados nos laboratórios de Física.
O tutorial foi pensado para ser um começo rápido (quick start) para o uso de
SciDAVis, mas sejam curiosos e explorem mais do que está aqui, e vocês vão
descobrir outras funcionalidades e outros caminhos para realizar as mesmas
coisas que estou propondo aqui.
Caso precisem de mais informação tem a possibilidade do manual
online do site http://scidavis.sourceforge.net/manual/, está em inglês
mas não se intimidem, e usem.
2 Elementos Básicos para o uso do SciDAVis
Aqui vou guia-lo para instalar o programa e numa rápida descrição de
como manipular a tabela do ScDAVis.
1. Instale o programa de acordo com o seu sistema operacional no site
http://scidavis.sourceforge.net/.
2. Depois de instalado abra o programa SciDAVis. Você terá uma janela
parecida com essa abaixo.
3. Caso deseje colocar em português você vai na aba chamada Preferências
=> General => Language => Português Brasileiro. E por fim clica
em OK.
1
4. Para manipular uma coluna você deve selecioná-la, clica com o botão
direito do mouse no título da coluna e irá abir um menu de opções. No
item seguinte vou guia-los para inserir/remover colunas.
5. Caso precise inserir/remover outras colunas para trabalhar com o trata-
mento de dados ou inserir o erro experimental, você clica no título da
coluna para seleciona-la, pressiona o botão direito do mouse, escolhe no
menu o item inserir (remover) colunas.
2
6. O SciDAVis, vai entender sempre que a coluna X é o da variável in-
dependente, e obviamente, a(s) coluna(s) Y será(ão) o das variáveis
dependentes. Caso você tenha preenchido sua variável independente
na coluna do Y, não se desespere, selecione a coluna e em Definir col-
una(s) como selecione o X. (A opção do Z está lá para plotar gráficos
3D, mas discutir isso não é um objetivo desse tutorial)
7. Quando você precisar da coluna de erro você vai precisar acrescentar
uma coluna e definir que ela corresponda ao erro, para fazer isso você
seleciona a coluna que corresponde ao erro e em Definir coluna(s)
como, você seleciona o erro correspondente. Fácil, não?!
3 Como Plotar o Gráfico
Nessa etapa vou guiá-lo por umas das opções de plotagem dos pontos
experimentais, existem outros caminhos que quando você começar a explorar
o programa vai descobrir.
3
1. Verifique seu formato numérico, ou seja, se a parte decimal está sendo
separada por vírgula ou ponto, para isso você pode ir em Editar =>
Preferências => General => Formato Numérico.
2. Você deve inserir os dados experimentais e seus erros nas suas respectivas
colunas. Para testar o que aprendeu, use os dados experimentais da
Tabela 1. O gráfico deve ser Força em função de ∆X.
Table 1: Medidas experimentais da deformação da mola em metros (m) e da
força aplicada para a deformação em Newton (N).
i ∆xi ± σx (m) Pi ± σP (N)
1 0.041 ± 0.005 0.09 ± 0.05
2 0.072 ± 0.006 0.19 ± 0.05
3 0.138 ± 0.002 0.29 ± 0.05
4 0.168 ± 0.007 0.39 ± 0.05
5 0.217 ± 0.003 0.48 ± 0.05
6 0.272 ± 0.006 0.58 ± 0.05
3. Agora que você já inseriu os dados da Tabela 1, você seleciona todas as
colunas clicando no título da coluna e segurando SHIFT. Na barra de
ferramentas superior, clica em Gráfico => Dispersão e você obterá algo
como mostrado à direita da figura abaixo.
4
4. Caso você não deseje colocar as barras de erro em seu gráfico, você
deve selecionar apenas as colunas X e Y. Na barra de ferramentas
superior, clicar em Gráfico => Dispersão e você terá sua dispersão sem
as barras de erro.
5. Caso você insira os dados copiando e colando de algum aquivo, tenha
atenção se o tipo está como NUMÉRICO, caso não esteja coloque.
6. Caso queira renomear o nome da coluna, no item Descrição (Description)
você colocar o nome que deseja, não esqueça de clicar em APLICAR.
4 Como Fazer o Ajuste da Curva
1. Com os dados experimentais já inseridos em suas respectivas colunas e
já plotado a dispersão. Você seleciona o GRÁFICO e na barra de
ferramenta superior, vai em Análise => Ajuste Rápido => Regressão
Linear, você obterá algo como mostrado à direita da figura abaixo.
5
2. No ambiente de trabalho, após a ajuste linear, surge uma janela de Reg-
istro de Resultados (Results Log), onde você vai pode ler os parâmetros
do ajuste, coeficiente angular (inclinação) e coeficiente linear (inter-
cepção em y). E os parâmetros de qualidade o χ2 e o R2
Você pode usar como auxílio, caso ainda tenha dúvida o tutorial
https://youtu.be/QgK5Cu35aXI
5 Algumas Coisinhas Úteis
5.1 Usando Fórmula
Vamos supor que você tenha um conjunto de dados (Tabela 2) para
análise do Movimento Retilíneo Uniformemente Variado (MRUV) e você
deseje plotar com d em função de t2 (d × t2 ) para ser possível realizar o ajuste
linear. Ou seja, você precisa pegar cada elemento da coluna do tempo e elevar
o quadrado. E como fazer isso?
6
Table 2: No MRUV, t (s) representa o tempo em segundos e d (m) a distância
em metros.
t (s) d (m)
0,562 0,10
0,807 0,20
1,003 0,30
1,155 0,40
1,293 0,50
Vou mostrar como fazer uma operação matemática dentro do próprio
SciDAVis. As operações podem ser realizadas utilizando os operadores: ∗
(multiplicação), / (divisão), + (adição), − (subtração) eˆ(potenciação).
1. Com os dados devidamente preenchidos na SciDAVis. Não esqueça que
o tempo é sua variável independente, ou seja, o X (eu vou supor que
você colocou os dados referentes ao tempo na coluna do X no texto que
segue).
2. Adicione uma coluna e em Fórmula você clica em adicionar col(“1”)
=> escreveˆ2 => clica em Aplicar.
3. A coluna nova que você criou você ira selecionar clicar no botão direito
do mouse, e em Definir coluna(s) como seleciona X, ela se tornará
a coluna X2.
4. Selecione X2 e Y , e Gráfico => Dispersão. Os passos seguintes são os
mesmos da parte inicial do tutorial pra plotagem e ajuste de curva.
7
5.2 Colocando uma Função
Se você desejar colocar uma função para, por exemplo, comparar com
o que você obteve como ajuste, ou por qualquer outro motivo.
1. Caso você queira inserir uma (ou mais) função(ões) você, com o gráfico
ativo, na barra de menu superior, em Gráfico => Adicionar Função
(Add Function) você coloca sua função, o SciDAVis entende que o
X sempre como a variável independente, daí você terá que preencher
intervalo, no meu caso coloquei de 0 até 15, caso queira só visualizar
se você fez uma boa escolha de intervalo clique em Aplicar e quando
estiver seguro que está do jeito que espera clique em OK.
2. Caso precise editar a função, com o gráfico ativo, vá novamente na
barra de menu superior, em Gráfico => Adicionar/remover Curva
(Add/remove curve), selecione a função que esta identifica pela letra F
seguida de um Número, por exemplo, F2.
8
5.3 Anotando os Parâmetros de Ajuste
Depois que você já fez os ajuste você precisa colocar no gráfico algumas
informações que você considera relevante, por exemplo, os parâmetros de
ajuste que você tem no Registo de Resultados.
1. Seleciona o que deseja colocar, copia (CRTL + C), clica em Adicionar
Texto (na barra de ferramentas), vai abrir uma caixa de texto e você
seleciona CAMADA ATIVA.
2. Clica no Gráfico ao qual deseja colocar o texto, clica em “entre com seu
texto aqui”, você pode colar (CTRL+V) e então editar deixando com o
número de algarismos significativos adequados.
9
5.4 Mudando Nomes
1. Para mudar o Título e os nomes dos Eixos, você clica duas vezes, em
cada elemento e renomeia. E não esqueçam de clicar em OK.
5.5 Mudando Escala
1. Com o Gráfico ativo, no menu da barra de ferramentas superior, selecione
Formatar (Format) => Escala e explore as opções, em Tipo, por
exemplo, você pode colocar na escala Log.
5.6 Obter Gráfico para colocar no relatório
Para obter o pdf do gráfico prontinho, você clica em pdf, na barra de
ferramentas e especifica o caminho onde você quer salvar seu arquivo.
10
