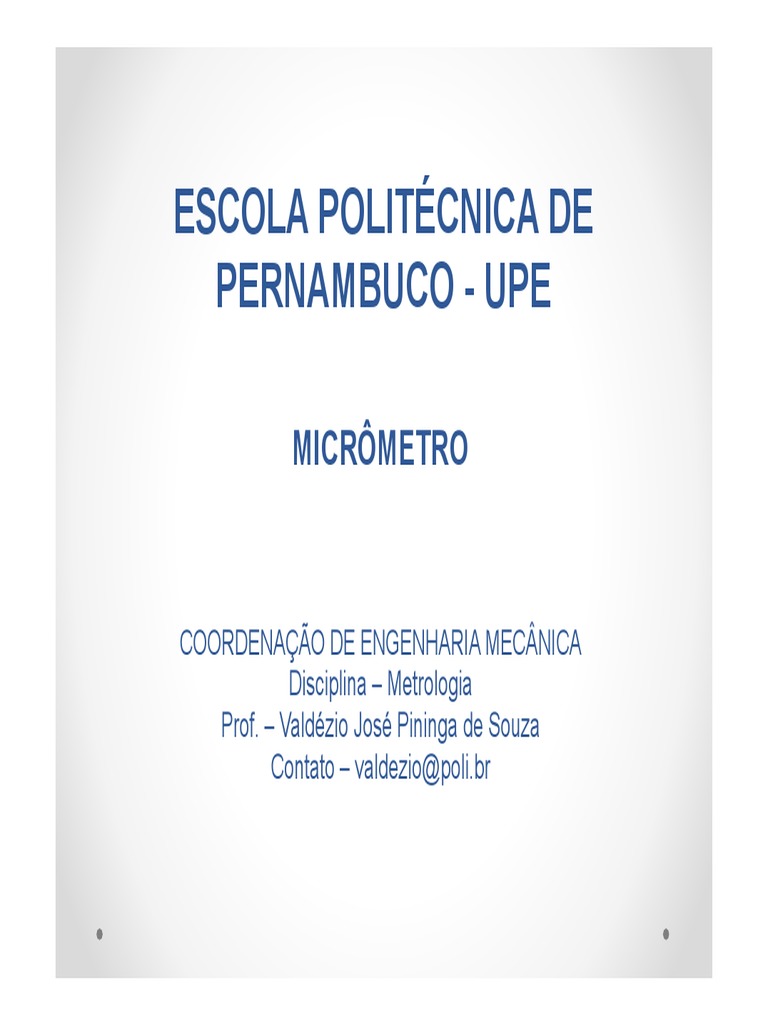

ESCOLA POLITÉCNICA DE

PERNAMBUCO - UPE

MICRÔMETRO

COORDENAÇÃO DE ENGENHARIA MECÂNICA

Disciplina – Metrologia
Prof. – Valdézio José Pininga de Souza
Contato – valdezio@poli.br
 Introdução
Em 7 de setembro de 1848, o parisiense Jean
Louis Palmer apresentou, pela primeira vez, um
instrumento que permitia a leitura de 0,01 mm;
de uma maneira muito simples, para requerer
sua patente.
Com o decorrer do tempo, este instrumento foi
aperfeiçoado e possibilitou medições mais
rigorosas e exatas do que o paquímetro.
Atualmente, o instrumento é conhecido como
micrômetro. Na França, entretanto, em
homenagem ao seu inventor, o micrômetro é
denominado Palmer.
Micrômetro 2
 O Micrômetro de Palmer

Micrômetro 3
 Introdução
Na indústria suíça de relojoaria, um
outro instrumento já fora utilizado
anteriormente sem que tivesse sido
patenteado.
ANTOINE LE COUTER, no VALÉE DE
JOUX, confeccionou, no ano de 1844,
um instrumento muito semelhante ao
Micrômetro, combinado com um
relógio indicador, com divisões de
0,001 mm.
Micrômetro 4
 Introdução
Atualmente, os Micrômetros
apresentam-se com capacidade de
medição normalmente de 25 mm, ou
1”, variando o tamanho do arco de 25
em 25 mm ou de 1 em 1”, podendo
chegar a 2000 mm ou 80”.
Quanto às resoluções dos
Micrômetros, estas podem ser de 0,01
mm; 0,001 mm; 0,002 mm; .001” ou
.0001”.
Micrômetro 5
 Nomenclatura

Micrômetro 6
 Componentes
 O arco é constituído de aço especial ou
fundido, tratado termicamente para
eliminar as tensões internas.

O isolante térmico, fixado ao arco, evita sua

dilatação porque isola a transmissão de
calor das mãos para o instrumento.

O fuso micrométrico é construído de aço

especial, temperado e retificado para
garantir exatidão do passo da rosca.
Micrômetro 7
 Componentes
 As faces de medição tocam a peça a
ser medida e, para isso, apresentam-
se rigorosamente planos e paralelos.
Em alguns instrumentos, os contatos
são de metal duro, de alta resistência
ao desgaste.

A porca de ajuste permite o ajuste da

folga do fuso micrométrico, quando
isso é necessário.
Micrômetro 8
 Componentes
 O tambor é onde se localiza a escala
centesimal.
Ele gira ligado ao fuso micrométrico.
Portanto, a cada volta, seu deslocamento
é igual ao passo do fuso micrométrico.

A catraca ou fricção assegura uma

pressão de medição constante.

A trava permite imobilizar o fuso numa

medida predeterminada.
Micrômetro 9
 Princípio de funcionamento

O princípio de funcionamento do
micrômetro assemelha-se ao do
sistema parafuso e porca.
Assim, há uma porca fixa e um
parafuso móvel que, se der uma
volta completa, provocará um
descolamento igual ao seu
passo.
Micrômetro 10
 Princípio de funcionamento

Micrômetro 11
 Princípio de funcionamento

Micrômetro 12
 Princípio de funcionamento
Desse modo, dividindo-se a cabeça do
parafuso, pode-se avaliar frações
menores que uma volta e, com isso,
medir comprimentos menores do que o
passo do parafuso.

Micrômetro 13
 Princípio de funcionamento
No Micrômetro, no prolongamento da haste
móvel, há um parafuso micrométrico preso ao
tambor, que se move através de uma porca
ligada à bainha.
Quando se gira o tambor, sua graduação
circular desloca-se em torno da bainha e, ao
mesmo tempo, conforme o sentido do
movimento, a face da haste móvel se
aproxima ou se afasta da face da haste fixa,
no sentido longitudinal.
As roscas do parafuso micrométrico e de sua
porca são de grande precisão, evitando-se,
assim, erros de primeira ordem.
Micrômetro 14
 Princípio de funcionamento
No Micrômetro com resolução de 0,01 mm, o
passo das roscas é de 0,5 mm; na bainha, as
divisões são de milímetros e meios
milímetros e, no tambor, a graduação circular
possui 50 divisões.
Quando as faces das hastes fixa e móvel
estão juntas, a borda do tambor coincide com
o traço zero da graduação da bainha, ao
mesmo tempo em que a reta longitudinal
gravada na bainha (entre as escalas de mm e
meio mm) coincide com o zero da graduação
circular do tambor.
Micrômetro 15
 Princípio de funcionamento

Micrômetro 16
 Princípio de funcionamento
Como o passo do parafuso é de 0,5 mm,
uma volta completa do tambor levará
sua borda ao primeiro traço de meio
milímetro, duas voltas completas, ao
primeiro traço de milímetro, e assim por
diante.
Baseado nisso, o deslocamento de
apenas uma divisão da graduação
circular do tambor dá a aproximação de
0,01 mm, duas divisões, 0,02 mm, e
assim sucessivamente.
Micrômetro 17
 Características
Os micrômetros caracterizam-se
pela:

 capacidade;

 resolução;

 aplicação.
Micrômetro 18
Micrômetro externo com pontas
esféricas

Micrômetro 19
Micrômetro externo com pontas
finas

Micrômetro 20
Micrômetro externo com pontas
cônicas

Micrômetro 21
 Micrômetro externo com batente
retangular para medir espessura de serra

Micrômetro 22
Micrômetro externo para medir peças com
número impar de lados

Micrômetro 23
Micrômetro externo para medir peças com
número impar de lados

Micrômetro 24
Micrômetro externo para medir peças com
número impar de lados

Micrômetro 25
Micrômetro externo para medir paredes de
tubos

Micrômetro 26
Micrômetro externo para medir paredes de
tubos

Micrômetro 27
Micrômetro externo com batente abaulado

Micrômetro 28
Micrômetro externo do tipo passa-não-
passa

Micrômetro 29
 Micrômetro de profundidade

Micrômetro 30
 Micrômetro de profundidade

Micrômetro 31
 Micrômetro de arco profundo

Micrômetro 32
 Micrômetro de arco profundo

Micrômetro 33
 Micrômetro com disco

Micrômetro 34
Micrômetro para medição de rosca

Micrômetro 35
Micrômetro para medição de rosca

Micrômetro 36
Micrômetro com contador mecânico

Micrômetro 37
 Micrômetro Universal

Micrômetro 38
 Micrômetro digital

Micrômetro 39
 Micrômetro digital

Micrômetro 40
 Micrômetro no sistema métrico

Como se faz o cálculo de leitura em

um micrômetro?
A cada volta do tambor, o fuso
micrométrico avança uma distância
chamada passo.
A resolução de uma medida
tomada em um micrômetro
corresponde ao menor
deslocamento do seu fuso.
Micrômetro 41
 Passo do Fuso Micrométrico

Micrômetro 42
 Micrômetro no sistema métrico

Para obter a medida, divide-se o passo

pelo número de divisões do tambor.

Se o passo da rosca é de 0,5 mm e o

tambor tem 50 divisões, a resolução
será:
0,5
çã = = 0,01
50
Micrômetro 43
 Micrômetro no sistema métrico

Micrômetro 44
 Micrômetro no sistema métrico

Micrômetro 45
 Leitura no micrômetro com
resolução de 0,01 mm
1º passo
leitura dos milímetros inteiros na
escala da bainha.
2º passo
leitura dos meios milímetros,
também na escala da bainha.
3º passo
leitura dos centésimos de milímetro
na escala do tambor
Micrômetro 46
 Leitura no micrômetro com
resolução de 0,01 mm

Micrômetro 47
 Leitura no micrômetro com
resolução de 0,01 mm

Micrômetro 48
 Efetuar a Leitura da Indicação

Bainha ----- 2,50

Tambor ----- 0,14
Leitura ----- 2,64 mm
Micrômetro 49
 Efetuar a Leitura da Indicação

Bainha ----- 5,00

Tambor ----- 0,25
Leitura ----- 5,25 mm
Micrômetro 50
 Efetuar a Leitura da Indicação

Bainha ----- 5,50

Tambor ----- 0,01
Leitura ----- 5,51 mm
Micrômetro 51
 Efetuar a Leitura da Indicação

Bainha ----- 5,40

Tambor ----- 0,09
Leitura ----- 5,49 mm
Micrômetro 52
 Leitura no micrômetro com
resolução de 0,001 mm
Quando no micrômetro houver nônio, ele
indica o valor a ser acrescentado à leitura
obtida na bainha e no tambor.
A medida indicada pelo nônio é igual à leitura
do tambor, dividida pelo número de divisões
do nônio.
Se o nônio tiver dez divisões marcadas na
bainha, sua resolução será:

,
= = 0,001 mm
Micrômetro 53
 Leitura no micrômetro com
resolução de 0,001 mm
1º passo
leitura dos milímetros inteiros na escala
da bainha;
2º passo
leitura dos meios milímetros na mesma
escala;
3º passo
leitura dos centésimos na escala do
tambor;
Micrômetro 54
 Leitura no micrômetro com
resolução de 0,001 mm

4º passo
leitura dos milésimos com o auxílio do
nônio da bainha, verificando qual dos
traços do nônio coincide com o traço do
tambor.

A leitura final será a soma dessas quatro

leituras parciais.

Micrômetro 55
 Leitura no micrômetro com
resolução de 0,001 mm

Micrômetro 56
 Leitura no micrômetro com
resolução de 0,001 mm

Micrômetro 57
 Efetuar a Leitura da Indicação

Bainha ----- 1,500

Tambor ----- 0,100
Nônio ----- 0,008
Micrômetro
Leitura ----- 1,608 mm 58
 Efetuar a Leitura da Indicação

Bainha ----- 2,000

Tambor ----- 0,320
Nônio ----- 0,008
Micrômetro
Leitura ----- 2,328 mm 59
 Efetuar a Leitura da Indicação

Bainha ----- 16,000

Tambor ----- 0,320
Nônio ----- 0,006
Capacidade - 75,000
Leitura ----- 91,326 mm
Micrômetro 60
 Efetuar a Leitura da Indicação

Bainha ----- 8,500

Tambor ----- 0,410
Nônio ----- 0,007
Leitura ----- 8,917 mm
Micrômetro 61
 Micrômetro no sistema inglês

Embora o sistema métrico seja

oficial no Brasil, muitas empresas
trabalham com o sistema inglês.
É por isso que existem
instrumentos de medição nesse
sistema, inclusive micrômetros,
cujo uso depende de
conhecimentos específicos.
Micrômetro 62
 Leitura no sistema inglês
No sistema inglês, o micrômetro
apresenta as seguintes características:
 na bainha está gravado o
comprimento de uma polegada,
dividido em 40 partes iguais.
Desse modo, cada divisão equivale a
1" : 40 = .025";
 o tambor do micrômetro, com
resolução de .001“, possui 25
divisões.
Micrômetro 63
 Leitura no sistema inglês

Micrômetro 64
 Leitura no sistema inglês

Para medir com o micrômetro de resolução

.001":

Lê-se primeiro a indicação da bainha;

Lê-se a indicação do tambor;

Somam-se essas leituras para obter o resultado

final.

Micrômetro 65
 Leitura no sistema inglês

Bainha ---- .675”

Tambor ---- .019”
Leitura ---- .694”

Micrômetro 66
 Efetuar a Leitura da Indicação

Bainha ----- .150”

Tambor ----- .015”
Leitura ---- .165”

Micrômetro 67
 Efetuar a Leitura da Indicação

Bainha ----- .375”

Tambor ----- .016”
Leitura ---- .391”

Micrômetro 68
 Leitura no sistema inglês
Para medir com o micrômetro de resolução .0001“,
além das graduações normais que existem na bainha
(25 divisões), há um nônio com dez divisões.
O tambor divide-se, então, em 250 partes iguais.
A leitura do micrômetro é:
 Sem nônio

 Com nônio

Para medir, basta adicionar as leituras da bainha, do

tambor e do nônio.
Micrômetro 69
 Leitura no sistema inglês

Bainha ----- .3750”

Tambor ----- .0050”
Nônio ----- .0004”
Leitura total ---- .3804”
Micrômetro 70
 Efetuar a Leitura da Indicação

Bainha ----- .1000”

Tambor ----- .0080”
Nônio ----- .0006”
Leitura total ---- .1086”
Micrômetro 71
 Efetuar a Leitura da Indicação

Bainha ----- .2250”

Tambor ----- .0070”
Nônio ----- .0004”
Leitura total ---- .2324”
Micrômetro 72
 Regulagem da Bainha

Antes de iniciar a medição de uma peça,

devemos regular a bainha do instrumento de
acordo com a sua capacidade.
Para os micrômetros cuja capacidade é de 0 a
25 mm, ou de 0 a 1", precisamos tomar os
seguintes cuidados:
 Limpar cuidadosamente as partes móveis
eliminando poeiras e sujeiras, com pano
macio e limpo;
 Antes do uso, limpar as faces de medição;
 Usar somente uma folha de papel macio;
Micrômetro 73
 Regulagem da Bainha
 Encostar suavemente as faces de medição
usando apenas a catraca;

 Verificar a coincidência das linhas de

referência da bainha com o zero do
tambor;

 Se estas não coincidirem, faça o ajuste

movimentando a bainha com a chave de
micrômetro, que normalmente acompanha
o instrumento.
Micrômetro 74
 Regulagem da Bainha
 Para regular micrômetros de maior
capacidade, ou seja, de 25 a 50 mm, de 50
a 75 mm etc. ou de 1" a 2", de 2" a 3" etc.;

 Deve-se ter o mesmo cuidado e utilizar os

mesmos procedimentos para os
micrômetros de capacidade de 0 a 25 mm
ou 0 a 1”;

 Porém deve ser utilizada as barra-padrão

para regulagem.
Micrômetro 75
 Barra Padrão para Regulagem

Micrômetro 76
 Micrometro interno
Para medição de partes internas empregam-
se dois tipos de micrômetros:
 Micrômetro interno de três contatos

 Micrômetro interno de dois contatos

(tubular e tipo paquímetro).

Micrômetro 77
 Micrometro interno

O micrômetro interno, é usado

exclusivamente para realizar medidas em
superfícies cilíndricas internas, permitindo
leitura rápida e direta;

A característica principal com três contatos é

ser auto-centrante, devido à forma e à
disposição de suas pontas de contato, que
formam, entre si, um ângulo de 120º.

Micrômetro 78
 Micrometro interno de três
contatos (imicro)
Esse Micrômetro é apropriado para a medição
de furos roscados, canais e furos sem saída,
pois suas pontas de contato podem ser
trocadas de acordo com a peça que será
medida.

Micrômetro 79
 Micrometro interno de três
contatos (imicro)

Micrômetro 80
 Micrometro interno de três
contatos (imicro)

Para obtermos a resolução, basta dividirmos o passo do

fuso micrométrico pelo número de divisões do tambor

é ,%
Resolução = = = 0,005 mm
ú ! ! " õ! $

Micrômetro 81
 Micrometro interno de três
contatos (imicro)
A leitura, nestes micrômetros, é realizada da seguinte
maneira:
 No sentido contrário à do micrômetro externo;
 O tambor encobre a divisão da bainha;
 A esse valor soma-se aquele fornecido pelo tambor

Bainha ---- 22,000

Tambor ---- 0,315
Leitura Final ---- 22,315 mm

Micrômetro 82
 Micrometro Interno - Imicro

Micrômetro 83
 Efetuar a Leitura da Indicação

Bainha ----- 17,500

Tambor ----- 0,160
Leitura total ---- 17,660 mm
Micrômetro 84
 Efetuar a Leitura da Indicação

Bainha ----- 28,500

Tambor ----- 0,245
Leitura total ---- 28,745 mm
Micrômetro 85
 Micrometro interno
O micrometro interno tubular,
empregado para medições internas
acima de 30 mm.
Devido ao uso em grande escala do
micrômetro interno de três contatos
pela sua versatilidade, o micrômetro
tubular atende quase que somente
a casos especiais, principalmente
as grandes dimensões.
Micrômetro 86
 Micrometro interno
O Micrometro tubular utiliza hastes de extensão
com dimensões de 25 a 2000 mm.
As hastes podem ser acopladas umas as outras.
Neste caso, há uma variação de 25 mm em
relação a cada haste acoplada.

Micrômetro 87
 Micrometro interno
Posicionamento para medição

Micrômetro 88
 Micrometro interno

Micrômetro 89
 Micrometro interno
Micrômetro do tipo paquímetro serve
para medidas acima de 5 mm e a partir
daí, varia de 25 em 25mm.

Micrômetro 90
 Micrometro interno
A calibração de Micrômetros internos, tipo
paquímetro e tubular, é feita por meio de
anéis de referência, dispositivos com blocos
padrão ou com micrômetro externo.
Os micrômetros internos de três contatos são
calibrados com anéis de referência

Micrômetro 91
Erros de medição com o micrômetro

Para que se tenha uma medição

confiável, é necessário que o
instrumento e o operador estejam
afinados num mesmo propósito:
A busca de uma medição o mais fiel
possível, sendo imprescindível a
qualidade do instrumento e o preparo
do operador, evitando-se, assim, alguns
tipos de erros, tais como:

Micrômetro 92
 Erros de influências objetivas
(erro do instrumento)

A precisão instrumental é o desvio máximo

entre a medição real e aquela fornecida pelo
instrumento com suas características
técnicas, independentemente de qualquer
fator externo.

Referindo-se ao Micrômetro, a sua estrutura e

funcionalidade, podemos afirmar que suas
principais fontes de erro são:

Micrômetro 93
 Erros de influências objetivas
(erro do instrumento)
 ERRO DE PLANEZA DAS SUPERFÍCIES DE MEDIÇÃO
Admite-se um erro de, no máximo, ± 1 μm.
 ERRO DE PARALELISMO DAS SUPERF. DE MEDIÇÃO
Admite-se um erro de, no máximo, ± (2 + L/50) μm.
 ERRO DE PASSO DAS ROSCAS MICROMÉTRICAS
Admite-se um erro de, no máximo, ± 3 μm.
 ERRO DE AJUSTE DO ZERO
Admite-se um erro de, no máximo, ± (2 + L/50) μm.
 ERRO DE FLEXÃO DO ARCO (PRESSÃO DE MEDIÇÃO)
Os valores da flexão permissível no arco foram
definidos considerando a força exercida pela
catraca ou fricção do Micrômetro, que deve ser de
5 a 10N (510 a 1020 gf).

Micrômetro 94
 Erros de influências objetivas
(erro do instrumento)
A tabela a seguir, baseada na norma ABNT-EB-1164/79,
similar à norma DIN-863, mostra os valores admissíveis
para os Micrômetros de acordo com a sua capacidade.
Esta norma considera uma cabeça micrométrica de 25 mm.

Micrômetro 95
 Erros de influências subjetivas
(erro do operador)

EXCLUSIVAMENTE POR
DESATENÇÃO NA LEITURA

Micrômetro 96
 Características de um bom
micrômetro
 ser de aço inoxidável;
 possuir graduação uniforme;
 apresentar traços bem finos e profundos,
salientados em preto;
 ter os extremos das hastes fixa e móvel bem
ajustados (quando juntas não deverá passar
luz);
 não deverá apresentar folgas nos
mecanismos;
 possuir dispositivo de fricção ou catraca.

Micrômetro 97
 QUANDO DA UTILIZAÇÃO DE UM MICRÔMETRO,
SELECIONE O MAIS ADEQUADO PARA ATENDER
PLENAMENTE A NECESSIDADE DE MEDIÇÃO.
LEVE EM CONTA OS SEGUINTES ASPECTOS:

 Tipo (normal ou especial), para ter

acesso ao lugar que será medido na
peça;
 Leitura, de acordo com o campo de
tolerância especificado;
 Capacidade de medição.
Micrômetro 98
 UMA VEZ FEITA A ESCOLHA DO MICRÔMETRO,
PROCEDA DE ACORDO COM AS INSTRUÇÕES
ABAIXO, GARANTINDO, ASSIM, UMA MAIOR VIDA
ÚTIL AO INSTRUMENTO.

 Deve ser manejado com cuidado, evitando-se

quedas e choques;
 Não fazê-lo girar violentamente. Essa prática
poderá acarretar, tanto o desgaste prematuro, como
acidentes;
 Evitar sua utilização junto a ferramentas comuns de
trabalho;
 Não utilizá-lo para bater em objetos;
 Evitar girá-lo, quando estiver travado;
 Calibrá-lo com frequência com medidas padrão.
 Não expô-lo diretamente à luz do sol.
Micrômetro 99
 APÓS SUA UTILIZAÇÃO, OBSERVE AS
SEGUINTES RECOMENDAÇÕES AO GUARDAR
O MICRÔMETRO:

 Limpá-lo com um pano macio, aplicando uma leve

camada de vaselina sólida ou óleo fino;
 Guardá-lo sempre em ambientes de baixa
umidade, boa ventilação, livre de poeira e afastado
de campos magnéticos;
 Sempre que possível, guardá-lo em capa ou estojo
adequado;
 Evitar guardá-lo travado;
 Guardá-lo com as faces de medição ligeiramente
afastadas, um espaço entre 0,2 e 2 mm.

Micrômetro 100
 PRECAUÇÃO

Devem-se respeitar, rigorosamente, os

limites mínimo e máximo da capacidade
de medição, para evitar danos
irreparáveis ao instrumento.

Micrômetro 101
 FIM

Micrômetro 102
