Desenho de rampas no Revit

Revit 2017
Especial Escadas, Rampas e Guarda-corpos

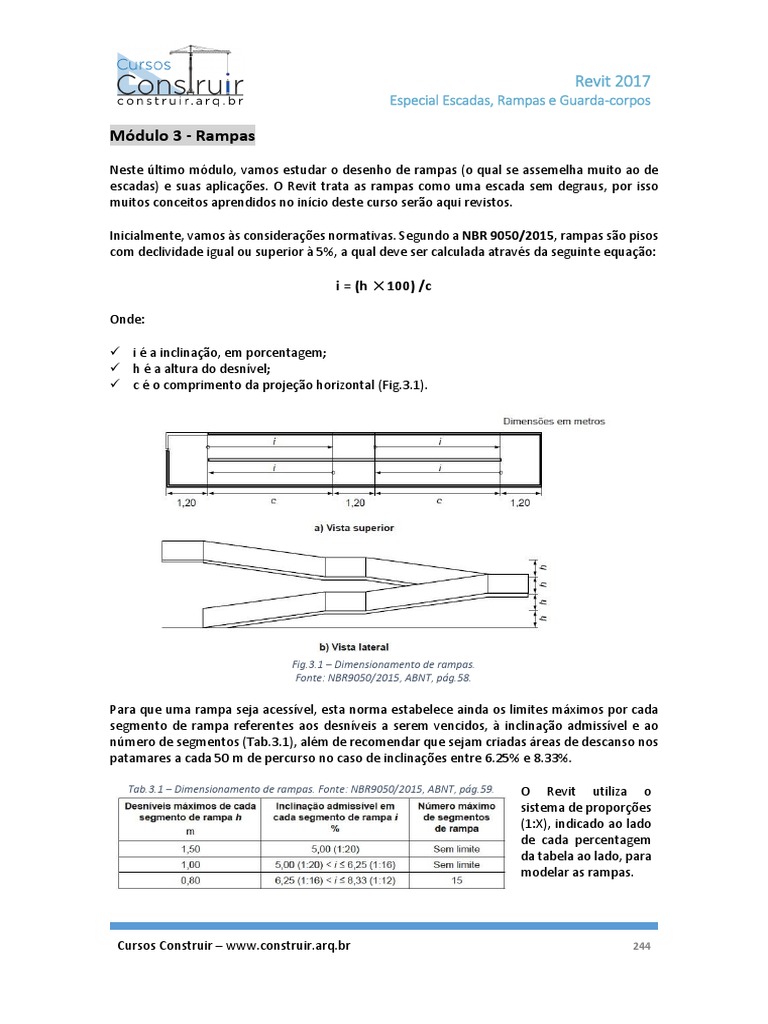

Módulo 3 - Rampas
Neste último módulo, vamos estudar o desenho de rampas (o qual se assemelha muito ao de
escadas) e suas aplicações. O Revit trata as rampas como uma escada sem degraus, por isso
muitos conceitos aprendidos no início deste curso serão aqui revistos.
Inicialmente, vamos às considerações normativas. Segundo a NBR 9050/2015, rampas são pisos
com declividade igual ou superior à 5%, a qual deve ser calculada através da seguinte equação:
i = (h ×100) /c
Onde:
 i é a inclinação, em porcentagem;
 h é a altura do desnível;
 c é o comprimento da projeção horizontal (Fig.3.1).
Fig.3.1 – Dimensionamento de rampas.

Fonte: NBR9050/2015, ABNT, pág.58.
Para que uma rampa seja acessível, esta norma estabelece ainda os limites máximos por cada
segmento de rampa referentes aos desníveis a serem vencidos, à inclinação admissível e ao
número de segmentos (Tab.3.1), além de recomendar que sejam criadas áreas de descanso nos
patamares a cada 50 m de percurso no caso de inclinações entre 6.25% e 8.33%.
Tab.3.1 – Dimensionamento de rampas. Fonte: NBR9050/2015, ABNT, pág.59. O Revit utiliza o

sistema de proporções
(1:X), indicado ao lado
de cada percentagem
da tabela ao lado, para
modelar as rampas.
Cursos Construir – www.construir.arq.br 244

Revit 2017
Nota!!! É imprescindível saber que, este fator X da proporção, refere-se ao comprimento da

projeção horizontal do plano inclinado.
Em rotas acessíveis, a largura mínima admissível para as rampas é de 1,20 m, sendo o

recomendado de 1,50 m.
Diferentemente das escadas, no Revit as rampas são desenhadas apenas por croqui.
3.1 Rampas Retas por Caminho (Executar)
São criadas através do croqui do caminho da rampa estabelecendo-se o ponto inicial e o ponto
final da mesma.
Abra o arquivo do curso Rampas_1 m.rvt na vista Planta do piso: Térreo e salve-o na pasta
Exercícios do nosso curso como Rampas_Ex 01.rvt (Fig.3.1.1).
Fig.3.1.1 – Modelo para o estudo de rampas.
Vamos começar criando uma rampa com inclinação de 7% (i) para vencer o desnível de 1,00 m
(h) entre o piso e a plataforma. Aplicando a fórmula de inclinação, obteremos que o
comprimento (c) desta rampa será de 14,30 m. Agora, consultando a tabela da norma, observe
que o desnível máximo a ser vencido para esta inclinação é de 0,80 m, ou seja, será necessário
que esta rampa tenha um patamar, logo, a mesma deverá ser composta por dois segmentos.
Dividindo-se o comprimento calculado por dois, cada segmento terá então 7,15 m. Quanto à
largura, vamos considerar que se trata de uma rampa para uso residencial, em uma área
externa, por exemplo, e adotaremos o valor de 1,00 m para a mesma.
Dimensões definidas, na aba Arquitetura  Circulação, clique no comando Rampa (Fig.3.1.2).
Fig.3.1.2 – Comando Rampa.

Revit 2017
Ao entrar no modo de edição, na aba Modificar|Criar croqui da rampa, verifique se o modo

Executar em conjunto com a ferramenta Linha estão selecionados (Fig.3.1.3).
Fig.3.1.3 – Comando Rampa.
Nota: Repare que esta aba é igual à de criação de escadas por croqui.
Na paleta de Propriedades de instância da rampa do tipo Rampa 01 (padrão Revit), na seção

Restrições, podemos definir níveis e deslocamentos em relação a estes; na seção Gráficos, como
a rampa será representada em planta e, na seção Cotas, qual será a largura da mesma. Verifique
se os parâmetros estão configurados de acordo com o ilustrado na Figura Fig.3.1.4.
Na sequência clique no botão Editar tipo para abrir a respectiva janela de Propriedades de tipo,
clique em Duplicar, nomeie como Rampa 7% e pressione ENTER para criar o novo tipo
(Fig.3.1.5).
Fig.3.1.5 – Criando um novo tipo de rampa.
Uma vez criado o novo tipo, observe que todas as

seções de parâmetros de uma rampa já são
conhecidas e foram estudadas nas aulas
Fig.3.1.4 – Propriedades de instância do tipo. anteriores.
Basta apenas esclarecer que, na seção Cotas, o parâmetro Comprimento da inclinação máxima
refere-se ao comprimento da projeção horizontal de cada segmento (no nosso caso, 7,15 m),
e que Inclinação máxima da rampa é onde devemos informar este valor em proporção (no
nosso caso, 1/14,30, que é igual à 7%). Estudaremos melhor esse conceito no item 3.4.
Assim sendo, configure os campos conforme ilustrado na Figura 3.1.6.

Revit 2017
Fig.3.1.6 – Parâmetros da Rampa 7%.
A seguir, clique em OK para fechar a janela de Propriedades de tipo; na seção Ferramentas,

clique no botão Guarda-corpo e o defina como Nenhum por agora (Figs.3.1.7 e 3.1.8).
Fig.3.1.7 – Configurar Guarda-corpo.
Fig.3.1.8 – Nenhum Guarda-corpo.
O desenho de rampas por croqui, assim como o das escadas por croqui, também se inicia pelo
eixo desses elementos, assim sendo, é conveniente definirmos planos de referência antes de
começar o croqui.

Revit 2017
Digite o atalho RP para ativar esta ferramenta, digite o valor de 0,50 m no campo Deslocamento
e crie um primeiro plano a partir da aresta interna do dente na borda da laje da plataforma
(Fig.3.1.9 dos pontos 1 a 2). A seguir, digite como Deslocamento o valor de 1,00 m e desenhe
um segundo plano a partir da aresta externa do dente na borda da laje (Fig.3.1.9 dos pontos 3 a
4). Desta forma, marcamos os eixos dos dois segmentos de rampa deixando um vão de 0,50 m
entre eles.
2 1
4 3
Fig.3.1.9 – Desenhando planos de referência para os eixos dos segmentos.
Pressione ESC para sair do comando e voltar à aba Modificar|Criar croqui da rampa. Ative o
modo Executar e a ferramenta Linha novamente e utilize os planos de referência para desenhar
os segmentos, começando pelo inferior, da direita para a esquerda (sentido de subida!). Após
clicar no ponto inicial da rampa, mova o cursor até atingir o comprimento de 7,15 m e clique
novamente para desenhar o primeiro segmento (Fig.3.1.10). Repita o procedimento, só que
agora utilizando o planto de referência superior, da esquerda para a direita (3.1.11). O patamar
será inserido automaticamente após finalizar o croqui do segundo segmento (Fig.3.1.12).
Fig.3.1.10 – Primeiro segmento.
Fig.3.1.11 – Segundo segmento.

Revit 2017
Fig.3.1.12 – Croqui dos dois segmentos prontos e patamar inserido automaticamente.
Clique em Concluir o modo de edição para criar a rampa e voltar à vista de planta (Fig.3.1.13).
A Figura 3.1.14 ilustra o resultado em 3D.
Fig.3.1.13 – Rampa pronta em vista de planta.
Fig.3.1.14 – Rampa pronta em 3D.
Digite o atalho CTRL+S para salvar seu trabalho e feche o arquivo.
Vamos agora criar um novo tipo de rampa com inclinação de 8% para vencer um desnível de
3,00m. O importante no desenho de rampas é sempre começar pelo cálculo do comprimento
total para obter-se a proporção que informa a inclinação ao Revit, e na sequência verificar se há
a necessidade de inserção de patamares para a definição da quantidade e do comprimento de
segmentos.
Assim sendo, aplicando-se a fórmula de inclinação para este novo caso, teremos que o
comprimento total da rampa será de 37,5 m para vencer o desnível de 3 m com 8% de
inclinação.

Revit 2017
Para o fator da proporção 1 : x, basta dividirmos o comprimento total pela altura do desnível,
neste caso, 37,5 / 3 = 12,5, portanto, a inclinação será informada ao Revit como 1 : 12,5, ou seja,
para subir 1 m à uma inclinação de 8% é necessário percorrer 12,5 m.
Quanto à quantidade de segmentos, pela Tabela da NBR 9050, sabemos que o desnível máximo
a ser vencido por um trecho da rampa nesta inclinação é de 0,80 m, logo, dividimos a altura
total pelo desnível máximo da norma para obtermos a quantidade necessária de segmentos de
rampa, que neste caso será então de 3,00 / 0,80 = 3,75  4 segmentos (arredondando para
mais, sempre).
Se a rampa deverá ter 4 segmentos, basta dividir o comprimento total da rampa pela
quantidade de segmentos para se obter o comprimento de cada um deles, que será de 37,5 / 4
= 9,375 m.
Resumindo, nossa rampa inclinada à 8% será regida pela proporção de 1:12,5 e terá 4 segmentos
de 9,375 m.
Para começar, abra o arquivo Rampas_3 m.rvt na vista de Planta de piso: Térreo e salve-o na
pasta de Exercícios como Rampas_Ex 02.rvt. Este arquivo contém a plataforma instalada à 3 m
de altura.
Uma vez carregado, digite o atalho RP e desenhe quatro planos de referência de acordo com os
deslocamentos indicados na Figura 3.1.15.
Fig.3.1.15 – Planos de referência para os eixos dos segmentos da rampa de 8%.
Planos criados, clique em Arquitetura  Circulação  Rampa para entrar no modo de edição
da mesma. A seguir, na paleta de Propriedades, clique no botão Editar tipo, clique em Duplicar,
nomeie como Rampa 8% e pressione ENTER para criar nosso novo tipo (Figs.3.1.16 e 3.1.17).

Revit 2017
Fig.3.1.16 – Ativando o comando Rampa.
Fig.3.1.17 – Criando novo tipo Rampa 8%.
A seguir, configure os parâmetros da rampa de acordo com os cálculos (Fig.3.1.18), aplique-os e

feche a janela de Propriedades de tipo para voltar ao modo de edição.
Fig.3.1.18 – Parâmetros da Rampa 8%.

Revit 2017
Agora, na aba Modificar|Criar croqui da

rampa, clique no botão Guarda-corpo e
selecione o tipo 900mm Tubulação
(Fig.3.1.19). Observe que, no caso das
rampas, a Posição fica inativa e marcada
por padrão como Pisos.
Uma vez escolhido o tipo, clique no botão

OK para fechar a janela Guarda-corpo.
Fig.3.1.19 – Escolhendo um guarda-corpo para a rampa.
A seguir, verifique se o modo Executar e a ferramenta Linha estão ativados e desenhe os

segmentos com base nos planos de referência, iniciando pelo mais inferior, da direita para a
esquerda; na sequência, pelo logo acima, da esquerda para a direita e assim sucessivamente até
alcançar a borda do pavimento superior (Fig.3.1.20).
Fig.3.1.20 – Croqui da rampa pronta com patamares inseridos automaticamente.
Clique em Concluir o modo de edição para criar a rampa e voltar à vista de planta (Fig.3.1.21).
A Figura 3.1.22 ilustra o resultado em 3D.
Fig.3.1.21 – Vista em planta. Rampa 8% com 4 segmentos e guarda-corpo pronta.

Revit 2017
Fig.3.1.22 – Vista 3D. Rampa 8% com 4 segmentos e guarda-corpo pronta.
Nota: É normal que as rampas sejam elementos arquitetônicos extensos para atender às normas
de inclinação, por isso, em nosso curso, vamos trabalhar com pequenas alturas para podermos
melhor ilustrar o que for sendo estudado.
Digite o atalho CTRL+S para salvar o seu trabalho.
3.2 Rampas Curvas por Caminho (Executar)
Segundo a NBR 9050/2015, o dimensionamento de rampas curvas também deve seguir a Tabela
3.1 (pág. 214), com inclinação máxima admissível de 8,33 % (1:12), largura mínima de 1,20 m (se
em rota acessível), além de raio mínimo de 3,00 m, medido no perímetro interno à curva
(Fig.3.2.1).
Fig.3.2.1 – Dimensionamento de rampas curvas.

Fonte: NBR 9050/2015, ABNT, pág.59.

Revit 2017
Para começar, abra o arquivo do curso Rampas_curvas.rvt na vista Planta de piso: Térreo e
salve-o na pasta de Exercícios como Rampas_Ex 03.rvt.
No item 3.1, vimos que uma rampa à 7% de inclinação terá um comprimento de 14,30 m para
vencer um desnível de 1,00 m. Por se tratar desta vez de uma rampa curva, esse comprimento
agora remete ao comprimento do eixo da curva, atenção!
O próximo passo consiste em verificar se o raio necessário para se desenhar tal eixo curvo
atende às determinações da norma. Para uma rampa com 1,00 m de largura, esse raio deverá
ser, no mínimo, de 3,50 m (para que entre o perímetro interno da rampa e o centro da
circunferência, o raio seja de 3,00 m).
Nosso objetivo é construir a rampa na forma de meia-circunferência para que fique certinha
entre o pavimento térreo e a plataforma. Logo, e atenção novamente, aplicando a fórmula para
o cálculo do comprimento da meia-circunferência, temos que:
C = π * r  r = 14,30/ π  r = 4.552 m > 3.5 m, portanto, ok!
Verificação normativa feita, vamos desenhar o croqui da rampa.
Ative o comando Arquitetura 

Circulação  Rampa, verifique se o
modo Executar está ativo e selecione a
ferramenta de desenho Arco do centro
para a extremidade (Fig.3.2.2).
Fig.3.2.2 – Executar croqui por arco.
Considerando-se que nossa rampa curva é para uso residencial, vamos construí-la sem patamar.
Assim sendo, na paleta de Propriedades, tendo como tipo ativo Rampa 01, clique em Editar tipo
 Duplicar e nomeie o novo modelo como Rampa curva 7% (Fig.3.2.3).
Fig.3.2.3 – Criando novo tipo Rampa curva 7%.
A seguir configure os parâmetros conforme ilustrado na Figura 3.2.4.

Revit 2017
Fig.3.2.4 – Configurações do modelo Rampa curva 7% sem patamar.
Clique na borda da plataforma

mais ou menos no ponto que
remete ao centro da largura do
piso do pavimento térreo,
arraste o cursor para a direita e
digite o valor de 4.552 para o
raio da meia-circunferência
(Fig.3.2.5) e pressione Enter
para confirmar. Fig.3.2.5 – Desenhando o arco a partir do centro e definindo o raio.
O croqui de toda a rampa, e não apenas do eixo, será exibido. Mova o cursor no sentido anti-
horário para inverter a posição da rampa e prossiga até o ponto de intersecção da mesma com
a borda da plataforma, onde deverá clicar para finalizar o desenho da mesma (Fig.3.2.6).
Fig.3.2.6 – Croqui da rampa curva pronto.
Clique em Concluir o modo de edição para criar a rampa e voltar à vista de planta (Fig.3.2.7). A
Figura 3.2.8 ilustra o resultado em 3D.

Revit 2017
Fig.3.2.7 – Rampa curva em vista de planta.
Fig.3.2.8 – Rampa curva em vista 3D.
Falaremos sobre patamares em rampas curvas no item 3.4 – Rampas Mistas.
Digite o atalho CTRL+S para salvar o seu trabalho.
3.3 Rampas por Limites e Espelhos
A vantagem de se criar rampas por limites e espelhos está na maior liberdade que temos para
definir a forma das mesmas. Como já vimos no estudo de escadas por este modo, os limites
referem-se às bordas, ou seja, à forma propriamente dita, e os espelhos, neste caso, apenas às
linhas inicial e final de cada segmento.
Inicialmente vamos desenhar uma rampa reta com inclinação de 8% para vencer um desnível de
0,50 m. Aplicando a fórmula de inclinação, i = h x 100 / c, obteremos que o comprimento total
desta nova rampa será de 6,25 m. A altura a ser vencida é menor do que o limite de 0,80 m

Revit 2017
ditado pela norma como máximo para esta inclinação, portanto, não precisamos nos preocupar
com número de segmentos. Quanto à proporção que define esta inclinação, dividindo o
comprimento total pelo valor do desnível, teremos que será de 1:12,5.
Dimensionamento resolvido, abra o

arquivo Rampas_1m.rvt na vista de
Planta de piso: Térreo e salve-o na pasta
de Exercícios como Rampas_Ex 04.rvt.
A seguir, abra a vista Elevações: 01, clique

sobre o valor de altura do nível
Pavimento superior, altere para 0,5 m
(Fig.3.3.1) e volte para a vista do piso
Térreo. Fig.3.3.1 – Diminuindo o nível do Pavimento Superior.
A seguir, ative o comando Arquitetura  Circulação  Rampa para entrar no modo de edição.
Na paleta de Propriedades, tendo como tipo ativo Rampa 01, clique em Editar tipo  Duplicar,
nomeie como Rampa 8% baixa e pressione ENTER para criar o novo modelo (Fig.3.3.2).
Fig.3.3.2 – Criando novo tipo Rampa 8% baixa.
Configure os parâmetros
conforme ilustrado na
Figura 3.3.3 e na sequência,
aplique e clique em Ok para
voltar ao modo de edição.
Fig.3.3.3 – Parâmetros de Cotas do novo tipo Rampa 8% baixa.

Revit 2017
Na aba Modificar|Criar croqui da

rampa, ative o modo Limite e a
ferramenta de desenho Linha
(Fig.3.3.4) e, na barra de parâmetros,
desmarque a opção Cadeia.
Fig.3.3.4 – Modo Limite com ferramenta Linha.
Clique na aresta interna da borda em L da plataforma, mova o cursor para a esquerda, digite
6.25 para o comprimento do limite interno e pressione ENTER para desenhá-lo (Fig.3.3.5).
Fig.3.3.5 – Desenhando o limite interno da rampa.
A seguir, clique sobre a aresta externa da borda em L da plataforma e desenhe o limite externo
conforme feito acima (Fig.3.3.6).
Fig.3.3.6 – Desenhando o limite externo da rampa.
Limites estabelecidos, ative o modo Espelhos em conjunto com a ferramenta Linha e desenhe
os limites inferior e superior da rampa (Fig.3.3.7).
Fig.3.3.7 – Desenhando os espelhos (limites) inferior e superior da rampa.
Para finalizar, clique no botão Concluir o modo de edição para criar a rampa e voltar à vista de
planta (Fig.3.3.8).

Revit 2017
Observe que a mesma está com o sentido invertido. Isso aconteceu porque a desenhamos da
direita para a esquerda, ou seja, de cima para baixo. Como já vimos em outras aulas, basta clicar
na setinha azul que aparece junto à uma das bordas da mesma, quando selecionada, para
inverter o sentido.
Fig.3.3.8 – Vista em planta da rampa 8% baixa invertida.
As Figuras 3.3.9 e 3.3.10 ilustram o resultado em vista de planta e em 3D.
Fig.3.3.9 – Vista em planta da rampa 8% baixa com o sentido correto.
Fig.3.3.10 – Vista 3D da rampa 8% baixa.
Digite o atalho CTRL+S para salvar seu trabalho.
Até aqui, nenhuma novidade; afinal, desenhar rampa reta não é uma tarefa difícil, desde que se
respeite os procedimentos de cálculo para o correto dimensionamento da mesma.
Quanto às rampas curvas por limites e espelhos, os procedimentos são praticamente os mesmos
que estudamos no item anterior, bastando também atenção nos cálculos dimensionais
preliminares, porém aplicados à cada segmento diferenciado que haja na forma pretendida. Por
exemplo, se quisermos desenhar uma forma de 1/4 de circunferência, iremos calcular o raio da
mesma através da fórmula C = (2* π* r) / 4, e assim por diante.
Apenas a fins de ilustração, uma rampa curva com 8% de inclinação nesta forma terá a aparência
da Figura 3.3.11.

Revit 2017
Fig.3.3.11 – Vista 3D de rampa a 8% na forma de 1/4 de circunferência.
3.4 Rampas Mistas
Uma aplicação interessante dos modos Executar e Limites e Espelhos é o desenho de rampas
mistas, as quais mesclam trechos retos e curvos.
O objetivo deste item é a criação de

uma rampa composta por cinco
segmentos, sendo três retos e dois
curvos em 90o, que vencerá um desnível
de 1.00 m.
A Figura 3.4.1 ilustra o modelo proposto

cuja distância entre o início da rampa e
a borda da plataforma é de 12.5 m.
Considerando-se o eixo da rampa, os

dois segmentos retos verticais medem
4,35 m, enquanto que o horizontal e os
curvos medem 3,00 m.
Fig.3.4.1 – Rampa mista a ser criada.
Para calcularmos o raio dos segmentos curvos, aplicamos a fórmula para 1/4 de circunferência:
C = (2 * π * r) /4  r = (C * 4) / (2 * π)  r = (3 * 4) / (2 * π)  r = 1,91 m

Revit 2017
Apresentadas as informações iniciais, abra o arquivo Rampas_mistas.rvt na vista Planta de piso:

Pav. Térreo e salve-o na pasta de Exercícios como Rampas_Ex 05_Mistas.rvt.
O ideal para este tipo de desenho é partir de um referencial da forma final da rampa em 2D.
Você já deve ter reparado que o comando RP (Plano de Referência) não nos permite criar linhas
curvas. Logo, vamos utilizar a ferramenta Linha de detalhe, cuja característica principal é ser
visível apenas na vista em que for criada. Digite o atalho DL para ativar este comando.
Nota: O mesmo pode ser acessado também através da aba Anotar (Fig.3.4.2).
Fig.3.4.2 – Comando Linha de detalhe.
Na aba Modificar|Colocar Linhas de detalhe, utilizaremos as ferramentas Linha e Raio inicial-

final do arco para desenhar os eixos referenciais (Fig.3.4.3).
Fig.3.4.3 – Modo de edição Linha de detalhe. Ferramentas Linha e Arco de centro para a extremidade.
Comece com a ferramenta Linha. Na barra de parâmetros, desmarque a opção Cadeia e digite
o valor de 1.40 no campo Deslocamento. Clique sobre o ponto de intersecção entre o piso e a
plataforma, mova o cursor para baixo, digite o valor de 4.35 e pressione Enter para desenhar a
linha de eixo referencial do primeiro segmento da rampa (Fig.3.4.4).
Fig.3.4.4 – Desenho da linha referencial do eixo do primeiro segmento da rampa, na vertical com 4,35 m.

Revit 2017
A seguir, na aba de parâmetros, ative a opção Cadeia, digite o valor 0.00 no campo
Deslocamento, clique sobre o ponto final do primeiro segmento, mova o cursor para a direita,
digite o valor de 1,91 m (raio que calculamos para os segmentos curvos) e pressione Enter para
desenhar a linha de eixo referencial do segundo segmento da rampa (Fig.3.4.5). Repita o
procedimento anterior movendo o cursor para baixo, delimitando assim 1/4 de circunferência
que iremos fechar com uma curva ao término do desenho de toda a extensão do eixo referencial
da rampa (Fig.3.4.6).
Fig.3.4.5 – Segunda linha referencial com a medida

do raio para o segmento curvo. Fig.3.4.6 – Terceira linha referencial do segmento
curvo.
Continue desenhando até obter a forma ilustrada na Figura 3.4.7.
Fig.3.4.7 – Segmentos retos e de marcação de 1/4 de circunferência prontos.

Revit 2017
Desenhadas todas as retas, pressione ESC

para encerrar o comando Linhas e ative a
ferramenta Raio inicial-final do arco
(Fig.3.4.8).
3 4
Fig.3.4.8 – Raio inicial-final do arco. 2 6
Conforme ilustrado na Figura 3.4.9, clique

nos pontos marcados para desenhar os 5
eixos dos dois segmentos curvos.
Fig.3.4.9 – Desenhando as linhas de referência dos eixos

dos segmentos curvos.
Ao finalizar o desenho dos arcos, pressione ESC duas vezes para encerrar o comando, selecione
e delete as linhas de referência dos raios. A Figura 3.4.10 ilustra as linhas de detalhe que
conformam o eixo da rampa mista que iremos criar.
Fig.3.4.10 – Eixo referencial da rampa desenhado com linhas de detalhe na vista de planta de piso do Pav. Térreo.

Revit 2017
A seguir, vamos desenhar a rampa mista de fato.
Aqui entra um grande pulo do gato!!! Mencionamos, lá no início do capítulo, que: “O Revit utiliza
o sistema de proporções (1:X), etc., etc., etc., para modelar as rampas, aplicado ao plano de
inclinação.” Isto quer dizer que, o fator X da proporção refere-se ao comprimento da projeção
horizontal do plano inclinado que efetivamente vence o desnível considerado. É este
entendimento que nos permite ter ainda mais liberdade quanto às formas mistas que podemos
modelar.
Assim sendo, como o plano inclinado está na direção vertical, é necessário criar cada segmento
independentemente, caso contrário, os curvos e o central (horizontal) apresentarão inclinação
transversal e não longitudinal...... Como a inclinação é de 8%, isto estaria totalmente errado! A
Figura 3.4.11 ilustra o posicionamento de um pequeno corte sobre o trecho horizontal de uma
rampa criada sem a devida atenção. O resultado obtido é o ilustrado na Figura 3.4.12 e que
extrapola, em muito, as inclinações transversais máximas para uma rampa estipuladas pela NBR
9050/2015, que é de 2% para as de uso interno e de 3% para as de uso externo.
Fig.3.4.11 – Pequeno corte sobre o trecho horizontal. Fig.3.4.12 – Corte do trecho horizontal com inclinação
transversal.
Para criarmos cada segmento independentemente, porém conformando uma rampa única,
inicialmente é necessário conhecer o comprimento total do eixo da forma.
Logo:
C = 2 segmentos retos + 2 segmentos curvos + 1 segmento horizontal

C = (2 * 4.35) + (2 * 3.0002) + 3.00
C = 17.70004 m
A seguir, calculamos a inclinação da rampa:
i = (h / c) * 100
i = (1.00 / 17.70004) * 100
i = 5.65 %
O resultado obtido encontra-se no segundo caso da tabela de parâmetros da norma (Tab.3.1),

garantindo assim que nossa rampa pode ser contínua, ou seja, sem patamar.

Revit 2017
Tab.3.1 – Dimensionamento de rampas. Fonte: NBR9050/2015, ABNT, pág.59.
Por fim, calculamos o parâmetro Deslocamento da base de cada segmento, ou seja, a altura de
cada segmento em sua extremidade elevada. Este valor pode ser obtido através da simples
fórmula Dn = Dn-1 + hn-1. Sabemos que h = (c * i) /100, então, teremos que:
Segmento 1 (vertical)  D1 = 0.00 m

Segmento 2 (curvo)  D2 = 0.00 + [(4.35 * 5.65) / 100] = 0.2458 m
Segmento 3 (horizontal)  D3 = D2 + h2 = 0.2458 + [(3.0002 * 5.65) /100] = 0.4153 m
Segmento 4 (curvo)  D4 = D3 + h3 = 0.4153 + [(3.00 * 5.65) /100] = 0.5848 m
Segmento 5 (vertical)  D5 = D4 + h4 = 0.5848 + [(3.0002 * 5.65) / 100] = 0.7543 m
Dimensionamento resolvido, clique em Arquitetura  Circulação  Rampa. Na paleta de

Propriedades, estando como tipo ativo Rampa 01, clique em Editar tipo  Duplicar, renomeie
como Segmento vertical 5.65% e pressione ENTER para criar o novo modelo (Fig.3.4.13).
Fig.3.4.13 – Criando novo tipo Segmento vertical 5.65%.
Na sequência, configure os parâmetros do novo tipo conforme ilustrado na Figura 3.4.14.
Fig.3.4.14 – Parâmetros do tipo Segmento vertical 5.65%.

Revit 2017
Vamos aproveitar o ensejo e já criar os tipos para os demais segmentos.
Clique em OK para fechar a janela de Propriedades de tipo e voltar ao modo de edição. A seguir,
na paleta de Propriedades, clique novamente em Editar tipo  Duplicar, nomeie como
Segmento curvo 5.65% (Fig.3.4.15) e configure o novo modelo conforme ilustrado na Figura
3.4.16.
Fig.3.4.15 – Criando novo tipo Fig.3.4.16 – Parâmetros do tipo

Segmento curvo 5.65%. Segmento curvo 5.65%.
Repita os procedimentos anteriores para criar e configurar o tipo Segmento horizontal 5.65%
(Figs.3.4.17 e 3.4.18).
Fig.3.4.17 – Criando novo tipo Fig.3.4.18 – Parâmetros do tipo

Segmento horizontal 5.65%. Segmento horizontal 5.65%.
Após configurar o tipo horizontal, clique em

Ok para fechar a janela de Propriedades de
tipo do mesmo e voltar ao modo de edição.
Vamos desenhar o primeiro segmento.
Na paleta de Propriedades, clique sobre o

seletor de tipos e ative o modelo Segmento
vertical 5.65% (Fig.3.4.19) e digite o valor de
1.50 no campo do parâmetro Largura
(Fig.3.4.20).
Fig.3.4.19 – Ativando o tipo
Segmento vertical 5.65%.

Revit 2017
Fig.3.4.20 – Configurando a Largura da instância.
Na seção Desenhar da aba Modificar|Criar croqui da rampa, ative o conjunto Executar  Linha,
clique sobre o ponto inferior do primeiro segmento vertical, arraste para cima até visualizar todo
o segmento e clique novamente para desenhá-lo (Fig.3.4.21). Conclua o modo de edição para
voltar à vista de planta de piso: Pav. Térreo (Fig.3.4.22). Ignore o aviso do Revit de que a rampa
não é suficientemente extensa.
Fig.3.4.21 – Croqui do primeiro segmento pelo modo Fig.3.4.22 – Vista em planta do primeiro segmento.
Executar.
Agora vamos desenhar o segundo segmento, primeiro curvo.
Ative novamente o comando

Arquitetura  Circulação  Rampa,
na paleta de Propriedades ative o
modelo Segmento curvo 5.65% e,
atenção, na seção Restrições, digite o
respectivo valor de Deslocamento da
base calculado para este segmento,
que foi de 0.2458 m (Fig.3.4.23).
Fig.3.4.23 – Deslocamento da base do Segmento 2.

Revit 2017
Na seção Desenhar da aba

Modificar|Criar croqui da rampa,
ative o conjunto Limite  Selecionar
Linhas (Fig.3.4.24), na aba de
parâmetros, digite o valor de 0.75 no
campo Deslocamento (Fig.3.4.25).
Fig.3.4.24 – Conjunto Limite  Selecionar linhas.
Fig.3.4.25 – Deslocamento para a ferramenta Selecionar linhas.
Clique sobre ambos os lados da linha de referência do eixo do primeiro segmento curvo para
desenhar sua forma (Fig.3.4.26) e por fim ative o conjunto Espelhos  Linha, desenhe o espelho
inferior, depois o superior (Fig.3.4.27) e conclua o modo de edição. A Figura 3.4.28 ilustra o
segundo segmento na vista de planta do piso: Pav. Térreo.
Fig.3.4.26 – Definindo os limites da forma.
Fig.3.4.28 – Vista em planta do segundo segmento

criado por Limites e Espelhos.
Fig.3.4.27 – Inserindo os espelhos do segmento.
Crie os demais segmentos utilizando o modo Executar para o croqui do terceiro (horizontal) e
do quinto (vertical) e o modo Limites e Espelhos para o quarto (curvo). Lembre-se de alterar os
tipos e o valor do parâmetro Deslocamento da base para cada um deles!!!!
Você notará que o último segmento ficará um pouco mais curto, o que acontece por causa da
inclinação. Ao concluir o modo de edição após criá-lo, selecione todo o conjunto e mova-o até a
borda da plataforma.

Revit 2017
As Figuras 3.4.29 a 3.4.31 ilustram o resultado final em vista de planta, elevação sul e 3D,
respectivamente.
Fig.3.4.30 – Vista de elevação Sul.
Fig.3.4.29 – Vista em planta da rampa mista.

Fig.3.4.31 – Vista 3D.
3.5 – Edição de Rampas e Guarda-corpos
Neste tópico vamos abordar como editar rampas prontas através de seus limites e espelhos,
assim como mostrar como aplicar e/ou modificar guarda-corpos. Para este estudo, vamos
utilizar a rampa reta com patamar que criamos no início deste capítulo (Fig.3.5.1).
Assim sendo, abra o

arquivo Rampas_Ex
01.rvt na vista de
planta de piso do
Pav. Térreo e salve-o
na pasta de
Exercícios com o
nome Rampas_Ex
06_Edição.rvt.
Fig.3.5.1 – Rampa modelo para estudos de edição.

Revit 2017
A primeira opção de edição que temos para uma rampa é a

inversão de sentido da mesma. Estando em uma vista de planta,
ao selecionar a rampa, surge a setinha azul para tal finalidade
junto à sua extremidade de subida (Fig.3.5.2). Muito útil quando a
rampa é desenhada por limites e espelhos, pois às vezes é mais
fácil fazê-la invertida, como aconteceu no primeiro exemplo que
estudamos no item 3.3.
Na sequência, na paleta de Propriedades de instância, podemos

configurar a cópia múltipla e simultânea da rampa para que a
mesma atenda à uma sequência de pavimentos através da seleção
do nível mais alto no parâmetro Nível superior diversos andares, Fig.3.5.2 – Seta de inversão
como já vimos no estudo de edição de escadas (Figs.3.5.3 e 3.5.4). de sentido da rampa.
Fig.3.5.3 – Parâmetro para múltiplos

cópias em nível.
Com a rampa ainda selecionada,

clique em Editar tipo para abrir a
respectiva janela de Propriedades
de tipo.
A única novidade encontra-se na

seção Construção, parâmetro
Forma, o qual pode ser Espesso (o
piso da rampa é representado
apenas por sua espessura, opção
que temos utilizado até então) ou
Sólido, que faz com que a rampa
tenha a aparência de um bloco
inteiriço, estendendo-se a partir
do nível inferior ao superior da
mesma. Quando selecionada,
desativa o parâmetro Espessura
(Figs.3.5.5 e 3.5.6).
Fig.3.5.4 – Exemplo de rampa atendendo à vários pavimentos
através do parâmetro Nível superior diversos andares.

Revit 2017
Fig.3.5.5 – Parâmetro Forma setado como Sólido.
Fig.3.5.6 – Rampa modelo com forma sólida.
Sempre que uma rampa é selecionada, a aba Modificar|Rampas é aberta disponibilizando o

botão Editar croqui (Fig.3.5.7). Ao entrar no modo de edição, a aba Modificar| Rampas > Editar
croqui (muito semelhante à de edição de escadas por croqui), nos permite alterar os Limites e
Espelhos da mesma com as ferramentas de desenho e manipular planos de trabalho (Fig.3.5.8).
Fig.3.5.7 – Editar
croqui de uma rampa.
Fig.3.5.8 – Rampa em modo de edição. Ferramentas da aba Modificar|Rampas.

Revit 2017
O processo de edição de rampas

exige cuidado redobrado em
função da inclinação.
O modo Executar só é liberado

quando se exclui um dos
espelhos ou um segmento
inteiro, possibilitando assim que
novos trechos, retos ou curvos,
sejam adicionados à forma
original da rampa (Fig.3.5.9).
Fig.3.5.9 – Rampa com forma alterada por acréscimo de segmentos.
Já os modos Limites e Espelhos

permitem uma manipulação mais
livre e segura da forma, uma vez
que alteram apenas a geometria
da rampa. Por exemplo,
podemos substituir limites retos
por curvos, e vice-versa, sem
interferir nas restrições
dimensionais (Fig.3.5.10). As
Figuras 3.5.11 e 3.5.12 ilustram
outros exemplos.
Fig.3.5.10 – Limite do patamar substituído por uma forma curva.
Fig.3.5.11 – Limite do patamar em forma trapezoidal.
Fig.3.5.12 – Limite externo estendido.

Revit 2017
Quanto aos guarda-corpos, utilizamos exemplos de rampas sem e optando por um modelo, o
qual escolhemos no ato de desenho do croqui, assim como fizemos com as escadas, através do
botão Guarda-corpo localizado na seção Ferramentas da aba Modificar|Criar croqui da rampa
(Fig.3.5.13).
Fig.3.5.13 – Escolher um guarda-corpo durante o desenho da rampa.
A outra forma de inserir esse componente à uma rampa também é semelhante ao caso das
escadas. Basta acessarmos a respectiva ferramenta em Arquitetura  Circulação  Guarda-
corpo e optar por Caminho do croqui ou Inserir no hospedeiro (Fig.3.5.14).
Fig.3.5.14 – Inserir guarda-corpo após a criação de uma rampa ou escada.
Neste caso, já sabemos que o guarda-corpo é tratado como um componente independente,

portanto, não precisamos selecionar a rampa primeiro.
A opção Caminho do croqui é a mais trabalhosa, pois, para garantir que os guarda-corpos sejam
posicionados corretamente, de acordo com a inclinação de cada lance e do(s) patamar(es),
recomenda-se que sejam desenhados para cada um desses componentes. Ou seja, primeiro cria-
se os guarda-corpos externos, começando pelo primeiro lance, depois pelo do patamar, e por
fim o do segundo lance. Para finalizar, criam-se os internos, independentemente também.
Ativando esta opção, é aberta a aba Modificar|Criar limite do guarda-corpo (Fig.3.5.15).
Fig.3.5.14 – Inserir guarda-corpo após a criação de uma rampa ou escada.
A sequência consiste em escolher o tipo desejado no seletor da paleta de Propriedades

(Fig.3.5.15 - 1), ativar a ferramenta Selecionar novo hospedeiro (Fig.3.5.16 - 2) e clicar sobre a
rampa (Fig.3.5.16 - 3). A seguir, ativar a ferramenta de desenho desejada (Linha, arco, etc.)

Revit 2017
(Fig.3.5.17 – 4); definir um valor de Deslocamento na barra de parâmetros (Fig.3.5.17 – 5),

desenhar a sequência inteira de segmentos do guarda-corpo (externo ou interno) (Fig.3.5.18 -
6) e clicar em Concluir o modo de edição (Fig.3.5.18 - 7) para criá-lo (Fig.3.5.19).
1 2
Fig.3.5.15 – Passo 1: Escolher tipo de guarda-corpo.

3
Fig.3.5.16 – Passos 2 e 3: Selecionando a rampa

como hospedeiro.
7
4
5
Fig.3.5.17 – Passos 4 e 5: Selecionando a
ferramenta de desenho e definindo um
deslocamento.
6
Fig.3.5.18 – Passos 6 e 7: Desenhando guarda-corpo do
primeiro lance e concluindo o modo de edição.
Fig.3.5.19 – Vista 3D do guarda-corpo externo do primeiro lance criado por croqui.
Repitas todos os procedimentos acima para criar os demais guarda-corpos (Fig.3.5.20).

Revit 2017
Fig.3.5.20 – Vista 3D do conjunto de guarda-corpos, externo e interno, criados por croqui.
A outra opção, muito simples e direta de criar guarda-corpos em rampas, é Inserir no

hospedeiro (Fig.3.5.21). Uma vez ativada, abre a aba Modificar|Criar local de guarda-corpo no
hospedeiro (Fig.3.5.22). Basta selecionar o local de inserção, se nos Pisos ou no Banzo e clicar
sobre a rampa para criar o conjunto todo de guarda-corpos (Fig.3.5.23).
Fig.3.5.21 – Guarda-corpo: Inserir no hospedeiro. Fig.3.5.22 – Escolhendo o local de inserção.
Fig.3.5.23 – Conjunto completo de guarda-corpos inserido na rampa.

Revit 2017
3.6 Rampas por Piso Inclinado e Plataforma de Construção.
A utilização desses componentes são outras alternativas para a construção de rampas,

geralmente aplicadas para vencer pequenos desníveis, casos estes onde a aplicação da
ferramenta convencional não é muito aconselhável.
3.6.1. Rampas Retas por Piso Inclinado
Abra o arquivo Rampas_Ex 04.rvt na vista Planta de piso: Térreo e salve-o na pasta de Exercícios
como Rampas_Exs 07 8_por piso.rvt. Uma vez carregado, selecione e delete as rampas
existentes.
Na aba Arquitetura, seção Construir, clique sobre a seta seletora da ferramenta Piso. Para a
criação de rampas através deste tipo de elemento, podemos optar entre Piso: arquitetura (a
rampa será um simples plano inclinado) e Piso: estrutural (a rampa aceitará elementos
estruturais para apoiá-la) (Fig.3.6.1.1).
Fig.3.6.1.1 – Opções para a criação de rampas por pisos inclinados.
Optar por um ou outro abre o modo de edição com a mesma aba, Modificar|Criar limite do
piso, a qual contém ferramentas específicas para a inclinação destes tipos de elementos
(Fig.3.6.1.2).
Fig.3.6.1.2 – Opções para a criação de rampas por pisos inclinados.
Vamos começar pelo Piso: Arquitetura.

Clique sobre esta opção no seletor Piso, na
aba do modo de edição verifique se a opção
Linha de limite está ativa e selecione a
ferramenta de desenho Retângulo
(Fig.3.6.1.3). Fig.3.6.1.3 – Criar piso por linha de limite através de
um retângulo.

Revit 2017
Já sabemos que uma rampa acessível à 8% de inclinação precisa ter uma projeção horizontal de
6,25 m para vencer um desnível de 0,50 m, caso da plataforma deste exercício. Assim sendo,
desenhe um retângulo a partir da aresta interna da borda em L da plataforma e ajuste suas
dimensões para 6,25 m de comprimento por 1,00 m de largura (Fig.3.6.1.4).
Fig.3.6.1.4 – Desenhando o croqui do piso.
A seguir, ative a ferramenta Seta

de inclinação em conjunto com
Linha (3.6.1.5) e desenhe o eixo
de inclinação no sentido de
descida da rampa, conforme
indicado no ícone da ferramenta
(Fig.3.6.1.6). Fig.3.6.1.5 – Seta de inclinação em conjunto com ferramenta Linha.
A seguir, atenção! Como

desenhamos o piso no sentido
horizontal, da direita para a
esquerda, é necessário
alterarmos a Direção do vão.
Ative esta ferramenta e observe
Fig.3.6.1.6 – Desenhando a seta de inclinação do piso no sentido de
que as opções de desenho
descida.
mudam, restringindo-se à apenas
duas.
Ative a ferramenta Selecionar linhas e clique no limite direito do piso, ou seja, onde acontece a
inclinação do mesmo (Fig.3.6.1.7).
Fig.3.6.1.7 – Alterando a direção de inclinação do piso.

Revit 2017
Corrigida a direção de inclinação, pressione ESC para voltar ao quadro de ferramentas inicial.
Configurações básicas prontas, precisamos agora definir o valor da inclinação propriamente

dita. Selecione a Seta de inclinação desenhada e, na paleta de Propriedades da instância,
observe a seção Restrições. O parâmetro Especificar nos permite optar por informar o desnível
a partir da Altura na extremidade final ou pela Inclinação em percentagem (Fig.3.6.1.8).
Fig.3.6.1.8 – Opções para especificar a inclinação do piso.
Se escolhermos a opção Altura na extremidade final, basta digitar o desnível vencido no campo
do parâmetro Deslocamento de altura na extremidade final, que neste caso é de 0.50 m.
(Fig.3.6.1.9).
Fig.3.6.1.9 – Inclinação por altura na extremidade final.
Agora, se optarmos por Inclinação, a seção Cotas será ativada para informarmos o respectivo
valor. Mas atenção!!! É necessário setar o parâmetro Nível na extremidade final
adequadamente, ou seja, como sendo o Pavimento Superior o que consequentemente fará com
que o valor da inclinação seja negativo! Neste caso! (Fig.3.6.1.10).
Fig.3.6.1.10 – Inclinação por valor percentual da mesma.

Revit 2017
De qualquer forma, ao clicar em Concluir o modo de edição, o resultado será o ilustrado na

Figura 3.6.11.
Fig.3.6.1.11 – Rampa construída através de piso arquitetônico inclinado.
3.6.2. Rampas Curvas por Piso Inclinado
A criação de rampas curvas por piso

inclinado é um pouco mais complexo
em função da inclinação.
Inicialmente, vamos apenas supor uma

rampa desenhada com base em linhas
guias, como estudamos no item 3.4.
(Fig.3.6.2.1). Se seguirmos os mesmos
procedimentos aplicados para criar a
rampa reta, o resultado obtido será o
ilustrado na Figura 3.6.2.2. Fig.3.6.2.1 – Linhas de detalhe para desenho de rampa curva.
Fig.3.6.2.2 – Rampa curva por piso inclinado criada pelo método anterior.
Observe que a rampa se encontra inclinada em suas extremidades inicial, adentrando o piso
com a aresta externa, e final, não alcançando a plataforma com a aresta interna. Isto acontece
porque a mesma segue literalmente o sentido do plano de inclinação.

Revit 2017
A solução consiste em criá-la plana e depois modificar seus subelementos.
Com o arquivo da aula anterior Rampas_Ex 07 8_por piso.rvt aberto na vista Planta de piso:
Térreo, digite o atalho DL para ativar o comando Linha de detalhe.
Estando em modo de edição, na aba Modificar|Criar linha de detalhe, ative a ferramenta Raio
inicial-final do arco, na aba de parâmetros desmarque a opção Cadeia e desenhe a linha
referencial para o eixo da rampa clicando sobre os pontos indicados na Figura 3.6.2.3.
2 1
Fig.3.6.2.3 – Desenhando linha de eixo por raio inicial-final do arco.
A seguir, pressione ESC duas vezes para liberar o cursor. Clique e segure sobre o ponto da
extremidade esquerda do arco, mova o cursor no sentido anti-horário; solte o clique; clique
sobre a caixa de cota do ângulo do arco, digite o valor de 145o e confirme com a tecla ENTER
(Fig.3.6.2.4). Pressione ESC ou clique em um ponto qualquer para encerrar o comando.
Fig.3.6.2.4 – Ajustando a forma do eixo da curva.

Revit 2017
A seguir, acesse Arquitetura  Construir  Piso  Piso: arquitetura e na aba Modificar|Criar

limite do piso ative o modo Linha de limite em conjunto com a ferramenta Selecionar linhas,
na aba de parâmetros digite o valor 0.50 no campo Deslocamento e clique sobre os dois lados
da linha referencial do eixo da rampa para criar a forma da mesma (Fig.3.6.2.6). Na sequência,
ative a ferramenta Linha, digite o valor 0.00 no campo Deslocamento e desenhe os limites
inferior e superior da rampa (Fig.3.6.2.7).
Fig.3.6.2.6 – Desenhando os limites de Fig.3.6.2.7 – Desenhando os limites superior

forma da rampa. e inferior da rampa.
Na paleta de Propriedades de instância,

seção Restrições, verifique se o Nível
está setado como Térreo e se a Altura
do deslocamento do nível como 0,00
(Fig.3.6.2.8).
Clique no botão Concluir o modo de

edição para criar o piso da rampa.
(Fig.3.6.2.9).
Fig.3.6.2.8 – Parâmetros da instância do piso da rampa.
Aqui entra o pulo do gato

para este tipo de rampa
por piso inclinado.
Estando na vista 3D,

selecione o elemento
criado, e na aba
Modificar|Pisos, ative a
ferramenta Modificar
subelementos
(Fig.3.6.2.10).
Fig.3.6.2.9 – Vista 3D do piso criado para a rampa curva.

Revit 2017
Observe que surgem alças de forma,

nas arestas e os limites ficam
tracejados, em cor verde.
Posicione o cursor sobre a linha que

será a borda superior da rampa.
Quando a cor da mesma mudar para
azul, clique para selecioná-la. A
seguir, clique na caixa de valor de
altura que surge ao centro e digite o
desnível, no caso, 0,50 (Fig.3.6.2.11),
pressione ENTER para confirmar
(Fig.3.6.2.12) e a seguir, pressione
ESC para liberar o comando e voltar
à vista 3D.
A Figura 3.6.2.13 ilustra a rampa

Fig.3.6.2.10 – Modificar subelementos. curva por piso inclinado
corretamente criada.
Fig.3.6.2.11 – Definindo a altura da linha de borda Fig.3.6.2.12 – Borda superior do piso inclinado alinhada
superior do piso da rampa. à borda da plataforma.
Fig.3.6.2.13 – Rampa por piso inclinado criada corretamente.

Revit 2017
3.6.3. Rampas Mistas com Patamar por Piso Inclinado
Vamos agora aprender como criar uma rampa mista com patamar por meio de um Piso:
estrutural inclinado, utilizando o mesmo formato estudado no item 3.4.
Abra o arquivo Rampas_Ex 05_Mistas.rvt na vista Planta de piso: Térreo e salve-o na pasta de
Exercícios como Rampas_Ex 09_Mistas por piso.rvt. Uma vez carregando, selecione e delete a
rampa existente, mantendo as linhas de detalhe que referenciam o eixo da mesma (Fig.3.6.3.1).
Fig.3.6.3.1 – Linha de detalhe referencial do eixo da rampa mista.
A seguir, abra uma das vistas de elevação, por exemplo, a Leste, altere o nível do Pavimento
Superior para 0.90 m (Fig.3.6.3.2) e feche a vista.
Fig.3.6.3.2 – Ajustando o nível do Pav. Superior.
Ative o comando Arquitetura  Construir  Piso  Piso: estrutural (Fig.3.6.3.3).
Fig.3.6.3.3 – Comando Piso estrutural.

Revit 2017
Ao entrar no modo de edição, na aba Na sequência, selecione a ferramenta de

Modificar|Criar limite do piso, selecione a desenho Linha, digite o valor 0.00 no campo
ferramenta Linha de limite em conjunto com Deslocamento e desenhe os limites superior
Selecionar linhas, na aba de parâmetros e inferior da rampa (Fig.3.6.3.5).
digite o valor 0.50 no campo Deslocamento e
clique sobre os dois lados da linha referencial
do eixo da rampa para criar a forma da
mesma (Fig.3.6.3.4).
Fig.3.6.3.4 – Croqui dos limites da forma da rampa Fig.3.6.3.5 – Definindo os limites de

mista por Selecionar linhas. extremidade da forma.
Após ter desenhado todo o perímetro da forma, ative o comando Direção do vão em conjunto
com Selecionar linhas e clique sobre o limite superior da forma (Fig.3.6.3.6).
Fig.3.6.3.6 – Alterando a direção do plano de inclinação da rampa.

Revit 2017
Assim como fizemos para o croqui da rampa curva, no item anterior, verifique, na paleta de
Propriedades de instância, se o Nível está setado como Térreo e a Altura de deslocamento está
com o valor 0,00. Para finalizar, clique em Concluir o modo de edição e voltar à vista de planta.
A Figura 3.6.3.7 ilustra a forma pronta em 3D, posicionada sobre o piso do térreo.
Fig.3.6.3.7 – Vista 3D da forma do piso da rampa mista.
Nosso objetivo é criar uma rampa onde os segmentos curvos são patamares e os retos são
inclinados. Assim sendo, precisamos calcular o comprimento total da rampa (que agora será a
soma dos comprimentos apenas dos trechos inclinados), a inclinação da rampa e os
deslocamentos da base desses trechos.
1 - Comprimento total da rampa = S1 + S3 + S5 = (4.35 * 2) + 3.00 = 11.70 m
2 – Neste exercício, a plataforma está à uma altura de 0.90 m do piso térreo. Portanto, a
inclinação = h / C * 100 = 0.90 / 11.70 * 100 = 7.70%
3 – Atenção para o cálculo dos deslocamentos, pois agora há dois patamares! O deslocamento
da base do patamar 1 (D2) e do segmento horizontal (D3) será o desnível sofrido pelo primeiro
segmento vertical (D1). Já o deslocamento do patamar 2 (D4) e do segundo segmento vertical
(D5) será a soma do deslocamento da base do segmento horizontal (D3) somado ao desnível do
mesmo. Assim sendo:
D2 (Patamar 1) = D3 = h1 = (C1 * i /100) = 4.35 * 7.70 / 100 = 0.33 m

D4 (Patamar 2) = D5 = D3 + h3 = 0.3349 + 3 * 7.70 / 100 = 0.57 m
Obviamente, o desnível do segundo segmento vertical (D5) será de 0.90 m.
Dimensionamento resolvido, estando na planta de piso: Térreo, selecione o elemento e na aba

Modificar|Pisos ative o comando Modificar subelementos.
Estando no modo de edição, é possível notar as alças de forma sobre cada extremidade dos
segmentos que a compõem (Fig.3.6.3.8).
Ative a ferramenta Adicionar linha divisória e desenhe os limites de cada trecho da rampa,
conforme ilustrado na Figura 3.6.3.9.

Revit 2017
Fig.3.6.3.8 – Alças de forma da rampa em modo de Fig.3.6.3.9 – Desenhando as linhas divisórios entre os
edição de subelementos. trechos da rampa.
Após desenhar todas as linhas divisórias, pressione ESC uma vez para finalizar o comando de
inserção mas permanecer no modo Modificar subelementos. Note o cursor em forma de ponto
em elevação.
Como fizemos no exercício anterior, selecione cada uma das linhas divisórias e digite a altura
de localização das mesmas. As do primeiro patamar estão à 0,33 m do piso, as do segundo
patamar à 0,57 m e a borda superior à 0,90 m (Fig 3.6.3.10).

Revit 2017
0.90
0.57
0.57 0.33
0.33
0.00
Fig.3.6.3.10 – Definindo as alturas dos trechos da rampa mista.
Após definir as alturas de todos os segmentos, pressione ESC novamente para sair do modo de
edição do piso e voltar à vista de planta. A Figura 3.6.3.11 ilustra a vista 3D em perfil da rampa
com patamares criada por piso estrutural inclinado.
Fig.3.6.3.11 – Vista 3D em perfil da rampa mista criada por piso inclinado.
Conforme mencionado no início do item 3.6, o que diferencia um piso arquitetônico de um

estrutural, é a possibilidade e anexarmos a este último, elementos como pilares e vigas. Apenas
a título de exemplo, uma vez que a criação destes elementos não faz parte do escopo deste
curso, a Figura 3.6.3.12 ilustra o mencionado.
Fig.3.6.3.12 – Vista 3D da rampa mista criada com piso estrutural inclinado apoiada sobre pilares.

Revit 2017
3.6.4 Inserindo Guarda-corpos em Rampas por Piso Inclinado
O Revit não entende pisos inclinados como hospedeiros, portanto, a forma de inserir guarda-
corpos em rampas criadas por esse método é a que estudamos no item 3.5, pág. 240.
Estando na vista de planta do piso: Térreo, ative a ferramenta Arquitetura  Circulação 

Guarda-corpo  Caminho do croqui.
Ao entrar no modo de edição, selecione um tipo de guarda-corpo no seletor da paleta de

Propriedades; clique na ferramenta Selecionar novo hospedeiro; clique sobre a rampa; ative a
ferramenta de desenho Selecionar linhas; digite um valor de Deslocamento na barra de
parâmetros da mesma, posicione o cursor sobre um segmento e clique no lado desejado do
mesmo para inserir o guarda-corpo, lembrando que é necessário repetir o processo conforme a
geometria da rampa até desenhar todo um lado do guarda-corpo! Após isso, conclua o modo
de edição e crie o outro lado.
A Figura 3.6.4.1 ilustra a rampa mista que acabamos de criar dotada de guarda-corpos para
deficientes.
Fig.3.6.4.1 – Vista 3D da rampa mista criada com piso estrutural inclinado com guarda-corpos para deficientes.

Revit 2017
3.6.5 Rampas por Plataforma de Construção
Plataformas de construção são elementos Revit utilizados, geralmente, para a criação de

caminhos, arruamentos ou base de terrenos.
Abra o arquivo Rampas_por plataforma.rvt na vista Planta de piso: Pav. Térreo e salve-o na
pasta Exercícios como Rampas_por plataforma_Aplicação.rvt.
O mesmo contém os níveis topográficos de um terreno com desnível de 3,00 m e linhas de

modelo marcando um arruamento (Fig.3.6.5.1). Observe as cotas de nível dos trechos curvos.
Fig.3.6.5.1 – Vista em planta da topografia de um terreno e da forma de um arruamento.
Na aba Massa e terreno, seção Modelar terreno, clique sobre a ferramenta Plataforma de
construção (Fig.3.6.5.2) para entrar em modo de edição.
Fig.3.6.5.2 – Aba Massa e terreno, ferramenta Plataforma de construção.
Na paleta de Propriedades, abra o

seletor e ative o tipo Arruamento, já
configurado e fornecido com o arquivo
(Fig.3.6.5.3).
Fig.3.6.5.3 – Escolhendo o tipo de plataforma.

Revit 2017
Na aba Modificar|Criar limite da plataforma, ative a ferramenta Linha de limite em conjunto

com Retângulo e desenhe o croqui do primeiro trecho da plataforma, com o cuidado de não
ultrapassar o limite inicial do terreno. Caso isso aconteça, o Revit emitirá um alerta para que
você possa corrigir o croqui (Fig.3.6.5.4).
Fig.3.6.5.4 – Desenhando o croqui da plataforma do arruamento.
A seguir, desenhe a Seta de inclinação deste trecho no sentido de descida e, na paleta de

Propriedades de instância, seção Restrições, configure seus parâmetros conforme ilustrado na
Figura 3.6.5.5.
Fig.3.6.5.5 – Configurando a inclinação do primeiro trecho.

Revit 2017
Continuando, clique em Concluir o modo de edição para criar o primeiro trecho e voltar à vista
de planta (Fig.3.6.5.6). A Figura 3.6.5.7 ilustra o mesmo em 3D.
Fig.3.6.5.6 – Vista em planta do primeiro Fig.3.6.5.7 – Vista 3D do primeiro trecho do arruamento.

trecho do arruamento.
Ao contrário dos pisos arquitetônico e estrutural, as plataformas de construção não podem ser
editadas por subelementos, portanto, os trechos curvos do arruamento deverão ser planos, não
sendo necessário desenhar setas de inclinação nos mesmos.
Repita os procedimentos acima descritos para criar os demais trechos. As Figuras 3.6.5.8 a
3.6.5.15 ilustram os parâmetros e o resultado final de cada um deles.
Fig.3.6.5.8 – Parâmetros do primeiro trecho curvo.
Fig.3.6.5.9 – Vista 3D do primeiro trecho curvo.
Fig.3.6.5.11 – Vista 3D do segundo

Fig.3.6.5.10 – Parâmetros do segundo trecho reto. trecho reto.
Fig.3.6.5.12 – Parâmetros do segundo trecho curvo.
Fig.3.6.5.13 – Vista 3D do segundo trecho curvo.

Revit 2017
Fig.3.6.5.14 – Parâmetros do último trecho reto.
Fig.3.6.5.15 – Vista 3D do último

trecho reto.
As Figuras 3.6.5.16 ilustram

a rampa criada para o
arruamento através de
plataformas de construção
em vistas de planta e 3D.
Fig.3.6.5.16 – Vista em planta do arruamento criado por plataformas.
Fig.3.6.5.17 – Vista 3D do arruamento criado por plataformas.
Observe que a rampa se acomoda ao terreno cortando e aterrando onde for necessário, sendo
esta a principal característica deste tipo de elemento.

Revit 2017
Bem, caro aluno, encerramos assim este curso mais do que especial sobre Escadas, Rampas e
Guarda-corpos. Esperamos que estas páginas enriqueçam seus conhecimentos sobre a
utilização do Revit e o estimulem a aprimorá-los ainda mais.
Nos colocamos a seu dispor para tirar dúvidas através da nossa página no Facebook
(https://www.facebook.com/groups/cursosconstruir/) ou e-mail do portal Cursos Construir
(Construir@construir.com.br).
Bons estudos e sucesso!

Desenho de rampas no Revit

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Desenho de rampas no Revit

Enviado por

Direitos autorais:

Formatos disponíveis

Revit 2017

Especial Escadas, Rampas e Guarda-corpos

Fig.3.1 – Dimensionamento de rampas.

Tab.3.1 – Dimensionamento de rampas. Fonte: NBR9050/2015, ABNT, pág.59. O Revit utiliza o

Cursos Construir – www.construir.arq.br 244

Nota!!! É imprescindível saber que, este fator X da proporção, refere-se ao comprimento da

Em rotas acessíveis, a largura mínima admissível para as rampas é de 1,20 m, sendo o

3.1 Rampas Retas por Caminho (Executar)

Fig.3.1.1 – Modelo para o estudo de rampas.

Dimensões definidas, na aba Arquitetura  Circulação, clique no comando Rampa (Fig.3.1.2).

Fig.3.1.2 – Comando Rampa.

Cursos Construir – www.construir.arq.br 245

Ao entrar no modo de edição, na aba Modificar|Criar croqui da rampa, verifique se o modo

Fig.3.1.3 – Comando Rampa.

Na paleta de Propriedades de instância da rampa do tipo Rampa 01 (padrão Revit), na seção

Fig.3.1.5 – Criando um novo tipo de rampa.

Uma vez criado o novo tipo, observe que todas as

Assim sendo, configure os campos conforme ilustrado na Figura 3.1.6.

Cursos Construir – www.construir.arq.br 246

Fig.3.1.6 – Parâmetros da Rampa 7%.

A seguir, clique em OK para fechar a janela de Propriedades de tipo; na seção Ferramentas,

Fig.3.1.7 – Configurar Guarda-corpo.

Fig.3.1.8 – Nenhum Guarda-corpo.

Cursos Construir – www.construir.arq.br 247

Fig.3.1.9 – Desenhando planos de referência para os eixos dos segmentos.

Fig.3.1.10 – Primeiro segmento.

Fig.3.1.11 – Segundo segmento.

Cursos Construir – www.construir.arq.br 248

Fig.3.1.12 – Croqui dos dois segmentos prontos e patamar inserido automaticamente.

Fig.3.1.13 – Rampa pronta em vista de planta.

Fig.3.1.14 – Rampa pronta em 3D.

Digite o atalho CTRL+S para salvar seu trabalho e feche o arquivo.

Cursos Construir – www.construir.arq.br 249

Fig.3.1.15 – Planos de referência para os eixos dos segmentos da rampa de 8%.

Cursos Construir – www.construir.arq.br 250

Fig.3.1.16 – Ativando o comando Rampa.

Fig.3.1.17 – Criando novo tipo Rampa 8%.

A seguir, configure os parâmetros da rampa de acordo com os cálculos (Fig.3.1.18), aplique-os e

Fig.3.1.18 – Parâmetros da Rampa 8%.

Cursos Construir – www.construir.arq.br 251

Agora, na aba Modificar|Criar croqui da

Uma vez escolhido o tipo, clique no botão

A seguir, verifique se o modo Executar e a ferramenta Linha estão ativados e desenhe os

Fig.3.1.20 – Croqui da rampa pronta com patamares inseridos automaticamente.

Fig.3.1.21 – Vista em planta. Rampa 8% com 4 segmentos e guarda-corpo pronta.

Cursos Construir – www.construir.arq.br 252

Fig.3.1.22 – Vista 3D. Rampa 8% com 4 segmentos e guarda-corpo pronta.

Digite o atalho CTRL+S para salvar o seu trabalho.

3.2 Rampas Curvas por Caminho (Executar)

Fig.3.2.1 – Dimensionamento de rampas curvas.

Cursos Construir – www.construir.arq.br 253

C = π * r  r = 14,30/ π  r = 4.552 m > 3.5 m, portanto, ok!

Verificação normativa feita, vamos desenhar o croqui da rampa.

Ative o comando Arquitetura 

Fig.3.2.3 – Criando novo tipo Rampa curva 7%.

A seguir configure os parâmetros conforme ilustrado na Figura 3.2.4.

Cursos Construir – www.construir.arq.br 254

Fig.3.2.4 – Configurações do modelo Rampa curva 7% sem patamar.

Clique na borda da plataforma

Fig.3.2.6 – Croqui da rampa curva pronto.

Cursos Construir – www.construir.arq.br 255

Fig.3.2.7 – Rampa curva em vista de planta.

Fig.3.2.8 – Rampa curva em vista 3D.
