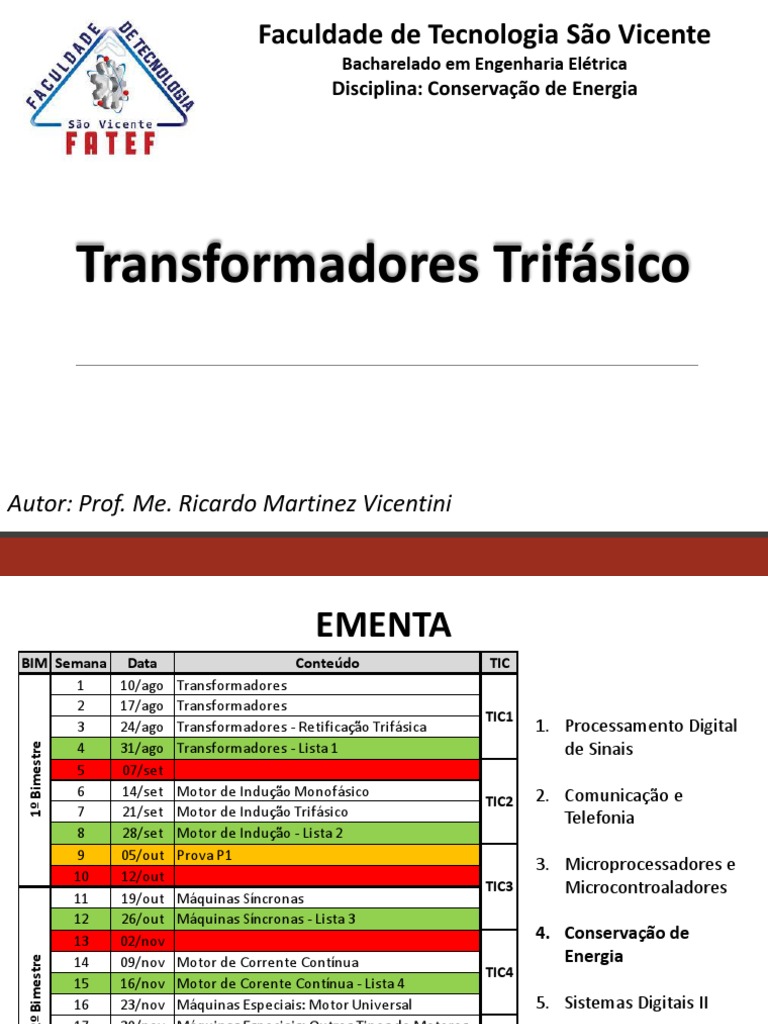

Faculdade de Tecnologia São Vicente

Bacharelado em Engenharia Elétrica

Disciplina: Conservação de Energia

Transformadores Trifásico

Autor: Prof. Me. Ricardo Martinez Vicentini

 EMENTA
BIM Semana Data Conteúdo TIC
1 10/ago Transformadores
2 17/ago Transformadores
TIC1
3 24/ago Transformadores - Retificação Trifásica 1. Processamento Digital
de Sinais
1º Bimestre

4 31/ago Transformadores - Lista 1

5 07/set
6 14/set Motor de Indução Monofásico 2. Comunicação e
TIC2
7 21/set Motor de Indução Trifásico Telefonia
8 28/set Motor de Indução - Lista 2
9 05/out Prova P1
3. Microprocessadores e
10 12/out
TIC3 Microcontroaladores
11 19/out Máquinas Síncronas
12 26/out Máquinas Síncronas - Lista 3
13 02/nov 4. Conservação de
Energia
2º Bimestre

14 09/nov Motor de Corrente Contínua

TIC4
15 16/nov Motor de Corente Contínua - Lista 4
16 23/nov Máquinas Especiais: Motor Universal 5. Sistemas Digitais II
17 30/nov Máquinas Especiais: Outros Tipos de Motores
18 07/dez Prova P2 6. Sistemas Digitais I
19 14/dez Prova Sub
20 21/dez Exame
IMÃS E CAMPOS MAGNÉTICOS
Experimento de Oersted
I. Condutor percorrido por corrente elétrica produz campo
magnético;
II. Campo magnético provoca ação de uma força
magnética sobre um condutor percorrido por corrente
elétrica.
III. Fluxo Magnético variante sobre um condutor gera
(induz) corrente elétrica.
Indução Eletromagnética
Experimento de Faraday e Henry

Para gerar corrente elétrica a partir de

campo magnético, é necessário variar o
fluxo magnético.
Transformador Monofásico
𝑃2
𝜂% = . 100 𝑃1 = 𝑃2
𝑃1

𝑁1 𝑉1 𝐼2
= = 𝑉 = 𝑅. 𝐼
𝑁2 𝑉2 𝐼1

𝑃 = 𝑉. 𝐼

𝜂% = Rendimento de Trafo
𝑃2 = Potência no secundário
𝑃1 = Potência no primário
𝑁1 = Número de espiras no primário
𝑁2 = Número de espiras no secundário
𝑉1 = Tensão no primário
𝑉2 = Tensão no secundário
𝑅 = Resistência da carga
𝐼 = Corrente na carga
 Análise Matemática
Considerando que o primário do Trafo possui 10000 espiras, e o secundário 5000,
qual o valor da corrente no primário do Trafo?

N2 = 5.000
N1 = 10.000 V2 = 110V
V1 = 220V 220Vrms
10Ω I2 = 11A
I1 = 5,5A 60Hz P2 = 1210W
P1 = 1210W 0°

1º Calcular a tensão no secundário.

𝑁1 𝑉1 10000 220 220 . 5000 𝑉2 = 110𝑉

= = 𝑉2 =
𝑁2 𝑉2 5000 𝑉2 10.000
 Análise Matemática
2º Calcular a corrente no secundário.

𝑉2 110 I2 = 11𝐴
I2 = I2 =
𝑅 10

3º Calcular a potência no secundário (igual no primário).

𝑃 = 𝑉. 𝐼 𝑃 = 110. 11 𝑃 = 1210𝑊

4º Calcular a corrente no primário

𝑃 1210
I= I= I= 5,5𝐴
𝑉 220
Transformador Trifásico
 Ligação de Transformador Trifásico
VL = Tensão de Linha: Tensão medida entre duas fases. É

Triângulo também a tensão que alimenta.

VL = VF

IL = IF. 3 VF = Tensão de Fase: Tensão medida entre 1 fase e o condutor

neutro. Tensão em 1 bobina.

Estrela
IL = Corrente de Linha: Corrente que entra ou sai do Trafo, além de ser
VL = VF. 3
a corrente que alimenta ou sai da carga.
IL = IF

IF = Corrente de Fase: Corrente que atravessa a carga ou o Trafo.

Corrente de 1 bobina.
 Ligação de Transformador Trifásico

Triângulo
VL = VF

IL = IF. 3

Estrela

VL = VF. 3

IL = IF
Análise Matemática
 Análise Matemática

a) Relação de transformação
b) Tensão de fase no primário
c) Tensão de fase no secundário
d) Tensão de linha no secundário
e) Tensão de linha na carga
f) Tensão de fase na carga
Calcule g) Corrente de fase na carga
h) Corrente de linha na carga
i) Corrente de linha no secundário
j) Corrente de fase no secundário
k) Corrente de fase no primário
l) Corrente de linha no primário
 Análise Matemática

N1 1000
a) Rt = = = 2.
N2 500

b) Como o Trafo está ligado em Triângulo, a tensão de fase no primário é igual a

tensão de linha, no caso 440V.

VF1 440
c) VF2 = = = 220V.
Rt 2

d) VL2 = VF2. 3 = 220. 3 = 380V

Vamos continuar juntos...

 Análise Matemática

e) Como só tem uma carga no circuito, a tensão de linha no secundário é a

tensão que está alimentando a carga, ou seja, a tensão de linha na carga é igual
a tensão de linha no secundário.

f) Como a carga está ligada em triângulo, as tensões de linha e fase são iguais,
no caso, 380V.

VF𝑐𝑎𝑟𝑔𝑎 380
g) IFcarga = = = 7,6A
R𝑐𝑎𝑟𝑔𝑎 50

h) ILcarga = IFcarga. 3 = 7,6*1,74 = 13,16A

 Análise Matemática

i) Como só tem uma carga conectada no secundário do Trafo, a corrente de

linha no secundário é igual a corrente de linha na carga, no caso, 13,16A

j) Como o secundário do Trafo está em estrela, as correntes de linha e fase são

iguais, no caso, 13,16A

IF2 13,16
k) IF1 = = = 6,58A
𝑅𝑡 2

l) IL1 = IF1. 3 = 6,58*1,73 = 11,39A

Exercício
 Análise Matemática

a) Relação de transformação
b) Tensão de fase no primário
c) Tensão de fase no secundário
d) Tensão de linha no secundário
e) Tensão de linha na carga
f) Tensão de fase na carga
Calcule g) Corrente de fase na carga
h) Corrente de linha na carga
i) Corrente de linha no secundário
j) Corrente de fase no secundário
k) Corrente de fase no primário
l) Corrente de linha no primário
