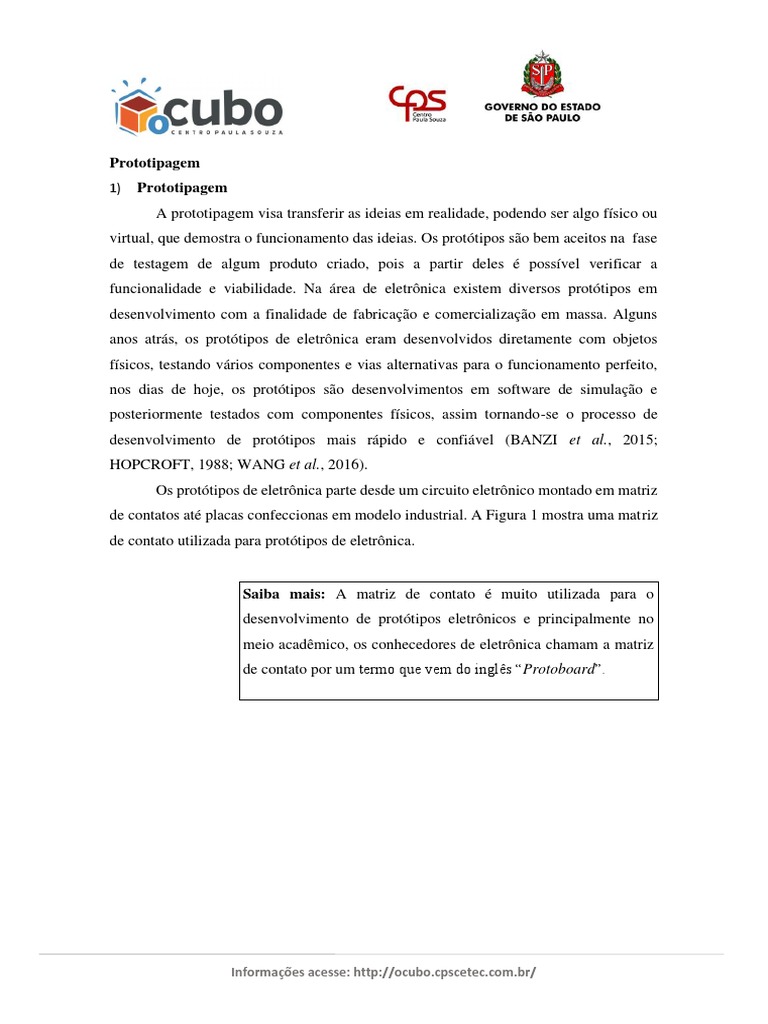

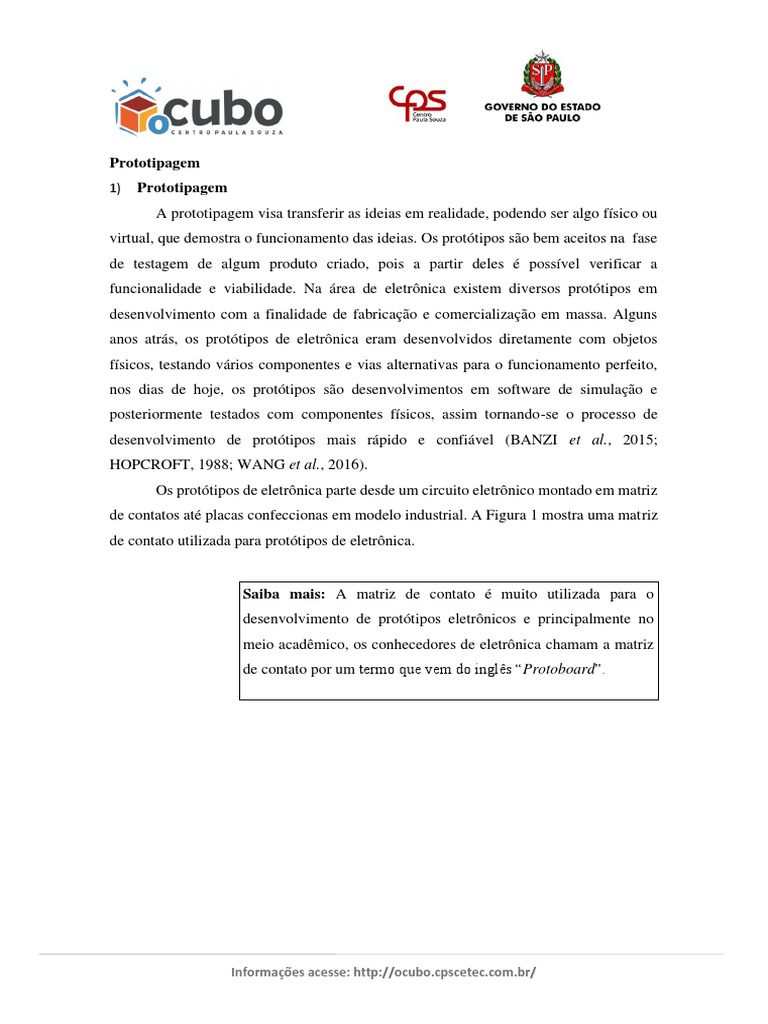

Prototipagem

1) Prototipagem
A prototipagem visa transferir as ideias em realidade, podendo ser algo físico ou
virtual, que demostra o funcionamento das ideias. Os protótipos são bem aceitos na fase
de testagem de algum produto criado, pois a partir deles é possível verificar a
funcionalidade e viabilidade. Na área de eletrônica existem diversos protótipos em
desenvolvimento com a finalidade de fabricação e comercialização em massa. Alguns
anos atrás, os protótipos de eletrônica eram desenvolvidos diretamente com objetos
físicos, testando vários componentes e vias alternativas para o funcionamento perfeito,
nos dias de hoje, os protótipos são desenvolvimentos em software de simulação e
posteriormente testados com componentes físicos, assim tornando-se o processo de
desenvolvimento de protótipos mais rápido e confiável (BANZI et al., 2015;
HOPCROFT, 1988; WANG et al., 2016).
Os protótipos de eletrônica parte desde um circuito eletrônico montado em matriz
de contatos até placas confeccionas em modelo industrial. A Figura 1 mostra uma matriz
de contato utilizada para protótipos de eletrônica.

Saiba mais: A matriz de contato é muito utilizada para o

desenvolvimento de protótipos eletrônicos e principalmente no
meio acadêmico, os conhecedores de eletrônica chamam a matriz
de contato por um termo que vem do inglês “Protoboard”.

Informações acesse: http://ocubo.cpscetec.com.br/

 Figura 1 – Matriz de contato (Protoboard)

Fonte:
https://orangemaker.com.br/tutorial/protoboard/

Existem diversos modelos de matriz de contato, o modelo mostrado na Figura 1 é

o mais utilizado em protótipos e mais comercializados. Esse modelo possui um padrão de
conexão de contatos, que pode ser visto na Figura 2. Para montar um circuito eletrônico
em um Protoboard é necessário conhecer o mapeamento dos contatos.

Figura 2 – Mapeamento do contatos do Protoboard

Fonte: https://blogmasterwalkershop.com.br/eletronica/montagem-de-circuito-na-
protoboard

Informações acesse: http://ocubo.cpscetec.com.br/

 O mapeamento de contatos desse modelo de matriz de contato possui duas faixas
de barramento e faixas de terminais, conforme mostra a Figura 1. A posição de cada
contato pode ser localizada por meio de um método de localização de letras e números
expressos nas linhas e colunas da matriz de contato. Esse método é muito importante para
os iniciantes da área de eletrônica.
As interligações de contatos no Protoboard é dada por meio de barramentos
condutores que possuem encaixe de fixação de componentes, que também é visto na
Figura 2 e 3.

Figura 3 – Barramentos internos e contatos do Protoboard

Fonte: https://www.newtoncbraga.com.br/index.php/projetos-educacionais/10006-
como-usar-matrizes-de-contatos-parte-1-art1171.html e
https://blogmasterwalkershop.com.br/eletronica/montagem-de-circuito-na-
protoboard

Informações acesse: http://ocubo.cpscetec.com.br/

 Figura 4 – Circuito de ligação do LED

Fonte: http://www.vandertronic.com/index.php/resistor-do-led/?print=print

Na Figura 4 é possível observar o circuito de ligação de um LED, e para adicionar

os componentes a protoboard é necessário encaixá-los nos furos, de forma que seus
terminais não entrem em curto circuito, conforme mostra a Figura 5 (Dois tipos de
montagem). Observação: Sempre observar o mapeamento da matriz de contato para
não gerar um curto-circuito.

Figura 5 – Dois tipos de montagem do circuito LED

Fonte: https://blogmasterwalkershop.com.br/eletronica/montagem-de-circuito-na-
protoboard

Informações acesse: http://ocubo.cpscetec.com.br/

 Para realizar as ligações entre os barramentos, podemos utilizar pedaços de fios
ou cabos jumpers para realizar as conexões entre os componentes, e até utilizar mais de
uma protoboard, o que nos permite criar circuitos eletrônicos maiores, como mostra a
Figura 6.

Figura 6 – Circuito montado em dois ou mais protoboard

Fonte: http://www.ebanataw.com.br/arduino/protoboard.htm

Os jumpers utilizados para fazer as conexões possuem terminais (macho-

macho/fêmea-fêmea/macho-fêmea), conforme mostra Figura 7. Esses jumpers possuem
diversos comprimentos, podendo encontrar no mercado jumpers de 10cm, 20cm e outros,
com diversas cores disponíveis.

Informações acesse: http://ocubo.cpscetec.com.br/

 Figura 7 – Tipos de jumpers

Fonte: http://www.ebanataw.com.br/arduino/protoboard.htm

O interessante no desenvolvimento de protótipos eletrônicos é a possibilidade de

encaixar os sensores diretamente no protoboard. Os fabricantes de sensores utilizam
terminais com a espessura própria do orifício da protoboard. A Figura 8 mostra dois
sensores encaixados na matriz de contato.

Figura 8 – Sensores na matriz de contato

Fonte: http://www.ebanataw.com.br/arduino/protoboard.htm

Informações acesse: http://ocubo.cpscetec.com.br/

 Os protótipos podem ser desenvolvidos em softwares dedicados de simulação,
seguem os mais utilizados: EasyEDA, Autodesk Circuits, MultiSim Live, Tinkercad, entre
outros. A ferramenta online Tinkercad é muito utilizada por desenvolvedores, pois sua
interface de utilização é simplificada e prática. Essa ferramenta possui diversos
componentes eletrônicos e módulos existem no mercado para a aplicação de sistemas
embarcados e IoT (Internet of Things) (CAVALCANTE et al., 2021; DA SILVA et al.,
2020). Nas Figuras 9, 10 e 11 mostram alguns exemplos de circuitos eletrônicos
acoplados com a placa Arduino, que estão montados em software de
simulação(Tinkercad).

Figura 9 – Circuito de sinalizador de garagem com LEDs

Informações acesse: http://ocubo.cpscetec.com.br/

 Figura 10 – Circuito de sinalizador de garagem com lâmpadas

Figura 11 – Circuito de sinalizador sonoro utilizando sensor de temperatura

Portanto, todo circuito eletrônico utilizado em aparelhos eletrônicos são testados

na matriz de contato (Protoboard) e por meio de softwares dedicados de simulação, com
a finalidade de verificar o seu funcionamento.
Em algumas aplicações os protótipos são montados em placas perfuradas para
realizarem mais testes, por exemplo, o circuito eletrônico precisa ser aplicado diretamente
na máquina em funcionamento, mas a máquina possui alto nível de vibração. Nesse caso,
não tem como utilizar o circuito montado em protoboard, pois devido a vibração algum
componente poderá se soltar, sendo assim, existe a possibilidade de montar o circuito

Informações acesse: http://ocubo.cpscetec.com.br/

eletrônico em placas perfuradas. A Figura 12 mostra um circuito eletrônico montado em
placa perfurada.

Figura 12 – Circuito eletrônico montado em placa perfurada (vista inferior)

Fonte: https://labdegaragem.com/forum/topics/pcb-ilhada-e-solda

A montagem de circuito eletrônico em placas perfuradas é dada por meio das

conexões dos terminais de cada componente, que pode ser realizadas através de jumpers
soldados ou diretamente por solda. A vantagem de montar um circuito eletrônico em placa
perfurada é que não existe o risco de algum componente se soltar dos furos, pois todos os
componentes e os jumpers são soldados na placa.
Vale ressaltar que atualmente existem diversas plataformas de prototipagem
no mercado, a mais utilizada para fins acadêmico e profissional é a plataforma
Arduino. É possível observar que nos exemplos de circuitos eletrônicos mostrados
nas Figuras 9, 10 e 11 possuem um Arduino em conexão com circuito eletrônico.

Informações acesse: http://ocubo.cpscetec.com.br/

 Referências
BANZI, Massimo; SHILOH, Michael. Primeiros Passos com o Arduino–2ª Edição: A
plataforma de prototipagem eletrônica open source. Novatec Editora, 2015.

CAVALCANTE, Marisa Almeida; SANTOS, Elio Molisani Ferreira. Eletrônica Criativa:

Uma estratégia metodológica para o Ensino e Aprendizagem de conceitos de eletricidade
e/ou eletrônica na modalidade Híbrida de Ensino: Introdução. Revista Brasileira de
Ensino de Física, v. 43, 2021.

DA SILVA, Ed Carlos Sousa; DA SILVA, Joyce Moreira; DE FARIAS, Carina

Machado. Robótica pedagógica no exercício do pensamento computacional. In: Anais do
XXVI Workshop de Informática na Escola. SBC, 2020. p. 51-60.

HOPCROFT, J. Electronic prototyping. IEEE transactions on aerospace and electronic

systems, v. 24, n. 5, p. 663-667, 1988.

WANG, Chiuan et al. CircuitStack: supporting rapid prototyping and evolution of

electronic circuits. In: Proceedings of the 29th Annual Symposium on User Interface
Software and Technology. 2016. p. 687-695.
