UNIVERSIDADE PRESBITERIANA MACKENZIE

FACULDADE DE ARQUITETURA E URBANISMO

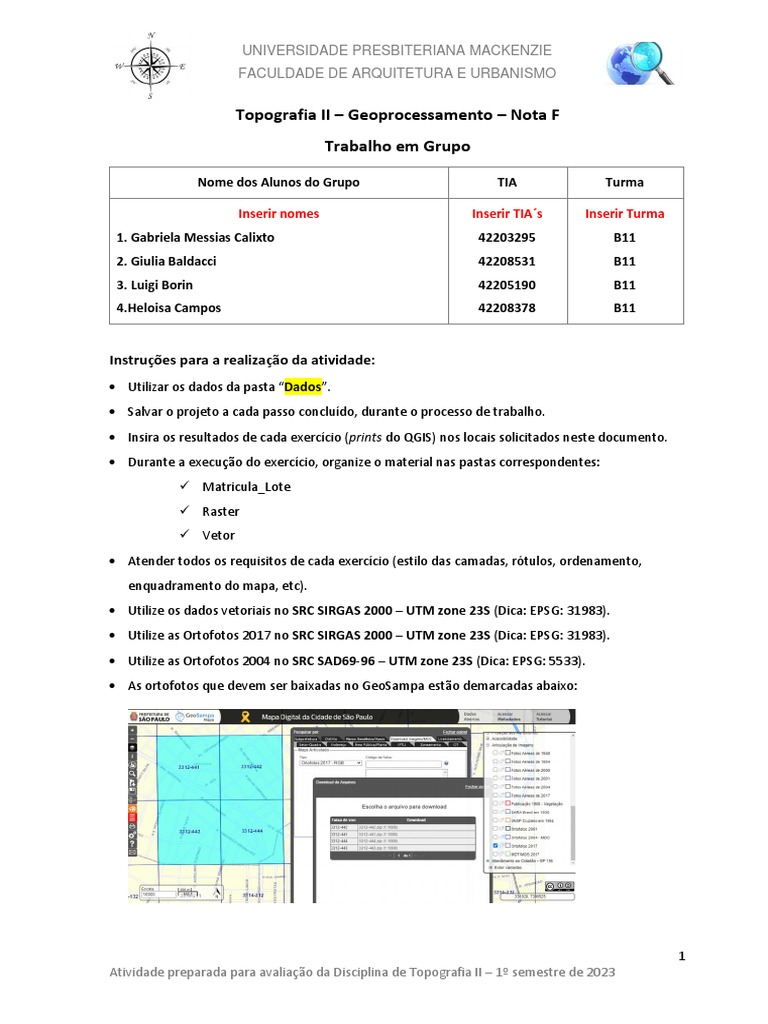

Topografia II – Geoprocessamento – Nota F

Trabalho em Grupo

Nome dos Alunos do Grupo TIA Turma

Inserir nomes Inserir TIA´s Inserir Turma

1. Gabriela Messias Calixto 42203295 B11
2. Giulia Baldacci 42208531 B11
3. Luigi Borin 42205190 B11
4.Heloisa Campos 42208378 B11

Instruções para a realização da atividade:

• Utilizar os dados da pasta “Dados”.
• Salvar o projeto a cada passo concluído, durante o processo de trabalho.
• Insira os resultados de cada exercício (prints do QGIS) nos locais solicitados neste documento.
• Durante a execução do exercício, organize o material nas pastas correspondentes:
✓ Matricula_Lote
✓ Raster
✓ Vetor
• Atender todos os requisitos de cada exercício (estilo das camadas, rótulos, ordenamento,
enquadramento do mapa, etc).
• Utilize os dados vetoriais no SRC SIRGAS 2000 – UTM zone 23S (Dica: EPSG: 31983).
• Utilize as Ortofotos 2017 no SRC SIRGAS 2000 – UTM zone 23S (Dica: EPSG: 31983).
• Utilize as Ortofotos 2004 no SRC SAD69-96 – UTM zone 23S (Dica: EPSG: 5533).
• As ortofotos que devem ser baixadas no GeoSampa estão demarcadas abaixo:

1
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

______________________________________________________________________________

1. Montagem do projeto de avaliação da área de estudo (0,5 ponto)

Crie o projeto no QGIS, com as camadas vetoriais (pasta “Vetor”) e as ortofotos extraídas do
GeoSampa (pasta “Raster”), seguindo o ordenamento abaixo:
• Edificacoes_area_estudo – estilo sólido, cor definida pelos alunos.
• Lotes_area_estudo – sem preenchimento, borda cinza, espessura padrão.
• Quadras_area_estudo – aplicar transparência de 70%, cor definida pelos alunos.
• Quadras_viária_area_estudo – aplicar transparência de 50%, cor definida pelos alunos.
• Criar grupo de “Ortofoto 2004” com os 4 arquivos rasters de ortofotos 2004
• Criar grupo de “Ortofoto 2017” com os 4 arquivos rasters de ortofotos 2017 RGB
• Distrito_municipal – aplicar rótulo com o nome do distrito, estilo sem preenchimento.
• Mapa base do OSM (Open Street Map), através do plugin “QuickMapServices”

Obs: Seguir as configurações de estilo e ordenamento abaixo:

• Manter Ortofoto 2017 ativa no mapa

• Ordenar as camadas vetoriais de forma a deixar todas visíveis, por cima da Ortofoto 2017
• Localize o lote com o seguinte número de matrícula do IPTU: 007.019.0317
Dica = selecionar por expressão (Setor = 007 e Quadra = 019 e Lote = 0317)
• Destaque por seleção apenas a geometria do lote de interesse: 007.019.0317
• Configure o mapa para exibição na escala 1: 2500, a partir do lote centralizado.

Resultado 1:
INSERIR PRINT DO PROJETO QGIS –
(0,25 PONTO)

2
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

Resultado 2: INSERIR IMAGENS COMPARATIVAS – 2004 X 2017 - (0,25 PONTO)

ORTOFOTO 2004

ORTOFOTO 2017

3
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

Questão: Houve alterações no padrão de uso e ocupação do solo na quadra de localização do

lote? Justifique.
Resposta:
Olhando as ortofotos do terreno nos sites do GeoSampa e Google Maps em anos anteriores
percebemos que a maior alteração foi o edifico de 2004 ter se tornado um estacionamento
atualmente. Notamos também a diminuição do número de árvores do lote dos anos para cá,
também é notamos que a maioria são edifícios residenciais que contém comércios logo abaixo no
pavimento térreo, sendo assim um uso misto. Outra mudança que percebemos foi a alteração de
Banco Itaú para uma loja Americanas. Finalizando sobre o entorno vimos que o único lote que se
manteve foi um CCA (Centro para Crianças e Adolescentes).

4
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

_________________________________________________________________________________

2. Mapa temático de análise do Distrito Santa Cecília (2.0 pontos)

Através dos arquivos Shapefiles “Densidade_demografica_2010” e “Zoneamento_Santa_Cecilia”
elabore os mapas temáticos conforme solicitado abaixo:
• Densidade_demografica_2010: utilizar 5 classes, no modo “Igual contagem” para
interpretar o atributo “habit_hect”
• Zoneamento – conforme categorias do atributo “ZONA”, seguir estilo do mapa oficial no
GeoSampa.
• Desligar os layers de lotes, edificações, OSM e grupos de ortofotos, devendo
permanecer ativo somente o conteúdo de cada mapa temático e Distrito.

Resultado 1: mapa temático graduado – densidade demográfica

INSERIR LAYOUT – COMPOSITOR DE IMPRESSÃO

Enquadramento do Distrito Santa Cecília
(0,5 PONTO)

Resultado 2: mapa temático categorizado - zoneamento

5
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

INSERIR LAYOUT – COMPOSITOR DE IMPRESSÃO

Enquadramento do Distrito Santa Cecília
(0,5 PONTO)

6
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

_________________________________________________________________________________

3. Georreferenciamento do levantamento topográfico (1.0 ponto)

Através do arquivo “levantamento_topografico” (formato texto CSV), contido na pasta “Vetor”,
realize o georreferenciamento dos pontos (cotados e intervia), exibindo-os no SCR SIRGAS 2000
– UTM 23S. Siga as instruções abaixo:
• Salvar o resultado do georreferenciamento no formato Shapefile, dentro da pasta
“Vetor” com o nome “levantamento_pontos”.
• Elaborar o mapa temático das curvas de nível na área de estudo, classificando entre
curva mestra e curva intermediária.
• Elabora o mapa temático do “levantamento_pontos”, classificando entre “Pontos
Cotado” e “Ponto Intervia”.
• Utilizar tonalidades de marrom, com maior destaque para as curvas mestras, e adotar
tamanho 1,0 para as feições de pontos.
• Desligue os demais layers, com exceção dos Distritos, Curvas de Nível e os pontos
cotados-intervia georreferenciados.

Resultado 1:
INSERIR PRINT DO PROJETO QGIS
Enquadramento total nos pontos cotados e intervia georreferenciados
(1,0 PONTO)

7
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

_________________________________________________________________________________
4. Georreferenciamento da poligonal do terreno (1,0 ponto)

Parte 01

O levantamento topográfico in loco já foi realizado, e é preciso traçar a poligonal a partir das
coordenadas, azimutes e distancias coletadas em campo.

Utilize o arquivo “Coordenadas_Matricula.csv” da pasta “Matricula_Lote”.

Construa a poligonal do terreno, criando para isso uma nova camada denominada
“Poligonal_Terreno”.

Os dados para a criação da camada são:

• A camada deverá ser criada no formato shapefile e no SRC SIRGAS 2000 – UTM 23S.
• A camada deverá possuir os atributos:
✓ Matrícula: tipo Texto (string) e tamanho 12.
✓ Imóvel: tipo Texto (string) e tamanho 50

Ao finalizar o cadastramento, informe os atributos do terreno conforme abaixo e acione “Ok”:

✓ Matrícula: 007.019.0317
✓ Imóvel: Empreendimento multifuncional.

Resultado 1:
INSERIR PRINT DO QGIS COM O USO DO PLUGIN “Azimuth and distance”
(1,0 PONTO)

8
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

_________________________________________________________________________________

Parte 02

É necessário gerar a documentação do cadastramento, após realizar o georreferenciamento do

terreno. Utilizando o plugin “Azimuth and distance Calculator”, prepare a documentação cadastral,
preenchendo os campos da seguinte forma:

• Nome do Imóvel: Conjunto Multifuncional Bela Vista

• Proprietário: ‘Nome do aluno’ Construção e Incorporação
• Município: São Paulo
• Comarca: Santa Cecilia
• Endereço: Rua Frederico Abranches
• UF: São Paulo
• Código INCRA: Não se aplica, propriedade urbana.
• Matrícula: 007.019.0317
• Número de Cadastro: <Turma do aluno>
• Responsável Técnico: <Nome completo do aluno>
• CREA: <número do TIA do aluno>

Salve os arquivos da matricula georreferenciada na pasta “Matricula_Lote”, sendo eles:

Analítico.txt, Área.txt, Selo.txt, Sintetico.html.

Resultado 1:

INSERIR PRINT DO RESULTADO DO MEMORIAL DESCRITIVO ANALITICO

(ARQUIVO analitico.txt)
(0,50 PONTO)

9
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

_________________________________________________________________________________

5. Google Earth (0,5 ponto)

Exporte a poligonal criada no QGIS para o Google Earth Pro, gerando um novo arquivo no formato
.KML, a ser armazenado na pasta Vetor.

Abra o arquivo .KML no Google Earth, verifique o resultado do georreferenciamento.

Crie uma linha (caminho) para representar o corte do perfil da área de estudo, atravessando a
geometria do .KML da poligonal do terreno. Vide exemplo abaixo:

Avalie o resultado do perfil de elevação da linha (caminho) em relação aos atributos: elevação
mínima, média, máxima.

Resposta:

• Elevação mínima: 742m

• Elevação média: 742,5m

10
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

• Elevação máxima: 743m

Resultado 1:
INSERIR PRINT DO GOOGLE EARTH
(Mostrar perfil de elevação da linha traçada para análise do terreno/area de estudo)
(1,0 PONTO)

11
Atividade preparada para avaliação da Disciplina de Topografia II – 1º semestre de 2023
 UNIVERSIDADE PRESBITERIANA MACKENZIE
FACULDADE DE ARQUITETURA E URBANISMO

_________________________________________________________________________

Instruções finais: Envio dos arquivos via Moodle

Para a entrega da atividade, certifique-se de estar postando os seguintes arquivos / documentos:

• Arquivo de prova, contendo os prints nas áreas solicitadas, formato Word e PDF.
• Conteúdo da pasta “Raster”: contendo os arquivos das Ortofotos.
• Conteúdo da pasta “Matricula_Lote” contendo os arquivos TXT: Analítico.txt, Área.txt,
Selo.txt, Sintetico.html.
• Conteúdo da pasta “Vetor”, contendo os shapefiles da Atividade: Distritos, Quadras,
Edificações, Poligonal Terreno (SHP e KML)
• Projeto do QGIS utilizado para a elaboração da prova.
• ATENÇÃO: testar a abertura dos arquivos .DOC e .PDF, antes da postagem.
• Compactar todos os arquivos em uma única pasta para enviar.

Bom trabalho!
