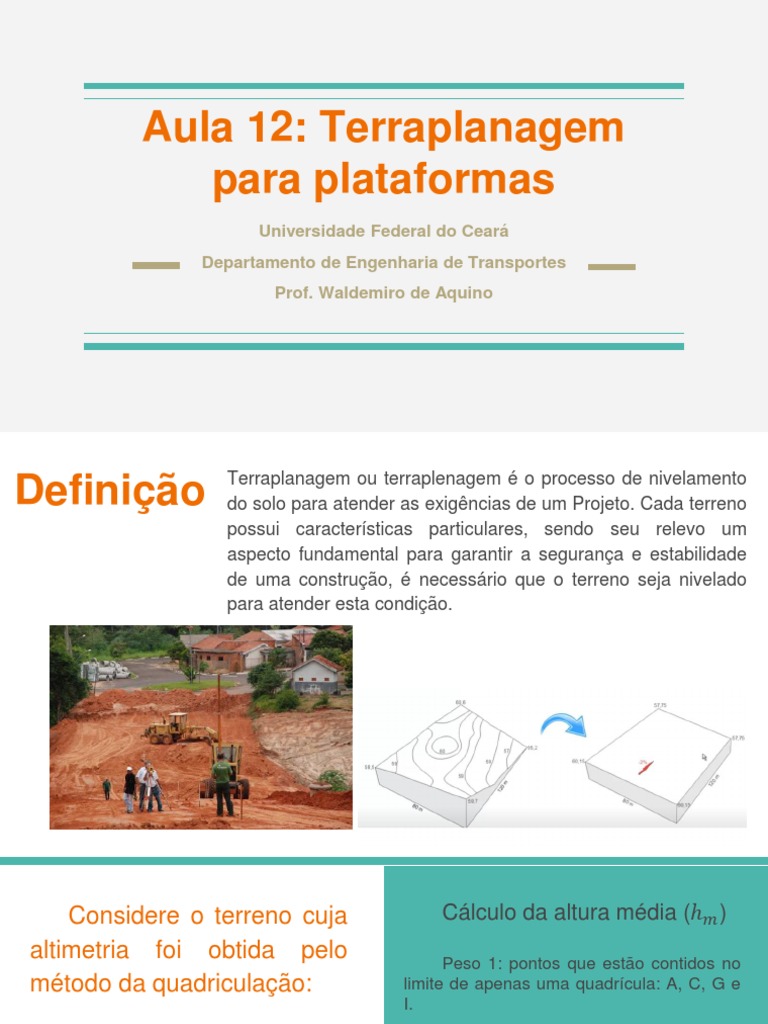

Aula 12: Terraplanagem

para plataformas
Universidade Federal do Ceará
Departamento de Engenharia de Transportes
Prof. Waldemiro de Aquino
 Terraplanagem ou terraplenagem é o processo de nivelamento
Definição do solo para atender as exigências de um Projeto. Cada terreno
possui características particulares, sendo seu relevo um
aspecto fundamental para garantir a segurança e estabilidade
de uma construção, é necessário que o terreno seja nivelado
para atender esta condição.
 Considere o terreno cuja
altimetria foi obtida pelo
método da quadriculação:
4,3 (A) 5,3 (B)
Cálculo da altura média (ℎ𝑚 )
Peso 1: pontos que estão contidos no
limite de apenas uma quadrícula: A, C, G e
I.
7,2 (C)
Peso 2: pontos que estão contidos nos
limites de duas quadrículas: B, D, F e H.

20 m
Peso 4: pontos que estão contidos nos
5,2 (D) 5,4 (E) 6,8 (F) limites de quatro quadrículas: E.

20 m

5,2 (G) 5,7 (H) 8,5 (I)

20 m 20 m
 Considere o terreno cuja Cálculo da altura média (ℎ𝑚 )
altimetria foi obtida pelo alturas dos pontos de peso 1 = 4,3 + 7,2 + 5,2 + 8,5
método da quadriculação: alturas dos pontos de peso 1 = 25,2

4,3 (A) 5,3 (B) 7,2 (C) alturas dos pontos de peso 2 = 5,3 + 5,2 + 6,8 + 5,7

alturas dos pontos de peso 2 = 23

5,2 (D) 5,4 (E) 6,8 (F) alturas dos pontos de peso 4 = 5,4

25,2 ∗ 1 + 23 ∗ 2 + 5,4 ∗ 4
ℎ𝑚 = = 5,8 𝑚
4∗1+4∗2+1∗4
5,2 (G) 5,7 (H) 8,5 (I)
 5,3 (B) 5,8 7,2 (C)

ℎ𝑚 = 5,8 𝑚
X1

20 m

5,4 (E) 5,8 6,8 (F)

X2

20 m

5,7 (E) 5,8 8,5 (F)

X
3
20 m
Caso I: Se o projeto exigir uma plataforma plana, sem a imposição de cota:
Definimos a altura da plataforma = hm, de forma que haja compensação plena entre
cortes e aterros. No exemplo apresentado teríamos então uma plataforma Plana com
h=5,8m.

Quais serão os volumes de corte e aterro no processo de movimentação de terra?

Seção I

Como a altura de projeto da

plataforma será igual a hm=5,8m, os
Seção II
pontos do terreno com altura superior
a 5,8m terão cortes e os pontos com
altura inferior a 5,8m terão aterro.
Seção III
Caso I: Se o projeto exigir uma plataforma plana, sem a imposição de cota:
Definimos a altura da plataforma = hm, de forma que haja compensação plena entre
cortes e aterros. No exemplo apresentado teríamos então uma plataforma Plana
com h=5,8m.

Quais serão os volumes de corte e aterro no processo de movimentação de terra?

Seção I

Como a altura de projeto da

plataforma será igual a hm=5,8m, os
Seção II
pontos do terreno com altura superior
a 5,8m terão cortes e os pontos com
altura inferior a 5,8m terão aterro.
Seção III
 Caso I: Se o projeto exigir uma plataforma plana, sem a imposição de cota:
Seção I

7,2-5,8
= 1,4

A B C
5,3-5,8 𝟎, 𝟓 + 𝟏, 𝟓
𝑨= ∗ 𝟐𝟎 = 𝟐𝟎 𝒎𝟐
4,3-5,8 = - 0,5 𝟐
= - 1,5
𝟎, 𝟓 ∗ 𝟓, 𝟐𝟔𝟑
𝑨= = 𝟏, 𝟑𝟏𝟔 𝒎𝟐
𝟐

𝟏, 𝟒 ∗ 𝟐𝟎 − 𝟓, 𝟐𝟔𝟑
Área de aterro: 𝑨𝑨(𝟏) = 20+1,316 = 21,316 𝒎𝟐 𝑨= = 𝟏𝟎, 𝟑𝟏𝟔 𝒎𝟐
𝟐
Área de corte: 𝑨𝑪(𝟏) = 10,316 𝒎𝟐
 Caso I: Se o projeto exigir uma plataforma plana, sem a imposição de cota:
Seção II

6,8-5,8
= 1
5,4-5,8
D = - 0,4 E F
5,2-5,8 𝟎, 𝟔 + 𝟎, 𝟒
𝑨= ∗ 𝟐𝟎 = 𝟏𝟎 𝒎𝟐
= - 0,6 𝟐

𝟎, 𝟒 ∗ 𝟓, 𝟕𝟏𝟒
𝑨= = 𝟏, 𝟏𝟒𝟑 𝒎𝟐
𝟐
Área de aterro: 𝑨𝑨(𝟐) = 10+1,143 = 11,143 𝒎𝟐
Área de corte: 𝑨𝑪(𝟐) = 7,143 𝒎𝟐 𝟏 ∗ 𝟐𝟎 − 𝟓, 𝟕𝟏𝟒
𝑨= = 𝟕, 𝟏𝟒𝟑 𝒎𝟐
𝟐
 Caso I: Se o projeto exigir uma plataforma plana, sem a imposição de cota:
Seção III

8,5-5,8
= 2,7

5,7-5,8 𝟎, 𝟔 + 𝟎, 𝟏
𝑨= ∗ 𝟐𝟎 = 𝟕 𝒎𝟐
G = - 0,1 H
I
𝟐
5,2-5,8
= - 0,6 𝟎, 𝟏 ∗ 𝟎, 𝟕𝟏𝟒
𝑨= = 𝟎, 𝟎𝟑𝟔 𝒎𝟐
𝟐
Área de aterro: 𝑨𝑨(𝟑) = 7+0,036 = 7,036 𝒎𝟐
Área de corte: 𝑨𝑪(𝟑) = 26,036 𝒎𝟐 𝟐, 𝟕 ∗ 𝟐𝟎 − 𝟎, 𝟕𝟏𝟒
𝑨= = 𝟐𝟔, 𝟎𝟑𝟔 𝒎𝟐
𝟐
Caso I: Se o projeto exigir uma plataforma plana, sem a imposição de cota:
• Cálculo dos volumes de corte e aterro:

Assim:
Caso I: Se o projeto exigir uma plataforma plana, sem a imposição de cota:
• Cálculo dos volumes de corte e aterro:

𝑨𝑨(𝟏) = 21,316 𝒎𝟐
𝑨𝑪(𝟏) = 10,316 𝒎𝟐
(𝐴𝐴(1) +2 ∗ 𝐴𝐴(2) + 𝐴𝐴(3) ) 21,316 + 2 ∗ 11,143 + 7,036
𝑨𝑨(𝟐) = 11,143 𝒎𝟐 𝑉𝐴 = ∗ 20 = ∗ 20
2 2
𝑨𝑪(𝟐) = 7,143 𝒎𝟐
𝟐 𝑉𝐴 = 506,380 𝑚3
𝑨𝑨(𝟑) = 7,036 𝒎
𝑨𝑪(𝟑) = 26,036 𝒎𝟐
(𝐴𝐶(1) +2 ∗ 𝐴𝐶(2) + 𝐴𝐶(3) ) 10,316 + 2 ∗ 7,143 + 26,036
𝑉𝐶 = ∗ 20 = ∗ 20
2 2

𝑉𝐶 = 506,380 𝑚3
Caso II: Se o projeto exigir uma plataforma plana com imposição de cota
(ex: 6,0 m):
Vimos no exemplo que a altura média = 5,8m. Neste caso, sendo exigido cota =
6,0m, haverá a necessidade de um empréstimo de material correspondente a
uma altura ∆H.

∆H = 5,8 - 6,0 = - 0,2 m em toda a área do terreno.

Assim, o volume de empréstimo será:

área do terreno
𝑽𝒆 = 0,2 * (40*40)=320 𝒎𝟑

Desta forma, refazendo os cálculos do caso I, considerando a altura de projeto

igual a 6,0m (e não 5,8m), serão obtidos novos volumes de corte e aterro, onde
𝑽𝒂 − 𝑽𝒄 ≅ 320 𝒎𝟑
Caso III: Se o projeto exigir uma plataforma inclinada sem a imposição de
cota (ex: i = 1% direção A-B-C e i = 0,5% direção C-F-I):
Neste caso, será possível promover a compensação plena de cortes e aterro
com a utilização da altura média no centro geométrico do terreno.1%

4,3 (A) 5,3 (B) 7,2 (C) 5,5 5,7 5,9

20m

Aplicar as
5,2 (D) 5,4 (E) 6,8 (F) inclinações exigidas 5,6 5,8 6,0
0,5%
no projeto partindo
20m 5,8 20m
do ponto (E) = hm
20m

5,2 (G) 5,7 (H) 8,5 (I) 5,7 5,9 6,1

Caso III: Se o projeto exigir uma plataforma inclinada sem a imposição de
cota (ex: i = 1% direção A-B-C e i = 0,5% direção C-F-I):
Para a determinação dos volumes de corte e aterro, deverão ser inicialmente
recalculadas as áreas de corte e aterro em cada seção, considerando as cotas
do terreno e as respectivas cotas de projeto de cada ponto.
4,3 (A) 5,3 (B) 7,2 (C)
5,5 5,7 5,9 Cota de terreno

Cota de projeto

5,4 (E) 6,8 (F)

5,2 (D)
5,6 5,8 6,0

5,2 (G) 5,7 (H) 8,5 (I)

5,7 5,9 6,1
 Caso IV: Se o projeto exigir uma plataforma inclinada com imposição de cota
(ex: i = 1% direção A-B-C, i = 0,5% direção C-F-I e cota do ponto igual a 6,0m):
Neste caso, não haverá compensação plena entre cortes e aterros. Partimos do ponto A, com a
cota imposta e calculamos as demais cotas de projeto atendendo as inclinações exigidas.
1% Assim, deverão ser calculadas as áreas de corte e
aterro de cada seção para a determinação dos
6,0 (A) 6,2 (B) 6,4 (C)
volumes de corte e aterro.
4,3 (A) 5,3 (B) 7,2 (C) Cota de terreno
6,0 6,2 6,4
Cota de projeto

6,1 (D) 6,3 (E) 6,5 (F)

0,5%
5,4 (E) 6,8 (F)
5,2 (D)
6,1 6,3 6,5 Neste exemplo, o
volume de aterro será
superior ao volume de
corte em:
6,2 (G) 6,4 (H) 6,6 (I)

5,2 (G) 5,7 (H) 8,5 (I) (6,3 - 5,8)*40.40=800m³

6,2 6,4 6,6
