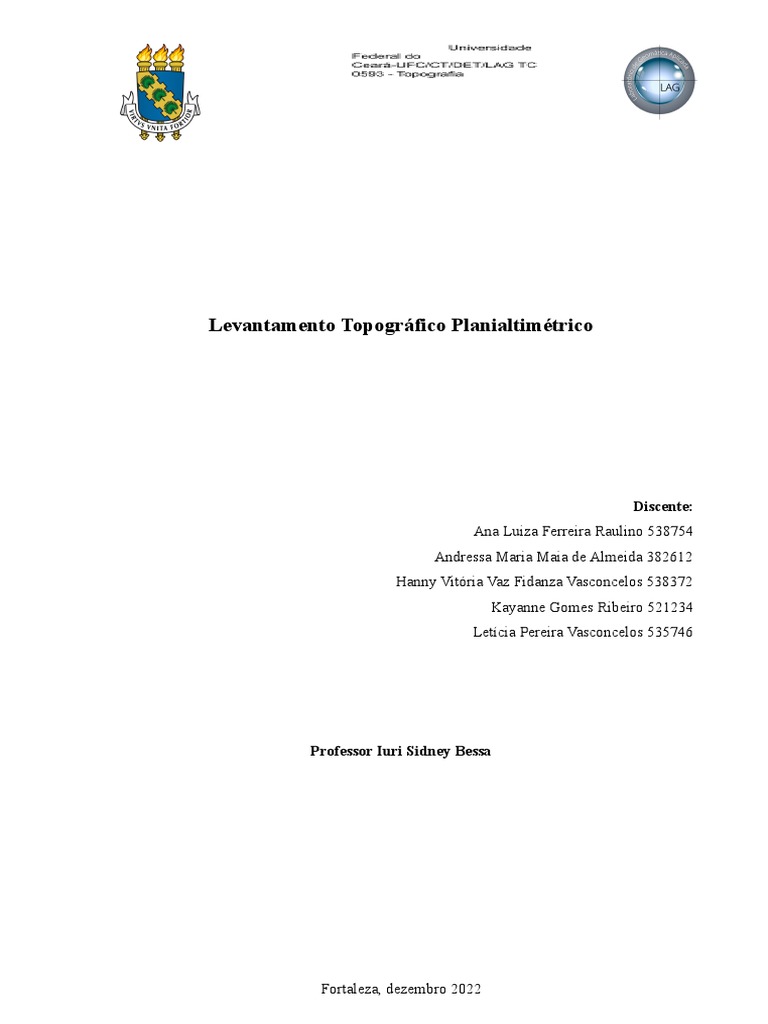

Levantamento Topográfico Planialtimétrico

Discente:
Ana Luiza Ferreira Raulino 538754
Andressa Maria Maia de Almeida 382612
Hanny Vitória Vaz Fidanza Vasconcelos 538372
Kayanne Gomes Ribeiro 521234
Letícia Pereira Vasconcelos 535746

Professor Iuri Sidney Bessa

Fortaleza, dezembro 2022

 INTRODUÇÃO

O estudo realizado faz parte da disciplina de Topografia e localizou-se no Campus do

Pici da Universidade Federal do Ceará. Visto isso, a topografia, que se define por um conjunto
de princípios, métodos, aparelhos e convenções utilizados para a determinação dos contornos,
dimensões e da posição relativa de um terreno, para que seja possível sua representação
gráfica, usa diferentes modelos de levantamentos. Desse modo, para o estudo, usamos o
levantamento planialtimétrico, que é a junção dos levantamentos planimétrico e altimétrico,
que tem por objetivo conhecer a superfície de determinado terreno juntamente com sua altura
e características verticais. Isso por meio do registro de pontos estratégicos, primeiramente
fazendo uma poligonal e adquirindo pontos conhecidos através da mesma, feito na disciplina
prática e os conhecimentos adquiridos nas aulas teóricas.

Por conseguinte, fizemos uma poligonal de quatro vértices em torno do bloco 727, e
com o apoio da poligonal fizemos o levantamento das quinas do bloco e de mais 10 pontos
pelo arredor. Os instrumentos utilizados no levantamento irão ser abordados mais à frente
neste relatório. Entre os desafios encontrados está o erro cometido, que pode ter acontecido
provavelmente por obstáculos físicos no levantamento ou erros de manuseio e nivelamento do
equipamento.
 1. MATERIAIS E MÉTODO

Para a realização do estudo, alguns materiais e métodos de processos foram usados para
melhor se obter os resultados. À seguir, melhores abordagens sobre o assunto.

1.1 MATERIAIS

Para realização da observação e conhecimento dos pontos, foram usados materiais

comuns à área da topografia, como: estação total, prisma convencional ou mini prisma e tripé.
Utilizamos também o software DataGeosis.

1.1.1 Estação Total

Aparelho eletrônico utilizado para medidas de ângulos e distâncias nos levantamentos

topográficos. Conhecida também pela junção de dois instrumentos: o teodolito e o
distanciômetro.

Figura 1 Estação Total

1.1.2 Prisma

Trata-se de um instrumento eletrônico topográfico que faz medições de ângulos verticais e

horizontais, além de distâncias lineares. Ou seja, oferece medidas planimétricas e altimétricas do
terreno com exatidão.

Figura 2 Prisma
1.1.3 Tripé

Acessório indispensável para o levantamento, serve de suporte para nível topográfico.

Figura 3 Tripé

1.1.4 DataGeosis

É um Software utilizado na Topografia que é capaz de manipular os dados obtidos no

campo a partir da estação total.

Figura 4 Logo Software DataGeosis

1.2 MÉTODOS

O método escolhido para realizar o levantamento foi o método do caminhamento, que se

caracteriza pela a escolha de um ponto de partida (no caso o A), e a partir dele, caminha-se no
sentido horário (sendo feita a leitura de ângulos e distâncias) com o auxílio da estação total e do
prisma. Após o primeiro ponto, fizemos a leitura de pontos estratégicos pelo método da
irradiação, ao qual pudemos observar também suas distâncias e ângulos formados a partir da
referência. A estação total foi o principal instrumento deste levantamento pois a captação das
características dos pontos foi através da mesma.
 A estação é capaz de armazenar os dados para depois passar para o computador, dessa
forma os dados enviados ao computador são manipulados através do programa demo
DataGeosis. Para entender melhor o processo da construção do presente relatório e realização
do estudo, há conceitos que devemos abordar, tais como:

● Irradiação: É um método de levantamento de dados com estações totais. O mesmo

consiste em instalar a estação total em um ponto e fazer uma série de visadas, obtendo-se
as coordenadas das feições de interesse.

● Altura do instrumento: é a distância vertical existente entre o plano de visada que passa
pela linha de colimação, até uma superfície de nível tomada como termo de referência.

● Ré: Ponto da poligonal anterior ao ponto em que a estação total está estacionada e depende
do sentido do caminhamento.

● Vante: Ponto da poligonal posterior ao ponto em que a estação total está estacionada e
depende do sentido do caminhamento.
1.2.1 Caderneta de dados armazenados na estação total e exibidos no software DATAGEOSIS

LEGENDA :
E: PONTO ATUAL
R: RE
V: VANTE
I: PONTO IRRADIADO
1.2.2 Planta topográfica com a poligonal, bloco e pontos de detalhe

1.2.3 Curvas de nível

1.2.4 MNT (Modelagem numérica do terreno)

1.2.5 Modelo 3D
1.2.6 Declividade

1.2.7 Caderneta corrigida e valores do erro angular, linear e altimétrico da poligonal

2. DISCUSSÃO DE RESULTADOS

2.1 CADERNETA

2.1.1 Os erros estão dentro da tolerância, segundo a norma NBR 13.133?

Não, visto que a tolerância é de 16” e o erro angular observado foi de 22°, além disso, identifica-se
que a tolerância de erro linear é de 0,8892m e o erro percebido é de 8,024m, dado isso, também
afere-se que o erro altimétrico foi de 0,201m. Sob esse viés, pode-se estimar que tais erros podem
ter sido cometidos devido a imprecisões de nivelamento, medição da altura do aparelho, falhas nas
medições de distância do prisma, etc.

2.2 DESCREVER PRODUTOS ALTIMÉTRICOS

2.2.1 Quais pontos de detalhe encontram-se com maiores altitudes e menores?

Os pontos de detalhes com menores altitudes são as árvores 09; 10; 11; 12, que ficam ao lado do
ponto I da poligonal. Os pontos de maiores altitudes são os pontos de detalhes que ficam próximos
ao ponto H da poligonal, por exemplo, a caixa 2; árvore 6.

CONCLUSÃO

Com a apresentação do passo a passo e resultados do estudo, podemos concluir

que o mesmo foi indispensável para a aplicação, na prática, de conceitos e abordagens da
Topografia aprendidos em sala de aula. O trabalho, feito em grupo, nos ajudou a fixar mais o
conteúdo e entender a importância da disciplina para o curso de Arquitetura e Urbanismo,
porém tivemos alguns problemas quanto ao uso e manipulação dos dados, além de fatores que
podem ter influenciado no erro do fechamento da poligonal e nos pontos de detalhe.

Apesar de não obter os resultados desejados, o presente trabalho nos ajudou com a
prática em relação aos conhecimentos teóricos, e nos deu oportunidade de trabalhar com
equipamentos utilizados por topógrafos, como manuseá-los e usá-los, e apesar dos erros
cometidos interferirem no resultado final, o processo de construção e obtenção dos dados
foram feitas de maneira coerente e de acordo com instruções.
 REFERÊNCIAS

ALFONSO, Diego (Organizador). TOPOGRAFIA para estudantes de Arquitetura, Engenharia

e Geologia. UNISINOS, 2009.

Material de apoio LAG https://www.det.ufc.br/materialdeapoiolag

NBR 13133 http://www.carto.eng.uerj.br/cdecart/download/NBR13133.pdf
