Grupo K

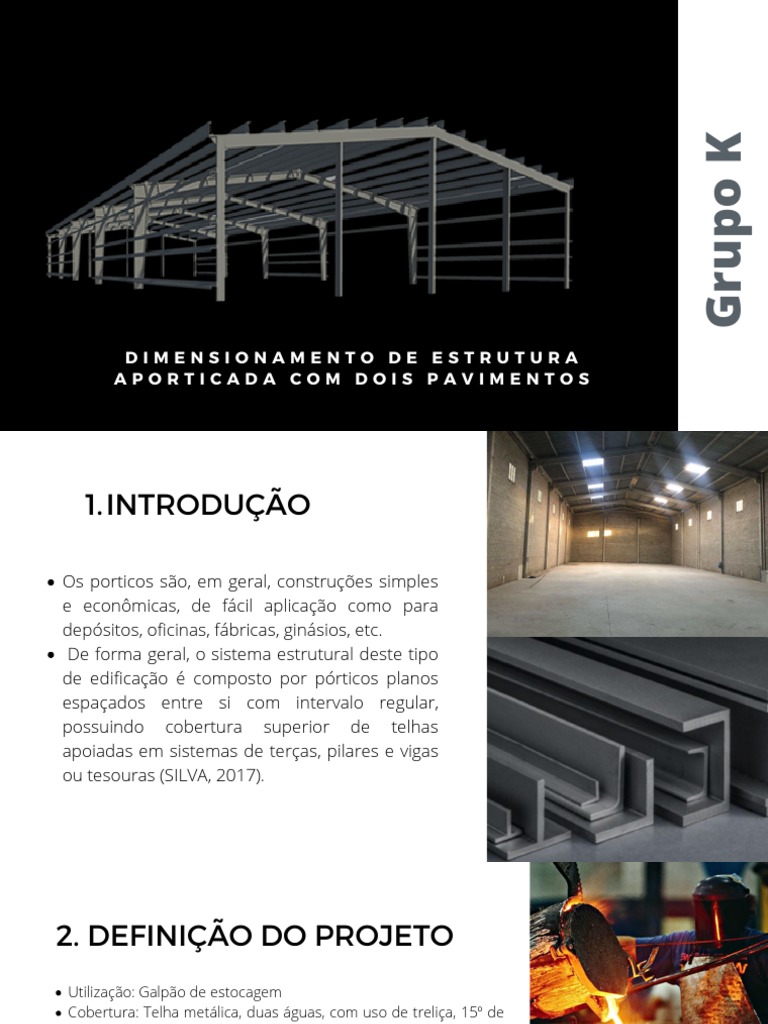

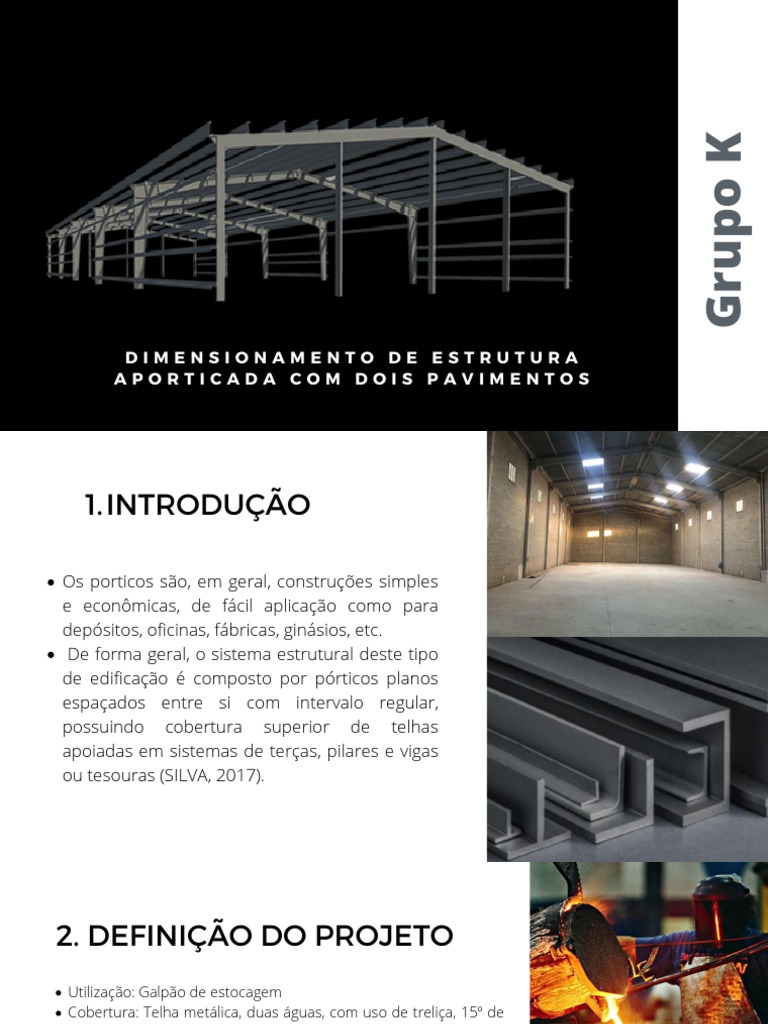

DIMENSIONAMENTO DE ESTRUTURA

APORTICADA COM DOIS PAVIMENTOS

 1. INTRODUÇÃO

Os porticos são, em geral, construções simples

e econômicas, de fácil aplicação como para
depósitos, oficinas, fábricas, ginásios, etc.
De forma geral, o sistema estrutural deste tipo
de edificação é composto por pórticos planos
espaçados entre si com intervalo regular,
possuindo cobertura superior de telhas
apoiadas em sistemas de terças, pilares e vigas
ou tesouras (SILVA, 2017).
2. DEFINIÇÃO DO PROJETO
Utilização: Galpão de estocagem
Cobertura: Telha metálica, duas águas, com uso de treliça, 15º de
inclinação;
Perfis H e P: para pilares;
Perfis W e I: vigas;
Perfis U: treliça plana, com altura máxima de 0,8 m (h1);
Tipologia: Estrutura aporticada (pórtico simples), 2 pavimentos;
Localização: terreno plano, zona rural em Belo Horizonte – MG;
Vão longitudinal: 6 m;
Terreno plano;
Altura dos pilares total (H): 6 m;
Comprimento total (a): 12 m;
Laje: pré moldada armada em uma direção.
GRUPO 09
 2. DEFINIÇÃO DO PROJETO

Foi considerada a escolha da utilização da telha

metálica RT 260/620 da Regional Telhas. Se trata de
uma telha trapezoidal em aço galvanizado. Segundo a
fabricante As telhas RT 260/620 são ideais para obter
uma cobertura de forma rápida e econômica, sem
necessidade de apoios intermediários, podendo atingir
vãos de até 12 metros.

GRUPO 09
2.1 Desenho esquemático
2.2 Geometria da treliça

No meio rural, comumente encontram-se

estruturas que, quando se utilizam de
treliças, o fazem, adotando a forma
simplificada da treliça tipo Howe. De forma
geral, esse tipo de treliça têm as diagonais
comprimidas e os montantes tracionados.
3. MEMORIAL DE CÁLCULO
A NBR 6123:1988 traz uma série de
recomendações e procedimentos para
determinar a ação dos ventos, sendo dever
do projetista considerar em qual direção
do vento é mais desfavorável para a
estrutura.
A velocidade básica do vento é obtida pelo
gráfico de isopletas (Figura 1)
Figura 1: Gráfico de isopletas.
Fonte: NBR 6123:1988.

3.1 Cargas devido ao vento

Estima-se a velocidade básica (Vo ) para
a cidade de Belo Horizonte com o valor
de 32 m/s. Ainda, S1 equivalente a 1
(devido ao terreno ser plano); S2 igual a
0,96; e, por fim, S3 equivalente a 0,95
para a edificação
3.1 Cargas devido ao vento
3.1 Cargas devido ao vento

Aço galvanizado, NBR 6120.

3.2 Pressão externa e interna (Cpe e Cpi )

Para estimar os coeficientes de

forma, tem-se que obter a altura
relativa dado por h/b, sendo esta
equivalente a 6/6 = 1; e a/b
equivalente a 12/6, igual a 2
3.2 Pressão externa e interna (Cpe e Cpi )
3.2 Pressão externa e interna (Cpe e Cpi )

Estima-se que o valor mais nocivo

corresponde ao valor de Cpe
médio = -1,1, este no qual entrará no
cálculo das vigas. no que diz
respeito aos coeficientes de Pressão
Externa e Interna (Cpe e Cpi) e
Forma (Ce), a força do vento
depende da diferença de pressão
na face

Figura 2: Coeficientes de forma para paredes

Fonte: NBR 6123:1988.

3.2 Pressão externa e interna (Cpe e Cpi )

Estima-se uma inclinação de 15º para o telhado. Dessa maneira, com

auxílio da Tabela 6, Coeficientes de pressão e de forma externos, tem-
se para a inclinação solicitada
3.3 Coeficientes de pressão para telhado

Figura 3: Coeficientes de pressão para telhado

Fonte: NBR 6123:1988.

3.3 Coeficientes de pressão para telhado

Figura 4: Representação - Vento a 0º. Figura 5: Representação - Vento a 90º.

Fonte: Autores Fonte: Autores

3.3 Coeficientes de pressão para telhado

3.3 Coeficientes de pressão para telhado
3.3 Coeficientes de pressão para telhado

Para prosseguir com a determinação dos esforços calculamos as cargas de

vento (q), multiplicando o espaçamento entre pórticos (d) por qk e pelos

coeficientes adotados.
Tendo em vista que para paredes internas permeáveis a pressão interna pode

ser considerada uniforme com valores dados pela NBR 6123 a seguir,

conseguimos gerar as combinações.

Cpi=+0,2 Vento perpendicular a uma face permeável

Cpi=-0,3 Vento perpendicular a uma face impermeável
3.3 Coeficientes de pressão para telhado

Figura 5: Representação - Ventos.

Fonte: Autores
3.3 Coeficientes de pressão para telhado
5. Combinação de ações:
5. Combinação de ações:
5. Combinação de ações:

Carga crítica
5. DIMENSIONAMENTO DA TRELIÇA:

A treliça isostática possui estrutura reticulada, com todas as ligações articuladas

(usado rótulas). Para seu dimensionamento foram consideradas as cargas
calculadas anteriormente;
Utilização do software Ftool;
Para determinação do perfil a ser utilizado foi analisado o catálogo da Gerdau para
perfil descrito nas definições do projeto, perfil dobrado U 127x50x2,65mm (CF-26);
Aço ASTM AS72 - Grau 50.
5.1 DIMENSIONAMENTO DA TRELIÇA:

Figura 7: Treliça com cargas pontuais - Carga positiva

Fonte: Dos autores (2022)

Figura 8: Diagrama esforço normal para carga positiva

Fonte: Dos autores (2022)

5.1 DIMENSIONAMENTO DA TRELIÇA:

5.2 Dimensionamento da barra comprimida

mais crítica

Figura 9: Barra mais comprimida

Fonte: Dos autores (2022)

5.2 Dimensionamento da barra comprimida

mais crítica
1. Será considerado perfil U 3”x 6,10
5.2 Dimensionamento da barra comprimida

mais crítica
5.2 Dimensionamento da barra comprimida

mais crítica
6. VIGA
As lajes da cobertura são compostas pela laje pré-moldada com preenchimento em EPS (q = 0,205
kN/m²), 4 cm de concreto (γ = 25 KN/m³) e 2 cm de revestimento abaixo da laje (γ = 21 KN/m³). Na parte
de cima não há revestimento sobre o concreto da laje.

Figura 10: Laje pré-moldada utilizada

Fonte: Itaipu

6. VIGA
As lajes da cobertura são compostas pela laje pré-moldada com preenchimento em EPS (q = 0,205
kN/m²), 4 cm de concreto (γ = 25 KN/m³) e 2 cm de revestimento abaixo da laje (γ = 21 KN/m³). Na parte
de cima não há revestimento sobre o concreto da laje.

Figura 10: Laje pré-moldada utilizada

Fonte: Itaipu

6. VIGA
6. VIGA

h = 3m
L= 0, 15m
= 13KN/m³
6. VIGA

Para o peso próprio da viga: Considerações para viga: Aço

ASTM A 572 Gr50

Figura 11: Carregamento na viga

Fonte: Dos autores (2022)

6. VIGA
6.1 Definição do perfil

Através da Tabela 10, foi escolhido o perfil W 200 x 71.0:

Figura 12: W 200 x 71.0

Fonte: Dos autores (2022)

Onde:
h = 181 mm; tf= 17,4 mm Zx= 803,2 cm² bf=206 mm
d= 161 mm Ix= 7660 cm4 tw= 10,2 mm
6.1 Definição do perfil

Para viga contida lateralmente:

6.2 Momento fletor resistente

Para viga sem enrijecedor transversal intermediário

7. Pilares
Aço ASTM A 572 Gr50
HP W150x22.5
7. Pilares
OBRIGADO!
Bom feriado
