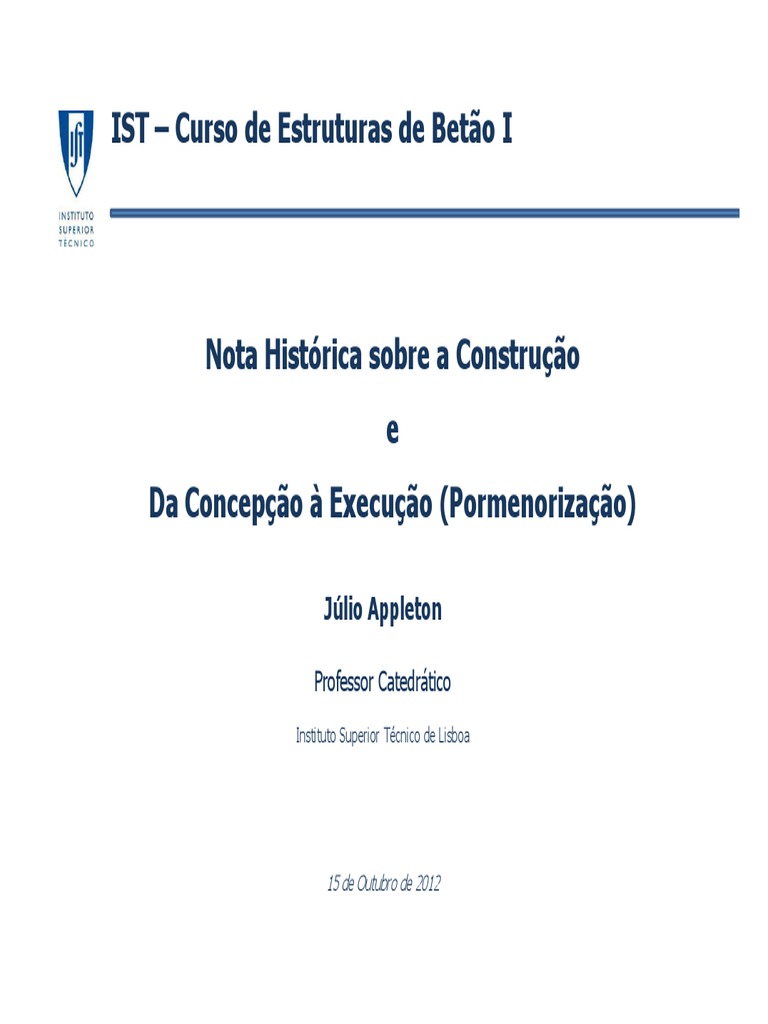

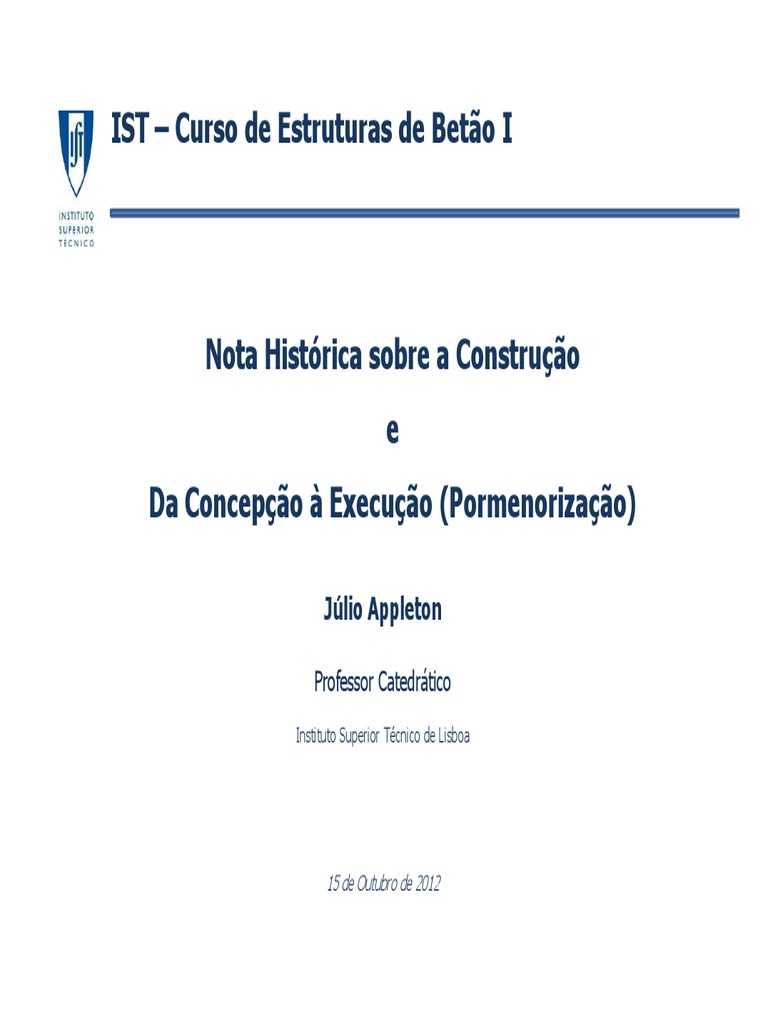

IST – Curso de Estruturas de Betão I

Nota Histórica sobre a Construção

e
Da Concepção à Execução (Pormenorização)

Júlio Appleton

Professor Catedrático
Instituto Superior Técnico de Lisboa

15 de Outubro de 2012
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

OS ROMANOS – BETÃO SIMPLES

Panteon de Roma
127 DC

Cúpula de 50 m de
diâmetro de betão de
agregados leves

Júlio Appleton 2
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

OS PRIMEIROS ESTUDOS E AS PRIMEIRAS PATENTES DE BETÃO ARMADO

Lambot, Monier, Wayss, Coignet, Wilkinsen, Considère,

Mesnager, Rabut, Cottancin, Hyatt

Monier 1875
Júlio Appleton 3
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

AS PRIMEIRAS NORMAS

1904 – Regulamento Alemão do Betão Armado

1906 – Instructions Relatives a L’Emploi du Béton Armé

(20/10/1906)

1918 – Regulamento Português, DEC 4036 de 28/03/1918

Regulamento para o Emprego do Beton Armado

Júlio Appleton 4
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO
DATAS DE NASCIMENTO DE ENGENHEIROS PIONEIROS
1800 1850 1900 1950 2000
1814 1887
Lambot
1823 1906
Monier
1842 1921
Hennebique
1872 1940
Maillart
1879 1962
Freyssinet
1891 1979
Nervi
1899 1961
Torroja
1909 1999
Edgar Cardoso
1913 2000
Leonhardt
1926 2009
Isler
1927
Menn
1928
Walther
Júlio Appleton 5
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

FRANÇOIS HENNEBIQUE

Júlio Appleton 6
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

SISTEMA HENNEBIQUE

Júlio Appleton 7
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

SISTEMA HENNEBIQUE

Júlio Appleton 8
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

HENNEBIQUE - OBRA

Ponte del Resorgimento, Roma

Vão – 100 m
Data de inauguração 11.05.1911

Júlio Appleton 9
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

HENNEBIQUE - OBRA

Sede da Maison Hennebique Royal Liver Building (17 pisos)

Paris, 1900 Liverpool, 1910
Júlio Appleton 10
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

HENNEBIQUE – OBRA EM PORTUGAL

Edifício de Moagem
do Caramujo – Cova
da Piedade

1898

Ref.: Antero Ferreira

Júlio Appleton 11
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

HENNEBIQUE – OBRA

Ponte Luís Bandeira Sejaes, EN333-3, Viseu

Arco com 44 m de vão (duração da obra 3 meses e 4 dias)

Júlio Appleton 12
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

E. MÖRSCH

Ref.: Le Béton Armé, 1909

Júlio Appleton 13
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

E. MÖRSCH

Júlio Appleton 14
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

M. REGIMBAL

Data da Construção – 1919

Ref.: Cours Supérieure de Béton Armé

M.G. Espitalier, M. Régimbal, 1934
Júlio Appleton 15
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

CHALAND DE MER EN BÉTON ARMÉ

M. Régimbal, 1919

Júlio Appleton 16
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

EUGÉNE FREYSSINET

Pont du Veurdre, 1911

67,5 m - 72 m - 67,5 m

Júlio Appleton 17
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

EUGÉNE FREYSSINET

Pont de Luzancy (Sena), 1945

Tabuleiro pré-esforçado préfabricado com 55 m de vão

Júlio Appleton 18
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

ROBERT MAILLART

Pont de Salgina, 1930

Arco triarticulado com 90,04 m de vão

Júlio Appleton 19
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

ROBERT MAILLART

Ensaios de lajes fungiformes, 1908

Júlio Appleton 20
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

PIER LUIGI NERVI

Estádio de Florença, 1932

Consola com 17 m de vão

Júlio Appleton 21
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

PIER LUIGI NERVI

Palazetto dello Sport, 1957

Cúpula de 50 m de diâmetro, préfabricada

com 1620 peças

Júlio Appleton 22
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

JOÃO BARBOSA CARMONA

Viaduto Duarte Pacheco, Lisboa, 1944

Arco Central 91,97 m

Júlio Appleton 23
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

VIADUTO DUARTE PACHECO

Corte longitudinal da estrutura dos viadutos

Júlio Appleton 24
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

EDGAR CARDOSO

Ponte da Arrábida sobre o Rio Douro, 1963

270 m de vão (Record do mundo em 1963)

Júlio Appleton 25
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

JOÃO LOBO FIALHO

Ponte de Vila Nova de Milfontes sobre o Rio Mira, 1978

Júlio Appleton 26
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

ENGENHARIA PORTUGUESA

Barragem do Cabril, 1953

135 m de altura e 360 m de desenvolvimento

Barragem Abóbada de Dupla Curvatura

Júlio Appleton 27
PARTE 1
HISTÓRIA DAS CONSTRUÇÕES EM BETÃO

OSCAR NIEMEYER

Estrutura Principal da Catedral de Brasília, 1961

39,6 m de altura e 70 m de diâmetro

Júlio Appleton 28
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO – FASE CRIATIVA

Aprender com o Passado

Júlio Appleton 29
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO

Aprender com a Natureza

Júlio Appleton 30
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO

Aprender com os outros e com as obras executadas

Espírito de observação
Carro de
avanço

Júlio Appleton 31
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO
Aprender com o comportamento das obras
Modelos experimentais
Observação das Estruturas e Ensaios de carga
“Experimentar” com utilização de modelos analíticos

Ensaio de carga

Júlio Appleton 32
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Aprender com o comportamento das obras.

Ensaios de laboratório (escala real)

Júlio Appleton 33
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO

Aprender com os problemas

Observar e aprender com o comportamento das obras sujeitas a acções excepcionais –

sismos, cheias, …

Júlio Appleton 34
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO

Aprender com os problemas

Observar as causas de anomalias imprevistas

Corrosão de armaduras

Reacções expansivas

Júlio Appleton 35
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO

Conhecer as actuais soluções alternativas para os vários problemas

Exemplo: Edifícios

Identificar os condicionamentos para cada problema

Arquitectura
Geotecnia
Localização
Processos Construtivos

Analisar possíveis soluções (Estudo prévio)

Pavimentos - Laje vigada
- Laje fungiforme
- Prefabricação
Estrutura vertical - Pilares e Paredes
- Estrutura Laminar
- Estrutura Tubular
Júlio Appleton 36
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO SÍSMICA

Conhecer as actuais soluções alternativas para os vários problemas

Evolução:

Estruturas “sismo resistentes”

Estruturas dúcteis

Estruturas com isolamento de base ou sistemas dissipativos

Júlio Appleton 37
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

DURABILIDADE
Conhecer soluções alternativas para ambientes agressivos

Utilização de Aço Inox

Júlio Appleton 38
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

DURABILIDADE
Conhecer soluções alternativas para ambientes agressivos

Protecção (Prevenção) Catódica

Júlio Appleton 39
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

CONCEPÇÃO - CRITÉRIOS

Segurança
Qualidade estética e funcional
Durabilidade
Robustez
Flexibilidade

ESTUDO PRÉVIO

Prédimensionamento
Possíveis soluções
Estimar custos

Escolha da solução a desenvolver

Júlio Appleton 40
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

DIMENSIONAMENTO – PROJECTO DE EXECUÇÃO

Verificação do pré-dimensionamento. Modelação

Dimensionamento de armaduras e pré-esforço

Preparação de desenhos – pormenorização de armaduras

(coerência com os modelos de cálculo. Pormenorização)

Júlio Appleton 41
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

PORMENORIZAÇÃO

Júlio Appleton 42
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 43
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 44
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 45
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 46
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 47
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 48
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 49
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 50
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 51
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 52
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 53
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 54
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 55
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 56
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

Júlio Appleton 57
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

TAREFAS DO PROJECTO DE EXECUÇÃO

Peças Escritas
Memória descritiva
Cálculos justificativos
Especificações Técnicas
Medições

Peças Desenhadas
Dimensionamento
Pormenorização de armaduras de betão armado e pré-esforço

Júlio Appleton 58
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

A OBRA

Preparação da obra
Mobilização de equipamento e materiais
Execução – Controlo de qualidade (projectista + fiscalização + construtor)

Telas Finais (ATO’s)

Júlio Appleton 59
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO (PORMENORIZAÇÃOES DE ARMADURAS)

PREOCUPAÇÃO AMBIENTAIS (ESTRUTURAS)

Projecto
Construir com qualidade e flexibilidade
Reduzir o consumo de materiais
Impacto ambiental da obra construída

Obra e Materiais
Reciclagem
Protecção da envolvente da obra (qualidade
do ar, água, ruído, …)
Tratamento dos locais de extracção de
recursos naturais

Júlio Appleton 60
PARTE 2
DA CONCEPÇÃO À EXECUÇÃO E UTILIZAÇÃO

A UTILIZAÇÃO

Plano de Inspecção e Manutenção

Monitorização

Reabilitação e Reforço

Júlio Appleton 61
