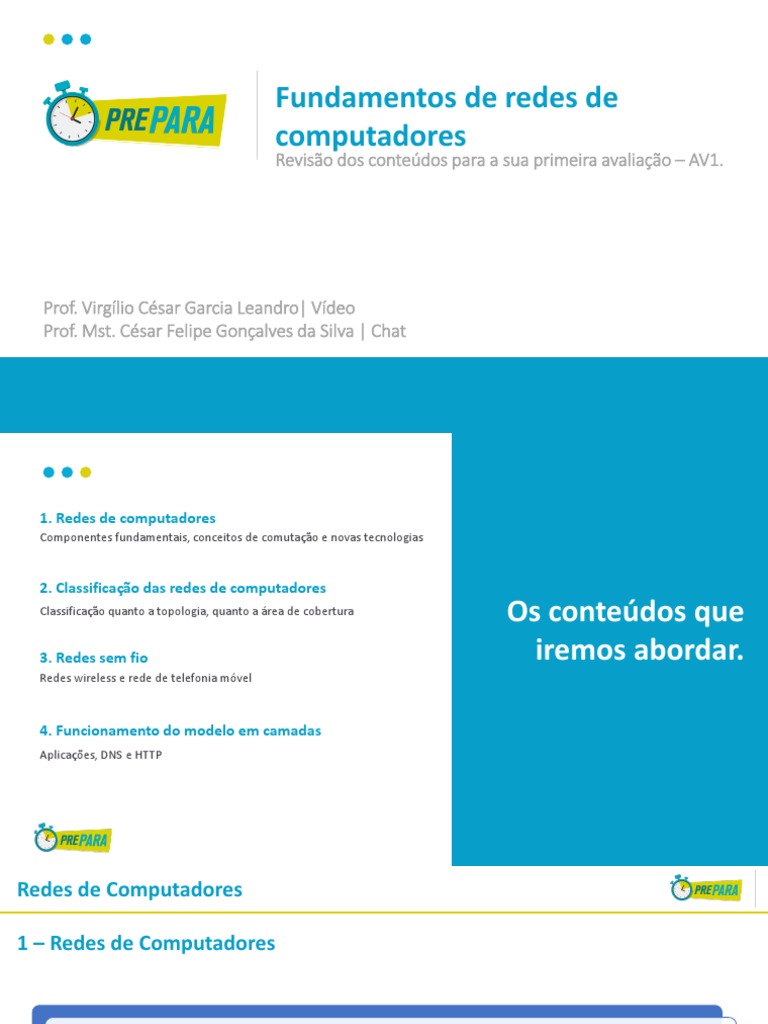

Fundamentos de redes de

computadores
Revisão dos conteúdos para a sua primeira avaliação – AV1.

Prof. Virgílio César Garcia Leandro| Vídeo

Prof. Mst. César Felipe Gonçalves da Silva | Chat
1. Redes de computadores
Componentes fundamentais, conceitos de comutação e novas tecnologias

2. Classificação das redes de computadores

Classificação quanto a topologia, quanto a área de cobertura Os conteúdos que
3. Redes sem fio iremos abordar.
Redes wireless e rede de telefonia móvel

4. Funcionamento do modelo em camadas

Aplicações, DNS e HTTP
Redes de Computadores

1 – Redes de Computadores

Os 3 componentes fundamentais das redes de computadores:

Nós Enlaces Protocolos

Redes de Computadores

Nós
Representam os sistemas finais responsáveis pela geração, consumo
dos dados e o propósito de existência da rede, ou sistemas
intermediários participantes da infraestrutura da rede e retransmitem os
dados dos usuários até que cheguem ao destino, que são
interconectados em rede.
Redes de Computadores

Enlaces

Representam as ligações físicas entre os nós da rede, podendo

empregar os mais diferentes meios de transmissão: fibra ótica, par
trançado, cabo coaxial, transmissão em RF, micro-ondas, enlace satelital
etc.
Redes de Computadores

Protocolos

Implementam as regras de comunicação nas redes que organizam e

controlam o fluxo de informação. Os protocolos automatizam a
comunicação entre os nós e resolvem os problemas de transmissão,
erros, controles, gerência, serviços e políticas de uso.
Redes de Computadores

Tipos de comutação

Comutação de Circuitos

Comutação de Pacotes
Redes de Computadores

Tipos de comutação

Comutação de Circuitos
Na comutação de circuitos, é
necessário o estabelecimento
prévio de um circuito físico
entre a origem e o destino
antes da transmissão da
informação propriamente dita.
Tomemos como exemplo a
imagem, a seguir, de uma
conversa telefônica que utiliza
as redes tradicionais de
telefonia fixa.
Redes de Computadores

Tipos de comutação

Comutação de Pacotes
• Não é estabelecido
caminho físico e dedicado
entre o emissor e o
receptor;
• A mensagem é repartida
em pacotes;
• Cada pacote contém um
cabeçalho com informação
que permite o seu
encaminhamento pela
rede;
Redes de Computadores

Tendências
SDN: Software Defined Networks

As redes definidas por software

(SDN: Software Defined Networks)
permitem programar o
comportamento da rede de forma
centralizada e controlada por meio
de interfaces de programação
abertas.
 Redes de Computadores

IoT: Internet of Things

A conectividade é a
palavra-chave da
Internet; sendo
assim, a evolução, no
sentido de aumentar
ainda mais o grau de
conectividade, trouxe
a tecnologia da
Internet das Coisas
(IoT: Internet of Fonte:www.idealmarketing.com.br

Things).
Redes de Computadores

IoT: Internet of Things

A ideia é conectar não apenas os

computadores, smartphones e
tablets, mas também qualquer
dispositivo, objeto e até mesmo
animais na rede. Isso permitiria que
todos os objetos do nosso cotidiano
(ex. geladeira, porta da casa, lata de
lixo, par de sapatos etc.) pudessem
trocar dados e ser utilizados
remotamente.
Fonte:www. https://www.umov.me
Redes de Computadores

2 - Classificação das redes Quanto à área de cobertura (alcance)

Topologias de LAN Topologias de WAN

Topologia centralizada
(estrela) falha do nó central
Topologia estendida
(estrela) falha do nó central
Topologia distribuída –
mais robusta,
caminhos alternativos
caso haja falha em
alguns nós da rede
Redes de Computadores

PAN
PAN (Personal Area Networks) – redes de área pessoal, são redes que
usam tecnologias de rede sem fios para interligar os mais variados
dispositivos (computadores, smartphones, etc) em uma área muito
reduzida. Exemplo de uma rede ad-hoc:

Fonte:https://pplware.sapo.pt/
Redes de Computadores

MAN
MAN (Metropolitan Area Networks) – permitem a interligação de redes e
equipamentos numa área metropolitana (ex. locais situados em diversos pontos de
uma cidade).

Fonte:https://pplware.sapo.pt/
Redes de Computadores

SAN
SAN (Storage Area Networks) –
Redes de armazenamento, têm
como objetivo a interligação entre
vários computadores e
dispositivos de storage
(armazenamento) em uma área
limitada. Considerando que é
fundamental que estas redes têm
grandes débitos (rápido acesso à
informação), utilizam tecnologias
como por exemplo Fiber Channel.
Redes de Computadores
Meios de transmissão e redes sem fio
1. Meios de transmissão são os caminhos a serem percorridos entre a origem da transmissão e
seu destino;
2. Estes meios podem ser...
• O ar (por sinal de rádio frequência) – Frequências de 2.4 ou 5.0 Ghz
• O cabo (por sinais elétricos) – cabo tipo UTP ou STP nas categorias 5, 5e, 6, 7ª, entre
outras
• A fibra ótica (por sinal de luz ou laser) – fibra tipo monomodo (grandes distâncias) ou
multimodo (menor distância);

AR – Access Point Cabo – Par-trançado Fibra ótica – luz

Redes de Computadores

Meios de transmissão e redes sem fio

• Atualmente, a mais utilizada é a WIFI (Wireless Fidelity – Fidelidade sem-fio)

• Também conhecida como IEEE 802.11

• Obs.: IEEE = Institute of Electrical and Electronics Engineers.

• Emite ondas de rádio na frequência de 2.4 e 5.0 Ghz Tecnologias sem-fio

• Alcance médio de 100 metros

• A tecnologia WIFI vem sofrendo melhorias ao longo do tempo, que são diferenciadas
através de sufixos
• IEEE 802.11a (54 Mbps / 2.4 Ghz) • Outras tecnologias, também tem identificação técnica
• IEEE 802.11b (11 Mbps / 5.0 Ghz) (padrão técnico):
• IEEE 802.11g (54 Mbps / 2.4 Ghz) • Bluetooth - IEEE 802.15.1
• IEEE 802.11n (300 Mbps / 2.4 e 5.0 Ghz) • Zigbee - IEEE 802.15.4
• IEEE 802.11ac (1.000 Mbps / 2.4 e 5.0 Ghz) • Lora – IEEE 802.15.4g
• Z-wave – ITU-T G.9959
Redes de Computadores

Modelo OSI
Na década de 1970, a International
Organization for Standardization (ISO), um
órgão que desenvolve padrões
internacionais, criou um modelo de
referência de camadas denominado OSI
(Open System Interconnection - ISO/IEC
7498-1:1994).
O objetivo foi elaborar um modelo que
permitisse a comunicação entre sistemas
diferentes, independentemente de suas
arquiteturas, facilitando a comunicação,
sem a necessidade de realizar mudanças
na lógica do hardware ou software
(FOROUZAN, 2010)
Redes de Computadores

Modelos de camadas OSI

Encapsulamento
1. Cada camada é composta por alguns
protocolos, que anexam suas respectivas
informações à portadora em um processo
conhecido como encapsulamento

2. Assim, por exemplo, levando em conta o

acesso à uma página criptografada de
internet, na camada de: • Rede o endereço IP de origem e destino é
anexado à portadora (se dispositivos em
• Aplicação o HTTP anexa dados da página redes diferentes)
• apresentação os dados são comprimidos • Enlace o endereço MAC de origem e destino
e criptografados é anexado à portadora (se dispositivos na
• Sessão é negociada a velocidade mesma rede)
• Transporte os pacotes são identificados • Física os dados são transformados em bits
para remontagem e pedidos de em série e transmitidos pelo meio (ar, cabo,
retransmissão ou fibra)
Redes de Computadores

Camadas mais altas

As três camadas mais
altas (aplicação,
apresentação e sessão) Camadas de transporte
estão relacionadas a A camada de transporte
faz a interligação entre o Camadas mais
funções que dão suporte
suporte ao usuário e o inferiores
para que os usuários
suporte de rede. Ela vai As três camadas mais
possam acessar os
permitir que os dados inferiores (rede, enlace e
diversos serviços de
que chegaram das física) estão
redes, garantindo a
camadas mais baixas relacionadas às
interoperabilidade de
estejam em condições operações ligadas aos
sistemas heterogêneos
de serem utilizados aspectos da
(FOROUZAN, 2010).
pelas camadas mais movimentação dos
altas (FOROUZAN, dados de um dispositivo
2010). para o outro, dando
suporte às operações de
rede (FOROUZAN,
2010).
Redes de Computadores
Redes de Computadores

Camada de Aplicação
é a que está mais próxima de nós, usuários da rede.
Podemos citar algumas das aplicações oferecidas por essa camada:

•Serviço web.
•Serviço de correio eletrônico.
•Serviço de transferência de arquivos.
•Serviço de streaming de áudio e vídeo.
•Serviço de compartilhamento de arquivos.
Redes de Computadores

Camada de Apresentação
A camada de apresentação é responsável por garantir a interoperabilidade dos
sistemas heterogêneos, ou seja, permitir que, independentemente do dispositivo que
você esteja utilizando (computador, smartphone, televisão, carro etc.) e do sistema
operacional (MS Windows, Apple IOS, Linux etc.), seja possível acessar qualquer tipo
de serviço disponibilizado pela rede.
Redes de Computadores

Camada de Sessão
Essa camada é responsável por organizar a comunicação entre os dispositivos e
permitirá que os usuários, em diferentes máquinas, possam estabelecer sessões de
comunicação; cada sessão terá dois serviços básicos: controle de diálogo e
sincronização.
Redes de Computadores

Camada de Transporte
Essa camada tem por finalidade
garantir a entrega de processo a
processo de todos os dados enviados
pelo usuário. Podemos dizer que a
camada de transporte é responsável
por entregar os dados corretamente
para os processos que estão em
execução na camada de aplicação.
Esse papel da camada de transporte a
torna uma das mais complexas dentro
da estrutura do modelo OSI. Para
garantir que as mensagens da
camada de aplicação sejam entregues
corretamente, diversas funções são
necessárias:
Redes de Computadores

Camada de Rede
A camada de rede é responsável por determinar o caminho da origem até o destino.
Ela receberá os segmentos gerados pela camada de transporte e, no cabeçalho da
camada de rede, irá inserir o endereço da máquina de destino para que seja enviado
pela rede por meio dos diversos dispositivos intermediários. Enquanto a camada de
transporte é responsável pela comunicação processo a processo, a camada de rede
é encarregada da comunicação máquina a máquina.
Redes de Computadores
Camada de Rede
Duas funcionalidades principais devem ser estabelecidas nesta Camada:
Endereço lógico
O endereço da porta, definido pela
camada de transporte, permitirá a
entrega no processo de destino.
Mas, para que isso aconteça, é
necessário que os segmentos
cheguem à máquina de destino. Por
isso, são empregados endereços
lógicos em um pacote de dados a
fim de permitir que os dispositivos
intermediários encaminhem os
dados pelas redes e alcancem o
destino.
Roteamento
A função de roteamento permite estabelecer
um caminho entre origem e destino. Os
dispositivos intermediários (ROTEADORES)
verificarão o endereço lógico de destino e,
com base nas informações de caminho que
eles possuem, farão o processo de
encaminhamento para outros dispositivos
intermediários a fim de alcançar o destino da
informação.
Redes de Computadores

Camada de Enlace
A camada de rede tem a responsabilidade da entrega dos dados para a máquina de destino.
Normalmente, as máquinas não estão diretamente conectadas, ou seja, origem e destino não estão
ligados diretamente por um meio físico, mas por dispositivos intermediários, como a internet. Então,
como visto na camada de rede, os dados serão roteados por essa internet até chegar ao destino. Após
ser definido por qual caminho os dados devem prosseguir, a camada de enlace surgirá para garantir
essa comunicação ponto a ponto ou hop to hop.
Redes de Computadores

Camada de Enlace
A camada de enlace é responsável por garantir a comunicação entre dispositivos
adjacentes. Ela corrigirá quaisquer problemas que tenham ocorrido no meio físico de
transmissão e entregará para a camada de rede um serviço de transmissão de dados
aparentemente livre de erros.

Fonte:slideplayer.com.br
Redes de Computadores

Camada de Enlace
É possível fazer uma analogia entre as camadas de enlace e de transporte:

Transporte Enlace

Realiza a entrega confiável Realiza a entrega confiável

processo a processo entre máquinas adjacentes,
nó a nó.
Redes de Computadores

Camada de Enlace
Essa camada é responsável por transmitir os dados pelo meio de transmissão. Ela
receberá os quadros da camada de enlace, que serão formados por uma sequência de
bits, e irá codificar corretamente para que sejam enviados pelo meio de transmissão.

A camada física será responsável pela representação dos bits, ou seja, de acordo com
o meio de transmissão, ela irá definir se essa representação ocorrerá por pulsos de
luz, no caso da fibra ótica, ou pulsos elétricos, no caso de empregar cabos de par
trançado. Além disso, a camada física é responsável por:

Taxa de dados
A velocidade em que os bits são inseridos no meio de transmissão é responsabilidade
da camada física. Quando ouvimos a expressão megabits por segundo (Mbps), que
define a taxa de transmissão de determinado enlace, é responsabilidade da camada
física estabelecer esse valor. Assim, a taxa de transmissão definirá a duração de um bit:
quanto maior a taxa, menor a duração do bit, e vice-versa.
Redes de Computadores

Camada de Enlace
Essa camada é responsável por transmitir os dados pelo meio de transmissão. Ela
receberá os quadros da camada de enlace, que serão formados por uma sequência de
bits, e irá codificar corretamente para que sejam enviados pelo meio de transmissão.

A camada física será responsável pela representação dos bits, ou seja, de acordo com
o meio de transmissão, ela irá definir se essa representação ocorrerá por pulsos de
luz, no caso da fibra ótica, ou pulsos elétricos, no caso de empregar cabos de par
trançado. Além disso, a camada física é responsável por:

Sincronização dos bits

O nó transmissor e o receptor devem operar na mesma velocidade, ou seja, na mesma taxa de bits. Entretanto, os
relógios (clocks) das camadas físicas têm pequenas diferenças; portanto, é possível que ocorram falhas de
sincronismos. A camada física deve implementar algum tipo de mecanismo que permita o correto sincronismo dos
bits entre origem e destino.
Redes de Computadores

Camada de Enlace
Essa camada é responsável por transmitir os dados pelo meio de transmissão. Ela
receberá os quadros da camada de enlace, que serão formados por uma sequência de
bits, e irá codificar corretamente para que sejam enviados pelo meio de transmissão.

A camada física será responsável pela representação dos bits, ou seja, de acordo com
o meio de transmissão, ela irá definir se essa representação ocorrerá por pulsos de
luz, no caso da fibra ótica, ou pulsos elétricos, no caso de empregar cabos de par
trançado. Além disso, a camada física é responsável por:

Topologia física
Define como os nós da rede estão interligados, podendo ser uma configuração de um enlace ponto a
ponto, em que cada nó está diretamente conectado a outro, sem compartilhamento do meio, ou uma
ligação ponto-multiponto, em que o enlace é compartilhado por diversos nós.
Redes de Computadores

Camada de Enlace
Essa camada é responsável por transmitir os dados pelo meio de transmissão. Ela
receberá os quadros da camada de enlace, que serão formados por uma sequência de
bits, e irá codificar corretamente para que sejam enviados pelo meio de transmissão.

A camada física será responsável pela representação dos bits, ou seja, de acordo com
o meio de transmissão, ela irá definir se essa representação ocorrerá por pulsos de
luz, no caso da fibra ótica, ou pulsos elétricos, no caso de empregar cabos de par
trançado. Além disso, a camada física é responsável por:

Modo de transmissão
A camada física definirá o modo de transmissão em um determinado meio: simplex, half duplex ou full
duplex. Considerando dois dispositivos, A e B, no modo simplex só existe envio de dados em um
sentido, por exemplo, de A para B; no modo half duplex, os dados podem ser enviados nos dois
sentidos, mas não simultaneamente (de A para B em um momento e de B para A em outro momento); e
no modo full duplex, os dados podem ser enviados simultaneamente por A e B.
Redes de Computadores

Camada de Enlace
Resumo
Redes de Computadores

Arquitetura TCP/IP
Redes de Computadores

Arquitetura TCP/IP
A arquitetura foi criada utilizando quatro
camadas: aplicação, transporte, internet e
acesso à rede.
Quatro Camadas
Apesar da arquitetura TCP/IP possuir quatro
camadas, é comum encontrar, também na literatura,
uma arquitetura de cinco camadas. Nessa
arquitetura, a camada de acesso à rede é dividida
em duas: enlace e física. Essa divisão tem foco em
facilitar o estudo e aprendizado das funções
executadas nos níveis mais baixos. Como este
material tem por finalidade o aprendizado da
arquitetura TCP/IP como um todo, e não vamos
entrar em detalhes de operação de cada camada,
manteremos a arquitetura original de quatro
camadas.
Redes de Computadores

Modelos de camadas
OSI e TCP/IP

TCP/IP RM-OSI
Não ficou presa apenas nas funcionalidades, mas, É baseado, principalmente, nas funcionalidades das
sim, no desenvolvimento de protocolos camadas.
relativamente independentes e hierárquicos. A
hierarquia baseia-se em um protocolo de nível
superior que é suportado pelos protocolos de nível
inferior.
Redes de Computadores

Arquitetura TCP/IP
Aplicação
A camada de aplicação da arquitetura
TCP/IP nos engloba os serviços das
camadas de aplicação, apresentação
e sessão do modelo OSI. Através da
camada de aplicação é
possível acessar uma infinidade de
serviços na internet. Desde os que
são utilizados de forma direta pelos
usuários, como o serviço Web, serviço
de correio eletrônico, entre outros,
bem como os que funcionam dando
suporte à operação da rede, como o
serviço de nomes (DNS).
Redes de Computadores

Arquitetura TCP/IP
Transporte
Tem a mesma funcionalidade da camada existente
no modelo OSI: garantir a entrega de processo a
processo de todos os dados enviados pelo usuário.
Porém, na arquitetura TCP/IP, temos dois protocolos
principais:
TCP (Transmission Control Protocol) UDP (User Datagrama Protocol)
Redes de Computadores

Arquitetura TCP/IP
Internet
A camada internet ou simplesmente camada de rede tem por objetivo permitir que os dados injetados na
rede pela máquina de origem possam alcançar o destino. O principal protocolo da camada de rede é o
IP (Internet Protocol).

Ele é encontrado em duas versões principais:

Redes de Computadores

Arquitetura TCP/IP
Acesso a Rede
A camada de acesso à rede não foi bem definida pela arquitetura TCP/IP, nem define
um protocolo específico a ser empregado. O que foi dito inicialmente é que a camada
de acesso à rede seria qualquer coisa que pudesse ligar o dispositivo ao enlace de
transmissão.
Redes de Computadores

Arquitetura TCP/IP
 Aprenda +
Para consultar posteriormente esse conteúdo, se você estiver interessado e gostaria de um maior aprofundamento,
veja essas opções:

1. Meios de transmissão e redes sem fio -

https://www.youtube.com/watch?v=JXGvSyU6k58&list=PLucm8g_ezqNp8sv34kkuYdPPgn5xNTgzu (Em português)

2. Modelos de camadas OSI e TCP/IP - https://www.youtube.com/watch?v=bBfYzRT9cK8 (Em português)

3. Camada de rede e enlace - https://www.youtube.com/watch?v=e7pzTuqurYo (Em português)

4. Camada de aplicação - https://www.youtube.com/watch?v=3OGrXKsm6a0 (Em português)

Muito obrigado!
Foi um prazer ter todos vocês durante a
aula.

Formulário de Presença (AAC) Encerramento

da aula.
Acesse o link ou QRCode para registrar sua
presença e garantir as horas complementares:
https://bit.ly/FUND-REDES-COMP

Confira as disciplinas participantes e

realize o avaliando para garantir seu
ponto na AV1.
É só até amanhã, 02/10!
