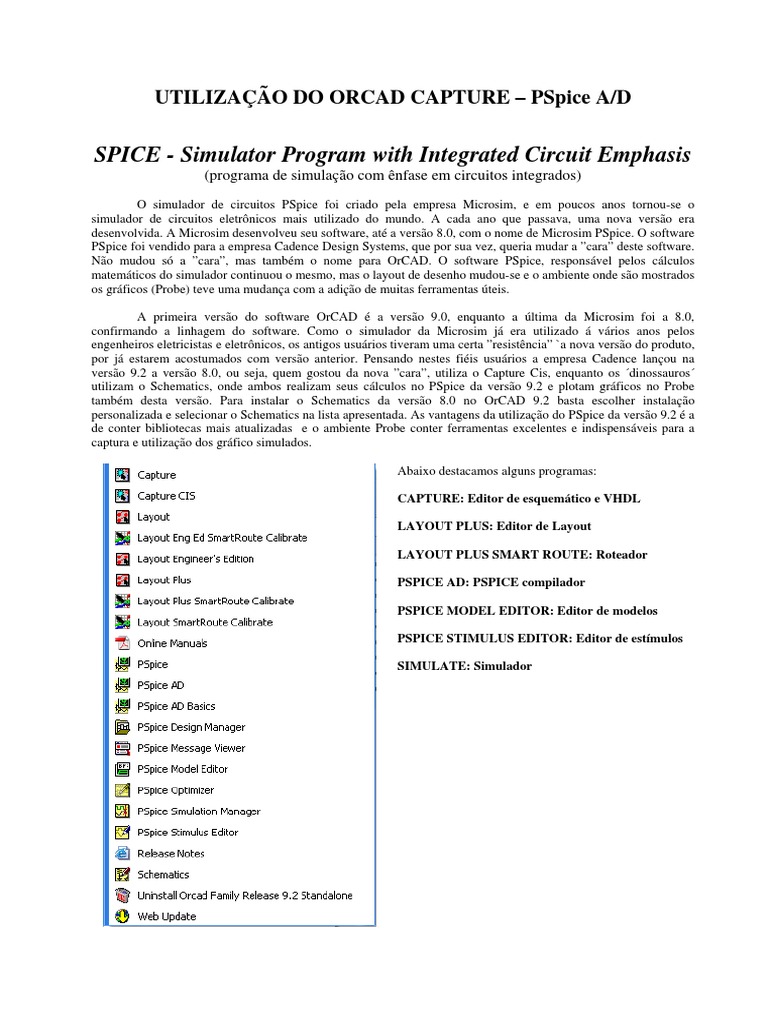

UTILIZAÇÃO DO ORCAD CAPTURE – PSpice A/D

SPICE - Simulator Program with Integrated Circuit Emphasis

(programa de simulação com ênfase em circuitos integrados)
O simulador de circuitos PSpice foi criado pela empresa Microsim, e em poucos anos tornou-se o
simulador de circuitos eletrônicos mais utilizado do mundo. A cada ano que passava, uma nova versão era
desenvolvida. A Microsim desenvolveu seu software, até a versão 8.0, com o nome de Microsim PSpice. O software
PSpice foi vendido para a empresa Cadence Design Systems, que por sua vez, queria mudar a ”cara” deste software.
Não mudou só a ”cara”, mas também o nome para OrCAD. O software PSpice, responsável pelos cálculos
matemáticos do simulador continuou o mesmo, mas o layout de desenho mudou-se e o ambiente onde são mostrados
os gráficos (Probe) teve uma mudança com a adição de muitas ferramentas úteis.

A primeira versão do software OrCAD é a versão 9.0, enquanto a última da Microsim foi a 8.0,
confirmando a linhagem do software. Como o simulador da Microsim já era utilizado á vários anos pelos
engenheiros eletricistas e eletrônicos, os antigos usuários tiveram uma certa ”resistência” `a nova versão do produto,
por já estarem acostumados com versão anterior. Pensando nestes fiéis usuários a empresa Cadence lançou na
versão 9.2 a versão 8.0, ou seja, quem gostou da nova ”cara”, utiliza o Capture Cis, enquanto os ´dinossauros´
utilizam o Schematics, onde ambos realizam seus cálculos no PSpice da versão 9.2 e plotam gráficos no Probe
também desta versão. Para instalar o Schematics da versão 8.0 no OrCAD 9.2 basta escolher instalação
personalizada e selecionar o Schematics na lista apresentada. As vantagens da utilização do PSpice da versão 9.2 é a
de conter bibliotecas mais atualizadas e o ambiente Probe conter ferramentas excelentes e indispensáveis para a
captura e utilização dos gráfico simulados.

Abaixo destacamos alguns programas:

CAPTURE: Editor de esquemático e VHDL

LAYOUT PLUS: Editor de Layout

LAYOUT PLUS SMART ROUTE: Roteador

PSPICE AD: PSPICE compilador

PSPICE MODEL EDITOR: Editor de modelos

PSPICE STIMULUS EDITOR: Editor de estímulos

SIMULATE: Simulador
I - EXEMPLO DE CRIAÇÃO DE CIRCUITO

Neste trabalho, o circuito Clipper (recortador) mostrado na Fig.1 será usado para exemplificar os diversos
recursos do Orcad Capture - PSpice A/D.

Figura 01

1 – Criando um novo projeto Pspice

a) A partir do menu Iniciar do Windows, selecionar o folder Orcad Family Release 9.2 e, a seguir, o atalho
Capture;

Figura 02
b) No Orcad Capture abre-se uma tela chamada Session Log.

Figura 03

c) Dentro do Gerenciador de Projeto ( Orcad Capture ) selecione, no menu File, a opção New e, a seguir, a
opção Project;

Figura 04
d) Abre-se a caixa de diálogos New Project;

Figura 05

e) Nas opções da janela New Project selecionar Analog or Mixed A/D;

f) Na sua caixa de texto entrar com o nome do projeto: Clipper;
g) Usar o botão de Browse para selecionar a localização dos arquivos de projeto (no nosso caso, c:\Clipper), e
então, clique OK;

Figura 06
h) De volta à janela New Project teclar OK novamente.

Figura 07

i) Abre-se a caixa de diálogo Create Pspice Project. Selecionar Create a blank project, e então, clique OK.

Figura 08
j) Uma nova página será mostrada no Orcad Capture, denominada SCHEMATIC 1 : PAGE1, e um novo
projeto poderá ser configurado no Gerenciador de Projeto.

Figura 09
2 – Posicionando fontes de tensão

a) Em Orcad Capture chavear para o editor de página Schematic [/ - (SCHEMATIC1 : PAGE 1)];
b) No menu Place escolher Part para acessar a caixa de diálogo Place Part;

Figura 10

c) A fim de adicionar a biblioteca de componentes necessários ao circuito, clicar no botão Add Library, o qual
permite acessar o Browse File.

Figura 11
d) No Browse File selecionar Source.olb e clicar Open (ou Abrir);

Figura 12

e) Na caixa de texto do Place Part digitar VDC (ou então, selecionar VDC através da barra do menu Part List)
e clicar OK;

Figura 13
f) Mover o cursor para a posição correta na página do Schematic e clicar para posicionar o primeiro
componente VDC, conforme estabelecido na Fig.14;
g) Mover o cursor novamente e clicar para posicionar os segundo, terceiro, etc. componentes VDC;
h) Clicar no botão direito do mouse e escolher End Mode para finalizar o posicionamento de componentes;

Figura 14

i) Se for desejado apagar o dispositivo, basta marcá-lo com o mouse e teclar delete Del (co caso acima foi
removido a fonte DC V2);

Figura 15

j) Se for desejado mover o dispositivo, basta marcá-lo com o mouse e arrastá-lo para a posição desejada;
3 – Movendo o texto associado às fontes (ou qualquer outro objeto)

a) Clicar no texto para selecioná-lo, e então, arrastar o texto para outra posição;

Figura 16

4 – Posionando diodos

a) No menu Place selecionar Part para mostrar a caixa de diálogos Place Part;
b) Clicar em Add Library para acessar o Browse File, selecionar a biblioteca Diode.olb e então, clicar Open;
c) Na barra deslizante da caixa Place Part selecionar o diodo D1N3940 e clicar OK;

Figura 17
 d) Pressionar a tecla R (várias vezes se necessário) para rodar o diodo até a orientação correta;
e) Clicar para posicionar o primeiro diodo (D1) e, em seguida, clicar para posiocionar o segundo diodo (D2),
conforme op esquema da Fig.18;
k) Clicar no botão direito do mouse e escolher End Mode para finalizar o posicionamento de componentes
D1N3940;

Figura 18

5 – Posicionando os demais componentes

a) A partir do menu Place → Part, selecionar Part para mostrar a caixa de diálogos Place Part;
b) Clicar no botão Add Library, selecionar Analog.olb e clicar Open;
c) Seguindo os passos anteriores, descritos para os diodos, posicionar os resistores e capacitores,
selecionando-se R e C, respectivamente;

Figura 19 a Figura 19 b
OBS: Em vez de selecionar Place, Part, etc, pode-se posicionar componentes acessando diretamente a palheta
de ferramentas que está presente no lado direito da tela do Gerenciador de Projeto.

PART: insere componente

WIRE: desenha a conexão
BUS: desenha um barramento
JUNCTION: coloca uma junção
BUS ENTRY: conexão com o barramento
NET ALIAS: labels em nós
POWER: alimentação
GROUND: terra
OFF-PAGE CONECTOR: conector <<C
NO CONNECT: indicar que o pino não é conectado.
FIGURAS: figuras geométricas
PLACE TEXT: inserir texto

Figura 20
d) Para posicionar os conectores, clicar no botão Place Off-Page Connector da palheta de ferramentas.

Figura 21

e) A seguir, clicar no botão Add Library, selecionar a biblioteca Capsym.olb e clicar Open;

Figura 22

f) Selecionar o conector OFFPAGELEFT-R e clicar OK;

Figura 23
g) Ajustar os conectores de acordo com a Fig.24. Usar a tecla R para rotação quando necessário;

Figura 24

h) Para posicionar os “terras” clicar no botão Place Ground na palheta de ferramentas e clicar no botão Add
Library. Procurar a pasta PSpice , selecionar a biblioteca Source.olb e clicar Open;

Figura 25

i) Selecionar o componente ground ´0´ e clicar OK.

Figura 26
 j) Ajustar os terras como na Fig.27.

Figura 27

6 – Conectando os componentes

a) Clicar no botão Place Wire na palheta de ferramentas. O cursor muda para a forma de cruz;
b) Clicar no primeiro ponto de conexão (nas extremidades dos dispositivos ou conectores), deslocar o cursor
até o outro ponto da conexão e dar um segundo clique. Repetir o procedimento até completar todas as
conexões. Clicar no botão direito do mouse e selecionar End Wire.

Figura 28
7 – Atribuindo nomes (labels) aos conectores off-page

a) Duplo clique no nome do conector off-page para mostrar a caixa de diálogos Display Properties (no caso da
figura abaixo, na fonte DC que alimenta o circuito);
b) Na caixa de texto Name digitar o novo nome (no caso, Vcc) e clicar OK;

Figura 29

c) Selecionar e realocar o novo nome como desejado (Ver Fig.30).

Figura 30

8 – Atribuindo nome aos componentes

a) Duplo clique no terceiro componente VDC (lembre-se que o segundo foi deletado) para mostrar a folha de
dados – Property Editor – do componente;
 Figura 31

b) Na caixa de texto digitar Vin no campo Part Reference e clicar Apply; Ou então, simplesmente, clicar duas
vezes no label V3 e mudar o seu nome para Vin.
c) Prosseguir renomeando os demais componentes (se houver)

9 – Alterando os valores dos componentes

a) Duplo clique no label do valor de tensão (0Vdc) de V1, para mostrar a caixa de diálogos Display
Properties;

Figura 32
b) Na caixa de texto digitar 5Vdc e clicar OK;
d) Prosseguir alterando os demais valores de componentes (se houver). Ao final, tem-se o esquema mostrado
na Fig.33.
 Figura 33

OBS: Algumas abreviaturas. O uso de unidades (Hz, F, etc) é opcional no SPice

Giga g
Mega Meg
Kilo k
Mili m
Micro u
Nano n
Pico p
Femto f
Farad F
Hertz Hz
Henry H
ohm ohm

10 - Designando nomes (labels) a pontos da rede

a) Clicar no botão Place Net Alias da palheta de ferramentas para mostrar a caixa de diálogos Place Net Alias;

Figura 34

b) Na caixa de texto digitar Mid e clicar OK;

 c) Posicionar o label sobre qualquer segmento de fio que conecta R1, R2, R3, os diodos e o capacitor. Clicar
o botão direito do mouse e selecionar End Mode para finalizar a função Net Alias;

Figura 35

11 – Salvando o projeto

a) A partir do menu File selecionar Save;

b) Saia do PSpice (Capture) selecionando File e Exit;
k) Para entrar novamente no projeto, partir do menu Iniciar do Windows, selecionar o folder Orcad Family
Release 9.2 e, a seguir, o atalho Capture. Acessar File → Open → Project, para abrir a caixa de diálogo
Open Project. Digitar o caminho do diretório onde se encontra o projeto (no nosso caso, em c:\Clipper).
Selecionar o arquivo Clipper.opj. Todas as informações anteriores, e que foram salvas, são recuperadas.

II - EXECUTANDO O PSPICE

1 – Estabelecendo o ponto de polarização (Bias)

a) Acessar o menu Pspice e selecionar a caixa de diálogos New Simulation Profile;

Figura 36
b) Na caixa de texto Name digitar Bias;

Figura 37

c) Na caixa Inherit From selecionar None e clicar em Create. A caixa de diálogos Simulation Settings
aparece;

Figura 38

d) Acessar a ficha Analysis e no menu de Analysis Type selecionar Bias Point;

e) Do menu PSpice selecionar Run. O PSpice simula o circuito e calcula as informações do ponto de
polarização. Aparece a tela de arquivo de saída SCHEMATIC1-Bias – Pspice – A/D, como mostrado na
Fig.41. Se houverem erros de sintaxe até este ponto, o PSpice exibe mensagens de erro ou de advertências
no arquivo de saída.
f) Clicar em OK para aceitar as alternativas da caixa de diálogos do Simulation Settings

Figura 39
Nota: Como dados sobre a forma de onda não são calculados durante a análise de ponto de polarização, não
será visto nenhum gráfico na janela de simulação.

g) Na janela SCHEMATIC1-Bias – Pspice – A/D acessar View Simulation Results e a seguir Output File.

Figura 40

h) Um relatório completo é listado incluindo-se a descrição do circuito, parâmetros do diodo, temperatura,

tensão nos nós, corrente nas fontes, dissipação de potência, etc.
 Figura 41

i) Quando finalizar fechar a janela SCHEMATIC1-Bias – Pspice – A/D. Na tela do Capture, as informações
sobre as tensões DC em pontos do circuito aparecem, como mostrado na Fig.42.

Figura 42
2 – Análise de varredura DC

a) A partir do menu PSpice escolher New Simulation Profile. Aparece uma nova caixa de diálogos New
Simulation;

Figura 43

b) Na caixa de texto digitar DC Sweep;

c) Na lista de Inherit From selecionar Schematic1 – Bias como arquivo de herança e clicar Create. Aparece a
caixa de diálogos Simulation Settings - DC Sweep, como mostrado na Fig.44;

Figura 44

d) Clicar na ficha Analysis;

e) Na lista Analysis type selecionar DC Sweep e nas caixas de texto entrar com os valores mostrados na Fig.
44.
f) Clicar OK para aceitar os ajustes na caixa Simulation Settings;
g) A partir do menu File selecionar Save;
h) A partir do menu PSpice escolher Run para executar a análise. A janela de prova pode aparecer após a
simulação, como na Fig.45.

Figura 45

i) Na janela de prova SCHEMATIC1 – DC Sweep – Pspice A/D selecionar o menu Trace e clicar em Add
Trace;

Figura 46

j) Na caixa de diálogos Add Traces, selecionar V(IN) e V(Mid) e clicar OK. Aparecem os gráficos de Vin e
Vmid, como na Fig.47.
 Figura 47

k) A fim de mostrar uma curva usando um marcador (marker), a partir da janela Orcad Capture, selecionar no
menu PSpice o item Markers, e daí, clicar no botão Voltage Level;

Figura 48
 l) Na janela: / - SCHEMATIC: PAGE 1. clicar para posicionar o marker na saída Out, como mostrado na
Fig.49.
m) Clicar o lado direito do mouse e selecionar End Mode para finalizar;
n) No menu File selecionar Save;

Figura 49

o) Chavear para a janela SCHEMATIC1 – DC Sweep – Pspice A/D e observar o novo traço referente a tensão
V(Out).

Figura 50

p) Antes de prosseguir, selecionar o menu Pspice, clicar em Markers e escolher Delete All.
III – ANÁLISE TRANSITÓRIA

1 – Adicionando um Estímulo no Domínio do Tempo

a) Clicar no componente de terra abaixo da fonte Vin e, acessando o menu Edit, escolher Cut;
b) Acessando Place Part na palheta de ferramentas, selecionar Add Library e acrescentar a biblioteca
Sourcstm.olb, e daí, VSTIM.

Figura 51

c) Posicionar a fonte conforme mostrado na Fig.52 e alterar o nome do componente para V3. Pressionar o
botão dirteito do mouse e End Mode. Para trazer de volta o terra, acessar o menu Edit e selecionar Paste;

Figura 52

d) A partir do menu File escolher Save;

e) Selecionar o componente VSTIM (ver figura 52);
f) Acessando o menu Edit escolher PSpice Stimulus. A caixa de diálogos New Stimulus aparece;

Figura 53

g) Na caixa de texto de New Stimulus digitar SINE;

h) Clicar em SIN e então OK. A caixa de diálogos SIN Attributes aparece;

Figura 54

i) Nas caixas de texto digitar: Offset Voltage = 0

Amplitude = 10
Frequency = 1kHz

j) Clicar Apply para ver a forma de onda e em seguida OK. A janela Stimulus Editor tem a aparência da
Fig.55;
 Figura 55

k) No menu File do Stimulus Editor selecionar Save. Clicar Yes (ou Sim) para atualizar o esquemático
(Update Schematic);
l) No menu File do Stimulus Editor selecionar Exit; Observe que Implementation passa a ser associado ao
estímulo SINE.

Figura 56
2 – Ajustando e Executando a Análise Transitória

a) No menu PSpice da janela Capture selecionar New Simulation Profile. A caixa de diálogos New
Simulation aparece;

Figura 57

b) Na caixa de texto digitar Transient em Name;

c) Acessar a lista de Inherit From, selecionar Schematic-DC Sweep e clicar Create. Abre-se a caixa de
diálogos Simulation Sttings – Transient;

Figura 58

d) Acessar a ficha Analysis, selecionar Time Domain (Transient) e entrar com os ajustes:

TSTOP = 2ms
Start saving data after = 20ns

conforme a Fig.58.

e) Clicar OK para fechar a caixa de diálogos Simulation Sttings;

f) A partir do menu PSpice selecionar Run. A simulação é executada e a tela SCHEMATIC1 – Transient –
Pspice A/D se altera.

Figura 59

g) Na tela de Capture aparecem os valores DC no circuito, com o mostrado na Fig.60.

Figura 60
h) No menu Trace da tela SCHEMATIC1 – Transient – Pspice A/D selecionar Add Trace;
i) Na lista de traços selecionar V(IN) e V(OUT). Então, clicar OK para mostrar os traços;

Figura 61

j) No menu Tools da tela SCHEMATIC selecionar Options para mostrar a caixa de diálogos Probe Options;

Figura 62

k) Na moldura Use Symbols clicar em Always, caso não esteja habilitada, e em seguida, OK. O resultado da
simulação tem o aspecto da Fig.63.
 Figura 63

3 – Ajustando e Executando a Análise de Varredura AC

a) Selecionar a fonte DC, ou seja Vin, e pressionar Del para removê-la;

b) Selecionar Place part na palheta de ferramentas;
c) Na caixa de texto Libraries selecionar SOURCE. Na caixa de texto Part list selecionar VAC e clicar OK;

Figura 64
d) Posicionar a fonte AC conforme a Fig.65; Pressionar o botão direito do mouse e End Mode.

Figura 65

e) Duplo clique no componente VAC para acessar a folha de dados Property Editor;
f) Alterar o Reference cell para Vin e ACMAG cell para 1Vac;

Figura 66

g) Clicar em Apply para atualizar as alterações e fechar a folha de dados;

h) Retornar a tela /-(SCHEMATIC1: PAGE1). No menu PSpice da tela Capture escolher New Simulation
Profile;
i) Na caixa de texto Name entrar com AC Sweep e clicar Create. A caixa de diálogos Simulation Settings
aparece;

Figura 67

j) Clicar na caixa Analysis type, selecionar AC Sweep/Noise e entrar com os valores mostrados na Fig 68;
 Figura 68

k) Clicar OK para fechar a caixa de diálogos Simulation Settings;

l) No menu PSpice da tela Capture escolher Run para iniciar a simulação. O Pspice realiza a análise AC;

Figura 69
m) No menu PSpice da tela Capture seguir até Markers, selecionar Advanced e escolher dB Magnitude of
Voltage;

Figura 70

n) Posicionar um marker Vdb na saída Out da rede e outro no ponto Mid, como mostrado na Fig.71.
Pressionar o botão direito do mouse e selecionar End Mode.

Figura 71
o) No menu PSpice da tela Capture selecionar Save para salvar o projeto. Na Fig.72 apresenta-se o resultado
da simulação (na tela SCHEMATIC1-AC Sweep-Pspice AD – [Clipper SCHEMATIC1-AC Sweep.dat
(active)), mostrando a tensão (em dB) nos dois pontos selecionados;

Figura 72

p) Se for desejado, também é possível traçar o diagrama de Bode para cada ponto da rede. No menu PSpice da
tela Capture seguir até Markers, apontar para Advanced e escolher Phase of Voltage;
q) Posicionar o apontador Vphase (Vp) na saída da rede, próximo ao apontador Vdb;

Figura 73

r) Deletar o apontador Vdb em Mid. Salvar o projeto clicado em Save no menu File;
s) Em PSpice clicar em Run para simular o circuito. Na janela de prova aparecem os gráficos de ganho e de
fase, ambos numa mesma escala;

Figura 74

t) Na janela de prova, clicar em VP(Out) para selecionar o traço. A partir do menu Edit do SCHEMATIC1-
AC Sweep ..., escolher Cut;
u) No menu Plot escolher Add Y Axis. No menu Edit escolher Paste. Aparece o diagrama de Body mostrado
na Fig 75.

Figura 75
4 – Ajustando e Executando a Análise Paramétrica

Nesta seção mostra-se o efeito de variar a resistência de entrada (R4) sobre a largura de banda e ganho do
circuito Clipper.

a) Se o programa Capture for fechado, clicar em Open CLIPPER.OPJ para restaurar o projeto. Caso
contrário, prosseguir com os procedimentos abaixo;
b) Duplo clique no valor (1k) do componente R4 para mostrar a caixa de diálogos Display Properties, com o
na Fig.76;

Figura 76

c) Na caixa de texto substituir 1k por {Rval} e clicar OK;

d) Acessar Place part na palheta de ferramentas, teclar em Add libraries e selecionar a biblioteca special.olb;

Figura 77
e) Na janela Place Part selecionar PARAM no Part list e clicar OK;

Figura 78

f) Posicionar o componente PARAM em qualquer local vazio na janela SCHEMATIC; Botão direito do
mouse e End Mode;

Figura 79

g) Duplo clique no componente PARAM para mostrar a folha de dados Property Editor;
 Figura 80

h) Clicar em New Column para acessar a janela Add New Column.

Figura 81

i) Na caixa de texto Name digitar Rval e clicar OK. Isto cria uma nova propriedade para o componente
PARAM;
j) Clicar na célula abaixo da coluna Rval e entrar com 1k como valor inicial do parâmetro de varredura;

Figura 82

k) Enquanto esta célula (Rval) ainda está selecionada clicar em Display. Aparece a janela Display Properties;
 Figura 83

l) No quadro Disply Format selecionar Name and Value e clicar OK;

m) Clicar Apply para atualizar todas as alterações no componente PARAM;
n) Fechar a folha de dados Property Editor; Na Fig.84, PARAMETERS aparece associado a Rval=1k.
o) Remover todos os markers do circuito, deixando somente um marker Vdb na saída, como mostra a Fig. 84;

Figura 84

p) A partir do menu File escolher Save;

q) No menu Pspice do Capture selecionar New Simulation Profile. Aparece a caixa de diálogos New
Simulation;

Figura 85

r) Na caixa de texto digita Parametric;

s) Na lista Inherit From selecionar AC Sweep e clicar Create. A caixa de diálogos Simulation Settings
aparece;
 Figura 86

t) Na ficha Analysis, em Options selecionar Parametric Sweep, entrar com os ajustes mostrados na Fig. 86 e
clicar OK;
u) No menu PSpice escolher Run para iniciar a análise. Executam-se 21 análises, cada uma com diferentes
valores de R1. Após a simulação,aparece a caixa de diálogos Available Sections, listando 21 execuções e o
valor de Rval para cada uma. Você pode selecionar uma ou mais para apresentação;

Figura 87

v) Clicar OK na caixa de diálogos Available Sections. Todas as 21 curvas para Vdb(Out) aparecem na janela
de prova, como mostrado na Fig.88.
 Figura 88

IV – ARQUIVOS GERADOS PELO GERENCIADOR DE PROJETOS

Ao final dos testes, o Gerenciador de Projetos terá criado os arquivos mostrados abaixo. Cada projeto iniciado tem
uma janela independente, permitindo-se o gerenciamento simultâneo de vários projetos na mesma sessão e o
controle, de forma reunida e organizada de todas as informações necessárias a cada projeto, incluindo diretórios de
esquemáticos, páginas esquemáticas, componentes, arquivos VHDL e apresentação de resultados, como valores de
materiais e netlists.

Nestas pastas você encontra o arquivo com o

esquemático. Quando se cria pela primeira vez isso não
é necessário saber, porém quando se abre um arquivo
pré-existente, ele será obtido clicando na ramificações
ao lado. O arquivo PAGE1 é o nosso arquivo.

Alguns diretórios de gerenciamento:

Design Resources: Recursos do Projeto como

esquemáticos e bibliotecas;

Outputs: Arquivos de saída e resultados;

Pspice Resources: Recursos do Pspice como arquivos,

modelos e simulações.
