TERMODINÂMICA APLICADA

Nome: Sophia Souza

9-0002738
Eng. Mecânica – 7º Período

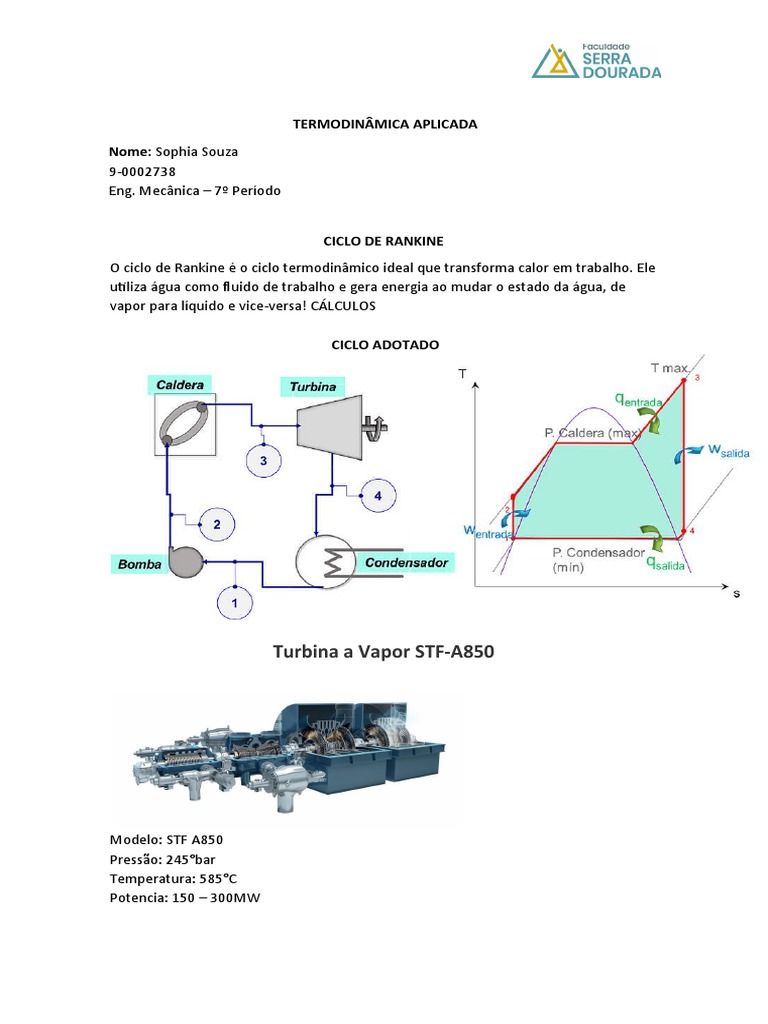

CICLO DE RANKINE
O ciclo de Rankine é o ciclo termodinâmico ideal que transforma calor em trabalho. Ele
utiliza água como fluido de trabalho e gera energia ao mudar o estado da água, de
vapor para líquido e vice-versa! CÁLCULOS

CICLO ADOTADO

Turbina a Vapor STF-A850

Modelo: STF A850

Pressão: 245°bar
Temperatura: 585°C
Potencia: 150 – 300MW
Adotando
T(P1) = 50°C
Velocidade = 50Kg/s
T In. Condensador = 12°C
T Final. Condensador = 15°C

Ponto 1
T = 50°C
P1 = 12,350kPa
Vl1 = 0,001012m³/Kg
h1 = 209,3 KJ/Kg
S1 = 0,7037KJ/KgJ

Ponto 2
S2 = S1 = 0,7037Kj/KgJ
P2 = 24,5MPa ou 24500KPa
h2= 271,90 KJ/Kg

Ponto 3
P3 = 24,5MPa ou 24500KPa
T3 = 585°C
h3 = 3443,91 KJ/Kg
S3 = 6,2330 KJ/KgJ

Ponto 4
P4 = 12,350KPa = 15Kpa
S4 = S3 = 6,2330 KJ/KgJ

S4 = (1-x)Sl + X Sv
6,233 = 0,7548 – 0,7548 + 8,0084 x
6,233 – 0,7548 = 7,2536x
X = 5,478/7,2536
x = 0,7552

h4 = (1-x)hl + x hv
h4 = (1-0,7552)225,91 + 0,7552*2599,06
h4 = 2018,12 KJ/Kg

Trabalho – Bomba:
Wbomba= V1.(P2-P1)
Wbomba= 0,001012*(24500-12,350)
Wbomba= 24,78*50kg/s
Wbomba = 1239,07KW ou 1,23MW
Trabalho - Turbina:
Wturbina= h3 – h4
Wturbina= 3443,91 – 2018,12
Wturbina= 1425,79 * 50kg/s
Wturbina= 71289,5KW ou 71,28MW

Trabalho – Liquido:
Wliq= Wturbina – Wbomba
Wliq= 71,28 – 1,23
Wliq= 70,05MW

Vapor no Trocador:
Ql= h4 – h1
Ql= 2018,12 * 209,3
Ql= 422,39 * 50kg/s
Ql= 21119,5KW ou 21,11MW

Massa de água no trocador:

Q= m . Cp . ∆T
21,11 = m . 4,18 . 3
m = 1,68Kg/s

Vapor da Caldeira:
Qh= h3 - h2
Qh= 3443,91 – 271,90/kg
Qh= 3172,01*50Kg/s
Qh=158600,5KW ou 158,60MW

Eficiência do ciclo:
Eficiência= Qh/Wturb
Eficiência= 158,60 / 71,28
Eficiência = 2,22MW

COMPONENTES

BOMBA:
Bomba Monoestágio Thebe Th-16 3 Cv Monofásica 110v/220v
- Potência: 3 CV;
- Tensão: 110V/220V;
- Sucção (Entrada): 1.1/2 pol. (BSP);
- Recalque (Saída): 1 pol. (BSP);
- Vazão máxima: 18,4 m³/h para 8 mca;
- Vazão mínima: 2 m³/h para 46 mca;
- Motor: Thebe (IP23);
- Rotação: 3.500 rpm (2 Pólos);
- Carcaça: Ferro fundido;
- Rotor: Termoplástico (Fechado);
- Eixo:
- Temperatura máxima permitida: 40°C.

Caldeira
Caldeira Gerador de Vapor 25L Sem Resistência Westman

Capacidade da Caldeira 25 L
Potência da Caldeira 9KW+9KW
Potência da Bomba 0,7 HP
Pressão de operação do
6 BAR
vapor
400V+N-
Voltagem
50Hz

Condensador:
Condensador Industrial Em Aço Carbono De 1/2 pol a 4 pol
Carcaça em aço carbono: roscas de ½” – ¾” – 1” – 1 1/4” – 1 1/2” – 2”. Flangeado de 2 1/2”
– 3” – 4”
