Aula 02

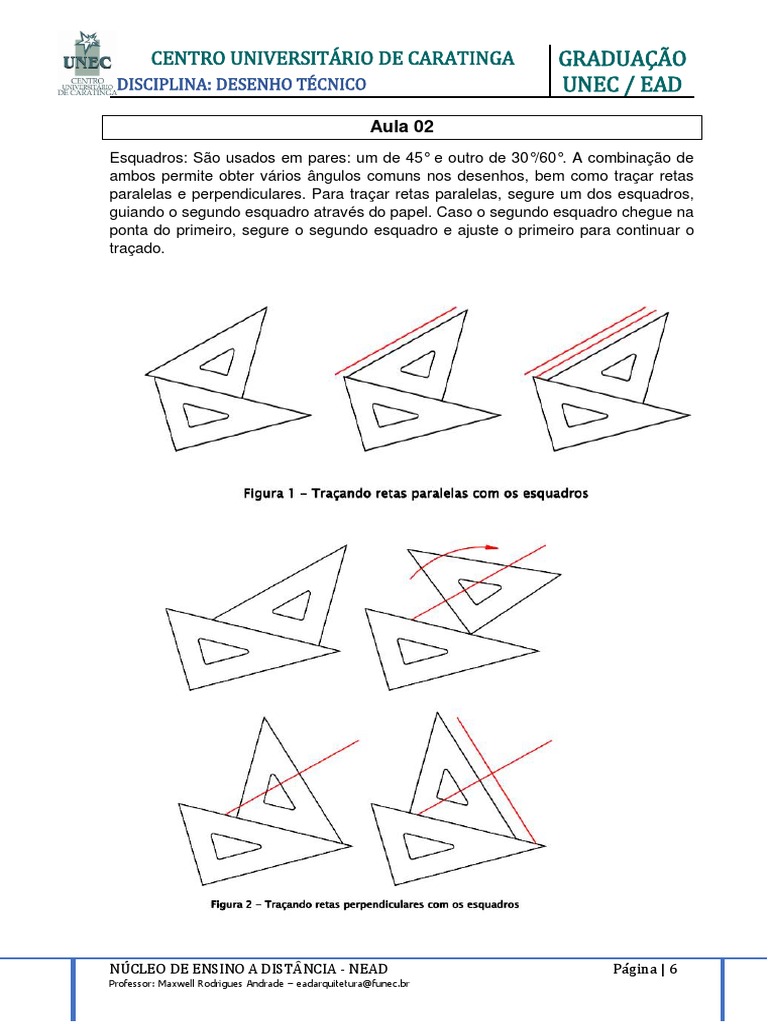

Esquadros: São usados em pares: um de 45° e outro de 30°/60°. A combinação de
ambos permite obter vários ângulos comuns nos desenhos, bem como traçar retas
paralelas e perpendiculares. Para traçar retas paralelas, segure um dos esquadros,
guiando o segundo esquadro através do papel. Caso o segundo esquadro chegue na
ponta do primeiro, segure o segundo esquadro e ajuste o primeiro para continuar o
traçado.

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 6

Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
 CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
DISCIPLINA: DESENHO TÉCNICO UNEC / EAD
Os esquadros são vendidos em pares por apoio para o outro no traçado de linhas pa-
ralelas e perpendiculares quando usados em conjunto com a régua T ou a régua para-
lela, formação de diversos outros ângulos

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 7

Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
 CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
DISCIPLINA: DESENHO TÉCNICO UNEC / EAD
2. FORMATO

É a dimensão do papel. Os formatos de papel para execução de desenhos técnicos

são padronizados. A série mais usada de formatos é originária da Alemanha e co-
nhecida como: série DIN - A (Deutsch Industrien Normen - A), cuja base é o formato
A0 (A zero), constituído por um retângulo de 841 mm x 1189 mm = 1 m², aproximada-
mente. Mediante uma sucessão de cortes, dividindo em duas partes iguais os forma-
tos, a partir do A0 obtém-se os tamanhos menores da série.

Observe o desenho abaixo que as folhas maiores A0, A1 e A2, possuem ainda uma
“orelha” na lateral esquerda da folha. Esse é um procedimento a ser adotado caso as
folhas venham a ser furadas para arquivamento. Não fosse essa “orelha”, a folha seria
completamente inserida nos “parafusos” da pasta de arquivo, o que impediria a aber-
tura da mesma.

NÚCLEO DE ENSINO A DISTÂNCIA - NEAD Página | 8

Professor: Maxwell Rodrigues Andrade – eadarquitetura@funec.br
 CENTRO UNIVERSITÁRIO DE CARATINGA GRADUAÇÃO
DISCIPLINA: DESENHO TÉCNICO UNEC / EAD

Carimbo ou Legenda do Projeto.

a - Nome do escritório, Companhia etc;

b - Título do projeto;
c - Nome do arquiteto ou engenheiro;
d - Nome do desenhista e data;
e - Escalas;
f - Número de folhas e número da folha;
g - Assinatura do responsável técnico pelo projeto e execução da obra;
h - Nome e assinatura do cliente;
i - Local para nomenclatura necessária ao arquivamento do desenho;
j - Conteúdo da prancha.
