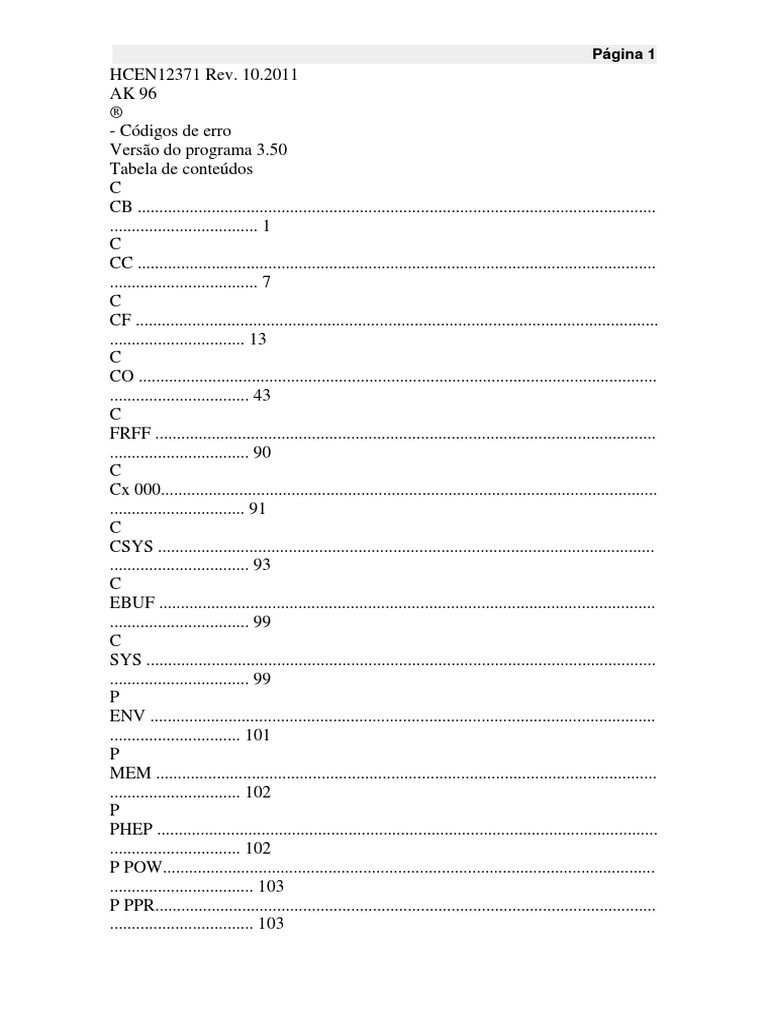

Página 1

Página 1
HCEN12371 Rev. 10.2011

AK 96
®
- Códigos de erro
Versão do programa 3.50
Tabela de conteúdos
C
CB .......................................................................................................................
.................................. 1
C
CC .......................................................................................................................
.................................. 7
C
CF ........................................................................................................................
............................... 13
C
CO .......................................................................................................................
................................ 43
C
FRFF ...................................................................................................................
................................ 90
C
Cx 000..................................................................................................................
............................... 91
C
CSYS ..................................................................................................................
................................ 93
C
EBUF ..................................................................................................................
................................ 99
C
SYS .....................................................................................................................
................................ 99
P
ENV ....................................................................................................................
.............................. 101
P
MEM ...................................................................................................................
.............................. 102
P
PHEP ...................................................................................................................
.............................. 102
P POW.................................................................................................................
................................. 103
P PPR...................................................................................................................
................................. 103
P
PSYS ...................................................................................................................
.............................. 104
P
PREC ..................................................................................................................
............................... 105
P
ATPR ..................................................................................................................
.............................. 106
P
SDT .....................................................................................................................
.............................. 108
W
WAD ...................................................................................................................
............................ 113
W
WPR ....................................................................................................................
............................ 113
WSYS
W .........................................................................................................................
..................... 114
? UDEF ...............................................................................................................
.................................. 115
Esta lista de códigos de erro é destinado a ser utilizado em conjunto com AK
96, versão 3.50 do programa
Página 2
AK 96
®
- Arrays
HCEN12371 Rev. 10.2011
Sobre ... Arrays
Uma matriz é um bloco definido de memória do computador. É constituída
de elementos, e o número de
elementos determinam o tamanho da matriz. Os elementos são acessados por
seus números de índice. o
número de índice é colocado entre parênteses após o nome da matriz, por
exemplo, ArrayName (99). esta matriz
é composto por 100 elementos (0-99):
No AK 96, todas as variáveis de interesse são colocados em matrizes. Os
nomes referem-se a matriz do tipo
das variáveis armazenadas na arrary. Um exemplo: as lojas FRI-matriz
variáveis do fluido
ao controle.
A chave para as variáveis:
ex. FRI (FI_DEGASS $ PRESS)
F é a fonte nome TRACO
R é RAM
I é o tipo da variável, neste caso, um número inteiro
(FI_DEGASS $ PRESS) é o índice na matriz FRI
Nomes Fonte TRACO
B: Sangue
F: Fluido
O: Operador de
C: Comum
página 3
HCEN12371 Rev. 10.2011
AK 96
®
- Arrays
O AK 96
®
Arrays
page 5
HCEN12371 Rev. 10.2011
AK 96
®
- Códigos de erro
1 (115)
C CB 003, pressão venosa

C CB 003 000
CASO DE ERRO
erro transitório
Descrição geral das condições de ocorrência:
- Erro de software interno
C CB 006, Bomba de sangue do controle

C CB 006 000
CASO DE ERRO
erro transitório
C CB 006 001
Erro durante a INSCREVE LOAD / LEIA
Erro incondicional, bomba de sangue não disponível
- O temporizador de bomba de sangue não está funcionando corretamente.
Descrição técnica de condições para a ocorrência:
A mensagem de erro temporizador 9513 voltou (s) -.
Algumas possíveis explicações porque o erro ocorreu:
- O temporizador IC 34 na placa do controlador controle está quebrado.
C CB 006 002
Erro durante conjunto discreto PORT
C CB 007, Arte e Ven braçadeira de controle

C CB 007 000
CASO DE ERRO
erro transitório
- Códigos de erro
HCEN12371 Rev. 10.2011
page 6
C CB 008, Volume de Sangue
C CB 008 000
CASO DE ERRO
erro transitório
C CB 008 001
C CB 008 002
Bombear sangue TACHO ERROR
- O tacho bombear o sangue valor de contagem-up está incorreta
- Tacho contam-se o valor está fora do limite (<0 ou> 20000)
- O temporizador IC 34 na placa do controlador controle é quebrado
HCEN12371 Rev. 10.2011
AK 96
®
- Códigos de erro
3 (115)
page 7
C CB 009, o fluxo de sangue
C CB 009 000
CASO DE ERRO
erro transitório
C CB 009 001
C CB 009 002
DELTA erro tempo
- Erro de tempo.
- O tempo entre as duas medições de vazão última sangue estava fora
do intervalo.
- Erro de software interno.
C CB 009 003
NÚMERO DE TACHO pulsos ERROR
O número de impulsos do taquímetro bombear o sangue contados está
incorreto.
0 ou mais de 10000 impulsos do taquímetro foram contados desde
a última vez que o fluxo sanguíneo foi medido
- Sem ligação entre tacho e BM placa I / O
- Erro de bombear o sangue (bomba de sangue parado)
C CB 009 004
MEDIDA DE SANGUE DE FLUXO fora dos limites
- O fluxo arterial medida diferiu muito do sangue
fluir valor definido.
- BRI (BI_BloodFlActSet) - BRI (BI_BloodFl) <-600 ou
BRI (BI_BloodFlActSet) - BRI (BI_BloodFl)> 600
4 (115)
AK 96
- Códigos de erro
HCEN12371 Rev. 10.2011
- A unidade de bomba de sangue é quebrada
- O conselho BM I / O está quebrado (Q1-Q4 e componentes)
C CB 010, Bomba de heparina
C CB 010 000
CASO DE ERRO
erro transitório
C CB 010 001
Erro condicional, confirmar por zero-set fluxo de heparina
- O temporizador da bomba de heparina não está funcionando corretamente
C CB 010 002
Avaliado e medido HEPARINA VOL. também diferem
MUITO
Erro condicional, confirmar por zero-set fluxo de heparina
Descrição geral das condições de ocorrência
- O volume de heparina acumulada medida diferem mais de 2 ml
do volume acumulado estimado.
- BRI (BI_MeasVol) -BRI (BI_EstAcc) <= - 2 ou
(BRI (BI_MeasVol) -BRI (BI_EstAcc)> = 2
- O codificador bomba de heparina é quebrado
- A correia da bomba de heparina é quebrado
- Má ligação entre o encoder bomba de heparina e BM placa I / O
- IC 5 na BM I / O prancha quebrada
- IC 48 na placa da CPU protectora quebrada
- IC 29 ou IC 34 a bordo motorista controle quebrado
C CB 010 003
Avaliado e medido HEPARINA BOLUS VOL. DIFERENÇAS
DEMAIS
Erro condicional, confirmar, definindo o volume bolus e fluxo de heparina
taxa de zero.
Descrição geral das condições de ocorrência
- O volume de heparina em bolus avaliado e medido no controle
sistema diferem mais de ± 10%.
HCEN12371 Rev. 10.2011
AK 96
®
- Códigos de erro
5 (115)
C CB 011, volume sistólico

C CB 011 000
CASO DE ERRO
erro transitório
C CB 011 001
C CB 011 002
NÚMERO DE SANGUE DA BOMBA TACHO GRÃOS DE ERRO
- O tacho bombear o sangue valor de contagem-up está incorreta
- Tacho contam-se o valor está fora do limite (<0 ou> 20000)
- O temporizador IC 34 na placa do controlador controle é quebrado
C CB 014, Controle Individual Agulha Tempo
C CB 014 000
CASO DE ERRO
erro transitório
C CB 014 001
ARTERIAL FASE tempo fora de limites de erro
C CB 014 002
VENOSA FASE tempo fora de limites de erro.
C CB 015, Auto Rinse Voltar

C CB 015 000
CASO DE ERRO
erro transitório
6 (115)
AK 96
®
- Códigos de erro
HCEN12371 Rev. 10.2011
C CB 016, Auto Priming

C CB 016 000
CASO DE ERRO
erro transitório
C CB 017, medidor da pressão sanguínea

C CB 017 000
CASO DE ERRO
erro transitório
C CB 017 001
Erro recebido DE BPM
erro incondicional
HCEN12371 Rev. 10.2011
AK 96
- Códigos de erro
7 (115)
C CC 002, Armazenamento variável predefinida

C CC 002 000
CASO DE ERRO
erro transitório
C CC 002 001
Padrão predefinido ERROR
- As novas variáveis não poderia ser ajustado para valores padrão depois de
um mudança de programa
C CC 002 002
PRESET erro de checksum VARIÁVEL (INIT)
-A Soma de verificação variável predefinido estava incorreta durante init
(start-up)
Estágio. Faça um padrão predefinido.
- Broken seguro-RAM (bateria-RAM)
C CC 002 003
PRESET erro de cálculo VARIÁVEL
- Durante o arranque foi detectado que as variáveis predefinidas precisa ser
recalculada.
Faça um padrão predefinido, ou usar preset externo para represet o
máquina
- EL (EEL_PrsMustCalculate) = true
- A fase de gravação programada foi abortada (preset externo)
- A fase de cálculo pré-definido foi abortada (preset externo)
C CC 002 006
PRESET erro de checksum VARIÁVEL
-A Soma de verificação variável predefinido estava incorreto após a fase de
inicialização. Se CCC 002 002 ocorreu durante a inicialização, então C CC
002 006 também irá ocorrer, na sequência de inicialização.
8 (115)
AK 96
- Códigos de erro
HCEN12371 Rev. 10.2011
C CC 004, MM95 A / D Conversão

C CC 004 000
CASO DE ERRO
erro transitório
C CC 004 001
SET ERRO porta discreta
C CC 004 002
MM95 A / D CONVERTER BUFFER POINTER ERROR
- A função / conversor D interrupção MM95 A coloca os dados em um buffer
e incrementa um ponteiro de entrada. A função MM95 conversor A / D
obtém dados a partir desse buffer e incrementa um ponteiro de saída. Um
destes ponteiros tinha um valor incorreto.
- O IC21 temporizador na placa CPU controle é quebrado
- Erro de RAM
C CC 004 003
MM95 A / D CONVERTER DESVIO DE ERRO
- O valor zero de tensão era fora dos limites
- Conversor A / D IC 9 na MM placa I / O é quebrado
- Sem ligação entre MM / S pensão e pensão CPU controle
(CADFQ sinal)
C CC 004 004
MM95 A / D conversor de referência ERROR
- O valor da tensão de referência estava fora dos limites
- Conversor A / D IC 9 na MM placa I / O é uncalibrated
- Conversor A / D IC 9 na MM placa I / O é quebrado
- Sem ligação entre MM / S pensão e pensão CPU controle
(CADFQ sinal)
C CC 004 005
MM95 TIMER ERROR
- O temporizador MM95 não está funcionando corretamente.
HCEN12371 Rev. 10.2011
AK 96
- Códigos de erro
9 (115)
- O temporizador IC 21 na placa de controle CPU está quebrado.
C CC 005, Analog Connection Verifique

C CC 005 000
CASO DE ERRO
erro transitório
C CC 005 001
SET ERRO porta discreta
C CC 006, Board monitor de temperatura
CC 006 000
CASO DE ERRO
erro transitório
CC 006 001
Monitorar a temperatura muito alta.
A temperatura no interior do monitor é acima de 60 graus C
BRI (BI_MonitorTemp)> 60 graus C
- O ventilador parou
- Filtro de ar sujo
C CC 007, recuperação de dados

C CC 007 000
CASO DE ERRO
erro transitório
C CC 008, transdutor Parâmetro Init

C CC 008 001
PARÂMETROS erro de leitura do UF CELL
- Ocorreu um erro durante a leitura de parâmetros do transdutor durante a
inicialização
(comece).
- Sem ligação entre a placa de celular e controle de motorista UF (P402).
- Incorreta ID do transdutor. Atualização ID transdutor (varredura I2C).
- EEPROM célula UF quebrado
- Erro de bus de série na placa de controle CPU, ou I / problema SIMM O
(115)
- Códigos de erro
HCEN12371 Rev. 10.2011
C CC 008 100
PARÂMETROS erro de leitura do REG. TEMP.
inicialização comece).
- Sem ligação entre a placa de transdutor e FM placa I / O
- Sem ligação entre FM I / O pensão e pensão motorista controle
- Placa de transdutor montado em posição incorreta na FM placa I / O
- EEPROM no bordo do transdutor é quebrado
(P310)
- Transdutor não calibrada. calibrar transdutor
- Broken bordo FM I / O
C CC 008 101
PARÂMETROS erro de leitura do REG. TEMP. (CALOR)
inicialização(comece).
- Consulte a erro descrição para C CC 008 100
C CC 008 102
PARÂMETROS erro de leitura do DEGASS PRESSÃO
C CC 008 103
Parâmetros de erro de leitura para ALTA PRESSÃO
GUARDA
C CC 008 104
Parâmetros de leitura de erro para COND um temp.
inicialização (comece).
- Sem ligação entre o transdutor e MM95 I / O
HCEN12371 Rev. 10.2011
- Códigos de erro
11 (115)
- Uma ligação incorrecta entre o transdutor e MM95 I / O
- Sem ligação entre a MM95 I / O ea placa CPU controle
(P310)
- Broken bordo MM95 I / O
C CC 008 105
Parâmetros de leitura de erro para COND um temp. (CALOR)
inicialização
(comece).
C CC 008 106
Parâmetros de erro de leitura para COND A
inicialização
(comece).
C CC 008 107
Parâmetros de erro de leitura para COND B TEMP.
C CC 008 108
Parâmetros de erro de leitura para COND B TEMP. (CALOR)
C CC 008 109
Parâmetros de erro de leitura para COND B
C CC 008 110
Parâmetros de erro de leitura para MM95 A / D REF
12 (115)
- Códigos de erro
HCEN12371 Rev. 10.2011
- Sem ligação entre a MM95 I / O ea placa CPU controle
(P310)
- Broken bordo MM95 I / O
C CC 008 111
Parâmetros de erro de leitura para a pressão venosa
- Sem ligação entre a placa de transdutor e BM placa I / O
- Sem ligação entre a BM I / O pensão e pensão motorista controle
- Placa de transdutor montado em posição incorreta na BM placa I / O
(P310)
- Broken bordo BM I / O
C CC 010, conversão A / D
C CC 010 000
CASO DE ERRO
erro transitório
C CC 010 001
A / D CONVERTER BUFFER POINTER ERROR
- Os dados não foram lidos a partir do conversor A / D (IC 20) no controle
placa de motorista.
- A função de conversor A / D interrupção deve ter armazenado A / D
Conversor de dados em um buffer e deve ter alterado o valor da
adInPtr para um valor que não é o mesmo que adOutPtr. O A / D
rotina de interrupção conversor não tinha executado.
Algumas possíveis explicações por que o erro ocorreu
- O conversor A / D de IC 20 no condutor de controlo é quebrado
- O PAL IC 28 na placa CPU controle é quebrado
- O inversor IC 4 na placa de controlador de controle é quebrado
- O controlador de interrupção IC 52 na placa de controle CPU está quebrado
(NE: a CPU IC 10 na placa CPU controle é quebrado)
HCEN12371 Rev. 10.2011
- Códigos de erro
13 (115)
C CC 010 002
AK 96 A / D CONVERTER DESVIO DE ERRO
- O valor zero de tensão era fora dos limites
- Conversor A / D IC 20 a bordo motorista controle é quebrado
C CC 010 003
AK 96 A / D conversor de referência ERROR
- O valor da tensão de referência estava fora dos limites
- Conversor A / D IC 20 a bordo motorista controle é uncalibrated
- Conversor A / D IC 20 a bordo motorista controle é quebrado
C CC 010 004
AK 96 AD referência de tensão INIT ERROR
- O valor de referência do conversor CA CPU / D estava corrompida
- Este erro vai aparecer na primeira partida com o novo seguro-RAM. Calibrar
Conversor A / D e reinicie AK 96.
C CF 031 001
BICART TITULAR PRESET ERROR
Titular BiCart é preset "Não Inst" e deve ser detectado como fechado
mas é detectado aberto.
Verifique predefinido para o titular BiCart
C CF 001, Válvula de Entrada

C CF 001 000
CASO DE ERRO
erro transitório
C CF 002, a Valve direto

C CF 002 000
CASO DE ERRO
erro transitório
14 (115)
- Códigos de erro
HCEN12371 Rev. 10.2011
C CF 003, desinfecção / Válvulas Lavar
C CF 003 000
CASO DE ERRO
erro transitório
HCEN12371 Rev. 10.2011
- Códigos de erro
15 (115)
C CF 004, Taration Válvula

C CF 004 000
CASO DE ERRO
erro transitório
C CF 005, sensor conector Dia

C CF 005 001
ERROR DIA CONNECTOR sensores em SAGS TEST
(SENSORES DE TESTE)
- Sensores de conectores Dia não estão funcionando corretamente.
- Durante o dia sensores conector testar o operador foi convidado a
remover ou anexar os conectores para o bloco de bypass de segurança 3
vezes. Após a confirmação do operador sobre o retirar ou colocar
os conectores de diâmetro, não há confirmação sobre isso a partir do conector
dia sensores havia chegado.
- IC 28 bordo K16646 pode ser quebrado.
- Os sensores de conectores dia mecânicas podem ser encravada.
C CF 006, transdutor Guarda Alta Pressão

C CF, 006 000
CASO DE ERRO
erro transitório
C CFD 006 001
ALTA PRESSÃO DURANTE SAGS TEST
Erro incondicional, bomba de sangue disponível
- Alta pressão no monitor durante o teste SAGS. Fluxo principal através
RIVA.
- FRI (FI_HPGPr)> 450mmHg por mais de 5 segundos
- RIVA incapaz de abrir
- Obstrução caminho Fluid
- HPG quebrado / uncalibrated
C CFF 006 002

ALTA PRESSÃO DURANTE função de verificação
- Alta pressão no monitor durante o teste de funcionamento
- FRI (FI_HPGPr)> 450mmHg por mais de 1,5 segundos
16 (115)
- Códigos de erro
HCEN12371 Rev. 10.2011
- Obstrução caminho Fluid
- HPG quebrado / uncalibrated
C CFF 006 003

PRESSÃO DESGASEIFICAÇÃO INSTÁVEL
- Pressão de desgaseificação instável durante a verificação de função. o
desgaseificação pressão foi medido duas vezes com um intervalo de 15
segundos. A diferença entre as duas medições foi mais
de 20 mmHg
- OldDegassPr - FRI (FI_DegassPr)) <-20mmHg
- OldDegassPr - FRI (FI_DegassPr))> 20 mmHg
- Fuga em cima da câmara de desgaseificação. Verifique o anel de vedação
- Instável / transdutor desgaseificação quebrado
- Vazamento RIVA
C CFF 006 004
TOO grande diferença entre HPG E DEGASS
PRESSÃO
- A diferença entre HPG e pressão desgaseificação foi
muito grande durante o check função do transdutor de desgaseificação.
- FRI (FI_HPGPr) - FRI (FI_DegassPr) <-30mmHg ou
- FRI (FI_HPGPr) - FRI (FI_DegassPr)> 10mmHg
- Não calibrada / transdutor de pressão desgaseificação quebrado
HCEN12371 Rev. 10.2011
- Códigos de erro
17 (115)
C CF 007, Aquecedor Ativar

C CF 007 000
CASO DE ERRO
erro transitório
C CF 007 001
AQUECEDOR DESLIGA ERROR
C CF 007 002
AQUECEDOR LIGAR ERROR
C CFD 008, Aquecedor Regulator, modo de desinfecção / Rinse

C CFD 008 000
CASO DE ERRO
erro transitório
C CFF 008, Aquecedor Regulador, verificar o funcionamento
C CFF 008 000
CASO DE ERRO
erro transitório
C CFM 008, Regulador Heater

C CFM 008 000
CASO DE ERRO
erro transitório
C CFM 008 001

FALHA DE INICIAR O AQUECEDOR TIMER
- O temporizador do aquecedor não está funcionando corretamente.
C CFM 008 002

Falha ao carregar AQUECEDOR TIMER
18 (115)
- Códigos de erro
HCEN12371 Rev. 10.2011
- O temporizador do aquecedor não está funcionando corretamente.
C CFM 008 006

AQUECEDOR EFICIÊNCIA DE VERIFICAÇÃO DE ERRO
C CFM 008 007
REGULADOR TEMP SUPERVISÃO DE ERRO
- Regulador da temperatura difere muito temporário. na condutividade
célula A.
- FRI (FI_RegTemp) <2 graus C eFRI (FI_MM90CondTempA)> 10 graus C
(para mais de 4 segundos)
- Sem ligação entre a temperatura regulador. bordo e FM placa I / O
- Temperatura regulador quebrado. transdutor
C CFS 008, Aquecedor Regulator, Modo de Serviço

C CFS 008 000
CASO DE ERRO
erro transitório
C CFT 008, Aquecedor Regulator, Modo de Tratamento

C CFT 008 000
CASO DE ERRO
erro transitório
C CFD 009, Fluxo de bomba Regulador, modo de desinfecção

C CFD 009 000
CASO DE ERRO
erro transitório
EN12371 Rev. 10.2011
- Códigos de erro
19 (115)
C CFF 009, Fluxo de bomba Regulador, verificar o funcionamento

C CFF 009 000
CASO DE ERRO
erro transitório
C CFF 009 001
O fluxo da bomba de erro actual
- Corrente da bomba de fluxo muito baixa
- FRI (FI_FlowPumpCurrent) <50 mA
- Ar na bomba de fluxo
- Bomba de fluxo quebrado / desconectadas
- A bomba de fluxo é desacoplada. FRL (F_FlowPumpDecoupl) = true
(A bomba de fluxo não poderia seguir a rotação do motor da bomba de fluxo.
A acoplamento magnético desligada a bomba do motor. o
bomba pode estar sujo ou o caminho do fluxo pode ser bloqueado).
- Broken bordo condutor de controlo (IC24, L2, Q1 e componentes)
- Broken placa de controle CPU (IC32) (NE: Broken CPU controle
placa, IC10)
C CFF 009 002

ERROR DEGASS pressão de controle
- A bomba de fluxo não poderia criar a pressão de desgaseificação preset
- FRI (FI_DegassPr) + EI (EEI_DegassPr) <-60mmHg
Ou FRI (FI_DegassPr) + EI (EEI_DegassPr)> 60mmHg
- Vazamento DRVA
- Bomba de Fluxo / motor quebrado
- A pressão de desgaseificação predefinido é demasiado baixo
- O transdutor de pressão de desgaseificação é quebrado
- Broken bordo condutor de controlo (IC24, L2, Q1 e componentes)
- Broken placa de controle CPU (IC32) (NE: Broken CPU controle
placa, IC10)
20 (115)
- Códigos de erro
HCEN12371 Rev. 10.2011
C CFM 009, Fluxo de bomba Regulador

C CFM 009 000
CASO DE ERRO
erro transitório
C CFM 009 001
- Corrente da bomba de fluxo muito alta
- FRI (FI_FlowPumpCurren)> 1500mA
- Motor da bomba quebrado
- Controle quebrado placa de driver (R10, R11, R13, C20)
- Broken sistema de controle de placa de motorista A / D (IC17, IC18, IC20 e
componentes)
C CFS 009, Fluxo de bomba Regulador, Modo de Serviço

C CFS 009 000
CASO DE ERRO
erro transitório
C CFS 009 001

- Corrente da bomba de fluxo muito baixa
Algumas Possíveis explicações Porque o Erro ocorreu:
- Ar na bomba de Fluxo
- Bomba de Fluxo Quebrado / desconectadas
-. Uma bomba de Fluxo E desacoplada FRL (F_FlowPumpDecoupl) = true
(A bomba de Fluxo NÃO poderia Seguir a Rotação fazer o motor da bomba
de Fluxo. A
acoplamento magnético desligada a bomba do motor. o
bomba PODE Estar sujo OU O Caminho do Fluxo PODE Ser bloqueado).
- Broken bordo Condutor de Controlo (IC24, L2, Q1 e Componentes)
- Broken placa de Controle CPU (IC32) (NE: Broken Controle CPU
placa, IC10)
C CFS 009 002

ERROR DEGASS pressao de Controle
Erro incondicional, bomba de sangue available
Descrição Geral das condições de Ocorrência:
- Uma bomba de Fluxo NÃO poderia CRIAR uma pressao de desgaseificação
preset
Descrição Técnica de condições Pará um Ocorrência:
- FRI (FI_DegassPr)> - (EI (EEI_DegassPr) -60) mmHg
HCEN12371 Rev. 10.2011
- Códigos de Erro
21 (115)
Versão do Programa 3.50
- Vazamento DRVA
- Bomba de Fluxo / Quebrado motora
- A pressao de desgaseificação predefinido E Demasiado Baixo
- O Transdutor de pressao de desgaseificação E Quebrado
placa, IC10)
C CFS 009 004

Fluxo Instável principais
- Fluxo principais Instável Durante a Calibração de Células UF
- O Fluxo principais TEM SIDO limite exterior (+/- 5 mL / min)
- Quebrado Célula UF
- Vazamento No Caminho de fluido
- AR Nenhuma Caminho do fluido
de Fluxo. A acoplamento magnético desligada a bomba do motor. o
placa, IC10)
C CFT 009, Fluxo de bomba Regulador, Modo de Tratamento

C CFT 009 000
CASO DE ERRO
Erro Transitorio
- Interno Erro de software
C CFT 009 001

ERROR DEGASS pressao de Controle
- Uma bomba de Fluxo NÃO poderia CRIAR uma pressao de desgaseificação
preset
- FRI (FI_DegassPr)> - (EI (EEI_DegassPr) -60) mmHg
- Vazamento DRVA
- Bomba de Fluxo / Quebrado motora
- A pressao de desgaseificação predefinido E Demasiado Baixo
- O Transdutor de pressao de desgaseificação E Quebrado
placa, IC10)
C CFT 009 002

O Fluxo da bomba de Erro real
22 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- Corrente da bomba de Fluxo Muito baixa
- Ar na bomba de Fluxo
- Bomba de Fluxo Quebrado / desconectadas
de Fluxo. A acoplamento magnético desligada a bomba do motor. o
placa, IC10)
C CF 010, Supervisão do superaquecimento

C CF 010 000
CASO DE ERRO
Erro Transitorio
C CFD 014, bomba de sucção Regulador, modo de Desinfecção

C CFD 014 000
CASO DE ERRO
Erro Transitorio
C CFF 014, bomba de sucção Regulador, VerificAR o
FUNCIONAMENTO
C CFF 014 000
CASO DE ERRO
Erro Transitorio
HCEN12371 Rev. 10.2011
- Códigos de Erro
23 (115)
C CFM 014, Bomba de sucção Regulador

C CFM 014 000
CASO DE ERRO
Erro Transitorio
C CFM 014 001

Sucção da bomba de Erro real
- Corrente da bomba de sucção Muito Alta
FRI (FI_SucPumpCurrent)> 1500mA
- Quebrado Motor da bomba
- Controle Quebrado placa de driver (R14, R15, R16, C24)
- Broken Sistema de Controle de placa de motorista A / D (IC17, IC18, IC20 e
Componentes)
C CFS 014, bomba de sucção de Controle, Modo de Serviço

C CFS 014 000
CASO DE ERRO
Erro Transitorio
C CFT 014, bomba de sucção de Controle, Modo de Tratamento

C CFT 014 000
CASO DE ERRO
Erro Transitorio
24 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CFD 018, de Medição da válvula Atual, modo de Desinfecção

C CFD 018 001
CURRENT TEST ERROR, DRVA válvula
- A corrente atraves da válvula DRVA foi medido com
válvula fechada e, em SEGUIDA, com uma Aberta válvula. A Diferença
Atual TEM
NÃO foi grande o Suficiente.
- FRI (FI_ValvesCurrent) - refCurrent <200mA
- Broken / o ímã desconectado na válvula DRVA
- Controle Quebrado placa de motorista (Q4, V3)
- DRVA NÃO ESTÁ Ligado EO preset "Definir Fluxo instalado" Para esta
Definido
"Não instalado".
C CFD 018 009

- A corrente atraves da válvula DRVA foi medido com válvula
fechada e, em SEGUIDA, com uma Aberta válvula. A Diferença Atual E
MUITO grande Descrição Técnica de condições Pará um Ocorrência:
- FRI (FI_ValvesCurrent) - refCurrent> 200mA
- Placa de excitador Controle Quebrado
- DRVA ESTÁ Conectado ea Predefinição "Definir Fluxo instalado" Para esta
Definido
"Instalado".
C CFD 018 010

CURRENT TEST ERROR, CBVA válvula
- A corrente atraves da válvula CBVA foi medido com válvula
fechada e, em SEGUIDA, com uma Aberta válvula. A Diferença Atual Não
Tem SIDO Grande o Suficiente.
- Broken / o ímã desconectado na válvula CBVA.
C CFF 018, de Medição Atual da válvula, VerificAR o
FUNCIONAMENTO
C CFF 018 002
CURRENT TEST ERROR, AIVA válvula
- A corrente atraves da válvula AIVA foi medido com válvula
Tem
SIDO Grande o Suficiente.
- Broken / o ímã desconectado na válvula AIVA
- Controle Quebrado placa de driver (Q2, V2)
C CFF 018 004

Câmara de Bolha (DEAIRATING CÂMARA) ERROR
HCEN12371 Rev. 10.2011
- Códigos de Erro
25 (115)
-. AIVA e REVA Aberto bomba de sucção de fluido e tubos activos
Ligado Ao Desvio Segurança. Baixo Nível na Câmara de Bolhas NÃO E
alcançada Dentro de 90 Segundos.
O Estado do sensor de de Nível indica alto nivel na Câmara
- PRL (P_BubbleTrapHigh) = true
- O AIVA OU REVA NÃO PODE Aberto Sor
- Bóia quebrada na Câmara de Bolhas
- Broken bordo Condutor de Proteção (IC28)
C CFF 018 005

alcançada Dentro de 90 Segundos.
O Estado do sensor de de Nível indica nivel medio na Câmara.
- PRL (P_BubbleTrapHigh) = FALSE
C CFF 018 006

NÃO POSIBLE PARA REGULAR HPG pressao
- Impossível parágrafo regulares HPG parágrafo -100mmHg não AIVA teste
(120 seg.
teste-tempo)
- FRI (FI_HPGPR) NÃO poderia Ser Regulada parágrafo -100mmHg
- Bomba de sucção Quebrado
- Broken placa de Controle CPU (IC4, IC5, Q12 e Componentes)
C CFF 018 007

ERROR corrente de teste, FIVA válvula (1)
- A corrente atraves da válvula FIVA foi medido com válvula
fechada e, em SEGUIDA, com uma Aberta válvula, apesar da UFD SIDO
TEM
preseted NotInst . A Diferença Atual TEM SIDO Grande o Suficiente em
um Fim de detectar that uma válvula ESTÁ Instalada FIVA
- FRI (FI_ValvesCurrent) -refCurrent> 200mA e NÃO
EL (EEL_UfdInstalled).
26 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- O UFD foi preseted NotInst em vez de Inst , apesar da
válvula FIVA e consequentemente um UFD ESTÁ instalado
C CFF 018 008

ERROR corrente de teste, FIVA válvula (2)
- A corrente atraves da válvula FIVA foi medido com válvula
fechada e, em SEGUIDA, com uma válvula Aberta, com o UFD
preseted Inst . o
Atual Diferença NÃO foi grande o Suficiente.
- FRI (FI_ValvesCurrent) -refCurrent <200mA e
EL (EEL_UfdInstalled).
- Broken / o ímã desconectado na FIVA válvula.
- Broken bordo Condutor de Controle (Q10, V12).
- O UFD foi preseted Inst em vez de NotInst , apesar Existe
nenhuma válvula FIVA e, consequentemente, Não UFD instalado
C CFF 018 011

CURRENT TEST ERROR, FLVA válvula
- A corrente atraves da válvula FLVA foi medido com válvula
- Broken / o ímã desconectado na FLVA válvula.
C CFT 018, de Medição Atual da válvula, VerificAR o

FUNCIONAMENTO
C CF 018 000
CASO DE ERRO
Erro Transitorio
C CFT 018 001

- A corrente atraves da válvula DRVA foi medido com
válvula fechada e, em SEGUIDA, com uma Aberta válvula. A Diferença
Atual TEM
NÃO foi grande o Suficiente.
- Este código de Erro NÃO E utilizada na Versão 3.00 do Programa E Depois
- Broken / o ímã desconectado na válvula DRVA
- Controle Quebrado placa de motorista (Q4, V3)
C CFT 018 002

CURRENT TEST ERROR, AIVA válvula
- A corrente atraves da válvula AIVA foi medido com válvula
HCEN12371 Rev. 10.2011
- Códigos de Erro
27 (115)
- Broken / o ímã desconectado na válvula AIVA
- Controle Quebrado placa de driver (Q2, V2)
C CFT 018 003

. alcançada Dentro de 90 seg NOTA: Este código de Erro NÃO E USADA
em Programas posteriores À P2.04 version.
- PRL (P_BubbleTrapLow) = APOS FALSOS 90 Segundos
C CFD 020, medidor de Fluxo, modo de Desinfecção

C CFD 020 000
CASO DE ERRO
Erro Transitorio
C CFF 020, medidor de Fluxo, VerificAR o FUNCIONAMENTO

C CFF 020 000
CASO DE ERRO
Erro Transitorio
C CFM 020, Medidor de Vazão

C CFM 020 000
CASO DE ERRO
Erro Transitorio
C CFM 020 002
UF TIMER ERROR
- O TEMPORIZADOR UF NÃO ESTÁ FUNCIONANDO corretamente.
Uma Mensagem de Erro TEMPORIZADOR voltou 9513 (s) -.
- Códigos de Erro
HCEN12371 Rev. 10.2011
- O TEMPORIZADOR IC 34 na placa do controlador Controle ESTÁ
Quebrado.
C CFM 020 003

VFC CANAL 1 PULSE contador de overflow
- O contador de pulsos PARA O canal VFC 1 TEM contado Ate O Seu
Máximo.valor
- A VFC, (Tensão parágrafo Frequência) IC 14 a bordo motorista Controle, uo
Algum Componente em torno DELE, Esta Quebrado.
C CFM 020 004

VFC canal 2 PULSE contador de overflow
- O contador de pulsos PARA O canal VFC 2 TEM contado Ate O Seu
Máximo.
valor
Algum Componente em torno DELE E quebrada
C CFM 020 005

UF TIMER ERROR
- O TEMPORIZADOR UF NÃO ESTÁ FUNCIONANDO corretamente.
Quebrado.
C CFM 020 006
VFC CANAL 1 REFERÊNCIA de Medição DE ERRO
- O canal VFC 1 foi Ligado à Tensão de Referência.
O contador de pulsos (IC23 contra 3, Controle de placa de motorista) TEM
medido Uma Frequência Que Difere Muito da Freqüência that
Normalmente, E QUANDO medido a Tensão de Referência ESTÁ ligada.
VFC1.VALUE> 0,86241 * VFC1.OFFSET parágrafo 2s UO
VFC1.VALUE <0,82859 * VFC1.OFFSET Pará 2s
VFC1.OFFSET = valor VFC QUANDO ESTÁ 0V Conectado.
- IC 23 Quebrados (bordo motorista Controle)
C CFM 020 007

VFC canal 2 REFERÊNCIA de Medição DE ERRO
HCEN12371 Rev. 10.2011
- Códigos de Erro
29 (115)
- O canal VFC 2 foi Ligado à Tensão de Referência.
O contador de pulsos (IC23 contra 4, Controle de placa de motorista) TEM
medido Uma Frequência Que Difere Muito da Freqüência that
Normalmente, E QUANDO medido a Tensão de Referência ESTÁ ligada.
VFC2.VALUE> 0,86241 * VFC2.OFFSET parágrafo 2s UO
VFC2.VALUE <0,82859 * VFC2.OFFSET Pará 2s
VFC2.OFFSET = valor VFC QUANDO ESTÁ 0V Conectado.
C CFM 020 008

VFC CANAL 1 OFFSET Erro de Medição
- O canal VFC 1 foi ligada a 0V. O contador de impulsos
mediu Uma Frequência Que Difere Muito da Frequência
Que, geralmente, ê medido when 0V E Ligado.
VFC1.VALUE fóruns TEM Sido fazer Intervalo Permitido 6.907-10907 Pará
2s
C CFM 020 009

VFC canal 2 OFFSET Erro de Medição
-. O canal VFC 2 foi Conectado a 0V O contador de impulsos
mediu Uma Frequência Que Difere Muito da Frequência
Que, geralmente, ê medido when 0V E Ligado.
VFC2.VALUE fóruns TEM Sido fazer Intervalo Permitido 6.907-10907 Pará
2s
C CFM 020 010

Medido real MAGNETIZAÇÃO incorreto
- Corrente de magnetização Medida Difere Muito fazem valor típico.
- Corrente da bobina UF ESTÁ fora dos limites 0,18 A - 0.28 Um Durante 5
Segundos.
30 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- Quebrado Célula UF
- Má Ligação Entre o celular UF e tábua de motorista Controle
C CFM 020 011

UF CELL TARATION NÃO APROVADAS
-. A auto-Calibração (taration) executado foi de Ele falhou Como OS Valores
da
Variáveis FRR (FR_UFRTOLERANCE) e FRR (FR_UFROFFSET)
tinha Mudado Muito from O Último auto-Calibração. A nova auto
Calibração foi executado DEPOIS de 5 Minutos. He also deixou PARA O
MESMO
Razão.
- CalibrDiffFlowNew diferiu Mais fazer that 1 ml / min A Partir de
CalibrDiffFlowOld
Um novo auto Calibração foi Feita DEPOIS de 5 Minutos.
CalibrDiffFlow Novamente diferiam Mais do Que 1,0 mL / min A Partir de
CalibrDiffFlowNew E CalibrDiffFlow Novamente diferiam Mais de 1,0
ml / min A PARTIR CalibrDiffFlowOld
- Célula UF Quebrado OU sujo
- Ha ar atraves da célula UF
- Fuga atraves de: RIVA, Zeva, TAVA DIVA UO
C CFM 020 012
UF CELL TARATION NÃO APROVADAS
- A auto-Calibração (taration) executado foi. He falhou Como o valor do
Variável FRR (FR_UFRTOLERANCE) muito diferia fazer
valor that estava armazenado na EEPROM OU Estimado na jornal Última
auto realizada Calibração.
CALIBR DIFF FLOWnew diferiam Mais de 7,5 ml / min A Partir de
CALIBR DIFF FLOWold
- Célula UF Quebrado OU sujo
- Ha ar atraves da célula UF
- Fuga atraves de: RIVA, Zeva, TAVA DIVA UO
C CFM 020 014
MUITO BAIXO FLUXO auto-Calibração
- A Unidade de Medição do Fluxo medido hum ATRAVES Fluxo do canal 1,
that
foi inferior a 100 ml / min Durante um auto-Calibração (taration).
- FRR (FR_CH1RATE) <100,0 ml / min.
-. De: Não Calibrada Quebrado OU regulador de pressao
- Restritor de Fluxo sujo.
- Sujo Restritor Tomada
- Códigos de Erro
31 (115)
- Bomba de Fluxo sujos OU Quebrados:.
- Bomba de sucção sujo OU Quebrado.
- Transdutor de pressao desgaseificação quebrada OU NÃO Calibrada.
- Zeva: vazamento
- RIVA: vazamento
C CFM 020 015
Sinais de Fluxo Instável Durante um auto-Calibração
- A auto-Calibração (taration) falhou Porque, cabelo Menos, um dos
Sinais de Fluxo medidos variar Muito. Um novo auto-Calibração that
foi Feita 5 Minutos DEPOIS fez also falham Porque, cabelo Menos, hum dos
Sinais de Fluxo medidos variar Muito.
- Variância dos Sinais de Fluxo were calculados
O diferencial do caudal Durante tanto um deslocamento Calibração OU
Durante o
Fluxo diferencial variou Muito
- Ar ESTÁ fluindo atraves de canal de Fluxo 1. A Há Muito ar na
Água de entrada
- Válvulas: RIVA, Zeva, diva OU TAVA vazando estao
- Célula de Fluxo: a célula de Fluxo ESTÁ sujo.
- Célula de Escoamento: a célula de Fluxo E Dividido
- Restrição do Fluxo: o restritor ESTÁ sujo
- Bomba de Fluxo: a bomba NÃO ESTÁ FUNCIONANDO corretamente
- Câmara de desgaseificação: o anel de vedação na parte superior, da Câmara
em NÃO ESTÁ
Seu fluido posição Correta ESTÁ vazando.
- Transdutor de pressao desgaseificação: Não FUNCIONANDO corretamente.
C CFM 020 016

TIME OUT Auto-Calibração
- A auto-Calibração (taration) executado Por Um ritmo Demasiado Longo.
-. Tempo de Calibração de auto> max . Ritmo de auto-Calibração (máximo de
auto
Tempo de Calibração = 15s - 68s)
- Erro secundário Ao Erro C CFM 020 006
- Erro secundário Ao Erro C CFM 020 009.
C CFM 020 017
VFC CALIBRATION TIME OUT (VFC1 OFFSET).
- Por favor, Consulte a Descrição do C CFM 020 008
C CFM 020 018
VFC CALIBRATION TIME OUT (VFC2 OFFSET).
- Por favor, Consulte a Descrição do C CFM 020 00932 (115)
AK 96
®
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CFM 020 019

VFC CALIBRATION TIME OUT (VFC1 Referência).
C CFM 020 020

VFC CALIBRATION TIME OUT (VFC2 Referência).
C CFM 020 021

Medido real MAGNETIZAÇÃO incorreto
C CFM 020 024

SINAL Durante Instável uma célula Calibração UF
- A Calibração da célula de UF falhou Porque, cabelo Menos, um dos
Sinais de Fluxo medidos variaram Muito
Água de entrada
em NÃO ESTÁ
uma posição SUA Correcta. fluido ESTÁ vazando.
C CFM 020 025

Sinal Instável Durante a Calibração UF OFFSET
- O Sinal de Fluxo do canal 1 EO Sinal de Fluxo do canal Muito 2 variou
tanto Durante o Fluxo principais Compensação de Calibração não Modo de
Serviço. Lá
DEVE haver Nenhum Fluxo atraves das Células de Medição.
- A Variação do Fluxo do canal 1 ea Variância do Canal
2 fóruns Fluxo estavam fazê-limite
- Uma célula de Fluxo ESTÁ sujo
- Uma célula de Fluxo E Dividido
- BYVA / DIVA / fugas TAVA
C CFM 020 029
UF CALIBRATION REFERÊNCIA VOLUME DE LIMITE
- O volume de de referencia era fora dos limites especificados SEUS Durante
Calibração UF não Modo de Serviço.
HCEN12371 Rev. 10.2011
AK 96
®
- Códigos de Erro
33 (115)
ORI (OI_UFCalRefVol) <PI (EPI_UFCalRefVolLl) OU
ORI (OI_UFCalRefVol)> PI (EPI_UFCalRefVolHl)
- Memória RAM Corruptos
C CFM 020 030

CASO DE ERRO
C CFM 020 031
CASO DE ERRO
C CFM 020 032

CASO DE ERRO
C CFM 020 033

UF PULS TIMER ERROR
- O TEMPORIZADOR de pulso UF NÃO ESTÁ FUNCIONANDO
corretamente.
Quebrado.
C CFM 020 034

UF interrupção do temporizador ERROR
- O TEMPORIZADOR de interrupção UF NÃO ESTÁ FUNCIONANDO
corretamente.
Quebrado.
C CFM 020 035

VFC BUFFER completa Erro
- O Procedimento de interrupção UF encheu o tampão de Dados de VFC.
- Erro de Software
Quebrado.
- O controlador de interrupção ESTÁ Quebrado34 (115)
AK 96
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CFM 020 036

VFC BUFFER OVERFLOW ERROR
- Erro de Software
C CFM 020 037

MUX DESCASAMENTO OCORREU MUITAS vezes
- Erro de Software
C CFM 020 038

MUX ERROR
- Erro de Software
C CFM 020 039

Sinais de Fluxo Instável Durante um auto-Calibração
- A auto-Calibração (taration) falhou Porque, cabelo Menos, um dos
Sinais de Fluxo medidos variar Muito. Um novo auto-Calibração that
foi Feita 5 Minutos DEPOIS fez also falham Porque, cabelo Menos, hum dos
Sinais de Fluxo medidos variar Muito.
- Variância dos Sinais de Fluxo were calculados
O Fluxo atraves de hum OU Ambos OS Canais Durante a UF
fase de Calibração do caudal diferencial variou Muito.
Água de entrada
em NÃO ESTÁ uma posição SUA Correcta. fluido ESTÁ vazando.
- Esse código de Erro ocorre se hum UF-Calibração interna E Feita em
P5.00, P6.00 P7.00 UO
C CFT 020, medidor de Fluxo, Modo de Tratamento
C CFT 020 000
CASO DE ERRO
Erro Transitorio
C CFT 020 001

FLUXO DE Errado do Canal 2
Fluxo Desvio nenhum canal 2
Descrição Técnica de condições Pará um Ocorrência: HCEN12371 Rev.
10.2011
AK 96
®
- Códigos de Erro
35 (115)
O Desvio de Fluxo no canal 2 (em Comparação com o canal 1 + UF-
rate) excedeu 100 ml / min de Durante 30 Segundos Uma Segunda vez
Durante uma
MESMO treatment. A Primeira vez Que ISSO ocorrer, Uma taration Forcado
E
realizada.
UF-célula quebrada
C CF 021, UF Taxa Filtro

C CF 021 000
CASO DE ERRO
Erro Transitorio
AK 96
®
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CF 022, UF Taxa Regulador

C CF 022 000
CASO DE ERRO
Erro Transitorio
C CFS 023, Dia pressao, Modo de Serviço
C CFS 023 000
CASO DE ERRO
Erro Transitorio
C CFT 026, UF Acumulação Volume, Modo de Tratamento

C CFT 026 000
CASO DE ERRO
Erro Transitorio
C CF 027, Válvulas de Desinfecção

C CF 027 000
CASO DE ERRO
Erro Transitorio
C CFD 028, MM95, Cond. Controle, modo de Desinfecção

C CFD 028 000
CASO DE ERRO
Erro Transitorio
C CFD 028 001

MUITO BAIXO proporção de Mistura QUÍMICAS
Erro incondicional
- A proporção da Mistura química E MUITO baixa.
- ORI (OI_ChemMixRatio) <9
- Programar incorreto de preset Concentração (Preset 6-0-0-10, 6-0-1-
10, 6-0-2-10 UO 6-1-1-9).
HCEN12371 Rev. 10.2011
AK 96
®
- Códigos de Erro
37 (115)
C CFF 028, MM95, Cond. Controlo, Verificação de FUNCIONAMENTO
C CFF 028 000
CASO DE ERRO
Erro Transitorio
C CFM 028, MM95, Cond. Ao controle

C CFM 028 000
CASO DE ERRO
Erro Transitorio
C CFM 028 001

CONCENTRADO BOMBA TIMER ERROR
- O TEMPORIZADOR de bomba de Concentrado NÃO ESTÁ
FUNCIONANDO corretamente.
- O TEMPORIZADOR IC 21 na placa de Controle CPU ESTÁ Quebrado.
C CFM 028 002

ERRO DE configuracao
C CFM 028 003

Condutividade da Água ENTRADA DE ALTA
- Entrada condutividade da Água e Muito Alto
C CFS 028, MM95, Cond. Controle, Modo de Serviço

C CFS 028 000
CASO DE ERRO
Erro Transitorio
C CFT 028, MM95, Cond. Modo de Tratamento de Controlo

C CFT 028 000
CASO DE ERRO
Erro Transitorio
Códigos de Erro
HCEN12371 Rev. 10.2011
C CF 029, Supervisão Composição Fluido

C CF 029 000
CASO DE ERRO
Erro Transitorio
C CF 030, Restante Cálculo Desinfecção Tempo

C CF 030 000
CASO DE ERRO
Erro Transitorio
C CF 031, Bicart Válvula

C CF 031 000
CASO DE ERRO
Erro Transitorio
C CF 032, AK 96, Log UF

C CF 032 000
CASO DE ERRO
Erro Transitorio
C CFT 033, UF Controle de Ganho

C CFT 033 000
CASO DE ERRO
Erro Transitorio
C CFT 036, Diascan

C CFT 036 000
CASO DE ERRO
Não Há medições Mais Diascan São Possíveis.
C CFT 036 201

CASO DE ERRO
Retirado DO PROGRAMA Versão 3.20
C CFT 036 210

CASO DE ERRO
HCEN12371 Rev. 10.2011
AK 96
- Códigos de Erro
39 (115)
C CFT 036 211

CASO DE ERRO
C CFT 036 212

CASO DE ERRO
C CFT 036 220

CASO DE ERRO
C CFT 036 221

CASO DE ERRO
C CFT 036 222
CASO DE ERRO
C CFT 036 223

CASO DE ERRO
C CFT 036 224

CASO DE ERRO
C CFT 036 225

CASO DE ERRO
C CFT 036 226

CASO DE ERRO
C CFT 036 227

CASO DE ERRO
40 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CFT 036 231

CASO DE ERRO
C CFT 036 298
CASO DE ERRO
C CFT 036 299

CASO DE ERRO
C CFS 068, Função do Modo de Caixa de Calibração UF

C CFS 068 000
CASO DE ERRO
Erro Transitorio
C CFS 068 001

SET discreta porta ERRO
C CFS 068 002

C CFS 068 003

C CFS 068 004

C CFS 068 005

HCEN12371 Rev. 10.2011
- Códigos de Erro
41 (115)
C CFT 069, Controle de Desinfecção

C CFT 069 000
CASO DE ERRO
Erro Transitorio
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CFT 080 de Controlo de Fluxo Variável

C CFT 080 000
CASO DE ERRO
Erro Transitorio
C CF 080 001
Fluxo Variável CALIBRATION valor de Erro
Erro incondicional, bomba de sangue Não Disponível
-A Soma de Verificação da EEPROM de CPU de Controle ESTÁ incorreta
Faça um
predefinido Padrão, reinicie a máquina e calibrar o Fluxo Variável
motor.
C CF 080 002
Fluxo Variável CALIBRATION valor de Erro
-O Valor fazer motores de Fluxo Variável calibrado estava fora do
Intervalo. Tem
foi Alterado automáticamente parágrafo hum valor Padrão. o Faça hum
Padrão
predefinido, reinicie a máquina e calibrar o do motor de Fluxo Variável.
C CF 080 003
Fluxo Variável histórico de atualizações ERROR
-A História de Fluxo Variável NÃO PODE Ser Atualizado devido a Alguma
Razão
abaixo.
-A Soma de Verificação da EEPROM de CPU de Controle ESTÁ
incorreta. Fazer Uma
motor.
C CF 080 004
Variável de Fluxo Valor de Calibração Erro de Atualização
-O Valor calibrado parágrafo A História de Fluxo Variável NÃO poderia sor
Atualizado devido a Alguma Razão Abaixo.
-A Soma de Verificação da EEPROM de CPU de Controle ESTÁ
incorreta. Fazer Uma
motor.
HCEN12371 Rev. 10.2011
- Códigos de Erro
43 (115)
C CO 001, E2PROM SCAN

C CO 001 000
CASO DE ERRO
Erro Transitorio
C CO 002, chave Placa

C CO 002 000
CASO DE ERRO
Erro Transitorio
C CO 002 001
DISCO. I / O ERROR
Erro Transitório
C CO 002 002
EXIBIÇÃO BAIXA Resolução USADO COM CHINÊS
LÍNGUA
NÃO E Possível USAR a língua chinesa, juntamente com o Baixo
visor Resolução de Alta (240 x 64 pixels). O Ecrã TEM de Estar
trocados, um Fim de USAR a língua chinesa.
C CO 003, Gráfico de barras da pressao venosa

C CO 003 000
CASO DE ERRO
Erro Transitorio
C CO 004, Fluxo sanguíneo Bargraph

C CO 004 000
CASO DE ERRO
Erro Transitorio
C CO 005, Bargraph Condutividade

C CO 005 000
CASO DE ERRO
Erro Transitorio
44 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CO 006, temperatura Bargraph

C CO 006 000
CASO DE ERRO
Erro Transitorio
C CO 009, Bargraph UF Volume
C CO 009 000
CASO DE ERRO
Erro Transitorio
C CO 010, UF Taxa Bargraph

C CO 010 000
CASO DE ERRO
Erro Transitorio
C CO 010 001
DISCO. I / O ERROR
Erro Transitorio
C CO 011, ON / OFF da Lâmpada

C CO 011 000
CASO DE ERRO
Erro Transitorio
C CO 012, Rinse Lamp

C CO 012 000
CASO DE ERRO
Erro Transitorio
C CO 013, Reset Lamp

C CO 013 000
CASO DE ERRO
Erro Transitorio
HCEN12371 Rev. 10.2011
- Códigos de Erro
45 (115)
C CO 015, Isol UF Modo de Lâmpada
C CO 015 000
CASO DE ERRO
Erro Transitorio
C CO 016, Modo de Controle Lâmpada de Volume

C CO 016 000
CASO DE ERRO
Erro Transitorio
C CO 019, Limites de agulha Única Lâmpada

C CO 019 000
CASO DE ERRO
Erro Transitorio
C CO 022, heparina Lâmpada

C CO 022 000
CASO DE ERRO
Erro Transitorio
C CO 023, Tempo Lamp

C CO 023 000
CASO DE ERRO
Erro Transitorio
C CO 026, Lâmpada UF Volume

C CO 026 000
CASO DE ERRO
Erro Transitorio
C CO 027, UF Taxa Lamp

C CO 027 000
CASO DE ERRO
Erro Transitorio
46 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CO 030, Lâmpada de Atenção

C CO 030 000
CASO DE ERRO
Erro Transitorio
C CO 031, Lâmpada de Erro técnico

C CO 031 000
CASO DE ERRO
Erro Transitorio
C CO 032, Auto Lâmpada de calor

C CO 032 000
CASO DE ERRO
Erro Transitorio
C CO 034, bombear sangue Lamp

C CO 034 000
CASO DE ERRO
Erro Transitorio
C CO 035, Auto Rinse Lamp

C CO 035 000
CASO DE ERRO
Erro Transitorio
C CO 037, Lâmpada Bypass Fluid

C CO 037 000
CASO DE ERRO
Erro Transitorio
C CO 038, UF Start / Stop Lamp
C CO 038 000
CASO DE ERRO
Erro Transitorio
HCEN12371 Rev. 10.2011
- Códigos de Erro
47 (115)
C CO 041, Caminho Fluxo sanguíneo Lamp

C CO 041 000
CASO DE ERRO
Erro Transitorio
C CO 042, o Fluxo de fluido Lamp Caminho

C CO 042 000
CASO DE ERRO
Erro Transitorio
C CO 042 001
DISCO. I / O ERROR
Erro Transitorio
C CO 042 002
ERRO ANULAÇÃO DE FLUIDOS
Erro Transitorio
C CO 043, Apresentação de Informações

C CO 043 000
CASO DE ERRO
Erro Transitorio
C CO 043 256
Erro Informações EXIBIR TABELA (1)
C CO 043 257
Erro Informações EXIBIR TABELA (2)
C CO 043 260
ERROR SELECIONAR IDIOMA
C CO 043 261
DISCO. I / O ERROR
C CO 043 262
DISCO. I / O ERROR
48 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CO 043 263
DISCO. I / O ERROR
C COS 043, exibição de Informações, Modo de Serviço

C COS 043 016
INFORMAÇÕES EXIBIR TABELA DE Erros, texto Serviço
Erro Transitorio
C COS 043 017

EXIBIR INFORMAÇÕES ERRO TABLE, TEXTOS DE Calibração
Erro Transitorio
C COS 043 018

INFORMAÇÕES EXIBIR TABELA DE Erros, TRANSDUCER
NÚMERO
Erro Transitorio
C COS 043 019

Erro de escala Variável
Erro Transitorio
C COM 044, manual entrada

C COM 044 000
CASO DE ERRO
Erro Transitorio
C COP 044, manual entrada, predefinido Modo

C COP 044 000
CASO DE ERRO
Erro Transitorio
C COS 044, manual entrada, Modo de Serviço

C COS 044 xxx
CASO DE ERRO
Erro Transitorio
HCEN12371 Rev. 10.2011
- Códigos de Erro
49 (115)
C COT 044, manual entrada, Modo de Tratamento

C COT 044 xxx
CASO DE ERRO
Erro Transitorio
C CO 045, Bomba de Sangue Knob

C CO 045 000
CASO DE ERRO
Erro Transitorio
C CO 045 001
Diâmetro incorreto SANGUE TUBE (valor pré-Definido)
Erro Transitorio
- O parametro PARA O valor Conjunto de o Diâmetro do tubo de sangue
ESTÁ fóruns
de limite.
- ORI (OI_BlTubeDiam) <PI (EPI_BlTubeDiamLl) OU
ORI (OI_BlTubeDiam)> PI (EPI_BlTubeDiamHl)
- Leia / Erro de Memória write (re-programada e Reiniciar AK 96)
C CO 045 002
DISCO. I / O ERROR
Erro Transitorio
C CO 049, Tempo Cálculo

C CO 049 000
CASO DE ERRO
Erro Transitorio
C CO 050, Restante Cálculo Tempo

C CO 050 000
CASO DE ERRO
Erro Transitorio
C CO 051, Não Difusão ritmo de Cálculo

C CO 051 000
CASO DE ERRO
Erro Transitorio
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CO 053, Controle de Buzzer
C CO 053 000
CASO DE ERRO
Erro Transitorio
C CO 054, Time Display

C CO 054 000
CASO DE ERRO
Erro Transitorio
C CO 060, Heparina limite Auto Stop

C COS 060 000
CASO DE ERRO
Erro Transitorio
C CO 062, priming Lamp

C CO 062 000
CASO DE ERRO
Erro Transitorio
C CO 067, Auto Priming Lamp

C CO 067 000
CASO DE ERRO
Erro Transitorio
C CO 069, BSM, restaurar OS limites e Definir Valor

C CO 069 000
CASO DE ERRO
Erro Transitorio
C CO 072, Condutividade
C CO 072 000
CASO DE ERRO
Erro Transitorio
HCEN12371 Rev. 10.2011
AK 96
®
- Códigos de Erro
51 (115)
C CO 073, Profiling Condutividade

C CO 073 000
CASO DE ERRO
Erro Transitorio
C CO 073 001
CASO DE ERRO
Erro Transitorio
C CO 073 002
CASO DE ERRO
Erro Transitorio
C CO 074, UF Profiling
C CO 074 000
CASO DE ERRO
Erro Transitorio
C CO 075, Chem Lamp

C CO 075 000
CASO DE ERRO
Erro Transitorio
C CO 076, Lâmpada de calor

C CO 076 000
CASO DE ERRO
Erro Transitorio
C CO 077, Rinse Voltar Lamp
C CO 077 000
CASO DE ERRO
Erro Transitorio
C CO 079, Concentrado Banco

C CO 079 000
CASO DE ERRO
Erro Transitorio
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CO 079 001
CASO DE ERRO
Erro Transitorio
C CO 079 002
CASO DE ERRO
Erro Transitorio
C CO 080 de Atenção
C CO 080 000
CASO DE ERRO
Erro Transitorio
C CO 080 001
CASO DE ERRO
Erro Transitorio
C CO 080 002
ERRO DE AVALIAÇÃO DO ESTADO
Erro Transitorio
C CO 080 003
Atenção Filamento de Erros
Erro Transitorio
- Corromper à memória RAM
C CO 084, Desinfecção Seleção do banco

C CO 084 000
CASO DE ERRO
Erro Transitorio
C CO 084 001
CASO DE ERRO
Erro Transitorio
HCEN12371 Rev. 10.2011
- Códigos de Erro
53 (115)
C CO 087, Set Protective

C CO 087 000
CASO DE ERRO
Erro Transitorio
C CO 096, Profiling
C CO 096 000
CASO DE ERRO
Erro Transitorio
C Coxx 071, WRO 300 Comunicação H

C COFF 071 000
CASO DE ERRO
Erro Transitorio
C COFF 071 001

ERRO NO SINAL DE SAÍDA PARA CPU
Erro Transitorio
Erro interno de software
C COFF 071 002

ERROR lógicas em PROTOCOLO DE COMUNICAÇÃO
Erro Transitorio
Erro interno de software
C Coxx 088, Verificação Funcional

C CO 088 000
CASO DE ERRO
Erro Transitorio
C CofB 088 001

AIR DETECTOR teste de Erro, CPU P
- Detector de ar CPU P NÃO detectar "ar" quando a Transmissão
intensidade E Reduzido Durante PCH.
- PRI (PI_AirDetAirPErrCnt)> 10
- Detector de ar Quebrado
- Broken placa BM I / O (IC5, IC14 e Componentes, IC12, IC17, Q6,
Q7, IC19 e Componentes)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- Broken placa CPU de Proteção (IC43 e Componentes) (NE IC48)
- Broken bordo Condutor de Proteção (IC6 e Componentes, V6 e
Componentes, IC4 e Componentes, IC55)
C CofB 088 002

AIR DETECTOR teste de Erro, CPU W
- Detector de ar CPU W NÃO detectar "ar" quando a Transmissão
intensidade E Reduzido Durante PCH.
- PRI (PI_AirDetAirWErrCnt)> 10
- Detector de ar Quebrado
- Broken placa BM I / O (IC5, IC14 e Componentes, IC12, IC17, Q6,
Q7, IC19 e Componentes)
- Broken placa CPU de Proteção (e Componentes IC3)
- Broken bordo Condutor de Proteção (IC2 e Componentes, V3 e
Componentes, IC1 e Componentes, IC55)
C CofB 088 003

AIR DETECTOR Erro de teste, PEW CPU
- Uma UO Ambas como CPU P e detectores de ar da CPU W NÃO Detecta
Estatuto Livre de alarme when a intensidade transmitida E Aumentada Pará
Nível normal. Este código de Erro Só DEVE occure se algo E Feito
com o detector de ar Durante a fase de baixa intensidade de teste, Uma Vez
Que este Condição (status Livre alarme) Já foi cumprida nenhuma Início fazer
teste.
- PRI (PI_AirDetNoAirErrCnt)> 10
- Baixo Nível na Câmara de gotejamento venoso Verifique o Nível e Reiniciar
o monitor.
C COFF 088 004

SANGUE Leak Detector teste de Erro, VALOR MUITO ALTA
- O detector valor de vazamento de Sangue e Demasiado Elevado when o
LED Desligado, ESTA.
- PRI (PI_BlLeakOffLevelErrCnt)> 4
- Detector Valor de vazamento de sangue> 2mV Medida cabelo ADC (CPU
P)Algumas Possíveis explicações Porque o Erro ocorreu:
- Detector de vazamento de sangue NÃO Calibrada
- Unidade de detector de vazamento de sangue Quebrado
- Muita luz externa sem detector de vazamento de sangue (AK 96 Aberto Pará
Serviço)
- Broken bordo Condutor de Proteção (R71 e Componentes, IC29, IC25)
- Broken uncalibrated Sistema / D / A, placa de excitador de Protecção (IC12,
IC13, IC15 e Componentes)
C COFF 088 005

SANGUE DE VAZAMENTO DE ERRO DETECTOR DE TESTE, VALOR
DE LIMITE
- Códigos de Erro
55 (115)
- O detector valor de vazamento de sangue ESTÁ fora dos limites QUANDO
ESTÁ o LED
Aceso
- PRI (PI_BlLeakOnLevelErrCnt)> 4
- Detector Valor de vazamento de sangue <-10 OU vazamento de sangue
detector valor> 60
(AK95P.CPU_P.SUP.MEAS.AD_INPUT.blLeakValue)
- Detector de vazamento de sangue NÃO Calibrada
- Detector Sujo de vazamento de sangue
- Detector de vazamento de sangue Quebrado
C COFF 088 006

SANGUE Leak Detector teste de Erro, OFF Instável
detector valor de O vazamento de Sangue e Instável when o Ligado ESTÁ
LED fora.
- PRI (PI_BlLeakOffStableErrCnt)> 4
- Detector de vazamento de sangue Variância> 5
C COFF 088 007

SANGUE Leak Detector teste de Erro, ON Instável
detector valor de O vazamento de Sangue e Instável when o Ligado ESTÁ
LED em.
- PRI (PI_BlLeakOnStableErrCnt)> 4
- Detector de vazamento de sangue Variância> 5
C CofB 088 008
Bombear sangue teste de Erro, bomba NÃO Funciona (PRIMEIRO
TESTE)
-. Uma bomba de sangue foi ordenado a executar Os tacho bombear sangue
valor E MUITO Baixo EO indicador de Rotação NÃO ESTÁ detectando
- Códigos de Erro
HCEN12371 Rev. 10.2011
Movimento (cheque Primeiro).
- PRI (PI_BlPumpEdge1ErrCnt)> 10
- Bombear o sangue NÃO ESTÁ Ligado a BM placa I / O, P602
- Indicador de Rotação da bomba (P605) E tacho (P604) NÃO Conectado
a BM I / O
- Eletrônica de bombear o sangue Quebrado (BM I / O IC7, IC3, IC11, IC8,
Q1-4
C CofB 088 009

Bombear sangue teste de Erro, bomba NÃO Funciona (SEGUNDA
TESTE)
- Uma bomba de sangue foi ordenado a executar Os tacho bombear sangue
valor E MUITO Baixo EO indicador de Rotação NÃO ESTÁ detectando
Movimento (Segunda verificação).
- PRI (PI_BlPumpEdge2ErrCnt)> 4
- Bombear o sangue NÃO ESTÁ Ligado a BM placa I / O, P602
- Indicador de Rotação da bomba (P605) E tacho (P604) NÃO Conectado
a BM I / O
- Eletrônica de bombear o sangue Quebrado (BM I / O IC7, IC3, IC11, IC8,
Q1-4 Componentes de e).
C CofB 088 010

Bombear sangue teste de Erro, BOMBA NÃO Parou (CPU P)
- Uma bomba de sangue foi ordenado um Parar POR CPU P. A
Valores medidos de tacho e / ou indicador de Rotação mostram Que o
bomba de sangue AINDA ESTÁ em execução.
- PRI (PI_BlPumpPStopErrCnt)> 4
- Broken BM placa I / O, IC11 e Componentes
- Broken bordo Condutor de Proteção, IC 32
C CofB 088 011

Bombear sangue teste de Erro, bomba NÃO Funciona
ROTATION indicador, (VERIFIQUE PRIMEIRO)
- Uma bomba de sangue foi ordenado a executar Os tacho bombear sangue
valor E OK, mas o indicador de Rotação NÃO detectou QUALQUÉR
Movimento (cheque Primeiro)
- PRI (PI_BlPumpRotate1ErrCnt)> 10
- O indicador de Rotação ESTÁ Quebrado OU NÃO Ligado à BM placa I / O
HCEN12371 Rev. 10.2011
- Códigos de Erro
57 (115)
(P605)
- Broken placa BM I / O (Z3, R51, R47)
- Broken bordo Condutor de Proteção, IC39
C CofB 088 012

ROTATION indicador, (Segunda verificação)
-. Uma bomba de sangue foi ordenado a executar Os tacho bombear sangue
valor E OK, mas o indicador de Rotação NÃO detectou QUALQUÉR
Movimento (cheque Primeiro)
- PRI (PI_BlPumpRotate2ErrCnt)> 4
- O indicador de Rotação ESTÁ Quebrado OU desconectado
- Broken placa BM I / O (Z3, R51, R47)
- Broken bordo Condutor de Proteção, IC39
C CofB 088 013

SINAIS Tacho Faltando, (VERIFIQUE PRIMEIRO)
- Uma bomba de sangue foi ordenado a executar A Rotação da bomba de
sangue
Indicador detectou Movimento, mas valor tacho E MUITO Baixo (Primeiro
Verifica)Descrição Técnica de condições Pará um Ocorrência:
- PRI (PI_BlPumpTach1ErrCnt)> 10
- Tacho bombear o sangue Quebrado OU NÃO Ligado à BM placa I / O
(P604)
- Controle Quebrado placa de driver (IC34)
C CofB 088 014

SINAIS Tacho Faltando, (Segunda verificação)
- Uma bomba de sangue foi ordenado a executar A Rotação da bomba de
sangue
Indicador detectou Movimento, mas valor tacho E Baixa (Segunda
Verifica)
- PRI (PI_BlPumpTach2ErrCnt)> 4
- Tacho bombear o sangue Quebrado OU NÃO Ligado à BM placa I / O
(P604)
- Controle Quebrado placa de driver (IC34)
C CofB 088 015

Bombear sangue teste de Erro, BOMBA NÃO Parou (CPU W)
- Uma bomba de sangue foi ordenado um Parar POR CPU W. A
Valores medidos de tacho e / ou indicador de Rotação mostram Que o
- Códigos de Erro
HCEN12371 Rev. 10.2011
bomba de sangue AINDA ESTÁ em execução.
- PRI (PI_BlPumpWStopErrCnt)> 4
- Broken placa BM I / O (IC1, IC15)
- Broken placa CPU de Proteção (IC10, IC7, IC5) (NE: IC10, IC7,
IC6)
C CofB 088 016

Erro de Comunicação Entre CPU W e P (BM1)
- CPU W NÃO concorda em that o Verifique Função de monitorar de sangue
parte 1 pronto ESTÁ
- PRI (PI_Bm1ErrCnt)> 2
- Broken placa CPU de Proteção (IC26, V4 e Componentes)
C CofB 088 017

Erro de Comunicação Entre CPU W e P (BM1)
- CPU W NÃO concorda em that o Verifique Função de monitorar de sangue
- PRI (PI_Bm2ErrCnt)> 2
C CofB 088 018

BUZZER teste de Erro, ALARME NÃO ON (CPU P)
- O microfone NÃO consegue detectar that um P buzzer em ESTÁ CPU
- PRI (PI_BuzzPOnErrCnt)> 3
- Quebrado CPU P buzzer ESTA (H2 a bordo Condutor de Proteção)
- Protecção bordo motorista Quebrado (IC39, IC21, IC16,
M1 (microfone), IC5, V8, V7 e Componentes)
NÃO E campainha Possível Para silenciar
C CofB 088 019

BUZZER teste de Erro, ALARME NÃO OFF (CPU P)
- O microfone NÃO consegue detectar that um P buzzer fóruns ESTÁ CPU
- PRI (PI_BuzzPOffErrCnt)> 3
- Códigos de Erro
- Protecção bordo motorista Quebrado (IC39, IC21, IC16,
M1 (microfone), IC5, V8, V7 e Componentes)
C CofB 088 020

BUZZER teste de Erro, ALARME NÃO SILENT
- O microfone NÃO consegue detectar that tanto o CPU CPU P ea
buzzer W São desligados when o teste buzzer comeca
- PRI (PI_BuzzSilentErrCnt)> 3
- Bordo Condutor de Proteção quebrada (M1 (microfone), IC5, V8, V7 e
Componentes)
C CofB 088 021

BUZZER teste de Erro, ALARME NÃO ON (CPU W)
- O microfone NÃO consegue detectar that o W buzzer CPU em ESTÁ
- PRI (PI_BuzzWOnErrCnt)> 3
- CPU W buzzer ESTÁ Quebrado (H1 na placa CPU Proteção de)
- Placa CPU de Proteção ESTÁ quebrada (IC10, IC7)
Componentes)
C CofB 088 022

BUZZER teste de Erro, ALARME NÃO OFF (CPU W)
- O microfone NÃO consegue detectar that o W buzzer CPU fóruns ESTÁ
- PRI (PI_BuzzWOffErrCnt)> 3
- Placa CPU de Proteção ESTÁ quebrada (IC10, IC7)
Componentes)
C CofB 088 023

ERRO DE COMUNICAÇÃO ENTRE W CPU e P (COM)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- CPU W NÃO concorda em Que o teste de Funcionamento Comum E
pronto
- PRI (PI_ComErrCnt)> 2
C COFF 088 024

CONDUTIVIDADE Erro de teste,
CONDUTIVIDADE COMPARAR ERROR (Alta condutividade
TESTE)
- A Diferença Entre uma condutividade da CPU C e CPU Demasiado P E
grande na fase de teste de Alta condutividade.
- A Diferença Entre Conda (FRI (FI_MM90CONDA)) e
CondP (AK95P.CPU_P.SUP.MEAS.AD_INPUT.condValue) E
fóruns limite de +/- 1 ms / cm
CondB (FRI (FI_MM90CONDB))
(AK95P.CPU_P.SUP.MEAS.AD_INPUT.condValue) e Limite exterior
+/- 0,3 ms / cm
- PRI (PI_CondHighDiffErrCnt)> 4
- A Diferença Entre CondB (FRI (FI_MM90CONDB)) e
- Célula de condutividade B ESTÁ Quebrado Calibrada OU NÃO
- Célula de condutividade P ESTÁ Quebrado Calibrada OU NÃO
- A célula de condutividade ESTÁ Quebrado OU NÃO Calibrada
- Os Conversores A / D São uncalibrated (CPU P, MM 95)
C COFF 088 025

CONDUTIVIDADE valor Muito Baixo (Alta condutividade
TESTE)
- A condutividade Medida Pela CPU P NÃO E suficientemente Elevada
nenhuma
teste de condutividade Alta de fase.
- PRI (PI_CondHighLevelErrCnt)> 4
- Valor de condutividade da
CondP (AK95P.CPU_P.SUP.MEAS.AD_INPUT.condValue) <20
mS / cm
- Concentrado de incorreto USADO (Não E Possível regulares
> condutividade 20 mS / cm)
- O vazamento de ar (tubo Coletor, tubo, filtro)
- Códigos de Erro
61 (115)
- Conversor A CPU / D P e não calibrada
C COFF 088 026

CONDUTIVIDADE Instável (Alta condutividade TEST)
- O valor da condutividade Medida na CPU P NÃO E stable não
teste de Alta condutividade
- PRI (PI_CondHighStableErrCnt)> 4
- Muito AR Nenhuma Sistema de fluido
C COFF 088 027

CONDUTIVIDADE COMPARAR ERROR (baixa condutividade
TESTE)
- A Diferença Entre uma condutividade da CPU C e CPU Demasiado P E
grande na fase de teste de condutividade baixa.
- PRI (PI_CondLowDiffErrCnt)> 4
- A Diferença Entre CondB (FRI (FI_MM90CONDB)) e
CondB (FRI (FI_MM90CONDB))
(AK95P.CPU_P.SUP.MEAS.AD_INPUT.condValue) e Limite exterior
+/- 0,3 ms / cm
- Os Conversores A / D São uncalibrated (CPU P, MM 95)
C COFF 088 028
CONDUTIVIDADE VALOR MUITO ALTO (baixa condutividade
TESTE)
- A condutividade Medida Pela CPU P NÃO E suficientemente baixa Para
permitir o
teste de condutividade baixa fase.
- PRI (PI_CondLowLevelErrCnt)> 4
- Códigos de Erro
HCEN12371 Rev. 10.2011
- Valor de condutividade da CondP
(AK95P.CPU_P.SUP.MEAS.AD_INPUT.condValue) era> 5 ms / cm
C COFF 088 029

CONDUTIVIDADE Instável (baixa condutividade TEST)
- O valor da condutividade Medida na CPU P NÃO E stable não Baixo
teste de condutividade
- PRI (PI_CondLowStableErrCnt)> 4
- Muito AR Nenhuma Sistema de fluido
C COFF 088 030

FLUXO DE BOTÃO DE Erros, o Fluxo detectado (INVA FECHADO)
- A chave de Fluxo Sensível Ao Fluxo de fluido QUANDO ESTÁ INVA
Fechado.
- PRI (PI_FlowOffErrCnt)> 3
- PRL (P_FLOWSWITCHFLOW) = true
- Chave de Fluxo Quebrado
- Float stucked na posição superior,
- Placa FM I / O Quebrado (IC2)
- Bordo Condutor de Proteção quebrada (IC28)
C COFF 088 031

FLUXO DE BOTÃO DE Erros, NO FLUXO (PRESSAO DE ENTRADA
OK)Erro incondicional, bomba de sangue available
- A chave de Fluxo NÃO Detecta Fluxo when uma pressao de entrada (CPU
C) E OK.
- PRI (PI_FlowOn1ErrCnt)> 3
- PRL (P_FLOWSWITCHFLOW) = FALSE
- Float stucked na posição inferior
C COFF 088 032

FLUXO DE BOTÃO DE Erros, NO FLUXO (INVA OPEN)
HCEN12371 Rev. 10.2011
- Códigos de Erro
63 (115)
- A chave de Fluxo NÃO Detecta Fluxo when INVA E DEPOIS Aberta
o teste sem a Fluxo.
- Esse código de Erro NÃO E USADO APOS P2.04
- PRI (PI_FlowOn2ErrCnt)> 3
- PRL (P_FLOWSWITCHFLOW) = FALSE
C COFF 088 033

Erro de Comunicação Entre CPU W e P (FM1)
- CPU W NÃO concorda em that o Verifique Função de monitor de de fluido
- PRI (PI_Fm1ErrCnt)> 2
C COFF 088 034

Erro de Comunicação Entre CPU W e P (FM2)
CPU W NÃO concorda em Que uma parte de Seleção Função de monitor de
de fluido
pronto 2 ESTÁ
- PRI (PI_Fm2ErrCnt)> 2
C COFF 088 035

AQUECEDOR teste de Erro, excitadas AQUECEDOR (INVA FECHADO)
- O AQUECEDOR AINDA ESTÁ energizado APOS INVA foi
fechada. Nenhum Fluxo
sem monitor.
- PRI (PI_HeaterOff1ErrCnt)> 3
- Sinais PMAINS e Alto (+ 5V)
- P931 e P932 na placa do relé fazer AQUECEDOR São posicionados de
forma incorreta
- A placa de relé fazer AQUECEDOR ESTÁ Quebrado (IC1 e Componentes)
- Bordo Condutor de Proteção quebrada (IC25, IC 28)
C COFF 088 036

AQUECEDOR teste de Erro, AQUECEDOR ENERGIZADA (CPU P)
Códigos de Erro
HCEN12371 Rev. 10.2011
- O AQUECEDOR AINDA ESTÁ energizado when CPU P transformou o
AQUECEDOR
relais Desligado,.
C COFF 088 037

AQUECEDOR teste de Erro, AQUECEDOR NÃO ENERGIZADA (CPU C)
- O AQUECEDOR NÃO E energizado when há Fluxo ATRAVES fazer
monitorar e CPU C corre o AQUECEDOR com ciclo de Trabalho de 40%.
- PRI (PI_HeaterOn1ErrCnt)> 3
- Signal PMAINS E baixa (zero volts)
- Fusível Quebrado na Unidade de AC / DC
- Placa CPU Controle Quebrado (IC21)
- Placa de excitador Controle ESTÁ Quebrado (IC24)
- Chave de Fluxo na posição incorreta (DEVE Perto Ser montado
conector de silício inferior)
- Placa FM I / O ESTÁ Quebrado (Q1, Q2, Q3, Q4, R2)
- Placa de relé AQUECEDOR NÃO ESTÁ Conectado
- Placa CPU de Proteção ESTÁ quebrada (PHEEN Sinal)
- A placa de relé fazer AQUECEDOR ESTÁ Quebrado (K1, K2, V1, e IC1
Componentes)
C COFF 088 038

AQUECEDOR teste de Erro, AQUECEDOR NÃO excitadas (INVA
ABERTO)
- O AQUECEDOR NÃO E energizado when INVA E Aberto Apos a
nenhuma
Fluxo de Ensaio.
Códigos de Erro
Componentes)
C COFF 088 039

AQUECEDOR teste de Erro, AQUECEDOR NÃO excitadas (CPU P)
- O AQUECEDOR NÃO E energizado when CPU P permitiu o
AQUECEDOR
retransmissão.
Componentes)
C CofB 088 040

ALTA VENOSA ERRO DE PRESSAO DO TESTE, MUITO ALTA VEN.
PRESSIONE.
- CPU C regula Uma pressao venosa Muito alto Durante a Alta
teste de pressao venosa.
- PRI (PI_HighVprPresErrCnt)> 1
- A pressao venosa medido Pela CPU P
(AK95P.CPU_P.SUP.MEAS.AD_INPUT.vprValue)> 300mmHg
- A placa de Transdutor de pressao venosa ESTÁ Quebrado / uncalibrated
(CPU C)
(CPU P)
C CofB 088 041

ALTA VENOSA ERRO DE PRESSAO TEST, TOO BIG
Diferença
66 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- A between Diferença como medições fazer venosa
transdutores de Pressão no Processador CPU C e P e uma grande.
- PRI (PI_HighVprTestErrCnt)> 3
- A Diferença de pressao venosa Entre CPU C
(BRI (BI_VENPR)) e CPU P
(AK95P.CPU_P.SUP.MEAS.AD_INPUT.vprValue)> 15mmHg
(CPU C)
(CPU P)
- Ha Uma fuga de pressao na CPU C ou / e CPU P venosa
Linha do Transdutor de pressao.
C CofB 088 042

Priming DETECTOR teste de Erro,
Erro de Comunicação Entre CPU PEW
- Em priming teste de detector, CPU W NÃO Envia o Calibrada
priming Atual detector transmissor parágrafo CPU P.
- PRI (PI_PrimDetCalibCurrErrCnt)> 4
- A CPU placa de Proteção e quebrada
C CofB 088 043

Priming Erro de teste de detector, FORA DE CORRENTE DE LIMITE
- A Diferença Entre um armazenado EO medido escorva
Atual Grande Muito detector era.
- PRI (PI_PrimDetCurrErrCnt)> 4
- Detector de iniciação E não calibrada
- Placa de detector de iniciação E Quebrado
- CPU W E não calibrada
- Primário detector transmissor Eletrônicos Quebrados (IC55, IC33, Q9,
Q13 e Componentes) a bordo Condutor de Proteção.
- Placa CPU de Proteção ESTÁ quebrada (R29, C21)
C CofB 088 044

SANGUE NA IMPRIMACAO DETECTOR (prova Sagres), CPU P
CPU P sentiu "sangue" quando o teste de detector de iniciação E iniciada e
a intensidade do transmissor e Alta.
- PRI (PI_PrimDetEmptyP1ErrCnt)> 10
CEN12371 Rev. 10.2011
- Códigos de Erro
67 (115)
- Detector de iniciação NÃO ligada uma placa FM I / O (P504)
- Detector de iniciação NÃO E OU Vazio priming detector sujo
- Primário receptor detector Eletrônico Quebrado (IC18, V11, V12 e
Componentes) a bordo Condutor de Proteção.
C CofB 088 045

SANGUE NA IMPRIMACAO DETECTOR (Primeira prova), CPU W
- CPU W sentiu "sangue" quando o teste de detector de iniciação E iniciada
ea intensidade do transmissor e Alta.
- PRI (PI_PrimDetEmptyW1ErrCnt)> 10
- Primário detector transmissor Eletrônicos Quebrados (IC55, IC33, Q9
e Componentes) a bordo Condutor de Proteção.
C CofB 088 046

Priming DETECTOR DE TESTE DE Erros, NO SANGUE DETECTADO
(CPU P)
- CPU P NÃO Sente "sangue" Quando a priming detector intensidade
Reduzido E.
- PRI (PI_PrimDetBloodPErrCnt)> 10
C CofB 088 047

Priming DETECTOR DE TESTE DE Erros, NO SANGUE DETECTADO
(CPU W)
- CPU W NÃO Sente "sangue" o detector when de iniciação
intensidade E Reduzido.
- PRI (PI_PrimDetBloodWErrCnt)> 10
68 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- CPU W E não calibrada / Quebrado (IC10 na placa CPU de Proteção)
C CofB 088 048

SANGUE NA IMPRIMACAO DETECTOR (Segundo teste), CPU P
- CPU P sentiu "sangue" quando a intensidade priming teste de detector de e
Alta Novamente Apos uma baixa de teste intensidade ..
- PRI (PI_PrimDetEmptyP2ErrCnt)> 10
- Erro de Software
C CofB 088 049

SANGUE NA IMPRIMACAO DETECTOR (teste Segundo), CPU W
CPU W sentiu "sangue" quando a intensidade priming teste de detector de e
Alta Novamente Apos uma baixa de teste intensidade.
- PRI (PI_PrimDetEmptyW2ErrCnt)> 10
- CPU W E não calibrada / Quebrado (IC10 na placa CPU de Proteção)
C CofB 088 050

SEGURANÇA ERROR RELAY TEST, Referência Atual TOO
ALTO
- No Início do teste de retransmissão, uma corrente e Medida when
o relé E OFF (este valor Atual E USADA Como corrente de Referência não
seguintes OS testículos). A corrente de Referência medido era Demasiado
Elevada.
- PRI (PI_RelayOff1ErrCnt)> 4
HCEN12371 Rev. 10.2011
- Códigos de Erro
69 (115)
- O relé de Segurança (K2) na CPU placa Controle E Quebrado
- O Sistema de Medição de corrente da válvula E interrompida (e R20
- CPU P E não calibrada
C CofB 088 051

SEGURANÇA teste de erro de revezamento,
MUITO ALTA Diferença de corrente (Primeira prova)
- A Diferença Entre uma corrente de Segunda ea Referência
Atual valor, medido when o relé E OFF, E MUITO alto (o
relé de Segurança é OFF e BYVA ESTÁ Aberto).
- PRI (PI_RelayOff2ErrCnt)> 4
C CofB 088 052

MUITO BAIXO Diferença de corrente (Primeira prova)
- A Diferença Entre uma corrente de Referência ea Primeira corrente
valor, medido when o relé E Ligado, E MUITO Pequeno (relé de Segurança é
ON e BYVA ESTÁ Aberto).
- PRI (PI_RelayOn1ErrCnt)> 4
- BYVA NÃO ESTÁ Ligado (OU Quebrado).
- Bordo Condutor de Proteção ESTÁ quebrada (IC3, Q3)
C CofB 088 053

MUITO BAIXO Diferença de corrente (Segundo teste)
- A Diferença Entre uma corrente de Segunda ea Referência
Valor Atual, medida when o relé E Ligado, E MUITO Pequeno (Segurança
relé E Ligado e BYVA ESTÁ Aberto).
- BYVA NÃO ESTÁ Ligado (OU Quebrado).
- Bordo Condutor de Proteção ESTÁ quebrada (IC3, Q3)
70 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CofB 088 054

MUITO ALTA Diferença de corrente (Segundo teste)
- A Diferença Entre uma corrente de Referência ea Terceira corrente
valor, medido when o relé E Ligado, E MUITO alto (relé de Segurança é
EM BYVA e ESTÁ Fechado.
- Bordo Condutor de Proteção ESTÁ quebrada (IC3, Q3) (BYVA NÃO fecha)
C COFF 088 055

TEMPERATURA Erro de teste,
MUITO ALTA a Diferença de temperatura (temperatura Alta. TEST)
- A Diferença de temperatura Entre uma CPU e CPU CP Demasiado E
Grande na fase de teste de alta temperatura. TempC E em medido
célula de condutividade B.
- PRI (PI_TempHighDiffErrCnt)> 10
- TempC-TempP> 1.3ºC OU TempC-TempP <-0.6ºC
- CA CPU / D-sistema NÃO calibrado
- CPU PA / D-sistema NÃO calibrado
- Célula de condutividade B Quebrado
- Célula de condutividade P Quebrado
C COFF 088 056
TOO BAIXA TEMPERATURA MEDIDA (temperatura Alta. TEST)
- A temperatura Medida (tempP) E menor do Que o limite de teste em
o teste de alta temperatura. A temperatura Medida POR tempP
41ºC inferior foi, embora a temperatura foi Aumentada
Uma Segunda vez Pela CPU C.
- PRI (PI_TempHighLevelErrCnt)> 4
- TempP <41ºC
- O Sistema de Regulação da temperatura ESTÁ Quebrado (Controle CPU
placa)
HCEN12371 Rev. 10.2011
- Códigos de Erro
71 (115)
C COFF 088 057

TEMPERATURA Instável (temperatura Alta. TEST)
- O valor da temperatura Medida NÃO E stable na Alta
teste de temperatura.
- PRI (PI_TempHighStableErrCnt)> 4
placa)
C COFF 088 058

MUITO ALTA a Diferença de temperatura (TEMP LOW. TEST)
Uma Diferença de temperatura Entre uma CPU e CPU CP Grande e
Demasiado
na temperatura de Ensaio de Baixo fase. TempC E em medido
célula de condutividade B.
- PRI (PI_TempLowDiffErrCnt)> 4
C COFF 088 059

TEMPERATURA Instável (TEMP LOW. TEST)
- O valor da temperatura Medida NÃO E stable não Baixo
teste de temperatura.
- PRI (PI_TempLowStableErrCnt)> 4
placa)
C COFF 088 060

DIVA / TAVA Erro de teste,
FALTA DE ALCANÇAR alto nivel em CÂMARA DEAIRATING
- Alto nivel na Câmara deairating NÃO E alcançado nenhum Início fazer
o vazamento da válvula (DIVA / TAVA) de teste.
72 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- PRI (PI_ValveFillupErrCnt)> 4
- Bad / nenhuma Conexão com interruptor de Nível nenhum Câmara
deairating. Verifica
Conexão do interruptor de Nível placa parágrafo FM I / O (P503).
- Interruptor de Nível Quebrado
- Aberto EVVA NÃO ESTÁ
- Fechada TAVA NÃO ESTÁ
- IC 28 a bordo Condutor de Proteção Quebrado
- FIVA E mau FUNCIONAMENTO (se o UFD-kit ESTÁ instalado)
C COFF 088 061
DIVA / TAVA Erro de teste, vazamento no teste de Alta pressao
- A pressao de diálise foi Medida Duas vezes com DIVA / TAVA / EVVA
fechadas. A between Diferença As Duas medições de pressao
era grande Muito.
- PRI (PI_ValveHighLeakErrCnt)> 4
- A pressao de diálise Mudou Mais do Que +/- Entre 30 mmHg
As Duas medições.
- Ha hum vazamento Entre o conector do dialisador e da derivação
mamilo. Verifique o anel de vedação não dialisador conector.
- A Câmara de deairating ESTÁ vazando
- DIVA / TAVA / EVVA / REVA vazando ESTÁ
- De: Não e Um vazamento no medidor de caudal na parte dianteira da
máquina
- FIVA ESTÁ vazando (se o UFD-kit ESTÁ instalado)
C COFF 088 062

DIVA / TAVA Erro de teste, a pressao DIÁLISE FORA
LIMITES
NO ENSAIO DE BAIXA pressao (Segundo teste)
- CPU C tinha regulado a pressao do fluido de diálise EM + 200 mmHg,
medido a HPG. A pressao do fluido de diálise, medida na
Transdutor de pressao de diálise, exterior foi de 200 +/- 20 mmHg.
- PRI (PI_ValveHighLevel1ErrCnt)> 4
- A pressao do fluido no exterior da diálise de 200 +/- 20 mmHg
- Abre DIVA NÃO
- O Transdutor HPG UO o Transdutor de pressao de diálise E
Calibrada Nao.
C COFF 088 063

LIMITES
NO ENSAIO DE ALTA PRESSAO (Primeira prova)
HCEN12371 Rev. 10.2011
- Códigos de Erro
73 (115)
- CPU C tinha regulado a pressao do fluido de diálise EM + 200 mmHg,
Transdutor de pressao de diálise, exterior foi de 200 +/- 20 mmHg.
- PRI (PI_ValveHighLevel2ErrCnt)> 4
- A pressao do fluido no exterior da diálise de 200 +/- 20 mmHg
Calibrada Nao.
- Fluxo de diálise Instável
C COFF 088 064

DIVA / TAVA Erro de teste,
Pressao Instável em teste de Alta pressao
- A pressao de diálise NÃO E stable nenhum teste de Alta pressao.
Regulada pressao aprox. + 200 mmHg (HPG)
- PRI (PI_ValveHighStableErrCnt)> 4
- A Variação de pressao do fluido de diálise era> 20
- De: Não E Demasiado ar no fluido de diálise
- O Transdutor de pressao E Quebrado HPG
- O Transdutor de pressao de fluido de diálise E Quebrado
C COFF 088 065

DIVA / TAVA Erro de teste, vazamento no teste de pressao LOW
- A pressao de diálise foi Medida Duas vezes com DIVA / TAVA / EVVA
fechadas. A between Diferença As Duas medições de pressao
era grande Muito.
- PRI (PI_ValveLowLeakErrCnt)> 4
- A pressao de diálise Mudou Mais do Que +/- Entre 20 mmHg
As Duas medições.
- Ha hum vazamento Entre o conector do dialisador e da derivação
mamilo. Verifique a oring não dialisador conector.
- A Câmara de deairating ESTÁ vazando
- DIVA / TAVA / EVVA / REVA vazando ESTÁ
- De: Não e Um vazamento no medidor de caudal na parte dianteira da
máquina
- FIVA ESTÁ vazando (se o UFD-kit ESTÁ instalado)
C COFF 088 066
LIMITES
No teste de baixa pressao (Primeira prova)
- CPU C tinha regulado a pressao do fluido de diálise em -200mmHg,
74 (115)
Códigos de Erro
HCEN12371 Rev. 10.2011
Transdutor de pressao de diálise, fóruns foi -200 +/- 20 mmHg.
- PRI (PI_ValveLowLevel1ErrCnt)> 4
- A pressao do fluido de diálise no exterior -200 +/- 20 mmHg
Calibrada Nao.
C COFF 088 067

LIMITES
IN teste de Alta pressao (Segundo teste)
- CPU C tinha regulado a pressao do fluido de diálise em -200mmHg,
Transdutor de pressao de diálise, fóruns foi -200 +/- 20 mmHg.
- PRI (PI_ValveLowLevel2ErrCnt)> 4
- A pressao do fluido de diálise no exterior -200 +/- 20 mmHg
- Abre TAVA NÃO
Calibrada Nao.
C COFF 088 068

DIVA / TAVA teste de Erro, um Instável pressao
NO ENSAIO DE BAIXA pressao
- A pressao de diálise NÃO E stable nenhum teste de baixa pressao.
Regulada pressao aprox. -200mmHg (HPG)
- PRI (PI_ValveLowStableErrCnt)> 4
- A Variação de pressao do fluido de diálise era> 20
- De: Não E Demasiado ar no fluido de diálise
- O Transdutor de pressao E Quebrado HPG
- O Transdutor de pressao de fluido de diálise E Quebrado
C CofB 088 069

VENOSA Grampo teste de Erro, Grampo NÃO ABERTO NO INÍCIO
- O Grampo venoso E Fechado when o teste de Fixação comeca (o Grampo
E comandado Aberto).
- PRI (PI_VClampOpen1ErrCnt)> 4
- BRL (B_VenClampClosed) = true
- O Grampo venosa ESTÁ encravada na posição fechada
HCEN12371 Rev. 10.2011
Códigos de Erro
75 (115)
- A placa de excitador Grampo E Quebrado (transmissor-receptor)
- Placa CPU de Proteção quebrada (R47, IC45, IC20, Q7, Q8, IC46,
IC41, IC7)
C CofB 088 070

VENOSA Grampo teste de Erro, braçadeira NÃO ABRIR (CPU P)
O Grampo venosa NÃO abre DEPOIS de ter SIDO Fechado POR CPU P
IC41, IC7)
C CofB 088 071

VENOSA Grampo teste de Erro, braçadeira NÃO ABRIR (CPU W)
- O Grampo venosa NÃO abre DEPOIS de ter SIDO Fechado POR CPU W
IC41, IC7)
C CofB 088 072

VENOSA Grampo teste de Erro, NÃO braçadeira FECHADO (CPU P)
- CPU P NÃO PODE fechar um venosa braçadeira.
- PRI (PI_VClampPCloseErrCnt)> 10
- BRL (B_VenClampClosed) = FALSE
- O Grampo venosa E encravada na posição Aberta
- Placa CPU de Proteção quebrada (R47, IC45, IC20, Q8, IC41)
C CofB 088 073

VENOSA Grampo teste de Erro, NÃO braçadeira FECHADO (CPU W)
- CPU W NÃO PODE fechar um venosa braçadeira.
76 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- PRI (PI_VClampWCloseErrCnt)> 10
- BRL (B_VenClampClosed) = FALSE
- O Grampo venosa E encravada na posição Aberta
- Placa CPU de Proteção quebrada (R47, IC45, IC20, Q7, IC46, IC7)
C CofB 088 074
ARTERIAL Grampo teste de Erro
O teste de Fixação falhou arterial, tanto Ao abrir fechar OU Ao
o Grampo
- BRL (B_ArtClampTestErr) = true
- A braçadeira E ficado Encravado OU bloqueado
- Má Ligação Entre a Unidade de Grampo e Os cabos
- A Unidade de Fixação ESTÁ Quebrado
- Placa CPU de Proteção quebrada (IC45, Q6, V7)
C COFF 088 075

AQUECEDOR teste de Erro, AQUECEDOR ENERGIZADOS
- O AQUECEDOR AINDA ESTÁ energizado APOS CPU C regulou 0%
dutycycle
- P931 e P932 na placa do relé fazer AQUECEDOR São posicionados de
forma incorreta
- A placa de relé fazer AQUECEDOR ESTÁ Quebrado (K1)
- A placa de relé fazer AQUECEDOR ESTÁ Quebrado (Componentes
IC1and)
- Placa CPU de Controle ESTÁ Quebrado (IC21)
C COFF 088 076

- O AQUECEDOR AINDA ESTÁ energizado when CPU P transformou o
AQUECEDOR
relais Desligado,.
- O conselho FM I / O ESTÁ Quebrado (Q1, R8)
- Bordo Condutor de Proteção quebrada (IC3, IC25, IC 28)
HCEN12371 Rev. 10.2011
- Códigos de Erro
77 (115)
C COFF 088 077
- O AQUECEDOR AINDA ESTÁ energizado APOS CPU C foi Desligado, o
AQUECEDOR
retransmissão.
- O conselho FM I / O ESTÁ Quebrado (Q2)
- A placa de motorista Controle ESTÁ Quebrado (IC24)
- A placa de controlador de Proteção e quebrada (IC25, IC 28)
C COFF 088 078

- O AQUECEDOR AINDA ESTÁ energizado APOS INVA foi
fechada. Nenhum Fluxo
atraves do interruptor de Fluxo.
- A chave de Fluxo ESTÁ encravada na posição superior,
- O conselho FM I / O ESTÁ Quebrado (Q4)
C COFF 088 079

AQUECEDOR teste de Erro, AQUECEDOR Nao ENERGIZADOS
Componentes)
C COFF 088 080

78 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
Componentes)
C COFF 088 081

Componentes)
C COFF 088 082

HCEN12371 Rev. 10.2011
- Códigos de Erro
79 (115)
Componentes)
C COFF 088 083

Componentes)
C COFF 088 084

FALHA Ao Regulamentar HPG pressao (DIVA / TAVA
TESTE)
- Não "pressao alcançado" Sinal de confirmação enviado a CPU P de
CPU C
- PRI (PI_ValveNoAchErrCnt)> 4
- Fuga Entre OS tubos de fluido de diálise ea máquina
- Fuga Entre OS Conectores de dialisador e da Unidade de desvio
- Quebrado Transdutor HPG
- Controle Quebrado placa de driver (Q12 e Componentes)
- Controle Quebrado placa CPU (IC32)
C COFF 088 085

NO valor de condutividade ENVIADO PARA CPU P (TEST LOW)
80 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- No valor de condutividade enviado de CPU C a P Durante CPU
teste de condutividade
- PRI (PI_CondNoAchLowErrCnt)> 0
- O Ensaio a baixa foi executado POR 60 Segundos sem valor enviado
da CPU C
- Célula de condutividade Quebrado CPU C (Células B)
- Broken bordo MM I / O
- Broken placa CPU de Proteção (IC50)
- Broken placa de Controle CPU (IC5, IC4, IC1 e Componentes)
C COFF 088 086

NÍVEL Instável CÂMARA em DEAIRATING
- O nivel de deairating Câmara Instável E.
- O Nível DEVE Alta ter SIDO
- PRI (PI_ValveBubLevelErrCnt)> 10 (UFD-kit NÃO instalado)
- PRI (PI_ValveBubLevelErrCnt)> 65 (UFD-kit instalado)
- AK95P.CPU_P.SUP.MEAS.MEASURE_INPUT.bubble (log.
Variável)Algumas Possíveis explicações Porque o Erro ocorreu:
- Vazamento de ar
- Detector de Nível Quebrado
- EVVA NÃO ESTÁ Aberto UO com defeito
- TAVA NÃO E OU fechada com defeito
- FIVA E Quebrado (se o UFD-kit E preseted)
- UFD NÃO E preseted, apesar do ultrafiltro e FIVA E montado
C COFF 088 087

FALHA Ao Regulamentar HPG pressao
(DIVA / TAVATEST)
CPU C
- CPU E regulares a pressao HPG parágrafo -200mmHg
- PRI (PI_ValveNoAchLow1ErrCnt)> 4
-. Ar em fluido Verifique se há vazamento
HCEN12371 Rev. 10.2011
- Códigos de Erro
81 (115)
C COFF 088 088

TESTE)
CPU C
- CPU E regular, de um HPG pressao a + 200 mmHg
- PRI (PI_ValveNoAchHigh1ErrCnt)> 2
C COFF 088 089

TESTE)
CPU C
- CPU E regulares a pressao HPG parágrafo -200mmHg
- PRI (PI_ValveNoAchLow2ErrCnt)> 2
C COFF 088 090

TESTE)
CPU C
- CPU E regular, de um HPG pressao a + 200 mmHg
- PRI (PI_ValveNoAchHigh2ErrCnt)> 2
82 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C COFF 088 091

Temperatura Muito Alta Nenhuma Arranque
- CPU P NÃO PODIA Medir a temperatura Abaixo de 45 ° C (Medida 15
MinutosTempo)
- PRI (PI_TempStartHiErrCnt)> 0
- AK95P.CPU_P.SUP.MEAS.AD_INPUT.tempValue> 45C
- Temperatura da CPU Transdutor de P Quebrado
- Broken MM 95 bordo
- Bordo Condutor de Proteção Quebrado
C COFF 088 092

Falha when Regulação da temperatura,
TESTE DE ALTA TEMPERATURA
- CPU C Não Tem SIDO Capaz de regular, de um temperatura
- PRI (PI_TempNoAchHigh1ErrCnt)> 0
- Temperatura Instável em Células B condutividade,
(FRI (FI_MM90CondTempB)
- Fluxo de fluido Instável OU pressao do fluido Instável (Veja PR2)
- Unidade de relé de AQUECEDOR Quebrado
C COFF 088 093

TESTE DE ALTA TEMPERATURA
- CPU C Não Tem SIDO Capaz de regular, de um temperatura (Durante
reteste)
- PRI (PI_TempNoAchHigh2ErrCnt)> 0
(FRI (FI_MM90CondTempB)
C COFF 088 094

TESTE DE TEMPERATURA BAIXA
- CPU C Não Tem SIDO Capaz de regular, de um temperatura
- PRI (PI_TempNoAchLowErrCnt)> 0
FRI (FI_MM90CondTempB)
HCEN12371 Rev. 10.2011
- Códigos de Erro
83 (115)
C COFF 088 095

CONDUTIVIDADE Instável (HIGH TEST)
- No valor de condutividade enviado de CPU C um devido CPU P à Instável
sinal
- PRI (PI_CondNoAchHighErrCnt)> 0
-. Instável Cond valor na célula de condutividade B, FRI (FI_MM90CONDB)
- Célula de condutividade Quebrado CPU C (Células B)
- Broken bordo MM I / O
C CofB 088 096

TESTE BATERIA DE ERRO 4 vezes seguidas
- Sistema de Protecção mediu Muito Baixo de bateria
Tensão Pelo Menos 4 vezes seguidas
- Tensão Medida <7,5 V (sem carga na bateria)
- Tensão Medida <6,0 V (bateria carregada com 50 mA)
C COFF 088 097

FALHA DE COMUNICAÇÃO DURANTE VALVES corrente de teste
- CPU P enviou hum PEDIDO parágrafo CPU C parágrafo Definir o estatuto
de BYVA e
DIVA de Uma Maneira Específica. CPU P Não Tem QUALQUÉR
confirmação da
pedido.
- PRI (PI_CurrVaConfirmErrCnt)> 5
- CPU P NÃO Receber QUALQUÉR Sinal de confirmação.
- Placa Quebrado CPU C
- Bordo P Quebrado CPU
C COFF 088 098

FALHA fecham Durante VALVES corrente de teste
- A Válvulas diva, BYVA, TAVA e EVVA fechada DEVE ser, mas
a corrente da válvula medido indica that Pelo Menos hum Deles ESTÁ
aberto.
- PRI (PI_CurrVaCloseErrCnt)> 2
84 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- A corrente de válvula indica that Alguns válvula ESTÁ Aberta.
- Broken bordo motorista Controle
C COFF 088 099

DIVA FALHA Aberto Durante VALVES corrente de teste
- DIVA DEVE Ser Aberto, mas a corrente da válvula Medida indica
Que ESTÁ Fechado.
- PRI (PI_CurrVaOpenDIVACPErrCnt)> 2
- A corrente da válvula indica that Fechado DIVA ESTA.
- Quebrado DIVA
C COFF 088 100

DIVA P FECHADO falha Durante VALVES corrente de teste
- DIVA DEVE Ser fechada, mas a corrente da válvula Medida indica
Que É Aberto. CPU C Quer ter DIVA Aberto. CPU P Quer
TEM Fechado DIVA.
PRI (PI_CurrVaOpenDIVACErrCnt)> 2
A corrente da válvula indica that Aberta DIVA ESTA.
placa de motorista Quebrado Controle
placa de excitador de Protecção Quebrado
C COFF 088 101

DIVA C FECHADO falha Durante VALVES corrente de teste
- DIVA DEVE Ser fechada, mas a corrente da válvula Medida indica
Que É Aberto. CPU C Quer ter DIVA Fechado. CPU P Quer
ter Aberto DIVA.
- PRI (PI_CurrVaOpenDIVAPErrCnt)> 2
- A corrente da válvula indica that Aberta DIVA ESTA.
C COFF 088 102

BYVA ABERTO falha Durante VALVES corrente de teste
- BYVA DEVE Ser Aberto, indica mas a corrente da válvula Medida
Que ESTÁ Fechado.
HCEN12371 Rev. 10.2011
- Códigos de Erro
85 (115)
- PRI (PI_CurrVaOpenBYVACPErrCnt)> 2
- A indica real that uma válvula ESTÁ fechada BYVA.
- BYVA Quebrado
C COFF 088 103

BYVA C ABERTO falha Durante VALVES corrente de teste
Que ESTÁ Fechado. CPU C Quer ter BYVA Aberto. CPU P Quer
TEM BYVA Fechado.
- PRI (PI_CurrVaOpenBYVACErrCnt)> 2
- BYVA Quebrado
C COFF 088 104

BYVA P ABERTO falha Durante VALVES corrente de teste
Que ESTÁ Fechado. CPU C Quer ter BYVA Fechado. P Quer CPU
ter BYVA Aberto.
- PRI (PI_CurrVaOpenBYVAPErrCnt)> 2
- BYVA Quebrado
C COFF 088 105

TAVA ABERTO falha Durante VALVES corrente de teste
- TAVA DEVE Ser Aberto, mas a corrente da válvula Medida indica
Que ESTÁ Fechado.
- PRI (PI_CurrVaOpenTAVAErrCnt)> 2
- A indica real that uma válvula ESTÁ fechada TAVA.
- Quebrado TAVA
C COFF 088 106
EVVA ABERTO falha Durante VALVES corrente de teste
86 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
- EVVA DEVE Ser Aberto, mas a corrente da válvula Medida indica
Que ESTÁ Fechado.
- PRI (PI_CurrVaOpenEVVAErrCnt)> 2
- A indica real that uma válvula ESTÁ fechada EVVA.
- Quebrado EVVA
C COFF 088 107

CASO DE ERRO
Erro Transitorio
- Erro interno de software.
C COFF 088 108

Condutividade em CPU C Instável (condutividade Alta
TESTE)
- O valor da condutividade Medida na CPU C NÃO E stable não
Alto teste de condutividade
- PRI (PI_CondCHighStableErrCnt)> 4
C COFF 088 109

Erro geral (Alta condutividade TEST)
- O teste de Alta condutividade NÃO Passou nsa 20 Minutos
limite de ritmo
- PRI (PI_CondTimeOutErrCnt)> 0
C COFF 088 110

DRVA ABERTO falha Durante VALVES corrente de teste
- DRVA DEVE Ser Aberto, indica mas a corrente da válvula Medida
é isso
HCEN12371 Rev. 10.2011
Códigos de Erro
87 (115)
fechadas.
- PRI (PI_CurrVaOpenDRVAErrCnt)> 2
- A indica real that uma válvula ESTÁ fechada DRVA.
- Quebrado DRVA
C COFF 088 111

REVA ABERTO falha Durante VALVES corrente de teste
- REVA DEVE Ser Aberto, mas a corrente da válvula Medida indica
Que ESTÁ Fechado.
- PRI (PI_CurrVaOpenREVAErrCnt)> 2
- A indica real that uma válvula ESTÁ fechada REVA.
- Quebrado REVA
C COFF 088 112

Zeva ABERTO falha Durante VALVES corrente de teste
- Zeva DEVE Ser Aberto, mas a corrente da válvula Medida indica
Que ESTÁ Fechado.
- PRI (PI_CurrVaOpenZEVAErrCnt)> 2
- A indica real that uma válvula ESTÁ fechada Zeva.
- Quebrado Zeva
C COFF 088 113

RIVA ABERTO falha Durante VALVES corrente de teste
- RIVA DEVE Ser Aberto, mas a corrente da válvula Medida indica
Que ESTÁ Fechado.
- PRI (PI_CurrVaOpenRIVAErrCnt)> 2
- A corrente da válvula indica that Fechado RIVA ESTA.
- Quebrado RIVA
C COFF 088 114

INVA ABERTO falha Durante VALVES corrente de teste
- INVA DEVE Ser Aberto, mas a corrente da válvula Medida indica
- Códigos de Erro
HCEN12371 Rev. 10.2011
Que ESTÁ Fechado.
- PRI (PI_CurrVaOpenINVAErrCnt)> 2
- A indica real that uma válvula ESTÁ fechada INVA.
- Quebrado INVA
C COFF 088 115

QUÍMICA DA Válvula de FUGA DE TESTE
A pressao negativa de -350 mmHg NÃO E Realizado.
causa provável e Um enorme vazamento de ar em Algum Lugar Entre INVA
e Zeva. Otras Causas PODEM Ser hum sensor GPS com defeito UO
Uma bomba de sucção com defeito.
C COFF 088 116

A pressao preso aumentou Acima da pressao negativa
de -250 mmHg Durante o Período de estabilização de 4 Segundos.
e Zeva.
C COFF 088 117

A pressao Preso diminuiu MAIS de 10 mmHg a 10
segundos. causa provável E UMA fuga de ar menor em Zeva, BYVA,
RIVA UO Câmara de desgaseificação.
C COFF 088 118
A pressao Preso aumentou MAIS de 10 mmHg a 10
segundos. causa provável e Um menor INVA vazamento de ar, AIVA, CBVA
OU O Caminho do fluido ESTÁ vazando.
C COFF 088 119

A pressao preso aumentou Acima da pressao negativa
de -250 mmHg Durante o Período de estabilização de 4 Segundos.
e Zeva.
C COFF 088 120

A pressao Preso diminuiu MAIS de 10 mmHg a 10
segundos.
causa provável E UMA fuga de ar menor em Zeva, BYVA, RIVA UO
Câmara de desgaseificação.
C COFF 088 121

A pressao Preso aumentou MAIS de 10 mmHg a 10
segundos.
causa provável E UMA fuga de ar menor em INVA, AIVA, CHVA fluido UO
Caminho ESTÁ vazando.
C CofB 088 122

Controlar Transdutor de pressao venosa e venosa de Proteção
Transdutor de pressao Difere Mais de 10 mmHg Durante um venosa Alta
teste de pressao. causa provável E Sensores com defeito OU incorreto
Sensores CALIBRADOS.
C CofB 088 123

braçadeira NÃO ESTÁ arterial Definido instalado, mas ê detectado cabelo
PCH o Presente
(Braçadeira NÃO Fechado ESTA).
C CofB 088 124

máquina de diálise no Modo Única agulha, mas pinça arterial NÃO E
instalado.
C CofB 088 125

Assistida Priming Alt 1 Contém Câmara de gotejamento auto venosa
ajuste, mas sem braçadeira arterial ESTÁ instalado.
C CofB 088 126

- Códigos de Erro
C CofB 088 127
C COFF 088 128

O CHVA NÃO abrir corretamente.
Causa provável e A Válvula Quebrada desconectados UO.
C CO 089, Real Time Clock

C CO 089 000
CASO DE ERRO
Erro Transitorio
C CO 089 001
RELÓGIO DE TEMPO Real ERROR (leia)
Ocorreu hum Erro I2C Durante a Leitura do Relógio em Tempo Real /
Calendário -
PCF8573. Um dado hora de ea Atuais na máquina PODE Sor
incorreta.
- Relógio de Tempo Real voltou Mensagem de Erro
- IC47 Relógio em Tempo real (e Componentes) a bordo de Condutor de
Proteção
partido
C CO 089 002
Tempo Real Erro do Relógio (escrever)
Ocorreu hum Erro I2C Ao gravar o Relógio de Tempo Real / Calendário -.
- Relógio de Tempo Real voltou Mensagem de Erro
- IC47 Relógio em Tempo real (e Componentes) a bordo de Condutor de
Proteção
partido
C CO 089 003
RELÓGIO DE TEMPO Real ERROR (SAVE)
- Ocorreu hum Erro ao salvar o ano (EEI_TimeNowYear) em
como Variáveis predefinidas. O valor do ano incorreto PODE Estar na
Próxima vez
uma máquina de e iniciada.
- Memória Quebrado SAFE
C CO 089 004
RELÓGIO DE TEMPO Real ERROR (AUTO START)
- Durante o Arranque, a Função detectou Que o alarme foi
Ligado na PCF8573, mas NÃO havia auto-Início valida
Estatuto NAS Salvo Tabelas de Memória de Segurança. Sem autorinse OU
autoheat
vai iniciada sor.
- Códigos de Erro
HCEN12371 Rev. 10.2011
- Memória Quebrado SAFE
C CO 090, Protective Vpr Definido limite

C CO 090 000
CASO DE ERRO
Erro Transitorio
C CO 093, Desinfecção Temporizador

C CO 093 000
CASO DE ERRO
Erro Transitorio
C CO 094, descalcificação TEMPORIZADOR

C CO 094 000
CASO DE ERRO
Erro Transitorio
CO 097, menu de manuseio de

C CO 097 000
CASO DE ERRO
C CO 097 001
CASO DE ERRO
C FRFF 088, Funcional Verifique Restart
Os seguintes Códigos de Erro São "Códigos de Erro silenciosas". Se hum
Ensaio Correspondente a Cada hum dos Códigos de Erro
falhar, a verificação monitorar funcional de fluido Sera reiniciado EO código
de Erro C FRFF XXX XXX Sera
armazenados no buffer de código de Erro. Se o teste falhar Uma Segunda vez,
o código de Erro C COFF XXX XXX
aparecem, juntamente com alarme sonoro e luz chave de boca.
C FRFF 088 055

Verificação REINICIADO funcional
-Veja C COFF 088 055
C FRFF 088 056

- Códigos de Erro
C FRFF 088 061

C FRFF 088 065

C FRFF 088 086

C FRFF 088 088

C FRFF 088 092

C FRFF 006, Funcional Verifique Restart
Os seguintes Códigos de Erro São "Códigos de Erro silenciosas". Se hum
Ensaio Correspondente a Cada hum dos Códigos de Erro
falhar, a verificação monitorar funcional de fluido Sera reiniciado EO código
de Erro C FRFF XXX XXX Sera armazenados no buffer de código de Erro.
Se o teste falhar Uma Segunda vez, o código de Erro C COFF XXX XXX
aparecem, juntamente com alarme sonoro e luz chave de boca.
C FRFF 006 003

-Veja C CFF 006 003
C Cx 000 xxx, Transition Controlador

C Cx 000 001
ttt Pxxx
Processo nº xxx fora de alcance sem teste de Transição
C Cx 000 002
Pxxx yyy
yyy nr Estado fora da Faixa
C Cx 000 003
ttt Pxxx
Teste nr fóruns ttt de alcance sem teste de Transição
- Códigos de Erro
HCEN12371 Rev. 10.2011
C Cx 000 004
P000 xxx
sombra Tabela estado do Processo corrompido em xxx Processo
C Cx 000 005
Pxxx yyy
Tentativa Processo parágrafo assumir NÃO Definida yyy estado
C Cx 000 006
Pxxx yyy
Tentativa yyy Estado PARA O Processo de Controlar a Própria UO superiores
nível
C Cx 000 007
Pxxx yyy
Tentativa yyy Estado do Pará Controlar Processo Não Definido
C Cx 000 008
Pxxx yyy
Tentativa yyy Estado do Pará Controlar a Função NÃO Definida
C Cx 000 009
Pxxx yyy
Tentativa yyy Estado do Pará duplicar o Controle do Processo
C Cx 000 010
Pxxx yyy
Tentativa yyy Estado do Pará duplicar de Controle de Função
C Cx 000 011
Pxxx yyy
Tentativa yyy Estado do Pará referenciar Evento Não Definido
ao controle
C Cx 000 012
Pxxx yyy
Tentativa yyy Estado do Pará Definir o Modo de eventos Não-Definida
C Cx 000 013
fff P000
De: Não Controlado fff Função
C Cx 000 014
Pxxx yyy
Tentativa yyy Estado do Pará Definir inexistentes cruz Saida
referência
C Cx 000 015
jjjj iii
Crossreference III REFERÊNCIAS inexistente lógica
jjjj SAÍDA
C Cx 000 016
fff P000
sombra Tabela Função corrupto em fff Função
C Cx 000 017
jjjj iii
SAÍDA lógica corrupto. CrossReference III REFERÊNCIAS um
Tabela de SAÍDA lógica. REFERÊNCIAS jjjj PARA O índice não Arquivo
iluminado.
Erro incondicional, bomba de sangue Disponível se x = "F" ou
"O"
Algumas Possíveis explicações Porque o Erro Acima TEM
ocorreu:
(X = identificador controlador de Transição [B, F, O])
(Xxx = Número do Processo)
(YYY = Número Estado)
- Códigos de Erro
93 (115)
C CSYS, Ctask na CPU C

C CSYS 000 000
CASO DE ERRO O / FM_MAINSTATEFCN.
C CSYS 000 001

ADC_TASK NÃO PODE Ser Iniciado.
C CSYS 000 002

FMTRC Tarefa NÃO PODE Ser Iniciado.
C CSYS 000 003

BMTRC Tarefa NÃO PODE Ser Iniciado.
C CSYS 000 004

OMTRC Tarefa NÃO PODE Ser Iniciado.
C CSYS 000 005

FCN_TASK_0 NÃO PODE Ser Iniciado.
C CSYS 000 006
C CSYS 000 007

C CSYS 000 008

C CSYS 000 009

- Códigos de Erro
HCEN12371 Rev. 10.2011
C CSYS 000 010

C CSYS 000 011

VERSION DO PROGRAMA DE Erros, CPU C
- Uma Combinação ilegal de PROMS were detectados no Arranque
- Os EPROMS CPU C Não São Aprovados (em Combinação com P
ai credo)
C CSYS 000 012

VERSION DO PROGRAMA DE Erros, CPU P
- Os EPROMS P Aprovados NÃO CPU São Paulo (em Combinação com C
ai credo)
C CSYS 000 013

VERSION DO PROGRAMA DE Erros, CPU W
- A CPU W EPROM NÃO E Aprovado (em Combinação com C e
P)
C CSYS 000 014

VERSION DO PROGRAMA DE Erros, CPU C e CPU P
- A CPU C e EPROMS P Não São Aprovados (em Combinação
com W)
C CSYS 000 015

VERSION DO PROGRAMA DE Erros, CPU C e CPU W
- A CPU C e EPROMS W NÃO Aprovados São Paulo (em Combinação
com P)
C CSYS 000 016

PROGRAMA DE ERRO VERSION, CPU PE CPU W
- Combinação de Uma Ilegal de EPROMS were detectados não ARRANQUE
- A CPU P e PROMS W Não São Aprovados (em Combinação
HCEN12371 Rev. 10.2011
- Códigos de Erro
95 (115)
com C)
C CSYS 000 017

VERSION DO PROGRAMA DE Erros, SISTEMA Subversão
- A CPU P and / or um PROM CPU W NÃO E Aprovado em
Combinação com um C. CPU
C CSYS 000 018
Início Remoto das WRO FALHOU
Erro de software -Internal
C CSYS 000 019

C CSYS 000 020

Supervisão Tarefa NÃO PODE Ser Iniciado.
C CSYS 000 030

PROGRAMA DE FLUXO TIMEOUT
- Ritmo Um limite de Fluxo do Programa TEM SIDO detectada em CPU C.
C CSYS 000 202

Tarefa TIME-OUT
- O BMTrc_Task NÃO ESTÁ em execução
C CSYS 000 203

Tarefa TIME-OUT
- O FMTrc_Task NÃO ESTÁ em execução
C CSYS 000 204

Tarefa TIME-OUT
- O OMTrc_Task NÃO ESTÁ em execução
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CSYS 000 205

Tarefa TIME-OUT
- O Fcn_Task_0 NÃO ESTÁ em execução
C CSYS 000 206

Tarefa TIME-OUT
C CSYS 000 207

Tarefa TIME-OUT
C CSYS 000 208

Tarefa TIME-OUT
C CSYS 000 209

Tarefa TIME-OUT
C CSYS 000 210

Tarefa TIME-OUT
C CSYS 000 210

Tarefa TIME-OUT
C CSYS 000 211

Tarefa TIME-OUT
CEN12371 Rev. 10.2011
AK 96
- Códigos de Erro
97 (115)
- O AdcTask NÃO ESTÁ em execução
C CSYS 000 250

Tarefa TIME-OUT
- O ComTask NÃO ESTÁ em execução
C CSYS 000 251

Tarefa TIME-OUT
- O SDTLog_Task NÃO ESTÁ em execução
C CSYS 000 252

Tarefa TIME-OUT
- O DispatchTask NÃO ESTÁ em execução
C CSYS 000 300

Comunicação Paralela Parado
- A Comunicação paralelo Entre CPU C e CPU P TEM
parado
C CSYS 000 301
ERRO DE COMUNICAÇÃO PARALELO
- MUITOS Erros Mensagem Enviar
C CSYS 000 302

ERRO DE COMUNICAÇÃO PARALELO
- MUITOS Erros Receber de Mensagens
C CSYS 000 401

COMUNICAÇÃO Manipulação de Erro
- A Manipulação de Comunicação NÃO ESTÁ FUNCIONANDO
corretamente
98 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
C CSYS 000 402

corretamente
C CSYS 000 403

corretamente
HCEN12371 Rev. 10.2011
- Códigos de Erro
99 (115)
C EBUF 000 000, Erro de tampão Código
C EBUF 000 000
ERROR CODE BUFFER CORRUPT
-. A soma de Verificação Proteger o buffer de código de Erro E
corrupto Reiniciar o AK 96
- Broken / corrupto Safe-RAM na placa Controle CPU
C SYS, Erros de Sistema

C SYS 000 000
Erro de divisão, divisão POR 0, IN CPU C
Erro Transitorio
C SYS 000 001

Única etapa TRAP, CPU C
- Corromper à memória
C SYS 000 002

NMI (NON Maskable interrupção) Erro no CPU C
C SYS 000 003

Ponto de interrupção sem CPU C
C SYS 000 004

Transbordo em CPU C
C SYS 000 005

ARRAY TRAP Barrancos nsa CPU C
C SYS 000 006

ERROR OPCODE NÃO Utilizado na CPU C
C SYS 000 007

ESCAPE OPCODE ERRO NA CPU C
- Códigos de Erro
HCEN12371 Rev. 10.2011
C SYS 000 008

VETOR reservados em CPU C
C SYS 001 000

FLOAT OPCODE ILEGAL NA CPU C
C SYS 001 001

FLOAT OVERFLOW real CPU C
C SYS 001 002

FLOAT integer overflow IN CPU C
C SYS 001 003

MENSAGEM indefinido na CPU C
HCEN12371 Rev. 10.2011
- Códigos de Erro
101 (115)
P ENV, CPU P AMBIENTE

P ENV 001 001
DEAIRATING CÂMARA DE ERRO
- O nivel detectado em deairating Câmara era Alta e Baixa
- Este foi detectado POR Mais do Que 5 Segundos.
- Chave de Nível Quebrado
P ENV 001 002

DEAIRATING CÂMARA DE ALTO NÍVEL DE ERRO
Descrição Geral das condições de ocorrido:
-O Nível na Câmara deairating TEM SIDO Alta POR Mais de
45 Segundos Durante o Tratamento
- Vazamento EVVA.
- O tubo between deairating Câmara e EVVA ESTÁ vazando.
- Detector de Nível poderia Ser preso.
-não Tem SIDO Uma pressao positiva Muito Alta na Câmara. este
pressao é> 300 mmHg.
P ENV 002 001

BPM Tarefa DE ERRO
P ENV 002 002

BPM ERRO DE COMUNICAÇÃO
P ENV 002 003

BPM Tarefa DE ERRO
P ENV 002 004

BPM Tarefa DE ERRO
P ENV 003 001

Erro de gravação, alto-falante
- Broken bordo Motorista de Protecção.
- Padrão predefinido NÃO foi Feita.
P ENV 003 002

ERRO DE LEITURA, Altifalante
P ENV 003 003
Falha de Comunicação, alto-falante
- Códigos de Erro
HCEN12371 Rev. 10.2011
P MEM, CPU Sistema de P

P MEM 000 xxx
Corrupção DE COMUM CODEPAGE
Página de código Comum E o Número de carvão 0 .. 127
xxx = o Número do caractere
P MEM 001 xxx

Corrupção DE CODEPAGE 1
Codepage 1 E Fontes Ocidentais
P MEM 002 xxx

Página de códigos 2 e Fontes definidas cabelo Usuário fontes aka chineses
P MEM 003 xxx

Codepage 3 e grande Dígitos
P MEM 004 xxx

Codepage 4 E Antigos Dígitos Grandes
P PHEP, Bomba de heparina

P PHEP 001 001
Assessed e medido heparina BOLUS VOLUME
Difere Muito
Erro condicional, Confirmar, definindo o volume de bolus e Fluxo de heparina
Taxa de zero.
- O volume de de bolus de heparina acumulada Medida diferem Mais de
± 10% A PARTIR fazer o volume de bolus acumulada Estimada.
- O codificador bomba de heparina E Quebrado
- A correia da bomba de heparina E Quebrado
- Má Ligação Entre o codificador bomba de heparina e BM placa I / O
- IC 29 OU IC 34 a bordo motorista Controle Quebrado
P PHEP 001 002

Assessed e medido VOLUME diferem heparina also
MUITO
taxa de zero,
Descrição Geral das condições de Ocorrência
- O volume de de heparina acumulada Medida diferem Mais de 2 ml
fazer o volume Acumulado Estimado.
- O codificador bomba de heparina E Quebrado
- A correia da bomba de heparina E Quebrado
- Má Ligação Entre o codificador bomba de heparina e BM placa I / O
- IC 29 OU IC 34 a bordo motorista Controle Quebrado
HCEN12371 Rev. 10.2011
- Códigos de Erro
103 (115)
P PHEP 001 003

volume de O Acumulado de heparina não Sistema de Controle e
Sistema de Protecção diferem Muito
taxa de zero,
Descrição Geral das condições de Ocorrência
- O volume de heparina de Acumulado no Sistema de Controle e Proteção
Sistema diferem Mais de ± 1 ml.
POW P, ligar / desligar funcoes

P POW 001 001
PLD VerificAR ERROR
PLD VerificAR Erro na energização. Uma Vez um each 50 ms o REMO
VerificAR
Sinal (REMOVFY) Marcada ESTA. Sé e Ativo Durante 100 Ciclos (SEJA
OU, 5 Segundos), ENTÃO este código de Erro E EMITIDO e hum nd chave /
OFF
ACTIVAÇÃO E Iniciado. (O Sinal ponky ESTÁ Definido Até REMOVFY
desaparece, em SEGUIDA, o Sinal E reposto ponky).
- Broken bordo Condutor de Proteção (IC 16)
P PPR, a Fluxo de Programa (CPU P)
P PPR 000 xxx
PROGRAMA DE FLUXO DE ERRO
- Um Erro de Fluxo de programa foi detectada Pela CPU P
104 (115)
- Códigos de Erro
HCEN12371 Rev. 10.2011
P PSYS, Erros do Sistema sem CPU P

P PSYS 000 001
EXIBIÇÃO BAIXA Resolução USADO COM CHINÊS
LÍNGUA
NÃO E Possível USAR a língua chinesa, juntamente com o Baixo
visor Resolução de Alta (240 x 64 pixels). O Ecrã TEM de Estar
trocados, um Fim de USAR a língua chinesa.
P PSYS 000 401

corretamente
P PSYS 000 402

corretamente
P PSYS 000 403

corretamente
P PSYS 001 001

Resolução DE VISUALIZAÇÃO DE ALTA USADO COM CPU P 16 MHz
PROCESSADOR
NÃO E Resolução Possível executar o visor de Alta (480 x 128
pixels), com CPU P Frequência de Relógio de 16 MHz, a P CPU CPU
conselho Precisa Ser Trocado.
HCEN12371 Rev. 10.2011
- Códigos de Erro
105 (115)
P PREC, como funcoes de Recuperação

P PREC 000 000
SAFE-RAM CHECKSUM ERROR
Erro Transitorio
soma de verificação Erro em Ambos OS Bancos de Recuperação, detectado na
inicialização.
- Broken CPU P seguro-RAM
P PREC 001 00x

de Erro de soma de Verificação sem banco Recuperação x, detectado Ao
escrever nova
valores. Se this Mensagem NÃO E seguido POR P PREC 002 000, o
Erro foi reparado copiando OS Valores fazer Recuperação Outro
banco.
P PREC 002 000

Erro Transitorio
Erro soma de verificação em Ambos OS Bancos de Recuperação, detectado
escrever Ao
Valores Novos. O Erro NÃO poderia Ser reparado. Este Erro E
precedida Pela Mensagem P PREC 001 00x
- Códigos de Erro
HCEN12371 Rev. 10.2011
P ATPR, transdutores CPU P
P ATPR 000 100
PARÂMETROS Erro de Leitura fazer VAZAMENTO DE SANGUE
DETECTOR
- Ocorreu hum Erro Durante a Leitura de Parâmetros do Transdutor Durante a
inicialização
(COMECE).
- Sem Ligação Entre uma placa de Transdutor e FM placa I / O
- Sem Ligação Entre FM I / O Pensão e Pensão Condutor de Proteção
- Placa de Transdutor montado em posição incorreta na FM placa I / O
- Incorreta ID do Transdutor. Atualizam o ID Transdutor (I2C Varredura).
- Placa de Transdutor E Quebrado
- Erro de bus de série na placa CPU de Proteção
-. Transdutor NÃO Calibrada Por favor Transdutor calibrar
P ATPR 000 101

PARÂMETROS Erro de Leitura fazer célula de condutividade
P (COND)
inicialização
(COMECE).
- Sem Ligação Entre uma placa de Transdutor e Condutor de Proteção
borda
P ATPR 000 102

PARÂMETROS Erro de Leitura fazer célula de condutividade
P (TEMP)
inicialização
(COMECE).
- Sem Ligação Entre uma placa de Transdutor e Condutor de Proteção
borda
P ATPR 000 103

PARÂMETROS Erro de Leitura da pressao DIÁLISE
TRANSDUCER
inicialização
(COMECE).
- Códigos de Erro
107 (115)
P ATPR 000 104

PARÂMETROS Erro de Leitura fazer pressao venosa
TRANSDUCER
inicialização
(COMECE).
- Sem Ligação Entre uma placa de Transdutor e BM placa I / O
- Sem Ligação Entre a BM I / O Pensão e Pensão Condutor de Proteção
- Placa de Transdutor montado em posição incorreta na BM placa I / O
P ATPR 000 105

PARÂMETROS Erro de Leitura A PARTIR fazer Transdutor PH
inicialização
(COMECE).
- Sem Ligação Entre MM / S Pensão e Pensão CPU de Proteção
- MM placa I / O E Quebrado
P ATPR 000 106

PARÂMETROS Erro de Leitura da PRESSAO ARTERIAL
TRANSDUCER
inicialização
(COMECE).
- Sem Ligação Entre uma placa de Transdutor e BM placa I / O
- Sem Ligação Entre a BM I / O Pensão e Pensão Condutor de Proteção
- Placa de Transdutor montado em posição incorreta na BM placa I / O
- Códigos de Erro
HCEN12371 Rev. 10.2011
P ATPR 000 107

PARÂMETROS Erro de Leitura fazer Diascan
TRANSDUCER
inicialização
(COMECE).
P SDT, sistema de P CPU

P SDT 003 001
A ERROR soma de Verificação
- A soma de Verificação dos pré-ajustes do Sistema de Protecção NÃO ESTÁ
Correto.
ENTRAR em Serviço / predefinido e Programar uma máquina (default Fazer
hum
preset).
- Broken / nova CPU P seguro-RAM
P SDT 004 001

CPU C NÃO Envia DETENIDA RECONHEC
Algumas Possíveis explicações Porque o Erro Acima ocorreu:
P SDT 004 002

CPU W NÃO Envia DETENIDA RECONHEC
P SDT 004 003

DETENIDA FALHA
- A AK 96 NÃO foi Desligado, Dentro de 5 Segundos DEPOIS de desligar
pedido.
- Bordo Condutor de Proteção quebrada (IC16 e Componentes)
P SDT 004 004

CPU C NÃO enviar de RECONHEC de RESET
P SDT 004 005

CPU W NÃO Envia REINICIAR RECONHEC
- Códigos de Erro
109 (115)
P SDT 004 006
MAIN REINICIAR FALHA (W CPU)
P SDT 004 007

A FLAG CHEM Definido incorrectamente CPU P
- Corrupt seguro-RAM
P SDT 004 008

PEDIDO DE ERRO
- Uma Única solicitação fazer bmfchpart1 Sinal, bmfchpart2, fmfchpart1 UO
fmfchpart2 foi realizada.
P SDT 004 009

PEDIDO DE ERRO
Erro Transitorio
- O Sistema de Controle solicitado Uma redefinição Para sair do Modo de
Manutenção.
O Sistema de Protecção NÃO estava em Modo de Manutenção.
P SDT 038 001

PRESET ERROR
- O banco Concentrado acetato de predefinido NÃO ESTÁ Definido parágrafo
hum valor válido.
- Corrupt SAFE-RAM (por favor, FAÇA UM Padrão pré-ajuste)
P SDT 038 002

PRESET ERROR
- O banco de Concentrado de bicarbonato predefinido NÃO ESTÁ Definido
parágrafo hum válido
valor.
- Corrupt SAFE-RAM (por favor, FAÇA UM Padrão pré-ajuste)
P SDT 044 001

- AK 96 foi redefinida POR CPU P devido a Uma falha no Fluxo de programa
Supervisão.
- Comunicação interrompida Entre CPU P e CPU OU CPU W
- Placa CPU de Proteção Quebrado
- Quebrado Placa Controle CPU
- Broken Unidade de AC / DC (verifique como Tensões +5)
- Códigos de Erro
HCEN12371 Rev. 10.2011
P SDT 046 001

ERROR Diascan
O limite total de de sodio foi ultrapassado na CPU P.
Não Há medições Mais Diascan São Possíveis
P SDT 047 001

Pressao venosa teste de Erro
Este Erro E Gerado se como condições Para efectuar a Alta
Ensaio de pressao venosa AINDA estao insatisfeitos APOS 10 Minutos
tratamento.
P SDT 048 001

DIÁLISE pressao MUITO ALTA DE ERRO
Este Erro E Gerado em Tratamento, se a pressao de diálise
Medida cabelo do sensor de pressao de diálise ESTÁ Acima do valor de
"A pressao Diálise Sup" predefinido.
P SDT 048 002

Este Erro E Gerado na escorva se a pressao de diálise medido
Pela pressao de diálise sensor de ESTÁ Acima do valor de "pressão de diálise
Sup "predefinido.
P SDT 048 003

Este Erro E Gerado em reinfusão se a pressao de diálise
P SDT 048 004

Este Erro E Gerado silenciosa na Desinfecção se a pressao de diálise
P SDT 048 005
Este Erro E Gerado em silencio em Serviço e Modo de predefinidos Se o
pressao de diálise Medida cabelo do sensor de pressao ESTÁ Acima de diálise
o valor de preset "pressão Diálise Sup".
- Códigos de Erro
111 (115)
P SYS, Erros de Sistema

P SYS 000 000
Erro de divisão, divisão POR 0, IN CPU P
Erro Transitorio
P SYS 000 001

ETAPA ÚNICA TRAP CPU P
P SYS 000 002

NMI (NON Maskable interrupção) Erro no CPU P
P SYS 000 003

Ponto de interrupção não Processador P
P SYS 000 004

Transbordo em CPU P
P SYS 000 005

ARRAY TRAP Barrancos nsa CPU P
P SYS 000 006

ERROR OPCODE NÃO Utilizado na CPU P
P SYS 000 007

ESCAPE OPCODE ERRO NA CPU P
P SYS 000 008

VETOR reservados em CPU P
P SYS 000 040

INTERRUPT Desconhecido na CPU P
- Placa CPU de Proteção Quebrado
- Códigos de Erro
HCEN12371 Rev. 10.2011
P SYS 001 000

OPCODE FLOAT ILEGAL NA CPU P
Erro Transitorio
P SYS 001 001

FLOAT OVERFLOW real CPU P
P SYS 001 002

FLOAT integer overflow IN CPU P
P SYS 001 003

MENSAGEM indefinido na CPU P
- Códigos de Erro
113 (115)
WAD W, CPU W VerificAR Sum
W WAD 000 000
CPU W, A soma de Verificação ERROR
Erro Transitorio
- A soma de Verificação Sobre o valor de Referência / D CPU WA
corrompido ESTA.
Calibrar o conversor A / D.
W WPR, a Fluxo de Programa (CPU W)

W WPR 000 xxx
- Um Erro de Fluxo de programa foi detectada Pela CPU W
- Interno Erro de software (ver Tabela Abaixo)
A) countRecI2C,
Recebido Sinal em ambiente W
B) countSendI2C, Sinal enviado a Partir ambiente W
C) countXOutEnv, enviado Sinal W SDT
D) countXInEnv, faça Recebido Sinal em W SDT
Tabela 1. Explicação dos W WPR 000 xxx
xxx
A)
B)
C)
D)
000
-
-
-
-
001
-
-
-
Está bem
002
-
-
Está bem
-
003
-
-
Está bem
Está bem
004
-
Está bem
-
-
005
-
Está bem
-
Está bem
006
-
Está bem
Está bem
-
007
-
Está bem
Está bem
Está bem
008
Está bem
-
-
-
009
Está bem
-
-
Está bem
010
Está bem
-
Está bem
-
011
Está bem
-
Está bem
Está bem
012
Está bem
Está bem
-
-
013
Está bem
Está bem
-
Está bem
014
Está bem
Está bem
Está bem
-
015
Está bem
Está bem
Está bem
Está bem
- Códigos de Erro
HCEN12371 Rev. 10.2011
W WSYS, Erros do Sistema não W CPU

W WSYS 000 401
corretamente
W WSYS 000 402

corretamente
W WSYS 000 403

corretamente
- Códigos de Erro
115 (115)
? UDEF xxx xxx, indefinido Erro
? UDEF xxx xxx
Erro indefinido
- Erro indefinido. Por favor relacionar um Gambro Serviço Técnico
Registro de Parâmetros parágrafo SERVIÇO , PROM 3,50
Índice:
ordem
SRI
SRL
SRP
SRR
SRB

Página 1

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Página 1

Enviado por

Direitos autorais:

Formatos disponíveis

Página 1

HCEN12371 Rev. 10.2011

C CB 003, pressão venosa

C CB 006, Bomba de sangue do controle

C CB 007, Arte e Ven braçadeira de controle

C CB 010, Bomba de heparina

C CB 011, volume sistólico

C CB 015, Auto Rinse Voltar

C CB 016, Auto Priming

C CB 017, medidor da pressão sanguínea

C CC 002, Armazenamento variável predefinida

C CC 004, MM95 A / D Conversão

C CC 005, Analog Connection Verifique

C CC 007, recuperação de dados

C CC 008, transdutor Parâmetro Init

C CF 001, Válvula de Entrada

C CF 002, a Valve direto

C CF 004, Taration Válvula

C CF 005, sensor conector Dia

C CF 006, transdutor Guarda Alta Pressão

C CFF 006 002

C CFF 006 003

C CF 007, Aquecedor Ativar

C CFD 008, Aquecedor Regulator, modo de desinfecção / Rinse

C CFM 008, Regulador Heater

C CFM 008 001

C CFM 008 002

C CFM 008 006

C CFS 008, Aquecedor Regulator, Modo de Serviço

C CFT 008, Aquecedor Regulator, Modo de Tratamento

C CFD 009, Fluxo de bomba Regulador, modo de desinfecção

C CFF 009, Fluxo de bomba Regulador, verificar o funcionamento

C CFF 009 002

C CFM 009, Fluxo de bomba Regulador

C CFS 009, Fluxo de bomba Regulador, Modo de Serviço

C CFS 009 001

C CFS 009 002

C CFS 009 004

C CFT 009, Fluxo de bomba Regulador, Modo de Tratamento

C CFT 009 001

C CFT 009 002

C CF 010, Supervisão do superaquecimento

C CFD 014, bomba de sucção Regulador, modo de Desinfecção

C CFM 014, Bomba de sucção Regulador

C CFM 014 001

C CFS 014, bomba de sucção de Controle, Modo de Serviço

C CFT 014, bomba de sucção de Controle, Modo de Tratamento

C CFD 018, de Medição da válvula Atual, modo de Desinfecção

C CFD 018 009

C CFD 018 010

C CFF 018 004

C CFF 018 005

C CFF 018 006

C CFF 018 007

C CFF 018 008

C CFF 018 011

C CFT 018, de Medição Atual da válvula, VerificAR o

C CFT 018 001

C CFT 018 002

C CFT 018 003

C CFD 020, medidor de Fluxo, modo de Desinfecção

C CFF 020, medidor de Fluxo, VerificAR o FUNCIONAMENTO

C CFM 020, Medidor de Vazão
