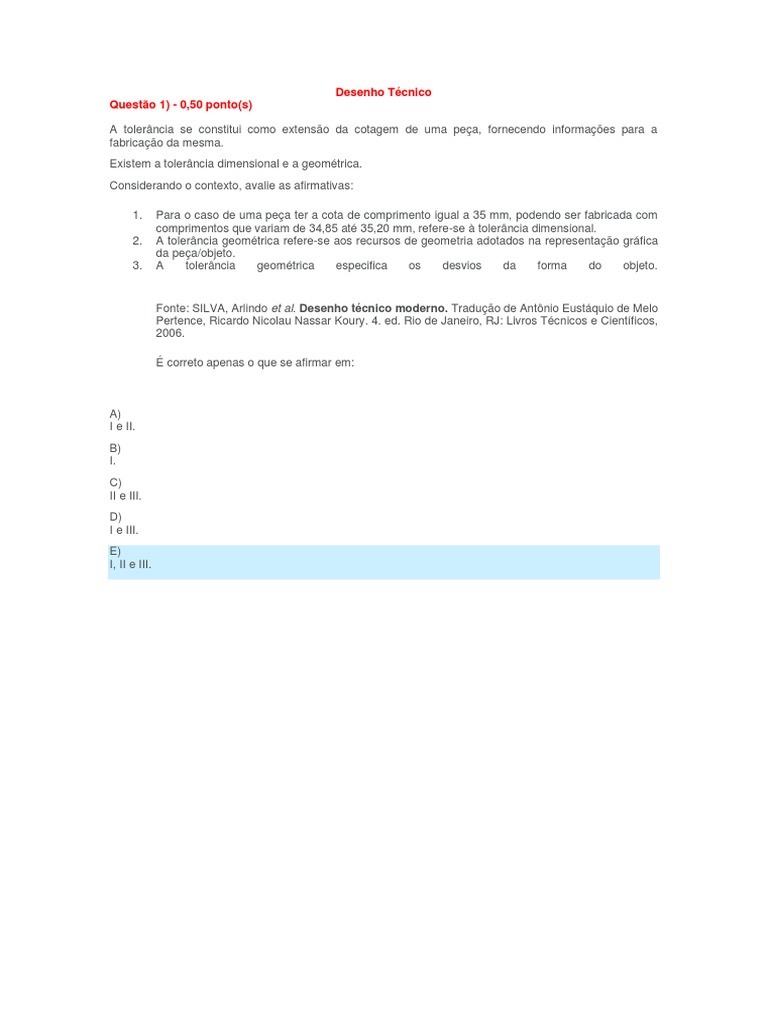

Desenho Técnico

Questão 1) - 0,50 ponto(s)

A tolerância se constitui como extensão da cotagem de uma peça, fornecendo informações para a
fabricação da mesma.
Existem a tolerância dimensional e a geométrica.

Considerando o contexto, avalie as afirmativas:

1. Para o caso de uma peça ter a cota de comprimento igual a 35 mm, podendo ser fabricada com
comprimentos que variam de 34,85 até 35,20 mm, refere-se à tolerância dimensional.
2. A tolerância geométrica refere-se aos recursos de geometria adotados na representação gráfica
da peça/objeto.
3. A tolerância geométrica especifica os desvios da forma do objeto.

Fonte: SILVA, Arlindo et al. Desenho técnico moderno. Tradução de Antônio Eustáquio de Melo
Pertence, Ricardo Nicolau Nassar Koury. 4. ed. Rio de Janeiro, RJ: Livros Técnicos e Científicos,
2006.

É correto apenas o que se afirmar em:

A)
I e II.
B)
I.
C)
II e III.
D)
I e III.
E)
I, II e III.
 Desenho Técnico
Questão 2) - 0,50 ponto(s)

O desenho de um objeto deve ser o mais autoexplicativo possível, com todas as informações necessárias,
como medidas, tipo de material, indicação de acabamento, entre outras. A NBR 10.126/87 de novembro/87
fixa os princípios gerais de cotagem a serem aplicados em todos os desenhos técnicos.

Acerca da cotagem em desenho técnico, julgue os itens a seguir.

I. As cotas devem ser representadas diretamente no desenho, distribuídas nas plantas e nos cortes.

II. Em um mesmo desenho, as cotas podem apresentar unidades variáveis de medida, com símbolos, se
necessário.

III. As linhas de cotas devem ser estreitas e contínuas, posicionadas paralelamente ou perpendicularmente
às arestas.

IV. Para os delimitadores, podem ser utilizados traços oblíquos ou setas, apresentando sempre o mesmo
tamanho e forma, em um mesmo desenho.

V. Os valores das cotas devem ser apresentados em caligrafia técnica, acima e paralelos às linhas de cotas.

É correto o que se afirmar em

A)
I, II, III, IV e V.
B)
I, IV e V, apenas.
C)
III, IV e V, apenas.
D)
I, II e III, apenas.
E)
I, II e IV, apenas.
 Desenho Técnico
Questão 3) - 0,50 ponto(s)

Os desenhos são importantes para que sejam executadas obras ou serviços, conforme planejamento. Para
isso, são necessários alguns ajustes que demostrem partes específicas do planejamento. Um desses
ajustes está relacionado ao detalhe de Corte, cuja utilidade se resume à importância em mostrar itens não
apresentados em uma determinada vista.

Em relação ao detalhe de Corte, assinale a alternativa correta.

A)
Em um projeto 3D, os cortes são necessários para questões explicativas, uma vez que esse tipo de projeto
deve obrigatoriamente se apresentar em 3 níveis.
B)
Corte pode ser considerado como uma vista isométrica.
C)
Os cortes são desnecessários em projetos de edificações simples.
D)
Em planos verticais, a escala do corte deverá ser diferente daquela aplicada à planta baixa.
E)
Uma planta baixa é um exemplo de corte.

Desenho Técnico
Questão 4) - 0,50 ponto(s)

Desenhos de conjunto de sistemas mecânicos que mostram os componentes de um equipamento, máquina

ou objeto ligeiramente separados por uma distância (ou suspensos no espaço) recebem o nome de
apresentação em perspectiva explodida.

Esse tipo de apresentação tem, como objetivo,

A)
atender àqueles que têm o domínio da leitura de desenho técnico e suas representações usuais. Sendo
assim, os componentes representados não necessitam estar dispostos segundo a ordem de montagem.
B)
atender àqueles que não têm o domínio da leitura de desenho técnico e suas representações usuais. Sendo
assim, os componentes representados deverão ser dispostos segundo a ordem de montagem, porém
dispensa-se a indicação numérica da sequência de montagem.
C)
atender àqueles que não têm o domínio da leitura de desenho técnico e suas representações usuais. Sendo
assim, os componentes representados deverão ser dispostos segundo a ordem de montagem e
representados apenas em duas dimensões (2D) para facilitar a interpretação.
D)
atender àqueles que não têm o domínio da leitura de desenho técnico e suas representações usuais. Sendo
assim, os componentes representados deverão ser dispostos segundo a ordem de montagem, mostrando
todas as partes do conjunto e como eles se encaixam.
E)
atender àqueles que não têm o domínio da leitura de desenho técnico e suas representações usuais. Os
elementos devem ser representados em duas dimensões (2D) para facilitar a interpretação, dispensando a
indicação numérica da sequência de montagem.
 Desenho Técnico
Questão 5) - 0,50 ponto(s)

Em uma planta, verificamos que a distância entre dois pontos foi cotada com 2,5km, porém, ao medirmos
graficamente com uma régua, encontramos 100cm. Indique a medida gráfica entre dois outros pontos,
cotada em 1,0km, na mesma planta.
A)
15cm
B)
40cm
C)
25cm
D)
35cm
E)
30cm

Desenho Técnico
Questão 6) - 0,50 ponto(s)

Após 20 anos fechado, o Hotel Nacional (1968), obra do arquiteto brasileiro Oscar Niemeyer, passou por
obras de reforma e hoje está novamente aberto ao uso do público. O projeto do arquiteto, peculiar em
função da forma, permite que todos os quartos tenham vista para a paisagem da praia do Rio de Janeiro,
uma vez que as torres de elevadores ficam localizadas no centro do edifício. Observando as imagens abaixo
e unicamente a torre do edifício, imagine que o edifício está posicionado no 1º Diedro do Espaço Mongeano.
Tendo isso como referência, analise as alternativas abaixo e assinale a que apresenta as figuras
geométricas planas simplificadas que seriam observadas na projeção do Plano Vertical e do Plano
Horizontal.

Fonte:
Imagem à esquerda: http://arcoweb.com.br/finestra/arquitetura/voa-arquitetura-e-urbanismo-retrofit-hotel-
nacional-rj
Imagem à direita: http://acervo.oglobo.globo.com/fotogalerias/hotel-nacional-de-niemeyer-18182160
A)
Plano Vertical: retângulo; Plano Horizontal: cilindro
B)
Plano Vertical: quadrado; Plano Horizontal: elipse
C)
Plano Vertical: círculo; Plano Horizontal: retângulo
D)
Plano Vertical: cilindro; Plano Horizontal: círculo
E)
Plano Vertical: retângulo; Plano Horizontal: círculo
 Desenho Técnico
Questão 7) - 0,50 ponto(s)

As vistas ortogonais são utilizadas para representar as vistas de um desenho técnico, mas algumas peças
possuem planos oblíquos que, ao serem representados em planos ortogonais, geram deformações na
representação, podendo assim, afetar o dimensionamento de tal objeto. Para que não haja esse
inconveniente, pode-se usar o plano auxiliar, que gera a vista auxiliar.

A respeito da vista auxiliar, analise as afirmativas a seguir.

I. A superfície que pertence ao plano oblíquo consegue ser representada sem nenhuma distorção.
II. Utiliza-se vistas auxiliares para representar peças com faces inclinadas, pois, se fossem representadas
nas vistas ortográficas, ficariam deformadas e não seriam capazes de representar sua verdadeira grandeza.
III. Com o rebatimento das vistas auxiliares sobre os planos auxiliares, deve ser feito um corte do perfil
restante para que a deformação não ocorra da mesma forma nos planos ortogonais.

É correto o que se afirma em

A)
I, II e III.
B)
II, apenas.

C)
I, apenas.

D)
III, apenas.

E)
II e III, apenas.
 Desenho Técnico
Questão 8) - 0,50 ponto(s)

Para o desenvolvimento de um projeto de uma edificação, na aula de Desenho Técnico e Projetivo, foi
solicitado pelo professor que todas as informações escritas no projeto seguissem a norma NBR8402 –
Execução de Caracter para Escrita em Desenho Técnico. Isso porque o professor gostaria que os
projetos seguissem o padrão de qualidade exigido na prática profissional.

A partir do que foi exposto, quais dos itens a seguir apresentam características de uma caligrafia técnica?

I. Legibilidade.
II. Uniformidade.
III. Personalização.
IV. Distinguibilidade.

V. Padronização.

É correto o que se afirma apenas em

A)
I, IV e V.
B)
I, II, IV e V.
C)
I, II e III.
D)
II, III e IV.
E)
II, III, IV e V.
 Desenho Técnico
Questão 9) - 0,50 ponto(s)

A execução dos Desenhos Técnicos é baseada no Sistema de Projeções Cilíndricas Ortogonais.

Na imagem de referência, marque a alternativa que denomina cada um dos itens marcados considerando
a ordem A, B, C, D e E.
A)
Plano de Projeção, Objeto, Projeção, Retas Projetantes e Observador.
B)
Observador, Plano de Projeção, Retas Projetantes, Projeção e Objeto.
C)
Objeto, Plano de Projeção, Projeção, Observador e Retas Projetantes.
D)
Plano de Projeção, Projeção, Retas Projetantes, Objeto e Observador.
E)
Retas Projetantes, Plano de Projeção, Observador, Projeção e Objeto.
 Desenho Técnico
Questão 10) - 0,50 ponto(s)

Observe a imagem a seguir.

Sabe-se que para a representação em duas dimensões dos Sólidos Geométricos utiliza-se do
desenvolvimento das Projeções Ortogonais, através das quais são obtidas as Vistas dos objetos.

Considerando o Sólido Geométrico desenhado acima, as imagens referenciadas com as letras A, B e C,

representam respectivamente:
A)
Vista Lateral Esquerda, Vista Frontal e Vista Superior.
B)
Vista Frontal, Vista Lateral Esquerda e Vista Superior.
C)
Vista Frontal, Vista Superior e Vista Lateral Esquerda.
D)
Vista Superior, Vista Frontal e Vista Lateral Esquerda.
E)
Vista Lateral Esquerda, Vista Superior e Vista Frontal.
 Desenho Técnico
Questão 11) - 0,50 ponto(s)

Na construção residencial, os projetos são definidos como o conjunto de documentos que descrevem como
a sua casa deve ser construída. Os documentos que geralmente compõem o projeto de uma casa são:
maquetes eletrônicas em 3D, planta baixa, planta de locação, planta de cobertura, quadro de esquadrias,
projeto estrutural, projeto elétrico, projeto hidráulico, memorial descritivo dos materiais, entre outros. Um
dos assuntos de domínio obrigatório para alunos da área de construção civil é a planta baixa, visto que
esse assunto é essencial para interpretação, leitura e desenvolvimento de projetos, sejam eles residenciais
ou industriais. A planta baixa é o nome atribuído ao desenho técnico de uma futura construção, dada a
partir de um corte imaginário.

Sobre as determinações básicas de uma planta baixa, avalie as assertivas a seguir.

I. A planta baixa se dá a partir de um corte horizontal imaginário à altura de 1,50 m do piso.

II. A planta baixa é uma espécie de diagrama que contém as especificações dos espaços separados por
uso e seus acessos de circulação.
III. A planta baixa permite a visualização do espaço a ser habitado de tal forma que permite a análise de
itens como pé direito, rodapé e peitoril de janelas.

É correto o que se afirma em

A)
III, apenas.
B)
I, II e III.
C)
I, apenas.
D)
I e II, apenas.
E)
II e III, apenas.

Desenho Técnico
Questão 12) - 0,50 ponto(s)

O uso da cartografia e das geotecnologias como as imagens de satélite são essenciais nos estudos
ambientais. Em um Estudo de Impacto Ambiental (EIA), para a implantação de uma rodovia no interior do
Brasil, os engenheiros têm posse de uma carta topográfica de escala de 1:100.000. Ao analisar a
configuração do relevo da área, foi delimitado o traçado da rodovia que totalizou em 35 cm na carta. Com
base nessas informações, analise as alternativas e assinale a que apresenta a distância real da rodovia.
A)
3,5 km
B)
7,5 km
C)
350 km
D)
75 km
E)
35 km
 Desenho Técnico
Questão 13) - 0,50 ponto(s)

A perspectiva isométrica é um caso particular de projeção cilíndrica ortogonal. [...] Entre todas as
perspectivas paralelas, as isométricas são as mais comuns de serem utilizadas no dia-a-dia de escritórios
de projetos devido a sua versatilidade e à facilidade de montagem.

(Disponível em: https://www.conhecimentogeral.inf.br/perspectiva_isometrica/. Acesso em: 06/07/2018)

Com relação à perspectiva isométrica, podemos dizer que os eixos X e Y encontram-se inclinados a
A)
30º em relação ao eixo horizontal.
B)
60º em relação ao eixo horizontal.
C)
30º em relação ao eixo vertical.
D)
45º em relação ao eixo vertical.
E)
45º em relação ao eixo horizontal.

Desenho Técnico
Questão 14) - 0,50 ponto(s)

Dependendo da dimensão real dos objetos ou edificações a serem desenhados e da escala na qual o
desenho é representado, os projetistas necessitam de diferentes tamanhos de folhas de papel para executá-
los, e apesar da grande variação dos tipos de papel, todos têm em comum o formato (tamanho da folha).
Qual é o formato denominado internacional e suas principais variações utilizadas para projetos técnicos?
A)
E0, E1, E2, E3 e E4.
B)
A0, A1, A2, A3 e A4.
C)
B0, B1, B2, B3 e B4.
D)
D0, D1, D2, D3 e D4.
E)
C0, C1, C2, C3 e C4.
 Desenho Técnico
Questão 15) - 0,50 ponto(s)

O projeto de uma construção envolve várias etapas de um desenho técnico e arquitetônico, possibilitando
assim uma melhor compreensão dos espaços e dimensões dos ambientes. Observe atentamente esta
imagem:

Qual a representação utilizada?

A)
Planta baixa.
B)
Corte transversal/longitudinal.
C)
Planta com layout.
D)
Fachadas.
E)
Perspectiva isométrica.

Desenho Técnico
Questão 16) - 0,50 ponto(s)

Uma maquete de uma residência situada em um terreno de 12 m de frente por 25m de lateral, na escala de
1:125, deverá ter que medidas de largura e de comprimento?
A)
10 cm e 21 cm
B)
15 cm e 31,25 cm
C)
9,6 cm e 20 cm
D)
12 cm e 25 cm
E)
150 cm e 312,5 cm
 Desenho Técnico
Questão 17) - 0,50 ponto(s)

Observe os tipos de linhas apresentados abaixo.

As linhas contínuas largas, contínuas estreitas e traço dois pontos estreita são utilizadas para representar,
respectivamente
A)
planos de cortes, arestas não visíveis e contornos visíveis.
B)
linhas de cotas, hachuras e contornos não visíveis.
C)
contornos visíveis, hachuras e planos de cortes.
D)
contornos visíveis, hachuras e linha de cotas.
E)
linhas de cotas, hachuras e planos de cortes.

Desenho Técnico
Questão 18) - 0,50 ponto(s)

Na representação por projeções de um objeto, é bastante útil uma das projeções estar em Verdadeira
Grandeza. Para que a projeção horizontal de um segmento de reta esteja em Verdadeira Grandeza, é
necessário que
A)
o segmento seja perpendicular ao Plano Horizontal de Projeção.
B)
o segmento seja oblíquo ao Plano Horizontal de Projeção.
C)
o segmento seja perpendicular ao Plano Vertical de Projeção.
D)
o segmento seja paralelo ao Plano Horizontal de Projeção.
E)
o segmento seja paralelo ao Plano Vertical de Projeção.
 Desenho Técnico
Questão 19) - 0,50 ponto(s)

A figura a seguir apresenta uma perspectiva de um sólido geométrico e três vistas ortográficas numeradas
de 1 a 3.

Selecione a alternativa que identifica as vistas apresentadas.

A)
1 - superior, 2 - lateral e 3 - auxiliar
B)
1 - superior, 2 - lateral e 3 - frontal
C)
1 - auxiliar, 2 - lateral, 3 - superior
D)
1 - lateral, 2 - frontal e 3 - auxiliar
E)
1 - frontal, 2 - lateral e 3 - superior
Desenho Técnico
Questão 20) - 0,50 ponto(s)

A perspectiva é um recurso que utilizamos em desenho, para representar um objeto tridimensional (largura,
altura e profundidade) em uma folha que tem duas dimensões utilizáveis (largura e altura). O desenho em
perspectiva é bastante utilizado na representação de instalações hidráulicas. Sobre esse assunto, assinale
a alternativa CORRETA.
A)
Para o desenvolvimento da Perspectiva Cavaleira, costumam-se adotar os ângulos de 90° para o eixo das
projetantes.
B)
A Perspectiva Cavaleira, dependendo dos ângulos utilizados, pode ser classificada como: isométrica,
dimétrica e trimétrica.
C)
A Perspectiva Axonométrica pode ser dividida em três tipos, segundo os ângulos entre os eixos de altura,
largura e profundidade.
D)
A Perspectiva Axonométrica resulta da projeção cilíndrica oblíqua, estando o objeto com uma face paralela
ao quadro.
E)
A Perspectiva Cavaleira resulta da projeção cilíndrica ortogonal, estando o objeto inclinado em relação ao
quadro.
