MANUAL DE

PEÇAS

BRITADOR DE MANDÍBULAS
C110

MB-328

Rev. 03 Ago/06
 MB-328 1(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

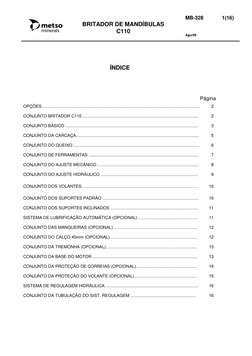

ÍNDICE

Página
OPÇÕES ................................................................................................................................. 2

CONJUNTO BRITADOR C110 ............................................................................................... 2

CONJUNTO BÁSICO ............................................................................................................. 3

CONJUNTO DA CARCAÇA..................................................................................................... 5

CONJUNTO DO QUEIXO ....................................................................................................... 6

CONJUNTO DE FERRAMENTAS .......................................................................................... 7

CONJUNTO DO AJUSTE MECÂNICO ................................................................................... 8

CONJUNTO DO AJUSTE HIDRÁULICO ................................................................................ 9

CONJUNTO DOS VOLANTES................................................................................................ 10

CONJUNTO DOS SUPORTES PADRÃO ............................................................................... 10

CONJUNTO DOS SUPORTES INCLINADOS ........................................................................ 11

SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA (OPCIONAL) … … … … … … … … … … … … … … 11

CONJUNTO DAS MANGUEIRAS (OPCIONAL) … … … … … … … … … … … … … … … … … … … .. 12

CONJUNTO DO CALÇO 45mm (OPCIONAL) … … … … … … … … … … … … … … … … … … … … . 12

CONJUNTO DA TREMONHA (OPCIONAL)........................................................................... 13

CONJUNTO DA BASE DO MOTOR ...................................................................................... 13

CONJUNTO DA PROTEÇÃO DE CORREIAS (OPCIONAL).................................................. 14

CONJUNTO DA PROTEÇÃO DO VOLANTE (OPCIONAL)................................................... 15

SISTEMA DE REGULAGEM HIDRÁULICA ............................................................................ 16

CONJUNTO DA TUBULAÇÃO DO SIST. REGULAGEM ...................................................... 16

 MB-328 2(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

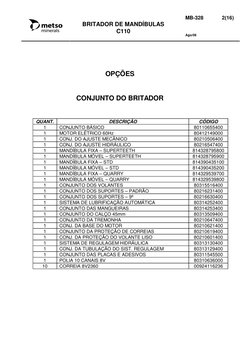

OPÇÕES

CONJUNTO DO BRITADOR

QUANT. DESCRIÇÃO CÓDIGO

1 CONJUNTO BÁSICO 80110655400
1 MOTOR ELÉTRICO 60Hz 80412149000
1 CONJ. DO AJUSTE MECÂNICO 80210506400
1 CONJ. DO AJUSTE HIDRÁULICO 80216547400
1 MANDÍBULA FIXA – SUPERTEETH 814328795800
1 MANDÍBULA MÓVEL – SUPERTEETH 814328795900
1 MANDÍBULA FIXA – STD 814390435100
1 MANDÍBULA MÓVEL – STD 814390435200
1 MANDÍBULA FIXA – QUARRY 814329539700
1 MANDÍBULA MÓVEL – QUARRY 814329539800
1 CONJUNTO DOS VOLANTES 80315516400
1 CONJUNTO DOS SUPORTES – PADRÃO 80216231400
1 CONJUNTO DOS SUPORTES – 9º 80216630400
1 SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA 80314252400
1 CONJUNTO DAS MANGUEIRAS 80314253400
1 CONJUNTO DO CALÇO 45mm 80313509400
1 CONJUNTO DA TREMONHA 80210647400
1 CONJ. DA BASE DO MOTOR 80210621400
1 CONJUNTO DA PROTEÇÃO DE CORREIAS 80210619400
1 CONJ. DA PROTEÇÃO DO VOLANTE LISO 80210601400
1 SISTEMA DE REGULAGEM HIDRÁULICA 80313130400
1 CONJ. DA TUBULAÇÃO DO SIST. REGULAGEM 80313129400
1 CONJUNTO DAS PLACAS E ADESIVOS 80311545500
1 POLIA 10 CANAIS 8V 80310636000
10 CORREIA 8V2360 00924116236
 MB-328 3(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

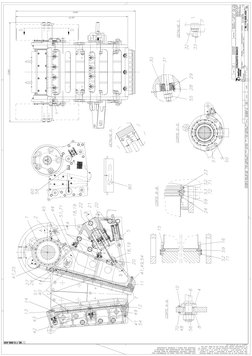

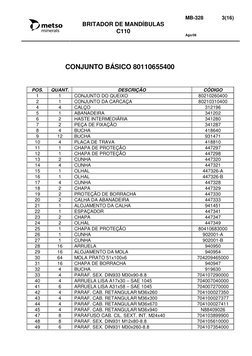

CONJUNTO BÁSICO 80110655400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 CONJUNTO DO QUEIXO 80210260400
2 1 CONJUNTO DA CARCAÇA 80210310400
4 4 CALÇO 312196
5 1 ABANADEIRA 341202
6 2 HASTE INTERMEDIÁRIA 341280
7 2 PEÇA DE FIXAÇÃO 341287
8 4 BUCHA 418640
9 12 BUCHA 931471
10 4 PLACA DE TRAVA 418810
11 1 CHAPA DE PROTEÇÃO 447297
12 1 CHAPA DE PROTEÇÃO 447298
13 2 CUNHA 447320
14 4 CUNHA 447321
15 1 OLHAL 447326-A
16 1 OLHAL 447326-B
17 4 CUNHA 447328
18 2 CHAPA 447329
19 2 PROTEÇÃO DE BORRACHA 447330
20 2 CALHA DA ABANADEIRA 447333
21 1 ALOJAMENTO DA CALHA 941451
22 1 ESPAÇADOR 447341
23 2 CHAPA 447347
24 2 OLHAL 447349
25 1 CHAPA DE PROTEÇÃO 80410683000
26 1 CUNHA 902001-A
27 1 CUNHA 902001-B
28 16 ARRUELA 940950
29 16 ALOJAMENTO DA MOLA 940954
30 64 MOLA PRATO 51x100x6 704209465000
31 16 CHAPA DE BORRACHA 940947
32 4 BUCHA 919630
33 4 PARAF. SEX. DIN933 M30x90-8.8 704107290000
40 4 ARRUELA LISA A17x30 – SAE 1045 704007040000
41 6 ARRUELA LISA A31x58 – SAE 1045 704007270000
42 4 PARAF. CAB. RETANGULAR M36x260 704100027350
43 4 PARAF. CAB. RETANGULAR M36x300 704100027377
44 4 PARAF. CAB. RETANGULAR M36x670 704100027411
45 4 PARAF. CAB. RETANGULAR M36x940 N88409026
47 8 PARAFUSO CAB. CIL. SEXT. INT. M24x40 704103899900
48 8 PARAF. SEX. DIN931 M12x80-8.8 704105610000
49 6 PARAF. SEX. DIN931 M30x260-8.8 704107354000
 MB-328 4(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

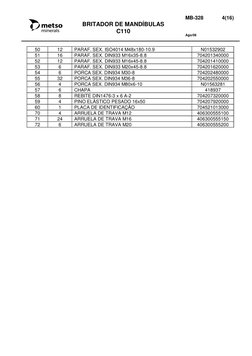

50 12 PARAF. SEX. ISO4014 M48x180-10.9 N01532902

51 16 PARAF. SEX. DIN933 M16x35-8.8 704201340000
52 12 PARAF. SEX. DIN933 M16x45-8.8 704201410000
53 6 PARAF. SEX. DIN933 M20x45-8.8 704201620000
54 6 PORCA SEX. DIN934 M30-8 704202480000
55 32 PORCA SEX. DIN934 M36-8 704202550000
56 4 PORCA SEX. DIN934 M80x6-10 N01563281
57 6 CHAPA 418937
58 8 REBITE DIN1476-3 x 6 A-2 704207320000
59 4 PINO ELÁSTICO PESADO 16x50 704207920000
60 1 PLACA DE IDENTIFICAÇÃO 704521013000
70 4 ARRUELA DE TRAVA M12 406300555100
71 24 ARRUELA DE TRAVA M16 406300555150
72 6 ARRUELA DE TRAVA M20 406300555200
00
 MB-328 5(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

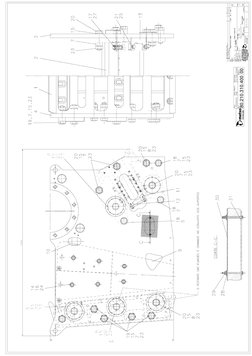

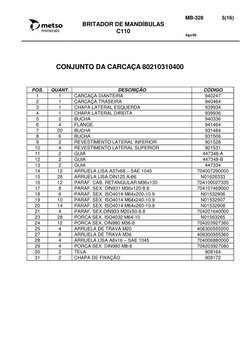

CONJUNTO DA CARCAÇA 80210310400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 CARCAÇA DIANTEIRA 940247
2 1 CARCAÇA TRASEIRA 940464
3 1 CHAPA LATERAL ESQUERDA 939934
4 1 CHAPA LATERAL DIREITA 939936
5 2 BUCHA 940336
6 4 FLANGE 941464
7 20 BUCHA 931484
8 6 BUCHA 931506
9 2 REVESTIMENTO LATERAL INFERIOR 901528
10 4 REVESTIMENTO LATERAL SUPERIOR 901531
11 2 GUIA 447348-A
12 2 GUIA 447348-B
13 2 GUIA 447334
14 12 ARRUELA LISA A37x68 – SAE 1045 704007290000
15 28 ARRUELA LISA DIN125 A-66 N01626333
16 12 PARAF. CAB. RETANGULAR M36x130 704100027335
17 8 PARAF. SEX. DIN931 M36x120-8.8 704107469000
18 6 PARAF. SEX. ISO4014 M64x200-10.9 N01532906
19 10 PARAF. SEX. ISO4014 M64x240-10.9 N01532907
20 14 PARAF. SEX. ISO4014 M64x260-10.9 N01532908
21 4 PARAF. SEX.DIN933 M20x50-8.8 704201640000
23 28 PORCA SEX. ISO4032 M64-10 N01563265
24 12 PORCA SEX. DIN980 M36-8 704203927360
25 4 ARRUELA DE TRAVA M20 406300555200
27 8 ARRUELA DE TRAVA M36 406300555360
28 4 ARRUELA LISA A8x16 – SAE 1045 704006880000
29 4 PORCA SEX. DIN980 M8-8 704203927080
30 2 TELA 908164
31 2 CHAPA DE FIXAÇÃO 908172
minerals [Link] 00
 MB-328 6(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

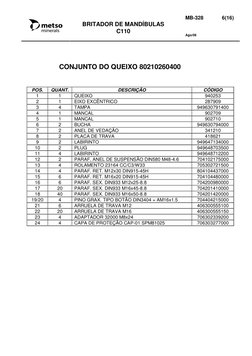

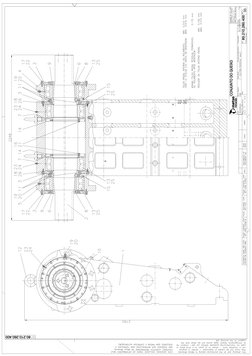

CONJUNTO DO QUEIXO 80210260400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 QUEIXO 940253
2 1 EIXO EXCÊNTRICO 287909
3 4 TAMPA 949630791400
4 1 MANCAL 902709
5 1 MANCAL 902710
6 2 BUCHA 949630794000
7 2 ANEL DE VEDAÇÃO 341210
8 2 PLACA DE TRAVA 418621
9 2 LABIRINTO 949647134000
10 2 PLUG 949648703500
11 4 LABIRINTO 949648712200
12 2 PARAF. ANEL DE SUSPENSÃO DIN580 M48-4.6 704102175000
13 4 ROLAMENTO 23164 CC/C3/W33 705302721500
14 4 PARAF. RET. M12x30 DIN915-45H 804104437000
15 6 PARAF. RET. M16x20 DIN915-45H 704104480000
16 6 PARAF. SEX. DIN933 M12x25-8.8 704200980000
17 20 PARAF. SEX. DIN933 M16x45-8.8 704201410000
18 40 PARAF. SEX. DIN933 M16x50-8.8 704201420000
19/20 4 PINO GRAX. TIPO BOTÃO DIN3404 = AM16x1.5 704404215000
21 6 ARRUELA DE TRAVA M12 406300555100
22 20 ARRUELA DE TRAVA M16 406300555150
23 4 ADAPTADOR 32000 M8x24 706302339200
24 4 CAPA DE PROTEÇÃO CAP-01 SPM81025 706303277000
00
 MB-328 7(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

CONJUNTO DE FERRAMENTAS 80410673400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 FERRAMENTAS – CONJ. 80410674400 (*)
2 1 CONJUNTO DO SUPERLAÇO 582151
3 1 CONJUNTO DO SUPERLAÇO MM0209800
4 2 OLHAL 904486

FERRAMENTAS – CONJ. 80410674400 (*)

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 CAIXA DE FERRAMENTAS 949638343300
10 1 CHAVE FIXA DE UMA BOCA DIN894-55 805600216000
11 1 CHAVE FIXA DE UMA BOCA DIN894-65 705600217000
12 1 CHAVE DE BOCA DIN895 30x36 805600257000
20 1 CHAVE ALLEN DIN911/87 – 19mm 705600326000
30 1 CHAVE ESTRELA DE BATER DIN7444-46 705600380000
31 1 CHAVE ESTRELA DE BATER DIN7444-65 705600384500
32 1 CHAVE ESTRELA DE BATER DIN7444-75 705600385000
40 1 CHAVE T DIN3122-A25 705600737500
41 1 EXTENSÃO DIN3123 – B25x400 705600147500
42 1 CHAVE SOQUETE DIN3124-46x25 705600097500
50 1 ENGRAXADOR 500GR DIN1283-H500 705600441000
51 1 MANGUEIRA DIN1283-A-300 705600455000
52 1 CONEXÃO DIN1283-C2-22 705600463000
53 1 CONEXÃO DIN1283-C1 705600461000
60 1 CHAVE CATRACA NO31KR/50 805600532450
70 1 CHAVE SOQUETE 9-55L (L=125) 705600098660
80 4 MANILHA DIN82101-A10 C/ PINO ROSCADO 704503014000
81 4 PARAF. SEX. DIN960 M48-3x200-8.8 704203865000
90 1 CADEADO PAPAIZ CR-25 708900950000
100 1 PLACA PARA CAIXA DE FERRAMENTAS MM0216445
minerals [Link] 00
 MB-328 8(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

CONJUNTO DO AJUSTE MECÂNICO 80210506400

POS. QUANT. DESCRIÇÃO CÓDIGO

2 1 PAR DE CUNHAS DE AJUSTE 341310
3 4 SUPORTE 341343
4 1 MANCAL DE APOIO 949638649301
5 2 PINO PIVÔ 447304
10 1 GUIA DA MOLA 919670
12 1 HASTE DE RETORNO 941503
13 1 PLACA DE PROTEÇÃO 904485
14 2 CONTRAPINO DIN94 8x50 704006490000
15 8 ARRUELA LISA A17x30 – SAE 1045 704007040000
16 4 ANEL DE RETENÇÃO PARA EIXOS Ø30 704100890000
18 12 PARAF. CAB. CIL. SEX. INTERNO M24x60-8.8 704103916000
20 8 PARAF. SEX. DIN933 M16x20-8.8 704201270000
21 2 PARAF. SEX. DIN933 M24x40-8.8 704201730000
22 2 PORCA SEX. ISO4032 M48-10 N01563249
24 2 ARRUELA EN28738-40 704207150000
25 1 PINO B40H11x200x178 EN22340 704205555000
30 18 ARRUELA DE TRAVA M24 406300555250
32 1 MOLA 949615990100
33 1 SUPORTE DA MOLA 901692
34 4 PARAF. SEX. DIN933 M24x50-8.8 704201750000
40 2 DISPOSITIVO DE CONTROLE 80313540400 (*)
100 1 ADESIVO DO AJUSTE MECÂNICO 447857

DISPOSITIVO DE CONTROLE 80313540400 (*)

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 HASTE 949648705300
2 1 GUIA 949648705400
3 1 TAMPA 949648705600
4 1 TAMPA 949656360600
5 1 TUBO PROTETOR 949647103200
6 1 PORCA DE REGULAGEM 949630788000
7 2 ROLAMENTO 30215 705302970000
8 1 PORCA DE FIXAÇÃO KM-14 705400790000
9 1 ARRUELA DE SEGURANÇA MB14 705400520000
10 1 PROTETOR 706302164100
11 1 ABRAÇADEIRA ROSCA S/ FIM 38x51 704404205000
11 1 ABRAÇADEIRA ROSCA S/ FIM 51x64 00931303051
12 4 PARAF. SEX. DIN933 M10x16-8.8 704200700000
13 4 ARRUELA DE TRAVA M10 406300555090
14 1 PINO GRAX. TIPO BOTÃO DIN3404 = AM16x1.5 704404215000
minerals [Link] 00
minerals [Link] 00
 MB-328 9(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

CONJUNTO DO AJUSTE HIDRÁULICO 80216547400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 4 APOIO 933450
2 2 CILINDRO 933451
3 1 PAR DE CUNHAS DE AJUSTE 341256
4 1 CILINDRO DE RETORNO – CONJ. 80210821400 (*)
5 2 PINO PIVÔ 447304
6 2 OLHAL 495570
7 2 ROLAMENTO 705303894000
8 4 ANEL DE RETENÇÃO PARA EIXOS Ø30 704100890000
9 20 ARRUELA DE TRAVA M24 406300555250
10 20 PARAF. CAB. CIL. SEX. INTERNO M24x60-8.8 704103916000

CILINDRO DE RETORNO – CONJ. 80210821400 (*)

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 CILINDRO 915846
2 1 SUPORTE 919318
3 1 PINO B40H11x180x160 EN22340 704205540000
4 2 BARRA DE LIGAÇÃO 915833
5 1 PINO 919588
6 1 SUPORTE N11890603
7 1 SUPORTE N11890604
8 1 PINO 915916
10 1 MANGUEIRA 804745
15 1 CONEXÃO 706300790065
16 2 PLUG 706300793205
17 1 CONEXÃO 706300790066
18 1 CONEXÃO 706300790092
19 1 CAPA DE PROTEÇÃO 706300790009
20 1 CONEXÃO 706300790117
25 1 ACUMULADOR N02445613
26 1 CONEXÃO 706203371800
30 4 PORCA SEX. DIN980 M12-8 704203927120
31 4 PARAF. SEX. DIN933 M24x50-8.8 704201750000
32 2 CONTRAPINO DIN94 6,3x63 704006400000
33 1 PORCA DE FIXAÇÃO KM10 705400750000
34 1 ARRUELA DE SEGURANÇA MB10 N03765010
35 1 ARRUELA LISA A52x98 – SAE1045 N01626050
36 4 ARRUELA DE TRAVA M24 406300555250
37 2 ARRUELA LISA A43x80 – SAE1045 704007330000
minerals [Link] 00
minerals

00
 MB-328 10(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

CONJUNTO DOS VOLANTES 80315516400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 VOLANTE 10x8V 953017
2 1 VOLANTE LISO 953016
3 1 CONJUNTO DOS CONTRAPESOS 80310678400 (*)
4 2 CONTRAPESO 341217
5 2 FLANGE 447331
10 4 PARAF. SEX. DIN931 M20x140-8.8 704106790000
11 6 PARAF. SEX. ISO4017 M42x70-10.9 N01532876
12 4 CHAPA N11893199
13 2 CHAVETA 704405694100
20 4 ARRUELA DE TRAVA M20 406300555200

CONJUNTO DOS CONTRAPESOS 80310678400 (*)

POS. QUANT. DESCRIÇÃO CÓDIGO

1 4 CONTRAPESO 312690
2 4 CONTRAPESO 386588-B
3 8 PARAF. SEX. DIN931 M16x120-8.8 704106260000
4 8 PARAF. SEX. DIN931 M20x160-8.8 704106814000
5 8 PORCA SEX. DIN980 M16-8 704203927160
6 8 PORCA SEX. DIN980 M20-8 704203927200
8 8 ARRUELA DE TRAVA M16 406300555150
9 8 ARRUELA DE TRAVA M20 406300555200

CONJUNTO DOS SUPORTES 80216231400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 SUPORTE DIANTEIRO DIREITO MM0209396
2 1 SUPORTE DIANTEIRO ESQUERDO MM0209397
3 1 SUPORTE TRASEIRO DIREITO MM0209398
4 1 SUPORTE TRASEIRO ESQUERDO MM0209399
5 4 CARCAÇA DO SUPORTE MM0210133
6 8 CHAPA 579521
7 4 CHAPA 578906
8 8 ALOJAMENTO DO COXIM 915025
9 8 COXIM 915056
10 4 BUCHA 587771
11 4 AMORTECEDOR 582249
13 4 PARAF. SEX. DIN931 M36x200-8.8 N01530839
15 4 PORCA SEX. DIN980 M36-8 704203927360
18 8 PINO ELÁSTICO PESADO 30x70 704208010000
19 2 FLANGE 941464
minerals [Link] 00
minerals [Link] 00
minerals [Link] 00
 MB-328 11(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

CONJUNTO DOS SUPORTES 80216630400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 SUPORTE MM0210358
2 1 SUPORTE MM0210359
3 1 SUPORTE MM0210360
4 1 SUPORTE MM0210361
5 4 CARCAÇA DO SUPORTE MM0210133
6 8 CHAPA 579521
7 4 CHAPA 578906
8 8 ALOJAMENTO DO COXIM 915025
9 8 COXIM 915056
10 4 BUCHA 587771
11 4 AMORTECEDOR 582249
12 4 PARAF. SEX. DIN931 M36x200-8.8 N01530839
13 4 PORCA SEX. DIN980 M36-8 704203927360
15 8 PINO ELÁSTICO PESADO 30x70 704208010000
16 2 FLANGE 941464

SISTEMA DE LUBRIFICAÇÃO AUTOMÁTICA 80314252400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 BOMBA 909595
2 1 GABINETE 909594
3 4 AMORTECEDOR 706204144005
4 24 ARRUELA LISA A10x22 – SAE1045 704006920000
5 8 PORCA SEX. DIN980 M10-8 704203927100
6 3 PORCA SEX. DIN980 M8-8 704203927080
7 3 ARRUELA LISA A8x16 –SAE1045 704006880000
8 4 [Link].DIN933 M5x16-8.8 704200130000
9 4 PORCA SEX. DIN980 M5-8 704203927050
10 8 ARRUELA LISA A5x10 – SAE1045 704006830000
11 4 ARRUELA R6.6 DIN440 704100525000
12 1 FONTE N05255956
13 1 CABEAMENTO 498800
14 1 CHAVE DE INDUÇÃO N02495318
15 1 BOTÃO 706204219545
16 1 MANGUEIRA HIDRÁULICA 803994
minerals [Link] 00
minerals [Link] 00
 MB-328 12(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

CONJUNTO DAS MANGUEIRAS 80314253400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 PAINEL DE DISTRIBUIÇÃO 908898
2 1 MANGUEIRA HIDRÁULICA L=1100 803924
3 1 MANGUEIRA HIDRÁULICA L=700 803921
4 1 MANGUEIRA HIDRÁULICA L=1300 803925
5 1 MANGUEIRA HIDRÁULICA L=2000 803928
6 4 CONEXÃO 706300792353
7 4 PORCA 706300792140
8 4 CONEXÃO 706300790115
9 4 CONEXÃO 706300788991
10 3 SUPORTE DO TUBO 806300672200
11 2 PARAF. ABRIDOR DE ROSCA DIN7513-A M6x12 704406000000
12 2 ABRAÇADEIRA 704404205200

CONJUNTO DO CALÇO 45mm 80313509400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 PEÇA DE FIXAÇÃO 940927
2 1 PLACA INTERMEDIÁRIA 940937
3 1 CUNHA 495394
4 4 PARAF. CAB. RETANGULAR M36x360 MM0226911
5 4 PARAF. CAB. RETANGULAR M36x300 N88409018
6 4 PARAF. SEX. DIN931 M24x110-8.8 704107080000
7 4 ARRUELA LISA A24x45 – SAE1045 704007190000
8 4 PORCA SEX. DIN980 M24-8 704203927240
9 3 PARAF. SEX. DIN931 M30x300-8.8 704107355000
10 3 ARRUELA LISA A31x58 – SAE1045 704007270000
11 3 PORCA SEX. DIN934 M30-8 704202480000
minerals [Link] 00
minerals [Link] 00
 MB-328 13(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

CONJUNTO DA TREMONHA 80210647400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 TREMONHA 941281
2 1 GRELHA 905380
3 1 CANTONEIRA 902054-A
4 1 CHAPA 906157
5 6 PARAF. CAB. ESC. C/ FENDA M20x80-8.8 DIN7991 704501392950
6 6 PORCA SEX. DIN980 M20-8 704203927200
7 2 PARAF. SEX. DIN933 M16x40-8.8 704201370000
8 2 PORCA SEX. DIN980 M16-8 704203927160
9 2 PARAF. SEX. DIN933 M30x70-8.8 704201878000
10 2 PORCA SEX. DIN980 M30-8 704203927300
11 6 ARRUELA LISA A21x36 – SAE 1045 704007130000

CONJUNTO DA BASE DO MOTOR 80210621400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 BASE DO MOTOR 946719
2 2 PARAFUSO OLHAL 424095
3 4 MOLA DE BORRACHA 418707
10 8 CONTRAPINO DIN94 8x63 704006510000
11 8 ARRUELA LISA A24x45 – SAE 1045 704007190000
12 4 PARAF. SEX. DIN931 M24x120-8.8 704107085000
13 4 PORCA SEX. DIN934 M36-8 704202550000
14 4 PORCA SEX. DIN980 M24-8 704203927240
15 8 ARRUELA EN28738-40 704207150000
16 2 PINO GUIA B40H11x140x120 EN22340 704205426100
17 2 PINO GUIA B40H11x160x140 EN22340 704206880500
18 2 PINO ELÁSTICO 8x55 704207740000
minerals [Link] 00
minerals [Link] 00
 MB-328 14(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

PROTEÇÕES DE CORREIAS –CONJ. 80210619400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 PROTEÇÃO DE CORREIAS – SUBCONJ. 80210586400 (*)
2 1 PROTEÇÃO DE CORREIAS – SUBCONJ. 80210562400 (**)
3 1 BUCHA M20x35 340897-2035
6 1 SUPORTE 906492
7 1 SUPORTE 906494
10 4 ARRUELA LISA A13x24 – SAE 1045 704006970000
11 9 ARRUELA LISA A17x30 – SAE 1045 704007040000
12 2 ARRUELA LISA A21x36 – SAE 1045 704007130000
13 6 ARRUELA R18 DIN440 704100580000
14 6 PARAF. SEX. DIN931 M16x70-8.8 704106170000
15 1 PARAF. SEX. DIN931 M20x70-8.8 704106570000
16 4 PARAF. SEX. DIN933 M12x25-8.8 704200980000
17 7 PARAF. SEX. DIN933 M16x35-8.8 704201340000
18 6 PARAF. SEX. DIN933 M16x45-8.8 704201410000
19 2 PORCA SEX. DIN980 M16-8 704203927160
30 6 ARRUELA DE TRAVA M16 406000555150

PROTEÇÃO DE CORREIAS – SUBCONJ. 80210586400 (*)

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 CARCAÇA DA PROTEÇÃO DE CORREIA 906473-A
2 1 PORTA MM0207900
3 1 CHAPA DE PROTEÇÃO MM0217040
4 1 CHAPA DE PROTEÇÃO 906489
5 1 SUPORTE 906491
8 23 ARRUELA LISA A13x24 – SAE 1045 704006970000
9 8 ARRUELA R14 DIN440 704100570000
11 21 PARAF. SEX. DIN933 M12x25-8.8 704200980000
12 2 PARAFUSO DE RETENÇÃO 941908
13 2 [Link]. ISO4017 M12x60-8.8 704201111000
15 29 PORCA SEX. DIN980 M12-8 704203927120
16 4 PORCA SEX. DIN980 M16-8 704203927160
17 2 ARTICULAÇÃO 942209
minerals [Link] 00
minerals [Link] 00
 MB-328 15(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

PROTEÇÃO DE CORREIAS – SUBCONJ. 80210562400 (**)

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 CARCAÇA DA PROTEÇÃO 906497-A
2 1 PORTA MM0207026
3 1 JANELA MM0208149
4 1 CHAPA DE PROTEÇÃO MM0208230
5 15 ARRUELA LISA A13x24 – SAE 1045 704006970000
6 12 PARAF. SEX. DIN933 M12x25-8.8 704200980000
7 3 PARAF. SEX. DIN933 M12x60-8.8 704201111000
8 18 PORCA SEX. DIN980 M12-8 704203927120
9 3 DOBRADIÇA 706203060615

PROTEÇÃO DO VOLANTE –CONJ. 80210601400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 TAMPA DA PROTEÇÃO 80210603400 (*)
2 1 BUCHA M20x35 340897-2035
5 1 SUPORTE 906493
6 1 SUPORTE 906495
8 4 PARAF SEX DIN933 T M16X 45-8.8 704201410000
9 4 ARRUELA R18 DIN 440 704100580000
10 2 ARRUELA LISA A21x36 – SAE 1045 704007130000
11 6 PARAF. SEX. DIN931 M16x70-8.8 704106170000
12 1 PARAF. SEX. DIN931 M20x70-8.8 704106570000
20 6 ARRUELA DE TRAVA M16 406300555150

TAMPA DA PROTEÇÃO 80210603400 (*)

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 CARCAÇA DA PROTEÇÃO 906474-A
2 1 CHAPA DE PROTEÇÃO MM0217041
3 1 CHAPA DE PROTEÇÃO 906490
4 1 SUPORTE 906491
7 21 ARRUELA LISA A13x24 – SAE 1045 704006970000
8 8 ARRUELA R14 DIN440 704100570000
10 21 PARAF. SEX. DIN933 M12x25-8.8 704200980000
11 4 PARAFUSO DE RETENÇÃO 941908
13 25 PORCA SEX. DIN980 M12-8 704203927120
14 4 PORCA SEX. DIN980 M16-8 704203927160
minerals [Link] 00
minerals [Link] 00
minerals [Link] 00
 MB-328 16(16)
BRITADOR DE MANDÍBULAS
C110
Ago/06

SISTEMA DE REGULAGEM HIDRÁULICA 80313130400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 1 UNIDADE HIDRÁULICA 80212443500
2 1 ESQUEMA HIDRÁULICO P/ UNIDADE HIDRÁULICA 80212442400
3 1 PAINEL ELÉTRICO 380V/440V-60Hz 80900010001

CONJ. TUBULAÇÃO DO SIST. REGULAGEM 80313129400

POS. QUANT. DESCRIÇÃO CÓDIGO

1 4 UNIAO MACHO ERMETO UM JIC-8x3/4" BSP C+O 706300790062
2 1 CONEXÃO 706300790061
3 2 MANGUEIRA – CONJ. 801982
4 2 MANGUEIRA – CONJ. 801969
5 2 MANGUEIRA – CONJ. 802662
6 2 MANGUEIRA – CONJ. 801967
7 2 TÊ 8-8S – AEROQUIP 2033 706300790540
8/9 5 ABRAÇADEIRA STAUFF SP3200/200DPPGDAS 706302545880
10 5 PARAF. SEX. DIN931 M8x50-8.8 704104975000
minerals [Link] 00
minerals [Link] 00
