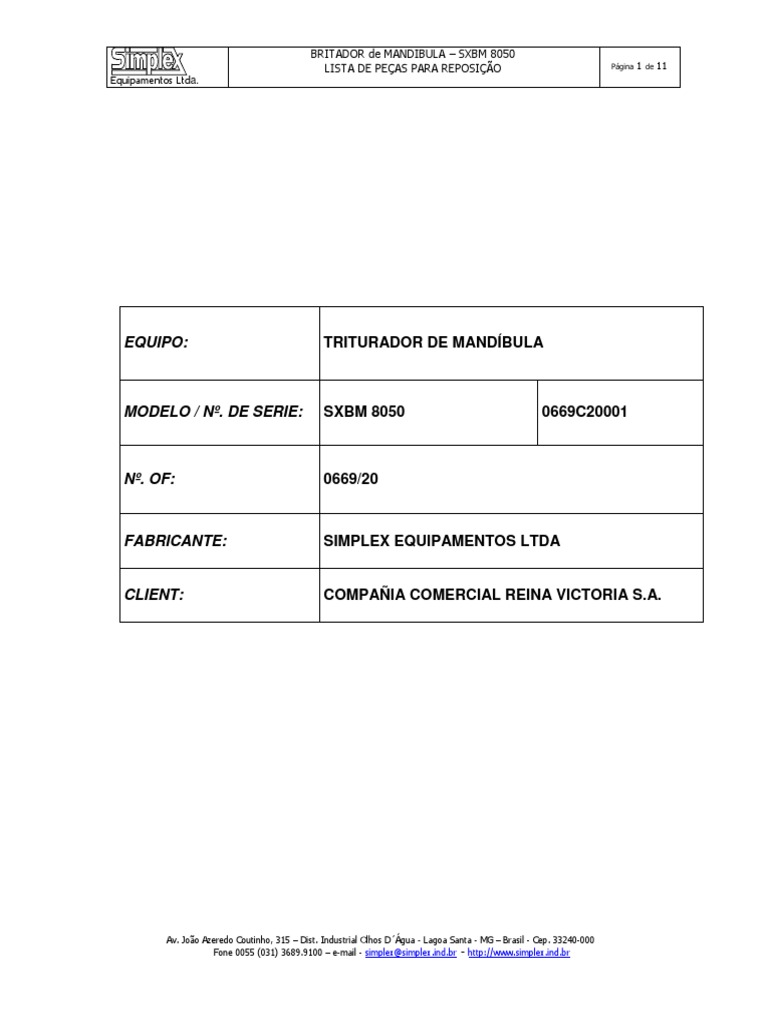

BRITADOR de MANDIBULA – SXBM 8050

LISTA DE PEÇAS PARA REPOSIÇÃO Página 1 de 11

Equipamentos Ltda.

EQUIPO: TRITURADOR DE MANDÍBULA

MODELO / Nº. DE SERIE: SXBM 8050 0669C20001

Nº. OF: 0669/20

FABRICANTE: SIMPLEX EQUIPAMENTOS LTDA

CLIENT: COMPAÑIA COMERCIAL REINA VICTORIA S.A.

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 2 de 11
Equipamentos Ltda.

Conjunto Geral

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 3 de 11
Equipamentos Ltda.

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 4 de 11
Equipamentos Ltda.

Conjunto Geral
Lista de Componentes
ITEM CÓDIGO DESCRIÇÃO QTDE
1 1116.100 Carcaça 1
2 1116.200 Queixo 1
3 1116.300 Tirante 1
4 1116.1 Abanadeira 1
5 1116.2 Mola do Tirante do Tensor 1
6 GB 5782-86 2
7 GB 93-87 2
8 1
9 1116.3 Assento 1
10 GB 5782-86 14
11 GB 93-81 14
12 41211643 Parafuso M10x30 1
13 1
14 1116.4 Conjunto de Calços da Abanadeira 7
15 1116.5 Calço da Abanadeira # 1 1/4" 1
16 1116.6 Calço da Abanadeira # 1/8" 4
17 1116.7 Calço da Abanadeira # 3/4" 2
18 1116.8 Suporte da calha fixa 1
19 1116.9 Calha fixa 1
20 GB 119-66 Pino D20x40 2
21 1116.32 Chapa 2
22 1116.12 Chapa 1
23 1116.13 Chapa 1
24 1116.10 Chapa Direita 1
25 41611143 Parafuso M10x20 4
26 12
27 1116.14 Revestimento lateral superior 2
28 40512398 Parafuso CAB. ESCARIADA 10
29 42001182 Porca 20
30 1116.16 Cunha de Fixação da Mandíbula fixa 2
31 1116.17 Parafuso Cunha Fixação da Mandíbula fixa 4
32 1116.18 Mola Cunha Fixação da Mandíbula fixa 4
33 4
34 1
35 1116.19 Mandíbula fixa 1
36 1116.21 Revestimento lateral inferior 2
37 1116.22 Chapa 1
38 1116.23 Espaçador 1
39 GB 5781-86 8

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 5 de 11
Equipamentos Ltda.

Conjunto Geral
Lista de Componentes
ITEM CÓDIGO DESCRIÇÃO QTDE
40 1116.24 Polia do Motor 1
41 Arruela M100 1
42 1116.25 Parafuso 2
43 1116.224 Mandíbula Móvel 1
44 1116.26 4
45 42810606 Porca M20 8
46 1116.27 Espaçador 4
47 1116.28 4
48 1116.29 4
49 1116.31 2
50 1116.20 Chapa Esquerda 1
60211796 Correia "V" D 240
51 6
60216037 Correia "V" D 210 (PARA BASE PIVOTADA)
52 GB 71-66 Bomba de Óleo LYB-S05 1
53 1116.400 Fundação 1
54 1116.500 Conjunto de Lubrificação 1
CHAVE DO TIRANTE DA MANDÍBULA
10115651 1
MÓVEL
10115652 CHAVE DO MANCAL 1
10115653 CHAVE DO TIRANTE DA MOLA 1

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 6 de 11
Equipamentos Ltda.

Conjunto da Carcaça – 1116.100

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 7 de 11
Equipamentos Ltda.

Conjunto da Carcaça – 1116.100

Lista de Componentes
ITEM CÓDIGO DESCRIÇÃO QTDE
1 1116.110 Carcaça 1
2 Proteção do Mancal 2
3 Parafuso M30x250 8
4 42911626 Porca M30 16
5 44711808 Parafuso M10x40 12
6 GB 93-87 12
7 1116-102 2
8 1116.103 Chapa 2
9 41611863 Parafuso M24x110 6
10 42911026 Porca M24 6
11 43010815 Arruela M24 6

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 8 de 11
Equipamentos Ltda.

Conjunto do QUEIXO – 1116.200

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 9 de 11
Equipamentos Ltda.

Conjunto do QUEIXO – 1116.200

Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 10 de 11
Equipamentos Ltda.

Conjunto do Queixo
Lista de Componentes
ITEM CÓDIGO DESCRIÇÃO QTDE
1 1116.201 Eixo Excêntrico 1
2 1116.202 Volante Liso 1
3 1116.203 Bucha 2
4 GB 812-88 Porca 190x3 2
5 GB 858-88 Espaçador do Volante 190 2
Tampa Externa do Mancal – Lado
6 1116.204 1
Livre
7 1116.205 Labirinto Externo do Mancal 2
Rolamento da Carcaça 22340 CC C3
8 10119505 2
W33
Tampa Interna do Mancal – Lado
9 1116.206 1
Livre
Rolamento do queixo 23148 - CC - C3 -
10 10112920 2
W33
11 1116.207 Flange de Vedação Interno do Queixo 2
12 41213173 Parafuso M20x45 16
13 GB 93-87 Espaçador 20 16
14 1116.208 Tampa do Queixo 2
15 Calço Ø510xØ400 12
Tampa Interna do Mancal – Lado
16 1116.209 1
Bloqueado
Tampa Externa do Mancal – Lado
17 1116.211 1
Bloqueado
18 1116.212 Volante Ranhurado 1
19 Parafuso M30x420 8
20 42911626 Porca M30 32
21 43011615 Arruela M30 16
22 GB 5780-86 Parafuso M24x6 6
23 43010815 Arruela M24 6
24 1116.213 Proteção 2
Parafuso Cunha Fixação Mandíbula
25 1116.214 4
Móvel
26 42912226 Porca M36 8
27 43012215 Arruela M36 8
28 1116.215 Mola Cunha Fixação Mandíbula Móvel 4
29 GB 1096-79 Pino 45x200 2
30 1116.216 Labirinto Interno do Mancal 2
31 1116.217 Labirinto do Queixo 2
32 1116.218 Calço 2
33 1116.219 Chapa 1
34 1116.221 Chapa 1
35 44711808 Parafuso M10x40 6
36 GB 93-87 Arruela M10 6
37 1116.1 Abanadeira 1
38 1116.11 Calha móvel 1
Av. João Azeredo Coutinho, 315 – Dist. Industrial Olhos D´Água - Lagoa Santa - MG – Brasil - Cep. 33240-000
Fone 0055 (031) 3689.9100 – e-mail - simplex@simplex.ind.br - http://www.simplex.ind.br
 BRITADOR de MANDIBULA – SXBM 8050
LISTA DE PEÇAS PARA REPOSIÇÃO Página 11 de 11
Equipamentos Ltda.

Conjunto do Queixo
Lista de Componentes
ITEM CÓDIGO DESCRIÇÃO QTDE
39 41211663 Parafuso M16x30 8
40 43010215 Arruela M16 8
41 GB 119-66 Pino 2
42 1116.223 Queixo 1
43 1116.224 Mandíbula Móvel 1
44 1116.225 Cunha de Fixação da Mandíbula móvel 2
45 1116.226 8
46 Parafuso M20x200 4
47 42810606 Porca M20 8
