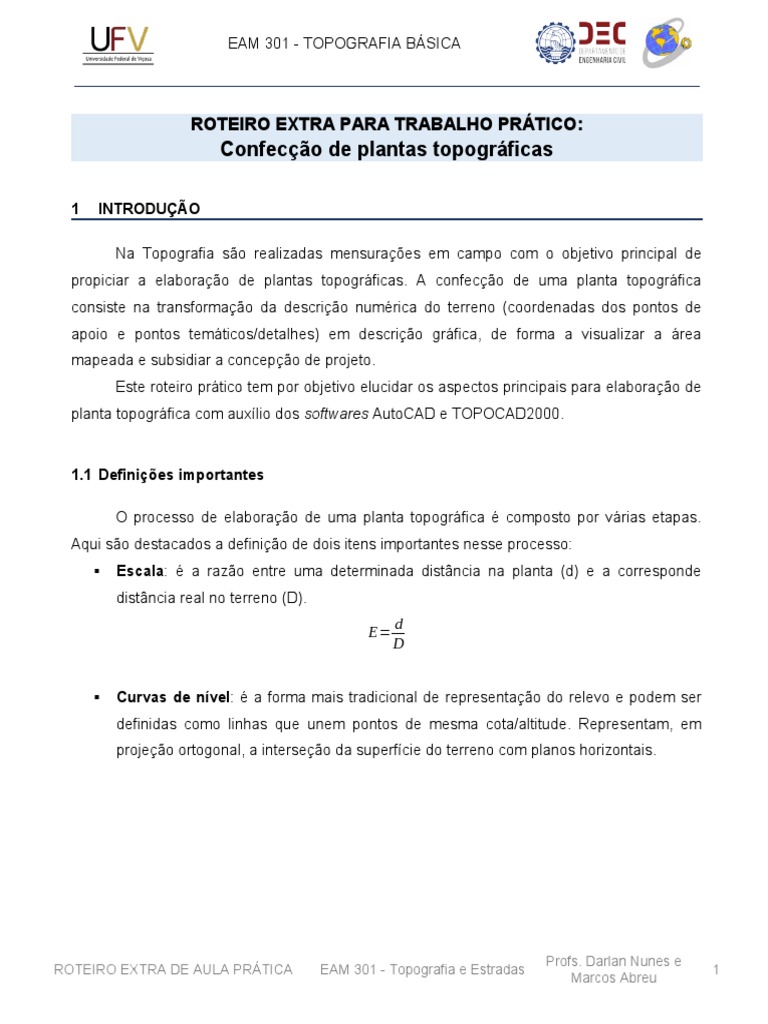

EAM 301 - TOPOGRAFIA BÁSICA

ROTEIRO EXTRA PARA TRABALHO PRÁTICO:

Confecção de plantas topográficas

1 INTRODUÇÃO

Na Topografia são realizadas mensurações em campo com o objetivo principal de

propiciar a elaboração de plantas topográficas. A confecção de uma planta topográfica
consiste na transformação da descrição numérica do terreno (coordenadas dos pontos de
apoio e pontos temáticos/detalhes) em descrição gráfica, de forma a visualizar a área
mapeada e subsidiar a concepção de projeto.
Este roteiro prático tem por objetivo elucidar os aspectos principais para elaboração de
planta topográfica com auxílio dos softwares AutoCAD e TOPOCAD2000.

1.1 Definições importantes

O processo de elaboração de uma planta topográfica é composto por várias etapas.

Aqui são destacados a definição de dois itens importantes nesse processo:
 Escala: é a razão entre uma determinada distância na planta (d) e a corresponde
distância real no terreno (D).
d
E=
D

 Curvas de nível: é a forma mais tradicional de representação do relevo e podem ser

definidas como linhas que unem pontos de mesma cota/altitude. Representam, em
projeção ortogonal, a interseção da superfície do terreno com planos horizontais.

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 1
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

2 MATERIAIS E MÉTODOS

2.1 Materiais

Para este roteiro prático, serão utilizados os seguintes materiais:

 Software AutoCAD 2022 - plano Autodesk Education;
 Software TOPOCAD2000 v16 - versão de teste;
 Conjunto de pontos topográficos de determinada área coletados em campo e já
processados para exemplificar o uso das ferramentas;

2.2 Métodos

1. Em um primeiro momento, deve-se instalar o software AutoCAD.

 A Autodesk®, por meio do plano Education, oferece para estudantes e

educadores qualificados acesso gratuito, anual, de usuário único e educacional
para uso dos produtos, serviços e benefícios da Autodesk® disponíveis por
meio da Autodesk Education Community com uma data de renovação
conveniente, enquanto continuar estando qualificado.
 Para obter o AutoCAD, basta acessar o link e realizar o cadastro para que o
download seja realizado: https://www.autodesk.com.br/education/edu-software/

2. De posse do AutoCAD, é necessário realizar o download e instalar o TOPOCAD2000,

um aplicativo de CAD para Topografia com inúmeras opções para auxiliar na etapa de

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 2
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

escritório em projetos topográficos, tais como confecção de planta topográfica,

geração de curvas de nível, memorial descritivo, etc.

 Para tanto, o usuário deve acessar no site para que seja realizado o download do
TOPOCAD2000, o qual irá habilitar uma versão de teste por período de 30 dias.
 https://www.amicrocad.com.br/topocad2000-download

Figura 1: Obtenção do TOPOCAD2000 no website da empresa desenvolvedora.

Fonte: Microcad Computação Gráfia®.

 Após o download do TOPOCAD200, iniciar o processo de instalação. Será

apresentada uma tela, na qual o usuário deve aceitar os termos e configurar todos
os parâmetros para que seja realizada a instalação completa.

 Concluída a instalação, será exibido uma tela aviso de configuração manual, caso
o TopoCAD200 não seja mostrado no AutoCAD. Inicie o AutoCAD e verifique se a
tela será apresentada. Caso contrário, siga as instruções na tela de aviso.

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 3
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

 Após concluído todo o procedimento de instalação, o menu de ferramentas abrirá

a opção para o usuário utilizar a aba TOPOCAD2000V16. Ao clicar nesta aba,
todas as ferramentas oferecidas pelo TOPOCAD2000 são disponibilizadas pelo
período de 30 dias (Figura 2).

Figura 2: Menu de ferramentas do TOPOCAD2000 v16.

3. Para fins deste roteiro, será exemplificado o uso do TOPOCAD2000 considerando um

conjunto de pontos topográficos de determinada área coletados em campo e já
processados, i.e, pontos de apoio e temático já com as coordenadas finais
determinadas.
 A entrada das coordenados dos pontos no TOPOCAD2000 é feita através de um
arquivo TXT. Portanto, este arquivo deve ser preparado previamente conforme
uma das estruturas de entrada aceitas no aplicativo. Neste roteiro, será adotada a

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 4
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

seguinte estrutura (exemplificada na tabela, mas separada por vírgulas no arquivo

TXT):

Tabela 1: Exemplo de estruturação de arquivo TXT de entrada para o TOPOCAD2000.

ID E (X) N (Y) Cota (Z) DESC
1 101.424 255.466 644.200 Poste
... ... ... ... ...

 No arquivo não precisa de constar o cabeçalho apresentado na tabela anterior (ID,

E, N, etc.), apenas as informações de cada ponto. Atenção: o separador de
decimais é o ponto (.) e de colunas é a vírgula (,). Os dados para a confecção
da planta já estão nesse formato.

Figura 3: Exemplo de como deverá ser formatado o arquivo TXT.

4. De posse do arquivo com as coordenados dos pontos, no menu do TOPOCAD2000

V16 clicar na opção “1. LEITURA DE PONTOS”, conforme ilustrado na Figura 4. Será
apresentado uma nova tela, onde o usuário pode importar ou exportar pontos, além
de outras opções no aplicativo. Clicar em “Importar”.

Figura 4: Opção de importar pontos no TOPOCAD2000.

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 5
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

 Para que seja possível importar os dados, deve-se informar ao programa o estilo
de formatação que se encontra o arquivo de pontos. Para este roteiro, o arquivo
TXT é formatado no estilo apresentado no item 3..

Figura 5: Importação de pontos topográficos a partir de arquivo TXT no TOPOCAD2000 V16.

 Buscar pelo arquivo TXT desejado e selecionar a opção “Abrir”. Os pontos serão
importados com a numeração, cota e descrição atribuída previamente. Pode-se
alterar o estilo de ponto (POINTSTYLE), se desejado.

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 6
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

Figura 6: Pontos importados no AutoCAD.

5. Para melhor organização dos dados, é interessante a criação de camadas (Layers),

de forma a separar os elementos com diferentes descrições.
 Assim, na aba “Home” encontra-se “Layer Properties”, que possibilita a criação,
edição ou exclusão das camadas. Para criar cada camada, o usuário deve clicar
no ícone “New Layer”.
 Para a camada tem-se várias opções, tais como indicar nome, cor predominante
da camada, tipo de linha, etc.

Figura 7: Criação de camadas no AutoCAD.

6. Após à criação das camadas, o usuário deve traçar polilinhas entre os pontos que
pertencem à uma mesma camada (cerca, rua, meio-fio, lagoa, casa, etc). Selecionar

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 7
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

as linhas traçadas e atribuí-las a respectiva camada criada. Deve-se fazer o mesmo

com os pontos, alterando sua simbologia, conforme as convenções topográficas.

Figura 8: Criação de camadas no AutoCAD.

7. Realizadas as etapas de reconhecimento dos pontos e organização em camadas, a

próxima fase consiste na elaboração das curvas de nível, que neste caso, serão
geradas por um processo totalmente automatizado. Para tanto, acessar a aba
TOPOCAD2000 V16 e clicar no ícone “2. CURVAS DE NÍVEL” 9 (ver Figura 9).

Figura 9: Opção para gerar curvas de nível no TOPOCAD2000 V16.

 Para a geração das curvas de nível, o usuário deve configurar um conjunto de

parâmetros, tais como, a distância entre as curvas de nível (equidistância), tipo de
suavização e de triangulação a ser realizada.
 Os parâmetros ilustrados na Figura 10 são específicos para o projeto de
demonstração deste roteiro. Portanto, é importante ressaltar que, para cada
projeto, tais parâmetros são alteradas, uma vez que cada terreno o relevo
apresenta comportamento distinto.

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 8
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

Figura 10: Configuração de parâmetros e curvas de nível gerada para a área exemplo.

 Caso as curvas de nível geradas automaticamente não sejam adequadas para

representar a área de trabalho, avalie como está sendo gerada a triangulação
automática (opções 1 ou 2) ou mesmo por meio da triangulação manual. Se
necessário, também ajustar os parâmetros, conforme escala pretendida para a
planta (ver nota de aula), etc.

 Na geração das curvas de nível considerar todos os pontos planialtimétricos

coletados em campo, em especial os pontos cotados. No entanto, também há que
não são indicados para gerar curvas de nível, a escolha vai depender do tipo
dados coletado.

8. Faça a grade de coordenadas (também chamada de quadriculado ou canevá),

conforme a aula explicativa sobre planta topográfica.

9. Finalizada a planta do projeto, é necessário plotar em um layout A3 para impressão

(ver modelo de folha disponibilizada juntamente com o roteiro do trabalho prático).

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 9
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

 O Layout (folha) de uma planta topográfica, deve conter um rótulo, na parte inferior
direita, onde são informados os dados do projeto. Na parte superior devem ser
apresentados todos os demais elementos de uma planta, tais como: legenda,
convergência meridiana, declinação magnética, quadro de áreas, escala, entre outros.
Essas informações, logicamente, variam de acordo com a área trabalhada. Foi
disponibilizado um modelo para ser usado pelo grupo que quiser.

 Para inserir a planta na folha de layout A3, o usuário deve clicar na aba “Layout” ou
“View”, a depender da versão do AutoCAD em uso e adicionar uma nova Viewport,
que pode ser em formato “Polygonal Viewport”. Deve-se então clicar em cada vértice
do polígono para enquadrar a área a ser plotada, de acordo com o os limites do layout
para a folha previamente definido.

10. O projeto precisa ser colocado em um layout para que seja impresso. Mas da
impressão, é necessário escolher a escala mais apropriada para a plotagem do
projeto e inserir o canevá para melhor orientação na planta.

 Com a borda do layout desenhada no passo anterior, o usuário visualizará a planta,

porém, pode não estar na escala correta. Selecionada esta borda, deve-se acessar os
comandos “zoom” => “scale” e digitar o denominador da escala correta seguido das
letras “xp”, por exemplo, para a escala 1/2000, digitar 2000 + xp. Verifique a escala
apropriada a seu projeto.

11. Por fim, a planta é finalizada e deve ser exportada em PDF para a impressão.

2.3 Recursos complementares:

 Para auxiliar no uso do AutoCAD e na realização da planta topográfica, é sugerido

buscar por vídeos complementares relacionados no canal Topografia
Descomplicada no YouTube (Prof. Dr. Alessandro Carvalho / UFJF).

Profs. Darlan Nunes e

ROTEIRO EXTRA DE AULA PRÁTICA EAM 301 - Topografia e Estradas 10
Marcos Abreu
 EAM 301 - TOPOGRAFIA BÁSICA

 A empresa Microcad Computação Gráfica também disponibilizada uma enorme

quantidade de vídeos-aula sobre o TOPOCAD2000 que podem ser acessados
gratuitamente no canal do YouTube da empresa:
o https://www.amicrocad.com.br/topocad2000-videoaulas

3 CONCLUSÃO

Ao final deste roteiro o aluno deverá estar apto a realizar a elaboração de plantas
topográficas utilizando de ferramentas computacionais (AutoCAD e TOPOCAD2000)
amplamente utilizadas no mercado e que possibilitam a otimização no processo de
preparação dos produtos fins de um levantamento topográfico.
