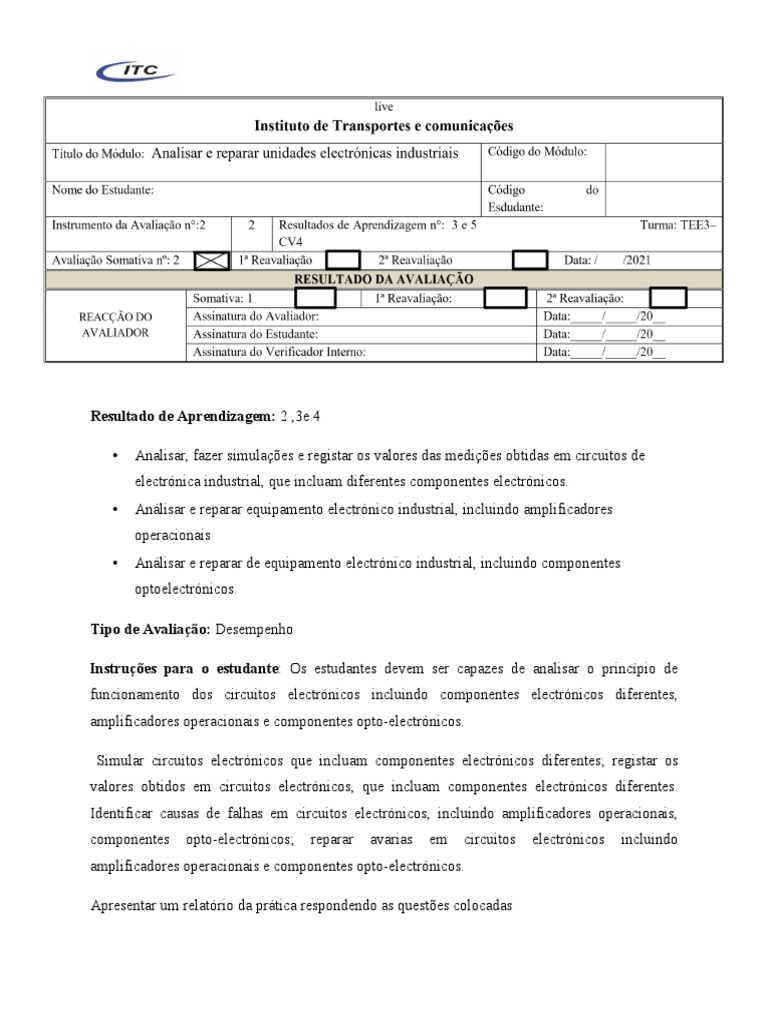

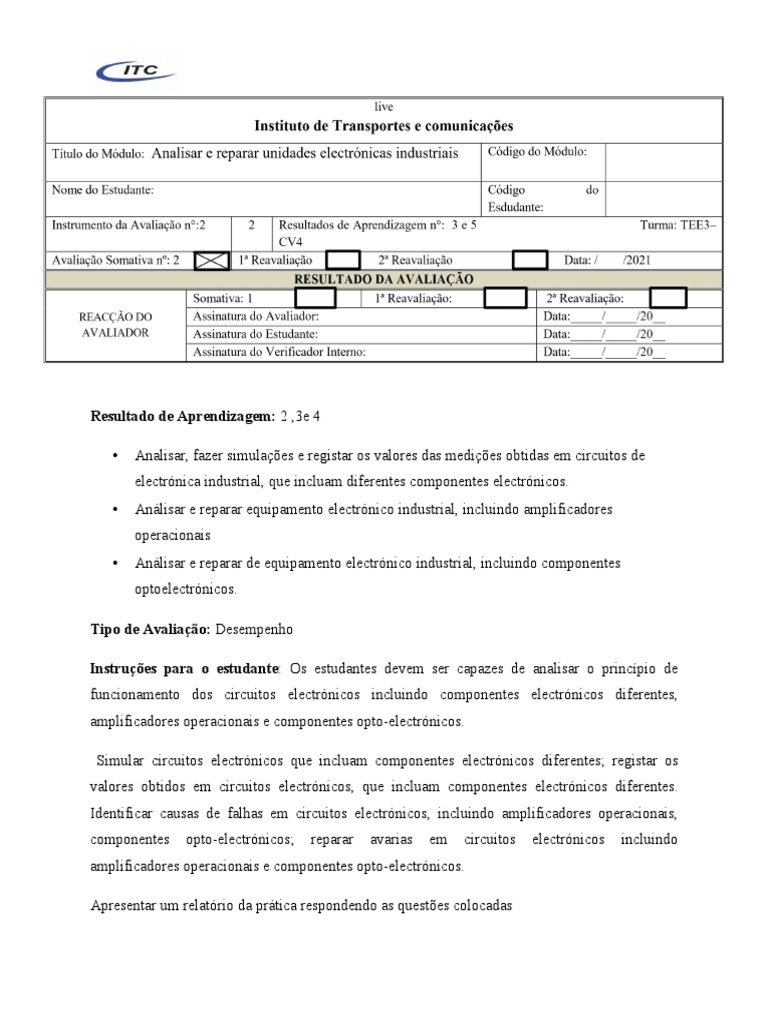

Resultado de Aprendizagem: 2 ,3e 4

• Analisar, fazer simulações e registar os valores das medições obtidas em circuitos de

electrónica industrial, que incluam diferentes componentes electrónicos.
• Análisar e reparar equipamento electrónico industrial, incluindo amplificadores
operacionais
• Análisar e reparar de equipamento electrónico industrial, incluindo componentes
optoelectrónicos.

Tipo de Avaliação: Desempenho

Instruções para o estudante: Os estudantes devem ser capazes de analisar o princípio de

funcionamento dos circuitos electrónicos incluindo componentes electrónicos diferentes,
amplificadores operacionais e componentes opto-electrónicos.

Simular circuitos electrónicos que incluam componentes electrónicos diferentes; registar os

valores obtidos em circuitos electrónicos, que incluam componentes electrónicos diferentes.
Identificar causas de falhas em circuitos electrónicos, incluindo amplificadores operacionais,
componentes opto-electrónicos; reparar avarias em circuitos electrónicos incluindo
amplificadores operacionais e componentes opto-electrónicos.

Apresentar um relatório da prática respondendo as questões colocadas

Instruções para o avaliador: O formador deve acompanhar e monitorar a realização das tarefas
pelos formandos. Deve avaliar a execução das tarefas e o relatório apresentado.
Lista de Verificação
Resulta Critério Actividade Cumprimento dasFeedback/O
do dede Actividades bservacoes
Aprendi Desemp Fez Fez
zagem enho
Correctam Incorrec
ente tamente
ou

não
fez
2 A Análisa o princípio de funcionamento dos circuitos
electrónicos que incluem vários componentes
electrónicos diferentes

B Efectua simulações de circuitos electrónicos que

incluem vários componentes electrónicos diferentes;

C Regista valores obtidos

3 A Análisa o princípio de funcionamento dos circuitos

electrónicos, incluindo amplificadores operacionais

B Identifica as causas de falhas em circuitos

electrónicos, incluindo amplificadores operacionais;

C Efectua reparação de avarias

4 A Análisa o princípio de funcionamento de

equipamento industrial electrónico, incluindo
componentes opto-electrónicos;

B identifica as causas de avarias em equipamento

electrónico industrial, incluindo componentes
optoelectrónicos

C Efectua reparações de equipamento electrónico

industrial.
Actividade 1

1. Explique o princípio de funcionamento do transístor mosfet.

R: É um transistor de efeito de campo semicondutor de óxido metálico, seu
funcionamento é realizado através do efeito de campo elétrico, que acontece pela junção
de sua composição. Quando uma tensão é aplicada entre os terminais porta e fonte ,o
campo elétrico gerado penetra através do óxido e cria uma espécie de canal invertido no
canal original abaixo dele. Assim, ele cria um condutor através do qual a corrente elétrica
possa passar. Ao variar a tensão entre a comporta e a fonte, a condutividade dessa camada
é modulada e é possível controlar o fluxo de corrente entre o dreno e a fonte.
2. Usando o manual do fabricante do IRF630 preencha os seguintes dados:
 Tensão máxima do dreno: Vds= 200V
 Tensão máxima do gate :± 20V
 Corrente máxima do dreno(ID); Tc= 25° c → 18 A Tc=100
° c → 11 A
 Tensão Limiar gate e fonte: Vgs(th)= 4.0V
3. Usando o simulador de circuitos, faça a simulação do seguinte circuito funcionamento do
circuito
a) Apresente a Figura (foto) do circuito resultante da simulação

b) Explique o Principio de funcionamento do Circuito e onde pode ser aplicado

R: Inicialmente a lâmpada se encontra apagada(desligada) e apenas acende(liga) quando
recebe tensão no Gate do mosfet (npn). Enquanto não houver essa tensão por meio do
capacitor ou do acionamento do botão lâmpada permanece apagada. Pode ser usado como
temporizador.
c) No circuito montado coloque um amperímetro para medir a corrente que passa do dreno e
um voltímetro para medir a tensão gate e fonte.
 _ Pressione o botão e registe os valores da tensão do gate e fonte e corrente
dreno.
 Valor da tensão do gate e fonte : Vgs=11,99V;
 Corrente Dreno: Id=119,85mA.

_Solte o botão, qual é o estado da carga (lâmpada) após largar o botão

R: Ligado
_ Explique o motivo da carga permanecer nesse estado.
R: A carga permanece ligada por algum tempo porque o condesador armazenou tensão
quando o botão foi acionado.
_O que acontece com a carga lâmpada ao atingir o valor da tensão limiar gate e dreno.

R: Ao atingir a tensão limiar a carga lâmpada desliga-se.

Registe o valor da corrente do dreno nesse instante

R: Id= 0A
Actividade 2

1. Explique o funcionamento do amplificador de potencia classe A.

R: Esse amplificador usa um transistor de potência que irá conduzir nos 360º da corrente
de carga, 100% da corrente do alto-falante. Uma fonte de corrente é utilizada para
polarizar o transistor em um ponto de operação que permita essa condução toda. Com
isso, a potência consumida da fonte de alimentação é constante.
2. Onde é aplicado esse amplificador.
R: Este amplificador é muitas vezes usado em sistemas de àudio e de amplificação de
som.
3. Para o circuito abaixo realize as seguintes actividades:
a) Calcule os parâmetros do amplificador;
Dados
Vcc=12V
Rc=3,9KΩ
Icmax × √ 2 0,003076 A × √ 2 0,0043
Il(rms)= = = =0,0010A
4 4 4
Uc 12 V
Icmax= = =3,076×10−3=0,003076A
Rc 3,9 KΩ
Vcc × √ 2 12V × √ 2 16,97V
Vo= = = =4,24V ;
4 4 4
Icmax 0,003076 A
PDC=Vcc =12V× =12V× 0,0015=0,01845 W
2 2
Vcc × Icmax 0,369
Pl= = =0,0046W
8 8
Vcc × Icmax 12V ×0,003076 A 0,036912W
PD= = = =0,0092W
4 4 4
Pl 0,0046 W
η= = ×100 % =0,2492×100 %=24,92 %
Pdc 0,018456 W

b) Faça a simulação do circuito;

Actividade 3

1. Amplificador inversor
a) Montar o circuito abaixo:

b) Para Vi insira uma onda senoidal 100mV,1KHz

c) Conectar o canal 1 do osciloscópio na entrada Vi e o canal 2 na saída Vo.
d) Apresente as formas de onda da entrada e da saída

e) Apresente os valores de tensão de saída e entrada lido a partir do osciloscópio e calcule o

ganho de tensão.
Vi=100mV
Vo=1500mV
Rf 150 KΩ
Av= = =10
R 2 15 KΩ
Vo= Vi× Av =100mV×10 =1V

f) Retirar o resistor de alimentação RF verificar e explicar o que acontece com a saída.

R: Ao remover a resistor a tensao de saída Vo aumenta o ganho de tensão em 10 vezes,
passa de 1V para 10V.

2. Amplificador não inversor

a) Montar o circuito abaixo:
g) Para Vi insira uma onda senoidal 100mV,1KHz

h) Conectar o canal 1 do osciloscópio na entrada Vi e o canal 2 na saída Vo

i) Apresente as formas de onda da entrada e da saída

j) Apresente os valores de tensão de saída e entrada lido a partir do osciloscópio e calcule o
ganho de tensão.
Rf 150 KΩ
Av= +1= +1=10+1=11; Vo= Vi× Av =0,1V×11=1,1V
R2 15 KΩ

k) Retirar o resistor de alimentação RF verificar e explicar o que acontece com a saída.

R: Ao remover a resistor a entrada Vi=0.1V mantem e a saida aumenta para 10V.

3. Apresente o principio de funcionamento de um componente optoelectrónico a sua escolha

(díodos emissores de luz (LED's): Díodos laser, foto-díodos, fototransistores, detectores e
células fotoeléctricas )

R: A estrutura básica de um LED é composta por dois terminais semicondutores chamados

ânodo e cátodo. Esses componentes ficam dentro de cápsulas com formatos e tamanhos
variados. LEDs para lâmpadas têm entre 3 e 10 milímetros

O LED gera luz a partir do princípio da eletroluminescência, que ocorre quando os

terminais são submetidos a uma corrente elétrica. No processo, os elétrons que estavam em
um terminal se recombinam em lacunas no outro, emitindo fótons pacotes de energia que
compõe a luz.
 Actividade 4 Reparação de Avarias
1. Apresente um equipamento electrónico que inclua ampop e componentes opto
electrónicos avariado ( foto, referencia e marca caso existam)
2. Faca o diagnóstico da avaria
3. Apresente as possíveis causas da avaria
4. Repare a avaria
5. Apresente a imagem da reparação efectuada.

Actividade 5 Conclusões

Apresente as conclusões das actividades realizadas
