RIFAST®

Strong threats?

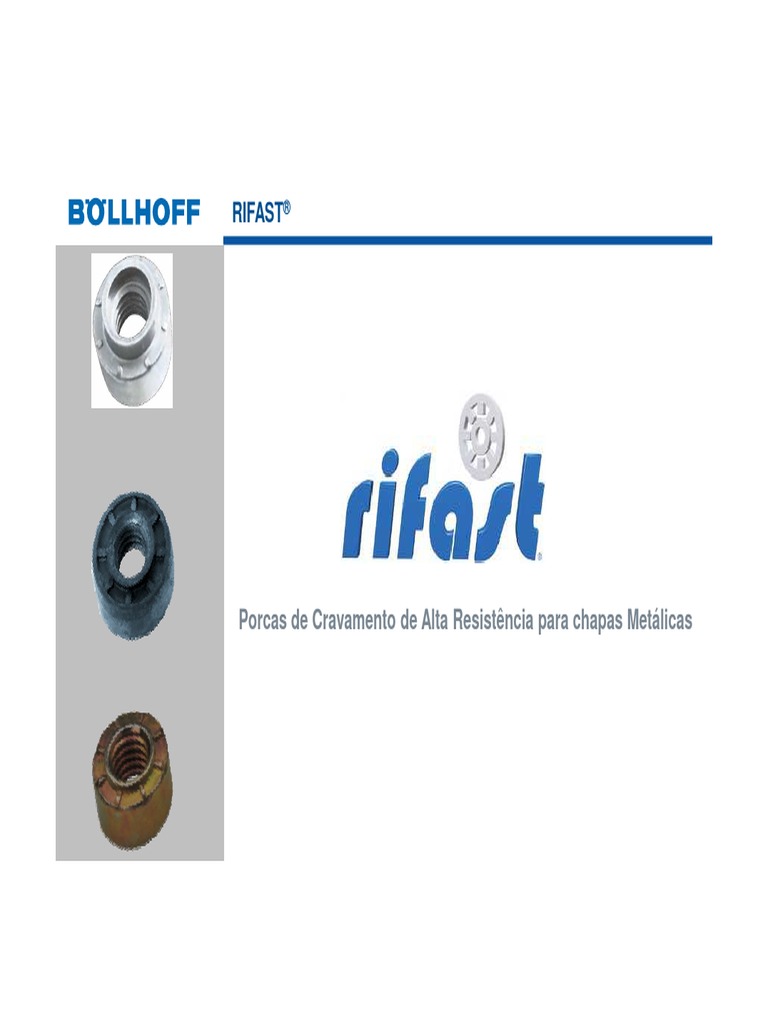

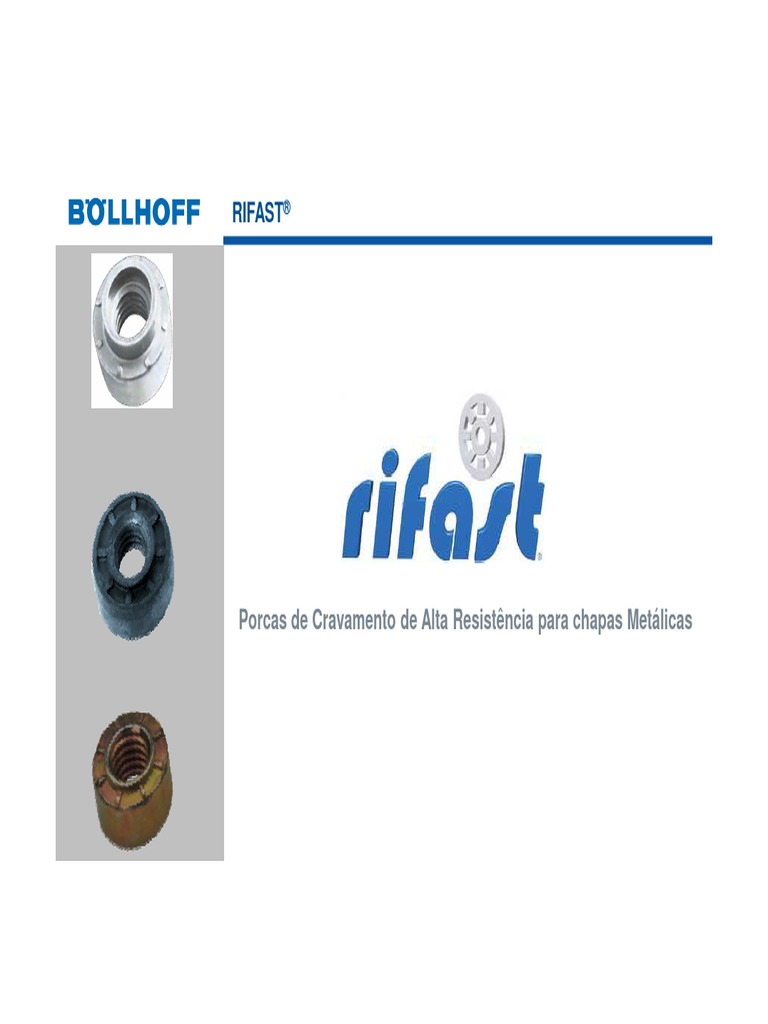

Porcas de Cravamento de Alta Resistência para chapas Metálicas

RIFAST®

Alta Performance e produtividade

RIFAST®

Rápidos sistemas de instalação

Prensagem

Alimentação
Etapa de Peça acabada
Prensagem

Etapa de acabamento na prensa

RIFAST®

Rápidos sistemas de instalação

RIFAST®

Porca de Cravamento DBM

Aplicação em Chapas Grossas, acima de 2,5 mm de espessura.

Porca DBM Part Number BSC

Porca RIFAST STM M5 – 10 DBM WV 20340 M5-10 150089

Porca RIFAST STM M6 – 10 DBM WV 20340 M6-10 150090

Porca RIFAST STM M8 – 10 DBM WV 20340 M8-10 150091

Porca RIFAST STM M10 – 10 DBM WV 20340 M10-10 150092

RIFAST®

Chapas Grossas -Sistema de Montagem DBM

1. Perfuração
2. Posicionamento

3. Cravamento

4. Fim do Cravamento

- Punção

Chapa
- Matriz
Corpo

8 Projeções

Rosca Colar

Chapas maiores que 2,5mm esp.

RIFAST®

Chapas Grossas -Sistema de Montagem DBM

RIFAST®

Chapas Grossa – Ferramentas para Montagem DBM

Punção DBM Part Number BSC

Punção RIFAST DBM M5-M6 ST301272 180518

Punção RIFAST DBM M8 ST301273 180519
Punção RIFAST DBM M10 ST301274 180520

Matriz DBM Part Number BSC

Matriz RIFAST DBM M5-M6 - 2.6/2.8 ST300748 180507

Matriz RIFAST STM M5-M6 - 3.0/3.2 ST300750 180508
Matriz RIFAST STM M5-M6 - 3.4/3.6 ST300752 180509
Matriz RIFAST STM M8 - 2.6/2.8 ST300787 180510
Matriz RIFAST STM M8 - 3.0/3.2 ST300789 180511
Matriz RIFAST STM M8 - 3.4/3.6 ST300791 180512
Matriz RIFAST STM M8 - 3.8/4.0 ST300793 180513
Matriz RIFAST STM M10 - 3.0/3.2 ST300828 180514
Matriz RIFAST STM M10 - 3.4/3.6 ST300830 180515
Matriz RIFAST STM M10 - 3.8/4.0 ST300832 180516
Matriz RIFAST STM M10 - 4.2/4.4 ST300834 180517
RIFAST®

Resistência Mecânica – Porcas RIFAST

Rosca Força de Torque Extração Tração na

Cravamento de Giro Da Chapa Rosca
(KN) (N.m) (KN) (KN)

M5 80 23 1.8 14.8
M6 80 23 1.8 20.9
M8 100 45 2.6 38.1
M10 120 60 3.3 60.3
M12 / 7/16” 140 87 3.6 88.5

* Valores referenciais para STM e DBM, utilizando como base uma chapa de aço
baixo carbono de 2,0mm de espessura
 RIFAST®

Equipamentos para Aplicação Sistema de Aplicação unitária UWS 500

 RIFAST®

Equipamentos para Aplicação Modo de Instalação do Cabeçote de Alimentação

Automática do Sistema ZEN - ZES

Instalação “In the Top” Instalação “In the Botton”

 RIFAST®

Equipamentos para Aplicação

Sistema de Automação
Para Prensa progressiva ZEN - ZES
 RIFAST®

Equipamentos para Aplicação

Sistema de Automatico
Prensa tipo C-Frame RIFAST C-Bügel
