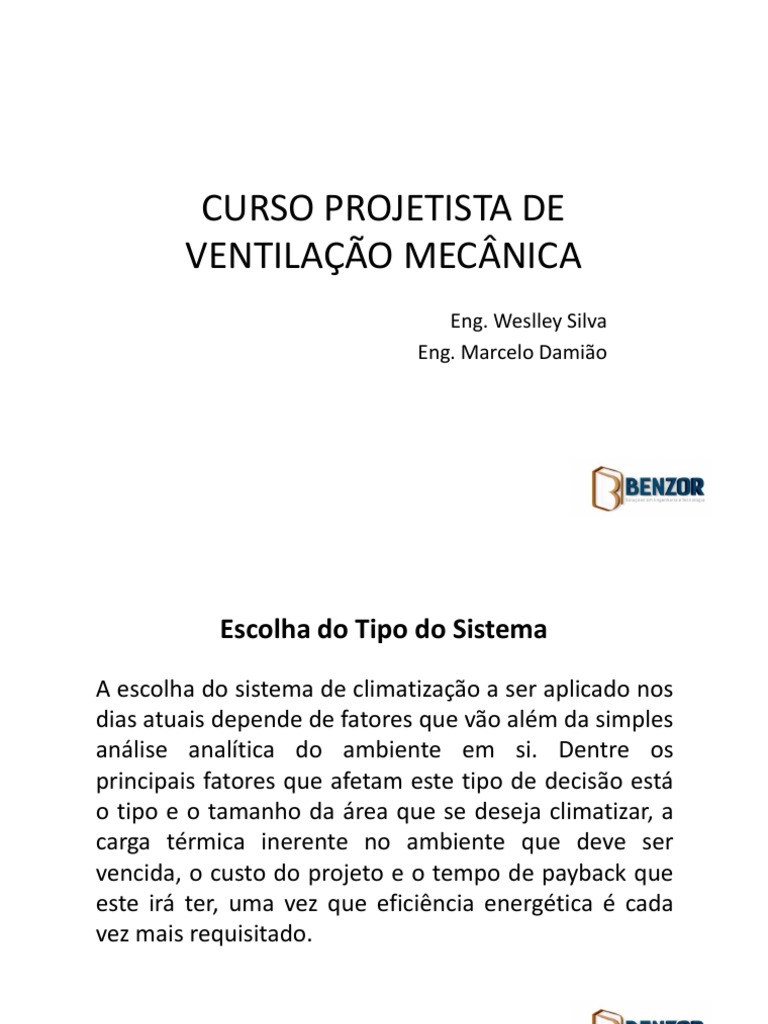

CURSO PROJETISTA DE

VENTILAÇÃO MECÂNICA
Eng. Weslley Silva
Eng. Marcelo Damião
 Escolha do Tipo do Sistema
A escolha do sistema de climatização a ser aplicado nos
dias atuais depende de fatores que vão além da simples
análise analítica do ambiente em si. Dentre os
principais fatores que afetam este tipo de decisão está
o tipo e o tamanho da área que se deseja climatizar, a
carga térmica inerente no ambiente que deve ser
vencida, o custo do projeto e o tempo de payback que
este irá ter, uma vez que eficiência energética é cada
vez mais requisitado.
 Escolha do Tipo do Sistema
Existe no mercado uma gama enorme de
equipamentos de climatização, cada um com sua
peculiaridade seja pró ou contra (ACJ, Splits,Rooftop,
Self-Contained, VRF, Chiller). Apesar desta vasta gama
de produtos existem apenas dois modos de troca de
calor entre equipamento e ar, os de Expansão Direta e
os de Expansão indireta.
 Escolha do Tipo do Sistema
Expansão Direta: Equipamentos de climatização de expansão
direta são aqueles no qual o fluído refrigerante troca calor
diretamente com o ar a ser climatizado.

Equipamentos de expansão direta são chamados de sistema

Individual e possui algumas carcaterísticas, são elas:
– Baixa capacidade frigorífica (7500 a 65000Btu’s/hr);
– Condensação a ar;
– Unidades incorporadas ou bi partidas;
 Escolha do Tipo do Sistema
ACJ
Vantagens:
• Baixo custo de aquisição;
• Fácil Instalação;
• Ocupa pouco espaço;
• Exige ponto de força comum (220V);
• Drenagem externa;
 Escolha do Tipo do Sistema
ACJ
Desvantagens:
• Alto consumo de energia;
• Ruído interno;
• Baixa capacidade;
 Escolha do Tipo do Sistema
Split
Vantagens:
• Design elegante;
• Baixo ruído interno;
• Capacidade maiores em relação ao ACJ;
• Baixo custo de aquisição;
• Ideal para residência e comércio;
 Escolha do Tipo do Sistema
Split
Desvantagens:
• Necessita de local apropriado para condensadora;
• Tubulação frigorífica maior;
• Há limite de distância e desnível de instalação;
• Dependendo de onde estiver o ralo é preciso quebrar parede para passagem do dreno;
 Escolha do Tipo do Sistema
Multisplit Splitão
Vantagens:
• Possuem capacidade frigorífica maior (até 15TR);
• Atende um número maior de ambientes;
• Podem ter evaporadores dutados;
 Escolha do Tipo do Sistema
Multisplit VRF
VRF é a sigla para Variable Refrigerant Flow, este sistema Multiplit consiste de condensador com
compressor rotativo que tem sua velocidade controlada por um inversor de frequência. Este
sistema tem inúmeras vantagens, tais como ter gás ecológico, capacidade de trabalhar com
diferentes tipos de evaporadores, aumento significativo da distância percorrida da tubulação
frigorífica, vem com sistema de automação embarcado e tem sistema modular variável, na
prática isso significa que o compressor tem sua curva de carga aumentada de forma suava e de
acordo com a demanda de cada evaporador, diferente dos multisplit convencionais cujo
compressor trabalha em carga máxima mesmo sem demandar.
 Escolha do Tipo do Sistema
Self-Contained
Vantagens:
• Insuflamento do ar através de difusores;
• Baixo ruído interno (modulares);
• Maior capacidade frigorífica em relação a Multisplits (de 3 até 60TR);
• Compactos (podem ter evaporador e condensador ficam no mesmo gabinete);
 Escolha do Tipo do Sistema
Self-Contained
Desvantagens:
• Design desfavorável para instalação em ambientes internos;
• Alto ruído interno (compactos);
 Escolha do Tipo do Sistema
Rooftop
Vantagens:
• Ideal para ambientes como galpões, tendas, ambientes de área única em geral;
• Feito para ser instalado ao tempo (em cima de lajes) suporta intepéries;
• Economia na rede de dutos;
• Econômico;
 Escolha do Tipo do Sistema
Expansão Indireta: Equipamentos de climatização de expansão
indireta são aqueles no qual o fluído refrigerante troca calor com outro
fluído (água) e não diretamente com o ar a ser climatizado, este papel
quem faz é a água.

Equipamentos de expansão direta são chamados de sistema Central e

possui algumas carcaterísticas, são elas:
– Alta capacidade frigorífica (5 a 500TR);
– Condensação a ar ou água;
– Podem remover calor latente;
 Escolha do Tipo do Sistema

O sistema de expansão indireta é chamado de Central

de Água Gelada (CAG), este é composto por um chiller
que pode ser de condensação a ar ou a água (neste
caso inclui-se Torre de Resfriamento), conjunto moto-
bombas e Fancoils.
 Escolha do Tipo do Sistema

• CAG de condensação a ar
 Escolha do Tipo do Sistema

• CAG de condensação a água

 Escolha do Tipo do Sistema

O Chiller é um equipamento do tipo expansão indireta.

Tem por característica ser um equipamento que
apresenta baixo consumo de energia, robusto
(podendo ser instalado em ambientes abertos ou em
casas de máquina), ideal para ambientes industriais
(onde é possível usá-lo como climatizador de
ambientes e como resfriador de processos), ambientes
comerciais de alta carga térmica ou ambientes onde o
controle da temperatura é essencial (hospitais,
indústrias que contenham salas limpas, etc).
 Escolha do Tipo do Sistema

Os Chillers são divididos em duas categorias:

– Chiller de condensação ar;
• Compressor Scroll;
• Compressor Parafuso;
• Compressor Alternativo (Antigos e ineficientes);
– Chiller de condensação a água;
• Compressor Parafuso;
• Compressor Scroll;
• Compressor Centrífugo;
 Escolha do Tipo do Sistema

Chiller a Ar
Vantagens
• Carga elétrica instalada menor em relação a sistemas unitários;
• Sem restrição de distância entre Chiller e Fancoils;
• Permite Termoacumulação e Có-geração;

Desvantagens
• Custo de instalação elevado em comparação a sistemas unitários ou múltiplos;
• Necessário instalá-lo um ambiente externo;
• A eficiência do processo depende da temperatura ambiente;
 Escolha do Tipo do Sistema

Chiller a Água
Vantagens
• Carga elétrica instalada menor em relação a sistemas unitários;
• Sem restrição de distância entre Chiller e Fancoils ou entre Chiller e Torre de Resfriamento;
• Permite Termoacumulação;
• Mais eficiente em relação ao Chiller a Ar;
• Pode ser instalado em ambiente interno;

Desvantagens
• Custo de instalação elevado comparado ao Chiller a Ar;
• Maior consumo de água;
• Maior custo de manutenção;
 Escolha do Tipo do Sistema

Os Chillers possuem alguns tipos de compressores, vejamos:

• Compressores do tipo Scroll: O compressor tipo Scroll é fartamente usado
nos Chillers devido a sua eficiência energética, performance superior a
compressores rotativos (10 a 15%) e seus baixos custos de manutenção e
operação. Este pode ser usado em Chillers de condensação a ar ou água e
sua potência é de ate 450TR.
 Escolha do Tipo do Sistema

• Compressores do tipo Parafuso: O Chiller com compressor tipo Parafuso é

amplamente disseminado em indústria além de ter potência ligeiramente
maior (chega até 500TR) este tipo de compressor opera de forma
silenciosa além de permitir opções de tratamento acústico. Devido ao seu
desenho simples seu custo de ciclo de vida é baixo e sua confiabilidade
alta. O compressor tipo Parafuso também pode ser usado para
condensação a ar ou a água.
 Escolha do Tipo do Sistema

• Compressores do tipo Centrífugo: O Chiller com compressor tipo

Centrífugo é mais potente (chega até 1000TR), o mais silencioso, e opera
com uma faixa de vazão maior do que outros tipos em carga parcial.
 Escolha do Tipo do Sistema

Fancoil
O Fancoil é uma caixa que pode ter n módulos consistindo basicamente de
um motor ventilador, filtros de diversas classes e uma serpentina feita de
cobre ou alumínio por onde corre a água gelada vinda do Chiller. Seu objetivo
assim como o de uma unidade evaporadora é filtrar e resfriar o ar externo
captado através do filtro e da serpentina respectivamente, porém fancoils são
usados em equipamentos de alta potência (mínimo 100TR).
