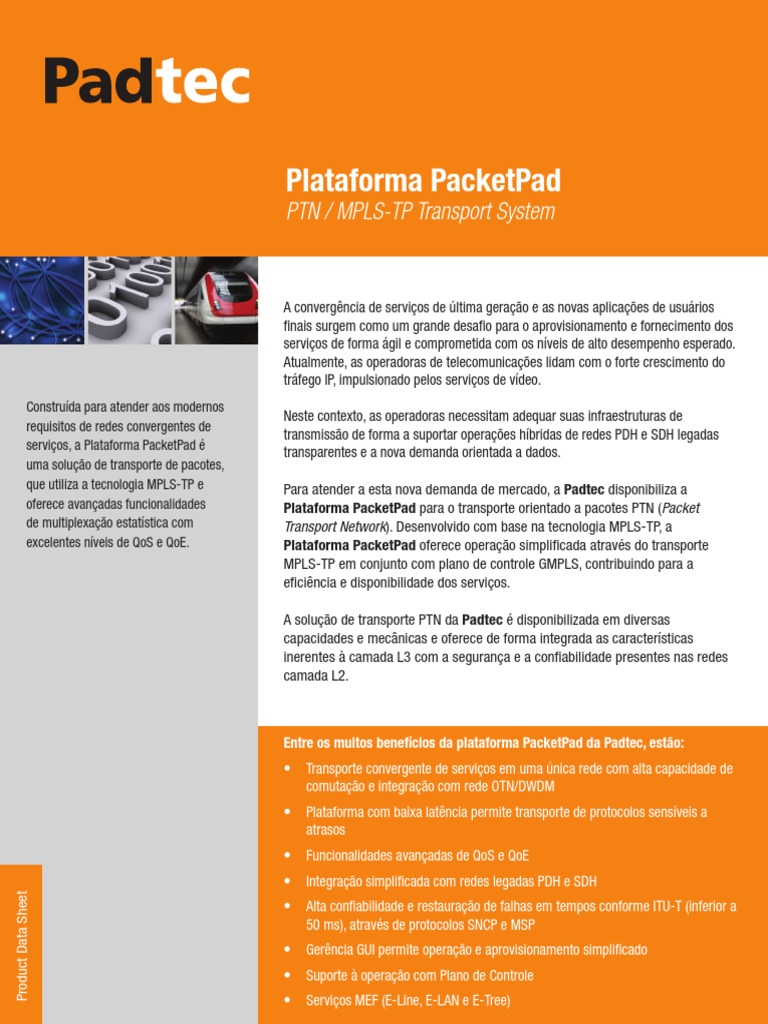

Plataforma PacketPad
PTN / MPLS-TP Transport System
Construída para atender aos modernos
requisitos de redes convergentes de
serviços, a Plataforma PacketPad é
uma solução de transporte de pacotes,
que utiliza a tecnologia MPLS-TP e
oferece avançadas funcionalidades
de multiplexação estatística com
excelentes níveis de QoS e QoE.
Product Data Sheet
A convergência de serviços de última geração e as novas aplicações de usuários
finais surgem como um grande desafio para o aprovisionamento e fornecimento dos
serviços de forma ágil e comprometida com os níveis de alto desempenho esperado.
Atualmente, as operadoras de telecomunicações lidam com o forte crescimento do
tráfego IP, impulsionado pelos serviços de vídeo.
Neste contexto, as operadoras necessitam adequar suas infraestruturas de
transmissão de forma a suportar operações híbridas de redes PDH e SDH legadas
transparentes e a nova demanda orientada a dados.
Para atender a esta nova demanda de mercado, a Padtec disponibiliza a
Plataforma PacketPad para o transporte orientado a pacotes PTN (Packet
Transport Network). Desenvolvido com base na tecnologia MPLS-TP, a
Plataforma PacketPad oferece operação simplificada através do transporte
MPLS-TP em conjunto com plano de controle GMPLS, contribuindo para a
eficiência e disponibilidade dos serviços.
A solução de transporte PTN da Padtec é disponibilizada em diversas
capacidades e mecânicas e oferece de forma integrada as características
inerentes à camada L3 com a segurança e a confiabilidade presentes nas redes
camada L2.
Entre os muitos benefícios da plataforma PacketPad da Padtec, estão:
• Transporte convergente de serviços em uma única rede com alta capacidade de
comutação e integração com rede OTN/DWDM
• Plataforma com baixa latência permite transporte de protocolos sensíveis a
atrasos
• Funcionalidades avançadas de QoS e QoE
• Integração simplificada com redes legadas PDH e SDH
• Alta confiabilidade e restauração de falhas em tempos conforme ITU-T (inferior a
50 ms), através de protocolos SNCP e MSP
• Gerência GUI permite operação e aprovisionamento simplificado
• Suporte à operação com Plano de Controle
• Serviços MEF (E-Line, E-LAN e E-Tree)
 Plataforma PacketPad

Aplicações
Oferecida em três versões modulares com capacidade de comutação de 28 Gb/s a 360 Gb/s com expansão suportada de até
720 Gb/s, a Plataforma PacketPad da Padtec foi concebida para atender desde redes backbone até redes de agregação e acesso,
flexibilizando a operação e oferecendo importantes funcionalidades de OAM. A plataforma de transporte PTN MPLS-TP da Padtec é
a solução ideal para a migração de redes legadas voltadas para o oferecimento de serviços de nova geração.

Backbone Agregação Acesso

Long-Haul/Ultra-Long-Haul
Servidor Servidor Servidor
SIP Broadband VoD

Combinador
8 x 2 ODU-XC Business
2G/3G/4G

FlexPad 1800
GPON
Residencial
DWDM
FlexPad 8800
Agregação MPLS GPON FlexPad
ONT
LightPad

WiFi Mesh
PacketPad
Mobile
PacketPad Backhaul
PacketPad

Sistema de Gestão Integrada Padtec

A convergência de serviços e o transporte das tecnologias legadas sobre MPLS-TP são implementadas utilizando funcionalidades de
emulação de circuito através de pseudowires (PWE3), resultando em redução de custos CAPEX e OPEX e aumento da eficiência de
transmissão.
Capacidade de
Comutação

360 Gb/s

PacketPad
i360G

80 Gb/s
PacketPad
i80G
28 Gb/s
PacketPad
i12G

1U 2U 16U Ocupação Física

(Altura) (Altura) (Altura)
(Mecânica)
 Plataforma PacketPad
ESPECIFICAÇÕES TÉCNICAS

Características gerais • Fast Ethernet/1 GbE/10 GbE/40 GbE

• Plataforma Carrier-Class para transporte PTN baseado em • DVB-ASI/HD-SDI/3G-SDI
MPLS-TP para comutação de pacotes
• Suporta serviços diversos incluindo OTH, SDH, xWDM e Funcionalidades L2/L3
Ethernet
• Suporta mecanismos padronizados de OAM Ethernet,
• Implementação e certificação MEF para E-LINE, E-LAN e segundo IEEE 802.3ah, 802.1ag e ITU-T Y.1731,
E-Tree (CIR, EIR, CS e EBS) por fluxo simplificando a supervisão a nível Ethernet
• Transporte MPLS-TP e Ethernet • Suporta LAG (Link Aggregation IEEE 802.3ad)
• Encapsulamento em PWE3 e LSP para serviços legados • Ethernet Bridging (IEEE 802.1D)
Fast Ethernet/
MPLS GbE/10 GbE/ ATM
E1/T1/STM-N 40 GbE STM-1 • Ethernet Virtual Bridging (IEEE 802.1q)
Emulação Eth sobre ATM sobre
de Circuitos MPLS MPLS • Ethernet Provider Bridging (IEEE 802.1ad)
PW1 • Suporta roteamento IP baseado em OSPF (Open Shortest
PWx
Path First) e em BGP (Border Gateway Protocol)
30 Mb/s
10 Mb/s

• Suporta IPv6
40 Gb/s

PWE3
40 Gb/s

Comutação de
Pacotes
LSP1
LSP3
LSP2
Funcionalidades de QoS
• Implementa mecanismos de qualidade de serviço,
Link Óptico DWDM
incluindo DiffServ, 8 níveis de prioridade em filas nível 2,
(155 Mb/s a 100 Gb/s) policiamento de tráfego, marcação de tráfego, SP, WRR e
QoS hierárquico
• Mecânica modular e escalável, com capacidade de
comutação de alto desempenho de 28 Gb/s até 360 Gb/s Funcionalidades de Gerência
(full-duplex) por chassis
• NMS com interface gráfica para controle e operação de
• Suporta aumento de capacidade por slot de placa de linha todos os elementos da rede de transporte óptico
(Line Card) e matriz de comutação para até 720 Gb/s na
mesma plataforma • Plano de Controle distribuído e determinístico com suporte
à GMPLS para simplificação de operação
• Matriz de comutação não-bloqueante com redundância
• Descoberta automática de topologia
• Suporta interfaces legadas TDM através de emulação de
circuitos • Aumento na eficiência e escalabilidade do
aprovisionamento de caminhos ópticos
• Line Cards interoperáveis entre versões de mecânica
• Processamento OAM fim-a-fim baseado em Hardware:
• Componentes com baixo consumo de energia e
dissipação térmica - Connectivity Check
• Atualização remota de firmware sem interrupção de - Frame loss ratio
tráfego - Frame delay
• Integração com a Plataforma LightPad para transporte e - Frame delay deviation
comutação OTN/DWDM
- Bidirectional Forwarding Detection
• Interfaces de Gestão:
Interfaces de Serviços Suportados
- IP/DCN (NMS)
• E1/E3
- SNMP e HTTP
• STM-1/STM-4/STM-16/STM-64
- CLI
• OTU1/OTU2/OTU3
 Plataforma PacketPad
ESPECIFICAÇÕES TÉCNICAS

Funcionalidades de Sincronização Especificações Plataforma PacketPad i12G

• ITU-T G.813/G.8261/G.8262/G.8264 (SYNCE) • Capacidade máxima de agregação e comutação:
28 Gb/s por chassis
• IEEE 1588v2
• Número de slots de linha: 4
• Sincronismo G.703
• Dimensão Física (LxAxP): 482,6 x 44,45 x 300 mm
• Consumo máximo (-48 VDC): 150 W
Arquitetura de Proteção e Alta Disponibilidade
• 1:1 de Equipamentos Comuns (Line Cards/Matriz/
Especificações Plataforma PacketPad i80G
Alimentação/Sincronismo) e Rede (SNCP/MSP/LAG) • Capacidade máxima de agregação e comutação:
80 Gb/s por chassis
• Mecanismos de proteção através do Plano de Controle, com
suporte a restauração automática de caminhos • Número de slots de linha: 8
• Proteção de rota e caminho, com restauração conforme • Dimensão Física (LxAxP): 482,6 x 88,9 x 300 mm
normas ITU-T (inferior a 50 ms)

*A Padtec reserva-se o direito de alterar as especificações e a oferta de produtos sem aviso prévio.
• Consumo máximo (-48 VDC): 280 W
• Mecanismos de detecção de falhas
- BFD
Especificações Plataforma PacketPad i360G
- Verificação de conectividade, conforme
• Capacidade máxima de agregação e comutação:
padrões ITU-T Y.1731/802.1ag
360 Gb/s por chassis / Expansão: 720 Gb/s
- Localização de falha via LSP ping e LSP Traceroute
• Número de slots de linha: 40
- SLA monitoring e testes de throughput
• Dimensão Física (LxAxP): 482,6 x 711,2 x 300 mm
• Consumo máximo (-48 VDC): 1400 W
Interfaces Elétricas
• Alimentação: 3W3
• Gerência: 10/100 BaseT (RJ-45)
• OADM-CLI: USB
• Interfaces I/O de Alarmes: RJ-45 (Metral 1-Módulo 24 pinos)
• Sincronismo: 1.3/5.6 50 Ω e RJ-45 120 Ω

Segurança Óptica
• ALS (Automatic Laser Shutdown), IEC/EN60825 e 21 CFR
(1040.10-11)

PDS - 0213V3.0PP
Condições Ambientais
• Temperatura de Operação: 0 ºC a +50 ºC
• Umidade relativa (máxima): 5% a 95%
• MTBF: 3,5 x 105 horas
