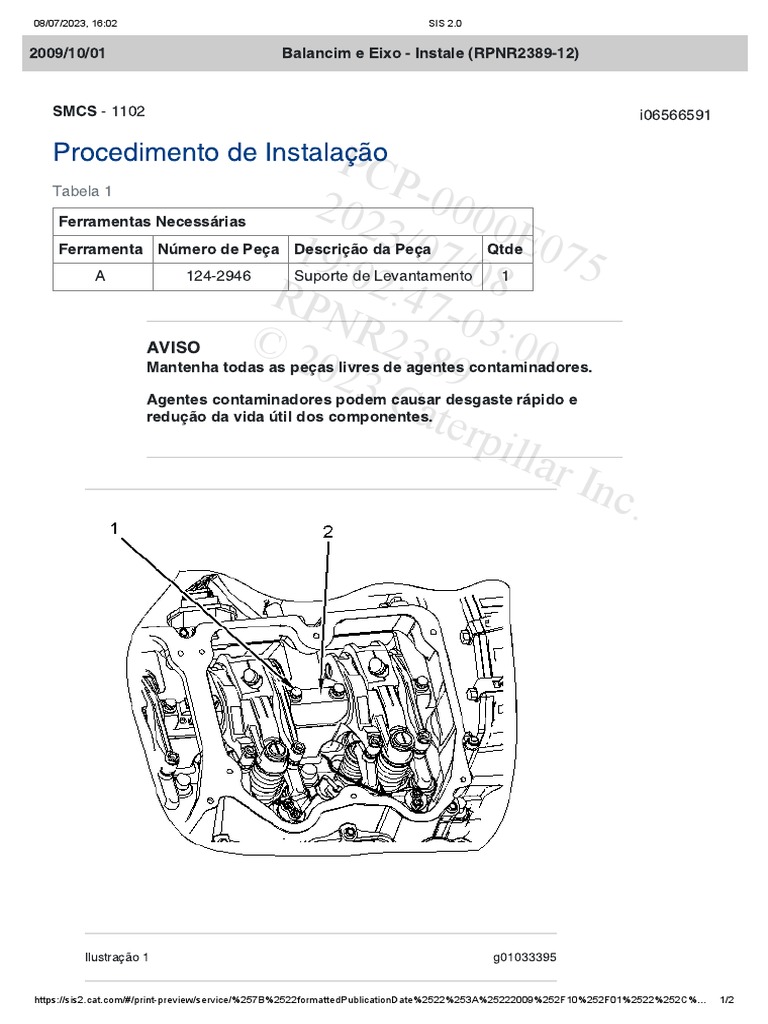

2009/10/01 Balancim e Eixo - Instale (RPNR2389-12)

SMCS - 1102 i06566591

Procedimento de Instalação PC
P-0
Tabela 1
202 00
3 0
19: /07/0 E075
Ferramentas Necessárias
Ferramenta  Número de Peça  Descrição da Peça  Qtde
A  124-2946  0
RP 2:47- 8
Suporte de Levantamento  1

NR
© 2 23 03:00
023 89
AVISO
Mantenha todas as peças livres de agentes contaminadores.

Cat
Agentes contaminadores podem causar desgaste rápido e

erp
redução da vida útil dos componentes.

illa
r In
c.

Ilustração 1 g01033395

https://sis2.cat.com/#/print-preview/service/%257B%2522formattedPublicationDate%2522%253A%25222009%252F10%252F01%2522%252C%… 1/2
08/07/2023, 16:02 SIS 2.0

Ilustração 2 g01325993

1. Instale os balancins e o eixo (2) com o Ferramental (A).

Nota: Instale os balancins e o eixo (2) com o lado plano virado para cima.

Nota: Aplique óleo de motor limpo na parte de baixo das cabeças dos parafusos antes da
instalação.

2. Instale os parafusos (1) e aperte com um torque de 50 ± 5 N·m (37 ± 4 lb ft). Aperte os
parafusos (1) mais 45 ± 5°. Aperte os parafusos na sequência de passos seguinte: 2, 3, 1,
4.

3. Ajuste a folga das válvulas de admissão e das válvulas de escape. Consulte Testes e
Ajustes, "Engine Valve Lash - Inspect/Adjust".

4. Ajuste as unidades injetoras eletrônicas. Consulte Testes e Ajustes, "Unidade Injetora

Eletrônica - Ajuste".

Termine:

a. Instale a tampa do mecanismo de válvulas. Consulte Desmontagem e MontagemT, "ampa

do Mecanismo de Válvulas - Remoção e Instalação".
