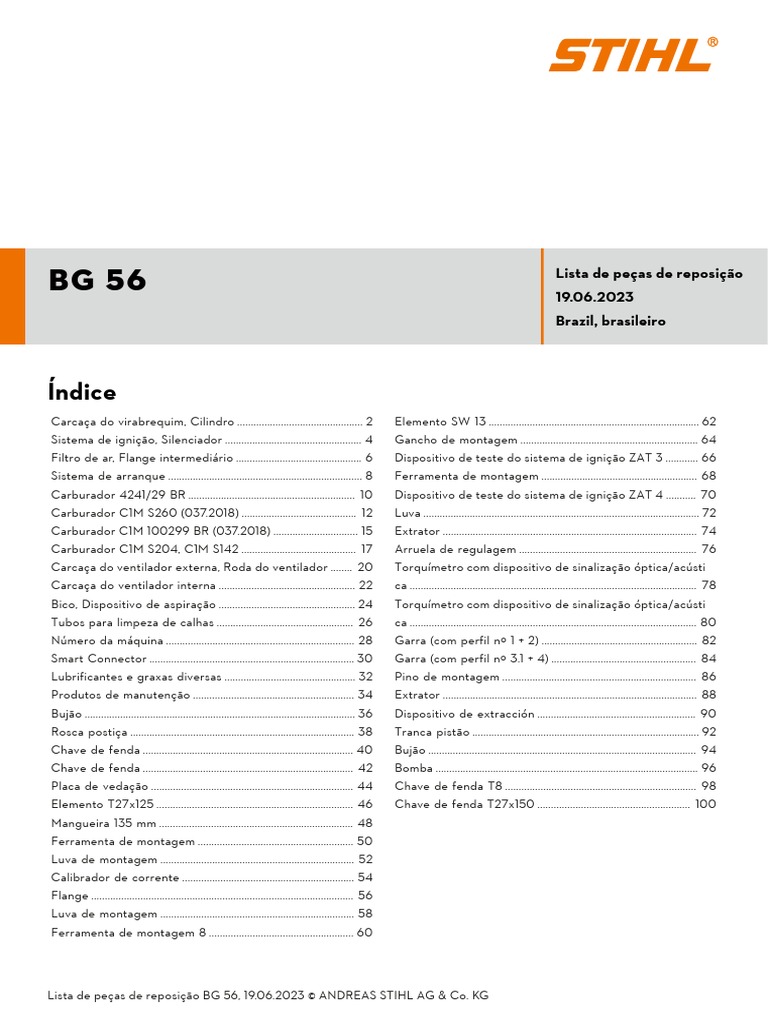

BG56

BG 56 Lista de peças de reposição
19.06.2023
Brazil, brasileiro
Índice
Carcaça do virabrequim, Cilindro .............................................. 2 Elemento SW 13 ............................................................................. 62
Sistema de ignição, Silenciador .................................................. 4 Gancho de montagem ................................................................. 64
Filtro de ar, Flange intermediário .............................................. 6 Dispositivo de teste do sistema de ignição ZAT 3 ............ 66
Sistema de arranque ....................................................................... 8 Ferramenta de montagem ......................................................... 68
Carburador 4241/29 BR ............................................................. 10 Dispositivo de teste do sistema de ignição ZAT 4 ........... 70
Carburador C1M-S260 (037.2018) .......................................... 12 Luva ..................................................................................................... 72
Carburador C1M-100299 BR (037.2018) ............................... 15 Extrator ............................................................................................. 74
Carburador C1M-S204, C1M-S142 .......................................... 17 Arruela de regulagem ................................................................. 76
Carcaça do ventilador externa, Roda do ventilador ........ 20 Torquímetro com dispositivo de sinalização óptica/acústi-
Carcaça do ventilador interna .................................................. 22 ca ......................................................................................................... 78
Bico, Dispositivo de aspiração .................................................. 24 Torquímetro com dispositivo de sinalização óptica/acústi-
Tubos para limpeza de calhas .................................................. 26 ca ......................................................................................................... 80
Número da máquina ..................................................................... 28 Garra (com perfil nº 1 + 2) ......................................................... 82
Smart Connector ........................................................................... 30 Garra (com perfil nº 3.1 + 4) ..................................................... 84
Lubrificantes e graxas diversas ................................................ 32 Pino de montagem ....................................................................... 86
Produtos de manutenção ........................................................... 34 Extrator ............................................................................................. 88
Bujão ................................................................................................... 36 Dispositivo de extracción .......................................................... 90
Rosca postiça .................................................................................. 38 Tranca pistão ................................................................................... 92
Chave de fenda ............................................................................. 40 Bujão .................................................................................................. 94
Chave de fenda ............................................................................. 42 Bomba ................................................................................................ 96
Placa de vedação .......................................................................... 44 Chave de fenda T8 ...................................................................... 98
Elemento T27x125 ........................................................................ 46 Chave de fenda T27x150 ........................................................ 100
Mangueira 135 mm ....................................................................... 48
Ferramenta de montagem ......................................................... 50
Luva de montagem ....................................................................... 52
Calibrador de corrente ............................................................... 54
Flange ................................................................................................ 56
Luva de montagem ....................................................................... 58
Ferramenta de montagem 8 ..................................................... 60
Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG

Carcaça do virabrequim, Cilindro
Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 2

Carcaça do virabrequim, Cilindro
# Número da Descrição Quan- Contém Observações

peça tidade itens(s)
1 4241 021 0302 Carcaça do virabrequim 1
2 9639 003 1230 Retentor 12x22x7 2
3 4144 020 2050 Rolamento de esferas 1
4 4241 030 0401 Virabrequim 1
5 4144 021 2500 Carcaça do virabrequim 1
6 9512 003 1834 Gaiola de agulhas 8x11x10 1
7 4144 029 2301 Junta do cilindro 1
8 4241 020 1204 Cilindro com pistão Ø 34 mm 1 9, 10, 14 - 16
9 4241 030 2008 Pistão Ø 34 mm 1 10, 14, 15
10 4237 034 3001 Anel de compressão Ø 34x1,2 mm 1
11 4241 020 1202 Cilindro com pistão Ø 34 mm 1 12 - 16
12 4241 030 2001 Pistão Ø 34 mm 1 13 - 15
13 4144 034 3000 Anel de compressão Ø 34x1,2 mm 2
14 9463 650 0805 Anel de retenção 8x0,7 1
15 4241 034 1500 Pino do pistão 8x5x22 1
16 9075 478 4268 Parafuso IS-D5x60 4
17 0000 400 7011 Vela de ignição NGK CMR6H 1
18 0783 830 2000 Massa de vedação Dirko HT vermelho 1
19 4144 007 1012 Jogo de juntas de vedação 1 2, 7

Sistema de ignição, Silenciador

Sistema de ignição, Silenciador

1 4241 400 1318 Módulo de ignição 1 2, 3
2 0000 998 0604 Mola com haste 1
3 4241 405 1000 Terminal da vela 1
4 4241 405 8000 Peça isolante 1
5 4241 431 2100 Lingueta de encaixe 1
6 9075 478 3018 Parafuso IS-D4x18 2
7 9291 021 0100 Disco 4,3 1
8 4241 084 1100 Carcaça espiral 1
9 9075 478 4136 Parafuso IS-D5x20 3
10 4241 400 1200 Volante 1
11 0000 955 0802 Porca com colar M8x1 1
12 4144 149 0600 Junta de vedação do silenciador 1
13 4241 140 0614 Silenciador 1
15 4241 140 0601 Silenciador 1 AR, Europa orien-

tal
18 9075 478 4136 Parafuso IS-D5x20 2
4144 007 1012 Jogo de juntas de vedação 1 12

Filtro de ar, Flange intermediário

Filtro de ar, Flange intermediário

1 4241 120 1800 Filtro 1
2 4241 140 4401 Filtro de ar 1
3 4241 141 1100 Elemento 1 não para os Euro-

pa
4 4241 141 1100 Elemento 1
5 4241 140 1000 Tampa do filtro 1 6
6 Botão do fecho 1
7 4241 121 6900 Caixa defletora 1
8 9210 261 0700 Porca sextavada M5 2
9 4241 140 2800 Carcaça do filtro 1
11 4114 149 1205 Junta de vedação 1
13 4241 120 0629 Carburador 4241/29 1 BR
14 4241 120 0608 Carburador C1M-S204C 1
16 9075 478 4136 Parafuso IS-D5x20 3
17 4144 120 2301 Flange intermediário 1
19 4144 007 1012 Jogo de juntas de vedação 1 11, 15, 18

Sistema de arranque

Sistema de arranque

4241 080 2106 Carcaça do ventilador c/disp. arranque 1 1-9
4241 080 2110 Carcaça do ventilador c/disp. arranque 1 1 - 8, 10, 11
1 4241 080 1804 Carcaça do ventilador 1 2
2 9416 868 6650 Rebitador 6,5x0,5x8,8 1
3 4237 190 0600 Mola de recuo 1
4 4241 195 0400 Polia 1
5 1123 195 7200 Peça de engate 2
6 0000 958 0923 Arruela 1
7 1128 195 3500 Grampo elástico 1
8 1120 195 8200 Cordão de arranque Ø 3x1060 mm 1
0000 930 2208 Cordão de arranque Ø 3 mm x 30,5 m 1
0000 930 2211 Cordão de arranque Ø 3 mm x 60,8 m 1
9 4140 195 3400 Manipulo de arranque 1
10 0000 190 3404 Manípulo ElastoStart Ø 3 mm 1 8, 11
11 0000 195 7000 Capa 1
12 4241 967 1500 Plaqueta de identificação BG 56 1
13 0000 951 1100 Parafuso 3

Carburador 4241/29 BR

Carburador 4241/29 BR

1 4241 120 0629 Carburador 4241/29 1 2 - 25 BR
2 4128 122 3000 Mola 1
3 Z000 018 Z000 Agulha de admissão 1
4 1125 121 5000 Alavanca de regulagem de admissão 1
5 1120 121 9200 Eixo 1
6 0000 122 7101 Parafuso 1
7 4241 129 0901 Junta de regulagem 1
8 4241 121 4702 Membrana de regulagem 1
9 Z010 056 A023 Placa base da bomba de combustível 1
10 4226 121 2700 Capa 1
11 4140 121 0800 Tampa de fechamento 1
12 4241 122 7100 Parafuso 4
13 4241 121 4800 Membrana da bomba 1
14 1123 129 0905 Junta de vedação da bomba 1
16 1125 122 4200 Peça de fixação 1
17 4140 122 6200 Parafuso de encosto da marcha lenta 1
18 1120 122 7800 Parafuso escareado cabeça lentilha 1
19 1120 121 7800 Tela 1
20 Z000 031 Z010 Parafuso de regulagem da marcha lenta 1
21 Z000 030 Z011 Parafuso de regulagem principal 1
22 9079 319 0280 Parafuso cabeça chata M3x3,5 1
23 4241 121 3500 Alavanca de estrangulamento 1
24 4241 122 5000 Luva espaçadora 1
25 4241 182 9500 Botão giratório 1
26 4241 007 1700 Jogo peças do carburador 1 7, 8, 13, 14

Carburador C1M-S260 (037.2018)


4241 120 0615 Carburador C1M-S260E 1 1 - 26
1 4128 122 3000 Mola 1
4 1120 121 9200 Eixo 1
5 0000 122 7101 Parafuso 1
9 4226 121 2700 Capa 1
11 4241 122 7100 Parafuso 4
15 1125 122 4200 Peça de fixação 1
18 1120 121 7800 Tela 1
19 4241 120 6802 Parafuso de regulagem da marcha lenta 1 20
20 Z010 061 Z013 Capa limitadora 1
21 4241 122 6703 Parafuso de regulagem principal 1
22 4229 121 2701 Capa 1


4241 007 1700 Jogo peças do carburador 1 6, 7, 12, 13

Carburador C1M-100299 BR (037.2018)

Carburador C1M-100299 BR (037.2018)

4241 120 0618 Carburador C1M-100299D 1 1 - 24 BR
1 4128 122 3000 Mola 1
4 1120 121 9200 Eixo 1
5 0000 122 7101 Parafuso 1
9 4226 121 2700 Capa 1
11 4241 122 7100 Parafuso 4
15 1125 122 4200 Peça de fixação 1
18 1120 121 7800 Tela 1
19 4241 122 6806 Parafuso de regulagem da marcha lenta 1

Carburador C1M-S204, C1M-S142


4241 120 0608 Carburador C1M-S204C 1 1 - 5, 7 - 27
4241 120 0601 Carburador C1M-S142G 1 1 - 4, 6 - 27
1 4128 122 3000 Mola 1
4 1120 121 9200 Eixo 1
5 0000 122 7101 Parafuso 1
6 4241 122 6600 Parafuso com colar 1
10 4226 121 2700 Capa 1
12 4241 122 7100 Parafuso 4
16 1125 122 4200 Peça de fixação 1
19 1123 121 7800 Tela 1
20 4241 120 6800 Parafuso de regulagem da marcha lenta 1 21
21 Z010 061 Z013 Capa limitadora 1
23 4229 121 2701 Capa 1



Carcaça do ventilador externa, Roda do ventilador

Carcaça do ventilador externa, Roda do ventilador

1 4241 701 0700 Carcaça do ventilador externa 1 2
2 0000 967 7285 Indicação de advertência pictograma 1

grade proteção
3 9074 477 4132 Parafuso IS-P5x18 6
4 4241 706 8000 Grade proteção 1
5 0000 998 0401 Mola com haste 1
6 9211 260 1150 Porca sextavada M8x1 esq. 1
7 4229 704 7900 Arruela 2
8 4241 704 3405 Roda do ventilador 1

Carcaça do ventilador interna

Carcaça do ventilador interna

1 4241 700 4118 Carcaça do ventilador 1 3 - 14, 16
3 9443 825 7130 Rebite oco 7,5x1x6,8 4
4 9371 470 2680 Pino cilíndrico 5x28 1
5 0000 350 5800 Respiro do tanque 1
6 4238 353 9200 Luva 1
7 4241 353 2700 Elemento de fixação 1
8 0000 937 5004 Mangueira 3,1x5,7 mm x 1 m, R5 1
11 4241 358 7700 Mangueira 1
12 0000 350 0527 Tampa do tanque 1 13, 14
13 9645 951 3890 Anel de vedação redondo 35x3-FPM 80 1
14 0000 350 0900 Cordão 1
15 0000 350 3502 Cabeçote de aspiração 1
16 0000 967 7286 Indicação de advertência pictograma 1

BG/SH
19 4241 440 1900 Cabo de ligação 1
20 4241 440 1901 Cabo de ligação 1
21 4241 430 8900 Interruptor de parada 1
22 4241 182 1000 Alavanca do acelerador 1
23 4241 182 1501 Tirante do acelerador 1
24 4241 791 0600 Cobertura do punho 1
25 9074 477 4132 Parafuso IS-P5x18 3
26 9075 478 4159 Parafuso IS-D5x24 4

Bico, Dispositivo de aspiração

Bico, Dispositivo de aspiração

1 4229 708 6300 Bico redondo reto 1
2 4229 708 6301 Bico chato reto 1
3 4241 708 6302 Bico chato curvado 1
4 4241 760 8200 Tubo 1 5, 6
5 4241 703 5600 Tela 1
6 4241 708 3100 Porca de engate 1
4241 700 2200 Jogo dispositivo de aspiração 1 7 - 11
7 4241 760 3501 Tubo de aspiração 1 8
8 0000 967 7232 Indicação de advertência pictograma BG 1
9 4241 700 6900 Cotovelo 1
10 4229 708 9702 Saco coletor 1
11 4227 710 9003 Alça de transporte 1
12 0000 791 8400 Anel 1 2 peças
13 0000 884 0307 Óculos de proteção 1 não para Argenti-

na
14 4180 890 3400 Chave combinada 1
15 0000 890 2300 Chave de fenda 1

Tubos para limpeza de calhas

Tubos para limpeza de calhas

4241 007 1003 Jogo de tubos para limpeza de calhas 1 1-4
1 4241 708 0100 Adaptador 1
2 4227 700 7105 Braçadeira da mangueira 3
3 4227 708 3405 Tubo 3
4 4227 708 6905 Cotovelo 2

Número da máquina

Número da máquina

1 Posição do número da máquina 1

Smart Connector

Smart Connector

Posição do Smart Connector 1

Lubrificantes e graxas diversas

Lubrificantes e graxas diversas

1 0781 120 1021 Graxa multiuso (Tube 40g) 1
1 0781 120 1109 Graxa multiuso (Tube 80g) 1
1 0781 120 1110 Graxa multiuso 225 g 1
2 0783 830 2000 Massa de vedação Dirko HT vermelho 1
3 0781 957 9000 Lubrificante para montagem OH 723 1
4 0781 319 8401 HP 100ml 1
4 0781 319 8052 HP Super 100ml 1
4 0781 319 8060 HP Ultra 100ml 1

Produtos de manutenção

Produtos de manutenção

1 0730 411 7002 Multispray 50 ml 1
1 0730 411 7000 Multispray 1
2 0000 881 9400 VarioClean 500 ml 1
2 0000 881 9409 Limpador especial VarioClean 5 l 1
3 0782 516 8500 Multioil Bio 50 ml 1

Bujão

Bujão

0000 855 9200 Bujão 1

Rosca postiça

Rosca postiça

1108 893 4500 Rosca postiça 1

Chave de fenda

Chave de fenda

1 5910 890 2314 Chave de fenda 1

Chave de fenda

Chave de fenda

5910 890 2305 Chave de fenda 1

Placa de vedação

Placa de vedação

0000 855 8106 Placa de vedação 1

Elemento T27x125

Elemento T27x125

0812 542 2104 Elemento T27x125 1

Mangueira 135 mm

Mangueira 135 mm

1110 141 8600 Mangueira 135 mm 1

Ferramenta de montagem


1116 893 4800 Ferramenta de montagem 1

Luva de montagem

Luva de montagem

1121 893 2400 Luva de montagem 1

Calibrador de corrente

Calibrador de corrente

1127 890 6400 Calibrador de corrente 1

Flange

Flange

1 5910 850 4207 Flange 1 2, 3
2 1128 855 9000 Parafuso M5x30 1

Luva de montagem

Luva de montagem

4119 893 4600 Luva de montagem 1

Ferramenta de montagem 8

Ferramenta de montagem 8

5910 890 2208 Ferramenta de montagem 8 1
5910 893 1708 Luva 1

Elemento SW 13

Elemento SW 13

5910 893 5608 Elemento SW 13 1

Gancho de montagem

Gancho de montagem

5910 893 8800 Gancho de montagem 1

Dispositivo de teste do sistema de ignição ZAT 3


5910 850 4520 Dispositivo de teste do sistema de ig- 1
nição ZAT 3



5910 890 2204 Ferramenta de montagem 1



5910 850 4503 Dispositivo de teste do sistema de ig- 1
nição ZAT 4

Luva

Luva

5910 893 1708 Luva 1

Extrator

Extrator

5910 890 4501 Extrator 1

Arruela de regulagem

Arruela de regulagem

5910 893 6600 Arruela de regulagem 1

Torquímetro com dispositivo de sinalização óptica/acústica


5910 890 0312 Torquímetro com dispositivo de sinali- 1
zação óptica/acústica



Chave de torque 1

Garra (com perfil nº 1 + 2)

Garra (com perfil nº 1 + 2)

0000 893 3700 Garra (com perfil nº 1 + 2) 1

Garra (com perfil nº 3.1 + 4)

Garra (com perfil nº 3.1 + 4)

0000 893 3706 Garra (com perfil nº 3.1 + 4) 1

Pino de montagem

Pino de montagem

1130 893 4700 Pino de montagem 1

Extrator

Extrator

5910 893 0801 Extrator 1

Dispositivo de extracción

Dispositivo de extracción

5910 890 4400 Dispositivo de extracción 1 1-8
1 9157 691 0980 Parafuso de orelhas M5x16 2
2 9044 319 0980 Parafuso cilíndrico com fenda M5x16 2
3 0000 893 3700 Garra (com perfil nº 1 + 2) 2
4 0000 893 3706 Garra (com perfil nº 3.1 + 4) 2
5 0000 893 3711 Garra (com perfil nº 6) 2

Tranca pistão

Tranca pistão

0000 893 5904 Tranca pistão 1

Bujão

Bujão

0000 855 9201 Bujão 1

Bomba

Bomba

0000 850 1300 Bomba 1
0000 855 9201 Bujão 1
0000 855 0100 Mangueira 1

Chave de fenda T8

Chave de fenda T8

5910 890 2310 Chave de fenda T8 1

Chave de fenda T27x150
Chave de fenda T27x150

5910 890 2400 Chave de fenda T27x150 1

BG56

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

BG56

Enviado por

Direitos autorais:

Formatos disponíveis

BG 56 Lista de peças de reposição

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 2

# Número da Descrição Quan- Contém Observações

2 9639 003 1230 Retentor 12x22x7 2

3 4144 020 2050 Rolamento de esferas 1

4 4241 030 0401 Virabrequim 1

5 4144 021 2500 Carcaça do virabrequim 1

6 9512 003 1834 Gaiola de agulhas 8x11x10 1

7 4144 029 2301 Junta do cilindro 1

8 4241 020 1204 Cilindro com pistão Ø 34 mm 1 9, 10, 14 - 16

9 4241 030 2008 Pistão Ø 34 mm 1 10, 14, 15

10 4237 034 3001 Anel de compressão Ø 34x1,2 mm 1

11 4241 020 1202 Cilindro com pistão Ø 34 mm 1 12 - 16

12 4241 030 2001 Pistão Ø 34 mm 1 13 - 15

13 4144 034 3000 Anel de compressão Ø 34x1,2 mm 2

14 9463 650 0805 Anel de retenção 8x0,7 1

15 4241 034 1500 Pino do pistão 8x5x22 1

16 9075 478 4268 Parafuso IS-D5x60 4

17 0000 400 7011 Vela de ignição NGK CMR6H 1

18 0783 830 2000 Massa de vedação Dirko HT vermelho 1

19 4144 007 1012 Jogo de juntas de vedação 1 2, 7

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 3

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 4

# Número da Descrição Quan- Contém Observações

2 0000 998 0604 Mola com haste 1

3 4241 405 1000 Terminal da vela 1

4 4241 405 8000 Peça isolante 1

5 4241 431 2100 Lingueta de encaixe 1

6 9075 478 3018 Parafuso IS-D4x18 2

7 9291 021 0100 Disco 4,3 1

8 4241 084 1100 Carcaça espiral 1

9 9075 478 4136 Parafuso IS-D5x20 3

10 4241 400 1200 Volante 1

11 0000 955 0802 Porca com colar M8x1 1

12 4144 149 0600 Junta de vedação do silenciador 1

13 4241 140 0614 Silenciador 1

15 4241 140 0601 Silenciador 1 AR, Europa orien-

18 9075 478 4136 Parafuso IS-D5x20 2

4144 007 1012 Jogo de juntas de vedação 1 12

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 5

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 6

# Número da Descrição Quan- Contém Observações

2 4241 140 4401 Filtro de ar 1

3 4241 141 1100 Elemento 1 não para os Euro-

4 4241 141 1100 Elemento 1

5 4241 140 1000 Tampa do filtro 1 6

7 4241 121 6900 Caixa defletora 1

8 9210 261 0700 Porca sextavada M5 2

9 4241 140 2800 Carcaça do filtro 1

11 4114 149 1205 Junta de vedação 1

13 4241 120 0629 Carburador 4241/29 1 BR

14 4241 120 0608 Carburador C1M-S204C 1

15 4128 129 0900 Junta de vedação 1

16 9075 478 4136 Parafuso IS-D5x20 3

17 4144 120 2301 Flange intermediário 1

18 4144 129 0900 Junta de vedação 1

19 4144 007 1012 Jogo de juntas de vedação 1 11, 15, 18

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 7

Lista de peças de reposição BG 56, 19.06.2023 © ANDREAS STIHL AG & Co. KG 8

# Número da Descrição Quan- Contém Observações

4241 080 2110 Carcaça do ventilador c/disp. arranque 1 1 - 8, 10, 11

1 4241 080 1804 Carcaça do ventilador 1 2

2 9416 868 6650 Rebitador 6,5x0,5x8,8 1
