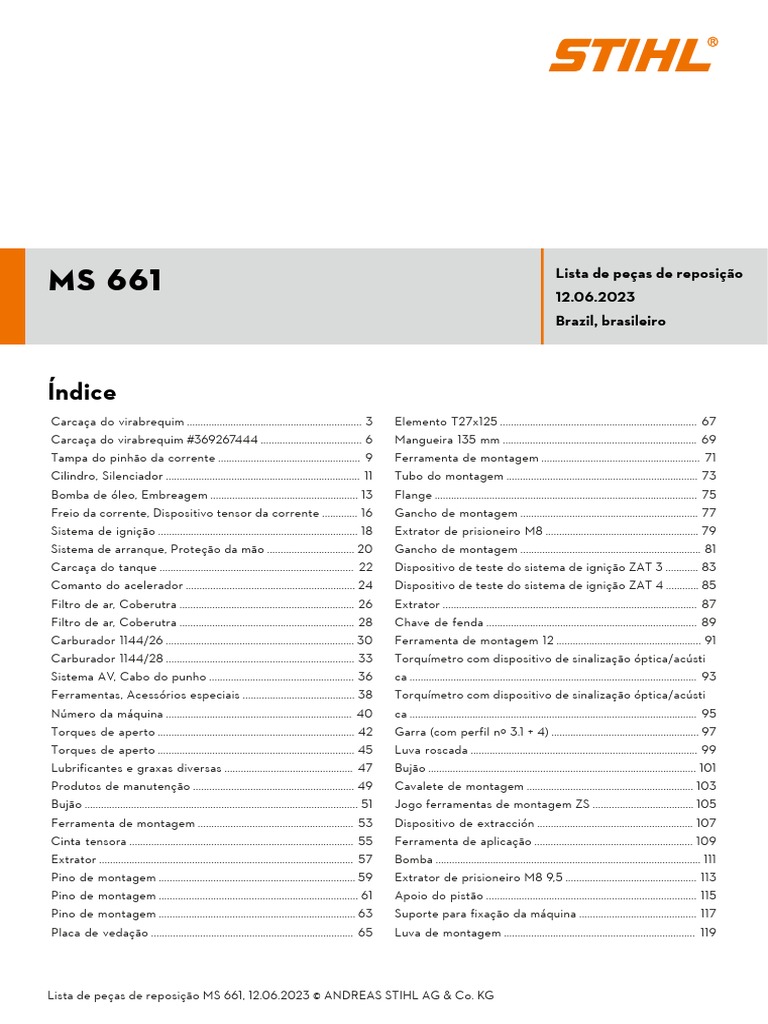

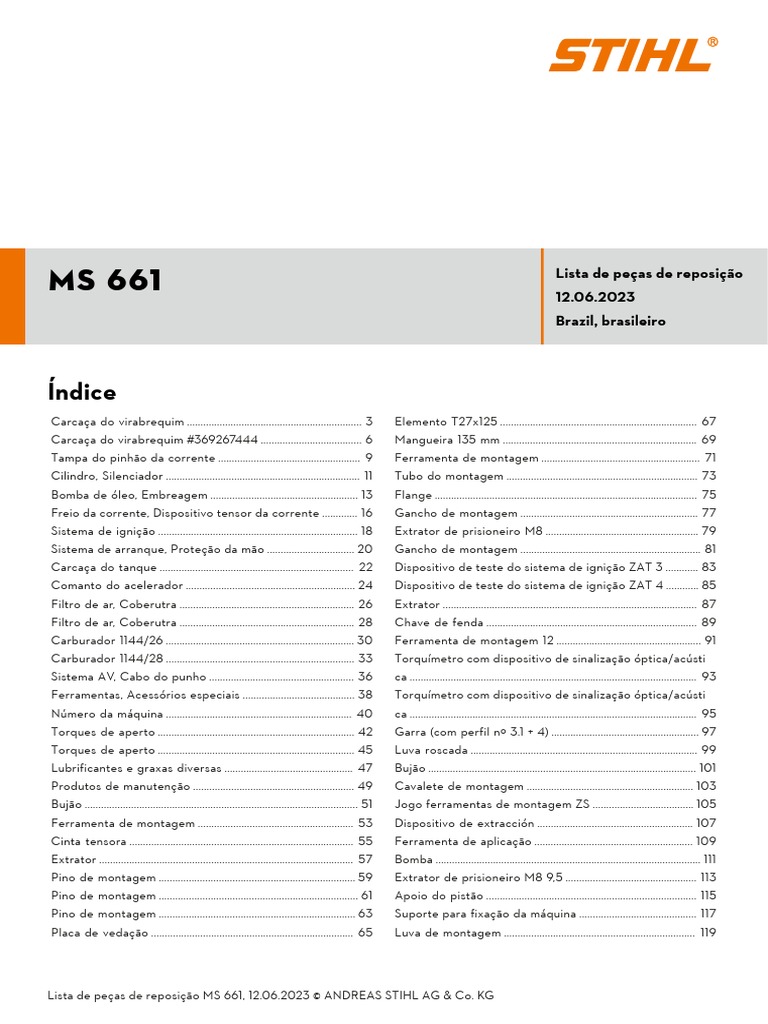

MS661

MS 661 Lista de peças de reposição
12.06.2023
Brazil, brasileiro
Índice
Carcaça do virabrequim ................................................................ 3 Elemento T27x125 ........................................................................ 67
Carcaça do virabrequim #369267444 ..................................... 6 Mangueira 135 mm ....................................................................... 69
Tampa do pinhão da corrente .................................................... 9 Ferramenta de montagem .......................................................... 71
Cilindro, Silenciador ....................................................................... 11 Tubo do montagem ...................................................................... 73
Bomba de óleo, Embreagem ...................................................... 13 Flange ................................................................................................ 75
Freio da corrente, Dispositivo tensor da corrente ............. 16 Gancho de montagem ................................................................. 77
Sistema de ignição ......................................................................... 18 Extrator de prisioneiro M8 ........................................................ 79
Sistema de arranque, Proteção da mão ................................ 20 Gancho de montagem .................................................................. 81
Carcaça do tanque ....................................................................... 22 Dispositivo de teste do sistema de ignição ZAT 3 ............ 83
Comanto do acelerador .............................................................. 24 Dispositivo de teste do sistema de ignição ZAT 4 ............ 85
Filtro de ar, Coberutra ................................................................ 26 Extrator ............................................................................................. 87
Filtro de ar, Coberutra ................................................................ 28 Chave de fenda ............................................................................. 89
Carburador 1144/26 ..................................................................... 30 Ferramenta de montagem 12 ..................................................... 91
Carburador 1144/28 ..................................................................... 33 Torquímetro com dispositivo de sinalização óptica/acústi-
Sistema AV, Cabo do punho ..................................................... 36 ca ......................................................................................................... 93
Ferramentas, Acessórios especiais ......................................... 38 Torquímetro com dispositivo de sinalização óptica/acústi-
Número da máquina .................................................................... 40 ca ......................................................................................................... 95
Torques de aperto ........................................................................ 42 Garra (com perfil nº 3.1 + 4) ...................................................... 97
Torques de aperto ........................................................................ 45 Luva roscada ................................................................................... 99
Lubrificantes e graxas diversas ............................................... 47 Bujão .................................................................................................. 101
Produtos de manutenção ........................................................... 49 Cavalete de montagem ............................................................. 103
Bujão .................................................................................................... 51 Jogo ferramentas de montagem ZS ..................................... 105
Ferramenta de montagem ......................................................... 53 Dispositivo de extracción ......................................................... 107
Cinta tensora .................................................................................. 55 Ferramenta de aplicação .......................................................... 109
Extrator ............................................................................................. 57 Bomba ................................................................................................. 111
Pino de montagem ........................................................................ 59 Extrator de prisioneiro M8-9,5 ................................................ 113
Pino de montagem ......................................................................... 61 Apoio do pistão ............................................................................. 115
Pino de montagem ........................................................................ 63 Suporte para fixação da máquina ........................................... 117
Placa de vedação .......................................................................... 65 Luva de montagem ...................................................................... 119
Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG

Índice
Peça de estrangulamento .......................................................... 121

Luva de montagem ...................................................................... 123
Luva roscada .................................................................................. 125
Chave de fenda T27x150 ......................................................... 127
Jogo ferramentas de montagem AS ..................................... 129
Chave de fenda T10 .................................................................... 131
Calibrador de corrente .............................................................. 133
Ferramenta de montagem AS ................................................. 135
Ferramenta de montagem LS ................................................. 137
Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG 2

Carcaça do virabrequim

# Número da Descrição Quan- Contém Observações

peça tidade itens(s)
1 1144 020 2604 Carcaça do virabrequim lado ventilador 1 2 - 11
2 0000 988 8600 Luva 2
3 0000 988 5211 Niple 1
4 9503 003 6677 Rolamento de esferas 6203 1
5 9640 003 1561 Retentor DIN3760-BS15x22x4 1
6 1133 791 5900 Amortecedor de encosto 1
7 0000 350 0533 Tampa do tanque 1 8
8 9645 948 7734 Anel de vedação redondo 25x3,5 1
9 1147 080 1701 Luva 2
10 1144 084 7401 Luva 1
11 1144 029 0501 Junta de vedação 1
12 1144 020 2924 Parte da carcaça do virabrequim AS 1 13 - 21
13 9523 003 4556 Rolamento de esferas 17x41x14 1
14 9640 003 1851 Retentor DIN3760-BS17x32,9x3,6 1
15 1128 640 9100 Válvula 1
16 0000 664 2417 Parafuso com colar M8 2
17 1120 162 5200 Pino 1
18 1128 162 5200 Pino 1
19 1121 162 5205 Pino 1
20 1121 162 5200 Pino 1
21 0000 974 1200 Rebite cilíndrico 2,6x8 1
22 1144 030 0402 Virabrequim 1 23
23 1120 036 8500 Chaveta 2x3,7 1
24 9022 371 1020 Parafuso cilíndrico IS M5x20 6
25 1122 647 9400 Mangueira 1
26 1117 640 3800 Cabeçote de aspiração 1
27 1144 021 8101 Flange 1


28 9022 313 0651 Parafuso IS-M4x10 2
29 1144 007 1601 Jogo de juntas de vedação 1 5, 11, 14

Carcaça do virabrequim #369267444


1 1144 020 2604 Carcaça do virabrequim lado ventilador 1 2 - 11
2 0000 988 8600 Luva 2
3 0000 988 5211 Niple 1
4 9503 003 6677 Rolamento de esferas 6203 1
5 9640 003 1561 Retentor DIN3760-BS15x22x4 1
7 0000 350 0533 Tampa do tanque 1 8
9 1147 080 1701 Luva 2
10 1144 084 7401 Luva 1
12 1144 020 2924 Parte da carcaça do virabrequim AS 1 13 - 21
13 9523 003 4556 Rolamento de esferas 17x41x14 1
14 9640 003 1851 Retentor DIN3760-BS17x32,9x3,6 1
15 1128 640 9100 Válvula 1
17 1120 162 5200 Pino 1
18 1128 162 5200 Pino 1
19 1121 162 5205 Pino 1
20 1121 162 5200 Pino 1
21 0000 974 1200 Rebite cilíndrico 2,6x8 1
22 1144 030 0402 Virabrequim 1 23
23 1120 036 8500 Chaveta 2x3,7 1
25 1122 647 9400 Mangueira 1
27 1144 021 8101 Flange 1


28 9022 313 0651 Parafuso IS-M4x10 2
30 1144 084 7400 Luva 1

Tampa do pinhão da corrente

Tampa do pinhão da corrente

1 1144 640 1717 Tampa do pinhão da corrente 1 2-9
2 1144 640 1718 Tampa do pinhão da corrente 1 3-6
3 1138 656 1500 Proteção 1
4 1121 648 6610 Prisma deslizante 2
5 9214 320 0700 Porca de rosca M5 2
6 0000 995 0806 Porca com colar M8 2
7 1122 650 7702 Segurança da corrente 1
8 1144 664 0504 Batente de garras 1
9 9008 345 0960 Parafuso sextavado M5x12 2
10 1144 656 1500 Proteção 1
11 1144 640 1710 Tampa do pinhão da corrente 1 3, 4
12 0000 955 0801 Porca sextavada M8 2
14 9214 320 0700 Porca de rosca M5 1
16 9022 341 0961 Parafuso IS-M5x12 1 Microencapsulado

com garra
17 9022 341 1019 Parafuso IS-M5x20 1

Cilindro, Silenciador

Cilindro, Silenciador

1 1144 020 1202 Cilindro com pistão Ø 56 mm 1 2-7
2 1144 030 2001 Pistão Ø 56 mm 1 3-5
3 1144 034 3002 Anel de compressão Ø 56x1,2 mm 2
4 9463 650 1200 Anel de retenção 12x1 2
5 1144 034 1500 Pino do pistão 12x8x35 1
6 1144 028 1000 Passador de borracha 1
7 0000 953 0811 Parafuso prisioneiro M5 1
8 1135 028 1002 Luva 1
10 9512 003 3286 Gaiola de agulhas 12x17x14,4 1
11 1144 029 2300 Junta do cilindro 1
13 1124 020 9401 Válvula de descompressão 1
14 1144 141 3200 Chapa de refrigeração 1
15 1144 149 0600 Junta de vedação do silenciador 1
16 1144 140 0600 Silenciador 1 17
17 1144 145 0800 Escapamento de saída 1
19 9022 373 1070 Parafuso IS-M5x30 2
20 9022 399 1020 Parafuso IS-M5x20 2
21 9022 341 0911 Parafuso IS-M5x6 2
22 1144 141 2202 Conexão 1
23 9771 021 2621 Braçadeira da mangueira Ø 36x5 1
24 1122 141 1805 Luva 1

Bomba de óleo, Embreagem


1 1144 640 3200 Bomba de óleo 1 2-8
2 1144 647 0600 Êmbolo da bomba 1
3 0000 958 0611 Arruela 2
4 0000 997 0629 Mola de pressão 1
5 1144 641 9400 Bucha do mancal 1
6 9380 620 1090 Pino tensor 2x10 1
7 9646 945 0160 Anel de vedação redondo 4x2 2
8 1144 647 4800 Pino de regulagem 1
9 1122 649 5000 Anel de vedação B4x2 1
10 9022 346 0658 Parafuso IS-M4x12 2
11 1144 640 7101 Sem-ﬁm 1 12
12 1122 647 2401 Mola 1
13 9455 621 1800 Anel de pressão 17x1 1
14 1144 160 2001 Embreagem 1 15 - 18
15 0000 162 3001 Suporte 3
16 1144 162 0802 Contrapeso centrífugo 3
17 0000 997 5520 Mola de tração 3
18 1144 162 1000 Arruela de cobertura 1
19 9512 933 2382 Gaiola de agulhas 10x16x13 1
20 1122 007 1000 Jogo de rolete anular 3/8" 7d 1 21 - 23
21 0000 642 1223 Rolete do pinhão 3/8" 7d 1
22 0000 958 1032 Arruela Ø 27 mm 1
23 9460 624 0801 Arruela de segurança 8x1,3 1
24 1122 007 1001 Jogo de rolete anular 3/8" 8d 1 22, 23, 25
25 0000 642 1216 Rolete do pinhão 3/8" 8d 1
26 1122 007 1002 Jogo de rolete anular 0.404" 7d 1 22, 23, 27
27 0000 642 1207 Rolete do pinhão 0.404" 7d 1


28 1122 640 2006 Pinhão da corrente 3/8" 7d Picco 1
29 1122 640 2001 Pinhão da corrente 0.404" 7d 1
30 1122 640 2002 Pinhão da corrente 3/8" 7d 1
31 1122 640 2000 Pinhão da corrente 3/8" 8d 1
32 0000 958 1029 Arruela Ø 33 mm 1

Freio da corrente, Dispositivo tensor da corrente

Freio da corrente, Dispositivo tensor da corrente

1 1128 160 5000 Alavanca 1
2 1121 162 5010 Alavanca 1
3 0000 997 0628 Mola 1
4 9460 624 0400 Arruela de pressão 4 2
5 1144 160 5400 Cinta do freio 1
6 9022 346 0658 Parafuso IS-M4x12 1
7 1144 160 5500 Mola de tração 1 8
8 1144 162 8000 Mangueira 1
9 1144 021 1100 Tampa 1
10 9022 313 0660 Parafuso IS-M4x12 3
11 MA02 007 1002 Jogo peças tensoras da corrente 1 12 - 18
12 1125 664 1400 Peça de pressão 1
13 1125 640 1900 Corrediça tensora 1
14 1125 007 1021 Jogo roda dentada/parafuso tensor 1 15
15 9646 945 0490 Anel de vedação redondo 7x1 1
16 1122 664 2200 Chapa defletora 1
17 9022 313 0633 Parafuso IS-M4x8 1
18 1122 664 4500 Apoio 1
19 1128 664 1001 Chapa lateral interna 0,9 mm 1
20 9022 313 0633 Parafuso IS-M4x8 1

Sistema de ignição

Sistema de ignição

1 1144 400 1200 Volante 1
3 9211 260 1340 Porca sextavada M10x1 1
7 1144 400 1303 Módulo de ignição 1 11 - 16
10 1144 400 1309 Módulo de ignição 1 11 - 16

Até o número de série: 369267444
11 0000 989 1002 Luva de proteção 1
12 0000 998 0604 Mola com haste 1
13 1128 405 1000 Terminal da vela 1
14 1128 084 1400 Cobertura 1
15 0000 448 1206 Porta-cabos 1
16 0000 405 0600 Cabo de ignição 1 m 1
17 0000 930 2251 Cabo de ignição 10 m 1
18 0000 400 7000 Vela de ignição NGK BPMR7A 1
19 1110 400 7005 Vela de ignição Bosch WSR 6 F 1
20 9022 341 0710 Parafuso IS-M4x20 2
21 9022 341 0650 Parafuso IS-M4x10 1
22 1144 440 3003 Cabo de ligação 1
23 1144 440 3000 Cabo de ligação 1
26 9104 003 3002 Parafuso IS P4x12 1

Sistema de arranque, Proteção da mão

Sistema de arranque, Proteção da mão

1 1144 080 2102 Carcaça do ventilador c/disp. arranque 1 2 - 16
2 1144 080 1801 Carcaça do ventilador 1 3-7
3 1122 084 6502 Eixo 1
4 1110 084 9102 Bucha 1
5 0000 958 0607 Arruela 1
6 9416 868 6530 Rebite tubular 6,5x0,5x6,8 1
7 1144 084 7800 Segmento 1
8 1135 190 0600 Mola de recuo 1
9 1122 195 0400 Polia 1
10 1124 195 7200 Peça de engate 2
11 1119 162 8925 Arruela Ø 12 mm 1
12 1124 195 3500 Grampo elástico 1
13 1122 190 3400 Manípulo ElastoStart Ø 4,5 mm 1 14
14 1122 190 2900 Cordão de arranque Ø 4,5 mm 1
15 1144 967 1500 Plaqueta de identificação MS 661 1
17 0000 930 2268 Cordão de arranque Ø 4,5 mm / 28 1

peças
19 1144 080 7500 Placa de cobertura 1 20
20 9022 313 0658 Parafuso IS-M4x12 2
21 1144 790 9100 Proteção da mão 1 22 - 24
22 1124 792 5500 Bucha 1
23 1124 792 5505 Bucha 1
24 9022 341 1090 Parafuso cilíndrico IS M5x40x25 1

Carcaça do tanque

Carcaça do tanque

1 1144 350 0811 Carcaça do tanque 1 3 - 11
2 1144 350 0806 Carcaça do tanque 1 3 - 11
3 1122 122 6602 Parafuso com colar 2
4 0000 350 5800 Respiro do tanque 1
5 1140 358 7706 Mangueira 1
7 1139 122 3900 Cotovelo 1
8 0000 930 2803 Mangueira 3,1x5,7 mm x 1 m, R3 1
9 0000 350 0533 Tampa do tanque 1 10
11 0000 967 7247 Indicação de advertência pictograma MS 1
12 1144 141 8600 Mangueira de impulso 1
13 1144 989 0800 Passador de borracha 1
14 1144 123 7504 Luva 1
15 1144 123 7500 Luva 1
16 1144 351 0900 Proteção 1
17 9074 478 2970 Parafuso IS-P4x10 1

Comanto do acelerador

Comanto do acelerador

1 1144 182 1000 Alavanca do acelerador 1
3 9371 470 2620 Pino cilíndrico 5x20 1
4 1117 182 4500 Mola com haste 1
5 1141 182 0800 Trava do acelerador 1
6 1144 182 1500 Tirante do acelerador 1
7 1144 182 0700 Luva 1
8 1144 182 2100 Suporte 1
9 1144 185 1901 Tirante do afogador 1
10 1144 442 1602 Mola de contato 1
11 1144 182 0901 Interruptor combinado 1
12 1144 185 1900 Tirante do afogador 1
13 1144 442 1600 Mola de contato 1
14 1144 182 0900 Interruptor combinado 1
15 1144 007 1000 Conjunto eixo de distribuição 1 9 - 11
19 1144 791 0600 Cobertura do punho 1

Filtro de ar, Coberutra


3 1144 140 1000 Tampa do filtro 1 5-7



1 1144 140 4402 Filtro de ar HD2 1
2 0000 141 0602 Pré-filtro 1
3 1144 140 1000 Tampa do filtro 1 4-6
4 1144 141 2300 Botão do fecho 1
5 1144 141 4000 Corrediça 1
6 1144 141 6300 Condutor de ar 1
8 1144 121 6900 Caixa defletora 1
10 1144 140 1200 Base do filtro 1
11 1124 121 9100 Luva 1
12 1144 120 0628 Carburador 1144/28 1
13 1128 121 8600 Arruela 1
14 1144 080 1600 Cobertura 1 15 - 17
15 0000 084 7000 Porca de fenda 1
16 0000 084 6900 Peça isolante 1
17 1121 084 7100 Capa 1
18 1135 028 1001 Luva 1

Carburador 1144/26

Carburador 1144/26

1 1144 120 0626 Carburador 1144/26 1 2 - 34
2 4126 121 5170 Agulha de admissão 1
3 1144 122 3001 Mola 1
4 1119 121 5002 Alavanca de regulagem de admissão 1
5 1120 121 9200 Eixo 1
6 0000 122 7101 Parafuso 1
8 1144 121 4701 Membrana de regulagem 1
9 1144 121 0803 Tampa de fechamento 1
11 1123 121 7800 Tela 1
12 1144 121 4801 Membrana da bomba 1
14 1144 120 2602 Tampa da bomba 4
15 1144 122 7101 Parafuso 1
16 1144 120 7102 Eixo de estrangulamento com alavanca 1
17 1144 122 3202 Mola com haste 1
18 1144 121 3301 Válvula de estrangulamento 1
19 1125 122 7402 Parafuso cabeça redonda 1
20 1144 122 9300 Grampo 1
22 1144 121 3502 Alavanca de estrangulamento 1
24 1144 120 7202 Eixo do afogador com alavanca 1
25 1144 122 3203 Mola com haste 1
26 4282 122 9000 Anel de segurança 2
27 1144 121 2901 Borboleta do afogador 1

Carburador 1144/26

29 1144 121 6603 Alavanca 1
30 9079 319 0280 Parafuso cabeça chata M3x3,5 1
31 1143 122 6203 Parafuso de encosto da marcha lenta 1
32 1125 122 4200 Peça de fixação 1
33 1144 122 6802 Parafuso de regulagem da marcha lenta 1
34 1144 122 6703 Parafuso de regulagem principal 1
35 1144 007 1701 Jogo peças do carburador 1 7, 8, 12, 13

Carburador 1144/28

Carburador 1144/28

1 1144 120 0628 Carburador 1144/28 1 2 - 34
2 4126 121 5170 Agulha de admissão 1
3 1144 122 3001 Mola 1
4 1119 121 5002 Alavanca de regulagem de admissão 1
5 1120 121 9200 Eixo 1
6 0000 122 7101 Parafuso 1
8 1144 121 4701 Membrana de regulagem 1
9 1144 121 0803 Tampa de fechamento 1
11 1123 121 7800 Tela 1
12 1144 121 4801 Membrana da bomba 1
14 1144 120 2602 Tampa da bomba 4
15 1144 122 7101 Parafuso 1
16 1144 120 7102 Eixo de estrangulamento com alavanca 1
17 1144 122 3202 Mola com haste 1
18 1144 121 3301 Válvula de estrangulamento 1
20 1144 122 9300 Grampo 1
22 1144 121 3502 Alavanca de estrangulamento 1
24 1144 120 7202 Eixo do afogador com alavanca 1
25 1144 122 3203 Mola com haste 1
26 4282 122 9000 Anel de segurança 2
27 1144 121 2901 Borboleta do afogador 1

Carburador 1144/28

29 1144 121 6603 Alavanca 1
30 9079 319 0280 Parafuso cabeça chata M3x3,5 1
31 1143 122 6203 Parafuso de encosto da marcha lenta 1
32 1125 122 4200 Peça de fixação 1
33 1144 122 6802 Parafuso de regulagem da marcha lenta 1
34 1144 122 6702 Parafuso de regulagem principal 1
35 1144 007 1701 Jogo peças do carburador 1 7, 8, 12, 13

Sistema AV, Cabo do punho

Sistema AV, Cabo do punho

1 1144 791 3100 Mola 1
2 1144 790 8100 Proteção 1
3 1144 792 2901 Bujão do rolamento antivibratório 1
4 9074 477 4130 Parafuso IS P5x16 2
5 1144 790 8301 AV-Mola 1
6 9022 341 0983 Parafuso IS-M5x16 2
8 1144 791 3103 Mola 1
9 1144 792 2906 Bujão do rolamento antivibratório 1
10 1135 791 2800 Amortecedor 1
13 1144 790 1702 Tubo do punho 1 14 - 16
15 0000 791 7904 Bucha 1
16 1144 791 5100 Inserto do tubo do punho 1
17 0000 791 2009 Mangueira em metro Ø 19 mm x 5 m 1
18 1144 791 7500 Cobertura 1
23 1144 791 1900 Suporte do cabo do punho 1
24 9074 478 4705 Parafuso IS-P6x40 4

Ferramentas, Acessórios especiais

Ferramentas, Acessórios especiais

1 1144 890 1400 Jogo de ferramentas 1 3-6
3 1119 890 3405 Chave combinada 1
4 0812 370 1000 Chave de fenda T27x120x70 1
5 0000 891 0810 Bolsa de ferramentas 1
7 1121 890 1400 Jogo de ferramentas 1 4 - 6, 8 BR
8 1129 890 3401 Chave combinada 1 BR

Número da máquina

Número da máquina

1 Posição do número da máquina 1

Torques de aperto

Torques de aperto

1 0000 084 7000 Porca de fenda 1

com garra
3 9022 341 0710 Parafuso IS-M4x20 2 microencapsulado
5 9211 260 1340 Porca sextavada M10x1 1
7 0000 400 7000 Vela de ignição NGK BPMR7A 1
9 9022 341 1370 Parafuso cilíndrico IS M6x30 4 Garra
10 1124 020 9401 Válvula de descompressão 1
11 9022 373 1070 Parafuso IS-M5x30 2 Segurança do pa-

rafuso alta re-
sistência

com garra

com garra
15 9022 341 0960 Parafuso IS-M5x12 1 Garra
18 0000 664 2417 Parafuso com colar M8 2 Segurança do pa-

rafuso firme
19 1144 160 2001 Embreagem 1

com garra
23 9214 320 0700 Porca de rosca M5 1

Torques de aperto

24 9104 003 3002 Parafuso IS P4x12 1

Torques de aperto

Torques de aperto

2 9022 341 1090 Parafuso cilíndrico IS M5x40x25 1 Garra
4 1122 084 6502 Eixo 1 microencapsulado
5 9074 478 2970 Parafuso IS-P4x10 3
6 9771 021 2620 Braçadeira da mangueira Ø 36x5 1
9 9074 477 4130 Parafuso IS P5x16 2

com garra

com garra
13 9074 478 4705 Parafuso IS-P6x40 4

Lubrificantes e graxas diversas

Lubrificantes e graxas diversas

1 0781 120 1021 Graxa multiuso (Tube 40g) 1
1 0781 120 1109 Graxa multiuso (Tube 80g) 1
1 0781 120 1110 Graxa multiuso 225 g 1
2 0781 957 9000 Lubrificante para montagem OH 723 1
3 0781 319 8401 HP 100ml 1
3 0781 319 8052 HP Super 100ml 1
3 0781 319 8060 HP Ultra 100ml 1

Produtos de manutenção

Produtos de manutenção

1 0730 411 7002 Multispray 50 ml 1
1 0730 411 7000 Multispray 1
2 0000 881 9400 VarioClean 500 ml 1
2 0000 881 9409 Limpador especial VarioClean 5 l 1
3 0782 420 1001 SuperClean 50 ml 1
3 0782 420 1002 SuperClean 300 ml 1
4 0782 516 8500 Multioil Bio 50 ml 1

Bujão

Bujão

0000 855 9200 Bujão 1

Ferramenta de montagem


0000 890 2201 Ferramenta de montagem 1
9210 319 0900 Porca sextavada M6 1

Cinta tensora

Cinta tensora

0000 893 2600 Cinta tensora 1

Extrator

Extrator

1106 890 4501 Extrator 1
0000 951 0920 Parafuso sextavado M10x55 1
1107 894 1000 Peça de estrangulamento 1

Pino de montagem

Pino de montagem

1108 893 4700 Pino de montagem 1

Pino de montagem

Pino de montagem


Pino de montagem

Pino de montagem


Placa de vedação

Placa de vedação

0000 855 8106 Placa de vedação 1

Elemento T27x125

Elemento T27x125

0812 542 2104 Elemento T27x125 1

Mangueira 135 mm

Mangueira 135 mm

1110 141 8600 Mangueira 135 mm 1



1116 893 4800 Ferramenta de montagem 1

Tubo do montagem

Tubo do montagem

1117 890 0900 Tubo do montagem 1

Flange

Flange

1 5910 850 4207 Flange 1 2, 3
2 1128 855 9000 Parafuso M5x30 1

Gancho de montagem

Gancho de montagem

5910 890 2800 Gancho de montagem 1

Extrator de prisioneiro M8

Extrator de prisioneiro M8

5910 893 0501 Extrator de prisioneiro M8 1

Gancho de montagem

Gancho de montagem

5910 893 8800 Gancho de montagem 1

Dispositivo de teste do sistema de ignição ZAT 3


5910 850 4520 Dispositivo de teste do sistema de ig- 1
nição ZAT 3



5910 850 4503 Dispositivo de teste do sistema de ig- 1
nição ZAT 4

Extrator

Extrator

5910 890 4500 Extrator 1

Chave de fenda

Chave de fenda

5910 890 2304 Chave de fenda 1

Ferramenta de montagem 12

Ferramenta de montagem 12

5910 890 2212 Ferramenta de montagem 12 1
5910 893 1706 Luva 1

Torquímetro com dispositivo de sinalização óptica/acústica


5910 890 0312 Torquímetro com dispositivo de sinali- 1
zação óptica/acústica



Chave de torque 1

Garra (com perfil nº 3.1 + 4)

Garra (com perfil nº 3.1 + 4)

0000 893 3706 Garra (com perfil nº 3.1 + 4) 1

Luva roscada

Luva roscada

5910 893 2421 Luva roscada 1
Bujão
Bujão

1122 025 2200 Bujão 1
Cavalete de montagem
Cavalete de montagem

5910 890 3101 Cavalete de montagem 1 1-6
1 5910 850 1651 Suporte para fixação da máquina 1
2 9045 319 2390 Parafuso allen M10x25 2
3 5910 850 2100 Placa tensora 1 4-6
5 5910 890 1901 Alavanca de aperto 1
6 9455 621 0850 Anel de pressão 10x1 1
Jogo ferramentas de montagem ZS
Jogo ferramentas de montagem ZS

5910 007 2201 Jogo ferramentas de montagem ZS 1 1 - 15
1 5910 893 8505 Fuso ZS 1
2 5910 890 1800 Luva roscada 1 1, 6
3 5910 893 2101 Arruela 1
4 5910 893 2102 Arruela 1
5 5910 890 0550 Arruela 1 6
6 5910 967 3500 Etiqueta auto-adesiva 1
7 5910 893 2420 Luva roscada 1
8 5910 893 2421 Luva roscada 1
9 9022 313 0740 Parafuso IS-M4x25 3
10 9022 341 1190 Parafuso IS-M5x72x35 4
11 9307 021 0120 Disco 5,3 2
13 5910 893 1702 Luva 1
14 5910 893 1701 Luva 1
15 5910 893 8700 Peça de estrangulamento 1
Dispositivo de extracción
Dispositivo de extracción

5910 890 4400 Dispositivo de extracción 1 1-8
1 9157 691 0980 Parafuso de orelhas M5x16 2
2 9044 319 0980 Parafuso cilíndrico com fenda M5x16 2
3 0000 893 3700 Garra (com perfil nº 1 + 2) 2
4 0000 893 3706 Garra (com perfil nº 3.1 + 4) 2
5 0000 893 3711 Garra (com perfil nº 6) 2
Ferramenta de aplicação
Ferramenta de aplicação

5910 890 4000 Ferramenta de aplicação 1
Bomba
Bomba

0000 850 1300 Bomba 1
0000 855 9201 Bujão 1
0000 855 0100 Mangueira 1
Extrator de prisioneiro M8-9,5
Extrator de prisioneiro M8-9,5

5910 890 3001 Extrator de prisioneiro M8-9,5 1
Apoio do pistão
Apoio do pistão

1 5910 893 5301 Apoio do êmbolo 1
Suporte para fixação da máquina
Suporte para fixação da máquina

5910 850 1651 Suporte para fixação da máquina 1 1, 2
1 9045 319 2390 Parafuso allen M10x25 2
2 9291 021 3870 Arruela 10,5x20x1,5 4
Luva de montagem
Luva de montagem

1144 893 2400 Luva de montagem 1
Peça de estrangulamento
Peça de estrangulamento

5910 893 8700 Peça de estrangulamento 1
Luva de montagem
Luva de montagem

1144 893 4600 Luva de montagem 1
Luva roscada
Luva roscada

5910 893 2202 Luva roscada 1
Chave de fenda T27x150
Chave de fenda T27x150

5910 890 2400 Chave de fenda T27x150 1
Jogo ferramentas de montagem AS
Jogo ferramentas de montagem AS

5910 007 2222 Jogo ferramentas de montagem AS 1 1-8
1 5910 890 2222 Ferramenta de montagem AS 1 2
2 5910 893 8500 Fuso AS 1
3 5910 893 2405 Luva roscada 1
4 5910 893 2406 Luva roscada 1
5 5910 893 2407 Luva roscada 1
6 5910 893 2408 Luva roscada 1
7 5910 893 2409 Luva roscada 1
8 5910 893 2202 Luva roscada 1
Chave de fenda T10
Chave de fenda T10

5910 890 2313 Chave de fenda T10 1
Calibrador de corrente
Calibrador de corrente

0000 890 6401 Calibrador de corrente 1
Ferramenta de montagem AS
Ferramenta de montagem AS

1 5910 850 5220 Ferramenta de montagem AS 1 2-5 http://stihl.com/
sxyRs8
2 5910 890 8401 Fuso AS 1 3
3 5910 893 8503 Fuso M8x1-LH AS 1
4 5910 007 1009 Conjunto de luvas roscadas AS 1
5 5910 007 1007 Jogo adaptador AS 1
Ferramenta de montagem LS
Ferramenta de montagem LS

1 5910 850 5221 Ferramenta de montagem LS 1 2-5 http://stihl.com/
sxyRs8
2 5910 890 8402 Fuso LS 1 3
3 5910 893 8504 Fuso M8x1 LS 1
4 5910 007 1008 Jogo adaptador LS 1
5 5910 007 1010 Conjunto de luvas roscadas LS 1

MS661

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

MS661

Enviado por

Direitos autorais:

Formatos disponíveis

MS 661 Lista de peças de reposição

Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG

Peça de estrangulamento .......................................................... 121

Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG 2

Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG 3

# Número da Descrição Quan- Contém Observações

2 0000 988 8600 Luva 2

3 0000 988 5211 Niple 1

4 9503 003 6677 Rolamento de esferas 6203 1

5 9640 003 1561 Retentor DIN3760-BS15x22x4 1

6 1133 791 5900 Amortecedor de encosto 1

7 0000 350 0533 Tampa do tanque 1 8

8 9645 948 7734 Anel de vedação redondo 25x3,5 1

9 1147 080 1701 Luva 2

10 1144 084 7401 Luva 1

11 1144 029 0501 Junta de vedação 1

12 1144 020 2924 Parte da carcaça do virabrequim AS 1 13 - 21

13 9523 003 4556 Rolamento de esferas 17x41x14 1

14 9640 003 1851 Retentor DIN3760-BS17x32,9x3,6 1

15 1128 640 9100 Válvula 1

16 0000 664 2417 Parafuso com colar M8 2

17 1120 162 5200 Pino 1

18 1128 162 5200 Pino 1

19 1121 162 5205 Pino 1

20 1121 162 5200 Pino 1

21 0000 974 1200 Rebite cilíndrico 2,6x8 1

22 1144 030 0402 Virabrequim 1 23

23 1120 036 8500 Chaveta 2x3,7 1

24 9022 371 1020 Parafuso cilíndrico IS M5x20 6

25 1122 647 9400 Mangueira 1

26 1117 640 3800 Cabeçote de aspiração 1

27 1144 021 8101 Flange 1

Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG 4

# Número da Descrição Quan- Contém Observações

29 1144 007 1601 Jogo de juntas de vedação 1 5, 11, 14

Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG 5

Lista de peças de reposição MS 661, 12.06.2023 © ANDREAS STIHL AG & Co. KG 6

# Número da Descrição Quan- Contém Observações

2 0000 988 8600 Luva 2

3 0000 988 5211 Niple 1

4 9503 003 6677 Rolamento de esferas 6203 1

5 9640 003 1561 Retentor DIN3760-BS15x22x4 1

6 1133 791 5900 Amortecedor de encosto 1

7 0000 350 0533 Tampa do tanque 1 8

8 9645 948 7734 Anel de vedação redondo 25x3,5 1

9 1147 080 1701 Luva 2

10 1144 084 7401 Luva 1

11 1144 029 0501 Junta de vedação 1

12 1144 020 2924 Parte da carcaça do virabrequim AS 1 13 - 21

13 9523 003 4556 Rolamento de esferas 17x41x14 1

14 9640 003 1851 Retentor DIN3760-BS17x32,9x3,6 1

15 1128 640 9100 Válvula 1

16 0000 664 2417 Parafuso com colar M8 2

17 1120 162 5200 Pino 1

18 1128 162 5200 Pino 1

19 1121 162 5205 Pino 1

20 1121 162 5200 Pino 1

21 0000 974 1200 Rebite cilíndrico 2,6x8 1

22 1144 030 0402 Virabrequim 1 23

23 1120 036 8500 Chaveta 2x3,7 1

24 9022 371 1020 Parafuso cilíndrico IS M5x20 6

25 1122 647 9400 Mangueira 1

26 1117 640 3800 Cabeçote de aspiração 1

27 1144 021 8101 Flange 1
