NOTA: .
ALUNOS: .

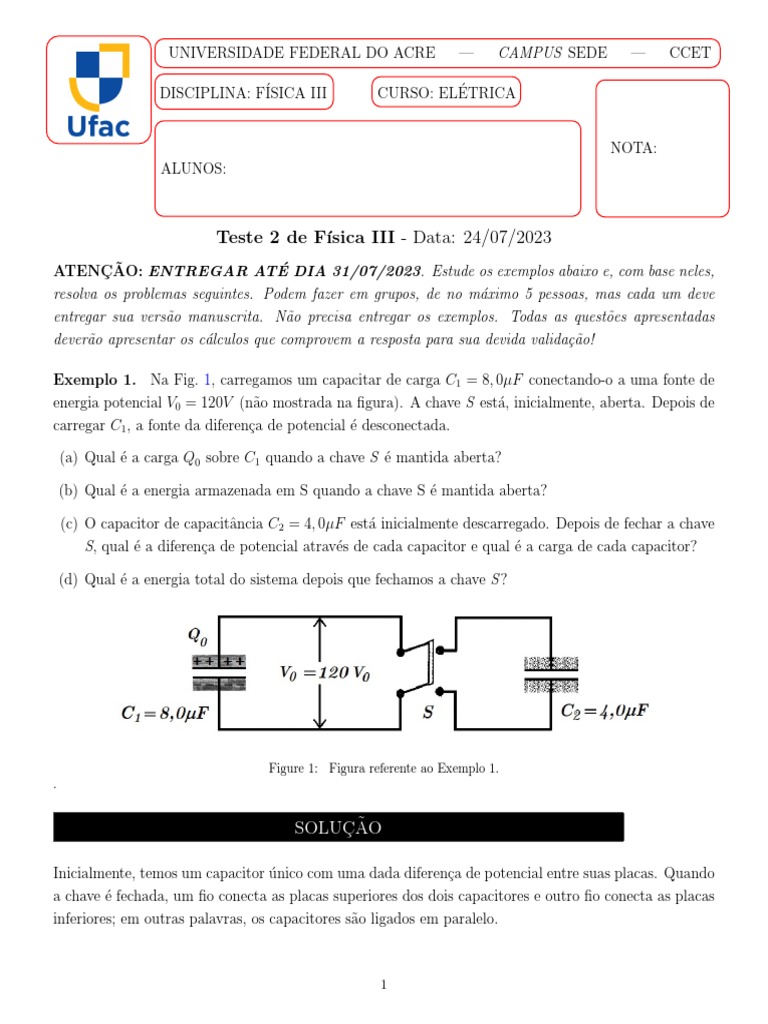

(c) O capacitor de capacitância C2 = 4, 0µF está inicialmente descarregado. Depois de fechar a chave
S, qual é a diferença de potencial através de cada capacitor e qual é a carga de cada capacitor?
SOLUÇÃO
Inicialmente, temos um capacitor único com uma dada diferença de potencial entre suas placas. Quando
a chave é fechada, um fio conecta as placas superiores dos dois capacitores e outro fio conecta as placas
inferiores; em outras palavras, os capacitores são ligados em paralelo.
1
(a) A carga Q0 no capacitor de capacitância C1 é:
1 1
Uinicial = Q0 V0 = (960 × 10−6 ) · (120) = 0, 058J.
2 2
(c) Quando a chave é fechada, a carga positiva Q0 fica distribuı́da sobre as placas superiores dos dois
capacitores; e a carga negativa −Q fica distribuı́da sobre as placas inferiores. Sejam Q1 e Q2 os
módulos das cargas finais dos dois capacitores. De acordo com a conservação da carga,
Q1 + Q2 = Q0 .
No estado final, quando as cargas não se movem mais, as duas placas superiores ficam com o mesmo
potencial; elas estão conectadas por um fio condutor e, portanto, formam uma única superfı́cie
equipotencial. As duas placas inferiores também estão no mesmo potencial, diferente do potencial
das placas superiores. A diferença de potencial final V entre as placas é, portanto, a mesma para
ambos os capacitores; em outras palavras, trata-se de uma ligação em paralelo. As cargas dos
capacitores são
Q1 = C1 V, Q2 = C2 V.
Quando combinamos essa relação à equação precedente, baseada na conservação da carga, encon-
tramos
Q0 960 × 10−6
V = = = 80V.
C 1 + C2 8, 0 × 10−6 + 4.0 × 10−6
Q1 = 640 × 10−6 = 640µC, Q2 = 320 × 10−6 = 320µC.
(d) A energia final do sistema é a soma das energias armazenadas em cada capacitor:
1 1 1
Uf inal = Q1 V + Q2 V = Q0 V
2 2 2
1
= (960 × 10−6 ) · (80) = 0, 038J.
2
ATENÇÃO: esse resultado é menor do que a energia original Uinicial = 0, 058J; a diferença foi
convertida em outra forma de energia. Os condutores tomam-se ligeiramente mais quentes por causa da
resistência, e outra parte da energia foi irradiada sob a forma de ondas eletromagnéticas.
Exemplo 2. Suponha que cada uma das placas paralelas na Fig. 2 possua uma área igual a
2000cm (2, 0 × 10−1 m2 ) e que a distância entre as placas seja igual a 1, 0cm(1, 0 × 10−2 m). O ca-
2
pacitor está conectado a uma fonte de alimentação e é carregado até que a diferença de potencial atinja
2
um valor V0 = 3000V = 3, 0kV . A seguir, ele é desconectado da fonte de alimentação e uma camada
de um material plástico isolante é inserida entre as placas do capacitor, preenchendo completamente o
espaço entre elas. Verificamos que a diferença de potencial diminui para 1000V , enquanto a carga de
cada capacitor permanece constante. Calcule:
SOLUÇÃO
Inicialmente, temos um capacitor único com uma dada diferença de potencial entre suas placas. Quando
a chave é fechada, um fio conecta as placas superiores dos dois capacitores e outro fio conecta as placas
inferiores; em outras palavras, os capacitores são ligados em paralelo.
(c) Quando o dielétrico é inserido, a carga permanece a mesma, mas o potencial diminui para V =
1000V , logo, a nova capacitância é
Q 5, 31 × 10−7
C= = = 5, 31 × 10−10 = 531pF
V 1, 0 × 103
3
Figure 2: Figura referente ao Exemplo 2.
.
V0 3000
κ= = = 3, 0
V 1000
4
multiplicando cada lado da equação pela área A de cada placa
1
σi A = σA 1 −
κ
1
Q = Q0 1 − = 5, 31 × 10−7
κ
(g)
V0 3000
E0 = = = 3, 0 × 105 V /m
d 1, 0 × 10−2
(h) podemos fazer
V 1000
E= = = 1, 0 × 105 V /m
d 1, 0 × 10−2
ou, através da Lei de Gauss
σ Q 5, 31 × 10−7
E= = = = 1, 0 × 105 V /m
ε εA (2, 66 × 10−11 )(2, 0 × 10−1 )
ou ainda
E0 3, 0 × 105
E= = = 1, 0 × 105 V /m
κ 3, 0
Questão 1. (0,7 pontos) O dielétrico que deve ser usado em um capacitor com placas paralelas
possui constante dielétrica igual a 3, 60 e uma rigidez dielétrica de 1, 60 × 107 V /m. O capacitor deve
possuir uma capacitância igual a 1, 25 × 10−9 F e ser capaz de suportar uma diferença de potencial de
5500V . Qual é a área mı́nima que cada placa do capacitor deve ter?
Questão 2. (1,2 pontos) Um capacitor possui placas paralelas, cada uma delas com área de
12cm2 , separadas por uma distância igual a 2, 0mm. O espaço entre as placas está cheio de poliestireno
(κ = 2, 6).
(b) Calcule a voltagem máxima possı́vel que o capacitor pode suportar sem que ocorra ruptura dielétrica
(EM AX = 2 × 107 V /m).
(c) Quando a voltagem atinge o valor encontrado na parte (b), qual é a densidade de carga superficial
em cada placa e a densidade de carga superficial induzida na superfı́cie do dielétrico?
Questão 3. (0,6 pontos) Quando um capacitor de 360nF , imerso no ar, está conectado a uma fonte
de tensão, a energia acumulada no capacitor é igual a 1, 85 × 10−5 J. Mantendo o capacitor conectado
5
à fonte de tensão, inserimos uma camada de dielétrico que preenche completamente o espaço entre as
placas. Isso produz um acréscimo de 2, 32 × 10−5 J na energia armazenada.
Questão 4. (1,5 pontos) Um capacitar com placas paralelas possui o volume entre as placas
preenchido com um plástico cuja constante dielétrica é κ. O módulo da carga de cada placa é igual a
Q. Cada carga possui área A e a distância entre as placas é igual a d.
(a) Use a lei de Gauss para calcular o módulo do campo elétrico no dielétrico.
(b) Use o campo elétrico determinado na parte (a) para calcular a diferença de potencial entre as
placas.
