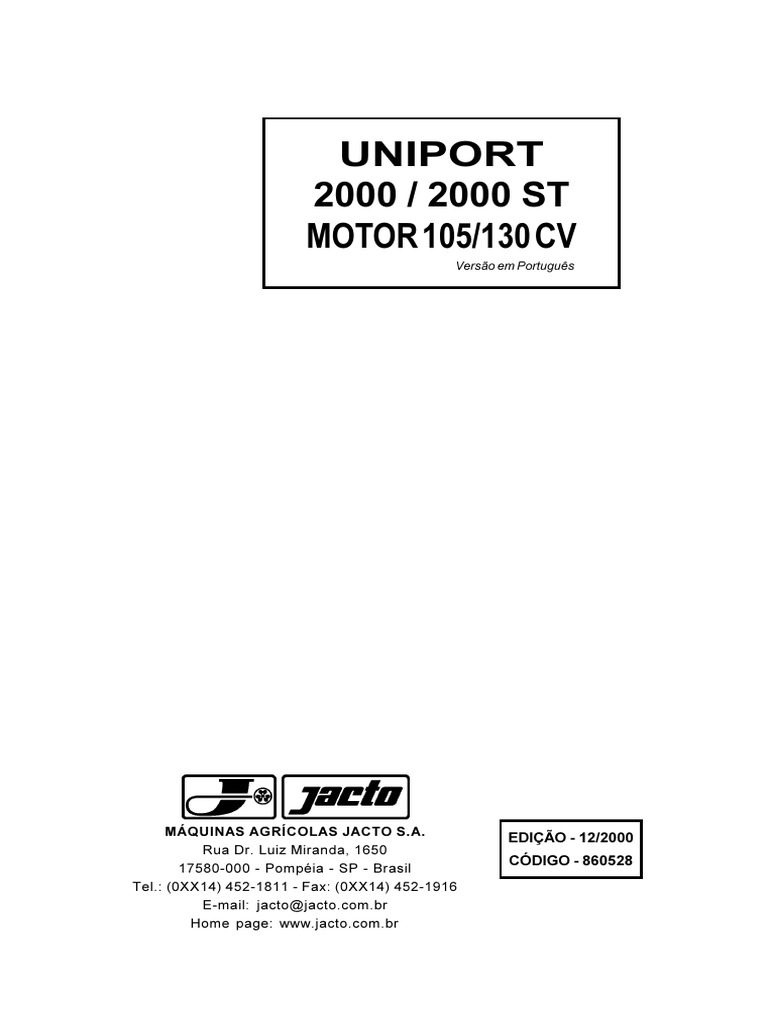

UNIPORT
2000 / 2000 ST
MOTOR 105/130 CV
Versão em Português
MÁQUINAS AGRÍCOLAS JACTO S.A. EDIÇÃO - 12/2000

Rua Dr. Luiz Miranda, 1650
CÓDIGO - 860528
17580-000 - Pompéia - SP - Brasil
Tel.: (0XX14) 452-1811 - Fax: (0XX14) 452-1916
E-mail: jacto@jacto.com.br
Home page: www.jacto.com.br
ÍNDICE
UNIPORT 2000 - 2000 ST
CHASSI E COMPLEMENTOS............................................................................................... 04
PERNA DIANTEIRA ............................................................................................................... 06
PERNA TRASEIRA................................................................................................................ 08
TRANSMISSÃO E COMPLEMENTOS I - PARA MOTOR 105 CV ........................................ 10
TRANSMISSÃO E COMPLEMENTOS I - PARA MOTOR 130 CV ........................................ 12
TRANSMISSÃO E COMPLEMENTOS I I - PARA MOTOR 105 CV ....................................... 14
TRANSMISSÃO E COMPLEMENTOS I I - PARA MOTOR 130 CV ....................................... 16
RADIADOR E COMPLEMENTOS - PARA MOTOR 105 CV .................................................. 18
RADIADOR E COMPLEMENTOS - PARA MOTOR 130 CV .................................................. 19
LIMPA TRILHO - PARA RODA BAIXA .................................................................................. 20
LIMPA TRILHO - PARA RODA ALTA .................................................................................... 21
QUADRO MÓVEL E COMPLEMENTOS ............................................................................... 22
CIRCUITO HIDRÁULICO I ...................................................................................................... 24
CIRCUITO HIDRÁULICO II ..................................................................................................... 26
FREIO HIDRÁULICO .............................................................................................................. 28
CABINE E COMPLEMENTOS............................................................................................... 29
FILTRO FVS-200 ................................................................................................................... 30
BARRA DE PULVERIZAÇÃO ................................................................................................ 31
COMANDO DE DEFENSIVO ................................................................................................ 32
BOMBA JP150 C .................................................................................................................. 34
COMANDO - VÁLVULA DIRECIONAL 100 ........................................................................... 35
VÁLVULA DE 3 VIAS ............................................................................................................ 36
ABASTECEDOR EJ-300 ....................................................................................................... 37
RESERVATÓRIO .................................................................................................................. 38
VÁLVULA DE RETENÇÃO DO INCORPORADOR ............................................................... 39
MEXEDOR MECÂNICO ........................................................................................................ 40
MEDIDOR DE NÍVEL ............................................................................................................. 41
CIRCUITO DE DEFENSIVO I ................................................................................................. 42
KIT INCORPORADOR DE DEFENSIVO ................................................................................ 44
AR CONDICIONADO E COMPLEMENTOS - PARA MOTOR 105 CV ................................... 46
AR CONDICIONADO E COMPLEMENTOS - PARA MOTOR 130 CV ................................... 47
PORTA-BICO DUPLO COM VÁLVULA ANTIGOTEJO (BIJET) ............................................. 48
SISTEMA ELÉTRICO DO PAINEL PRINCIPAL ..................................................................... 49
CIRCUITO ELÉTRICO ........................................................................................................... 50
CHICOTE PRINCIPAL ........................................................................................................... 51
SISTEMA ELÉTRICO DO COMANDO HIDRÁULICO ............................................................ 52
CHICOTE DO AR CONDICIONADO ...................................................................................... 53
SISTEMA ELÉTRICO DO COMANDO HIDRÁULICO ELETRIFICADO .................................. 54
KIT PARA CHECAR A PRESSÃO NO MANÔMETRO .......................................................... 55
CIRCUITO DEFENSIVO II (MARCADOR DE LINHA) ............................................................. 56
KIT MANÔMETRO - BAIXA PRESSÃO (OPCIONAL) ............................................................ 58
FILTRO DE LINHA ................................................................................................................. 59
CAIXA DE ACESSÓRIOS ..................................................................................................... 60
3
CHASSI E COMPLEMENTOS -
4
Nº CÓDIGO DENOMINAÇÃO QT. Nº CÓDIGO DENOMINAÇÃO QT.
00 985663 Chassi e complementos 01 62 993121 Arruela compensadora 16
01 981407 Conjunto da alça 02 63 981035 Suporte "L" 01
02 981761 Alça externa de apoio da barra 02 64 992081 Grampo 01
03 981225 Correia 02 65 315002 Aruela lisa 130 x 254 x 15 04
04 645143 Porca de trava - rosca direita 04 66 980599 Plataforma 01
05 872143 Pino elástico pesado 6 x 45 16 67 743542 Paraf. prisioneiro 5/16'' UNC x 230 02
06 645275 Arruela lisa 303 x 480 x 19 12 68 516484 Porca borboleta 5/16'' - 18 UNC 02
07 644823 Terminal rotular direito 04 69 013433 Arruela lisa 82 x 150 x 12 02
08 644831 Terminal rotular esquerdo 04 70 912758 Porca sext. 5/16'' - 18 UNC 06
09 645150 Porca de trava - rosca esquerda 04 71 913608 Parafuso 5/16'' - 18 UNC x 3/4'' 02
10 645127 Corpo do varão 04 72 903260 Coxim de borracha 01

11 645234 Suporte do varão superior 02 73 763334 Pino 9,53 x 116 01
12 645200 Suporte do varão inferior 02 74 664482 Arruela lisa 100 x 180 x 16 06
13 967331 Base do compr. e bomba hidráulico 01 75 214445 Contra pino 1/8" x 3/4" 02
14 910794 Parafuso 5/16'' - 24 UNF x 5/8'' 08 76 907642 Porca 1/2'' - 20 UNF 08
15 670695 Moldura de fixação da bateria 01 77 831354 Contrapino 1/2'' X 2'' 02

16 980946 Base da bateria 01 78 831347 Porca castelo M30 x 2 02
17 645291 Parafuso 1/2'' - 20 UNF x 1.1/4'' 08 79 990713 Pino trava do varão 02
18 980425 Chassi 01 80 645119 Varão completo 04
19 967406 Peito de aço 01
20 745828 Travessa de união 01

21 980722 Berço do tanque de combustível 02
22 980763 Pino 7/8'' x 45 04
23 980748 Espaçador 04
24 980755 Pino 70 04
25 743450 Paraf. sext. 5/8" x 5" - UNF 04

26 981019 Suporte p/ reservatório de 12 litros 01
27 981159 Braço articulador 01
28 981191 Batente esquerdo da barra 01
29 981183 Batente direito da barra 01
30 980771 Cinta 02
31 967380 Tubo de união 01
32 981803 Paraf. 1/4" x 1" UNC c/ sext. interno 24
33 228957 Porca sext. 5/8" - UNF 04
34 981753 Alça interna de apoio da barra 04
35 967612 Parafuso 1/4" -20 UNC x 1" 04

36 818088 Arruela lisa 71 x 159 x 16 13
37 981399 Placa de fixação da lona 04
38 912741 Porca sext. 1/4'' - 20 UNC 33
39 910117 Arruela de pressão 1/4'' 33
40 981423 base da plataforma 01

42 912774 Porca sext. 3/8'' - 16 UNC 10
43 520130 Parafuso 3/8'' - 16 UNC x 1'' 02
44 517946 Porca sext. 1/2'' - 13 UNC 10
45 572883 Parafuso M14 x 30 x 1,5 04

46 644146 Arruela de pressão M14 04
47 967455 Parafuso 1/2'' - 13 UNC x 4'' 04
48 991869 Coxim 04
49 202663 Porca parlock 1/2'' 04
50 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 04

51 881292 Arruela lisa 135 x 120 x 30 04
53 917419 Parafuso 5/16'' - 18 UNC x 1 02
54 912758 Porca sext. 5/16'' - 18 UNC x 5/8'' 02

56 645259 Pino 112.5 06
57 860445 Parafuso 1/4'' - 20 UNC x 2'' 09
58 653691 Parafuso allen 3/8'' UNC x 3 04
59 520205 Parafuso 1/2'' - 13 UNC x 1.1/4'' 02

60 966705 Mola 04 C-56
61 501478 Arruela lisa 83 x 170 x 15 08
5
PERNA DIANTEIRA -
6
00 994848 Perna dianteira - direita e esquerda 01 49 643205 Amortecedor 02
00A 644245 Perna dianteira direita 01 Ref. GM 94.637.196
00B 644369 Perna dianteira esquerda 01 50 841890 Parafuso 9/16" - 18 UNF x 3" 04
01 644252 Perna dianteria direita 01 51 841908 Porca parlock 9/16" -18 UNF 04
01A 644377 Perna dianteira esquerda 01 52 520205 Parafuso 1/2" - 13 UNC x 1.1/4" 04
53 908582 Arruela de pressão 1/2" 04
02 992784 Barra de ligação 02
03 992909 Terminal de direção 02 54 912790 Porca 1/2" - 13 UNC 04
04 980664 Bucha guia do cilindro 02 55 981266 Disco do sensor da roda (14 furos) 04
05 644393 Bucha superior de bronze 02 55A 050559 Disco do sensor da roda (12 furos) 04
06 647727 Bucha inferior de bronze 02 56 663153 Parafuso 5/16" - 18 UNC x 3/4" 08
07 743435 Rolamento axial INA - 44878 2Z 02
08 074773 Manga do eixo - direita 01 58 968081 Suporte do sensor da roda 02
08A 074781 Manga do eixo - esquerda 01 59 140251 Pastilha de freio (jogo)
09 994806 Cubo da roda 01 Ref. GM 93.293.163 02
09A 546838 Parafuso da roda 16 60 967596 Anel da pinça 04
61 993063 Trava do prolongador 02
10 546846 Porca com esfera M 20 x 1,5 16 62 818153 Arruela lisa 206 x 370 x 30 02
11 968107 Disco de freio dianteiro 02
12 746750 Pino da trava do disco 08 63 747154 Porca parlock sext. M20 x 1,5 02
13 644492 Parafuso M10 x 60 x 1,5 16 64 994343 Terminal do cilindro da direção 02
14 546648 Rolamento TIMKEN 3780/3720 02 65 981498 Parafuso allen M14 x 60 x 2,0 06
66 997932 Porca parlock sext. M 14 x 2,0 06
15 546655 Retentor VEDABRAS 26671-R5 02 67 967745 Cilindro hidráulico de direção 01
16 546630 Rolamento TIMKEN 3982/3920 02
17 612515 Arruela lisa nº 360 x 700 x 80 02 68 980417 Disco do calço da mola 02
18 612580 Porca castelo 1.3/8" - 12 UNF 02 69 967653 Coxim de borracha 02
19 209023 Contrapino 1/4" x 2.1/2" 02 70 700377 Porca sext. cônica 5/8" 04
71 992834 Prolongador 02
20 872713 Calota 02 72 981696 Porca do mancal 02
21 531020 Junta de vedação 120 x 94 x 1,59 02
22 966416 Parafuso ALLEN - 1/4" - UNF x 3/4" 06 73 992925 Pino do terminal 02
23 910117 Arruela de pressão 1/4" 12 74 091454 Reparo p/ cilindro da direção 02
24 644161 Roda W 10 x 24 02 75 992891 Porca-trava 1.1/8" - 12 UNF 02
76 612242 Porca castelo 7/8" - 14 UNF 02
24A 981076 Roda DW 10 x 36 02 77 911347 Contra-pino 5/32" x 1.1/2" 02
25 338343 Pneu agrícola 12.4/11-24 - 8 lonas 02
25A 546671 Pneu agrícola 12.4/11-36- 6 lonas 02 78 058677 Arruela dentada 16
26 338350 Camara de ar 12.4/11-24 02 79 981456 Bucha de encosto 02
26A 546689 Camara de ar 12.4/11-36 02 80 829614 Parafuso ALLEN M-14 x 16 04
81 975045 Arruela dentada 04
27 910463 Bico p/ engrax. 1/4" - 28 UNF - reto 04
28 644567 Chaveta 02
29 992941 Braço da direção - direito 01
29A 992933 Braço da direção - esquerdo 01 OBS:- Peças com denominação
30 743450 Parafuso 5/8" - 18 UNF x 5" 02 GM + número ou VW + número são
comuns da linha de utilitários da
31 011775 Arruela de pressão 5/8" 02 General Motors e Volkswagen.
32 823864 Porca 5/8" - 18 UNF 02
33 071977 Pinça do freio - direita 01
Ref. BOSCH. 229.206.1
33A 071969 Pinça do freio - esquerda 01
Ref. BOSCH. 229.206.0
34 085894 Parafuso M-14 x 32 02
35 743518 Rótula da perna 02

36 743534 Bucha espaçadora 04
37 743526 Anel de fixação da rótula 02
38 441030 Parafuso 1/4" - 20 UNC x 5/8" 10
39 209395 Arruela de pressão M -10 04
40 746586 Parafuso 3/4" - 11 UNC x 78 02

42 992917 Calço da esfera 04
43 644591 Alojamento da mola dianteira 02
44 992974 Parafuso 5/8" - 11 UNC x 3" 02
45 643189 Mola da suspensão 02

Ref. GM 946.360.070
46 643197 Disco de apoio 02
47 546622 Parafuso 5/8" - 11 UNC x 1.3/4" 02
48 644658 Suporte do amortecedor direito 01 EX-39
48A 644690 Suporte do amortecedor esquerdo 01
7
PERNA TRASEIRA -
8
00 643031 Perna tras. c/ suporte - direit./esq. 02 58A 981076 Roda 10 x 36 02
01 643049 Suporte da perna traseira - direita 01 59 338343 Pneu agrícola 12.4/11-24 - 8 lonas 02
01A 851212 Suporte da perna tras. - esquerda 01 59A 546671 Pneu agrícola 12.4/11-36 - 6 lonas 02
02 643015 Perna traseira - direita 01 60 338350 Câmara de ar 12.4/11-24 02
02A 851220 Perna traseira - esquerda 01 60A 546689 Câmara de ar 12.4/11-36 02
03 642769 Bucha da articulação 04 61 087106 Arruela Ø 32 04

04 642793 Eixo da articulação 02 62 206276 Bujão de 3/4" UNF 04
05 642736 Trava do eixo 02 63 427914 Respiro 1/8" NPT 02
06 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 04 64 872754 Parafuso 3/4" - 10 UNC x 7" 08
07 908582 Arruela de pressão 1/2" 04 65 809160 Arruela de pressão 3/4" 08
08 910463 Bico p/ engrax. 1/4" - 28 UNF - reto 02 66 637389 Arruela guia 08

09 643189 Mola da suspensão GM.946.360.070 02 67 749648 Cabo de segurança 02
10 643197 Disco de apoio 02 68 140251 Pastilha de freio (jogo)
11 925974 Parafuso 5/8" - 11 UNC x 2" 02 Ref. GM 93.293.163 02
12 011775 Arruela de pressão 5/8" 02 69 967596 Anel da pinça 04
70 967653 Coxim da borracha da suspensão 02
13 643205 Amortecedor GM.94.637.196 02
14 841890 Parafuso 9/16" - 18 UNF x 3" 08 71 113175 Porca sext. 3/4'' - 10 UNC 04
15 841908 Porca PARLOCK 9/16"-18 UNF 08 72 981449 Parafuso 3/4'' - 10 UNC x 2.1/2'' 04
16 206466 Arruela lisa nº 110 x 500 x 47,5 04 73 998658 Conjunto engrenagem superior
17 643239 Tampa 244 02 (com ítens 19, 20, 23, 24, 25 e 27) 01
74 998666 Conjunto engrenagem inferior
18 643247 Tampa 136 02 (com ítens 39 a 44) 01
19 356188 Bucha entalhada 02 75 058461 Tampa do feltro 02
20 354563 Engrenagem 15 dentes 02
21 643254 Rolamento NSK 6912 04 76 058479 Arruela do feltro 02
22 749382 Retentor VEDABRAS 26303-R2 04 77 058677 Arruela dentada 12
78 981068 Protetor direito 01
23 746982 Parafuso allen M10 x 35 x 1,50 12 78A 981050 Protetor esquerdo 01
24 209395 Arruela de pressão 10 24 79 836502 Paraf. Ø 5/16" - 18 UNC x 1" 04
25 209205 Porca M 10 x 1,50 36
26 643296 Bucha espaçadora 02 80 912758 Porca Ø 5/16" - 18 UNC 04
27 751164 Pino de trava 10 12 81 908640 Arruela de pressão Ø 5/16" 04
28 663153 Parafuso 5/16" - 18 UNC x 3/4" 48

29 903575 Arruela de vedação 15 x 1,2 48
30 643304 Corrente de rolo simples 02
31 643320 Protetor do eixo entalhado 02
32 520130 Parafuso 3/8" - 16 UNC x 1" 10

34 644013 Mancal inferior 02
35 655654 Rolamento TIMKEN 39581/39520 02
36 655662 Rolamento TIMKEN 469/453X 02
37 646216 Eixo 365 02
38 655670 Retentor VEDABRAS 29251-B2 02

39 354134 Cubo da engrenagem 02
40 640474 Engrenagem 45 dentes 02
41 747006 Parafuso M12 x 45 x 1,75 16
42 209163 Arruela de pressão 12 16
43 626234 Porca M 12 x 1,75 16

44 747014 Pino de trava 12 16
45 644070 Arruela de calço 02
46 644088 Arruela de segurança 02
47 644096 Porca do eixo M 45 x 1,50 04
48 546838 Parafuso da roda traseira 16

49 546846 Porca M 20 x 1,5 16
50 980326 Disco de freio 02
51 643288 Parafuso M10 x 30 x 1,50 12
52 071977 Pinça do freio - dir. BOSCH 2292061 01
52A 071969 Pinça do freio - esq. BOSCH 2292060 01

53 841874 Parafuso M 14 x 35 x 1,50 04
54 975045 Arruela dentada 04
55 829515 Parafuso M 10 x 30 x 1,50 24
56 663161 Parafuso 3/8" - 16 UNC x 7/8" 04
57 644153 Tampa lateral 02 EX-40

58 644161 Roda 02
9
TRANSMISSÃO E COMPLEMENTOS - I -
(MOTOR 105 CV)
10
00 050276 Transmissão e complementos 01 86 758763 Disco de embreagem GM 93.230.956 01
01 756908 Pedal do acelerador 06 87 758771 Platô - GM 93.230.957 01
02 520700 Arruela de pressão Ø 4 06 88 520130 Parafuso Ø 3/8" - 16 UNC x 1" 16
03 810606 Porca M-4 x 0,7 06 89 023762 Rolamento de encosto GM 90.00.18 01
04 733667 Reforço do pedal 01 90 023739 Pivô do garfo GM 94.600.215 01
05 756916 Base do acelerador 01 91 023721 Garfo do desligador GM 73.636.94 01
06 757013 Haste de pressão 06 92 023754 Vedador de pó do garfo GM 94.601.017 01
07 564971 Porca auto travante M-5 x 0,8 01 93 758789 Suporte do cilindro auxiliar 01
08 756809 Parafuso M-4 x 20 x 0,7 06 94 758813 Adaptador GM 93.258.972 01
09 756973 Pedal 01 95 327346 Porca Dodi-loc Ø 5/16" - 18 UNC 02
10 757005 Arruela trava 02 96 758821 Conector 02

11 756999 Pino do mancal do acelerador 01 97 996629 Anel elástico 01
12 818211 Arruela lisa nº 53 x 100 x 10 01 98 980342 Calço da mola do cilindro 01
13 749713 Cabo - acelerador manual 01 99 980292 Grampo do impulsor da embreagem 01
14 756767 Mola trava 01 100 980300 Fixador da mola 02
15 444810 Parafuso M-5 x 20 x 0,3 01 101 937318 Porca sextavada M-14 x 1,50 01
16 757039 Bucha espaçadora 01 102 057869 Mola de tração 02
17 757021 Alavanca 01 103 980409 Impulsor da embreagem 01
18 749663 Cabo acelerador - pedal 01 104 458273 Sensor de temperatura 01
19 757047 Suporte dianteiro cabo acelerador-pedal 01 105 860965 Batente de borracha 01
20 910117 Arruela de pressão Ø 1/4" 03 106 981662 Base de fixação 01

21 007229 Parafuso Ø 1/4" - 20 UNC x 3/4" 01 107 981670 Placa de apoio 01
22 645036 Tubo de escape 01 108 981688 Braço de acionamento da embreagem 01
23 757153 Abraçadeira "U" 01 109 541623 Parafuso M-10 x 25 x 1,5 02
24 756718 Suporte para escapamento 01 110 209395 Arruela de pressão 10 02
25 908632 Parafuso Ø 5/16" - 18 UNF x 3/4" 04 111 209205 Porca M-10 x 1.5 02
26 916700 Parafuso Ø 1/4" - 20 UNC x 1" 02 112 244368 Parafuso Allen M-8 x 25 x 1,25 01
27 908640 Arruela de pressão Ø 5/16" 08 113 519736 Arruela de pressão 8 01
28 912758 Porca Ø 5/16" - 18 UNC 06 114 810770 Porca sextavada M-8 x 1,25 01
29 757500 Suporte duplo para cabos - motor 01 115 981589 Rebite Ø 3/8" x 1.1/4" com furo 01
30 907550 Parafuso Ø 3/8" - 24 UNC x 3/4" 02 116 981571 Espaçador 01

31 908566 Arruela de pressão Ø 3/8" 04 117 981555 Bucha guia 02
32 759332 Olhal com espigão - 10 mm 01 118 076471 Arruela de feltro Ø 19,50 x Ø 11 02
33 759357 Parafuso oco - 10 mm 01 119 076489 Arruela de feltro Ø 26,00 x Ø 16 02
34 759365 Arruela de vedação 02 120 076497 Arruela de feltro Ø 16,00 x Ø 6 02
35 759308 Olhal com espigão - 13 mm 03 121 214353 Arruela lisa nº 130 x 300 x 19 01
36 759381 Parafuso oco Ø 1/2" 03 122 912667 Paraf. sext. Ø 5/16" - 18UNC x 7/8" 01
37 759266 Mang. de combustível - bomba / tanque 01 123 881276 Arruela lisa nº 87 x 200 x 12 01
38 759258 Tubo de combust. - filtro sediment./ motor 01 124 872333 Alternador 55A 01
39 759373 Filtro combustível ( elemento ) 01 124A 140582 Alternador 75A 01
40 872655 Ventilador 5 pás Maxion- Ref. 70360002 01 125 872069 Esticador da correia 01
41 757542 Orelha de fixação da mola 01 126 061861 Parafuso do esticador da correia 01
42 955112 Mola do acelerador 01 127 061887 Porca com flange 01
43 013185 Parafuso Ø 5/16" - 18 UNC x 32 04 128 872168 Correia automotiva 13 AV 1575 01
44 759316 Filtro de óleo do carter do motor 01 129 881284 Arruela lisa n¤ 120 x 270 x 20 03
45 623884 Arruela lisa nº 105 x 210 x 20 06 130 061879 Parafuso do suporte do alternador 01
46 913665 Parafuso Ø 3/8" - 16 UNC x 1.1/4" 04 131 872077 Suporte do alternador 01
47 912998 Arruela de pressão Ø 7/16" 02 132 416735 Arruela lisa n¤ 100 x 260 x 30 02
48 023838 Parafuso Ø 7/16" - 14 UNC x 1" 02 133 061895 Porca sextavada Ø 3/8" 03
49 749366 Coxim do motor - GM 93.216.447 02 134 758888 Reservatório GM 93.209.703 01
50 566877 Engrenagem helicoidal 27 dentes 01 135 912741 Porca Ø 1/4" -20 UNC 02
51 009407 Base suplementar para bomba 01 136 208843 Mangueira flexível x 760 02
52 102822 Bomba direção / comando 01 137 081968 Condutor 01
53 855908 Parafuso allen Ø 5/16" UNF x 7/8" 04 138 758854 Cilindro mestre 01
54 757534 Varão do acelerador 01 139 938159 Abraçadeira D 9-13 02
55 810689 Porca M-6 x 10 02 140 758870 Mang. do reservatório p/ cilindro mestre 01
56 553263 Reservatório de combustivel 140 L 01 141 916973 Contra pino Ø 3/32" x 1" 02
57 520197 Bujão do tanque 01 142 981480 Almofada do pedal 01
58 057653 Tampa com chave - rosca interna 01 143 980896 Pedal da embreagem 01
59 904482 Niple M-16 x 1,5 ( duplo ) 01 144 088013 Haste de regulagem 01
60 904508 Pescador do tanque de combustivel 01 145 030817 Porca sextavada M-8 x 1" 01
61 850958 Medidor de combustivel ( bóia ) 01 146 996744 Terminal 01
62 759068 Mangueira suspiro do tanque 01 147 088021 Haste fixa 01
63 761007 Conexão de retorno 01 148 980391 Parafuso de regulagem da embreagem 01
64 904490 Porca M-16 x 1,5 02 149 076505 Encosto do suporte 01
65 759043 Conexão de saída 01 150 075028 Suporte da cuba do fluído 01
66 759241 Mang. do tanque / filtro sedimentador 01 151 140772 Bomba d´agua
67 759282 Filtro sedimentador completo 01 Ref. Perkins Maxion 4236254 01
68 759290 Filtro sedimentador (elemento) 01 151A 140780 Corpo traseiro
69 917492 Paraf. sext. 3/8" - 16 UNC x 2" 02 Ref. Perkins Maxion 3771A023 01
151B 140798 Junta de vedação (amianto)
70 758797 Cilindro auxiliar 01 Ref. Perkins Maxion 36853514 01
71 021972 Terminal articulável do acelerador 02
72 913608 Paraf. Ø 5/16" - 18 UNC x 3/4" 02 OBS:- Peças com denominação GM
73 733634 Braço do balancin 02 + número e VW + número são comuns da
74 733626 Eixo 300 01 linha de utilitários da General Motors e
75 917369 Pino elástico pesado Ø 30 x 22 02 Volks.
76 733600 Base do eixo 01
77 759399 Arruela de vedação 06 NOTA: A partir da máquina nº 481, o
78 733618 Suporte do eixo 02 conjunto RG: 756908 (item 01), usado no
motor 105 CV, passou a ser igual ao
79 521666 Arruela de pressão Ø 6 04 conjunto usado no motor 130 CV.
80 756981 Terminal para cabo do acelerador - pedal 01
81 912774 Porca Ø 3/8" - 16 UNC 02
82 811075 Porca M-5 x 0,8 03
83 757518 Terminal para cabo acelerador - manual 01
84 808451 Contra pino Ø 3/32" x 3/4" 02 TMT-28
85 644732 Motor Diesel Maxion 4000 T 01
11
TRANSMISSÃO E COMPLEMENTOS - I -
(MOTOR 130 CV)
12
00 074575 Transmissão e complementos 01 83 074658 Parafuso de trava 01
01 082271 Pedal do acelerador 06 84 908582 Arruela de pressão Ø 1/2" 02
02 520700 Arruela de pressão Ø 4 06 85 081984 Motor Diesel Maxion ST 4 PLUS 01
03 810606 Porca M-4 x 0,7 06 86 758763 Disco de embreagem GM 93.230.956 01
04 733667 Reforço do pedal 01 87 758771 Platô - GM 93.230.957 01
05 074922 Suporte da alavanca do pedal do acelerador 01 88 520130 Parafuso Ø 3/8" - 16 UNC x 1" 16
06 757013 Haste de pressão 06 89 023762 Rolamento de encosto GM 90.00.18 01
07 074963 Arruela lisa nº 115 x 240 x 15 02 90 023739 Pivô do garfo GM 94.600.215 01
08 756809 Parafuso M-4 x 20 x 0,7 06 91 023721 Garfo do desligador GM 73.636.94 01
09 756973 Pedal 01 92 023754 Vedador de pó do garfo GM 94.601.017 01
10 757005 Arruela trava 02 93 758789 Suporte do cilindro auxiliar 01

11 756999 Pino do mancal do acelerador 01 94 758813 Adaptador GM 93.258.972 01
12 907949 Anel de retenção para eixo Ø 8 01 95 327346 Porca Dodi-loc Ø 5/16" - 18 UNC 02
13 073775 Cabo - acelerador manual 01 96 758821 Conector 02
14 756767 Mola trava 01 97 996629 Anel elástico 01
15 626598 Anel de retenção para eixo Ø 11 01 98 980342 Calço da mola do cilindro 01
16 074880 Pino do cabo do pedal do acelerador 01 99 980292 Grampo do impulsor da embreagem 01
17 074831 Alavanca do pedal do acelerador 01 100 980300 Fixador da mola 02
18 999953 Cabo acelerador - pedal 01 101 937318 Porca sextavada M-14 x 1,50 01
19 501478 Arruela lisa nº 83 x 170 x 15 01 102 057869 Mola de tração 02
20 910117 Arruela de pressão Ø 1/4" 04 103 980409 Impulsor da embreagem 01

21 007229 Parafuso Ø 1/4" - 20 UNC x 3/4" 02 104 458273 Sensor de temperatura 01
22 076653 Tubo de escape 01 105 860965 Batente de borracha 01
23 757153 Abraçadeira "U" 01 106 981662 Base de fixação 01
24 074443 Mufla do escapamento 01 107 981670 Placa de apoio 01
25 074534 Placa de amianto 04 108 981688 Braço de acionamento da embreagem 01
26 916700 Parafuso Ø 1/4" - 20 UNC x 1" 02 109 541623 Parafuso M-10 x 25 x 1,5 02
27 908640 Arruela de pressão Ø 5/16" 04 110 209395 Arruela de pressão 10 02
28 912758 Porca Ø 5/16" - 18 UNC 06 111 209205 Porca M-10 x 1.5 02
29 074526 Placa da mufla 01 112 244368 Parafuso Allen M-8 x 25 x 1,25 01
30 074518 Parafuso de fixação da mufla 04 113 519736 Arruela de pressão 8 01

31 908566 Arruela de pressão Ø 3/8" 06 114 810770 Porca sextavada M-8 x 1,25 01
32 759332 Olhal com espigão - 10 mm 01 115 981589 Rebite Ø 3/8" x 1.1/4" com furo 01
33 759357 Parafuso oco - 10 mm 01 116 981571 Espaçador 01
34 759365 Arruela de vedação 02 117 981555 Bucha guia 02
35 759308 Olhal com espigão - 13 mm 03 118 076471 Arruela de feltro Ø 19,50 x Ø 11 02
36 759381 Parafuso oco Ø 1/2" 03 119 076489 Arruela de feltro Ø 26,00 x Ø 16 02
37 759266 Mang. de combustível - bomba / tanque 01 120 076497 Arruela de feltro Ø 16,00 x Ø 6 02
38 759258 Tubo de combust. - filtro sediment./ motor 01 121 214353 Arruela lisa nº 130 x 300 x 19 01
39 759373 Filtro combustível ( elemento ) 01 122 912667 Paraf. sext. Ø 5/16" - 18UNC x 7/8" 01
40 099473 Ventilador 6 pás Maxion- Ref. 70991937 01 123 881276 Arruela lisa nº 87 x 200 x 12 01
41 757542 Orelha de fixação da mola 01 124 872333 Alternador 55A 01
42 089888 Mola da alavanca da bomba injetora 02 124A 140582 Alternador 75A 01
43 013185 Parafuso Ø 5/16" - 18 UNC x 32 04 125 074666 Suporte superior do acelerador 01
44 759316 Filtro de óleo do carter do motor 01 126 061861 Parafuso do esticador da correia 01
45 623884 Arruela lisa nº 105 x 210 x 20 06 127 061887 Porca com flange 01
46 913665 Parafuso Ø 3/8" - 16 UNC x 1.1/4" 04 128 074799 Correia Trapezoidal A - 63 01
47 912998 Arruela de pressão Ø 7/16" 02 129 910240 Contra pino Ø 1/8" x 1" 02
48 023838 Parafuso Ø 7/16" - 14 UNC x 1" 02 130 061879 Parafuso do suporte do alternador 01
49 749366 Coxim do motor - GM 93.216.447 02 131 074617 Suporte do alternador 01
50 566877 Engrenagem helicoidal 27 dentes 01 132 416735 Arruela lisa nº 100 x 260 x 30 02
51 009407 Base suplementar para bomba 01 133 061895 Porca sextavada Ø 3/8" 03
52 102822 Bomba direção / comando 01 134 758888 Reservatório GM 93.209.703 01
53 855908 Parafuso allen Ø 5/16" UNF x 7/8" 04 135 912741 Porca Ø 1/4" -20 UNC 02
54 093344 Porca Parlock M6 x 1,0 01 136 208843 Mangueira flexível x 760 02
55 910125 Porca sext. Ø 1/4" UNF 02 137 081968 Condutor 01
56 553263 Reservatório de combustivel 140 L 01 138 758854 Cilindro mestre 01
57 520197 Bujão do tanque 01 139 938159 Abraçadeira D 9-13 02
58 057653 Tampa com chave - rosca interna 01 140 758870 Mang. do reservatório p/ cilindro mestre 01
59 904482 Niple M-16 x 1,5 ( duplo ) 01 141 916973 Contra pino Ø 3/32" x 1" 02
60 904508 Pescador do tanque de combustivel 01 142 981480 Almofada do pedal 01

61 850958 Medidor de combustivel ( bóia ) 01 143 980896 Pedal da embreagem 01
62 759068 Mangueira suspiro do tanque 01 144 088013 Haste de regulagem 01
63 761007 Conexão de retorno 01 145 030817 Porca sextavada M-8 x 1" 01
64 904490 Porca M-16 x 1,5 02 146 996744 Terminal 01
65 759043 Conexão de saída 01 147 088021 Haste fixa 01
66 759241 Mang. do tanque / filtro sedimentador 01 148 089896 Alavanca da bomba injetora 01
67 759282 Filtro sedimentador completo 01 149 074641 Parafuso de regulagem 01
68 759290 Filtro sedimentador (elemento) 01 150 095596 Paraf. cab.cil.sext. interno M6 x 10 x 1,00 02
69 917492 Paraf. sext. 3/8" - 16 UNC x 2" 02 151 810689 Porca sextavada M6 x 1,00 02
70 758797 Cilindro auxiliar 01 152 140772 Bomba d´agua

71 092924 Suporte dos cabos 02 Ref. Perkins Maxion 4236254 01
72 810713 Parafuso M8 x 1,25 x 20 04 152A 140780 Corpo traseiro
73 093336 Junta de vedação 01 Ref. Perkins Maxion 3771A023 01
74 074971 Suporte do conduite do cabo do acelerador 01 152B 140798 Junta de vedação (amianto)
75 980391 Parafuso de regulagem da embreagem 01 Ref. Perkins Maxion 36853514 01
76 076505 Encosto do suporte 01
77 759399 Arruela de vedação 06 OBS:- Peças com denominação GM +
78 075028 Suporte da cuba do fluído 01 número e VW + número são comuns da linha
79 626234 Porca sextavada M12 x 1,75 01 de utilitários da General Motors e Volks.
80 209163 Arruela de pressão Ø 12 01
81 912774 Porca Ø 3/8" - 16 UNC 02 TMT-29
82 912790 Porca 1/2" UNC 02
13
TRANSMISSÃO E COMPLEMENTOS - II -
(MOTOR 105 CV)
14
01 644740 Transmissão mecânica 60 663153 Parafuso 5/16" - 18 UNC x 3/4" 06
GM. 93.228.127 01 61 842732 Terminal com flange 01
02 644757 Torre de controle 01 62 858365 Abraçadeira p/ cruzeta 02
03 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 04 63 860437 Parafuso Allen 5/16" UNF x 1.1/4" 04
04 908582 Arruela de pressão 1/2" 29 64 629931 Cruzeta do cardã (reposição)
05 749358 Coxim do câmbio GM. 93.203.602 01 GM. 7.364.605 02
06 520130 Parafuso 3/8" - 16 UNC x 1" 06 65 023655 Grampo "U" 04

07 623884 Arruela lisa nº 105 x 210 x 20 05 66 860429 Diferencial completo 12/43 dentes
08 908566 Arruela de pressão 3/8" 07 (para pneu 12,4 - 24) 01
09 912774 Porca 3/8" - 16 UNC 04 66A 050336 Diferencial completo 9/41 dentes
10 757567 Suporte da torre 01 (para pneu 12,4 - 36) 01
67 637462 Semi-eixo 291 (reposição) 02
11 829374 Parafuso sext. M-8 x 20 x 1,25 04 68 758235 Trava do semi-eixo (reposição)
12 519736 Arruela de pressão M-8 04 GM. 93.248.950 02
13 645044 Tirante 01
14 209395 Arruela de pressão 10 03 69 023523 Rolamento ponta do eixo (reposição)
15 209205 Porca M-10 x 1,5 02 INA 045698 RNU A 02
70 758243 Retentor ponta do semi-eixo
16 757526 Terminal 22 01 (reposição) GM. 93.220.057 02
17 110536 Parafuso 1/4" - 20 UNC x 1.1/2" 01 71 858381 Retentor do pinhão (reposição)
18 937318 Porca M14 x 1,5 GM. 94.654.310 01
19 910117 Arruela de pressão 1/4" 01 72 006817 Parafuso 1/2" - 20 UNF x 1.1/2" 20
20 912741 Porca 1/4" - 20 UNC 01 73 907642 Porca 1/2" - 20 UNF 20
21 749226 Conjunto tubo 01 74 754762 Flange entalhada 04

22 757609 Suporte da alavanca do câmbio 01 75 644773 Cardã - diferencial / perna 02
23 644864 Conjunto alavanca de mudanças 75A 140269 Cruzeta do cardã final (reposição)
de marcha 01 Ref. Albarus nº 5-275X 04
24 757633 Extensão da alavanca 01 76 354639 Eixo 340 02
25 757641 Manopla da alavanca GM.94.635.501 01 77 354647 Eixo 480 02
26 955286 Guarda pó da alavanca do câmbio 78 859009 Bico do respiro 01

FORD BE 2M7277/C 01 79 859017 Presilha p/ mangueira 01
27 757658 Anel do guarda-pó 01 80 426213 Mangueira 1/4" x 400 01
28 323998 Parafuso 4.2 x 16 06 81 980508 Descanso 01
29 757682 Suporte 1 - freio estacionamento 01 82 881292 Arruela lisa nº 135 x 320 x 30 02
30 757690 Calço 03
83 108787 Porca 1/2" - 13 UNC DODILOC 02
31 747923 Parafuso 1/2" - 13 UNC x 1.3/4" 03 84 860783 Paraf. sext. Ø 5/8" - 16 UNC x 2.3/4" 02
32 818112 Arruela lisa nº 130 x 240 x 25 03 981779 Óleo lubrificante (diferencial)
33 757708 Suporte 2 - freio de estacionamento 01
34 520205 Parafuso 1/2" - 13 UNC x 1.1/4" 02
35 912790 Porca 1/2" - 13 UNC 02 OBS:- Peças com denominação
GM + número e FORD + número são
36 644807 Freio de estacionamento 01 comuns da linha de utilitários da
37 757716 Braço do freio 01 General Motors e FORD.
38 783308 Kit - pastilhas (reposição) 01
39 757724 Suporte para cabo de freio traseiro 01
40 658732 Cabo freio estacionamento 01
41 555672 Anel de retenção para eixo 8 02

42 225458 Mola de compressão 01
43 780635 Guia da mola 01
44 757732 Suporte p/ cabo do freio estacionam. 01
45 915199 Parafuso 5/16" - 18 UNC x 5/8" 05

47 912758 Porca 5/16" - 18 UNC 02
48 460170 Alavanca do freio de mão 01
49 836759 Base do interruptor - freio de mão 01
50 347542 Parafuso com fenda 01
51 757740 Conector liga/desliga 02

52 501478 Arruela lisa nº 83 x 170 x 15 06
53 757757 Terminal esticador 01
54 810689 Porca M-6 x 1,0 01
55 757765 Pino do cabo 02
56 808451 Contrapino 3/32" x 3/4" 02

58 644765 Cardã - câmbio / diferencial 01
59 757997 Disco de freio estacionamento 01 TMT-30
15
TRANSMISSÃO E COMPLEMENTOS - II -
(MOTOR 130 CV)
16
01 644740 Transmissão mecânica 60 663153 Parafuso 5/16" - 18 UNC x 3/4" 06

GM. 93.228.127 01 61 842732 Terminal com flange 01
02 644757 Torre de controle 01 62 858365 Abraçadeira p/ cruzeta 02
03 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 04 63 860437 Parafuso Allen 5/16" UNF x 1.1/4" 04
04 908582 Arruela de pressão 1/2" 29 64 629931 Cruzeta do cardã (reposição)
05 749358 Coxim do câmbio GM. 93.203.602 01 GM. 7.364.605 02
06 520130 Parafuso 3/8" - 16 UNC x 1" 06 65 023655 Grampo "U" 04

07 623884 Arruela lisa nº 105 x 210 x 20 05 66 860429 Diferencial completo 12/43 dentes
08 908566 Arruela de pressão 3/8" 07 (para pneu 12,4 - 24) 01
09 912774 Porca 3/8" - 16 UNC 04 66A 050336 Diferencial completo 9/41 dentes
10 067629 Mancal deslizante 01 (para pneu 12,4 - 36) 01
11 829374 Parafuso sext. M-8 x 20 x 1,25 04 67 637462 Semi-eixo 291 (reposição) 02

12 519736 Arruela de pressão M-8 04 68 758235 Trava do semi-eixo (reposição)
13 067850 Varão 01 GM. 93.248.950 02
14 067843 Biela do trambulador 01
15 095604 Anel de retenção para eixo Ø 37 02 69 023523 Rolamento ponta do eixo (reposição)
INA 045698 RNU A 02
16 757526 Terminal 22 01 70 758243 Retentor ponta do semi-eixo
17 110536 Parafuso 1/4" - 20 UNC x 1.1/2" 01 (reposição) GM. 93.220.057 02
18 937318 Porca M14 x 1,5 71 858381 Retentor do pinhão (reposição)
19 910117 Arruela de pressão 1/4" 01 GM. 94.654.310 01
20 912741 Porca 1/4" - 20 UNC 01 72 006817 Parafuso 1/2" - 20 UNF x 1.1/2" 20
73 907642 Porca 1/2" - 20 UNF 20
21 067751 Pino da articulação 01
22 757609 Suporte da alavanca do câmbio 01 74 754762 Flange entalhada 04
23 644864 Conjunto alavanca de mudanças 75 644773 Cardã - diferencial / perna 02
de marcha 01 75A 140269 Cruzeta do cardã final (reposição)
24 757633 Extensão da alavanca 01 Ref. Albarus nº 5-275X 04
25 757641 Manopla da alavanca GM.94.635.501 01 76 354639 Eixo 340 02
77 354647 Eixo 480 02
26 955286 Guarda pó da alavanca do câmbio
FORD BE 2M7277/C 01 78 859009 Bico do respiro 01
27 966713 Anel do guarda-pó 01 79 859017 Presilha p/ mangueira 01
28 323998 Parafuso 4.2 x 16 06 80 426213 Mangueira 1/4" x 400 01
29 757682 Suporte 1 - freio estacionamento 01 81 980508 Descanso 01
30 757690 Calço 03 82 881292 Arruela lisa nº 135 x 320 x 30 02
31 747923 Parafuso 1/2" - 13 UNC x 1.3/4" 03 83 108787 Porca 1/2" - 13 UNC DODILOC 02
32 818112 Arruela lisa nº 130 x 240 x 25 03 84 095570 suporte 01
33 757708 Suporte 2 - freio de estacionamento 01 85 092825 Protetor do pó 01
34 520205 Parafuso 1/2" - 13 UNC x 1.1/4" 02 86 916965 Paraf. 3/8" - 16 UNC x 3" 02
35 912790 Porca 1/2" - 13 UNC 02 87 808451 Contra pino 2,38 x 19 01
36 644807 Freio de estacionamento 01 981779 Óleo lubrificante (diferencial)

37 757716 Braço do freio 01
38 783308 Kit - pastilhas (reposição) 01
39 757724 Suporte para cabo de freio traseiro 01
40 658732 Cabo freio estacionamento 01 OBS:- Peças com denominação
GM + número e FORD + número são
41 555672 Anel de retenção para eixo 8 02 comuns da linha de utilitários da
42 225458 Mola de compressão 01 General Motors e FORD.
44 757732 Suporte p/ cabo do freio estacionam. 01
45 915199 Parafuso 5/16" - 18 UNC x 5/8" 05

47 912758 Porca 5/16" - 18 UNC 02
48 460170 Alavanca do freio de mão 01
49 836759 Base do interruptor - freio de mão 01
50 347542 Parafuso com fenda 01
51 757740 Conector liga/desliga 02

53 757757 Terminal esticador 01
54 810689 Porca M-6 x 1,0 01
55 757765 Pino do cabo 02
56 808451 Contrapino 3/32" x 3/4" 02

58 644765 Cardã - câmbio / diferencial 01
59 757997 Disco de freio estacionamento 01 TMT-31
17
RADIADOR E COMPLEMENTOS -
(MOTOR 105 CV)
TMT-32

01 910448 Paraf. sext. Ø 1/4" - 28 UNF x 1/2" 20 27 842526 Capô 01
02 910117 Arruela de pressão Ø 1/4" 23 28 101576 Tampa 01
03 024331 Indicador de restrição de ar 01 29 077073 Filtro do ar 01
04 020685 Bico de conexão 3/8" UNF 02 30 083782 Suporte do filtro de ar 01
05 757260 Junta de vedação 02 31 881276 Arruela lisa nº 87 x 200 x 12 04
06 915645 Mangueira Ø 5/16" x 950 01 32 520064 Paraf. sext. M-8 x 16 x 125 04

07 358267 Arruela lisa nº 64 x 185 x 16 29 33 089789 Mangueira do filtro do ar 01
08 842492 Grade protetora do radiador 01 34 820845 Abraçadeira D 76-95 02
08A 076919 Grade protetora do radiador 01 35 756783 Duto do ar 01
09 222877 Coxim de borracha 01 36 448019 Paraf. sext. Ø M-6 x 12 x 1,00 02
10 842542 Base do coxim 01 37 089771 Suporte do filtro do ar 01

11 842583 Suporte do radiador 01 38 966739 Coifa do radiador 01
12 858530 Tampa do radiador 01 39 209114 Paraf. sext. Ø 1/4" - 28 UNF x 3/4" 03
13 843946 Radiador 01 40 810705 Paraf. sext. M8 x 30 x 1,25 02
14 913665 Paraf. sext. Ø 3/8" - 16 UNC x 1.1/4" 02 41 749895 Arruela lisa nº 190 x 260 x 15 02
15 624130 Arruela lisa nº 100 x 180 x 12 10 42 519736 Arruela de pressão Ø 8 02

16 908566 Arruela de pressão Ø 3/8" 10 43 810770 Porca sextavada M8 x 1,25 02
17 912774 Porca sext. Ø 3/8" - 16 UNC 10 44 644989 Tampa do filtro de ar 01
18 829507 Parafuso M-6 x 16 x 1,00 10
NOTA: Graade protetor do radiador
20 856690 Mangueira - bomba ao radiador 01 item 08A (RG: 076919) a partir da
21 856682 Mangueira - motor ao radiador 01 máquina nº 481 com motor 105 CV.
22 209213 Abraçadeira D 38-51 04
23 831123 Abraçadeira D 57-76 02 OBS.: Para reposição dos elementos
24 912709 Paraf. sext. Ø 3/8" - 16 UNC x 1" 08 principal e de segurança do filtro de
ar, ver manual de manutenção da
25 756791 Mangueira para turbina 01 máquina
26 756635 Protetor do motor 01
18
RADIADOR E COMPLEMENTOS -
(MOTOR 130 CV)
TMT-33
01 910448 Paraf. sext. Ø 1/4" - 28 UNF x 1/2" 16 26 756635 Protetor do motor 01

02 910117 Arruela de pressão Ø 1/4" 19 27 076448 Capô 01
03 024331 Indicador de restrição de ar 01 28 101576 Tampa 01
04 020685 Bico de conexão 3/8" UNF 02 29 077073 Filtro do ar 01
05 757260 Junta de vedação 02 30 083782 Suporte do filtro de ar 01
06 915645 Mangueira Ø 5/16" x 950 01 31 881276 Arruela lisa nº 87 x 200 x 12 04

07 358267 Arruela lisa nº 64 x 185 x 16 29 32 520064 Paraf. sext. M-8 x 16 x 125 04
08 076919 Grade protetora do radiador 01 33 076372 Mangueira do filtro do ar 01
09 222877 Coxim de borracha 01 34 820845 Abraçadeira D 76-95 02
10 842542 Base do coxim 01 35 076620 Duto do ar 01
11 842583 Suporte do radiador 01 36 448019 Paraf. sext. Ø M-6 x 12 x 1,00 02

12 858530 Tampa do radiador 01 37 076364 Suporte do filtro do ar 01
13 843946 Radiador 01 38 078600 Coifa do radiador 01
14 913665 Paraf. sext. Ø 3/8" - 16 UNC x 1.1/4" 02 39 209114 Paraf. sext. Ø 1/4" - 28 UNF x 3/4" 03
15 624130 Arruela lisa nº 100 x 180 x 12 10 40 810705 Paraf. sext. M8 x 30 x 1,25 02
16 908566 Arruela de pressão Ø 3/8" 10 41 749895 Arruela lisa nº 190 x 260 x 15 02

17 912774 Porca sext. Ø 3/8" - 16 UNC 10 42 519736 Arruela de pressão Ø 8 02
18 829507 Parafuso M-6 x 16 x 1,00 10 43 810770 Porca sextavada M8 x 1,25 02
19 521666 Arruela de pressão Ø 6 12 44 644989 Tampa do filtro de ar 01
20 856690 Mangueira - bomba ao radiador 01
OBS.: Para reposição dos elementos
21 856682 Mangueira - motor ao radiador 01
principal e de segurança do filtro de
22 209213 Abraçadeira D 38-51 04
ar, ver manual de manutenção da
23 831123 Abraçadeira D 57-76 02
máquina
24 912709 Paraf. sext. Ø 3/8" - 16 UNC x 1" 08
25 756791 Mangueira para turbina 01
19
LIMPA TRILHO (RODA BAIXA) -
C-42
00 966234 Limpa trilho e complementos 01 20A 759480 Protetor do mancal - esquerdo 01

0A 872291 Limpa trilho traseiro - direito 01 21 907667 Parafuso 5/16'' - 24 UNF x 7/8'' 04
0B 872309 Limpa trilha traseiro - esquerdo 01 22 908566 Arruela de pressão 3/8'' 14
0C 872317 Limpa trilho dianteiro - direito 01 23 908640 Arruela de pressão 5/16'' 04
0D 872325 Limpa trilho dianteiro - esquerdo 01 24 912774 Porca sext.3/8'' UNC 04
01 872275 Suporte limpa trilho traseiro - direito 01 25 912758 Porca sext. 5/16'' UNC 04
02 110536 Parafuso 1/4'' - 20 UNC x 1.1/2'' 02 26 860510 Suporte dianteiro - esquerdo 01
03 314799 Arruela lisa 5,20 x 16 x 1,24 44 27 966242 Protetor traseiro - direito 01
04 442202 Rebite pop 4,8 x 17,2 - inox 44 28 519736 Arruela de pressão 8 04
05 520205 Parafuso 1/2'' - 13 UNC x 1.1/4'' 08 29 873034 Base do protetor direito 01
06 860478 Corpo do limpa trilho - traseiro 02 30 945998 Parafuso cab. plástica M-8 x 30 x 1,25 04
07 908582 Arruela de pressão 1/2'' 08 31 966259 Protetor traseiro - esquerdo 01
08 910117 Arruela de pressão 1/4'' 08 32 966291 Corpo do protetor dianteiro - direito 01
09 912741 Porca sextavada 1/4'' - 20 UNC 08 33 955849 Protetor dianteiro - esquerdo 01
10 912790 Porca sextavada 1/2'' - 13 UNC 08 34 873042 Base do protetor - esquerdo 01
11 872283 Suporte limpa trilho traseiro - esq. 01 35 966309 Corpo do protetor dianteiro - esq. 01
12 860502 Suporte dianteiro - direito 01 36 872713 Tampa c/ eixo 02
13 955831 Protetor dianteiro - direito 01 37 966416 Parafuso ALLEN 1/4" - UNF x 3/4" 06
14 209304 Rolamento auto-compensador 02 38 531020 Junta de vedação 02
15 501478 Arruela lisa 83 x 170 x 15 04 39 007229 Parafuso 1/4'' - 20 UNC x 3/4'' 06
16 516625 Mancal de chapa repuxada 04 40 873083 Protetor para mancal 02

17 640557 Parafuso allen 3/8'' - UNC x 1 10 41 967612 Parafuso 3/8" - 16 UNC x 4" 04
18 664482 Arruela lisa 100 x 180 x 16 18
19 860460 Corpo do limpa trilho - dianteiro 02
20 759464 Protetor do mancal - direito 01
20
LIMPA TRILHO (RODA ALTA) -
C-57

00 074609 Limpa trilho e complementos 01 20A 759480 Protetor do mancal - esquerdo 01
0A 047159 Limpa trilho traseiro - direito 01 21 907667 Parafuso 5/16'' - 24 UNC x 1'' 12
0B 047167 Limpa trilha traseiro - esquerdo 01 22 908566 Arruela de pressão 3/8'' 12
0C 047175 Limpa trilho dianteiro - direito 01 23 908640 Arruela de pressão 5/16'' 24
0D 047183 Limpa trilho dianteiro - esquerdo 01 24 912774 Porca sext.3/8'' UNC 04
01 048538 Suporte limpa trilho traseiro - direito 01 25 912758 Porca sext. 5/16'' UNC
02 049536 Corpo do limpa trilho traseiro direito 01 2026 074815 Suporte dianteiro - esquerdo 01
03 314799 Arruela lisa 5,20 x 16 x 1,24 44 27 048561 Corpo do limpa trilho diant. esquerdo 01
04 442202 Rebite pop 4,8 x 17,2 - inox 44 28 519736 Arruela de pressão 8 04
05 520205 Parafuso 1/2'' - 13 UNC x 1.1/4'' 04 29 873034 Base do protetor direito 01
06 048579 Corpo do limpa trilho tras. esquerdo 01 30 945998 Parafuso cab. plástica M-8 x 30 x 1,25 04
07 908582 Arruela de pressão 1/2'' 04 31 006684 Paraf. Ø 5/16 x 1.3/4" 08
08 910117 Arruela de pressão 1/4'' 12 32 966291 Corpo do protetor dianteiro - direito 01
09 912741 Porca sextavada 1/4'' - 20 UNC 06 33 955849 Protetor dianteiro - esquerdo 01
10 912790 Porca sextavada 1/2'' - 13 UNC 04 34 873042 Base do protetor - esquerdo 01
11 048546 Suporte limpa trilho traseiro - esq. 01 35 966309 Corpo do protetor dianteiro - esq. 01
12 074807 Suporte dianteiro - direito 01 36 872713 Tampa c/ eixo 02
13 955831 Protetor dianteiro - direito 01 37 966416 Parafuso ALLEN 1/4" - UNF x 3/4" 06
14 209304 Rolamento auto-compensador 04 38 077438 Placa de ligação 02
15 501478 Arruela lisa 83 x 170 x 15 04 39 007229 Parafuso 1/4'' - 20 UNC x 3/4'' 12
16 516625 Mancal de chapa repuxada 08 40 873083 Protetor para mancal 04

17 640557 Parafuso allen 3/8'' - UNC x 1 08 41 967612 Parafuso 3/8" - 16 UNC x 4" 04
18 664482 Arruela lisa 100 x 180 x 16 08 42 881276 Arruela lisa nº 87 x 200 x 12 08
19 049528 Corpo do limpa trilho - diant. direito 01
20 759464 Protetor do mancal - direito 01
21
QUADRO MÓVEL E COMPLEMENTOS -
22
00 646422 Quadro móvel e complementos 01 62 860619 Jogo de reparo 02
01 454595 Quadro móvel 01 63 860601 Jogo de reparo 02
02 646505 Braço do levante superior 01 64 052027 Ponteira interna 02
03 646554 Braço do levante inferior 02
04 647818 Suporte da barra direita 01
05 647933 Suporte da barra esquerda 01

06 648451 Braço estabilizador direito 01
07 648469 Braço estabilizador esquerdo 01
08 967000 Mola de tração - 74,5 x 326 02
09 770628 Amortecedor 06
10 627984 Eixo 44,5 x 9,53 04

11 808451 Contrapino 3/32" x 3/4" 04
12 752295 Pino da articulação - braço estabiliz. 02
13 836502 Parafuso 5/16" - 18 UNC x 1" 26
15 912758 Porca 5/16" - 18 UNC 26

16 916148 Arruela lisa nº 132 x 404 x 47,5 02
17 907642 Porca 1/2" - 20 UNF 04
18 910463 Bico p/ engrax. 1/4" - 28 UNF - reto 14
19 814780 Coxim de borracha 85 x 65 02
20 209171 Parafuso M 12 x 20 x 1,75 02

22 648840 Barra central 01
23 648824 Suporte da barra central - direita 01
24 648832 Suporte da barra central - esquerda 01
25 652578 Parafuso 3/8" - 16 UNC x 1" 04

27 912774 Porca 3/8" - 16 UNC 16
28 648865 Abraçadeira da barra central 02
29 645051 Cilindro hidráulico (fech. das barras) 02
30 073791 Terminal rotular 02

31 091421 Contra porca da rótula 02
32 752329 Pino do cilindro - braço estabilizador 02
33 752337 Pino do teminal do cilindro 02
34 752352 Pino 155 - com lubrificação 10
35 752360 Pino 135 - com lubrificação 04

36 749101 Cilindro hidrául. (levante do quadro) 02
37 752378 Pino do cilindro 04
38 649202 Cabeça da articulação 02
39 091447 Jogo de reparo 02
40 966622 Pino 155 com orelha 02

41 349076 Mola de tração - 46 x 336 04
42 966648 Parafuso esticador da mola 04
43 649376 Bucha guia 02
44 649384 Pino da bucha com furo 02
45 966606 Bucha 20,5 04

46 649814 Cilindro hidráulico angular 02
47 752790 Pino do cilindro 04
48 649236 Bucha espaçadora - cabeça articul. 08
49 649251 Pino do amortecedor-cabeça articul. 02
50 649897 Bucha espaçadora - barra 08

51 649889 Pino do amortecedor - barra 02
53 846733 Cabo de segurança 02
54 754911 Pino de articulação 02
55 330407 Pino trava universal 5/16'' 02

56 967257 Pino trava do quadro 02
57 073403 Bucha guia 25 02
' 58 966614 Bucha 44 02
59 966671 Suporte da mola 04
60 663153 Parafuso 5/16" -18 UNC x 3/4" 10 MT-33

61 966663 Paraf. da mola c/rosca 1/2'' - 13 UNC 04
23
CIRCUITO HIDRÁULICO - I -
24
00 741744 Circuito hidráulico 01 81 827493 Parafuso M6 x 2x 1,00 03
01 742742 Reservatório para 152 litros 01 82 409169 Conexão T p/ mangueira 3/8'' 01
02 741041 Tubo de retorno 01 83 871996 mangueira MBP-06 x 3/8'' x 100 01
03 740985 Tubo de saída 01 84 967547 Bico de conexão curvo c/ adaptação 01
04 904623 Niple 2" BSPF x 2" NPSM 01 85 967521 Porca cega 9/16 UNF 01
05 216366 Cotovelo 2" BSP x 90º 01 86 844795 Biela 01
06 903625 Filtro de sucção - vazão 160 l/min 01 86A 845321 Bucha traseira 02
07 211979 Filtro de ar e enchimento 50 x 79 01 87 330530 Parafuso 1/2'' - 20 UNF x 2.1/2'' 02
08 520775 Bujão de drenagem 1/4" BSP 01 88 436626 Anel de vedação OR2 - 222 02
09 324228 Anel de vedação "O-RING" - OR1-252 02 89 948323 Junta de vedação 20,6 x 16,9 x 1,5 02
10 908624 Parafuso 3/8" - 24 UNF x 1" 12 90 091074 Conexão - Terminal curvo TCPS 22 x 12 01
11 903583 Arruela lisa p/ vedação 19 x 10 x 1,25 12 91 091090 Mangueira 3/4" x 2000 01
12 762278 Suporte do reservatório 02 92 108233 Conexão - joelho flange 22 x 40 01
13 966481 Mangueira MAPAT-12 - 3/4'' X 445 01 93 105478 Conexão - joelho flange 15 x 35 01
14 520130 Parafuso 3/8" - 16 UNC x 1" 02 94 861005 Joelho - 90º - 15 x c/ JIC 3/4" UNF 01
15 518753 Parafuso 3/8" - 16 UNC x 1.1/4" 04 95 741470 Mangueira 1/2"x 2200 01
16 416735 Arruela lisa nº 100 x 260 x 30 06 96 644880 Direção hidrostática 01
17 908566 Arruela de pressão 3/8" 08 97 644898 Válvula prioritária 01
18 912774 Porca 3/8" - 16 UNC 08 98 644872 Coluna de direção 01
19 836502 Parafuso 5/16" - 18 UNC x 1" 07 99 625079 Volante para direção com calota 01
20 501478 Arruela lisa nº 83 x 170 x 15 08 100 829408 Parafuso M10 x 25 x 1,50 04

21 908640 Arruela de pressão 5/16" 04 101 209395 Arruela de pressão 10 04
22 912758 Porca 5/16" - 18 UNC 04 102 741181 Conexão "EF" - válvula direção 01
23 742965 Cinta do reservatório 02 103 836270 Conexão "P" - válvula direção 01
24 563551 Calço da cinta 02 104 516757 Junta de vedação 25,9 x 21,2 x 1,5 02
25 518761 Porca 3/8" - 16 UNC 04 105 741132 Adaptador 9/16" UNF x 3/8" BSP 05
26 741058 Cotovelo c/ ramal lateral 01 106 744573 Mangueira 3/8" x 750 02
27 339861 Conexão - união macho 38 x 2" BSP 01 107 743641 Adaptador 9/16" UNF 03
28 741694 Mang. MPS-24 - 1.1/2" x 1180 01 108 331272 Anel de vedação OR2-906 03
29 324327 Abraçadeira D 48-54 06 109 741835 Tubo "A" - entrada comando hidráulico 01
30 741975 Terminal 01 110 741850 Tubo "B" - entrada comando hidráulico 01

31 207696 Flange bipartida 01 111 836106 Mangueira 3/8" x 470 02
32 429639 Mang. MBP-10 - 5/8" x 450 m 112 836288 Mangueira 3/8" x 710 m
33 423814 Abraçadeira D 22-32 02 113 531814 Conexão "TE" igual 25 01
34 341602 Conector 1.1/16" UNC c/ bico 5/8" 01 114 741322 Ramal de retorno do óleo hidráulico 01
35 208140 Anel de vedação OR2-912 05 115 848952 Cotovelo 1.1/4" - 45º 01
36 220046 Conexão macho 7/8" UNC x 9/16" UNF 01 116 516153 Bico p/ mang. 1.1/2" c/ rsc.1.1/4" 02
37 220137 Anel de vedação OR3-910 01 117 744706 Mangueira 1.1/2" x 1040 01
38 741413 Mangueira 3/8" x 1400 01 118 324467 Filtro de retorno 01
39 741223 Freio hidráulico 01 119 427187 Elemento filtrante 01
40 207712 Flange bipartida 01 120 030296 Bico p/ mang. 1.1/2" x 1.1/2" NPT 02
41 741710 Mangueira 1" x 600 01 121 744714 Mangueira 1,1/2" x 480 01
42 631200 Comando hidráulico p/ 100 l/min. 01 122 912691 Parafuso 3/8" - 16 UNC x 3/4" 02
43 783316 Suporte do comando hidráulico 01 123 967109 Acoplamento 01
44 910497 Parafuso 3/8" - 16 UNC x 1.1/2" 03 124 967117 Braço de reação 01
45 741876 Tubo "A" - retorno comando hidráulico 01 125 741272 Conexão retorno válvula freio 01
46 742197 Conector para mangueira 3/8" 01 126 743732 Junta de vedação 03
47 207241 Conexão -união macho 25 x 1.1/16" UNF 04 127 741231 Conexão de entrada válvula freio 02
48 742411 Conexão - união dupla igual 12 02 128 054601 Mangueira 3/8" x 2800 01
49 836668 Terminal curvo p/ baixa pressão 01 129 741520 Mangueira 1/2" x 820 01
50 741421 Mangueira 1" x 650 01 130 744458 Tubo de retorno c/ terminal p/ mangueira 01
51 911115 Abraçadeira D 32-44 03 131 330217 Abraçadeira D 28-34 02
52 742767 Mangueira 1" x 900 01 132 967638 Suporte para semi abraçadeira 01
53 741827 Tubo de aço 2005 01 133 916700 Parafuso 1/4'' UNC x 1'' 02
54 845479 Motor hidráulico p/ bomba pulverização 01 134 910117 Arruela de pressão 1/4'' 02
55 966465 Suporte do motor 01 135 912741 Porca 1/4'' - 20 UNC 02
56 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 02 136 731117 Abraçadeira dupla 25 03
57 908582 Arruela de pressão 1/2" 02 137 913020 Parafuso 5/16'' UNC x 1.1/4'' 01
58 912790 Porca 1/2" - 13 UNC 02 138 871996 Mangueira baixa pressão 3/8" x 770 m
59 850685 Conexão - união macho 25 x 1/2" BSP 02 139 905141 Presilha dos tubos 04
60 516799 Porca de aperto p/ tubo 25 04 140 846808 Válvula redutora de vazão 01

61 516781 Anel de penetração p/ tubo 25 04 141 846717 Conector 9/16" UNF 01
62 966473 Mangueira MA PAT-12 - 3/4'' x 555 01 142 209841 Junta de vedação 16,9 x 13,3 x 1,5 02
63 757492 Válvula prioritária 01 143 846816 Adaptador 9/16" UNF x 1/4" BSP 01
64 842112 Conexão 1.1/6" UNF x 9/16" UNF 01 144 741504 Mangueira 3/8" x 490 02
65 741751 Tubo "B" - retorno comando hidráulico 01 145 846758 Suporte da válvula 01
66 741256 Tubo de lavagem do circuito hidráulico 03 146 644914 Motor hirdráulico - mexedor 01
67 741140 Tubo de aço 25 - retorno valv. prioritária 01 147 403808 Arruela lisa nº 194 x 320 x 15 05
68 615856 Bico de conexão 01 148 324178 Porca sext. 1/2'' x 20 UNF 04
69 208157 Anel de vedação OR3-908 01 149 850701 Bomba hidráulica dupla 01
70 871996 Mangueira 3/8" x 510 m 150 102822 Bomba hidráulica direção/comando 01

71 107664 Abraçadeira D 14-22 02 151 741496 Cruzeta de retorno 01
72 861039 Suporte 55 graus 01 152 768960 Semi abraçadeira "N 25" 01
73 912691 Parafuso 3/8" - 16 UNC x 3/4" 02 153 910745 Parafuso auto-atar. cab. sextavada 02
74 836296 Mangueira 3/8" x 700 04 154 436626 Anel de vedação OR2-222 02
75 741447 Mangueira 3/8" x 670 01 155 444951 Chaveta 5/16" x 25 01
76 574046 Placa do motor hidráulico 01
77 910497 Parafuso 3/8" - 16 UNC x 1.1/2" 01
CH-30
80 912774 Porca 3/8" - 16 UNC 02
25
CIRCUITO HIDRÁULICO - II -
26
01 749200 Comando hidráulico eletrificado 01 859074 Chicote de ligação 01
02 764522 Base do comando e caixa elétrica 01 934273 Parafuso M4 x 15 04
03 762765 Tampa da caixa elétrica 01 520700 Arruela de pressão 4" 04
04 910448 Parafuso 1/4" - 28 UNF x 1/2" 28 810606 Porca M4 04
05 910117 Arruela de pressão 1/4" 28 855775 Placa de circuito impresso 01
06 762542 Tampa protetora 02 030585 Parafuso M4 x 18 04

07 762443 Lateral 02 855874 Espaçador 04
08 850867 Placa protetora 02 762393 Ilhos de borracha 02
09 908566 Arruela de pressão 3/8" 08 762542 Tampa protetora 02
10 623884 Arruela lisa nº 105 x 210 x 20 03 762443 Lateral 02
11 912774 Porca 3/8" - 16 UNC 03 910448 Parafuso 1/4" - 28 UNF x 1/2" 28

12 416735 Arruela lisa 100 x 260 x 30 04 910117 Arruela de pressão 1/4" 28
13 520130 Parafuso 3/8" - 16 UNC x 1" 04 764522 Base do comando e caixa elétrica 01
14 741561 Mangueira 1/4" x 1960 02 520130 Parafuso 3/8" - 16 UNC x 1" 04
15 871996 Mangueira 3/8" x 1800 m 908566 Arruela de pressão 3/8" 07
16 107664 Abraçadeira D 14-22 04 416735 Arruela lisa 100 x 260 x 30 04

17 210351 Niple dosador 4,00 - 1/2" UNF (2x) x 37º 02 912774 Porca 3/8" - 16 UNC 04
18 426361 Anel de vedação OR2-905 06 501478 Arruela lisa 83 x 170 x 15 04
19 213017 Cotovelo 1/2" 20 UNF p/ mang. 3/8" 02 908640 Arruela de pressão 5/16" 04
20 907642 Porca 1/2" - 20 UNF 04 762765 Tampa da caixa elétrica 01
21 741538 Mangueira 1/4" x 420 02 850867 Placa protetora 02

22 871996 Mangueira 3/8" x 1000 m 910497 Parafuso 3/8" x 1.1/2" 03
23 871996 Mangueira 3/8" x 650 m 623884 Arruela lisa 105 x 210 x 20 03
24 228940 Niple dosador 4,00 - 1/2" UNF x 3/8" NPT 02
25 781526 Conexão "TE" p/ mangueira 3/8" 02
26 741579 Mangueira 1/4" x 1750 04

27 781641 Niple dosad. 1,00 - 1/2" UNF x 3/8" NPT 04
27A 917344 Anel de vedação OR1-008 04
28 836080 Mangueira 1/4" x 1800 02
29 836098 Mangueira 1/4" x 1150 02
30 834887 Tubo 12 x 2860 04

31 834747 Calço da abraçadeira 02
32 730325 Parafuso 5/16" - 18UNC x 3.1/2" 02
33 911412 Parafuso 5/16" - 18 UNC x 2" 02
34 618413 Semi-abraçadeira p/ tubo 12 (2x) 12
35 618405 Orelha da abraçadeira - 25 x 57 06

36 741645 Mangueira 1/4" x 600 02
37 741587 Mangueira 1/4" x 950 02
38 835397 Mangueira 1/4" x 2430 02
39 757666 Acumulador hidráulico 02
40 781690 Conexão 3/4" UNF x M 18 02

41 947945 Junta de vedação 02
42 103564 Porca 3/4" - 16 UNF 02
43 783282 Conexão "TE" - 1/2" UNF 02
45 908632 Parafuso 5/16"- 24 UNF x 3/4" 04

46 912758 Porca 5/16" - 18 UNC 08
47 220046 Conex. macho 7/8" UNF x 9/16" UNF 02
48 910497 Parafuso 3/8" x 1.1/2" 03
49 805259 Grampo "U" 5/16" x 70 02
50 741421 Mangueira (1") x 650 02

51 837096 Niple dosador 1,00 - 1/2" UNF x 7/8" UNF 08
52 781658 Conexão 7/8" UNF x 1/2" UNF 02
53 022087 Conex. união macho 12 x 7/8" UNF 01
54 783068 Conector duplo - 1/2" UNF 01
55 220137 Anel de vedação 7/8" - OR3 - 910 13

57 860932 Comando hidráulico eletrificado
completo com ítens:
749200 Comando hidráulico eletrificado 01
859058 Solenóide 14 CH-31

859066 Bobina do solenóide 14
27
FREIO HIDRÁULICO -
CH-32
01 741223 Freio hidráulico 01 26 744516 Condutor - central dianteiro 01

02 501478 Arruela lisa nº 83 x 170 x 15 03 27 744557 Condutor - intermediário diant. dir. 01
03 733253 Arruela lisa nº 82 x 254 x 15 03 28 741785 Condutor - intermediário diant. esq. 01
04 908640 Arruela de pressão 5/16" 03 29 910448 Parafuso 1/4" - 28 UNF x 1/2" 04
05 912758 Porca 5/16" - 18 UNC 03 30 744540 Flexível c/ terminal para pinça 02
06 741231 Conexão de entrada - válv. do freio 02 31 079525 Parafuso da pinça 02

07 947945 Junta de vedação 21,9 x 18,2 x 1,5 02 32 759365 Arruela de alumínio 04
08 741272 Conexão - retorno válvula freio 01 33 744607 Condutor - intermediário traseiro 01
09 743799 Conexão - redutor M 16 x M 12 02 34 208850 Trava p/ mangueira freio hidráulico 02
10 743732 Junta de vedação 19,9 x 16,2 x 1,5 03 35 744631 Condutor - freio traseiro direito 01
11 208843 Mangueira flexível - 760 06 35A 872127 Condutor - freio traseiro esquerdo 01
12 741959 Acumulador hidráulico 02 36 910109 Parafuso 1/4" - 20 UNC x 1/2" 02
13 967620 Contra-porca M33 02 37 781344 Conexão M 12 x M 10 02
14 741280 Suplemento com niple 02 38 826693 Parafuso 5/16" x 1.1/2" 03
15 741967 Junta de vedação 38,9 x 33,3 x 2,0 04
16 743583 Condutor - dianteiro 01

17 744581 Condutor - ramal traseiro 01
18 910745 Parafuso 1/4" x 3/4" 02
19 811414 Abraçadeira para tubo 1/4" 11
20 007229 Parafuso 1/4" - 20 UNC x 3/4" 03

22 912741 Porca 1/4" - 20 UNC 07
23 903161 Conexão p/ freio hidráulico 04
24 826693 Parafuso 5/16" -24 UNF x 1.1/4" 04
25 727305 Bujão M 12 x 1 02
28
CABINE E COMPLEMENTOS -
C-58

01 761270 Cabine 01 17 872556 Vidro lateral direito inferior 01
02 967232 Espelho retrovisor 02 18 872564 Vidro traseiro 01
03 860254 Maçaneta MB 331.760.0159 01 19 841569 Tapete central 01
03A 860395 Fechadura MB 3.44.720.7135 01 20 841577 Tapete lateral direito 01
03B 872473 Guarnição maior MB 331.723.7005 01 21 841585 Tapete lateral esquerdo 01
03C 872481 Guarnição menor MB 331.723.7105 01 22 872028 Para-brisa frontal superior 01

03D 872499 Batente da fechad. MB 344.720.7131 01 23 872036 Para-brisa frontal inferior 01
03E 872507 Manípulo interno 01 24 872135 Filtro p/ ar cond. carvão ativado 01
03F 872515 Puxador interno 01 25 872341 Vidro janela lateral direita / esquerda 01
04 860262 Motor do limpador do parabrisa 26 872523 Vidro superior da porta 01
ref. BOSCH / WAPSA
9.390.453.023 - 12 V 01 27 872531 Vidro inferior da porta 01
28 872549 Vidro lateral direito superior 01
05 860270 Palheta ref. DJALMA 50.161 01 29 851477 Pé moldado 04
06 966523 Escada 945 (roda baixa) 01 30 981720 Corda 01
06A 047084 Escada 5 degraus (roda alta) 01 31 981431 Adesivo ''Perigo, não toque...'' 02
07 966416 Parafuso allen 1/4'' x 3/4'' UNF 01
08 966564 Trava com eixo 01 32 996033 Suporte direito do retrovisor 01
32A 996041 Suporte esquerdo 01
09 967042 Braço com eixo 01 33 763672 Adesivo " Jacto " 01
10 728923 Mola da tração 01 34 054189 Braço Pantográfico
11 108761 Porca sext. 3/8'' UNC - dodi-loc 02 ref. DJALMA 44029 01
12 422436 Arruela lisa 104 x 254 x 19 04 35 054197 Liame ref. DJALMA 83507 01
13 967349 Parafuso 3/8'' UNC X 58 02
36 054205 Manivela ref. DJALMA 84036 01
14 966978 Mola a gás (ref.: COFAP 16005) 01 37 054213 Tirante ref. DJALMA 83031 01
15 327346 Porca sext. 5/16'' UNC - dodi-loc 02 38 967265 Capa lateral 01
16 979237 Arruela lisa 85 x 160 x 16 04
29
FILTRO FVS - 200 -
F-2
00 941344 Filtro FVS - 200 (c/ itens: 01 a 21 24 912709 Parafuso ø 3/8" - 16 UNC x 1 02
e 24 a 32 ) 01 25 732115 Semi - cinta com suporte 01
01 941336 Corpo 01 26 534412 Bico para mangueira ø 2" 01
02 817379 Semi - cinta 01 27 005900 Porca de fechamento 01
03 908566 Arruela de pressão ø 3/8" 02 28 834069 Alça completa com itens: 29 e 30 01
04 912774 Porca ø 3/8"- 16 UNC 02
29 011734 Parafuso com volante 01
05 534453 Porca de união 01 30 817403 Alça 01
06 534545 Anel de trava 01 31 817395 Tampa com assento 01
07 534420 Corpo da válvula 01 32 726695 Anel de vedação 01
08 012146 Argola 01
09 834051 Válvula completa (c/ itens 8 a 19) 01
10 834044 Guia da válvula (c/ itens 11a 13) 01

11 537423 Porca ø 1/2" BSP 01
12 010827 Anel de vedação ø 29 01
13 615021 Guia da válvula 01
14 416669 Anel de vedação ORI - 110 02
15 005975 Arruela separadora 02

16 005967 Encosto da mola 01
18 105288 Pino elástico ø 4 x 20 01
19 534438 Válvula 01
20 817353 Elemento filtrante triplo 01

21 817346 Elemento filtrante duplo 01
22 808386 Parafuso ø 3/8" - 16 UNC x 7/8" 02
30
BARRA DE PULVERIZAÇÃO -
BR-65

00 645622 Barra completa 01 24 103564 Porca 3/4" - 16 UNC 04
00A 645341 Barra de 21 metros - direita 01 25 859496 Parafuso 3/8" - 24 UNF x 1.1/2" 16
00B 646117 Barra de 21 metros - esquerda 01 26 908665 Porca 3/8" - 24 UNF 32
01 645358 Segmento "1" - direito 01 27 209536 Bico p/ engrax. 1/4" - 28 UNF x 90º 02
01A 646125 Segmento "1" - esquerdo 01 28 434589 Calço 31,8 x 6 04
02 645630 Segmento "2" - direito 01 29 637041 Parafuso 5/16" - 18 UNC x 5/8" 04

02A 646133 Segmento "2" - esquerdo 01 30 908640 Arruela de pressão 5/16" 04
03 645762 Segmento "3" 02 31 922542 Parafuso 1/2" - 13 UNC x 1.3/4" 04
04 753228 Eixo de articulação - segm. "1" e "2" 02 32 912790 Porca 1/2" - 13 UNC 04
05 741389 Braço de articulação "1" 02 33 956136 Apoio da barra 04
06 645945 Braço de articulação "2" 04 34 956102 Suporte móvel 04

07 753251 Braço de articulação "3" 02 35 846394 Trava da barra 04
08 645986 Suporte do cilindro 02 36 841718 Eixo de articulação 02
09 859512 Parafuso 1/2" - 20 UNF x 2.1/2" 04 37 780890 Batente 38 04
10 418152 Arruela lisa nº 132 x 258 x 26,5 08 38 910851 Anel de retenção p/ eixo 15 04
11 908582 Arruela de pressão 1/2" 04 39 910240 Contrapino 1/8'' x 1'' 04

12 907642 Porca 1/2"-20 UNF 04 40 981787 Mangueira protetora 8 x 2 x 30 04
13 645069 Cilindro hidráulico 40 x curso = 300 02 41 623884 Arruela lisa 105 x 210 x 20 08
14 753285 Pino - base do cilindro 02 42 664482 Arruela lisa nº 100 x 180 x 16 08
15 881243 Arruela lisa nº 170 x 300 x 19 06 43 912774 Porca 3/8'' - 16 UNC 04
16 427294 Contrapino 5/32" x 1" 08 44 520130 Parafuso 3/8'' x 1'' UNC 04

17 753301 Pino - haste do cilindro 02 45 860627 Jogo de reparo 02
18 753319 Pino - braço de articulação 04 46 980334 Mola de tração 04
19 223628 Disco de articulação 04 47 829374 Parafuso sext. M-8 x 20 x 1,25 32
20 223446 Suporte da articulação 04 48 519736 Arruela de pressão M-8 32
21 630814 Parafuso de regulagem 3/4" 02 49 018358 Arruela lisa 81 x 200 x 19 32

22 106096 Mola de compressão 02 50 835124 Bucha 13 02
23 544783 Guia da mola 02 51 052027 Ponteira interna 04
31
COMANDO DE DEFENSIVO -
32
00 840629 Comando elétrico c/ retorno calibrado 01 64 810903 Parafuso M6 x 20 x 1 03
01 945873 Anel 28 02 65 750414 Tubo de retorno 01
02 012724 Anel de vedação OR1-119 04 66 928754 Anel de vedação OR1-123 04
03 945881 Anel de junção 04 67 551945 Manometro c/ glicerina 01
04 706820 Anel de vedação OR1-121 04 68 507319 Registro de agulha p/ manômetro 01
05 233684 Anel de junção 02 69 849059 Suplemento p/ manometro 01

06 238568 Parafuso prisioneiro 374 01 70 010645 Arruela de encosto do núcleo 30 01
07 322040 Anel de vedação OR1-131 02 71 746503 Espaçador 01
08 945832 Porca cega M8 07 72 749879 Corpo central 01
09 945907 Parafuso prisioneiro M8 x 156 x 1,25 04 73 750463 Núcleo 01
10 945915 Anel 24 04 74 750836 Anel de vedação OR1-126 01

11 944884 Tampa 02 75 011643 Anel de vedação OR1-129 01
12 210146 Anel de vedação OR1-117 10 76 750844 Medidor de vazão completo 01
13 945931 Encosto 02 77 851428 Rotor do medidor de vazão 01
77A 043901 Anel de vedação OR1-123 01
14 127415 Assento e anel de vedação 03
78 851436 Sensor do medidor de vazão 01
15 832857 Anel de vedação OR1-115 02
79 750349 Normalizador de fluxo 01
16 945998 Parafuso M8 x 30 x 1,25 04
80 750422 Corpo de entrada 01
17 944900 Manopla 04 81 946145 Sede da válvula 01
18 944876 Fixador 04 82 215756 Inserto da válvula 01
19 750364 Sensor completo do segmento 05
20 750505 Corpo 04 84 220103 Regulador 01
21 750307 Núcleo - esquerdo 02 85 750497 Cilindro 01
22 750315 Nucleo - direito 02 86 128652 Mola de compresão 01
23 946079 Encosto do núcleo 04 87 011601 Anel de vedação OR1-213 01
88 846915 Paraf. regul. c/ alojamento da mola 01
25 322057 Anel de vedação OR1-114 04 89 011031 Trava 01
26 945923 Niple de saída 04 90 624130 Arruela lisa nº 100 x 180 x 12 01
27 414763 Assento de vedação 18 08 91 750455 Volante 01
28 011593 Anel de vedação OR1-219 01 92 780957 Base 01
29 946046 Pastilha dosadora 5,4/5,5 04
93 781013 Suporte do conector 02
30 106955 Anel de vedação OR1-120 04 94 925453 Parafuso M5 x 10 x 0,8 05
31 011668 Anel de vedação OR1-122 04 95 520676 Arruela de pressão 5 05
32 731521 Anel de vedação OR1-124 05 96 811075 Porca M5 x 0,8 05
33 706796 Anel de vedação OR1-114 05 97 780353 Tampa protetora 01
34 944892 Agulha completa 04
98 228916 Fio de nylon - 1,00 x 220 01
35 810713 Parafuso M8 x 20 x 1,25 02 99 838342 Protetor do comando 01
36 013433 Arruela lisa nº 82 x 150 x 12 11 100 841072 Protetor do chicote 01
37 519736 Arruela de pressão 8 21 101 841130 Protetor 01
38 750430 Suporte do motor 01 102 843896 Protetor do microrrutor 02
39 949537 Plaqueta de identificação 01
103 851410 Corpo do medidor de vazão 01
40 767103 Corpo da alavanca 60º 02 104 767319 Acoplamento central 01
41 767111 Corpo da alavanca 30º 02 105 767194 Acoplamento direito 02
106 767145 Acoplamento esquerdo 02
42 945840 Parafuso M10 x 16 x 1,5 01
107 810770 Porca M8 x 1,25 04
44 353656 Anel de apoio 01
108 414771 Anel de vedação ø 20 x 3 01
109 437152 Parafuso M4 x 30 x 0,70 05
45 767285 Anel de trava 5/8" 04 110 849752 Calço 8 x 18 04
46 945964 Cabo da alavanca 04 111 849737 Placa de circ. impresso completo 01
47 128660 Alavanca central 01 112 520700 Arruela de pressão ø 4 mm 01
48 767624 Anel de trava 7/8" 01
49 750760 Motorredutor elétrico 01 113 781500 Abraçadeira N x 14 01
114 567685 Parafuso auto atarraxante 02
50 750778 Parafuso M8 x 90 x 1,25 04 115 316414 Abraçadeira do ramal dos bicos 01
51 750380 Batente com guia 01 116 448019 Parafuso M6 x 12 x 1,0 06
52 750398 Batente 03 117 712554 Arruela lisa 68 x 160 x 12,4 09
53 520726 Parafuso M8 x 60 x 1,25 04
54 031203 Parafuso M3 x 10 x 0,5 04 118 841403 Chicote do comando 01
119 849794 Abraçadeira NX 4 04
55 750331 Suporte do microrrutor - inferior 01 120 810606 Porca M4 x 0,70 mm 04
56 750323 Suporte do microrrutor - superior 01 121 934273 Parafuso M4 x 15 x 0,7 mm 04
57 441907 Parafuso M3 x 15 x 0,5 04 122 843961 Abraçadeira NX 11 03
59 209965 Porca M3 x 0,5 04 123 767616 Eixo de acionamento central 01
124 767236 Eixo de acionamento 04
60 750810 Microrrutor miniatura 02 125 549238 Paraf. s/cab. c/ sext. int. M-5 x 6 x 0,8 05
61 750406 Porca cega M6 x 1,00 01
62 521666 Arruela de pressão 6 09 CV-68
63 750448 Engrenagem motora 01
33
JP - 150 C -
B-6

00 570440 Bomba JP - 150 C 01 26 120071 Anel ORI - 015 03
01 322669 Corpo da bomba 01 27 325076 Arruela lisa nº 132 x 258 x 30,4 03
02 038778 Biela completa 03 28 324178 Porca ø1/2" UNF 03
03 917492 Parafuso ø 3/8" - 16 UNC x 2" 06 29 322875 Arruela de vedação 03
04 908566 Arruela de pressão ø 3/8" 06 30 322735 Cabeçote da bomba 01
31 650069 Válvula JP 190 06
05 214452 Arruela lisa nº 100 x 180 x 6 06 31A 323014 Guarnição da válvula 06
06 322933 Guia com haste 03
07 322909 Pino da biela 03 32 322891 Paraf. pris. ø 5/8" - 11 UNC x 240 04
08 240838 Virabrequim 01 33 011775 Arruela de pressão ø 5/8" 04
09 325506 Rolamento nº 6310 02 34 916734 Porca ø 5/8" - 11 UNC 04
35 445924 Tampa das válvulas - recalque 01
10 323170 Retentor nº 01920 02 36 328799 Tampa das válvulas - sucção 01
11 322883 Vedação nº 110 x 145 x 0,4 02
12 322610 Flange do rolamento 02 37 429258 Parafuso ø 1/2" - 13 UNC x 3" 01
13 908640 Arruela de pressão ø 5/16" 18 38 908582 Arruela de pressão ø 1/2" 08
14 913608 Parafuso ø 5/16 - 18 UNC x 3/4" 18 39 328542 Bujão ø 3/4" BSP 01
15 322834 Vedação nº 132 x 262 x 1,59 01 41 520775 Bujão de drenagem 1/4" BSP 01
16 322776 Tampa da bomba 01
17 322867 Junta de vedação 06 42 325290 Anel de vedação ORI - 112 01
18 322826 Guia da camisa 03 43 427948 Bujão ø 1.1/2" BSP 02
19 323188 Retentor nº 72 03 44 322842 Anel raspador 03
45 213736 Bujão ø 1/2" BSP 01
20 916775 Anel de retenção para furo ø 40 03 46 210146 Anel de vedação ORI - 117 01
21 322925 Camisa ( alumina ) 03
22 323147 Base do êmbolo 03 47 019356 Adesivo: "Manter o óleo..." (port.) 01
23 427930 Jogo de reparo 01 48 332247 Adesivo: "Manter o óleo..." (ingl./cast.) 01
24 323139 Êmbolo 03
25 323154 Pistão 03
34
COMANDO - VÁLVULA DIRECIONAL 100 -
CV-44

00 841031 Comando válv. direc. 100 (VD 103) 01
01 944421 Corpo da alavanca 01
02 002683 Manopla 10 x 27 01
03 200139 Assento de vedação - ø 28 x 8 02
04 631465 Niple 1" BSP x 1" 01
05 010827 Anel de vedação ø 29 02

06 631481 Corpo da válvula 01
07 729038 Parafuso 5/16" - 18 UNC x 2.3/4" 04
08 908640 Arruela de pressão ø 5/16" 04
09 706796 Anel de vedação ORI-114 01
10 631341 Núcleo da válvula direcional 01

11 010645 Arruela de encosto do núcleo ø 30 02
14 917682 Parafuso 3/8" - 16 UNC x 1/2" 01
15 211243 Anel de vedação ORI-031 01

16 728980 Niple 1" BSPT x 1" BSP 01
35
VÁLVULA DE 3 VIAS -
CV-67

00 347492 Válvula de 3 vias - modelo "D" 01
01 505172 Placa posicionadora 01
03 419374 Alavanca da válvula 01
05 912758 Porca 5/16" - 18 UNC 01

06 665083 Corpo da válvula - 3 vias 01
07 916486 Assento e anel de vedação 02
08 615302 Niple 3/8" BSPT x 7/8" UNF 01
09 415919 Niple 1/2" BSP x 7/8" UNF 01

11 740001 Núcleo da válvula 01
36
ABASTECEDOR EJ-300-3 -
A-5

00 746057 Abastecedor EJ - 300-3 01
01 111542 Elemento filtrante c/ cubo e paraf. 01
02 114967 Reparo para ejetor 01
03 912642 Parafuso ø 1/4" UNC x 5/8" 01
04 107201 Abraçadeira 13 01

07 912741 Porca ø 1/4" UNC 01
08 455006 Suporte da mangueira 01
10 327106 Bico de injeção 01

11 430082 Conjunto do corpo do ejetor 01
13 430108 Bico de conexão ø 5/8" x 1" c/porca 01
14 423814 Abraçadeira D.22/32 02
15 915686 Mang. ø 5/8" x 10000 (forn./metro) m

16 626580 Abraçadeira D.51-64 01
17 103556 Mangueira ø 2" x 10000 (forn./metro) m
18 716365 Espiral (reposição) 01
37
RESERVATÓRIO -
D-29

00 652081 Reservatório completo
01 652099 Reservatório 2030 01
02 763672 Adesivo - logotipo 03
03 652131 Adesivo "UNIPORT 2000" 02
04 752931 Vedação 1370 01

06 442202 Rebite "POP" 4,8 x 17,2 08
07 752949 Tampa completa 01
08 349555 Coador 01
09 838847 Adapt. roscável c/ flange e anel ved. 01
10 838854 Joelho 2" BSP x 90º 01

11 981795 Adaptador interno 2" 01
12 838912 Niple 2" BSP - duplo 01
13 900761 Tampa plástica Ø 67 (p/ reposição) 01
38
VÁLVULA DE RETENÇÃO DO INCORPORADOR -
CV-99

00 573626 Válvula de retenção do incorporador 01
01 573618 Cotovelo 1.1/4" BSP x 90° 01
02 573634 Vedador duplo 01
03 573691 Base da válvula 01
39
MEXEDOR MECÂNICO -
MM-11

00 653378 Mexedor mecânico "VII" 01
01 102848 Hélice do mexedor mecânico 01
02 424325 Gaxeta do mexedor 01
03 213470 Corpo do mexedor 01
04 213488 Junta de vedação 82 x 3,20 01
05 967117 Braço de reação 01

06 009977 Parafuso 1/4" - 20 UNC x 7/8" 05
08 322339 Porca 1.1/2" - 12 UNF 01
09 213512 Prensa gaxeta 01

11 914747 Anel de retenção p/ eixo 19 01
12 966424 Eixo 236 01
13 652164 Chaveta quadrada 3/16" x 15 01
14 426205 Conexão macho p/ mangueira 1/4" 01
40
MEDIDOR DE NÍVEL -
MN-07

00 840538 Medidor de nível nº 9 (composto dos
itens de 1 a 13) 01
01 239764 Bico 3/4" x 22,6 01
02 519587 Conector 3/8" x 90º 01
04 537449 Mangueira 3/4" x 1195 01
05 717181 Bóia - esfera 14 01

06 537381 Tampão - medidor de nível 01
07 423814 Abraçadeira D 22-32 01
08 546598 Clip p/ mangueira 22/25 08
09 841650 Coluna do medidor de nível 01
10 840926 Suporte do medidor de nível 01

11 441030 Parafuso 1/4" - 20 UNC x 5/8" 01
13 912741 Porca 1/4" - 20 UNC 01
15 812404 Abraçadeira D 12-16 02

16 915686 Mangueira 3/8" x 1000 m
17 511709 Conexão para mangueira 3/8" 01
18 518753 Parafuso 3/8" - 16 UNC x 1.1/4" 01

21 912774 Porca 3/8" - 16 UNC 01
41
CIRCUITO DEFENSIVO - I -
42
00 651984 Circuito defensivo 01 73 839993 Mangueira 3/4" x 1100 01
01 651992 Base do Reservatório 01 74 840009 Mang. comando - ramais 2 e 3 -esq. 01
02 546622 Parafuso 5/8" - 11 UNC x 1.1/2" 06 75 435255 Mangueira 3/4" x 1180 01
03 708099 Arruela lisa nº 180 x 404 x 47,5 18 76 840397 Tubo alimentação dos ramais - dir. 02
04 916734 Porca 5/8" - 11 UNC 12 77 729038 Parafuso 5/16" 18 UNC x 2.3/4" 12
05 011775 Arruela de Pressão 5/8" 12 78 840421 Tubo "A"- aliment. dos ramais -esq. 02
06 652081 Reservatório para 2000 litros 01 79 545426 Niple 3/4" BSP x 3/4" BSP 10
07 326298 Porca 5/8" - 11 UNC 06 80 210823 Anel de vedação OR2-908 36
08 005900 Porca de fechamento 01 81 840447 Tubo "B"- aliment. dos ramais -esq. 02
09 116665 Arruela de amortecimento 40 12 82 840025 Mangueira - entrada filtro de linha 04
10 653378 Mexedor mecânico "VII" 01 83 840033 Mangueira 3/4" x 1100 04

11 910463 Bico p/ engrax. 1/4" - 28 UNF - reto 01 84 752816 Filtro de linha - alta pressão 04
12 426189 Conexão para engraxadeira 02 85 543454 Semi-abraçadeira p/ tubos 12 (3x) 06
13 916627 Porca 7/16" - 14 UNC 01 86 912758 Porca 5/16 " - 18 UNC 07
14 426213 Mangueira 1/4" x 500 m 87 519744 Parafuso M 8 x 40 x 1,25 08
15 763441 Assento do reservatório 02 88 519736 Arruela de pressão 8 08

16 324681 Rebite POP 04 89 752832 Plug 1/2" BSP 12
17 103556 Mangueira 2" x 1050 m 90 832857 Anel de vedação OR1-115 12
18 626580 Abraçadeira D 51-64 08 91 840041 Mangueira do ramal central 02
19 941344 Filtro de sucção c/ válvula p/ 200 l/min 01 92 839977 Mangueira 3/4" x 1000 02
20 912709 Parafuso 3/8" - 16 UNC x 1 " 03 93 350090 Bico de conex. curvo p/ mang. 3/4" 06
21 422436 Arruela lisa nº 104 x 254 x 19 02 94 765495 Ramal central 01
22 908566 Arruela de pressão 3/8" 05 95 520775 Bujão de drenagem - 1/4" 08
23 912774 Porca 3/8" - 16 UNC 03 96 901405 Anel de vedação - OR1-014 08
24 005900 Porca de fechamento 01 97 840058 Mangueira do filtro - ramal "1" 02
25 613661 Bico para mangueira 2" 01 98 764969 Ramal "I" - direito 01

26 103556 Mangueira 2" x 900 m 99 912741 Porca 1/4" - 20 UNC 93
27 839829 Mangueira protetora 2" x 150 01 100 840074 Mangueira do filtro - ramal de aliment. 02
28 929612 Bico para mangueira 2" 01 101 840082 Mangueira 3/4" x 1400 02
29 570440 Bomba de pistões Jacto p/ 150 l/min 01 102 765511 Ramal de alimentação 01
30 520205 Parafuso 1/2" - 13 UNC x 1.1/4" 04 103 840090 Mangueira ramal aliment. - ramal "2" 02
31 908582 Arruela de pressão 1/2" 04 104 840488 Mangueira 3/4" x 1300 02
32 418152 Arruela lisa nº 132 x 258 x 26,5 04 105 765164 Ramal "2" - direito 01
33 966457 Acoplamento do motor 01 105A 765206 Corpo do ramal "2" - esquerdo 01
34 940080 Parafuso allen M6 x 8 x 1'' 01 106 851006 Parafuso 5/16" - 18 UNC x 4" 04
35 970566 Camara compensadora 01 107 840496 Mangueira - Ramal 2 e 3 02

36 967588 Niple duplo 1'' x 11 BSPT 01 108 840504 Mangueira 3/4" x 800 02
37 837344 Cotovelo 1'' x 90 01 109 765180 Ramal "3" - direito 01
38 841031 Comando - válvula direcional 103 01 109A 765222 Ramal "3" - esquerdo 01
39 908426 Cotovelo macho/fêmea 1" x 90º 02 110 618397 Orelha da abraçadeira - 25 x 87 14
40 421040 Porca 1" com orelha 01 111 765727 Suporte para ramal 54
41 615419 Conector p/ mangueira 3/4" 01 112 765735 Presilha para ramal 12
42 108779 Anel de vedação OR1-118 01 113 340992 Porta-bico duplo com antigotejo 43
43 915702 Mangueira 3/4" x 900 m 114 839936 Semi-abraçadeira p/ tubos ø 19 e 12 20
44 330969 Abraçadeira D 25-38 12 115 013433 Arruela lisa nº 82 x 150 x 12 01
45 653626 Incorporador de defensivo 01 116 910117 Arruela de pressão 1/4" 94

46 111948 Mangueira 1.1/4" x 3550 m 117 007229 Parafuso 1/4" - 20 UNC x 3/4" 94
47 111948 Mangueira protet. 31,5 x 150 01 118 835496 Suporte do chicote elétrico 01
48 821629 Suporte da mangueira 02 119 768952 Suporte do engate rápido 01
49 209387 Parafuso 5/16" - 18 UNF x 1" 03 120 858316 Arruela de encosto 01
50 908640 Arruela de pressão 5/16" 22 121 763417 Adaptador c/ rosca interna 2" 01
51 501478 Arruela lisa nº 83 x 170 x 15 16 122 763425 Acoplador c/ bico para mangueira 2" 01
52 839845 Mangueira 07 123 840512 Niple 2" BSP com rebaixo 01
53 840561 Mangueira 1" x 420 01 124 845586 Registro de esfera 2" 01
54 405753 Porca 1" 04 125 765800 Base do comando 01
55 402412 Arruela de ved. 31 x 22,5 x 2,5/3,0 04 126 103556 Mangueira 2" x 2500 m
56 819540 Bico de conexão p/ mangueira 1" 04 127 860536 Niple 2'' BSP 01
57 839852 Ramal com adaptador 1" BSP 01 128 839829 Mangueira protet. 2" x 150 03
58 839860 Mangueira 01 129 652578 Parafuso 3/8'' - 24 UNF x 1'' 02
59 637074 Mangueira 1" x 800 01 130 967075 Bucha 25 08
60 839894 Tubo de entrada 01 131 840538 Medidor de nível nº 9 01

61 011668 Anel de vedação OR1-122 01 132 981795 Bico p/ mangueira 2'' - BSP 02
62 840629 Comando elétrico c/ retorno calibrado 01 133 005918 Anel de trava 01
63 966861 Bico curvo de retorno 01 134 216200 Anel de vedação ORI-132 01
64 111948 Mangueira 1.1/4" x 2500 m 135 905141 Presilha dos tubos 04
65 911115 Abraçadeira D 32-44 04 136 721704 Parafuso 5/16" - 18 UNC x 1.1/4" 02

66 839944 Mang. comando - ramais 2 e 3 -direita 01 137 573626 Válvula de retenção do incorporador 01
67 545129 Mangueira 3/4" x 900 01 138 996298 Bico p/ mangueira 2'' x 90º 01
68 423814 Abraçadeira D 22-32 70 139 996264 Suporte 01
69 349118 Bico c/ conexão p/ mangueira 3/4" 30 140 103556 Mangueira 2'' x 1100 (forn. p/ metro) m
141 108936 Chaveta 3/8 x 35 02
70 839969 Mangueira comando - ramal 1 - direita 01
71 839977 Mangueira 3/4" x 1000 01 CD-161
72 839985 Mangueira comando - ramal 1 -esq. 01
43
INCORPORADOR DE DEFENSIVO Nº 9 -
44
00 653626 Incorporador de defensivo nº 9 01 62 912709 Parafuso 3/8" - 16 UNC x 1" 02
01 615146 Tampa do incorporador 01 63 908566 Arruela de pressão 3/8" 02
02 717496 Corda 4,00 x 300 01 64 108761 Porca DODI-LOC 3/8" - 16 UNC 02
03 615179 Ramal do incorporador 01
04 614941 Peneira 01
05 653642 Corpo do incorporador 01

06 763284 Cinta com suporte 01
07 763326 Braço 02
08 764746 Trava do incorporador 01
09 763375 Pino 12,6 x 115 01

11 214445 Contrapino 1/8" x 3/4" 08
12 331413 Mola do levantador 01
13 763383 Pino 12,7 x 98 03
14 652263 Cinta "B1" - incorporador 01
15 347492 Válvula de 3 vias - modelo "D" 01

16 766956 Bico de redução 3/4" x 5/8" 01
17 901181 Tampa 01
19 615443 Bico reto p/ mang. 15,9 c/ estrangul. 01
20 809848 Tampa furada 01

21 430090 Mangueira 5/8" x 450 m
22 423814 Abraçadeira D 22-32 02
23 626572 Base do corpo 01
24 005900 Porca de fechamento - filtro 01
25 005918 Anel de trava 01

26 915694 Mangueira 1/2" x 800 m
27 107664 Abraçadeira D 14-22 02
28 317529 Conector curvo p/ mang. 1/2" x 90º 01
29 561340 Lavador de embalagens nº 2 01
30 665083 Corpo da válvula - 3 vias 01

31 740001 Núcleo da válvula 01
34 505172 Placa da posicionadora 01
35 419374 Alavanca da válvula 01

37 912758 Porca 5/16" - 18 UNC 01
38 415919 Niple 1/2" BSP x 7/8" UNF 01
39 615302 Niple 3/8" BSP x 7/8" UNF 01
40 414763 Assento de vedação 18 02

41 561365 Tubo com plug 01
42 561399 Corpo - lavador 01
43 563437 Embolo do lavador 01
44 561357 Spray-ball 01
45 212761 Mola de compressão 22 x 22,5 01

47 561407 Tampa 01
48 230714 Válvula de retenção 9 c/ junta 01
49 246447 Gaiola - válvula 01
50 941021 Mola de compressão 10 x 14 01

51 941039 Anel de vedação 22 x 18 x 6 01
52 230698 Sede da válvula 01
53 230706 Disco da válvula 01
54 615401 Porca 1" - 12 UNF 01
55 561373 Base 01
56 561381 Alavanca 01
57 563452 Porca 3/8" - 19 BSP 01
58 219808 Parafuso 1/4" - 20 UNC x 1.1/2" 01
59 912741 Porca 1/4" - 20 UNC 02
60 106955 Anel de vedação OR1-120 02 KIT-13

61 615344 Niple 3/4" BSP x 3/4" BSP 01
45
AR CONDICIONADO E COMPLEMENTOS -
(MOTOR 105 CV)
KIT-14

01 757054 Flange da polia motora 01 30 851022 Controle - ar condicionado 01
02 541185 Parafuso Allen 3/8" - 16 UNC x 1.3/4" 04 31 851030 Abraçadeira do filtro 01
03 908566 Arruela de pressão ø 3/8" 08 32 857862 Suporte do controle 01
04 644781 Cardã: motor - bomba dupla 01 33 851147 Mang. condensador - filtro secador 01
05 856260 Parafuso 5/16" - 24 UNF x 3/4" 08 34 758748 Eletroventilador 01
06 908640 Arruela de pressão ø 5/16" 10 35 780346 Parafuso 3,5 x 25 04

07 758193 Polia 142-1A 01 36 910448 Parafuso 1/4" - 28 UNF x 1/2" 04
08 623892 Parafuso Allen 5/16" - 18 UNC x 1/2" 01 37 358267 Arruela lisa nº 64 x 125 x 16 06
09 850701 Bomba hidráulica dupla 01 38 910117 Arruela de pressão ø 1/4" 06
10 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 04 39 851063 Conjunto condensador 01
11 908582 Arruela de pressão ø 1/2" 04 40 859173 Anel de vedação OR2-011 02

12 108787 Porca 1/2" - 13 UNC DODI-LOC 04 41 925453 Paraf.cab.cil.c/ fenda M5 x 10 02
13 851055 Compressor para ar condicionado 01 42 520676 Arruela de pressão ø 5 02
14 851006 Parafuso 5/16" UNC x 4" 02 43 858092 Passa fio 01
15 663401 Arruela lisa nº 83 x 250 x 26,5 04 44 859199 Anel de vedação OR2-113 02

17 916098 Correia trapezoidal A-31 01 46 859181 Anel de vedação OR2-111 02
18 756874 Filtro secador 01 47 857953 Protetor do condensador 01
19 810697 Parafuso M-6 x 0,1 x 20 04 48 916700 Parafuso 1/4" - 20 UNC x 1" 02
20 521666 Arruela de pressão ø 6 04 49 912741 Porca 1/4" - 20 UNC 02
21 910745 Paraf. auto atarr. cab.sext. 1/4" x 3/4" 02 50 855973 Pressostato 01

22 756882 Mang. cx.evap. - filtro secador 01 51 872135 Filtro p/ ar condic. carvão ativado 01
23 756833 Mang. compressor - condensador 01
24 756890 Mang. compressor - cx. evap. 01 NOTA: A peça Eletroventilador (item
25 846667 Base do compressor 01 34) possuia sentido de rotação horário
26 913665 Parafuso 3/8" - 16 UNC x 1.1/4" 04 no motor até a máquina de nº 481.
Máquinas com nº posterior o sentido
28 847111 Caixa do condensador 01
29 851014 Caixa evaporadora 01 passou a ser anti-horário.
46
AR CONDICIONADO E COMPLEMENTOS -
(MOTOR 130 CV)
KIT-23

01 757054 Flange da polia motora 01 30 851022 Controle - ar condicionado 01
02 541185 Parafuso Allen 3/8" - 16 UNC x 1.3/4" 04 31 851030 Abraçadeira do filtro 01
03 908566 Arruela de pressão ø 3/8" 08 32 857862 Suporte do controle 01
04 644781 Cardã: motor - bomba dupla 01 33 088393 Mang. condensador - filtro secador 01
05 856260 Parafuso 5/16" - 24 UNF x 3/4" 08
34 758748 Eletroventilador 01
06 908640 Arruela de pressão ø 5/16" 10 35 810705 Paraf. sext.M8 x 30 x 1,25 04
07 758193 Polia 142-1A 01 36A 076695 Suporte do condensador direito 01
08 623892 Parafuso Allen 5/16" - 18 UNC x 1/2" 01 36B 076703 Suporte do condensador esquerdo 01
09 850701 Bomba hidráulica dupla 01 37 358267 Arruela lisa nº 64 x 125 x 16 07
10 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 04
11 908582 Arruela de pressão ø 1/2" 04 39 851063 Conjunto condensador 01
12 108787 Porca 1/2" - 13 UNC DODI-LOC 04 40 859173 Anel de vedação OR2-011 02
13 851055 Compressor para ar condicionado 01 41 925453 Paraf.cab.cil.c/ fenda M5 x 10 02
14 851006 Parafuso 5/16" UNC x 4" 02 42 520676 Arruela de pressão ø 5 02
43 663401 Arruela lisa nº 83 x 250 x 26.5 04
17 916098 Correia trapezoidal A-31 01 45 859207 Anel de vedação OR6-264 02
18 756874 Filtro secador 01 46 859181 Anel de vedação OR2-111 02
19 810697 Parafuso M-6 x 0,1 x 20 10 47 519736 Arruela de pressão 8 04
20 521666 Arruela de pressão ø 6 12
48 810606 Porca sextavada M4 x 0,7 04
21 910745 Paraf. auto atarr. cab.sext. 1/4" x 3/4" 02 49 520700 Arruela de pressão Ø 4 04
22 756882 Mang. cx.evap. - filtro secador 01 50 855973 Pressostato 01
23 088385 Mang. compressor - condensador 01 51 098376 Suporte da caixa 01
24 756890 Mang. compressor - cx. evap. 01 52 905513 Abraçadeira p/ tubo de 15 01
25 846667 Base do compressor 01 53 872135 Filtro p/ ar condic. carvão ativado 01
26 913665 Parafuso 3/8" - 16 UNC x 1.1/4" 04 NOTA: A peça Eletroventilador (item

28 077131 Suporte do ventilador do condensador 01 34) no motor 130 CV, o sentido de
29 851014 Caixa evaporadora 01 sua rotação é anti-horário.
47
PORTA-BICO DUPLO COM VÁLVULA ANTIGOTEJO -
BC-1

00 340992 Porta-bicos duplo com antigotejo 01
01 339994 Porta-bicos 01
02 341008 Mola porta-bicos 01
03 333120 Tampa da válvula 01
04 340851 Anel de vedação OR2 - 201 01
05 341016 Vedador 01
06 725010 Capa do bico 01
07 350686 Porca trava 01
08 340273 Corpo do porta-bico 01
09 730291 Parafuso M-6 x 20 x 1,00 02
10 730309 Porca M-6 x 1,00 02

11 037853 Inserto metálico 01
13 725002 Semibraçadeira para tubo ø 19 01
14 333112 Êmbolo 01

16 333138 Diafragma 01
OPCIONAIS
17 - Bico cone 01
18 601641 Filtro do bico 02
19 730317 Anel vedação ø 15 x 09 x 4,55 01
20 - Bico leque 01
48
SISTEMA ELÉTRICO DO PAINEL PRINCIPAL -
CE-39

01 780239 Painel Principal 01 25 437186 Chave inversora 14203 01
02 768945 Plaqueta do painel principal 01 26 760934 Chave inversora 14208 06
03 780247 Chicote do painel de instrumentos 01 27 437194 Capa protetora 08
04 780254 Chicote intermediário de pulveriz. 01 28 760868 Chave de partida 01
05 934273 Parafuso M4 x 15 08 29 558270 Fusível de vidro 15 A 18
06 520700 Arruela de pressão 4 08 30 767749 Tampa 02

07 810606 Porca M4 x 0,7 08 31 945998 Paraf. c/cab.plástica M8 x 30 x 1,25 04
08 516419 Rebite "POP" 3,2 x 7,4 04 32 760926 Caixa de fusível 02
09 760959 Rele auxiliar 06 33 811034 Parafuso M5 x 16 04
10 021048 Rele do pisca-pisca 01 34 520676 Arruela de pressão 5 04
11 666107 Parafuso M5 x 10 04 35 811075 Porca M5 04

12 564971 Porca M5 (PARLOK) 04 36 967091 Adesivo ''Indicação dos fusíveis I'' 01
13 644955 Indicador elétrico de temperatura 01 37 835553 Adesivo ''Indicação dos fusíveis'' 01
14 749341 Tacometro c/ totalizador de horas 01 38 761163 Lâmpada p/ instrumento do painel 02
15 644948 Indicador elétrico do nível de combus. 01 39 761106 Soquete p/ lâmpada 03
16 760918 Simbolizador - óleo motor- lente 40 780320 JSC-4000 01

vermelha 01 41 444810 Parafuso M5 x 20 04
17 760892 Simbolizador - Indicador carga 01
18 760900 Simbolizador - freio de mão 01
19 760884 Simbolizador - pisca-pisca 01
20 760876 Simbolizador - farol alto 01
21 761155 Lâmpada p/ instrumento do painel 02

22 761098 Soquete p/ lâmpada 01
23 762260 Sonalarme 01
24 437178 Chave inversora 14201 01
49
CIRCUITO ELÉTRICO - II -
CE-41

01 780387 Chicote de pulverização 01
02 843888 Sensor da roda 02
03 780312 Chicote do comando hidráulico 01
04 557835 Chave inversora - 14205 01
05 437194 Capa protetora 01
50
CHICOTE PRINCIPAL -
CE-44

01 780379 Chicote principal 01
02 841791 Farol auxiliar 04
03 780437 Cabo p/ bateria - pólo positivo 01
04 780452 Cabo p/ bateria - pólo negativo 01
05 021642 Cordoalha 02
06 208652 Bateria de 12 V - 135 Ah 01

07 841817 Pisca dianteiro 02
08 461483 Lanterna traseira 02
09 859488 Luz de cortesia 01
10 021477 Buzina elétrica 12 V - dupla 01
11 859470 Farol da cabine 04

12 967133 Chicote de ligação dos farois 01
13 872622 Chicote de proteção do ar condic. 01
14 558270 Fusível de vidro 15A 01
15 087965 Chicote da cabine 01
16 566810 Semi-abraçadeira para Ø 29 01

17 810697 Parafuso M6 x 0,1 x 20 01
19 841833 Suporte traseiro do farol auxiliar 02
51
SIST. ELÉTRICO DO COM. HIDRAUL. -
CE-20

01 780270 Chicote intermediário do
comando hidr. 01
02 761114 Manipulador - 2 direções 02
02A 967554 Unidade de contato 02
03 557835 Chave inversora - 14205 05
04 437194 Capa protetora 05
05 780262 Painel do comando hidr. das barras 01

06 768937 Plaqueta do Painel - comando hidr. 01
07 516419 Rebite "POP" ø 3,2 x 7,4 04
08 763698 Tampa 01
09 825497 Parafuso auto atarr. 06
52
CHICOTE DO AR CONDICIONADO -
CE-25

01 859777 Chicote do controle do ar
condicionado 01
02 760959 Rele auxiliar 4 terminais 30 A - 12 V 01
53
SISTEMA ELÉTRICO DO COMANDO -
HIDRÁULICO ELETRIFICADO
CE-22

01 855775 Placa de circuito impresso 01
02 934273 Parafuso M4 x 15 08
03 859074 Chicote de ligação - comando hidr. 01
04 859066 Bobina do solenóide 14
05 520700 Arruela de pressão ø 4 04
06 810606 Porca M4 04
07 855874 Espaçador 04
08 762393 Ilhos de borracha 02
09 859058 Solenóide 14
54
KIT PARA CHECAR A PRESSÃO DO BICO -
BC-6

00 451476 Kit para checar a pressão do bico 01
01 451484 Corpo 01
02 451534 Adaptador 01
03 451542 Anel ø 21 01
04 451559 Anel ø 16 01
05 349480 Manômetro 100 lbf/pol² c/ glicerina 01

06 440156 Filtro do bico 01
07 710590 Capa do bico 01
55
MARCADOR DE LINHA UNIPORT 4 X 2 -
(CIRCUITO DEFENSIVO - II)
56
Marcador de linha Uniport 4 x 2 58 447938 Esponja do bico 02
(Circuito defensivo II) 59 447946 Tela de inox 02
01 767434 Suporte do depósito 01 60 913343 Parafuso M6 x 20 x 1,00 02
02 912717 Parafuso f 3/8" - UNC x 1 1/2" 02 61 810689 Porca M6 x 1,00 10
03 908566 Arruela de pressão 3/8" 02 62 557124 Trava elástica 02
04 456400 Suporte do compressor 01
63 447961 Abraçadeira D25-35 02
05 912667 Parafuso f 5/16" UNC x 7/8" 02 64 447979 Tubo sanfonado 02
06 013433 Arruela lisa nº 82 x 150 x 12,1 02 65 448027 Corpo do difusor 02
07 445486 Depósito 20 litros 01 66 465377 Abraçadeira D40-60 02
08 445502 Vedação da tampa (Jacto) 01 67 447995 Fixador da haste 04
09 445494 Tampa 01
10 447904 Regulador de pressão 01 69 447987 Haste do suporte do bico 02
11 455394 Filtro de sucção 01 70 447920 Parafuso L 02
12 571604 Mangueira do filtro de sucção 01 71 829507 Parafuso M6 x 16 x 1,0 04
13 447912 Tampa completa 01 72 521666 Arruela de pressão M6 x 1,0 04
14 436238 Depósito c/ vedação, tampa e suporte 01
73 332973 Niple de união 04
15 456517 Compressor 01 74 456541 Porca trava para mangueira de ar 04
16 455378 Capa do compressor 01 75 456533 Porca trava p/ mangueira de líquido 04
17 455238 Corpo do compressor 01 76 333054 Condutor paralelo (33 metros) 02
18 448092 Tampa 01 352773 Agente espumante (5 litros) 01
19 448100 Motor elétrico 12 V 01
77 448001 Separador da haste 02
20 455246 Escova 02
21 455253 Fixador de escova 02
22 448084 Biela com diafragma 01
23 455220 Rolamento do virabrequim 01
24 455212 Diafragma 01
25 448076 Disco da fixação do diafragma 01

26 455261 Paleta da válvula 02
27 448068 Cabeçote da válvula (escape) 01
28 448050 Junta do cabeçote 01
29 448043 Cabeçote 01
30 450338 Suporte do compressor 02

31 448118 Base do compressor 01
32 455337 Solenóide 04
33 447870 Agulha do solenóide 04
34 455444 Tubo curvo para ar I 01
35 455451 Tubo curvo para ar II 01

36 455279 Conexão intermediária 02
37 455428 Tubo curvo para líquido I 01
38 455436 Tubo curvo para líquido II 01
39 455287 Porca de conexão 01
40 447888 Chicote interno (terminal fêmea) 01

41 455469 Plugue 1T 10
42 455345 Plugue (macho) 01
43 455295 Niple de conexão 06
44 044339 Protetor da união - branco 02
45 917419 Parafuso 5/16 - 18UNC x 1 02

46 912758 Porca 5/16 - 18UNC 04
47 455303 Niple de união 06
49 875724 Painel de comando 01
50 558270 Fusível - 15A 01

50A 767905 Porta fusível 3AG 01
51 437194 Capa do interruptor 01
51A 437186 Chave 14203 - 15A 01
52 875740 Cabo elétrico do painel 01
53 875732 Sinalizador - 12A 01

53A 761155 Lâmpada 01
54 862854 Suporte da caixa 01
55 044347 Protetor da união - azul 02
56 455196 Gerador completo 02
MCP-22
57 447953 Bico gerador de espuma (montado) 02
57
KIT MANÔMETRO - BAIXA PRESSÃO -
BC-13

00 457986 Kit manômetro - baixa pressão 01
01 551945 Manômetro com glicerina 0 a 40 01
02 464784 Folheto com instruções de uso do
manual 01
58
FILTRO DE LINHA -
F-10

00 752816 Filtro de linha alta pressão 01
01 851717 Corpo do filtro A.P. 01
02 851683 Anel O´RING 144 01
03 752824 Elemento filtrante cinza 50 x 150
(malha 80) 01
03A 840462 Elemento filtrante azul 50 x 150
(malha 50) 01
04 851725 Corpo do filtro A.P. 01

05 851709 Anel O´RING 131 02
06 752832 Plug 1/2" BSP - latão 03
07 967125 Chave de aperto do filtro 01
59
CAIXA DE ACESSÓRIOS -
CXA-51

00 044271 Caixa de acessórios 01
01 352773 Agente espumante 01
02 340232 Galão 12 litros com torneira 01
03 447938 Esponja do bico 02
04 763425 Acoplador c/ bico p/ mangueira 2" 01
05 967125 Chave de aperto do filtro 01

06 767061 Calibrador de vazão 01
07 354639 Eixo 340 02
08 354647 Eixo 480 02
09 456541 Porca trava para mangueira de ar
(Mastermark) 01
10 456533 Porca trava p/ mang. de liquido

(Mastermark) 01
11 455196 Gerador completo (Mastermark) 02
12 448001 Separador da haste (Mastermark) 02
13 447987 Haste do suporte do bico
(Mastermark) 02
14 447920 Parafuso "L" (Mastermark) 02
15 044339 Protetor da união - branco

(Mastermark) 02
16 044347 Protetor da união - azul
(Mastermark) 02
17 046912 Pasta c/ manuais e fitas de vídeo 01
OBS.: Ítens 07 e 08 - Um dos eixos

referidos acima serão sempre
montados na máquina
60

Uniport

Enviado por

Dados do documento

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Uniport

Enviado por

Direitos autorais:

Formatos disponíveis

UNIPORT

MÁQUINAS AGRÍCOLAS JACTO S.A. EDIÇÃO - 12/2000

10 645127 Corpo do varão 04 72 903260 Coxim de borracha 01

15 670695 Moldura de fixação da bateria 01 77 831354 Contrapino 1/2'' X 2'' 02

20 745828 Travessa de união 01

25 743450 Paraf. sext. 5/8" x 5" - UNF 04

35 967612 Parafuso 1/4" -20 UNC x 1" 04

40 981423 base da plataforma 01

45 572883 Parafuso M14 x 30 x 1,5 04

50 023853 Parafuso 1/2" - 13 UNC x 1.1/2" 04

55 908640 Arruela de pressão 5/16'' 02

59 520205 Parafuso 1/2'' - 13 UNC x 1.1/4'' 02

35 743518 Rótula da perna 02

40 746586 Parafuso 3/4" - 11 UNC x 78 02

45 643189 Mola da suspensão 02

03 642769 Bucha da articulação 04 61 087106 Arruela Ø 32 04

08 910463 Bico p/ engrax. 1/4" - 28 UNF - reto 02 66 637389 Arruela guia 08

28 663153 Parafuso 5/16" - 18 UNC x 3/4" 48

33 908566 Arruela de pressão 3/8" 10

38 655670 Retentor VEDABRAS 29251-B2 02

43 626234 Porca M 12 x 1,75 16

48 546838 Parafuso da roda traseira 16

52A 071969 Pinça do freio - esq. BOSCH 2292060 01

57 644153 Tampa lateral 02 EX-40

10 757005 Arruela trava 02 96 758821 Conector 02

20 910117 Arruela de pressão Ø 1/4" 03 106 981662 Base de fixação 01

30 907550 Parafuso Ø 3/8" - 24 UNC x 3/4" 02 116 981571 Espaçador 01

10 757005 Arruela trava 02 93 758789 Suporte do cilindro auxiliar 01

20 910117 Arruela de pressão Ø 1/4" 04 103 980409 Impulsor da embreagem 01

30 074518 Parafuso de fixação da mufla 04 113 519736 Arruela de pressão 8 01

60 904508 Pescador do tanque de combustivel 01 142 981480 Almofada do pedal 01

70 758797 Cilindro auxiliar 01 152 140772 Bomba d´agua

06 520130 Parafuso 3/8" - 16 UNC x 1" 06 65 023655 Grampo "U" 04

21 749226 Conjunto tubo 01 74 754762 Flange entalhada 04

26 955286 Guarda pó da alavanca do câmbio 78 859009 Bico do respiro 01

41 555672 Anel de retenção para eixo 8 02

46 908640 Arruela de pressão 5/16" 08

51 757740 Conector liga/desliga 02

56 808451 Contrapino 3/32" x 3/4" 02

01 644740 Transmissão mecânica 60 663153 Parafuso 5/16" - 18 UNC x 3/4" 06

06 520130 Parafuso 3/8" - 16 UNC x 1" 06 65 023655 Grampo "U" 04

11 829374 Parafuso sext. M-8 x 20 x 1,25 04 67 637462 Semi-eixo 291 (reposição) 02

36 644807 Freio de estacionamento 01 981779 Óleo lubrificante (diferencial)

46 908640 Arruela de pressão 5/16" 08

51 757740 Conector liga/desliga 02

56 808451 Contrapino 3/32" x 3/4" 02

Nº CÓDIGO DENOMINAÇÃO QT. Nº CÓDIGO DENOMINAÇÃO QT.

06 915645 Mangueira Ø 5/16" x 950 01 32 520064 Paraf. sext. M-8 x 16 x 125 04

10 842542 Base do coxim 01 37 089771 Suporte do filtro do ar 01

15 624130 Arruela lisa nº 100 x 180 x 12 10 42 519736 Arruela de pressão Ø 8 02

Nº CÓDIGO DENOMINAÇÃO QT. Nº CÓDIGO DENOMINAÇÃO QT.

01 910448 Paraf. sext. Ø 1/4" - 28 UNF x 1/2" 16 26 756635 Protetor do motor 01

06 915645 Mangueira Ø 5/16" x 950 01 31 881276 Arruela lisa nº 87 x 200 x 12 04

11 842583 Suporte do radiador 01 36 448019 Paraf. sext. Ø M-6 x 12 x 1,00 02

16 908566 Arruela de pressão Ø 3/8" 10 41 749895 Arruela lisa nº 190 x 260 x 15 02

Nº CÓDIGO DENOMINAÇÃO QT. Nº CÓDIGO DENOMINAÇÃO QT.

00 966234 Limpa trilho e complementos 01 20A 759480 Protetor do mancal - esquerdo 01

16 516625 Mancal de chapa repuxada 04 40 873083 Protetor para mancal 02

Nº CÓDIGO DENOMINAÇÃO QT. Nº CÓDIGO DENOMINAÇÃO QT.

16 516625 Mancal de chapa repuxada 08 40 873083 Protetor para mancal 04

05 647933 Suporte da barra esquerda 01

10 627984 Eixo 44,5 x 9,53 04

15 912758 Porca 5/16" - 18 UNC 26

20 209171 Parafuso M 12 x 20 x 1,75 02
