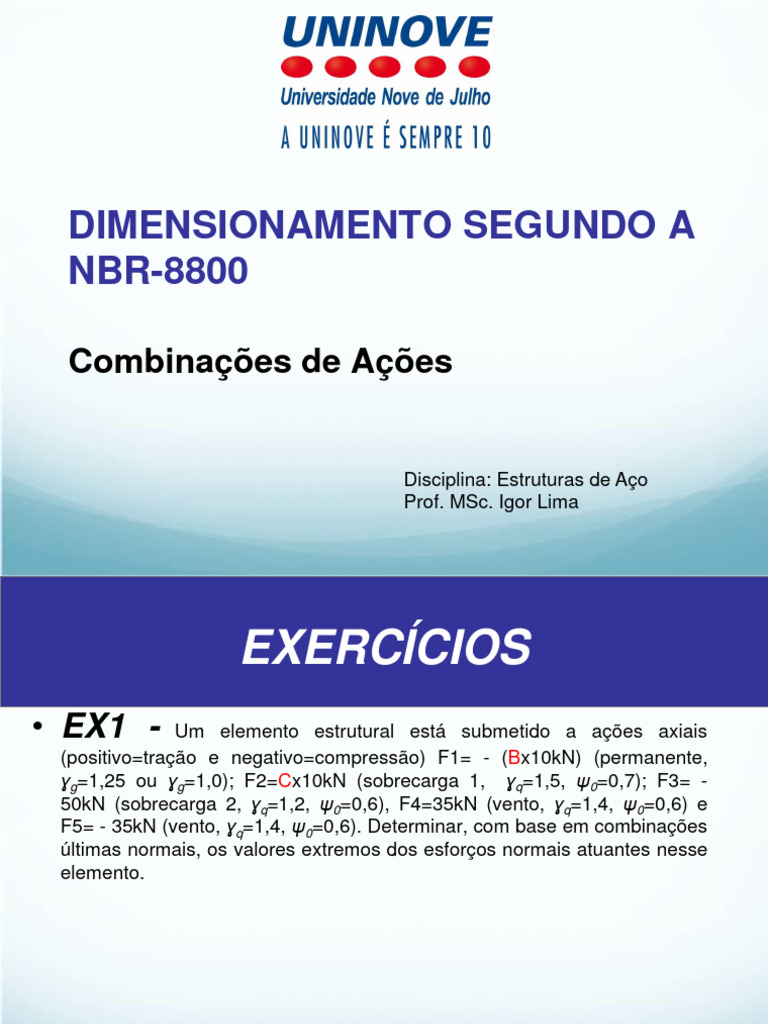

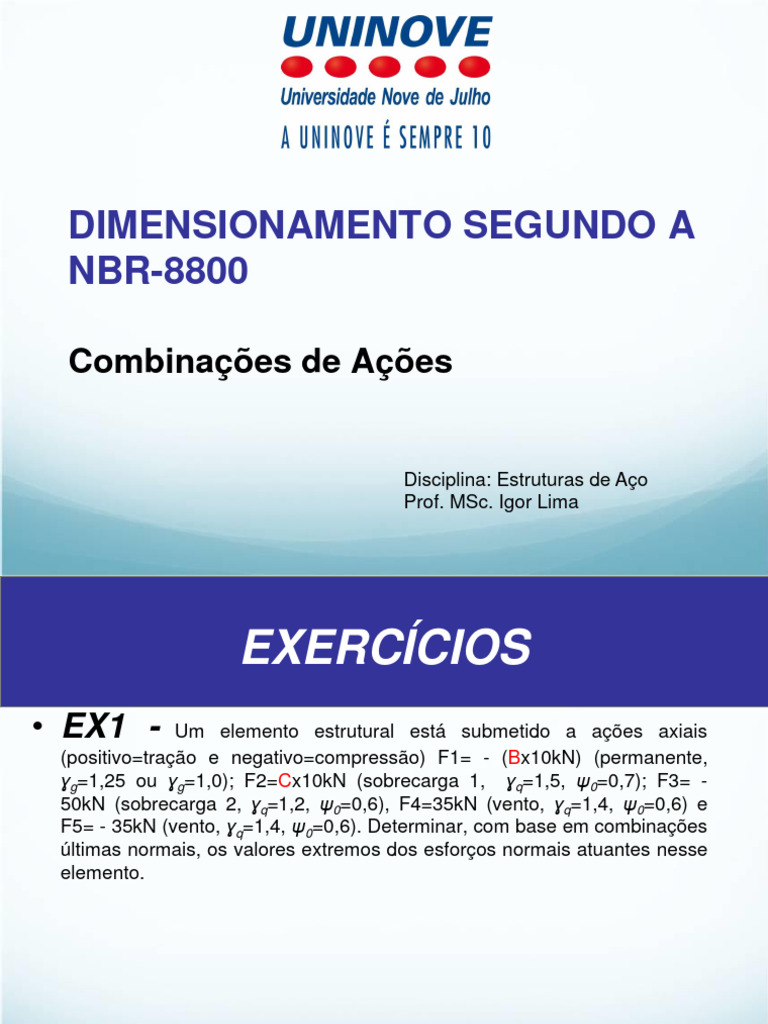

DIMENSIONAMENTO SEGUNDO A

NBR-8800

Combinações de Ações

Disciplina: Estruturas de Aço

Prof. MSc. Igor Lima
 EXERCÍCIOS
• EX1 - Um elemento estrutural está submetido a ações axiais
(positivo=tração e negativo=compressão) F1= - (Bx10kN) (permanente,
ɣg=1,25 ou ɣg=1,0); F2=Cx10kN (sobrecarga 1, ɣq=1,5, ψ0=0,7); F3= -
50kN (sobrecarga 2, ɣq=1,2, ψ0=0,6), F4=35kN (vento, ɣq=1,4, ψ0=0,6) e
F5= - 35kN (vento, ɣq=1,4, ψ0=0,6). Determinar, com base em combinações
últimas normais, os valores extremos dos esforços normais atuantes nesse
elemento.
 EXERCÍCIOS

EX 2 Uma viga de edifício comercial está sujeita a momentos fletores

oriundos de diferentes cargas:
• peso próprio de estrutura metálica Mg1 = 10XC kNm
• peso de outros componentes não-metálicos permanentes Mg2 = 10XA kNm
• ocupação da estrutura Mq = 30 kNm
• Vento 1 Mv = 10XB kNm
• Vento 2 Mv = -10XD kNm
Calcular o momento fletor solicitante de projeto Md.

Onde:
- peso próprio de estrutura metálica : ɣg = 1,25 (1,0)
- peso de outros componentes não-metálicos permanentes moldados em
loco: ɣg = 1,35 (1,0)
- ocupação da estrutura: ɣq =1,5 e ψ0 = 0,7
- vento: ɣq =1,4 e ψ0 = 0,6
 EXERCÍCIOS
EX 3 Uma viga de edifício comercial está sujeita a esforços oriundos de
diferentes cargas:
• peso próprio de estrutura metálica Mg1 = -10XE kN
• peso de outros componentes não-metálicos permanentes Mg2 = 10XA kN
• Sobrecarga 01 Mq = 10xB kN
• Sobrecarga 02 Mq = 60 kN
• vento Mv = -10xC Kn
• vento Mv = 10xD Kn
Calcular o esforço solicitante de projeto Rd.
Onde:
- peso próprio de estrutura metálica : ɣg = 1,25 (1,0)
- peso de outros componentes não-metálicos permanentes: ɣg = 1,5 (1,0)
- Sobrecarga 01: ɣq =1,5 e ψ0 = 0,7
- Sobrecarga 02 : ɣq =1,3 e ψ0 = 0,7
- vento: ɣq =1,4 e ψ0 = 0,6
 EXERCÍCIOS
• EX 4 Uma treliça utilizada na estrutura de aço para cobertura de um galpão industrial está
sujeito a ação permanente (peso próprio e outras sobrecargas per manentes), à ação do vento
(sobrepressão e sucção) e a uma ação decorrente da movimentação de equipamentos para a
qual se utiliza uma talha. Uma barra da mencionada treliça está submetida aos esforços normais
originados das seguintes ações:
• Npp= -5xAKN (compressão devida ao peso próprio);
• Np= -12xC KN (compressão devida às demais cargas permanentes);
• Nw1= + 14 KN (tração devida ao vento de sucção);
• Nw2= -12,5xD KN (compressão devido ao vento de sobrepressão)
• Nq1= -6KN (compressão devida à talha).
• Determine os valores de cálculo dos esforços de compressão e de tração que ocorre m na barra
em questão.

Onde:
- peso próprio de estrutura metálica : ɣg = 1,25 (1,0)
- peso de outros componentes não-metálicos permanentes: ɣg = 1,5 (1,0)
- Sobrecarga (compressão devida à talha): ɣq =1,5 e ψ0 = 0,7
- vento: ɣq =1,4 e ψ0 = 0,6
 CHAVE

I H G F E D C B A
CHAVE:

Coloque seu RA nas espaços a cima. Cada número irá corresponder a

uma letra, sendo a letra I o primeiro número do RA e a letra A o último.
Caso o número correspondente do RA seja 0, então, deverá ser substituído
por 10.
Bibliografia

ABNT NBR 14762, Dimensionamento de Estruturas de Aço com Perfis

Formados a Frio, ABNT, Rio de Janeiro, 2010;

ABNT NBR 8800, Projeto e Execução de Estruturas de Aço de Edifícios, ABNT,

Rio de Janeiro, 2008;

Ferreira, W. G., Dimensionamento de Elementos de Perfis da Aço Laminados e

Soldados, Vitória, 2004;

Rodrigues, G. J. O., Estruturas Metálicas – Notas de aula , Belo Horizonte,

2010;

Pfeil, W. Pfeil, M., Estruturas de Aço, Ed. LTC, Rio de Janeiro, 2000;

Pinheiro, A. C. F. B., Estruturas Metálicas, Ed. Edgard Blücher, São Paulo, 2001;
