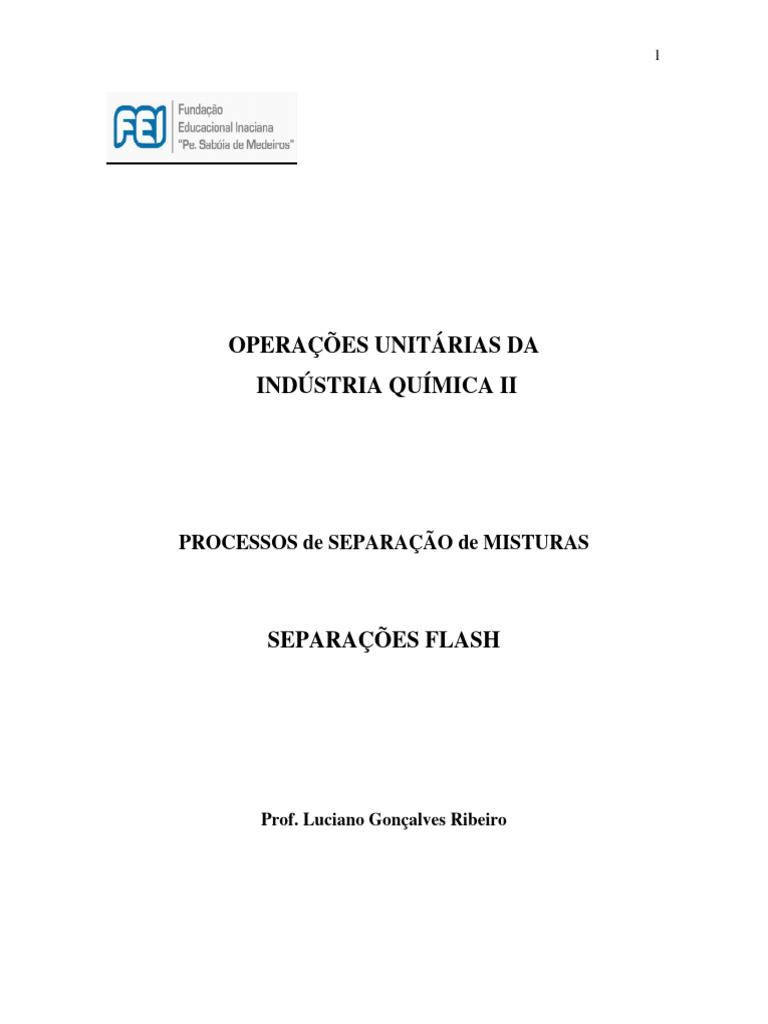

OPERAÇÕES UNITÁRIAS DA
INDÚSTRIA QUÍMICA II

PROCESSOS de SEPARAÇÃO de MISTURAS

SEPARAÇÕES FLASH

Prof. Luciano Gonçalves Ribeiro

 2

SEPARAÇÕES FLASH

1 - Definição
As separações flash representam a forma mais simples de se realizar a separação de
componentes de uma mistura num processo produtivo.

Sua principal diferença em relação ao estudado até o momento (equilíbrio líquido vapor)
reside no fato de que os processos industriais são dinâmicos, ou seja, temos novas variáveis
envolvidas no processo (vazões). A figura a seguir ilustra um vaso de flash, onde uma
corrente alimenta o vaso gerando duas novas correntes em equilíbrio líquido vapor (uma
gasosa e outra líquida).

Conceitualmente não existem grandes diferenças em relação ao estudado até o momento,

excetuando-se a inclusão das expressões matemáticas relacionadas aos balanços de massa
desses processos.

A seguir são apresentadas as deduções das equações utilizadas para a modelagem dos
sistemas de flash binário e multicomponente (isotérmico).
 3

2 - SEPARAÇÕES FLASH – MISTURAS BINÁRIAS

Equações Fundamentais:
Balanço de Massa Global
𝐹 =𝑉+𝐿 (I)

Balanço de Massa por Componente

𝐹 ∗ 𝑧𝐴 = 𝑉 ∗ 𝑦𝐴 + 𝐿 ∗ 𝑥𝐴 (II)

Substituindo a equação I em II, temos:

(𝑉 + 𝐿) ∗ 𝑧𝐴 = 𝑉 ∗ 𝑦𝐴 + 𝐿 ∗ 𝑥𝐴
𝑉 ∗ 𝑧𝐴 + 𝐿 ∗ 𝑧𝐴 = 𝑉 ∗ 𝑦𝐴 + 𝐿 ∗ 𝑥𝐴
𝐿 ∗ 𝑧𝐴 − 𝐿 ∗ 𝑥𝐴 = 𝑉 ∗ 𝑦𝐴 − 𝑉 ∗ 𝑧𝐴
𝐿 ∗ (𝑧𝐴 − 𝑥𝐴 ) = 𝑉 ∗ (𝑦𝐴 − 𝑧𝐴 )

Portanto,

𝑳 (𝒚𝑨 − 𝒛𝑨 )
( )=
𝑽 (𝒛𝑨 − 𝒙𝑨 )

Essa equação representa a relação entre as vazões de líquido e vapor produzidos num vaso
de flash (misturas binárias).

A equação I também pode ser escrita como 𝐿 = 𝐹 − 𝑉 (III)

Substituindo a equação III em II, temos:

𝐹 ∗ 𝑧𝐴 = 𝑉 ∗ 𝑦𝐴 + (𝐹 − 𝑉) ∗ 𝑥𝐴
𝐹 ∗ 𝑧𝐴 = 𝑉 ∗ 𝑦𝐴 + 𝐹 ∗ 𝑥𝐴 − 𝑉 ∗ 𝑥𝐴
𝐹 ∗ 𝑧𝐴 − 𝐹 ∗ 𝑥𝐴 = 𝑉 ∗ 𝑦𝐴 − 𝑉 ∗ 𝑥𝐴
𝐹 ∗ (𝑧𝐴 − 𝑥𝐴 ) = 𝑉 ∗ (𝑦𝐴 − 𝑥𝐴 )
 4

Logo,

𝑽 (𝒛𝑨 − 𝒙𝑨 )
( )=
𝑭 (𝒚𝑨 − 𝒙𝑨 )

Esta equação representa o percentual da corrente que alimenta o vaso de flash que foi
vaporizada no processo.

A relação anterior pode ser rearranjada matematicamente, permitindo a obtenção da seguinte

relação:

𝑉 𝑉
( ) ∗ 𝑦𝐴 − ( ) ∗ 𝑥𝐴 = (𝑧𝐴 − 𝑥𝐴 )
𝐹 𝐹
𝑉 𝑉
( ) ∗ 𝑦𝐴 = ( ) ∗ 𝑥𝐴 + 𝑧𝐴 − 𝑥𝐴
𝐹 𝐹
𝑉 𝑉
( ) ∗ 𝑦𝐴 = ( − 1) ∗ 𝑥𝐴 + 𝑧𝐴
𝐹 𝐹

Portanto,

𝑽
( − 𝟏) (𝒛𝑨 )
𝒚𝑨 = 𝑭 ∗ 𝒙𝑨 +
𝑽 𝑽
( ) ( )
𝑭 𝑭

Essa equação representa a reta do balanço de massa em flash binário. É uma equação do tipo:
𝑉
(𝐹−1)
y = a*x + b (equação de uma reta), sendo o coeficiente angular dessa reta dado por 𝑉 .A
(𝐹)

(𝑧𝐴 )
reta também sempre passa pelo ponto (0, 𝑉 ).
(𝐹)
 5

3 - SEPARAÇÕES FLASH – MISTURAS DE N COMPONENTES

Flash ISOTÉRMICO
Nesse caso, são conhecidas a Pressão e a Temperatura do processo (as incógnitas são:
𝑉
concentrações molares dos componentes nas fases líquida e vapor, além da relação ( ).
𝐹

Lembrando:
Balanço de Massa Global
𝐹 =𝑉+𝐿

Balanço de Massa por Componente

𝐹 ∗ 𝑧𝑖 = 𝑉 ∗ 𝑦𝑖 + 𝐿 ∗ 𝑥𝑖 (I)

Equação do equilíbrio de fases

𝑦𝑖 = 𝑘𝑖 ∗ 𝑥𝑖 (II)

Substituindo a equação II em I, temos:

𝐹 ∗ 𝑧𝑖 = 𝑉 ∗ ( 𝑘𝑖 ∗ 𝑥𝑖 ) + 𝐿 ∗ 𝑥𝑖 (III)

L pode ser substituído pela expressão do balanço de massa global (𝐿 = 𝐹 − 𝑉) (IV)

Substituindo IV em III, temos:

𝐹 ∗ 𝑧𝑖 = 𝑉 ∗ 𝑘𝑖 ∗ 𝑥𝑖 + (𝐹 − 𝑉) ∗ 𝑥𝑖

Ou
𝑉 ∗ 𝑘𝑖 (𝐹 − 𝑉)
𝑧𝑖 = 𝑥𝑖 ∗ ( + )
𝐹 𝐹

(𝐹−𝑉) 𝑉
Mas (𝐹)
𝑝𝑜𝑑𝑒 𝑠𝑒𝑟 𝑒𝑠𝑐𝑟𝑖𝑡𝑜 𝑐𝑜𝑚𝑜 1 −
𝐹
 6

Dessa forma:
𝑉 ∗ 𝑘𝑖 𝑉
𝑧𝑖 = 𝑥𝑖 ∗ ( +1− )
𝐹 𝐹
𝑉 ∗ (𝑘𝑖 − 1)
𝑧𝑖 = 𝑥𝑖 ∗ ( +1 )
𝐹

E, finalmente
𝒛𝒊
𝒙𝒊 =
𝑽
( ∗ (𝒌𝒊 − 𝟏) + 𝟏)
𝑭

Essa equação representa o cálculo da fração molar do componente 𝑥𝑖 na condição de

equilíbrio de fases. Notar que, a obtenção de 𝑥𝑖 se dá através de um processo iterativo, pois
𝑉
𝑥𝑖 é dependente da incógnita .
𝐹

Se conhecemos a fração molar de um componente na fase líquida, 𝑥𝑖 , podemos calcular a

fração molar desse componente na fase vapor, 𝑦𝑖 , através da relação já conhecida: 𝑦𝑖 =
𝑘𝑖 ∗ 𝑥𝑖

Logo,
𝒌𝒊 ∗ 𝒛𝒊
𝒚𝒊 =
𝑽
( ∗ (𝒌𝒊 − 𝟏) + 𝟏)
𝑭

Esta equação permite o cálculo da fração molar de um componente na fase gasosa, que está
numa situação de equilíbrio de fases.

Devemos lembrar também que, na situação e equilíbrio de fases, sempre valem as relações:
∑( 𝑦𝑖 ) = 1 e ∑( 𝑥𝑖 ) = 1

Ou seja,
∑( 𝑦𝑖 ) = ∑( 𝑥𝑖 )
∑( 𝑦𝑖 ) − ∑( 𝑥𝑖 ) = 0 (A)
 7

Escrevendo a equação (A) baseada nos cálculos de 𝑦𝑖 𝑒 𝑥𝑖 , temos:

𝑘𝑖 ∗ 𝑧𝑖 𝑧𝑖
∑ −∑ = 0
𝑉 𝑉
( ∗ (𝑘𝑖 − 1) + 1) ( ∗ (𝑘𝑖 − 1) + 1)
𝐹 𝐹

(𝒌𝒊 − 𝟏) ∗ 𝒛𝒊
∑ = 𝟎
𝑽
( ∗ (𝒌𝒊 − 𝟏) + 𝟏)
𝑭

A equação acima representa uma FUNÇÃO DE CONVERGÊNCIA, sendo que a solução do

vaso de flash em estudo deve satisfazer, necessariamente, esta relação.

A função de convergência será denominada daqui por diante de ∑( 𝑓𝑖 ), sendo que a solução
do problema implica, necessariamente, em ∑( 𝑓𝑖 ) = 0 . A convergência será obtida através
do uso do Método de Convergência de Newton, por exemplo.

Roteiro Simplificado para o Cálculo do Flash isotérmico

 8

LISTA DE EXERCÍCIOS
1) Uma mistura líquida de xileno e anilina deve ser separada um vaso de flash que se encontra
a 745 mHg. Sabendo que a composição da mistura que alimenta o vaso é de 40% molar em
xileno e que a taxa de vaporização da mistura é de 50%, determinar a temperatura de operação
desse vaso.

Dados:
Curva de equilíbrio líquido vapor da mistura xileno / anilina a 745 mmHg

X xileno 0,10 0,20 0,34 0,53 0,72 0,82

Y xileno 0,45 0,58 0,72 0,83 0,86 0,93
T ( °C ) 167 160 153 146 143 141
 9

2) Uma mistura líquida de hexano e benzeno cuja composição é 40 % molar em hexano

alimenta um vaso de flash que se encontra a pressão de 1 atm e à temperatura constante.
Como resultado, 40% do líquido inicialmente alimentado, passa para a fase vapor.
Determinar a temperatura em que essa operação deve ser realizada e as composições das
correntes de líquido e vapor formados.

São também conhecidos os dados de equilíbrio líquido vapor para a mistura a 1 atm (x e y
são frações molares do hexano na fase líquida e vapor respectivamente).

T (°C) x Y
80,1 0 0
77,1 0,1 0,191
75,1 0,2 0,319
73,7 0,3 0,422
72,2 0,4 0,518
71,0 0,5 0,602
70,3 0,6 0,696
69,5 0,7 0,744
69,1 0,8 0,822
68,8 0,9 0,906
68,7 1,0 1,0
10
 11

3) Uma mistura binária cuja composição é de 30% molar em Benzeno e 70% em n-octano é
alimentada num vaso de flash gerado duas novas misturas: uma líquida, cuja fração molar é
de 15% em benzeno e outra vapor, cuja composição é desconhecida.

Para esse sistema, calcular a relação entre as vazões de líquido e vapor gerados no vaso de
flash e a temperatura de operação desse vaso.
Sabe-se que a curva de equilíbrio líquido vapor para o sistema na pressão em que se encontra
é dada por:

X benzeno Y benzeno T (°C)

0,113 0,378 114,85
0,218 0,555 107,10
0,379 0,724 97,9
0,405 0,740 97,2
0,512 0,814 92,4
0,764 0,925 85,2
0,910 0,974 82,1
 12

4) Deseja-se separar uma mistura líquida de Propileno, Propano, Benzeno e Cumeno que
apresenta a seguinte composição molar:
2% em Propileno / 40% em Propano / 27% em Benzeno / 31% em Cumeno
Para realizar essa operação, Propõe-se a utilização de um vaso de flash a 2,4 atm e 70°C.
Pergunta-se: Qual a perda de benzeno na corrente vapor gerada no processo?

Dados:
Pv (mmHg) Propileno Propano Benzeno Cumeno
70°C 22043 18723 551 51
 13

5) Deseja-se separar uma mistura líquida de Propileno, Propano, Benzeno e Cumeno que
apresenta a seguinte composição molar: 2% em Propileno / 40% em Propano / 27% em
Benzeno / 31% em Cumeno
Para realizar essa operação, Propõe-se a utilização de um vaso de flash a 2,4 atm e deseja-se
obter uma taxa de vaporização V/F de 0,40.

Pergunta-se: Qual a perda de benzeno na corrente vapor gerada no processo?

Obs: Adotar estimativa inicial de T = 67°C
Dados:
T (°C)
Pv (mmHg) 62°C 65°C 67°C
Propileno 19130 20117 20874
Propano 16183 17043 17704
Benzeno 425 465 498
Cumeno 36 42 46

6) Um vaso de flash é alimentado por uma corrente líquida (vazão molar = 40 kmol/h) cuja
composição molar é de 50 % do componente A e 50 % do componente B.
A mistura entre os componentes A e B é considerada ideal apresentando uma volatilidade
relativa constante ( = 2,0).
A corrente vapor gerada no processo (V = 10 kmol/h) passa por um condensador onde é
totalmente transformada em líquido saturado.
Para esse sistema, pede-se:
a) A composição das correntes geradas no vaso de flash.
b) Quais dados deveriam ser conhecidos para calcular a carga térmica do condensador ?
Sugestão: Determine uma correlação entre a volatilidade relativa e as frações molares das
fases líquida e vapor a partir das definições abaixo e substitua o resultado dessa correlação
na equação do balanço de massa por componente do sistema.
 = (KA / KB) ;
KA = yA / xA ;
KB = yB / xB
 14

7) Uma mistura ideal contendo 8 % de Etano, 22 % de Propano, 53 % de n-Butano e 17% de

n-Pentano (composição molar) deve ser separada num vaso de flash que opera nas seguintes
condições: temperatura de 82°C e 13.6 atm (10336 mmHg).
Deteminar a composição molar das correntes resultantes.
Utilize o diagrama De Priester para o cálculo das constantes de equilíbrio líquido vapor.

8) Uma mistura líquida cuja vazão é de 100 kmol/h e a composição molar é de 60% em
benzeno, 25 % em tolueno e 15 % em orto-xileno é “flasheada” a 1 atm e 100°C.
a) Qual a composição e vazão das correntes geradas nesse processo?

b) Se o processo fosse mantido a 1 atm (como no item a) e a temperatura reduzida a 95°C,

qual o comportamento das constantes de equilíbrio líquido vapor em relação ao item a ?
Nessa condição você espera obter uma corrente vapor mais pura em benzeno? Explique
apenas baseado nos cálculos da constante de equilíbrio líquido vapor.

c) Deseja-se aumentar a recuperação de benzeno na fase vapor através da utilização de outro

vaso de flash que será alimentado com a corrente de fundo gerada no primeiro vaso (figura
abaixo), porém a uma temperatura de 115°C (a pressão será mantida em 1 atm). Qual a será
a perda total de benzeno nesse processo (corrente líquida) em kg/h ?

Vaso
de
flash
I
Vaso
flash

Perda de
benzeno
 15

Dados:
• Constantes da Equação de Antoine:
Componente A B C
Benzeno 15,9008 2788,51 -52,36
Tolueno 16,0137 3096,52 -53,67
Orto-Xileno 16,1156 3395,57 -59,46

• Peso molecular do benzeno = 78

Obs: Considerar a mistra ideal e calcular a pressão de vapor (Equação de Antoine) por:
lnPv = A - B/(C + T) com T em K e Pv em mmHg
 16

9) Deseja-se verificar a temperatura necessária para vaporizar 43 % de uma mistura

constituída de Propano, n-butano e n-pentano num vaso de flash que opera a uma pressão
constante de 7,5 atm.

Um medidor de vazão foi colocado na linha de alimentação do vaso de flash, sendo medida
uma vazão total de 59.148 kg/h. Também foi analisada uma amostra dessa corrente, obtendo-
se a seguinte composição mássica da mistura:

Componente % Vazão
mássica (kg/h)
Propano 17,26 10.208
n-butano 44,52 26.332
n-pentano 38,22 22.608
TOTAL 100 59.148

Pergunta-se:
a) Sabendo-se que a máxima temperatura disponível para o aquecimento do vaso de flash é
de 90°C, é possível vaporizar a quantidade desejada da mistura inicial ? Justifique.

b) Se a fração molar máxima de n-pentano desejada na fase vapor é de 0,20, é viável operar
esse vaso numa condição de flash isotérmico a 75°C ? (manter a mesma pressão de operação)

Dados:
Pesos moleculares: Propano = 44 ; n-butano = 58 ; n-pentano = 72
Temperatura de Ebulição dos componentes puros a 7,5 atm:
Propano = 19°C / n-butano = 71°C / n-pentano = 115°C
 17

10) Um tambor de flash recebe uma mistura líquida contendo 50% de n-pentano e 50% de n-
octano (em bases molares) que sofre uma vaporização parcial a 146°C e 3,6 bar. Desse
tambor saem duas correntes, uma gasosa e outra líquida.
Determinar a composição dessas correntes, considerando que as misturas são ideais.
Obs: Utilizar o diagrama de Priester para determinação da constante de equilíbrio líquido
vapor dos componentes da mistura.

11) Uma corrente constituída por 20% de hidrogênio, 30% de isobutano e 50% de n-pentano
sofre um flasheamento em um vaso mantido a 3,2 bar e 49°C.
Desse vaso saem duas correntes, uma gasosa e outra líquida. Determinar a vazão e a
composição da corrente gasosa.
Obs: Utilizar o diagrama de Priester para determinação da constante de equilíbrio líquido
vapor dos componentes da mistura.

12) Uma mistura cuja fração molar é 0,20 em etano, 0,50 em propano e 0,30 em dodecano
(C12H26) é flasheada a uma pressão de 12 bar e temperatura fixa de 32°C. Determinar a
composição da fase vapor resultante desse processo.
Obs: Utilizar o diagrama de Priester para determinação da constante de equilíbrio líquido
vapor dos componentes da mistura.

13) Uma corrente cuja fração molar é 0,30 em hidrogênio, 0,20 em isobutano, 0,40 em normal
butano e 0,10 em decano sofre um flasheamento num vaso de flash que se encontra a 3,2 bar
e 49°C.
Sabendo que uma corrente gasosa e uma líquida deixam esse vaso de flash, determinar a
vazão e a composição dessas correntes.
Obs: Utilizar o diagrama de Priester para determinação da constante de equilíbrio líquido
vapor dos componentes da mistura.
