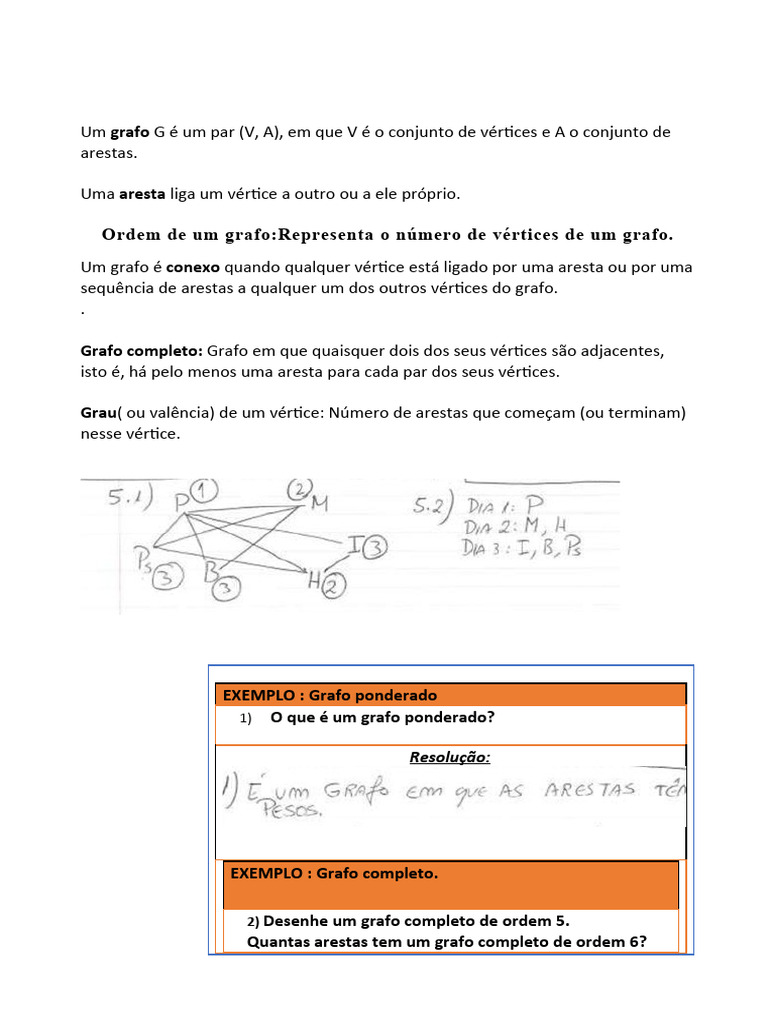

Um grafo G é um par (V, A), em que V é o conjunto de vértices e A o conjunto de

arestas.

Uma aresta liga um vértice a outro ou a ele próprio.

Ordem de um grafo:Representa o número de vértices de um grafo.

Um grafo é conexo quando qualquer vértice está ligado por uma aresta ou por uma
sequência de arestas a qualquer um dos outros vértices do grafo.
.

Grafo completo: Grafo em que quaisquer dois dos seus vértices são adjacentes,
isto é, há pelo menos uma aresta para cada par dos seus vértices.

Grau( ou valência) de um vértice: Número de arestas que começam (ou terminam)

nesse vértice.

EXEMPLO : Grafo ponderado

1) O que é um grafo ponderado?

Resolução:

EXEMPLO : Grafo completo.

2) Desenhe um grafo completo de ordem 5.

Quantas arestas tem um grafo completo de ordem 6?
 Resolução:

ASSUNTO: Grafos EULERIANOS

Grafos HAMILTONIANOS

Grafos de Euler

Circuito: Caminho que começa e acaba no mesmo vértice.

Circuito de Euler: Circuito que passa uma e uma única vez em

cada aresta do grafo.

Um caminho de Euler é um caminho que passa uma e única vez

em cada aresta. O grafo tem que ser conexo e só pode ter dois
vértices de grau ímpar: o início e o fim.

Se o grafo for euleriano, isto é, admitir um circuito de Euler,

então é possível percorrer todas as arestas de uma só vez sem
repetir qualquer aresta do grafo, começando e terminando no
mesmo vértice.

Uma condição necessária e suficiente para que um grafo

seja euleriano é ser conexo e todos os seus vértices serem
de grau par (Teorema de Euler);

Se o grafo admitir um caminho de euler, então também é

possível percorrer todas as arestas de uma só vez sem repetir
qualquer aresta, começando num vértice de grau ímpar e
terminando noutro vértice de grau impar.

Eulerização de grafos.
Processo que consiste em acrescentar arestas, por duplicação
das já existentes, para que o grafo resultante seja euleriano,
isto é, para que
o grafo resultante seja conexo e tenha só vértices de grau par.

Circuito de Hamilton
Caminho que começa e acaba no mesmo vértice, passando por
todos os vértices e não mais que uma vez por cada um deles.

O problema do caixeiro-viajante.

“Admita que um caixeiro-viajante pretende visitar n

cidades diferentes iniciando e terminando a sua
viagem numa das cidades. Suponha, também, que não
importa a ordem com que as cidades são visitadas e
de cada uma delas se pode ir directamente a qualquer
outra.
O problema do caixeiro viajante consiste em descobrir
o percurso que torna mínima a distância total da
viagem visitando cada cidade uma só vez.”

Método das árvores, árvore.

( desenhamos a árvore)

1º) Encontrar todos os circuitos de hamilton possíveis (a

partir de um determinado vértice);
2º) Adicionar os pesos das arestas utilizadas em cada um dos
circuitos;

3º) Escolher o circuito para o qual a soma dos pesos das arestas
percorridas é menor.

Algoritmo dos mínimos sucessivos.

1º) Definimos a cidade (vértice ) de partida.

2º) Seleccionamos a cidade mais próxima tal que:

• Se houver duas à mesma distância

escolhemos aleatoriamente;
• Não podemos repetir nenhuma cidade
exceto a última, depois de terem sido todas
visitadas, voltando ao ponto de partida.

Algoritmo da ordenação do peso das arestas.

1º) Ordenam-se as arestas pelos seus pesos;

2º) Seleccionam-se sucessivamente as arestas com menor

peso, tal que:

• Um vértice nunca poderá aparecer três

vezes;
• Nunca se fecha um circuito havendo vértices
por visitar

3º) Ordena-se a solução conforme o vértice de partida

escolhido.

Nota: Os algoritmos “cidade mais próxima” e “peso das

arestas” não garantem encontrar o
circuito hamiltoniano mínimo (o ótimo), garantindo
apenas encontrar um dos melhores.
Mesmo não obtendo o circuito ótimo, a aplicabilidade
destes dois algoritmos é fácil, rápida e rentável.

Com o algoritmo das árvores, ” encontra-se o

circuito hamiltoniano mínimo, pois experimentamos todas
as possibilidades mas, ao contrário dos outros é de
aplicabilidade difícil e moroso, sendo mesmo impossível,
 na maioria dos casos, de aplicá-lo sem recorrer aos
computadores.

Árvores abrangentes mínimas.

Árvores são grafos conexos que não têm circuitos.

Uma árvore que contenha todos os vértices de um grafo chama-

se árvore
abrangente ou árvore geradora desse grafo.

Uma árvore abrangente mínima de um grafo pesado é uma

árvore abrangente com custo mínimo.

Algoritmo de Kruskal
As arestas do grafo vão-se unindo por ordem
crescente dos pesos, desde que não se formem
circuitos e se garanta que no final todos os vértices
estão na árvore.

Nota: a aplicação do algoritmo de Kruskal garante-nos

que a árvore abrangente encontrada é a mínima.

EXEMPLO

3) observe o grafo que se segue:

3.1)
Indique o
grau de
cada um
dos
vértices.

3.2) este gr
afo Admite
um
circuito eul
 eriano? se achar que sim, apresente-o. Se achar
que não, justifique e apresente uma
possível eulerização.

3.3) este grafo admite um circuito hamiltoniano?

. Em caso afirmativo apresente um.

Resolução:

EXEMPLO
1) Numa região existem 5 cidades que designamos pelas
letras A, B, C, D, E. As ligações existentes entre estas
cidades e as respectivas distâncias estão representadas no
grafo abaixo:

1.1) Com base nos valores que estão neste grafo, complete
os espaços em branco da seguinte tabela:
 A B C D
A ////////////////// ///////////////////// ///////////////////// ///////////////////
B ///////////////////// ////////////////////// ///////////////////
//////////////////// /
//////////////////////
C //////////////////// ///////////////////
//////////////////// ///////////////////
D ///////////////////
///////////////////
E

1. 2)Suponha que pretende visitar todas estas cidades e

voltar à cidade inicial, percorrendo a menor distância
possível. Obtenha uma solução para a escolha do
melhor trajecto, usando

1.2.1) o algoritmo dos mínimos sucessivos.

1.2.2) Algoritmo por ordenação dos pesos das arestas.

1.2.3) o método das árvores, admitindo que pretendemos

visitar em primeiro lugar a cidade A. Em segundo vamos
para B ou para C. No final voltamos à cidade A.

1.3) Se o objectivo fosse ligar as cidades por um cabo de

fibra óptica e as distâncias fossem as que estão no grafo
indicado, qual seria a árvore abrangente mínima?
Apresente a árvore e a respectiva distância.

1.4) Será possível iniciar um percurso na cidade B,

percorrer todas as estradas uma única vez e voltar à cidade
B? Se acha que sim, justifique e apresente um percurso
possível. Se acha que não, apresente uma justificação.

Resolução:
EXEMPLO
4) Cinco localidades, que designaremos pelas letras A, B,
C, D, E, estão ligadas entre si por diversas estradas.

As estradas existentes e as respectivas distâncias são:

[AB] 7km, [AE] 17km, [BC] 10Km , [BD] 21Km,

[CE] 8Km, [CD] 12 Km, [ED] 33Km, [EB] 11Km.

4.1) Representando as localidades por vértices e as

estradas por arestas, represente as referidas ligações
através de um grafo. Indique também os pesos das
arestas.

4.2) Admita que a equipe de manutenção das estradas

pretende inspeccionar o estado de conservação do
asfalto e, para tal, precisa de passar por todas as
estradas. Será possível começar e acabar em A, passando
uma única vez em cada uma das estradas? justifique. Se
achar que sim, indique um percurso possível. Se achar
que não, apresente uma eulerização que repita o
mínimo de arestas possível.

4.3) Suponha que um vendedor pretende visitar as cinco

localidades, começando e acabando na mesma cidade, e
procura o caminho mais curto possível. Ajude-o a
encontrar a solução usando o método:

4.3.1) mínimos sucessivos. ( apresente todas as

possibilidades).

4.3.2) ordenação dos pesos das arestas. Comece por

apresentar todas as arestas ordenadas por ordem
crescente de pesos.

4.4) Suponha agora que o vendedor pretende visitar as

cinco localidades mas já decidiu começar e terminar em
"A". Use o método das árvores para encontrar o
caminho mais curto possível. Apresente todas as
possibilidades de forma organizada e
as respectivas distâncias.
4.5) Nesta mesma zona vai ser construída uma
canalização para abastecimento de água e pretendemos
planear a obra de modo a usar a menor quantidade
possível de tubos. Admita que só pode construir
tubagens de acordo com as ligações e as distâncias
acima indicadas. Utilize o algoritmo de Kruskal para
resolver o problema. Apresente a árvore abrangente
mínima correspondente e o seu comprimento total.

Resolução:
EXEMPLO : Caminhos Crítico

6) Para a execução de um determinado projecto, são

necessárias 10 tarefas.

Sabemos que a tarefa T10 demora 16 dias e depende das

tarefas T5 e T7.

A Tarefa T5, assim como as Tarefas T1, T2, T4 e T6 demoram,

cada uma, 12 dias.

A tarefa T2 depende de T1. A tarefa T3 depende de T2 e

demora 11 dias.

A tarefa T5 depende da tarefa T3. A tarefa T9 demora 6 dias e

depende das tarefas T4 e T6. A tarefa T8 depende da tarefa T9
e demora 7 dias.

A Tarefa T7 depende da tarefa T8 e demora 17 dias.

As tarefas T1, T4 e T6 não têm qualquer dependência.

6.1) Apresente uma tabela em que na primeira coluna coloque

as tarefas T1 a T10, na segunda coluna indique a duração (em
dias) e na terceira coluna indique as dependências de cada
uma.

6.2) Apresente o digrafo correspondente.

6.3) Ao fim de quanto tempo terá

concluídas as seguinte tarefas: T1? T2? T3?
T4? T5? T6? T7? T8? T9? T10?

6.4) Determine o tempo mínimo necessário para concluir

o projecto.

Resolução:

EXEMPLO
3) A tabela seguinte representa as tarefas a realizar
para ser cumprido um determinado projecto:

Tarefas Tempo ( minutos) Dependências

T1 9 Nenhuma
T2 12 T1
T3 8 T1
T4 7 T1
T5 14 T3, T4
 T6 12 T2, T3, T4
T7 13 T5, T6
T8 25 T6
T9 10 T7, T8
T10 10 T9
T11 9 T10,

3.1) Desenha o grafo que represente a situação.

3.2) Ao fim de quanto tempo estarão concluídas as

seguintes tarefas: T1? T2? T3? T4? T5? T6? T7? T8? T9?
T10? T11?

3.3) Determina tempo mínimo necessário para concluir

o projecto.

Resolução:

EXEMPLO
2) Numa escola existem 10 turmas ( T1, T2, T3, T4,
T5, T6, T7, T8, T9, T10) e 7 professores (A, B, C, D, E,
F, G).
Cada professor tem as seguintes turmas:

Professor: / Turmas
A 1, 2, 3
B 5, 6, 4
C 7, 8, 9
D 2, 1, 10
E 6, 4, 2
F 8, 10, 3
G 9, 5, 7

Pretendemos fazer reuniões com todas as turmas de

modo que cada professor não tenha mais do que uma
reunião por dia.

Indique o número mínimo de dias para efectuar as reuniões

de todas as turmas indicando em cada dia quais as turmas
que têm reunião.

Resolução:

EXEMPLO
5) Uma comissão de exames nacionais pretende calendarizar
os exames, de modo que os alunos não tenham dois exames
no mesmo dia.
A tabela que se segue mostra os exames que os alunos A, B,
C e D têm de realizar.

Português Matemática IDES História Biologia

A X X X
B X X
C X X X
D X X

5.1) Desenha um grafo que sirva de modelo à informação

disponível.

5.2) Considerando que cada aluno não pode fazer mais do

que um exame por dia, diz qual é o número mínimo de
dias necessários para a realização dos exames e apresenta
a distribuição dos exames pelos vários dias.

Resolução:
