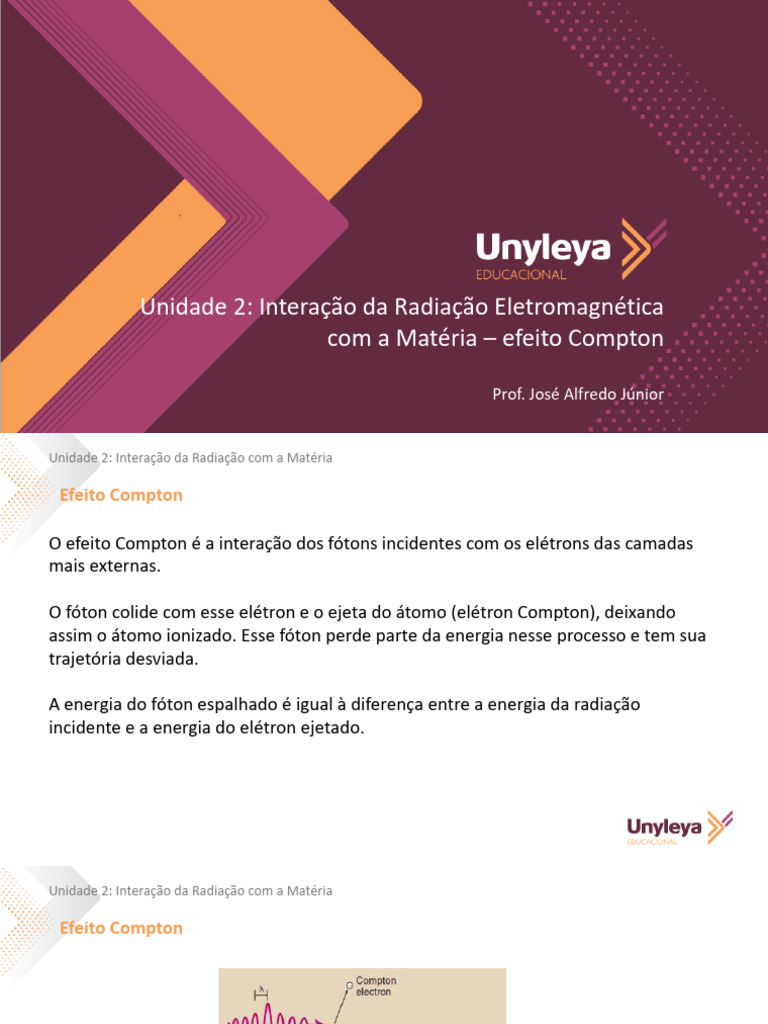

Unidade 2: Interação da Radiação Eletromagnética

com a Matéria – efeito Compton

Prof. José Alfredo Júnior

Unidade 2: Interação da Radiação com a Matéria

Efeito Compton

O efeito Compton é a interação dos fótons incidentes com os elétrons das camadas
mais externas.

O fóton colide com esse elétron e o ejeta do átomo (elétron Compton), deixando
assim o átomo ionizado. Esse fóton perde parte da energia nesse processo e tem sua
trajetória desviada.

A energia do fóton espalhado é igual à diferença entre a energia da radiação

incidente e a energia do elétron ejetado.
Unidade 2: Interação da Radiação com a Matéria

Efeito Compton

Fonte: RADIOLOGIC SCIENCE FOR TECHNOLOGISTS: PHYSICS, BIOLOGY, AND PROTECTION,

ELEVENTH EDITION Copyright© 2017 by Elsevier, Inc. All rights reserved.
Unidade 2: Interação da Radiação com a Matéria

Efeito Compton

A energia do elétron ejetado é igual a energia de ligação mais a energia cinética com
a qual o elétron escapa do átomo.

A probabilidade de ocorrência do efeito Compton é inversamente proporcional a

energia do fóton incidente (1/E) e não depende do número atômico do elemento.
Unidade 2: Interação da Radiação com a Matéria

Efeito Compton

A probabilidade de
ocorrência do efeito
Compton diminui,
conforme a energia do
fóton incidente aumenta.

Fonte: RADIOLOGIC SCIENCE FOR TECHNOLOGISTS: PHYSICS, BIOLOGY, AND PROTECTION, ELEVENTH EDITION
Copyright© 2017 by Elsevier, Inc. All rights reserved.
Unidade 2: Interação da Radiação com a Matéria

Efeito Compton

A energia do fóton espalhado é igual a diferença entre a energia do fóton incidente e

a energia do elétron ejetado. Ou seja:
𝐸𝑠 = 𝐸𝑖 − 𝐸𝑒

Como a energia do elétron ejetado é igual a energia de ligação mais a energia

cinética com a qual o elétron escapa do átomo:

𝐸𝑠 = 𝐸𝑖 − (𝐸𝐵 + 𝐸𝐾𝐸 )

𝐸𝑖 é a energia do fóton incidente

𝐸𝑠 é a energia do fóton espalhado
𝐸𝑏 é a energia de ligação do elétron
𝐸𝐾𝐸 é a energia cinética do elétron
 Unidade 2: Interação da Radiação com a Matéria

Cinemática do Efeito Compton

Nesta figura podemos ver o plano

da colisão entre as duas
partículas.

O fóton incidente com energia hν

interage com o elétron em
repouso e é espalhado com um
ângulo (θ) de energia hν’. O Fonte: Física das Radiações / Emico Okuno, Elisabeth Mateus Yoshimura. – São Paulo: Oficina de Textos, 2010 – 1ª
Reimpressão 2014.

elétron ejetado é espalhado com

um ângulo (Φ), esse elétron
também é chamado de elétron de
recuo.
 Unidade 2: Interação da Radiação com a Matéria

Cinemática do Efeito Compton

As equações para conservação de energia e de momento são dadas por:

hν + 𝑚𝑒 𝑐 2 = hν’ + E ou hν = hν’ + K

hν’
sen(θ) = p sen(Φ)
𝑐

hν hν’
= p cos (Φ) + cos(θ)
𝑐 𝑐

E é a energia total
K é a energia cinética
p é o momento linear do elétron após a colisão
Unidade 2: Interação da Radiação com a Matéria

Cinemática do Efeito Compton

A relação entre energia e momento para o elétron relativístico é:

𝐸 2 = 𝑝2 𝑐 2 + 𝑚𝑒2 𝑐 4

hν
Utilizando α = :
𝑚𝑒 𝑐 2
ℎν ℎ
hν‘ = ou λ’-λ = (1 − cos θ )
1+ α(1−cos θ ) 𝑚𝑒 𝑐 2

θ
cot (Φ) = (1+α) tg( )
2
Unidade 2: Interação da Radiação com a Matéria

Cinemática do Efeito Compton

A relação entre energia e momento para o elétron relativístico é:
𝐸 2 = 𝑝2 𝑐 2 + 𝑚𝑒2 𝑐 4

hν
Utilizando α = :
𝑚𝑒 𝑐 2
ℎν ℎ
hν‘ = ou λ’-λ = (1 − cos θ )
1+ α(1−cos θ ) 𝑚𝑒 𝑐 2

θ
cot (Φ) = (1+α) tg( )
2

A primeira decorrência dessas equações é que a energia do fóton incidente não pode
ser totalmente transferida para o elétron.
Unidade 2: Interação da Radiação com a Matéria

Cinemática do Efeito Compton

Essa energia restante é dada pela equação:

ℎν
h𝜈‘𝑚𝑖𝑛 =
1+2α
Unidade 2: Interação da Radiação com a Matéria

Cinemática do Efeito Compton

Retroespalhamento:

A energia do fóton retroespalhado, para energias muito altas de fóton incidente (α = 1,

θ = 180°), tende a um valor constante de 255 keV (m𝑐 2 /2), independentemente da
energia do fóton:

ℎν
h𝜈‘ =
1+2α

hν
Como α = , (1 + 2α) 2α
𝑚𝑒 𝑐2

ℎν
h𝜈‘ =
2α
Unidade 2: Interação da Radiação com a Matéria

Cinemática do Efeito Compton

Retroespalhamento:

A energia do fóton retroespalhado, para energias muito altas de fóton incidente (α = 1,

θ = 180°), tende a um valor constante de 255 keV (m𝑐 2 /2), independentemente da
energia do fóton

ℎν
h𝜈‘ = hν
2
𝑚𝑒 𝑐2

𝑚𝑒 𝑐 2 0,511 𝑀𝑒𝑉
h𝜈‘ = = = 0,255 MeV ou 255 keV
2 2
 Unidade 2: Interação da Radiação com a Matéria

Referências

➢ Física das Radiações / Emico Okuno, Elisabeth Mateus Yoshimura. – São Paulo: Oficina de Textos, 2010 – 1ª
Reimpressão 2014.

➢ RADIOLOGIC SCIENCE FOR TECHNOLOGISTS: PHYSICS, BIOLOGY, AND PROTECTION, ELEVENTH EDITION Copyright©
2017 by Elsevier, Inc. All rights reserved.

➢ Dos Santos, Vinícius Fernando Fator de aumento de dose em radioterapia com nanopartículas: estudo por
simulação Monte Carlo, 2017.

➢ SA, José Roberto et al . Interação da Física das Radiações com o Cotidiano: uma prática multidisciplinar para o
Ensino de Física. Rev. Bras. Ensino Fís., São Paulo , v. 39, n. 1, e1503, 2017 . Available from
<http://www.scielo.br/scielo.php?script=sci_arttext&pid=S1806-11172017000100603&lng=en&nrm=iso>. access
on 13 Dec. 2020. Epub Oct 10, 2016. http://dx.doi.org/10.1590/1806-9126-rbef-2016-0119.

➢ Sahlimar Calegari Zanatta et al. / Lat. Am. J. Sci. Educ. 6, 12017 (2019)
