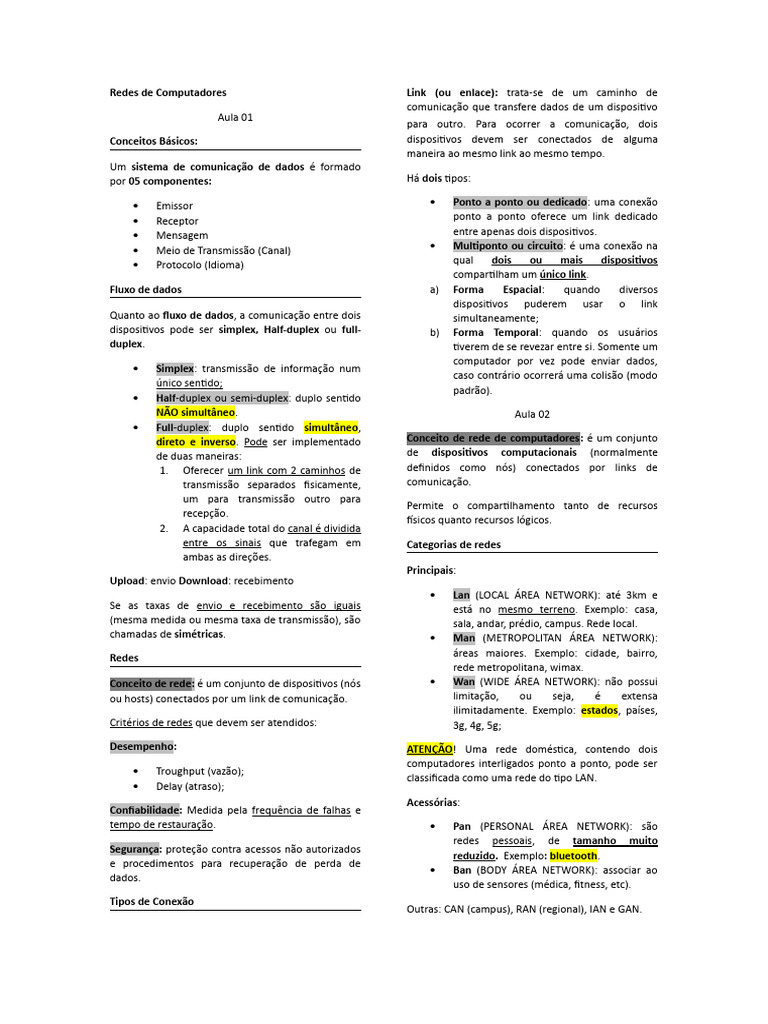

Redes de Computadores Link (ou enlace): trata-se de um caminho de

comunicação que transfere dados de um dispositivo

Aula 01
para outro. Para ocorrer a comunicação, dois
Conceitos Básicos: dispositivos devem ser conectados de alguma
maneira ao mesmo link ao mesmo tempo.
Um sistema de comunicação de dados é formado
por 05 componentes: Há dois tipos:

 Emissor  Ponto a ponto ou dedicado: uma conexão

 Receptor
 Mensagem
 Meio de Transmissão (Canal)
 Protocolo (Idioma)
Fluxo de dados
Quanto ao fluxo de dados, a comunicação entre dois
dispositivos pode ser simplex, Half-duplex ou full-
duplex.
 Simplex: transmissão de informação num
único sentido;
 Half-duplex ou semi-duplex: duplo sentido
NÃO simultâneo.
 Full-duplex: duplo sentido simultâneo,
direto e inverso. Pode ser implementado
de duas maneiras:
1. Oferecer um link com 2 caminhos de
transmissão separados fisicamente,
um para transmissão outro para
recepção.
2. A capacidade total do canal é dividida
entre os sinais que trafegam em
ambas as direções.
Upload: envio Download: recebimento
Se as taxas de envio e recebimento são iguais
(mesma medida ou mesma taxa de transmissão), são
chamadas de simétricas.
Redes
Conceito de rede: é um conjunto de dispositivos (nós
ou hosts) conectados por um link de comunicação.
Critérios de redes que devem ser atendidos:
Desempenho:
 Troughput (vazão);
 Delay (atraso);
Confiabilidade: Medida pela frequência de falhas e
tempo de restauração.
Segurança: proteção contra acessos não autorizados
e procedimentos para recuperação de perda de
dados.
Tipos de Conexão
ponto a ponto oferece um link dedicado
entre apenas dois dispositivos.
 Multiponto ou circuito: é uma conexão na
qual dois ou mais dispositivos
compartilham um único link.
a) Forma Espacial: quando diversos
dispositivos puderem usar o link
simultaneamente;
b) Forma Temporal: quando os usuários
tiverem de se revezar entre si. Somente um
computador por vez pode enviar dados,
caso contrário ocorrerá uma colisão (modo
padrão).
Aula 02
Conceito de rede de computadores: é um conjunto
de dispositivos computacionais (normalmente
definidos como nós) conectados por links de
comunicação.
Permite o compartilhamento tanto de recursos
físicos quanto recursos lógicos.
Categorias de redes
Principais:
 Lan (LOCAL ÁREA NETWORK): até 3km e
está no mesmo terreno. Exemplo: casa,
sala, andar, prédio, campus. Rede local.
 Man (METROPOLITAN ÁREA NETWORK):
áreas maiores. Exemplo: cidade, bairro,
rede metropolitana, wimax.
 Wan (WIDE ÁREA NETWORK): não possui
limitação, ou seja, é extensa
ilimitadamente. Exemplo: estados, países,
3g, 4g, 5g;
ATENÇÃO! Uma rede doméstica, contendo dois
computadores interligados ponto a ponto, pode ser
classificada como uma rede do tipo LAN.
Acessórias:
 Pan (PERSONAL ÁREA NETWORK): são
redes pessoais, de tamanho muito
reduzido. Exemplo: bluetooth.
 Ban (BODY ÁREA NETWORK): associar ao
uso de sensores (médica, fitness, etc).
Outras: CAN (campus), RAN (regional), IAN e GAN.
W-LAN: wi-fi Atenção! Wire (fio) Less (sem) = Wireless significa
sem fio. Logo, todo wi-fi é wireless, mas não o
Aula 03 inverso.
Guiadas ou cabeadas: Hot spot: oferece apenas acesso à internet.
 Podem ser fios de cobre (coaxial ou par Access point: oferece acesso também aos recursos
trançado) locais.
 Fibra óptica
IEEE Padrão 802.3: ethernet
Atenção! Cabo de par trançado, cabo coaxial e cabo
de fibra óptica são exemplos de meios de Padrão 802.5: token ring
transmissão utilizados em redes de computadores.
Padrão 802.11: wi-fi
Cabo coaxial: é um fio de cobre esticado na parte
Obs.: Não é destinado para uso em redes de longa
central, envolvido por um material isolante.
distância.
Pares trançados: podem ser usados na transmissão
Padrão 802.15: bluetooth
de sinais analógicos ou digitais. Consiste em quatro
pares de fios trançados blindados ou não, e envolto Padrão 802.16: wimax
de um revestimento externo flexível. Esse cabo cobre
distâncias menores que o cabo coaxial e utiliza um
conector chamado RJ-45.

Cabos de fibra óptica: podem ser danificados com Wi-Fi – 802.11

facilidade se forem encurvadas demais. Consiste em
uma casca e um núcleo de vidro ou plástico 802.11.b: 11 mbps/2.4 ghz
(extrudido) e, não cobre, para transmissão de luz.
802.11.a: 54 mbps/5 ghz
Por outro lado, é realmente imune a ruídos
eletromagnéticos. Pode assumir duas características 802.11.g: 54 mbps/2.4 ghz
físicas diferentes:
802.11.n: 150/300 até 600 mbps e 2.4 ou 2.5 ghz
 Fibra Multimodo: o leva o feixe de luz por
vários modos ou caminhos, por uma 802.11.ac: 5 ghz/ 1300 mbps
distância menor, com menores taxas de
transmissão, mais imprecisa, diâmetro
maior e alto índice de refração e Vantagem do Wi-Fi: custo barato, fácil
atenuação, mas possui construção mais implementação, mobilidade, etc.
simples, é mais barata e utilizada em LANs.
 Fibra Monomodo: leva o feixe de luz por
um único modo ou caminho, por uma
Aula 04
distância maior, com maiores taxas de
transmissão, mais precisa, diâmetro menor Topologias
e baixo índice de refração e atenuação,
mas possui construção mais complexa, é Conceito: é o modo pela qual uma rede é
mais cara e utilizada em WANs. organizada, dois ou mais dispositivos se conectam a
um link, dois ou mais links formam uma topologia.
Ethernet: é rede CABEADA.
A topologia é a representação geométrica da relação
Wi-fi: é rede sem fio que permite por meio de ondas
de todos os links e os dispositivos de uma conexão
de rádio um dispositivo conectar-se à internet e
entre si.
transmitir dados para outro dispositivo. A conexão ao
WIFI se dá por meio de roteador. Não é indicado para Topologias básicas:
longa distância.
 Malha ou mesh;
 Barramento;
 Anel;
Não guiadas ou wireless (significa SEM FIO):
 Estrela;
 Infravermelho;  Híbrida;
 Radiodifusão (antenas e ondas de rádio
que se propagam por meio do ar);
Topologia Malha (MESH): cada dispositivo possui um
link ponto a ponto dedicado com cada um dos
demais dispositivos. É Ponto a ponto ou dedicado.
Obs.: A esquerda temos a topologia malha completa
(Full Mesh), isto é, cada nó se conecta a todos os
outros nós; à direita, temos uma malha parcial, ou
seja, nem todos os nós se conectam aos outros nós.
Malha duplex = n(n-1)/2
Obs.: Não é escalável, ou seja, não é aumentável.
Obs.: A fórmula permite saber quantos cabos
precisará. Por exemplo: Havendo 05 computadores,
quantos cabos haverá? 5.(5-1)/2 = 5.4/2 = 10.
Vantagens:
 Link dedicado/ponto a ponto elimina
problemas de trafego;
 Robustez (altas taxas de transmissão ou
velocidade de conexão);
 Privacidade e segurança;
 Facilidade de isolamento de falhas;
Desvantagens:
 Baixa escalabilidade;
 Alto custo;
 Indicada para poucas máquinas (limitada);
Importante! A utilização mais comum desse tipo de
rede é para interligar – por exemplo – matrizes e
filiais em uma rede metropolitana cabeada.
Topologia de Barramento (BUS): apresenta um
enlace multiponto, ou seja, um único cabo atua
como um backbone que interliga todos os
dispositivos da rede. É Half-duplex.
 BROADCAST: difusão (para todos).
 UNICAST: para um destinatário.
 MULTICAST: para um subconjunto.
Vantagens:
 Facilidade de instalação;
 Menor consumo de cabeamento;
Desvantagens:
 Dificuldade de reconfiguração;
 Dificuldade de isolamento de falhas;
 Dificuldade de acrescentar novos
dispositivos, podendo implicar a
substituição do backbone;
 Limite quanto ao número de nós e
distância entre eles;
Obs.: A ethernet é uma rede de difusão (broadcast)
que só pode ser implementada em barramento ou
estrela.
Obs.: O CSMA/CD é um protocolo que pode ser
utilizado para evitar colisão e controlar o acesso. Se
uma estação detecta uma colisão ao transmitir um
quadro, a transmissão é cancelada pela estação, que,
após um intervalo de tempo aleatório, tenta realiza-
la novamente.
Obs.: Na topologia barramento, o canal de
transmissão é considerado como broadcast.
Aula 05
Topologia Anel/Cíclica (RING):
Conceito: cada dispositivo possui uma conexão
ponto a ponto dedicada com outros dois dispositivos
conectados de cada lado. Um sinal percorre o anel
em um sentido (simplex) e cada dispositivo no anel
possui um repetidor (TOKEN RING).
Obs.: Não há colisões.
Obs.: Nas redes locais (LAN) de difusão do tipo anel,
há necessidade de se definir alguma regra (TOKEN
RING) para arbitrar os acessos simultâneos ao
enlace.
Obs.: Na topologia em anel, a comunicação entre os
nós da rede pode ocorrer em ambas as direções:
sentido horário e sentido anti-horário.
Obs.: Na topologia em anel de uma rede de
computadores, os dispositivos não estão conectados
a um hub central. Na verdade, cada dispositivo está
conectado diretamente ao dispositivo vizinho,
formando um circuito fechado, seja fisicamente (anel
físico) ou logicamente (anel lógico). Não há um hub
central na topologia em anel; em vez disso, os
dispositivos são conectados em série, e a
comunicação ocorre passando de um dispositivo
para o próximo até chegar ao destino.
Vantagens:
 Facilidade de instalação e reconfiguração;
 Menor consumo de cabeamento;
 Isolamento de falhas simplificado (alarme);
Desvantagens:
 Limitação quanto ao comprimento máximo
do anel e número máximo de dispositivos;
 Dificuldade de acrescentar novos
dispositivos, podendo implicar a
substituição do backbone;
 Tráfego unidirecional, estações inoperantes
derrubam a rede;
Topologia Estrela/Radial (STAR):
Conceito: em uma topologia estrela, cada dispositivo
tem um link ponto a ponto, dedicado, ligado apenas
com o nó central (HUB ou SWITCH).
Importante! Não admite tráfego direto entre os
dispositivos.
Obs.: É a mais comum.
Vantagens:
 Fácil instalação e reconfiguração;
 Robustez;
 Facilidade de isolamento de falhas.
Desvantagem:
 Dependência de toda topologia em um
único ponto (nó central), ou seja, se o nó
central parar, toda a rede irá parar;
Características:
 Quantidade de cabos cresce linearmente
de acordo com a quantidade de nós.
Obs.: Mainframe é um computador de grande porte.
Aula 06
Dispositivos intermediários em redes ethernet
Host: é qualquer dispositivo que envie ou receba
dados.
Roteador: encaminha pacotes a todos os dispositivos
conectados a ele.
Repetidor:
Hub (concentrador):
 Hub Passivo (conector): é um conector que
concentra e conecta os cabos provenientes
de diferentes ramificações. Não é
conectado na rede elétrica (não é capaz de
regenerar sinais digitais). Alcança até
100m.
 Hub Ativo (repetidor multiportas ->
regenerador). Objetiva concentrar os
enlaces e aumentar o alcance de uma rede
local por meio da regeneração de sinais.
Obs.: Ao receber dados, ele os distribui para todas
as outras portas – ele não é capaz de transmitir
dados somente para uma porta específica. Dessa
forma, apenas uma máquina pode transmitir dados
de cada vez para evitar colisões.
 Topologia física: trata de como estão
dispostos os links (cabos) e os nós de uma
rede.
 Topologia lógica: trata de como os dados
efetivamente percorrem os links e
transitam entre dispositivos.
Característica: a topologia física é estrela. Já a
topologia lógica é de barramento. Half-duplex.
Bridge (ponte):
Conceito: é um equipamento de rede que também é
capaz de regenerar o sinal que recebe, porém ela
tem uma função extra: possui capacidade de
filtragem, possibilitando verificar o endereço de
destino de um conjunto de dados e decidir se este
deve ser encaminhado ou descartado.
Permite conectar segmentos de redes que podem ou
não utilizar tecnologias de enlace distintas (Ex:
Ethernet + Token Ring) de forma que possam se
comunicar como se fossem uma única rede.
A primeira etapa na evolução da Ethernet foi a
segmentação de uma LAN por meio de bridges.
É um dispositivo de rede utilizado para juntar várias
LANs físicas em uma única LAN lógica. Elas
desempenham um papel importante na interconexão
de redes locais, permitindo a comunicação entre
diferentes segmentos de rede enquanto mantêm a
segurança e o desempenho da rede.

As bridges possuem dois efeitos sobre uma LAN

Ethernet: reduz o tráfego de dados, aumentam a
largura de banda e segmenta os domínios de colisão.

As informações manipuladas por uma bridge são

chamadas de quadros ou frames, assim como no  Roteador – rede, switch de camada três
switch. Há diversos tipos de bridge:  Switch ou ponte – enlace, camada dois
 Hub – física, camada um
 Simples – quando possui apenas duas
portas, logo conecta apenas dois
segmentos;
 Multiporta – quando possui diversas Aula 07
portas, logo conectam vários segmentos;
Padrões Ethernet:
 Transparente – quando é invisível para
outros dispositivos da rede, não
necessitando de configurações;
 Tradução – quando conecta redes de
tecnologias de enlace diferentes.

Switch (comutador): é uma evolução das bridges, ou

seja, é uma ponte multiporta. É um dispositivo que
recebe os dados de um computador de origem e os
redireciona para um computador de destino. Assim,
esses dados não necessitam ser retransmitidos para
todos os nós de uma rede de computadores. Full
duplex.

Vantagens:

 Autonegociação (velocidades diferentes);

 Autoaprendizado;
 Encaminhamento;
 Full-duplex;
 Não há colisão;
 Unicast;

Obs.: Pode possuir broadcast no caso de a máquina

querer mandar para todos.

Obs.: O switch admite o envio tanto em broadcast,

quanto em unicast.

Importante! Pode ser usado como repetidor, pois

possui, internamente, um mecanismo de repetição.

Importante! Hub e Switch interconectam maquinas

dentro de uma mesma rede, sendo que no hub tem
um único domínio de colisão (barramento, Half
duplex, desuso) e no Switch cada porta é um
domínio de colisão.

Roteador: permite estabelecer a comunicação entre

duas redes distintas.

É um switch de camada três.
