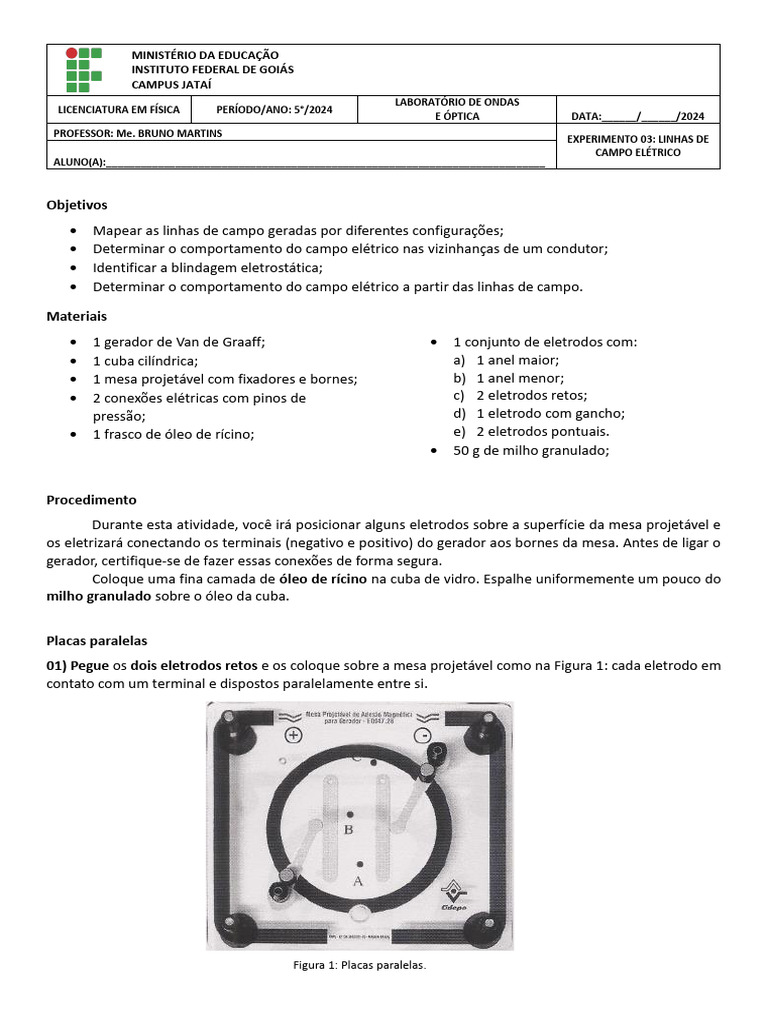

MINISTÉRIO DA EDUCAÇÃO

INSTITUTO FEDERAL DE GOIÁS

CAMPUS JATAÍ
LABORATÓRIO DE ONDAS
LICENCIATURA EM FÍSICA PERÍODO/ANO: 5°/2024
E ÓPTICA DATA:______/______/2024
PROFESSOR: Me. BRUNO MARTINS
EXPERIMENTO 03: LINHAS DE
CAMPO ELÉTRICO
ALUNO(A):____________________________________________________________________________

Objetivos
• Mapear as linhas de campo geradas por diferentes configurações;
• Determinar o comportamento do campo elétrico nas vizinhanças de um condutor;
• Identificar a blindagem eletrostática;
• Determinar o comportamento do campo elétrico a partir das linhas de campo.

Materiais
• 1 gerador de Van de Graaff; • 1 conjunto de eletrodos com:
• 1 cuba cilíndrica; a) 1 anel maior;
• 1 mesa projetável com fixadores e bornes; b) 1 anel menor;
• 2 conexões elétricas com pinos de c) 2 eletrodos retos;
pressão; d) 1 eletrodo com gancho;
• 1 frasco de óleo de rícino; e) 2 eletrodos pontuais.
• 50 g de milho granulado;

Procedimento
Durante esta atividade, você irá posicionar alguns eletrodos sobre a superfície da mesa projetável e
os eletrizará conectando os terminais (negativo e positivo) do gerador aos bornes da mesa. Antes de ligar o
gerador, certifique-se de fazer essas conexões de forma segura.
Coloque uma fina camada de óleo de rícino na cuba de vidro. Espalhe uniformemente um pouco do
milho granulado sobre o óleo da cuba.

Placas paralelas
01) Pegue os dois eletrodos retos e os coloque sobre a mesa projetável como na Figura 1: cada eletrodo em
contato com um terminal e dispostos paralelamente entre si.

Figura 1: Placas paralelas.

02) Deposite a cuba sobre os eletrodos, ligue o gerador e observe como os grãos de milho se comportam.
Deixe o gerador ligado somente o tempo suficiente para os grãos se reorganizem. Se a quantidade de grãos
for pequena, delicadamente despeje mais.
03) Você deve ter notado que os grãos se deslocaram e se reorganizaram espacialmente sobre a cuba.
Explique fisicamente esse fenômeno.

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
04) Os grãos se dispõem em fileiras. Como essas fileiras se relacionam com o campo elétrico entre os
eletrodos? Existe alguma relação entre essas fileiras e as linhas de campo?

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
05) De acordo com o que foi observado, esquematize as linhas de campo na Figura 1.
⃗ que melhor representa o campo elétrico nos pontos A, B e C.
06) Ainda na Figura 1, trace o vetor 𝑬

⃗ em A, B e C.
07) A partir da densidade de linhas de campo discuta sobre a intensidade de 𝑬
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
08) Verifique que as linhas de campo, nos pontos superficiais, são sempre perpendiculares às superfícies
metálicas. Formule hipóteses: Por que o campo elétrico não tem uma componente paralela à superfície de
um condutor?

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
09) Descarregue os terminais da mesa conectando-os um ao outro ou aterrando-os. Retire a cuba e misture
o milho de modo a ficar distribuído homogeneamente. Você pode utilizar um terceiro eletrodo reto como
espátula nessa tarefa.
Duas cargas pontuais
10) Faça a montagem com dois “eletrodos pontuais”, como na Figura 2. Coloque a cuba sobre os eletrodos,
ligue o gerador e observe o padrão formado.
⃗⃗ que
11) De acordo com o que foi observado, esquematize as linhas de campo na Figura 2. Trace o vetor 𝑬
melhor representa o campo elétrico nos pontos A, B e C.
 Figura 2: Duas cargas "pontuais".

12) A partir da densidade de linhas de campo discuta sobre a intensidade de E em A, B e C.

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
Carga pontual e anel eletrizado
13) Descarregue os terminais da mesa. Retire a cuba e misture o milho de modo a ficar distribuído
homogeneamente. Faça a montagem com um eletrodo pontual e um eletrodo anular, como na Figura 3.
Coloque a cuba sobre os eletrodos, ligue o gerador e observe o padrão formado.

Figura 3: Eletrodo pontual e eletrodo anular.

14) De acordo com o que foi observado, esquematize as linhas de campo na Figura 3. Trace o vetor ⃗𝑬 que
melhor representa o campo elétrico nos pontos A, B e C.
15) A partir da densidade de linhas de campo discuta sobre a intensidade de E em A, B e C.

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
Blindagem eletrostática
16) Descarregue os terminais da mesa. Retire a cuba e misture o milho de modo a ficar distribuído
homogeneamente. Faça a montagem com dois eletrodos retos e um eletrodo anular, como na Figura 4.
Coloque a cuba sobre os eletrodos, ligue o gerador e observe o padrão formado.

Figura 4: Eletrodo anular entre placas paralelas.

17) De acordo com o que foi observado, esquematize as linhas de campo na Figura 4. Trace o vetor ⃗𝑬 que
melhor representa o campo elétrico nos pontos A, B e C.
18) A partir da densidade de linhas de campo discuta sobre a intensidade de E em A, B e C.

_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
_______________________________________________________________________________________
